Как правильно высчитать объем воды в трубе

Подбор циркуляционного насоса

Циркуляционный насос помогает выявить потери давления на всех участках трубопровода. Для определения давления, требуемого насосу, чтобы прокачать теплоноситель по системе, используют формулу: P = Rl + Z, где:

• Р — уменьшение давления в магистрали (Па);
• R — относительное противодействие сцеплению (Па/м);
• l — длина трубы одного отрезка теплопровода (м);
• Z — уменьшение давления в узкоколейных зонах (Па).

Такие вычисления крайне неудобные и трудоемкие, тогда как для определения значения Rl всех участков трубопровода достаточно воспользоваться таблицами Шевелева. Необходимо помнить, что производительность насоса — это суммарное потребление теплоносителя, а не емкость системы теплоснабжения.

Зачем может понадобиться расчет воды в трубе

Правильный расчет объема воды в трубе важен при проектировании системы отопления

В водопроводной системе частного дома находятся магистраль из труб, радиаторы, запасник для жидкости – мембранный бак, а также бойлеры, котел и другие приборы. Теплый пол представляет собой систему из выложенной металлопластиковой магистрали, содержащей теплоноситель в определенном объеме. Чтобы полностью заполнить систему и знать, сколько купить дистиллированной воды, нужно заранее посчитать ее общий объем.

При заполнении отопительной системы антифризом или другой незамерзающей жидкостью в целях экономии необходимо знать объем трубы. При покупке концентрированного антифриза его нужно будет разбавить наполовину, поэтому большее количество жидкости обойдется дороже, да и концентрация будет рассчитана неправильно.

При расчете объема используется:

• внутренний диаметр стенок труб;
• длина участка или всей магистрали.

В случае разницы во внутреннем сечении каждый участок рассчитывается отдельно и потом числа суммируются.Распределительный узел отопления многоквартирного дома

Кроме магистрали необходимо учитывать внутренний объем следующих приборов:

• Мембранного бака. Эту информацию можно прочитать в техническом паспорте либо проверить самостоятельно, залив в него определенное количество жидкости.
• Радиаторов. Эти данные также находятся в паспорте изделия. Объем одной секции умножают на их количество по всему дому.
• Различные узлы, сложные разводки, коллекторы также содержат некоторый объем жидкости, который трудно посчитать из-за большого количества арматуры, переходников, кранов.

Третий показатель обычно не учитывают, так как это количество считается погрешностью и особо не влияет на работу водопроводной и отопительной системы.

Для канализации

Зависимость диаметра канализационных труб от области использования

Важно посчитать объем воды в трубе и потенциальные возможности магистрали при обустройстве септика, так как недостаток диаметра может привести к плохому оттоку жидкости из дома и засорению канализации. Если количество бытовых приборов в доме по расходу воды превышает возможности канализационных труб, жидкость будет заполнять магистраль полностью

Если они при этом не утеплены, зимой возможно замерзание стоков внутри и блокировка магистрали. Ледяная пробка также может спровоцировать разрыв трубы в слабом месте, например, на стыках или резких поворотах. Объем чугунных канализационных труб должен быть больше, так как чугунная поверхность шершавая изнутри и постепенно в ней накапливается ил – слой органики, который сужает просвет и влияет на пропускную способность магистрали. Пластиковые трубы в этом отношении лучше – они идеально гладкие внутри, органические частицы не могут прикрепиться к стенкам, поэтому расчетный объем можно дополнительно не увеличивать.

Объем внутренних канализационных труб не должен быть больше, чем наружная магистраль. Это приводит к возникновению засоров на участке, где стыкуются внутренняя и внешняя канализационная труба. Тот же принцип применяется для внутренней разводки – объем жидкости от бытовых приборов не должен превышать объем, который способен вместить главный стояк в доме.

Для скважины

Формула расчета объема скважины

Важно рассчитать объем жидкости в скважине, так как ее дебит (производительность) должен обеспечивать нужный объем за единицу времени, иначе бытовые приборы будут работать плохо. Нужно учитывать количество кранов в доме – каждый из них за час способен выдать половину кубометра жидкости

Объем скважины учитывается при подборе мощности насоса – если дебит меньше производительности насосной станции, она будет выкачивать воду полностью. Так можно привести оборудование в негодность. По правилам мощность насоса не должна превышать дебит скважины.

Дебит способен меняться в зависимости от времени года: летом жидкости меньше, если скважина питается от верховодки; меньше меняется, если труба заложена в грунтовые воды и практически не меняется, если бурение проводилось на известняк – скважина глубокая артезианская.

Введите параметры для расчёта в онлайн калькулятор

Предлагаем ввести параметры в для расчета объёма в онлайн калькулятор.

Почему необходимо заранее рассчитать объем жидкости в трубе калькулятором, только после этого приступать к закупкам? Ответ очевиден – для того чтобы определить, сколько надо приобрести теплоносителя, чтобы заполнить систему отопления дома

Особенно это важно для домов периодического посещения, которые на длительное время остаются холодными. Вода внутри такой отопительной системы неминуемо замерзнет, разрывая проводящие элементы и радиаторы. Кроме того, нужно учитывать и моменты которые перечислены в расположенном ниже списке

Кроме того, нужно учитывать и моменты которые перечислены в расположенном ниже списке.

• Вместимость расширительного бачка. Этот параметр всегда указывается в паспорте на это изделие, но если такая возможность отсутствует, можно просто заполнить емкость определенным количеством литров воды, после чего использовать эту информацию.
• Емкость нагревательных элементов – радиаторов отопления. Такие данные также можно получить из технического паспорта или инструкции для одной секции. После чего, воспользовавшись проектными данными, умножить емкость одной секции на их общее число.
• Количество жидкости внутри различных узлов, а также системах управления и контроля, например – тепловых насосов, манометрах и тому подобное. Впрочем, эта величина будет небольшой, не выше статистической погрешности, поэтому данные третьего пункта обычно игнорируют.

Если система водоснабжения или отопления выполняется из металлических изделий, нужно учитывать некоторые их особенности. Так, водогазопроводный сортамент по ГОСТ 3262-84 выпускается трех серий:

• легкая;
• средняя;
• тяжелая.

При этом различие состоит именно по толщине стенок, что при равенстве внешнего размера, говорит об уменьшении внутреннего сечения для разных исполнений

Поэтому при закупке следует обращать внимание именно на этот показатель, чтобы внутренний проход был одинаков по всей протяженности водопровода или отопления. Расчет объема жидкости в трубе, с использованием калькулятора можно произвести, воспользовавшись следующей формулой:

1. V – объем метра трубы, см3.
2. 100 – длина, см.
3. Число «пи», равное 3.14.
4. Радиус внутреннего канала, см. здесь — площадь поперечного сечения внутренней полости.

При расчете нужно руководствоваться не сертификатными данными или вывеской продавца. Желательно тщательно измерить размер внутреннего отверстия, используя штангенциркуль, а при подсчете руководствоваться именно этими данными.

Кроме принадлежности к одной серии, о чем упоминалось выше, нужно учитывать возможность использования исходного материала на минусовых допусках, что закономерно повлияет на размер сечения в сторону его увеличения. Если есть возможность воспользоваться при закупке интернетом, можно использовать встроенный программный calculator, рассчитать объем воды в трубе онлайн. Но при этом исходные данные нужно водить реальные. Настоятельно рекомендуем перед использованием калькулятора ознакомиться с инструкцией, в таком случае расчеты будут верными со стопроцентной гарантией.

С их использованием должны рассчитываться также другие параметры системы, включая вес погонного метра и прочее. Широкое применение при выполнении таких операций нашли специально разработанные таблицы. Но они справедливы только для номинальных размеров, любые отклонения они не учитывают. Определяя объем воды в трубе онлайн калькулятором, ошибиться маловероятно.

Особенности расчета объема трубы

Расчет точного объема используемой трубы – обязательная процедура при обустройстве любой коммуникационной системы. Если пропустить этот шаг или отнестись к нему безответственно, в функционирующем трубопроводе образуется слишком высокое давление. Оно ускорит износ материала и приведет к тому, что система будет требовать постоянного ремонта и в конце концов просто выйдет из строя, даже не отработав установленного гарантийного срока.

Корректный расчет объема труб обеспечит качественную подачу воды в дом и позволит владельцам использовать ее в максимально удобном для себя режиме. Смонтированный на основании точных данных комплекс будет работать долго и надежно, не требуя сложного обслуживания и капитального ремонта

Низкое давление также скажется негативно, потому что существенно затруднит или даже сделает совершенно невозможной полноценную и комфортную эксплуатацию системы в удобном для потребителя режиме.

Общие параметры и необходимые вычисления

Для вычисления объема заданного отрезка трубной детали сначала определяют площадь окружности трубы по внешнему диаметру. Делают это при помощи формул

S=π(D/2)² или S=πR²

При этом D означает цифровой показатель внешнего диаметра трубы, а R составляет половину внешнего диаметра, то есть радиус. Получившееся значение умножают на длину обрабатываемого фрагмента и в результате получают объем в кубических метрах.

Дальнейшие необходимые расчеты осуществляют по формуле вычисления объема цилиндра

V=SH

где V показывает объем трубы, выраженный в кубических метрах, S означает площадь внешнего сечения, обозначенную в квадратных метрах, а H является длиной отрезка трубы, посчитанной в метрах. Для корректности действий сначала все единицы измерения переводят в единый вектор и только после этого осуществляют необходимые вычисления.

Расчет объема труб для водогазоснабжения

Правильный расчет объема стальных труб, предназначенных для коммуникаций, отвечающих за водо- и газоснабжение, начинают с определения диаметра. Самыми популярными моделями являются усиленные трубы с базовым диаметром в 25,5 миллиметров и обыкновенные универсальные с диаметром в 27,1 миллиметр.

По словам профессионалов, при прокладке простой системы точность показателей не слишком важна, так как объем трубы вычисляют по общеустановленным безразмерным показателям, именующимся условным проходом. Определяют цифровое значение этих величин по специальным таблицам и только в том случае, когда нужно просчитать давление.

Если планируется применение антифриза, расчеты стараются сделать более точно. Это позволяет избежать лишних материальных расходов и существенно снижает общие затраты на прокладку коммуникаций.

Антифриз на глицериновой основе абсолютно безопасен для человека, не провоцирует возникновения коррозии в оборудовании и не повреждает внутреннюю трубную поверхность. Однако его стоимость довольно высока. Чтобы избавить себя от траты лишних денег, нужно очень четко высчитать объем труб и купить ровно столько вещества, сколько требуется

Дальше вычисляют радиус детали. Для этого в формулу

R=D/2

закладывают данные, содержащиеся в сопроводительной документации или в маркировке труб (D означает базовый диаметр, заявленный изготовителем), а потом, апеллируя полученными цифрами, совершают необходимые вычислительные действия.

Сделать вычисление радиуса трубного материала можно и более простым способом по формуле R = L/6,28318530. L здесь обозначает длину окружности, которую легко замерить рулеткой или веревкой, а цифровые символы подразумевают букву Пи, умноженную на 2

На следующем этапе находят площадь сечения. Для этого числовое значение радиуса возводят в квадрат и еще раз умножают на число ПИ (3,14). Если радиус детали выразился в миллиметрах, расчет площади сечения проводят в квадратных миллиметрах. В конце все полученные значения закладывают в формулу V=SH и получают искомое число.

Проведение расчетов

Следовательно, объем рассчитывается путем умножения площади внутреннего сечения трубы на ее длину.

Сечение трубопроводов чаще всего имеет форму круга, площадь которого равна произведению квадрата радиуса на число π = 3,14. Или, как вариант, произведению π на квадрат диаметра, поделенный на 4. Формула объема цилиндра (в нашем случае — воды) выглядит так:

Таким образом, объем воды в трубе равен произведению площади сечения на длину трубы в метрах. Полученная величина покажет количество воды в м3.

Рассмотрим, как рассчитать объем трубы не в кубометрах, а в литрах. Для расчета надо умножить ее объем на 1000, именно столько литров вмещает один кубометр. Можно сразу считать объем трубопровода в литрах, но для этого надо все измерения длины производить в дециметрах, площадь трубы также надо считать в квадратных дециметрах. Это неудобно и наверняка внесет путаницу, поэтому проще найти кубометры и умножить их на 1000. Посчитать объём трубы в м3 поможет рассмотренная формула или онлайн-калькулятор, которых много в сети Интернет. Все они действуют по единому принципу — в пустые графы надо внести свои данные, нажать кнопку, и система мгновенно выдаст правильный результат.

Площадь поперечного сечения

S = 0,785 × D2

При этом ситуация будет выглядеть несколько сложнее, чем это представляется поначалу. Дело в том, что для расчета нужен внутренний диаметр, который измеряется обычным штангенциркулем. Как найти объем жидкости, если неизвестна толщина стенок трубы, а доступен только наружный диаметр.

Если возможности измерить внутренний диаметр нет, то приходится либо использовать предполагаемое значение, либо делать два (или более) расчета, из которых выбирать наиболее подходящее значение.

Толщина стенок может составлять один или два миллиметра, для изделий большого диаметра толщина может быть до 5 мм. При большой длине объем трубопровода с толстыми стенками значительно отличается от объема тонкостенных труб. В некоторых ситуациях важно найти точное значение, например, рассчитывая количество теплоносителя в системе теплого пола, отопительном контуре дома

Для тех, кто затрудняется, как посчитать площадь трубы, создан онлайн-калькулятор (и не один). Его легко отыскать в сети Интернет и, подставляя в окошечки программы собственные данные, легко и быстро получить необходимые значения.

Сколько жидкости в системе

Рассмотрим, как посчитать количество воды или иной жидкости во всей системе. Самый простой вариант — вычислить площадь сечения и умножить ее на суммарную длину трубопровода. Однако систем, состоящих из одних только труб, не бывает. Кроме того, трубопроводы тоже разные, что способно изменить искомое значение в большую или меньшую сторону.

• трубопроводы;
• радиаторы, конвекторы или иные нагревательные приборы;
• задвижки, шаровые краны, прочая запорная аппаратура.

Если речь идет о системе частного дома, то в расчет придется принимать дополнительные элементы:

• котел отопления;
• расширительный бак;
• система теплого пола (если она есть);
• коллектор отопления, регулировочный узел;
• фитинги, переходники и прочие дополнительные элементы.

Таким образом рассчитывается вместимость всех участков трубопроводов. Внутреннюю емкость фитингов можно найти в сети или вычислить самостоятельно.

Для узлов регулировки, коллекторов и прочих приборов данные указываются в документации: техническом паспорте, руководстве пользователя или иных сопроводительных документах. Объем всей системы является суммой габаритов всех ее элементов.

Внутренний объем

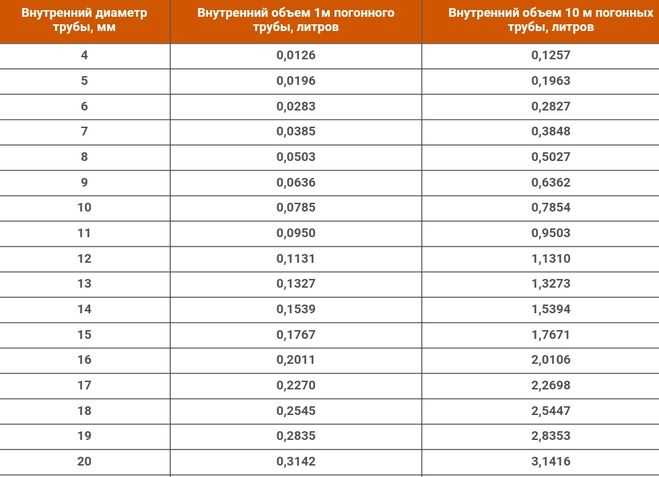

Существенно облегчает расчет расчет объема воды в 1 метре трубы таблица, приведенная ниже. Она содержит параметры трубопроводов и объемы 1 и 10 погонных метров. Значения приведены именно в литрах, поскольку большинство проблем возникает именно на стадии перевода кубометров в литры. Вместо того, чтобы мучиться с калькулятором и считать количество воды в 1 погонном метре, таблица сразу выдает нужное значение, необходимо лишь измерить внутренний диаметр. Если это сделать невозможно, система собрана и уже функционирует, то можно вычесть из имеющегося диаметра 2 или 4 мм и найти необходимое значение.

Из таблицы можно получить данные о всех существующих типоразмерах труб с внутренним диаметром от 4 до 1000 мм. Это самые распространенные варианты, а другие вряд ли могут понадобиться. Данные достаточно точны, и могут обеспечить вполне качественный подсчет параметров системы или отдельной трубы.

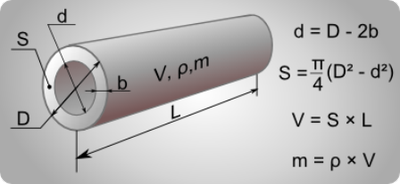

Калькулятор расчета объема и площади трубы

Инструкция для калькулятора онлайн расчета площади и объема трубы

Все параметры указываем в мм

L – Труба в длину.

D1 – Диаметр по внутренней части.

D2 – Диаметр по внешней части трубы.

При помощи данной программы, Вы сможете рассчитать объем воды или другой любой жидкости в трубе.

Для точного вычисления объема системы отопления к полученному результату необходимо прибавить объем отопительного котла и радиаторов. Как правило, эти параметры указаны в паспорте на изделии.

По результатам подсчетов, Вы узнаете объем трубопровода общий, на погонный метр, площадь поверхности трубы. Как правило, площадь поверхности применяется для подсчета требуемого количества лакокрасочного материала.

При вычислении необходимо указать наружный и внутренний диаметр трубопровода и его длину.

Программа выполняет вычисления поверхности труб по следующей формуле P=2*π*R2*L.

Вычисления объема трубы выполняется по формуле V=π*R1^2*L.

Где,

L— длина трубопровода.

R1— внутренний радиус.

R2— наружный радиус.

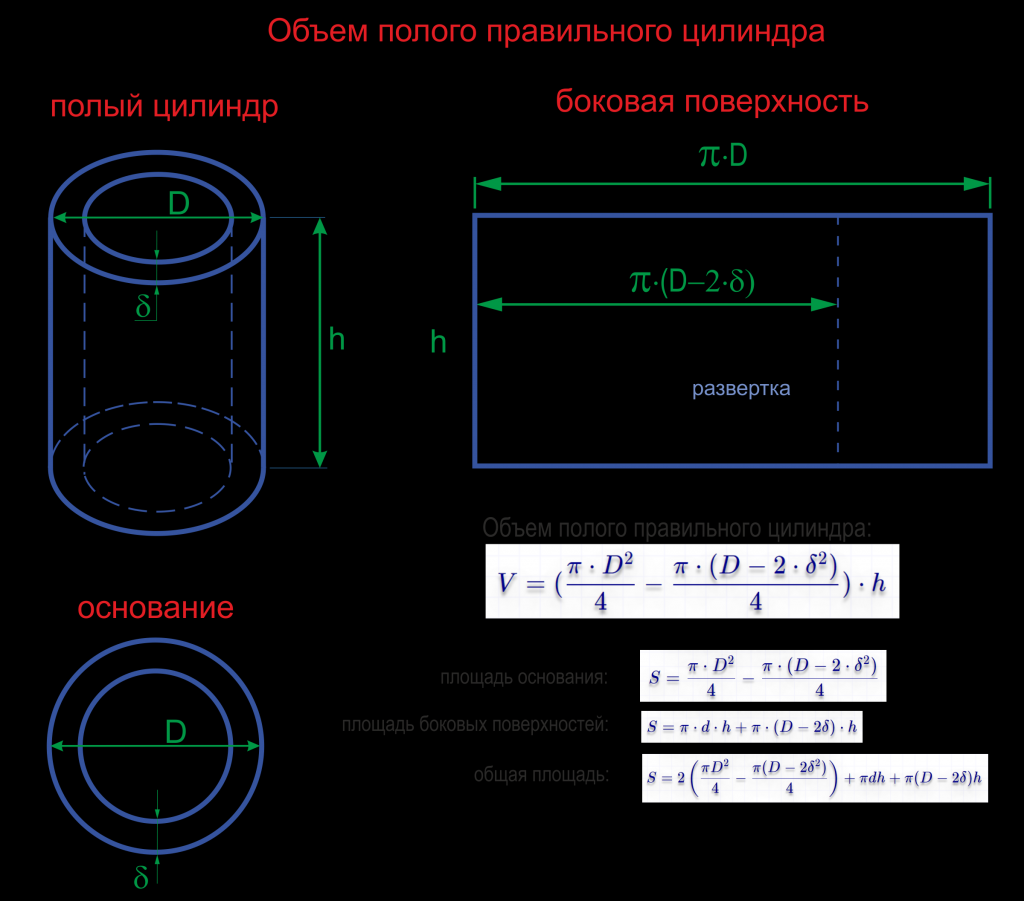

Как правильно выполняются вычисления объема тел

Расчет объема цилиндра, труб и других физических тел – классическая задача из прикладной науки и инженерной деятельности. Как правило, данная задача не является тривиальной. Согласно аналитическим формулам для вычисления объема жидкостей в различных телах и емкостях может оказаться очень затруднительным и громоздким. Но, в основном объем простых тел можно вычислить достаточно просто. К примеру, при помощи нескольких математических формул Вы сможете определить объем трубопровода. Как правило, количество жидкости в трубах определяется значением м3 или метры кубические. Однако в нашей программе, Вы получаете все расчеты в литрах, а площадь поверхности определяется в м2 – квадратных метрах.

Полезная информация

Размеры стальных трубопроводов для газоснабжения, отопления или водоснабжения указываются в целых дюймам (1″,2″) или его долях (1/2″, 3/4″). За 1″ согласно общепринятым меркам принимают 25,4 миллиметра. На сегодняшний день стальные трубы можно встретить в усиленном (с двойной стенкой) или в обычном исполнении.

Для усиленного и обычного трубопровода внутренние диаметры отличаются от стандартных – 25,4 миллиметра: так в усиленном, этот параметр составляет 25,5 миллиметров, а в стандартном или обычном – 27,1 миллиметр. Отсюда следует, что незначительно, но эти параметры отличаются, что тоже следует учесть при выборе труб для отопления или водоснабжения. Как правило, специалисты не особо вникают в эти подробности, так как для них важным условием является — Ду (Dn) или условный проход. Данная величина является безразмерной. Этот параметр можно определить с помощью специальных таблиц. Но нам не стоит вникать в эти подробности.

Стыковка различных стальных труб, размер которых представлен в дюймах с алюминиевыми, медными, пластиковыми и другими, данные которых представлены в миллиметрах, предусмотрены специальные переходники.

Как правило, данный вид расчета труб необходим в процессе вычисления размера расширительного бачка для отопительной системы. Объем воды в системе обогрева комнаты или дома, рассчитывается с помощью нашей программы в онлайн-режиме. Однако, зачастую, этими данными неопытные специалисты просто пренебрегают, что не стоит делать. Так как, для эффективного функционирования отопительной системы нужно учесть все параметры, чтобы правильно выбрать котел, насос и радиаторы. Также немаловажным объем жидкости в трубопроводе будет в том случае, когда вместо воды будет использовать антифриз в системе обогрева, который является достаточно дорогим и переплаты в этом случае будут излишни.

Чтобы определить объем жидкости необходимо правильно замерять наружный и внутренний диаметр трубопровода.

Важно! Не стоит пренебрегать результатами расчета при проектировании отопительной системы. В противном случае Вы рискуете не правильно выбрать котел по мощности, который будет неэффективным и неэкономичным в процессе эксплуатации, и как следствие помещения будут плохо обогреваться. Примерный расчет можно выполнить исходя из пропорции 15 л жидкости на 1 кВт мощности отопительного котла

Примерный расчет можно выполнить исходя из пропорции 15 л жидкости на 1 кВт мощности отопительного котла

К примеру, у Вас котел на 4 кВт, отсюда получаем объем всей системы равен 60 литров (4х15)

Мы привели точные значения объема жидкости для разных радиаторов в системе отопления.

Объем воды:

• старая чугунная батарея в 1 секции – 1,7 литра;
• новая чугунная батарея в 1 секции – 1 литр;
• биметаллический радиатор в 1 секции – 0,25 литра;
• алюминиевый радиатор в 1 секции – 0,45 литра.

Заключение

Расчёт объёма трубы

Для расчёта объёма трубы нужно воспользоваться школьными знаниями по геометрии. Есть несколько способов: 1. Умножив площадь поперечного сечения фигуры на её длину в метрах, полученный результат будет метры в кубе. 2. Возможно, узнать величину водопровода и в литрах. Для этого объём умножается на 1000 — это количество литров воды в 1 кубометре. 3. Третий вариант — сразу считать в литрах. Понадобится измерения делать в дециметрах — длину и площадь фигуры. Этот более сложный и неудобный способ.

Чтобы вычислить в ручную – без калькулятора, потребуется штангенциркуль, линейка и калькулятор. Для облегчения процесса по определению размера объёма трубы можно воспользоваться онлайн-калькулятором.

Определим площадь сечения трубы

Чтобы узнать точное значение, необходимо сначала рассчитать площадь поперечного сечения. Для этого, следует воспользоваться формулой:

S = R2 х Пи

Где R является радиусом трубы, а число Пи равно 3,14. Так как ёмкости для жидкости,как правило, имеют круглую форму, то R возводится в квадрат.

Рассмотрим, как можно сделать вычисления, имея диаметр изделия 90 мм:

1. Определяем радиус — 90 / 2 = 45 мм, в пересчёте на сантиметры 4,5.
2. Возводим 4,5 в квадрат, получается 2,025 см2.
3. Подставляем данные в формулу — S = 2 х 20,25 = 40, 5 см2.

Если изделие профилированное, то нужно считать по формуле прямоугольника — S = а х b, где а и b — размер сторон (длина). При определении размера сечения профиля с длиной сторон 40 и 50, необходимо 40 мм х 50 мм = 2000 мм2 или 20 см2.

Для вычисления сечения, необходимо знать внутренний диаметр трубы, который измеряется штангенциркулем, но это не всегда возможно. Если известен только наружный диаметр, и не знаем толщину стен, то потребуются более сложные вычисления. Стандартная толщина бывает 1 или 2 мм, у изделий большого диаметра может достигать 5 мм.

Важно! Приступать к расчёту лучше при наличии точных показателей о толщине стен и внутреннем радиусе

Формула расчёта объёма трубы

Рассчитать объём трубы в м3, можно воспользовавшись формулой:

 V = S х L

То есть, требуется знать всего два значения: площадь сечения (которая была определена заранее) (S) и длина (L).

К примеру, длина трубопровода 2 метра, а площадь сечения пол метра. Для вычисления необходимо взять формулу, по которой определяется площадь круга, и вставить внешний размер поперечины металла:

S = 3,14 х (0,5 / 2) = 0,0625 кв.м.

Итоговый результат будет следующим:

V = HS = 2 х 0,0625 = 0,125 метра куб.

H — толщина стенки

Производя расчёт, важно чтобы во всех показателях была одна единица измерения, иначе результат получится неправильным. Проще брать данные в см2

Объём водопровода в литрах

Легко посчитать объём жидкости в трубе без калькулятора, если знать внутренний её диаметр, но это не всегда можно сделать, когда радиаторы или отопительные котлы для воды имеют сложную форму. Сегодня такие изделия не редко применяются в строительной сфере, при обустройстве тёплых полов. Поэтому, следует изначально выяснить параметры конструкции, эту информацию можно найти в техпаспорте или сопроводительной документации. Чтобы посчитать размер не стандартной емкости, необходимо залить в неё воду, которая заранее измерена.

Кроме того, кубатура воды будут зависеть и от материала, из которого изготовлен водопровод. К примеру, изделие из стали пропустит на порядок меньше воды, чем равное по размеру полипропиленовое или пластиковое. На это влияет поверхность изнутри, железная более шероховатая, что сказывается на проходимости.

Поэтому, необходимо делать вычисления на каждую ёмкость, если она изготовлена из другого материала, и затем сложить все показатели. Можно воспользоваться специальными сервис-программами или калькуляторами, сегодня их много в интернете, они существенно облегчат процесс установления количества воды в системе.

Формула расчета объема трубы

Чтобы приступить к расчетам, следует узнать исходные данные. Например, понадобится радиус трубы. Отсюда можно получить показатель того, сколько занимает труба или сколько она вмещает в себя. Для нашего случая (определения вместительности воды) подойдет второй вариант.

Как узнать радиус? Достаточно знать диаметр трубы, который необходимо разделить на два. В нашем случае речь идет о внутреннем диаметре. Если по каким-то причинам этот параметр неизвестен, тогда можно ориентироваться по длине окружности. Для этого при помощи гибкого метра замеряем этот показатель, а затем делим его на 2Пи, что приблизительно равняется 6,28.

Также потребуется определить и площадь сечения изделия. Для этого снова используем число Пи, которое нужно умножить на квадрат радиуса. При этом данный параметр мы получим в той же единице измерения, в которой был взят радиус. Это значит, что если радиус был представлен в метрах, то и площадь сечения мы получим в квадратных метрах.

В итоге остается подставить полученные значения в основную формулу, умножив площадь сечения трубы на длину.

Расчет объема воды в трубе и системе

Чтобы определить этот параметр, в указанную выше формулу нужно подставить данные внутреннего радиуса трубы. Но как быть, если нужно подсчитать весь объем системы отопления, которая состоит еще и из радиаторов, и из котла отопления, и из расширительного бака?

Нужно вычислить объем радиатора. Сделать это достаточно просто. Нужно узнать из технического паспорта, каков объем одной секции, а затем умножить это число на количество секций в определенной батарее. Так, зачастую в чугунных радиаторах эта цифра для одной секции составляет порядка 1,5 литра. Если радиатор биметаллический, тогда эта цифра может быть в десять раз меньше.

Расчет трубы — веса, массы, диаметра

Что касается объема воды в котле, то эти данные также имеются в паспорте.

Чтобы измерить вместительность расширительного бака, нужно заполнить его измеренным количеством воды.

С трубами, как уже говорилось, также просто. Полученные значения для каждого метра определенного диаметра необходимо лишь умножить на метраж этого диаметра труб. Нужно отметить, что в соответствующей литературе, а также в Сети имеются специальные таблицы, которые позволяют определить данные, исходя из других параметров, учитывая материал и особенности изделий. Только необходимо понимать, что эти цифры ориентировочные. Однако погрешность будет незначительной, если принять их для расчета объема воды.

Нельзя не отметить в этом вопросе одну характерную особенность. Стальные трубы большего диаметра пропускают воды меньше, чем полипропиленовые трубы аналогичного диаметра. Это связано с тем, что последние имеют более гладкую внутреннюю поверхность, а стальные – шероховатую. Однако при этом стальные изделия имеют больший объем воды, чем в аналогичных по пропускному сечению остальных видах труб.

Расчет объема системы отопления необходим для определения объема расширительного бака, подбора котла отопления или определения необходимого количества теплоносителя.

Рассчитать объем системы отопления достаточно просто, для этого необходимо просуммировать внутренний объем всех элементов системы
. Проблема возникает именно в определении объема внутренних элементов, для того чтобы не перечитывать ГОСТы и паспорта на приборы отопления в этой статье собраны вся необходимая информация. Она значительно упростит расчет Вашей системы отопления.

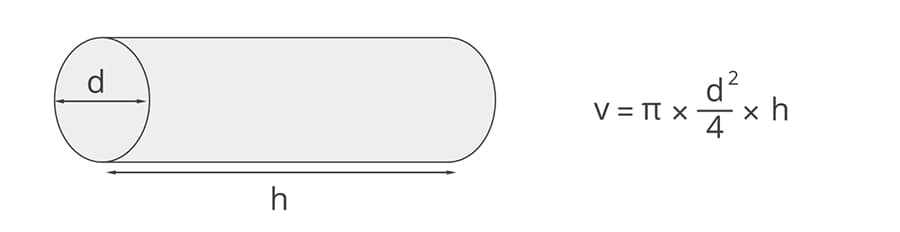

Как вычислить объем трубы с учетом длины трубопровода самостоятельно

Для вычисления объема трубы необходимо знать ее длину и сечение, которое может быть круглым, квадратным или прямоугольным.

Если трубопровод имеет круглое сечение, то формула для вычисления объема трубы будет выглядеть следующим образом:

где V – объем трубы, r – радиус трубы, L – длина трубопровода, а π (пи) – математическая константа, равная приблизительно 3,14.

Если трубопровод имеет квадратное или прямоугольное сечение, то формула для вычисления объема трубы будет зависеть от размеров сечения. Например, для квадратного сечения формула будет выглядеть так:

где V – объем трубы, a – длина стороны квадрата (или ширина прямоугольника), L – длина трубопровода.

Для прямоугольного сечения формула будет выглядеть так:

где V – объем трубы, a и b – длина и ширина прямоугольника, L – длина трубопровода.

В обоих случаях, после вычисления объема трубы, результат можно преобразовать в соответствующие единицы измерения, такие как кубические метры или литры.

Вопросы и ответы

А вот несколько ответов на часто задаваемы вопросе о пирамиде и ее параметрах.

Как определить диаметр трубы?

Для определения диаметра трубы можно использовать мерный инструмент, например, линейку или сантиметровую ленту. Нужно измерить расстояние между наиболее удаленными точками круглого сечения трубы или размеры прямоугольного сечения трубы.

Как узнать длину трубы?

Для определения длины трубы можно использовать ленту измерительную или измерительный инструмент, например, линейку или мерную ленту. Нужно измерить расстояние между двумя точками, между которыми проходит труба.

Как вычислить объем воды, проходящей через трубу за определенный период времени?

Для вычисления объема воды, проходящей через трубу за определенный период времени, необходимо умножить скорость потока воды на площадь сечения трубы и на время, в течение которого вода протекает через трубу.

Если неизвестна скорость потока воды, количество прошедшей через трубу воды можно определить путем установки счетчика воды на трубопроводе. Счетчик будет регистрировать количество воды, прошедшей через трубу за определенный период времени.

Похожие калькуляторы

Возможно вам пригодятся ещё несколько калькуляторов по данной теме:

• Калькулятор масштабов. Переведите онлайн именованный масштаб на чертеже в реальный и наоборот.
• Калькулятор штакетника. Рассчитайте онлайн необходимое количество металлического или деревянного штакетника.
• Калькулятор закона Ома. Рассчитайте сопротивление, силу тока и напряжение в зависимости от известных параметров.
• Калькулятор расхода штукатурки. Рассчитайте расход различных марок гипсовой или бетонной штукатурки для стен на кв. метры помещения.
• Калькулятор линолеума. Рассчитайте онлайн необходимое количество линолеума в рулонах и квадратных метрах на комнату нужной площади.
• Калькулятор наливного пола. Рассчитайте онлайн расход смеси для самовыравнивающихся наливных полов на квадратные метры помещения.
• Калькулятор объема бака. Посчитайте объем цилиндрического, прямоугольного или автомобильного бака по габаритам (по расходу и пройденному расстоянию).
• Калькулятор объема помещения. Посчитайте объем комнаты или любого помещения в кв.метра или литрах.
• Калькулятор мощности тока. Рассчитайте онлайн мощность электрического тока в ваттах (Вт) в зависимости от силы тока, напряжения и сопротивления.
• Калькулятор расхода краски. Рассчитайте онлайн расход краски на кв. метр стен, потолка или других поверхностей.

Выводы

Несмотря на то, что в сети нам предложен огромный выбор программных продуктов для производства вычислений по литражу теплоносителя, есть гостовские таблицы для определения внутреннего объема труб, знать принципы «ручных» расчетов нужно.

Они необходимы тем, кто самостоятельно занимается сооружением и ремонтом коммуникаций, и тем, кто пользуется услугами проектных и строительных организаций. Полезные сведения помогут определиться с расходом материала перед устройством системы, точно подсчитать смету и получить представление о предстоящих эксплуатационных выплатах.

>Расчет объёма трубы
