Классификация по типу конструкции
По данному критерию можно выделить три основных типа видеокамер уличного наблюдения.
- Поворотные камеры. Поворотная модель очень полезна для наблюдения за угловым участком. К тому же такой аппарат может быть оснащен датчиком для отслеживания движения. В таком случае прибор сам отреагирует на движение в кадре и проследит за источником движения, если он скрылся за пределом обзора объектива.
- Купольная камера. Купольная видеокамера может обладать углом обзора, равным 180 градусов. Этот параметр позволяет делать панорамную съемку (360 градусов). Удобно, но не всегда функционально. Впрочем, данная технология на сегодняшний день является одной из самых востребованных на рынке моделей для внешнего видеонаблюдения. Такой гаджет найдет своего потребителя в области частного видеонаблюдения (съемка крыш, либо панорамная фиксация периметра).
- Цилиндрическая камера. Область применения цилиндрической видеокамеры не ограничивается только наружным наблюдением. Такой формат прибора весьма популярен и при развертывании видеонаблюдения в помещении. Популярность такого форм-фактора легко объяснить, благодаря своему прочному корпусу и специальному козырьку модель обретает дополнительный запас прочности. Цилиндрическую камеру можно считать антивандальной, т.к. она имеет крепкий корпус, который довольно трудно повредить. Минусом данного типа является большой размер прибора, из-за чего его проблематично скрыть от посторонних глаз.
Классификация
Для удобства выбора видеоустройства, которое по всем параметрам подойдёт определенному потребителю, была разработана система классификации. Она представляет собой вводные данные и требования, характеризующие основные виды охранного видеонаблюдения.
Работа аналоговых и цифровых структур видеонаблюдения осуществляется по общему принципу. Сигнал с видеокамеры передается для синхронизации, обработки, записи, и, при необходимости, архивирования. Передача происходит тремя способами: проводным, беспроводным и оптическим.
Оптоволоконный способ передачи видеоданных используется на крупных предприятиях, деятельность которых напрямую связана с обработкой большого количества технической информации. В силу дорогостоящего оборудования, монтажа и обслуживания, такой метод не целесообразно применять для обычных бытовых потребностей.
Переданный сигнал проходит обработку при помощи видеорегистраторов, специального сервера для видеоданных или обычного ПК, со встроенной видеоплатой. На монитор сигнал уже поступает в виде изображения.
На масштабных предприятиях за видео наблюдает сотрудник службы безопасности, для того, чтобы своевременно принять меры по ликвидации угрозы. Там, где не требуется мониторинг в режиме реального времени, запись сохраняется в архив, с возможностью просмотра в любое время.
Самые лучшие производители
Zodicam — известный бренд, уже достаточное время присутствующий на рынке техники для видеонаблюдения. Он представляет как корпусные, так и классические виды камер в нескольких вариантах комплектации. Гибкая ценовая политика, простая и понятная линейка моделей делают фирму одной из самых известных в России. Политика компании ориентирована в первую очередь на бюджетный и средний сегменты рынка.
Камера Видеонаблюдения Zodikam 3832-PTZ
Orient — одна из старейших фирм, занимающаяся производством и выпуском видеокамер. Продукция «Ориент» представлена во многих странах мира и повсюду пользуется широким спросом. Несколько моделей бренда выигрывали призовые места в известных рейтингах и обзорах специализированных изданий. Компания является синонимом качества и доступной цены. Одно из самых интересных и современных решений на сегодняшний день. В модельном ряду представлен широкий спектр камер и дополнительного оборудования для построения полноценной сети наружного видеонаблюдения, в том числе и модели с поддержкой высокого разрешения.
Камера Orient AHD-55w-SH24VZ-4
IVUE — популярный технологический бренд, делающий ставку на внедрение самых современных и передовых разработок индустрии. Именно «Айвью» является постоянным новатором при выпуске и внедрении новых функций. Техника занимает серьезную долю рынка благодаря высокому качеству продукции, широкой дилерской сети и оптимальной программе поддержки и обслуживания клинтов
Если имеется необходимость купить современную видеокамеру с записью и при этом вписаться в скромный бюджет, то стоит обратить внимание на этот бренд
Камера видеонаблюдения iVue NV433-P
Рекомендации по выбору камер
Приняв решение об установке видеонаблюдения, в первую очередь следует определиться с назначением камер. Тип и качество оборудования зависит от места установки.
Дом
При выборе системы видеонаблюдения в квартире нужно учитывать, что злоумышленники могут проникнуть внутрь через окна, двери и потолочные перекрытия. Эти зоны должны находиться под объективами камер. Если одного устройства недостаточно, стоит задумать об установке нескольких аппаратов.
При необходимости круглосуточного наблюдения понадобится ИК-подсветка. Также можно дополнительно подключить датчик движения и микрофон. Для хранения большого количества информации понадобится карта памяти.
Если выбираете видеонаблюдение для дома – окна, двери и потолочные перекрытия должны быть под объективом камер
К домашним камерам не предъявляют особых требований по прочности корпуса. В этом случае чем легче и компактнее устройство, тем лучше. Внешняя оболочка изготавливается из пластика и не защищает внутреннее содержимое от внешних воздействий.
Хорошо, если по виду устройство имитирует светильник или другой предмет интерьера. В этом случае нет необходимости устанавливать скрытое наблюдение. Достаточно поставить аппаратуру на полку.
Что касается разрешения, для небольшого помещения достаточно 1 мегапикселя. Поэтому можно сэкономить и купить аналоговую камеру. Еще более бюджетным вариантом является оборудование, ведущее черно-белую съемку. К тому же оно лучше видит в темноте, а картинка получается четче.
Чтобы наблюдать за происходящим в подъезде или тамбуре, устанавливают видеоглазок или скрытое устройство. Если оборудование видно невооруженным взглядом, понадобится антивандальное покрытие и прочное крепление.
Улица
При выборе комплекта видеонаблюдения для контроля ситуации на участке и территории вокруг дома нужно четко определить территорию, которая будет просматриваться. Желательно, чтобы под объектив попадала область вокруг входной двери и черного входа, уязвимые места ограждения, ворота и дворовые постройки.
Важно, чтобы от места установки аппаратуры можно было незаметно протянуть провода. Если это невозможно, лучше установить скрытые камеры или беспроводные устройства
Также необходимо выбирать затененный участки, куда не попадают прямые солнечные лучи. Во избежание появления бликов дополнительно настраивают автоматическую регулировку диафрагмы.
Идеальным вариантом является установка нескольких наружных уличных камер с перекрещивающимися углами обзора. Это помогает уменьшить количество слепых зон. Оптимальное решение – поворотные камеры, оснащенные механизмом для изменения направления. Они движутся автоматически или управляются удаленно.
Если есть необходимость следить за подъезжающими машинами, понадобится оборудование с высоким разрешением. Это позволит рассматривать номерные знаки. Для небольших участков достаточно 2 мегапикселей. Также лучше отдать предпочтение цветным объективам.
Корпус уличного видеооборудования должен быть крепким и герметичным, выдерживать механические повреждения, препятствовать попаданию внутрь пыли и влаги. Специальный козырек защищает объектив от дождя. Чтобы аппаратура исправно работала на холоде, ей нужен подогрев. В этой функции нет необходимости, если температура в заданной местности не опускается ниже 0 0С. В жарком климате не помешает система охлаждения.
Выбирая видеонаблюдение для частного дома, нужно помнить о необходимости надежного кронштейна. Антивандальный корпус и прочный кожух не помогут, если крепление слабое.
Если на территории в темное время суток горят фонари, дополнительная подсветка не понадобится. Желательно приобретать технику с высокой чувствительностью, иначе днем картинка будет получаться зернистой.
Лучшего результата от системы видеонаблюдения можно добиться, если учесть все потребности и условия использования. В противном случае, даже дорогое оборудование может не оправдать себя, и затраты окажутся напрасными. В некоторых ситуациях установка камер эконом-класса более предпочтительна.
Помогла ли вам статья?
ПРИНЦИП РАБОТЫ СИСТЕМЫ ВИДЕОНАБЛЮДЕНИЯ В ЦЕЛОМ
Получив сигнал на выходе камеры нам нужно его передать, обработать и преобразовать обратно в изображение, а при необходимости сохранить информацию. Передача видеосигнала возможна тремя способами:
- проводным;
- беспроводным;
- оптическим.
Первые два варианта используются чаще всего, причем как для аналогового, так и для IP видеонаблюдения. Несмотря на то что для «аналога» беспроводной способ передачи данных с технической точки зрения вполне реализуем практически сегодня он используется редко. Для дома, дачи или квартиры при необходимости обойтись без проводов используются сетевые WIFI камеры.
Использование в качестве линии передачи данных оптоволокна целесообразно для крупных систем. Большинству пользователей этот способ не подходит из-за высокой стоимости монтажных работ и оборудования.
Будем считать, что с передачей информации от камеры до других устройств системы видеонаблюдения мы разобрались. Остается этот сигнал обработать и преобразовать в изображение. С последним вполне успешно справляется монитор, как он работает пояснять, наверное, излишне. Обработка же видеопотоков производится двумя видами оборудования:
- видеорегистратором;
- видеосервером или персональным компьютером с установленной платой видеоввода.
Какой способ лучше однозначно сказать нельзя, все зависит от конкретных условий и особенностей применения системы. Однако, для желающих установить видеонаблюдение своими руками работать с видеорегистратором будет удобнее и проще.
Конечно, в рамках одной статьи подробно описать принцип действия всего оборудования нереально, но указанные ссылки на соответствующие материалы должны вам помочь разобраться в основных вопросах построения и функционирования современной системы видеонаблюдения.
2014-2020 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.
Все необходимое для монтажа
Краткий перечень дополнительных материалов и элементов, необходимых для подключения видеокамеры:
- видеокабель;
- коммутационные разъемы;
- блок питания и расходные материалы (элементы крепежа и т. п.).
Для аналоговых устройств и HD камер подойдут кабели марок RG или КВК. Специалисты отдают предпочтение второй модели, включающей в свой состав сразу две линии: сигнальную и силовую. Максимальная длина этой разновидности коммутационного кабеля достигает 500-600 метров.
Для подключения IP-оборудования потребуется стандартный компьютерный кабель UTR. Его допустимая длина составляет не более 90 метров. Функцию коммутационных разъемов выполняют специальные изделия марки BNC, различающиеся для силовой и сигнальных частей. Блок питания обеспечивает систему постоянным напряжением 12 Вольт, а к расходным материалам относят элементы крепежа, а также изоляционную ленту, распаечные коробки, различные стяжки и т. п. Их тип и количество определяется по месту монтажа.
Принцип работы системы видеонаблюдения в зависимости от назначения объекта
В упрощенном виде принцип работы системы видеонаблюдения сводится к следующему: видеокамеры и микрофоны «снимают» видеоинформацию с определенной точки объекта и отсылают ее на записывающее устройство, которое переводит информацию в специальный формат для ее последующего архивирования. Одновременно с этим камера посылает данные на видеомонитор, контролируемый оператором-наблюдателем. Также в систему могут входить дополнительные устройства считывания информации, устройства беспроводной связи, таймеры, датчики движения, удаленные рабочие станции и т. д. для расширения функциональных возможностей и количества видеоканалов системы.
Какой должна быть чувствительность оборудования для видеонаблюдения?
Матрицы видеокамер рассчитаны на работу в определенных условиях. При небольших отклонениях от нормальной освещенности они могут выдавать изображение нормального качества. Но в полной темноте или сумерках устройства могут быть бесполезными, если их чувствительность недостаточно высокая.
От данного параметра зависит качество изображения, если съемка ведется в сложных условиях освещения. По чувствительности вперед вырываются черно-белые камеры. Они могут организовать удаленное видеонаблюдение для дома с такими условиями съемки, где цветные камеры не смогут работать нормально. Матрицы видеокамер способны регистрировать также излучение в инфракрасном диапазоне в отличие от глаз человека.
Поэтому в ночное время обычно используются видеокамеры в ч/б режиме работы и ИК-подсветка, которая остается незаметной для людей. Оборудование с чувствительностью в одну тысячную долю люкса способно регистрировать изображение при очень слабом освещении. Достаточно хотя бы наличия отдаленных источников света для получения картинки.
От 5000 люксов и выше – оборудование для съемки при естественном хорошем освещении под открытым небом. В диапазоне 50 – 750 люксов – видеокамеры для работы в помещениях. До 1 люкса – в ночное время. Можно заметить, что чем меньше значение указывается, тем лучше видеокамера «видит» при слабом освещении.
Для контроля количества света, которое должно попадать на матрицу, в камерах наблюдения используется диафрагма. Механизм автоматически закрывается при увеличении количества света и открывается при недостаточной освещенности.
Популярные программы для видеозахвата
В настоящее время существует множество программ для видеозахвата. По мнению многих лучшими в своем роде являются платные утилиты Pinnacle Studio и Adobe Premiere, однако, многие пользователи и особенно любители предпочитают постигать основы работы с видео с использованием бесплатного ПО. Ниже представлен краткий обзор самых популярных бесплатных программ для захвата и обработки видео.
ScenalyzerLive
Условно бесплатная программа, которая на первый взгляд может смутить очень простым дизайном. Утилита максимально проста с точки зрения использования, но обладает внушительным функционалом. С ее помощью можно:
- по отдельности копировать с камеры аудио и видеодорожку;
- захватывать видео с заданной частотой кадров;
- сразу разбивать запись на ролики по несколько минут;
- компилировать данные по тайм-коду, то есть включению и выключению камеры или же по смене картинки.
Стоит отметить, что программа распространяется платно, но никто не мешает пользоваться пробной версией. Единственный недостаток этого вариант – в углу постоянно появляется значок с напоминанием о покупке. Кроме того, на сайте создателя можно найти более старые версии софта, полностью бесплатные. Функционал у них будет несколько урезан, но основную задачу они выполнят не хуже самой последней версии.
Exsate DV Capture Live
Полностью бесплатное приложение. Его особенностью является возможностью сразу сжимать видео в определенный формат (их выбор весьма велик). Управление софтом осуществляется по принципу «шаг за шагом», то есть буквально каждое действие пользователя сопровождается выбором установки: куда сохранить, какой формат выбрать для данных, с каким интервалом «нарезать» видео. Это существенно упрощает процесс работы и знакомство с программой. Немаловажный полезный момент – возможность нанести на запись дату и время видеозахвата.
WinDV
Бесплатная и самая маленькая утилита с точки зрения места, которое она занимает на ПК. Данное приложение даже не требует установки. Здесь нет широкого функционала, и софт выполняет лишь главную задачу – захватывает видео.
Совет! Программа подойдет тем, кто планирует в более профессиональных программах заниматься монтажом и обработкой файлов. Также она незаменима в том случае, когда требуется быстро скинуть видео по причине того, что камера чужая, и ее необходимо отдать.
Благодаря простоте WinDV не требует от ПК мощных характеристик и работает даже с очень старыми устройствами. При всей своей простоте утилита умеет распознавать тайм-код и самостоятельно разбивает видео по полученным из него данным.
Преимущества IP-видеокамер наблюдения
Теперь, когда мы разобрались, что это такое, IP-камера, стоит рассмотреть ее основные возможности:
- Система масштабируемая. Несколько видеопотоков проходят через один кабель.
- Изображение передается с высокой детализацией.
- Широкий функционал.
- Стабильное качество передачи данных.
- Помехи отсутствуют.
- Передача данных стабильно защищена.
- Высокоскоростная передача изображения.
- Сигнал транслируется без потери четкости картинки.
- Видеокамерой можно управлять дистанционно.
Цифровые камеры имеют аналитические функции: от простого датчика движения до распознавания лиц и номеров машин. По сравнению с аналоговыми камерами, цифровые модели более функциональные.
Варианты передачи сигнала
Принцип работы IP камеры зависит от типа сигнала, выбранного для передачи данных. Чаще всего специалисты используют технологию PLC, при которой устройства должны подключаться к сети при помощи адаптера, осуществляющего подачу электропитания и подвод информации от прибора к регистратору. Это происходит за счет разделения сигнала на частоты, но только в том случае, если камеры и регистратор находятся на единой фазе и связаны одним проводом. Данные могут передаваться таким способом на расстояние до 300 метров, число камер в этом случае ограничивается девятью штуками, по этой причине данная технология не подходит разветвленных систем. Еще одним недостатком являются помехи от части электроприемников сети.
Передавать информацию также можно по коаксиальному кабелю с помощью EoC адаптера со скоростью в пределах 500 Мб-1 Гб. Этот вариант удобен, если присутствует необходимость преобразовать аналоговую сеть в цифровую. Также существует более совершенная технология PoC&EoC, при которой по одному проводу может передаваться питание только на NVR и цифровой сигнал. Чаще всего используют беспроводной способ на основе Wi-Fi, для реализации которого необходимо подключать и устанавливать оборудование, осуществляющее связь с устройствами через отдельный или встроенный роутер. У него есть только один минус — это небольшой радиус действия, эту проблему решают, используя более мощные антенны или репитеры для камер, увеличивающие возможность передачи на дистанцию до 1000 км.
Современные аналоговые камеры
Аналоговые камеры видеонаблюдения целесообразнее всего применять на малых объектах, с использованием небольшого количества камер (10-30 шт.). При этом затраты на организацию подобной системы ниже, по сравнению с IP.
Единицами разрешения в старых аналоговых устройствах является количество телевизионных линий, или ТВЛ – чем выше данная цифра, тем лучше качество изображения. Большинство аналоговых камер имеют невысокое разрешение до 700-800 ТВЛ – картинка с таких устройств не блещет качеством, и различить лицо человека практически не возможно уже с расстояния нескольких метров.
Analog High Definition (AHD) камера
Это все касается устаревших аналоговых камер, которые на момент написания статьи практически перестали выпускаться. На сегодняшний день выпускаются только цветные аналоговые камеры видеонаблюдения с HD (720p или 960p) и FULL HD (1080p) разрешением (до 2 МП). Актуальными вариантами являются три типа аналоговых устройств, использующих форматы:
- HD-TVI (Hikvision);
- HD-CVI (Dahua);
- AHD (открытая технология для оборудования любых производителей).
К слову говоря, все три технологии практически ничем не отличаются друг от друга, а просто реализуются в устройствах различных компаний. Разницы в цене между этими тремя видами также практически нет, разве что AHD можно найти немного дешевле ввиду того, что они выпускаются большим количеством китайских компаний. Данные камеры могут похвастаться высоким разрешением изображения, и легко могут составить конкуренцию цифровым Full HD камерам.
Коаксиальный кабель RG59
Во всех аналоговых системах видеонаблюдения для передачи сигнала используется коаксиальный кабель, расстояние прокладки которого может достигать 500 метров для современных AHD камер, без существенных потерь качества изображения. AHD камеры очень требовательны к качеству кабеля, и для достижения такого расстояния рекомендуется использовать только коаксиальный кабель RG59, другие кабеля показывают не самые лучшие результаты.
Ценовой диапазон данных камер находится в тех же пределах, что и у старых аналоговых устройств, из-за чего последние, собственно, и перестали выпускаться. Такой поворот событий вызвал определенные трудности, т. к. старые платы видеозахвата и видеорегистраторы отказываются работать с новым форматом, поэтому производители стали выпускать гибридные аналоговые камеры, с поддержкой переключения в аналоговый режим. То же самое можно сказать и о новых видеорегистраторах – помимо HD камер они также поддерживают и устаревшие аналоговые устройства, но старые регистраторы новый HD формат, к сожалению, не воспринимают. Поэтому при модернизации старой системы помимо камер придется менять еще и этот функциональный элемент.
Таким образом, выделим 4 основных преимущества аналоговых камер высокого разрешения:
- Более низкая стоимость по сравнению с IP камерами на 10-30%;
- Простая установка и настройка аналоговых камер видеонаблюдения – AHD не имеют той технологичной начинки, свойственной IP, а работают по тому же принципу, что и старые аналоговые;
- Модернизация старой системы без замены коммуникаций, при том условии, если она была построена на базе качественного коаксиального кабеля (наилучшим вариантом является RG59);
- Совместимость с оборудованием всех производителей, т. к. технология является полностью открытой.
Недостатки современных аналоговых камер (ограниченный функционал, несовместимость со старым оборудованием) постепенно устраняются – добавляются все новые функции, например, расширенный динамический диапазон, адаптивная ИК подсветка и ИК фильтры, высокая чувствительность, автофокусировка и прочие функциональные элементы, которых не было в начальных моделях AHD камер. Также современные аналоговые камеры высокого разрешения предлагаются пока что ограниченным числом поставщиком – основные заводы находятся в Китае, а ведущие игроки рынка не спешат использовать данную технологию в своих разработках.
Сравнение технологий в сфере видеонаблюдения
| Технология | Аналог 960H | AHD | HDCVI | HDTVI | HDSDI | IP |
|---|---|---|---|---|---|---|
| Стандарт | открытый | открытый | закрырый | открытый | открытый | открытый |
| Тип видеосигнала | аналоговый | аналоговый | аналоговый | аналоговый | цифровой | цифровой |
| Качество картинки | удовл. | хорошее | хорошее | хорошее | отличное | отличное |
| Разрешение | 700TVL | 720p/1080p | 720p/1080p | 720p/1080p | 1080p | 720p/1080p и выше |
| Совместимость с существующей коаксиальной инфраструктурой | высокая | высокая | высокая | высокая | средняя | низкая |
| Возможность одновременной работы в системе 3 типов камер | нет. | да | да | нет | нет | нет |
| Сложность установки | средняя | средняя | средняя | средняя | средняя | высокая |
| Максимальное расстояние линии от камеры без доп. устройств | 200 | 500 | 500 | 500 | 150 | 100 |
| Тип кабеля | коаксиал | коаксиал | коаксиал | коаксиал | коаксиал | витая пара |
| Требования к качеству кабеля | средние | низкие | средние | низкие | высокие | низкие |
| Сигнал | CVBS | CVBS | CVBS | CVBS | SDI | IP |
| Сжатие/потери | нет | нет | нет | нет | нет | есть |
| Задержки | нет | нет | нет | нет | нет | есть |
| Видеорегистратор | 960H DVR | AHD DVR | HVCVI DVR | HDTVI DVR | SDI DVR | NVR |
| Сложность обслуживания | низкая | низкая | низкая | низкая | низкая | высокая |
| Стоимость решения | низкая | низкая | средняя | низкая | высокая | высокая |
Наконец, когда Вы определились с типом видеокамер и видеорегистратора, можно говорить о том, что же еще необходимо для монтажа системы видеонаблюдения. Схема, которая расположена на рисунке вверху страницы, несколько упрощена для улучшения восприятия информации. Я думаю, что нет необходимости углубляться и изучать все возможные варианты систем видеонаблюдения. Поверьте, всякого полезного оборудования для решения тех или иных задач хватает.
Остановимся на основных моментах, которые необходимо знать при построении относительно небольшой системы видеонаблюдения в доме, в магазине, на складе и подобных объектах. Как раз они составляют огромную долю реализованных нами проектов.
Роль камер наблюдения в безопасности
Камеры наблюдения играют важную роль в обеспечении безопасности в различных сферах деятельности. Они позволяют контролировать и фиксировать происходящие события, обеспечивая дополнительную защиту и обеспечивая важные данные для предотвращения преступлений и разрешения инцидентов.
Основные функции:
- Мониторинг
Камеры наблюдения обеспечивают постоянный мониторинг определенных объектов, помещений или областей. Они могут быть установлены в офисах, складах, банках, торговых центрах и других местах, где требуется постоянный контроль. Благодаря камерам наблюдения, можно наблюдать за происходящими событиями в реальном времени и получать важные данные для эффективного реагирования.
- Предотвращение преступлений
Присутствие камер наблюдения может служить отличным средством предупреждения преступлений и неправомерных действий. Их видимость может отпугивать потенциальных злоумышленников и уменьшать риск преступлений. Камеры могут записывать происходящие события, что позволяет иметь доказательства и идентифицировать преступников.
- Обеспечение безопасности сотрудников и посетителей
Камеры наблюдения помогают обеспечить безопасность сотрудников и посетителей в организациях и учреждениях. Они могут контролировать доступ в зону, определять неправомерные действия и замечать чрезвычайные ситуации. Кроме того, камеры могут быть установлены для предотвращения воровства или несанкционированного доступа к конфиденциальной информации.
- Возможность расследования и разрешения инцидентов
Камеры наблюдения являются важным инструментом для расследования инцидентов. Записи, сделанные камерами, могут использоваться в качестве доказательств и помогать правоохранительным органам разобраться в ситуации. Они также могут быть полезны при определении причин и обстоятельств, приведших к инциденту.
Камеры наблюдения являются неотъемлемой частью систем безопасности, а их применение оправдано во множестве сфер деятельности. Они способны предоставить важные данные и информацию о происходящих событиях, обеспечивая дополнительный уровень защиты и безопасности.
Новые возможности цифровой обработки изображения
В области видеонаблюдения цифровая обработка изображения позволяет избежать тотальной записи и передачи всего массива видеоконтента.
Видеоконтент – термин в телевидении, означающий объем видеоматериала, в нашем случае – цифровых данных в определенном стандарте кодировки, например, Н-264, МPEG4.
Обычный детектор движения дает ложные срабатывания, передает ложные тревоги и пишет фоновое видео, которое загружает тракты передачи, занимает объем хранилищ.
При цифровой обработке изображения становится возможен анализ видеоизображения на основе интеллектуальных модулей.
Это позволяет избежать хранения и передачи кадров с движением качающихся деревьев, дождя и снега, пролетающих мух и птиц, который обычный детектор движения воспринимает как тревогу.
В итоге в несколько раз уменьшается объем хранилищ, перегрузка трактов передачи данных и необходимость человеческого участия в просмотре часов видеозаписей со множества камер.
Даже при постоянной записи, которую любят делать некоторые сотрудники службы безопасности, использование интеллектуальных модулей позволяет в несколько раз ускорить поиск в архивах определенных событий, и даже обнаружить их, задав исходные данные автоматически. Например, найти людей, укравших материальные ценности.
В онлайн режиме срабатывание на конкретное событие (например, проезд автомобиля, появление человека) позволяет подать тревогу и привлечь внимание охраны к просмотру нужной камеры, автоматически включающей тревожный монитор, с подачей звукового сигнала для пробуждения охраны от сна.
Как самостоятельно установить видеонаблюдение
- Монтаж камеры видеонаблюдения. Монтируется на кронштейны, идущие в комплекте или купленные в специализированных магазинах. Устройство должно быть надёжно закреплено во избежание вибраций во время сильного ветра.Виды камер по месту монтажа:1. Внутренние. Нет защиты от влажности, пыли, механических повреждений. Используются внутри помещений с нормальной влажностью, температурой. 2. Уличные. Обладают защитой от влаги, пыли, механических повреждений. Для расширения области применения используются специальные кожуха.
- Укладка кабеля. Укладку начинают с самой удалённой точки. Размещается кабель не ближе чем 0,4 метра от силовых кабелей, иначе будут помехи. Если способа обойти подобное препятствие нет, допустимо использование заземлённого металлического рукава или диэлектрического кабель-канала.Способ укладки кабеля:1. Скрытый. Кабель продевают в гофрированную или водопроводную трубу и замуровывают в штробу в стене или закапывают в землю.2. Открытый. Монтируется вдоль стен, на вертикальные опоры. Длина воздушной линии не должна превышать 50 м.
- Подключение камеры. 1. Аналоговая система подключается по цветам разъёмами типа «тюльпан». 2. Цифровая система подключается коннекторами RJ 45.
- Установка и подключение видеорегистратора. Видеорегистратор должен быть постоянно в активном состоянии и находиться в сухом и проветриваемом помещении. Не допускается перегрев, это может привести к поломке видеорегистратора. Для подключения достаточно не перепутать разъёмы, предназначенные для разных устройств. Видеорегистратор с технологией РОЕ не требует прокладки кабеля питания. При отсутствии технологии РОЕ, прокладывается кабель питания. После подключения всех приборов, подается питание. Сначала на регистратор, затем на камеры.
- Настройка системы видеонаблюдения. Начинается настройка с установки точного времени и даты на всех устройствах. При наличии жёсткого диска, его форматируют. Каждая камера настраивается отдельно, выставляется угол поворота и наклона, проводится тестовая запись.
- Установка беспроводной системы. Для беспроводной системы потребуется лишь прокладка кабеля питания. При подключении IP камер, устройство получает IP адрес, с помощью которого оно подключается к локальной сети и его можно идентифицировать с помощью смартфона. По такому же принципу работают и GSM камеры, которые имеют собственную сим карту с номером.
Сетевая модель OSI
| № | Уровень | Передача |
| 7 | Прикладной | Данные |
| 6 | Представления | Данные |
| 5 | Сеансовый | Данные |
| 4 | Транспортный | Блоки |
| 3 | Сетевой | Пакеты |
| 2 | Канальный | Кадры |
| 1 | Физический | Биты |
Битрейт
Что влияет на битрейт:
- Разрешение — чем больше разрешение, тем больше данных передается. Разрешение это количество точек (пикселей) по горизонтали и вертикали, из которых формируется изображение. SD — 720×480, 704×480, 352×480, 352×240 720×576, 704×576, 352×576, 352×288 HD — 1280×720, 1440×1080 Full HD — 1920×1080 UHD (4K) — 3840×2160 8K — 7680×4320
- Частота кадров — (FPS) сколько кадров в секунду передается например (от IP камеры к серверу). 4-8-12-25 (стандарт) или 50 кадров в секунду. Камеры подбирают (или настраивают частоту кадров) в зависимости от сложности сцены. Например для автомагистрали используются камеры с частотой 50 кадров в секунду. Но для менее активных сцен, например запасной выход или парковка используют частоту в 12 кадров в сек.
- Сжатие видео — можно разделить на покадровое (MGPEG, JPEG) и межкадровое сжатие. Основные кодеки H264, H264+, H265, H265 + и другие.
- Битрейт — постоянный CBR и переменный VBR Калькулятор битрейта и видеоархива.
DHCP — протокол динамической настройки узла, позволяющим сетевым устройствам получать автоматически: IP адрес, маску сети и DNS.
VLAN — виртуальная локальная сеть, в которой подключения строятся не на физическом уровне, а логическом.

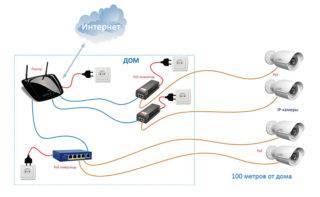

POE — Передача электроэнергии через Ethernet (Power over Ethernet (PoE)) — технология, позволяющая передавать удалённому устройству электрическую энергию вместе с данными через стандартную витую пару в сети Ethernet. Данная технология предназначается для IP-телефонии, точек доступа беспроводных сетей, IP-камер, сетевых концентраторов и других устройств, к которым нежелательно или невозможно проводить отдельный электрический кабель.
POE стандарты:
- IEEE 802.3 af — не более 15w
- IEEE 802.3 at — не более 30w
- IEEE 802.3 bt — не более 60w
UPnP — это набор технологий, которые позволяют устройствам динамически пробрасывать порты.
Камера видеонаблюдения для дома с записью
Камера видеонаблюдения с записью происходящего, очень актуальна для частных домов и загородных дач. На сегодняшний день, редкая камера не имеет возможности записывать видео. IP-системы позволяют производить запись на карту памяти, жёсткий диск, облачный сервис. Для записи видео на регистратор, записывающее устройство должно обеспечивать запись видео не ниже, чем камера видеонаблюдения.
Характеристики камера видеонаблюдения для дома с записью
Камеры видеонаблюдения с записью можно разделить по типу режима записи:
Не обязательно использование только одного режима видеозаписи. Можно активировать запись по расписанию и запись по детектору движения одновременно.
- Непрерывная запись. Запись ведётся круглосуточно, без перерывов. Необходим большой объём памяти запоминающего устройства, не всегда уместно применять данный режим для частного дома.
- Запись по расписанию. Можно задать программно когда включать видеозапись. Например, по дням недели, продолжительности съёмки, с каким интервалом и т.д.
- Запись по тревоге. На многих видеоустройствах заложена возможность программно задать ситуацию, при которой начнётся видеозапись. Например, видеозапись начнётся при звуке разбитого стекла, громкого голоса и т.д.
- Запись по детектору движения. Самый оптимальный вариант для частного домовладения. Запись видео ведётся после активации детекторов движения.
- Экстренная запись или запись в ручном режиме. В обычном режиме запись видео не ведётся, выводится на экран только изображение. Запись активируется оператором вручную. Необходим постоянный контроль за изображением с камеры видеонаблюдения.
Режим резервного копирования
Запись с камер видеонаблюдения ведётся несколькими способами:
- На карту памяти. Камеры видеонаблюдения способны поддерживать карты памяти объемом 128 Гб, 256 Гб. Удобно использовать для видеозаписи по тревоге.
- На жёсткий диск. Жёсткий диск позволит увеличит функционал камеры за счёт увеличения объёма памяти.
- На облачный сервис. Как правило, для частного пользования необходимо небольшое количества устройств. Пользование сервисом облачного хранения для нескольких устройств предоставляется бесплатно.
Преимущества и недостатки камеры видеонаблюдения с записью
Преимущества
- Возможность использования облачного сервиса.
- Удалённый доступ к облачному сервису.
- Для записи на карту памяти или жёсткий диск не требуется интернет соединение.
Недостатки
- Не всегда можно быстро извлечь карту памяти из камеры видеонаблюдения.
- Карту памяти и жёсткий диск могут похитить злоумышленники.
