Проверка целосности провода с помощью мультиметра

Как прозвонить мультиметром

Для начала разберемся, какие величины измеряет прибор. Это: сила тока, напряжение и сопротивление. В данный момент нас интересует вызванивание проводов или кабелей с помощью этого аппарата.

Перед началом, нужно прибор установить в режим прозвонки. Он имеется у всех приборов со специальным значком диода.

Затем нужно проверить работоспособность нашего устройства. Щупы, которые идут в комплекте с прибором подсоединить в нужные гнезда. Показано на картинке ниже.

Замыкаем щупы между собой. Вы должны услышать характерный звук. Это означает, что электрическая цепь замкнута и обрыва между проводами щупа нет.

Тоже самое можно сделать с проверяемым жилами на его целостность. Если проверяемый проводник длинный и проложен где-нибудь, например, в стене, то можно воспользоваться другим вспомогательным проводом-удлинителем.

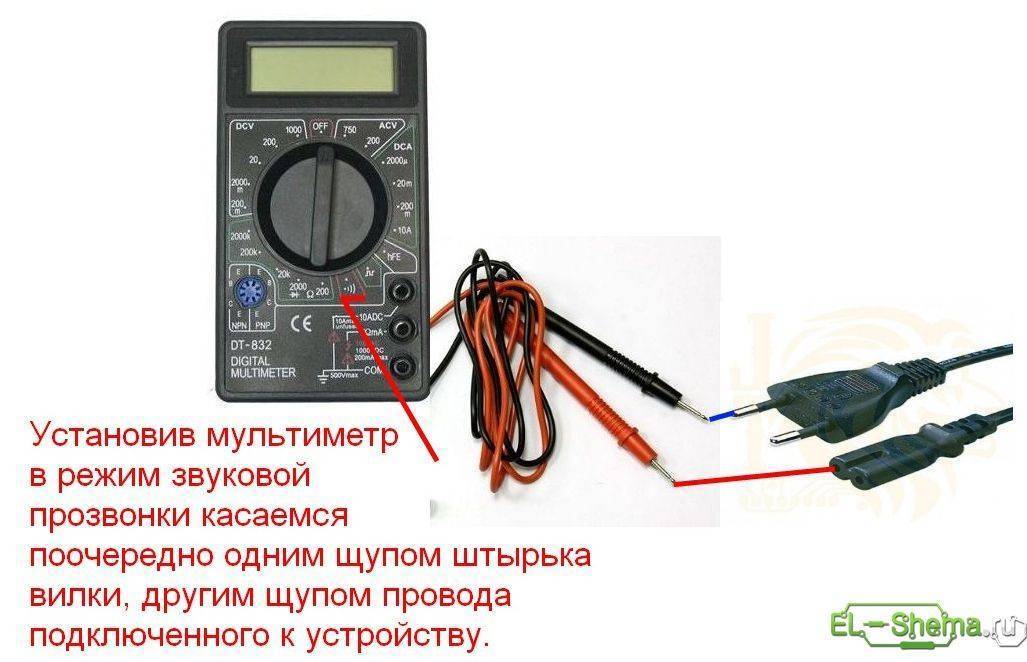

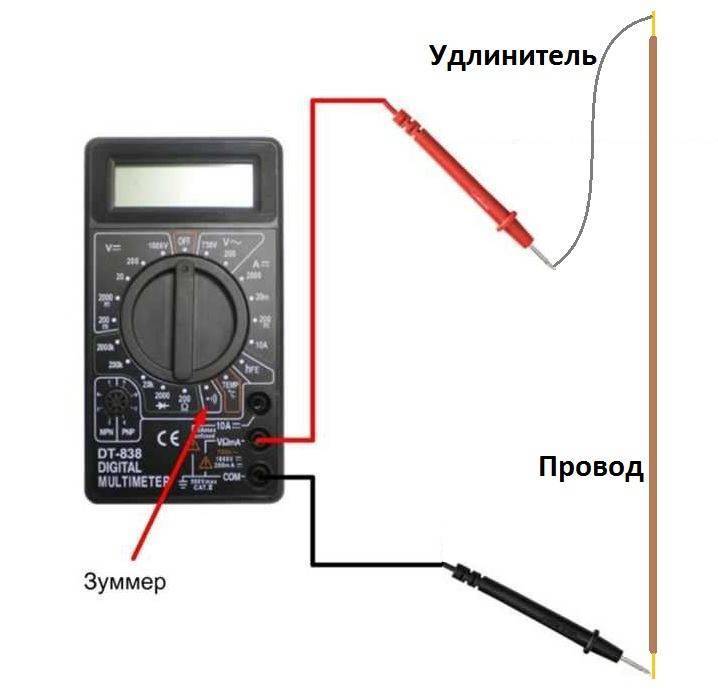

Как прозвонить многожильный провод или кабель, если его конец находится на большом расстоянии от его начала?

Жилы очищаются от изоляции с обоих концов кабеля. Затем их проверяют на короткое замыкание между собой путем прикосновения щупами мультиметра к каждому концу. Если прибор не издает звук, значит КЗ нет.

После этого можно проверить целостность жил в кабеле. Все жилы с одного конца кабеля скручивают вместе, а жилы с другого конца проверяют путем прикосновения щупами проводов между собой. Прибор в таком случае должен издавать характерный звук, что означает целостность всех проводников в кабеле.

Если при прикосновении к какой-то жиле звука нет, значит обрыв.

Таким же способом можно вызванивать любые провода по парам, если это требуется.

Такая прозвонка хороша, когда много жил одного цвета и невозможно определить, какая жила, куда идет.

Соблюдение безопасности прозвонки проводки

Прежде чем приступить к ревизии, необходимо соблюсти технические каноны безопасности. Предварительные пошаговые действия:

• производится обесточивание электроцепи;
• в целях безопасности концы проводов нужно оснастить ”крокодилами”;
• в процессе проверки длинных проводов нельзя дотрагиваться до них руками;
• многожильные кабели следует разделить друг от друга и зачистить.

Последнее правило требуется при работе с электролиниями, предназначенными для сетей с высоким напряжением. При незначительных нагрузках процесс может быть упрощен.

Проверочные работы во время прокладки

Первоначально провода располагаются в штробы (выемки) либо по стенам. Мероприятия по исследованию проводки:

• Осуществляется внешний осмотр.
• Проверяется наличие замыкания.
• Для проверочной процедуры используется мегаомметр.
• Проводится прозвон.

Надо знать, что некачественная проводка не выдержит повышенного или постоянного напряжения.

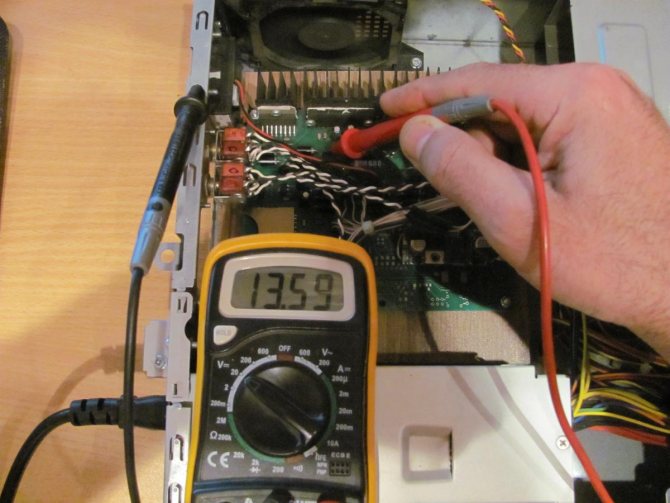

Проверка проводки с помощью мультиметра

Для проведения данного мероприятия стоит освоить специфику действий с помощью мультиметра. При грамотном установлении электрики в соответствии с техникой безопасности, на ревизию уйдет немного времени. Мультиметром работать не опасно. Им можно самостоятельно проверить электричество.

Что требуется исследовать

Мультиметр предназначен для проверки ламп, розеток либо выключателей, проводки. Измерительные мероприятия осуществляются как по отдельным зонам, так и по всем комнатам дома.

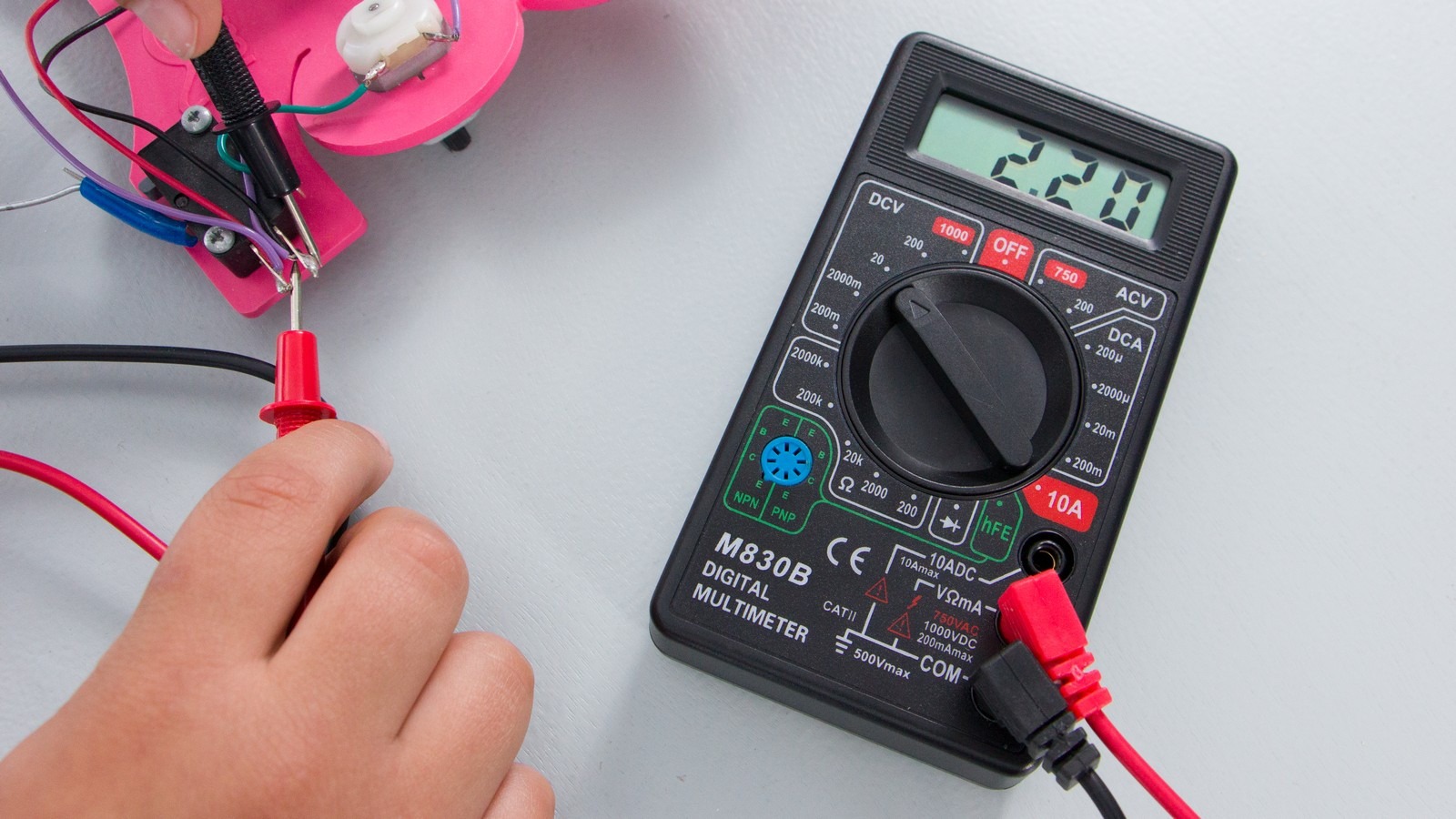

Как работать мультиметром

Прибор состоит из внешней панели с дисплеем и переключателем. На табло высвечиваются цифровые данные по напряжению. Снаружи мультиметра находятся обозначения:

• вкл/выкл – OFF;
• переменное напряжение – ACV;
• постоянное напряжение – DCV;
• постоянный ток – DCA;
• значение сопротивления.

В приборе присутствуют разъемы, необходимые для щупов, проведения диагностики транзисторов.

Как проверить цепь на наличие обрыва

С помощью прозвона можно узнать, проходит ли ток по проводам. Для этой цели подключают мультиметр, пускают разряд. На устройстве отображается значение сопротивления. При отсутствии обрыва прибор издает звуки, а на табло высвечиваются нули. Показания сопротивления и длина кабеля взаимосвязаны.

Как убедиться в целостности проводника

В данном случае также применяется мультиметр. Причем количество тока в проводах не имеет значения. Напряжение может проходить или нет

Небольшое отклонение в замерах неважно. В многожильном кабеле разъединяют провода и каждый из них исследуют щупами

При исправном состоянии проводов устройство издает звуки.

Если автоматы не среагировали

Нарушения могут возникать в случае скачка напряжения, вырубания автоматов на счетчике. Если все элементы щитка включены, то нарушения надо искать в осветительном приборе, патроне, а также выключателях.

• Необходимо проверить напряжение на автомате.
• Следует протестировать прибор на исправность работы.
• Из патрона требуется достать лампу.
• Одним щупом надо дотронуться до цоколя, а вторым – до центра.
• Устройство считается исправным, если поступил сигнал и на дисплее отобразилось число кроме нуля или единицы.
• Нужно проверить патрон. Для этого его осматривают, выявляют, нет ли повреждений контактов, в проводах. С выключателей снимается крышка, осуществляется ревизия. Концы измерительного прибора подключаются к контактам. Если слышен звук и появился цифровой показатель, устройство считается исправным.

Срабатывание автоматов

При реагировании автоматов требуется провести исследование проводки в жилище с помощью мультиметра. Сначала необходимо обесточить квартиру. Последующие шаги:

• Отсоединяют проводник, для этого применяют отвертку.
• Лампу извлекают из патрона.
• Одним щупом дотрагиваются до проводника, а другим – до нуля.
• Если подается сигнал, то значит электрика закорочена.
• Требуется обнаружить распределительную коробку, она находится под потолком.
• Провода нужно отсоединить, проверить с помощью щупов, потом осмотреть кабели, расположенные на щитке.
• Если звук появляется в процессе проверки участка между щитком и коробкой, то имеются нарушения именно в данной зоне. В противном случае проверочные работы продолжаются.

Наиболее часто допускаемые ошибки при прозвонке кабеля

1. Неправильная установка режимов измерения или подключение щупов к гнездам мультиметра или тестера. На старых стрелочных тестерах переключатель режима работы ставят в положение 1 кОм, на современных приборах в режим прозвонки, со знаком диода или зуммера;
2. При прозвонке проводов с применением понижающего трансформатора, стрелочным тестером, проверьте источник питания. Напряжение должно быть от 3.5 до 4.5 вольт, в противном случае напряжение будет измеряться с большой погрешностью;
3. Перед прозвонкой тщательно зачистите контакты на проводах кабеля и измерительных щупах. Позолоченные контакты чистить не надо, можно протереть ватой с техническим спиртом.
4. Используя стрелочные приборы, при измерении не перепутайте шкалу, должна быть для переменного напряжения со знаком «V~».
5. При прозвонке проводов в жгутах распределительного шкафа, контакты с обеих сторон должны быть отключены от всех элементов оборудования.

Основные правила монтажа электрической проводки в квартирах и частных домах

Для того чтобы быстро определять неисправности в сетях электропроводки и ориентироваться в местах ее прокладки, рекомендуется ознакомиться с типовыми схемами и требованиями по монтажу.

Исходной точкой, откуда приходит электропитание и распределяется на группы в частных домах и квартирах являются вводные распределительные щиты (ВРУ). Основные элементы  ВРУ:

• Вводной защитный автомат до узла учета (электросчетчик);
• Электросчетчик;
• Устройство защитного отключения (УЗО);
• Защитные автоматические выключатели на различные группы потребителей, освещение, розетки, отопительные электроприборы, и другую бытовую технику;
• Планка (шина) для крепления нулевых проводов «N»;
• Шина (планка) для крепления проводов заземления «РЕ».

От автоматов каждой группы через распределительные коробки разводятся провода, к розеткам, выключателям, осветительным приборам. Бытовая техника, потребляющая электроэнергию большой мощности, подключается отдельным проводом, через индивидуальный автомат.

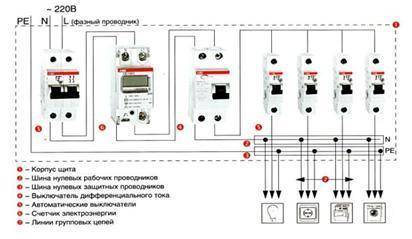

Фото №1 пример подключения групповых автоматов  в ВРУ

Чтобы в процессе ремонта было легче ориентироваться, автоматические выключатели в ВРУ обозначаются надписями:

• освещение;
• розетки;
• бойлер для нагрева воды;
• кондиционер;
• электрическая плитка (на кухне) и другие возможные потребители электроэнергии.

Не всегда приходится иметь дело в идеальных условиях, когда группы в ВРУ подписаны. В таких случаях надо ориентироваться из того, что защитные автоматы устанавливаются с учетом максимально возможной мощности электроприборов на данном участке цепи. Практика показывает в квартирах и частных домах на различных группах устанавливают  автоматы с токами отключения:

• осветительная группа от 10 А до 16А;
• розетки 16 – 25 А;
• стиральная машина 25 А;
• электроплита 25А.

Толщина провода в группах на различных участках цепи может отличаться:

1. Розеточные цепи на основной магистрали между распределительными коробками укладываются проводами с сечением 4 кв./мм. От коробок до розетки прокладывается провод тоньше, с сечением 2,5 кв./мм.
2. В цепях освещения между распределительными коробками укладывают провода сечением 2,5 кв./мм. От коробки к выключателю и осветительному прибору используются провода 1 – 0,75 кв./мм.
3. На кондиционеры и электрические плиты прокладываются отдельные провода от ВРУ минуя распределительные коробки, сечением не менее 6 кв./мм.

Таблица №1. Характеристики кабелей часто применяемых для монтажа проводки ПУНП и ПУГНП

По требованиям ПУЭ (Правила эксплуатации электроустановок) монтаж электроснабжения жилых объектов выполняется по трехпроводной схеме. Используются кабели с тремя медными проводами в двойной изоляции с разными цветами:

• синий или черный провод используется как нейтральный ноль «N»;
• красный или коричневый подключается к фазе;
• желто – зеленый подключается к заземлению.

Фото №2 Трехпроводный кабель с маркировкой проводов по цвету

Все эти требования формируют определенные признаки, которые косвенно облегчают поиск неисправностей в электропроводке и обеспечивают безопасность работникам.

Распространенные неисправности электрооборудования машины

К автоэлектрике относятся различные системы, детали, устройства и элементы транспортного средства – система зажигания, аккумулятор и генератор, цепи бортового компьютера, предохранители, датчики, блоки реле, различные электронные датчики, автосвет, а также автоэлектроника – климатическая система, аудиосистема, автоматика и системы безопасности. Необходимо учитывать особенности автомобильной электропроводки для того, чтобы оперативно найти и устранить неисправность в бортовой сети.

К часто встречающимся проблемам с электрооборудованием относятся:

• Выход из строя аккумулятора. Это может быть следствием недостаточной плотности электролита, повреждений корпуса с протечкой электролита, разрушения пластин, значительного окисления клемм аккумулятора.
• Поломки генератора — обрывы обмоток, проблемы с реле напряжения, выход из строя диодного моста, износ щеток, подшипника.
• Проблемы с системой зажигания. Речь идёт о неисправностях свечей, катушки зажигания, об обрыве цепи или окислении контактной группы.
• Деформации электропроводки — окисление в местах соединения (вводах, контактах, клеммах), обрывы, разрушение изоляции проводов, короткое замыкание проводки, нарушение целостности скруток.
• Выход из строя компонентов электроники. Имеются в виду неисправности различных электротехнических приборов в цепях, устройствах и электрооборудовании авто (проводники, диоды, предохранители, конденсаторы).

Измерение постоянного тока

В данной схеме измеряется постоянный ток (DC). Ряд приборов, например, как DT 830V, применяется для замеров исключительно тока DCA. При замерах тока прибор, применяют в качестве амперметра с параллельным подключением к объекту. Порядок действия при определении электротока:

1. Соединение зондов: чёрный — гнездо COM, красный — гнездо VΩmA (до 200 мА) и переключатель на значке DCA, разъем 10А (200 мА — 10 А) и рычаг переключателя ММа на сектор 10А. При сомнении замеры должны начинаться с самого большого показателя шкалы. Подключить М. М. к цепи измерения и включите его, установить в нужное положение переключатель, разрываем электроцепь, в разрыв которой подключаем: красный кабель (V) — к плюсу у полюса источника питания, а чёрный провод (COM) к минусу. Дисплей отображается текущее значение тока.
2. Надо быть предельно осторожным, если прибор ошибочно будет подключён в режиме вольтметра параллельно, может выйти из строя не только предохранитель и сам прибор.
3. Нельзя измерять большие токи в переключателе мультиметра установленного на 200 мА, без этого будет отказ плавкого предохранителя ММ (потребуется его замена на 200 мА, 250 В). Вход мультиметра на 10A, вообще, не защищённый никаким предохранителем! Измерять большой ток нужно очень быстро и нельзя держать ММ включённым продолжительный период, иначе может произойти реальный сбой прибора. Многие производители прибора рекомендуют измерять ток более 5А примерно 15 сек.

Особенности проверки проводов, входящих в состав различных устройств

Сначала рассмотрим особенности работы в условиях, когда посредством прозвонки мультиметром проверяется бортовая проводка современного автомобиля.

Автомобильная проводка

Специфика этой ситуации заключается в том, что разводка в рассматриваемом случае состоит из одного линейного проводника с питающим напряжением 12 Вольт. При этом в качестве второй (общей или «земляной») жилы используется металлический корпус автомобиля, где, как правило, обрываться нечему.

Для подготовки бортовой сети к обследованию в первую очередь необходимо отключить плюсовую клемму от аккумулятора, после чего можно смело приступать к работам. Тестирование бортовой проводки организуется по уже описанной ранее схеме прозвонки линейных цепей.

При проверке «массы» автомобиля основное внимание уделяется качеству контакта подводящих клемм с корпусом

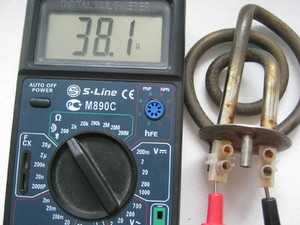

Электрический ТЭН

Ориентируясь на показания индикатора на мультиметре, удаётся сделать прозвонку такого элемента, как водонагревательный ТЭН. В процессе проверки контрольными щупами прибора прикасаются к двум контактным пластинам нагревателя и оценивают его внутреннее сопротивление по индикатору.

Если дисплей показывает порядка нескольких Омов, то без сомнения, элемент исправен. При больших значениях на экране, соответствующих обрыву проверяемой линии, сразу можно сказать, что ТЭН повреждён и должен быть заменён.

Помимо самого нагревательного элемента, при проверке бойлеров и подобных им приборов очень важно прозвонить подводящий кабель на предмет его нежелательного контакта с корпусом устройства. С этой целью один из щупов мультиметра поочерёдно подсоединяется к входным контактам; при этом второй конец постоянно держится на корпусе нагревателя. В случае, когда цифровой мультиметр при измерении показывает какое-то сопротивление – это значит, что повреждена защитная оболочка подводящего кабеля

Для предотвращения поражения пользователя электрическим током, его следует заменить новым

В случае, когда цифровой мультиметр при измерении показывает какое-то сопротивление – это значит, что повреждена защитная оболочка подводящего кабеля. Для предотвращения поражения пользователя электрическим током, его следует заменить новым.

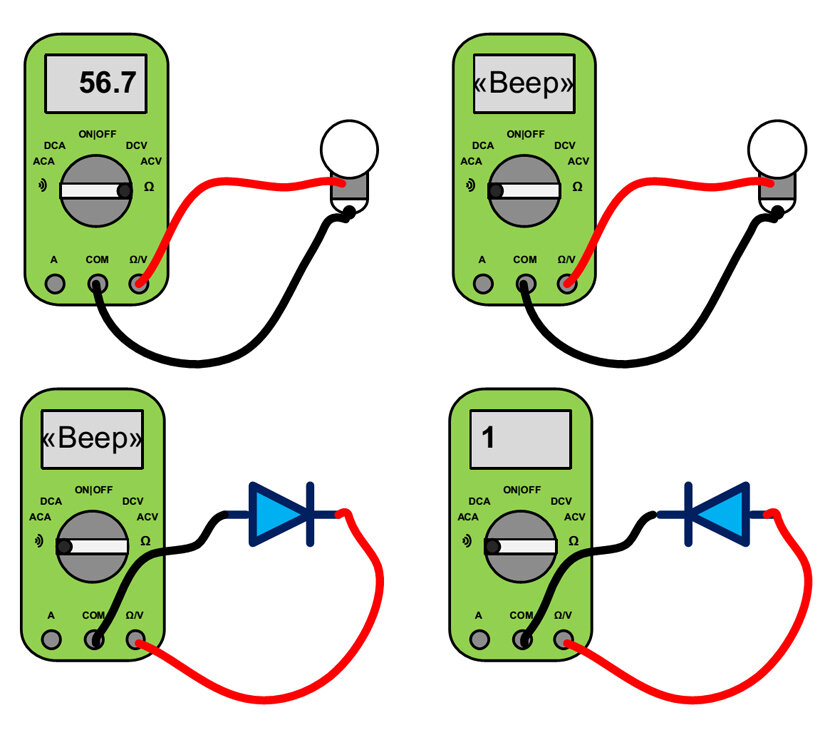

Другие бытовые приборы и детали

При помощи мультиметра можно протестировать и цепь питания любого осветительного прибора путём прозвонки проводки и вспомогательных элементов (переключателей, в частности) на короткое замыкание или обрыв. Для этого, прежде всего, следует прозвонить две линейные цепочки, заканчивающиеся непосредственно на контактах электрической лампочки.

В процессе прозвонки линейных цепочек обязательно проверьте исправность стоящего в одной из них переключателя, а также надёжность подсоединения проводников с его контактами.

Также отметим, что указанным способом можно будет прозвонить обмотки линейного трансформатора или электродвигателя и убедиться в их целостности или в наличии обрыва (КЗ).

В заключение ещё раз напомним, что посредством мультиметра удаётся проверить не только отдельные провода или скрытую в толще стен проводку, но и любые другие электрические приборы и детали.

Почему важно проверять целостность провода мультиметром?

Проверка целостности провода мультиметром является важным шагом для обеспечения безопасности при использовании электрических устройств. Если провод поврежден, это может привести к возможности утечки тока, короткому замыканию или даже возгоранию. Проверка провода мультиметром позволяет выявить такие повреждения и принять меры по их устранению.

Мультиметр позволяет определить наличие или отсутствие электрической связи в проводе, а также оценить его сопротивление

Проведение такой проверки особенно важно при обнаружении неисправностей в работе электроприбора или если существуют подозрения на наличие проблемы с проводом

Безопасность является первостепенной задачей при работе с электрическими устройствами, поэтому проверка целостности провода мультиметром должна проводиться регулярно, особенно при использовании старых или изношенных проводов. Это позволяет предотвратить возможные аварийные ситуации и сохранить жизнь и здоровье себя и окружающих.

Правила безопасной прозвонки с использованием мультиметра

прозвонка сетевого кабеля мультиметром

Работа с электричеством не допускает непрофессионализма, поэтому сложился определённый перечень правил, которые позволяют сделать её максимально точной, быстрой и безопасной.

Удобнее всего при прозвонке использовать на концах измерительных проводов специальные наконечники, которые получили более распространённое название «крокодилы». Они позволят сделать контакт устойчивым и освободят руки при проведении измерений.
При прозвонке всегда проверяемая цепь должна быть предварительно обесточена (необходимо удалить даже слаботочные батарейки). Если в цепи стоят конденсаторы, они должны быть разряжены закорачиванием

В противном случае при проведении работ прибор просто сгорит.
Перед тем как проверить целостность проводника большой длины при проведении измерений важно не прикасаться руками к его оголённым концам. Это связано с тем, что полученные в результате показания могут быть некорректны.. При прозвонке многожильного кабеля необходимо с обоих концов разделить и зачистить все имеющиеся жилы

После этого нужно проверить цепь на наличие в ней коротких замыканий: для этого на каждой жиле поочерёдно закрепляется «крокодил», ко всем оставшимся прикасаются другим измерительным концом во всех возможных комбинациях

При прозвонке многожильного кабеля необходимо с обоих концов разделить и зачистить все имеющиеся жилы. После этого нужно проверить цепь на наличие в ней коротких замыканий: для этого на каждой жиле поочерёдно закрепляется «крокодил», ко всем оставшимся прикасаются другим измерительным концом во всех возможных комбинациях.

Проверяем нет ли короткого замыкания между жилами кабеля. Если на индикаторе «1» и нет звукового сигнала, значит все в порядке, иначе — короткое замыкание.

В данном случае звуковой сигнал будет означать наличие между проверяемыми жилами короткого замыкания

Это может не иметь практического значения для многожильных кабелей малого сечения, работающих в слаботочных сетях, но при работе с высоким напряжением это принципиально важно

Прозваниваем жилы кабеля. Есть звуковой сигнал — все хорошо, иначе — жила повреждена.

Чтобы определить целостность жил выполняется та же операция, только на одном из концов кабеля все зачищенные жилы скручиваются вместе

При поиске обрыва важно учитывать, что отсутствие на каком-либо из концов звукового сигнала будет говорить о нарушении целостности проводника

Настройка и подготовка мультиметра

Для правильной работы с мультиметром нужно его настроить. Это значит, что нужно выбрать величину, предполагаемую к измерению, и предел ее функционирования, то есть то значение, за которое она не будет выходить.

Символы на лицевой панели измерителя

Мультиметром можно производить проверку различных электротехнических величин: силы тока, напряжения, сопротивления, частоты. Также с его помощью производится тестирование работоспособности различных радиоэлементов: резисторов, конденсаторов, диодов и транзисторов. Сама часть слова «мульти» подразумевает наличие нескольких типов измерений. Для выбора этих типов на передней панели тестера предусмотрена ручка, поворотом которой можно выбрать необходимую величину.

В большинстве случаев символы, изображенные на корпусе мультиметра, изображают принятые в физике обозначения электротехнических величин либо условно-графические обозначения радиоэлементов, предполагаемых к тесту. На лицевой панели можно встретить такие символы:

• U — символ напряжения;
• В — обозначает вольты, это тоже мера напряжения;
• I — это ток, при установке ручки на это обозначение будет измерена сила тока;
• А — амперы, мера силы тока;
• Ω, R — символ сопротивления;
• Ом — мера сопротивления, Омы;
• -| |- — таким значком указывается конденсатор, мультиметр измерит его емкость;
• Диоды и транзисторы тоже маркируются на корпусе тестера своими условно-графическими обозначениями.

Но не только измеряемые величины обозначены на лицевой панели тестера: отверстия для подключения щупов тоже имеют свои обозначения. Одно из гнезд измерителя будет всегда занято черным щупом. Это общее отверстие, оно обычно промаркировано надписью COM, что значит «общий». Кроме него, у мультиметра есть два или три рабочих отверстия, предназначенные соответственно для измерения напряжения, малого тока и большого тока.

Гнездо, отмеченное знаком U, Ω, Hz предназначено для замеров сопротивления, напряжения и частоты, а также для теста различных радиоэлементов. Сюда же нужно устанавливать щуп для прозвонки проводов и кабелей на обрыв.

https://youtube.com/watch?v=DU1hvRCR2Rw

Отверстие с надписью мА (mA) используется для проверки малых токов (до 1 ампера), а с надписью А (10 А) нужно для измерения высокого ампеража.

Пределы измеряемых величин

Кроме обозначений величин проверяемых параметров, на лицевую панель мультиметра нанесены обозначения пределов измерений. В более совершенной аппаратуре этих надписей нет, так как электроника тестера сама выбирает предел, исходя из подаваемого ей на вход сигнала. Однако большинство мультиметров предполагает ручную настройку пределов измерений.

Обычно пределы заданы числами, кратными 2: 2, 20, 200… Таким образом, при выборе предела следует руководствоваться правилом: выбирать ограничение выше измеряемого, но одного порядка. Например, для измерения напряжения в домашней электросети (в розетке) нужно выбрать режим измерения переменного напряжения и предел измерения 2000 вольт. А для прозвонки проводов мультиметром нужно выбрать режим сопротивления и минимальный предел измерений 2 Ом. Однако для длинных кабелей требуется больший предел измерений — 20 Ом. Дополнительно можно включить кнопкой звуковой сигнал, который подается при возникновении короткого замыкания (наличия цепи).

Подключение тестера

Для проверки параметров электроцепей и прозвонки мультиметром проводов и кабелей необходимо правильно подключить измеритель в тестируемую цепь. При проверке на целостность цепи проверяется необходимый участок, заключенный между выводами измерителя. Поэтому тестер подключается к выводам цепи. Если измеряется напряжение, мультиметр нужно подключить параллельно участку, на котором проверяется напряжение.

При измерении тока мультиметр нужно подключить последовательно в разрыв тестируемой цепи, например, между выводом источника питания и клеммой нагрузки.

Как определить короткое замыкание

Пошаговая инструкция как определить короткое замыкание мультиметром:

при выключенных электрических приборах и сети нужно замерить сопротивление цепи в отдельных узлах. По возможности желательно применять электросхему электрического снабжения дома или квартиры. Если показывается большое сопротивление, то этот участок исправен. А в местах с КЗ, сопротивление будет равняться 0. Однако устройство может высвечивать и большой показатель сопротивления, в основном если до короткого замыкания большое расстояние. Для такого варианта желательно применять мегаомметр;

Вам это будет интересно Особенности инструментов для обжима

Тестер для изоляции мегаомметр

• если таких приборов нет, то можно применять контрольную лампу с независимым источником тока. Можно оснастить для этого щупами обычный фонарик (лампочка должна работать при соединении штырьков друг с другом). Замыкая один за другим нужные жилы сети на соединениях распределительных коробок, по работающей лампе можно обнаружить КЗ;
• убрать испорченный кабель. Выполнение точечного монтажа электро проводки не нужно выполнять. Во-первых, скрытая проводка располагается под облицовочным материалом, а это дополнительные траты на монтажные работы. Во-вторых — рекомендуется заменить весь испорченный кабель, так как КЗ может снова повториться. Желательно новый кабель расположить за плинтусом. Применяя специальный короб, подсоединить его в розетку.

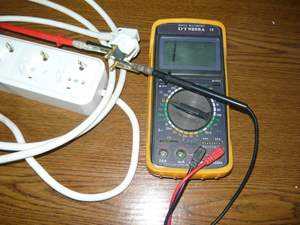

Прозвонка проводки через розетку

Как прозвонить электропроводку

В основном этот процесс выполняется при помощи мультиметра. Этот прибор стоит достаточно дешево, поэтому желательно иметь его в своем наборе инструментов.

Самый легкий вариант прозвонки, это выполнить ее на этапе прокладки. Как правильно это сделать:

• проверить провод на целесообразность заявленной мощности. Сечение проволоки будет равно общей мощности электрических приборов, которые будут применяться в этой сети;
• проверить изоляцию кабеля на целостность. Это можно сделать визуально;
• замерить сопротивление изоляции мегаомметром. Для электрической цепи со стандартным напряжением 220 В сопротивление не должно превышать 0,5–1 МОм;
• правильно проверить сеть под максимальной нагрузкой. Для нужно включить все приборы в нее сразу.

Проверка целостности цепи Также можно прозвонить проводку с помощью розетки. Ручку диапазонов переместить в положение измерения напряжения переменного тока. Необходимо выставить показатель 750 В. Щупы устройства подсоединяются в дырки розетки. Напряжение должно показывать 220 В. Максимальная погрешность — 10%. Если она превышает допустимое отклонение, то необходимо применять сетевые фильтры для подключения бытовых приборов.

Как проверить целостность цепи

Для тестирования целостности электрической проводки необходимо использовать цифровой мультиметр, работающий в режиме замера сопротивления. При проведении проверки нужно сделать замкнутую цепь, которая состоит из самого устройства, двух измерительных «щупов» и тестируемого провода.

Вам это будет интересно Работа с тестером электрическим

Прозвонка от АКБ

Внимание! Во время работы по испытуемому участку пускается малый по величине электрический ток, а прибор будет узнавать показатель его внутреннего сопротивления. Такой вариант подходит для тех, кто не имеет особых навыков в электрике

Как прозвонить провода в автомобиле

Пошаговый процесс:

1. Прибор настроить рукояткой в режим измерения напряжения;
2. Конец устройства подсоединить к массе автомобиля или на минус АКБ. Отличительной чертой питающей пары в машине будет то, что отрицательный провод или сильно короткий, или полностью отсутствует;
3. Второй щуп касается подводящего провода. Он должен быть отключен от зажима устройства.
