Как подвести водопровод из колодца в частный дом своими руками

Выбор насоса для водопровода

В настоящее время существует огромный выбор данных устройств на рынке оборудования. Но многие люди, когда начинают заниматься проведением воды от колодца к дома, не знают, какой модели выбрать, с какой мощностью и производительностью.

Для начала нужно подсчитать всех потребителей в доме, а также поливочное оборудование на огороде, ведь на загородном участке почти всегда есть кусочек земли, где владельцы высаживают овощи и фрукты, которые нуждаются в поливе летом.

Производительность насоса определяется при помощи суммирования всех потребителей в доме, с учётом того, что они будут включены одновременно. Например, для небольшого двухэтажного дома производительность насоса должна быть в пределах 2-4-х кубометров воды в час.

Важным параметром при выборе устройства считается напор воды, который указывается в метрах. Достаточный напор водяного потока позволяет работать всей бытовой технике одновременно. Вода должна хорошо подниматься на наивысшую точку, где расположены потребители в доме.

Виды насосов для подключения воды

Насосы бывают двух видов:

• погружные – опускаются непосредственно в колодец;
• поверхностные, могут быть установленывдали от источника воды.

Поверхностные насосы более простые в обслуживании и ремонте, так как их не надо доставать из воды.

Установить такой насос можно в доме или на участке. К недостаткам такого вида оборудования следует отнести небольшую высоту всасывания. Из-за этого насос необходимо располагать как можно ближе к колодцу.

Погружной насос должен всегда находиться в воде, так как его двигатель охлаждается при помощи воды. Если вода по каким-то причинам уйдёт из колодца, насос сгорит. Чтобы защитить такое оборудование от перегрева во время отсутствия воды, необходимо установить автоматику, которая будет отключать устройство, если нет воды или её уровень снижается.

Особенности монтажа и подключения станции

Схема самостоятельного обустройства станции предполагает наличие жёсткой поверхности. Рекомендовано выполнить стяжку из бетона там, где будет размещена станция. Действовать следует согласно СНиП:

• Готовится бетонный раствор.
• Из обрезной доски монтируется опалубка.
• На дно своими руками ставится сетка-рабица и заливается 7-сантиметровый бетонный слой.
• Потом снова следует поставить сетку-рабицу и заполнить пространство до верхнего уровня опалубки бетонным раствором.

Следующий этап — ввод в бетон 100-миллиметровых болтов своими руками. При этом на поверхность должно выступать 3 см длины резьбы болтов.

1 этап – Поиск воды для колодца – способы и методы

Бытует мнение, что вода есть везде. Утверждение далеко не спорное, ведь все дело в глубине залегания водоносной жилы.

Чтобы определить уровень расположения воды можно использовать несколько способов, как геологических, так и народных:

привлечь специалистов. На основании геологических изысканий;

проконсультироваться у соседей;

дедовский способ поиска воды – понаблюдать за росой. В месте наибольшего скопления росы на участке вода находится максимально близко к поверхности;

использовать метод биолокации (лозоходства). В его основе лежит применение рамки из металлической проволоки или электродов, согнутых в форме буквы «Г». Удерживая в руках длинные концы, нужно дать возможность коротким, вращаться свободно. В том месте где длинные концы перекрестятся находится источник.

Важно! Концы перекрестятся в двух случаях: либо источник находится близко к поверхности, либо же он будет отличаться значительной мощностью потока.

Биолокационные рамки для поиска воды на участке

Совет. Лучше найти две жилы и в месте их пересечения выкопать колодец. Так можно гарантировать поступление воды в достаточном количестве.

Поиск воды для колодца с использованием рамки продемонстрирован на видео

Важно. Рамка реагирует на магнитные поля

Если она демонстрирует активность каждые 1,8метров эти точки нужно нанести на карту и игнорировать.

Совет. Поиск водоносной жилы лучше вести в определенное время года – с июня по сентябрь. В это время уровень залегания воды минимален. И в конкретное время суток: 5-6 утра, 16-17 дня, 20-21 вечера, 24-01 ночи. Кроме того, считается, что выполнять эту процедуру нужно на свежую голову (алкоголь исключается) и голодный желудок.

Глубину залегания водоносной жилы можно определить посредством линейки, золотого кольца и нитки. Используются они просто. На землю кладется линейка. Вдоль нее ведут подвешенное на нити кольцо. Возле отметки, которая будет соответствовать глубине, кольцо начнет раскачиваться. Обычно 1 см. равен 1м. залегания водяного пласта.

Важно! Колодец нельзя обустраивать ближе, чем за 5 м. от строений, чтобы избежать подмывания фундамента

И ближе, чем за 50 от туалета, стоков, выгребной ямы и т.п., чтобы не допустить попадания стоков в воду.

Разводка внутренней сети

Чтобы обеспечить нормальную работу всех сантехнических приборов, на входе водопровода в частном доме нужно поставить несколько элементов в такой очередности:

1. Реле давления. Предназначено для запуска и останова насоса при достижении верхнего и нижнего порога давления (настраивается индивидуально).
2. Манометр служит для контроля за давлением в водопроводной сети.
3. Реле «сухого» хода. Предохраняет перекачивающий агрегат от работы «на сухую», когда в трубопроводе либо источнике нет воды (бывает встроено в конструкцию погружного насоса).
4. Бак – гидроаккумулятор. Сглаживает гидроудары, возникающие в автономной системе в момент запуска насоса. Вторая функция – накопительная, она позволяет подавать воду потребителям без включения насосного агрегата. Длительность подачи зависит от объема бака.
5. Фильтр, задерживающий частицы размером свыше 100 мкм.

Когда перечисленные элементы смонтированы в указанном порядке, можно разводить сеть дальше по дому полипропиленом или металлопластиком, организовывать горячее водоснабжение и ставить сантехнические приборы. Подробнее о монтаже и подключении реле давления рассказано в видеосюжете:

Напоследок несколько слов об установке насосной станции (в просторечии – «гидрофор»). Поскольку изделие включает в себя все элементы контроля и безопасности, его монтаж не представляет сложности. Только и нужно, что подключить к патрубкам подающую и домовую магистраль и поставить рядом розетку. На конце трубы, опущенной в колодец, надо поставить обратный клапан и перед включением заполнить уличный трубопровод водой через технологическое отверстие в корпусе агрегата.

Водоснабжение частного дома из колодца и скважины: прокладка труб

Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).

Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять

При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.

Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:

• уложить их ниже глубины промерзания грунта;
• закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).

Глубокое заложение

Глубоко закапывать водопроводные трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.

При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу

Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания. Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.

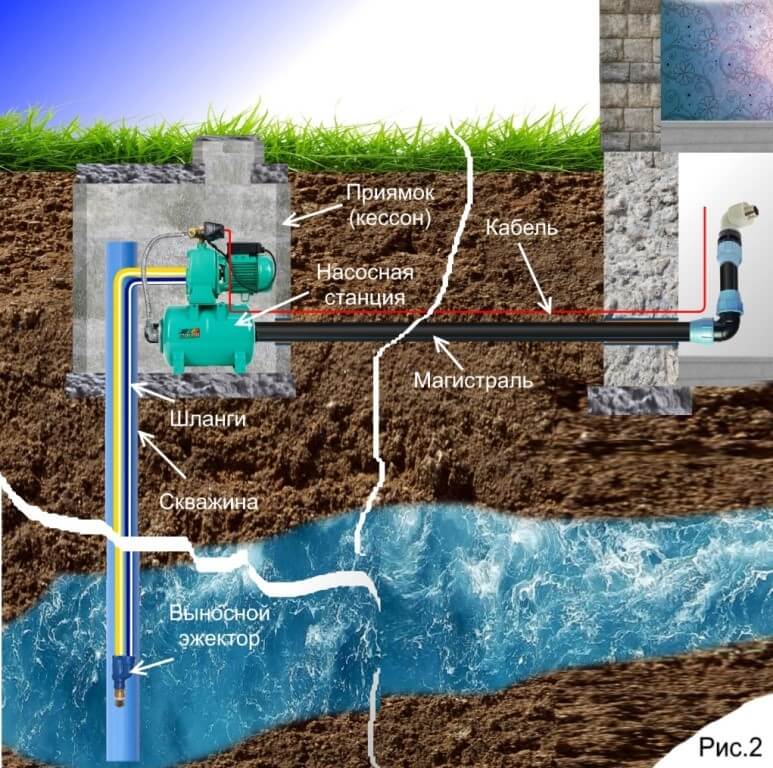

При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.

Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона

Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.

Близко к поверхности

При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.

В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.

Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.

Герметизация входа в колодец

При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.

Как провести воду в дом из колодца: организация водоснабжения

Сброс воды из колодца осуществляется с помощью отводящего патрубка. В этом случае можно использовать ввод трубы ПНД в скважину. Чтобы протянуть трубу к зданию, необходимо сделать подземный трубопровод. Траншея выкапывается под определенным углом к ​​зданию.

Для определения глубины траншеи необходимо учитывать следующие параметры:

• время применения воды. Если водопроводная система будет использоваться зимой, то углубление должно быть не менее одного метра;
• уровень промерзания почвы. Эти знания актуальны, если вы планируете пользоваться водопроводом в течение всего года.

Зазор заполняется после установки насоса, прокладки электрического кабеля и дренажного канала.

В таблице представлены основные этапы организации водопровода от источника воды до дома.​

Фотография	Процесс
	В колодец опускается насос для откачки воды.
	От колодца до дома выкапывается траншея.
	Нагревательный кабель обмотан липкой лентой.
	В колодец вставляется труба, также она укладывается в траншею.
	В скважине установлено насосное оборудование.
	Труба входит в дом.
	Сразу делается выход для канализации. Также выкапывается траншея и укладывается труба с утеплителем.
	Разводка водопровода внутри дома.
	Установлены трубы горячей и холодной воды.

Вариант 1 — Установка накопительного бака

Есть некоторые правила, которые необходимо соблюдать при монтаже системы с накопительным баком:

• накопительный бак должен быть установлен как можно выше. Для этого подойдет чердак или верхний этаж. Бак необходимо утеплить, если чердак неотапливаемый;
• система должна быть дополнена насосом. Это устройство подключается вручную, также его работу можно автоматизировать;
• обязательно предусмотрите установку трубы, защищающей бак от перелива.

Подключение насосной станции к накопительному баку

Эта система удобна тем, что в доме создается значительный запас воды, который можно использовать, если, например, пропадет электричество. К недостаткам системы можно отнести небольшой напор в водопроводе.

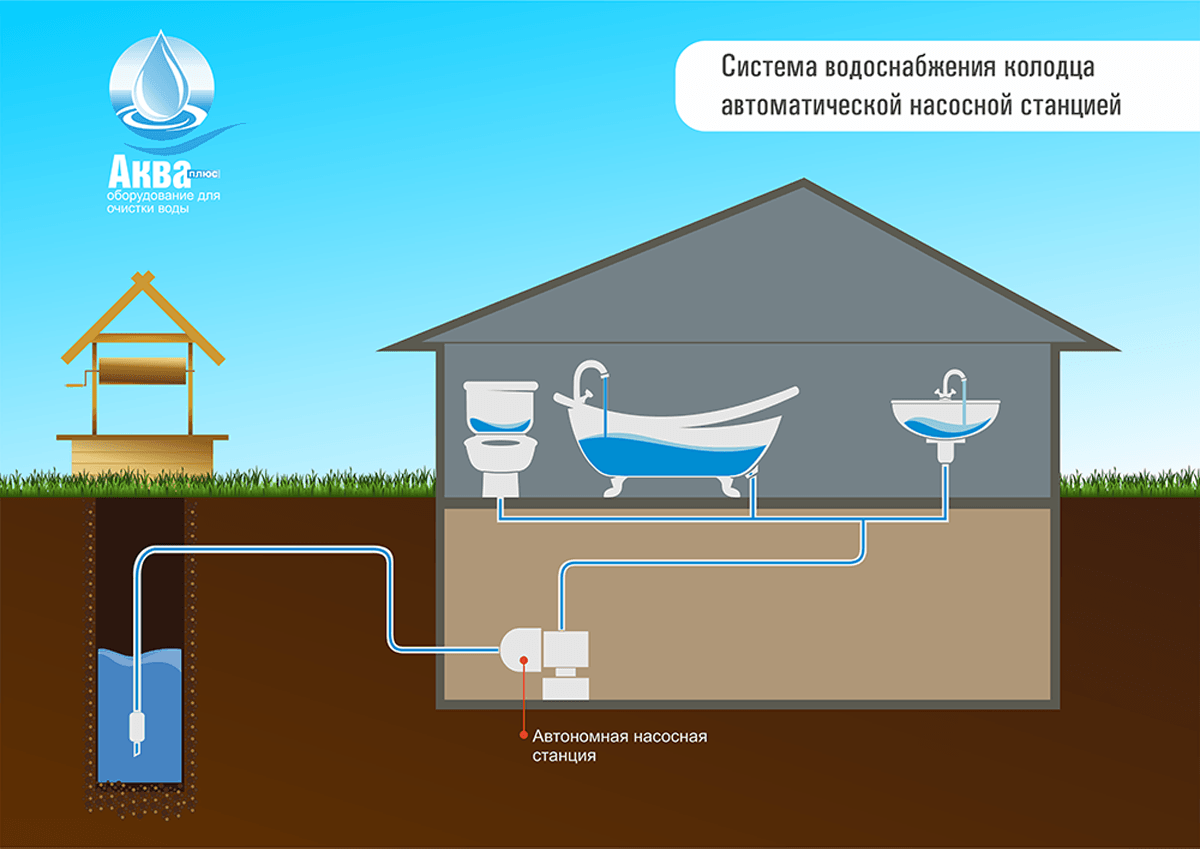

Вариант 2 — Установка насосной станции

Также можно выбрать систему с насосной станцией, которая также имеет множество преимуществ. Это такое устройство, которое сочетает в себе гидроаккумулятор, реле управления конструкцией и насос.

В этом случае оборудование запускается при минимальном количестве воды в баке. Когда бак полный, реле выключает агрегат.

Вы можете собрать насосную станцию ​​самостоятельно или купить уже готовый вариант. Конструкция комплектуется поверхностными и погружными насосами

Выбирая подходящее оборудование, нужно обращать внимание на производительность и мощность модели, а также объем бака

Если вы планируете использовать систему постоянно, то лучше выбрать автоматизированное устройство. Когда станция используется только летом, подойдет вариант с ручным механизмом управления.

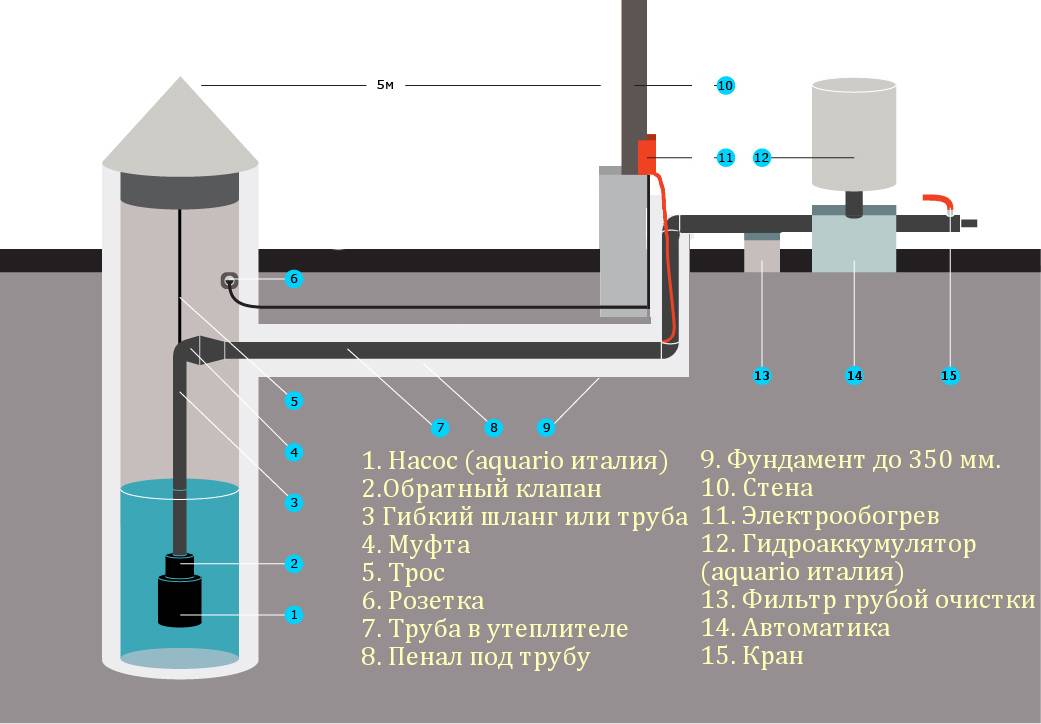

На схеме показаны основные элементы для подключения насосной станции

Выбор насосного оборудования и гидроаккумулятора

подходящий вид насосного оборудованиямодель нужной мощности3

Давление в системе должно соответствовать максимальному расстоянию от воды до верхней точки подачи воды (10 м по вертикали примерно равно 1 атм.), то есть при расстоянии 35 метров, давление будет составлять около 3,5 атм. Для налаживания системы водоснабжения при помощи поверхностного насоса потребуется следующее оборудование:

• штуцер, предназначенный для соединения трубы (шланги) и поверхностного насоса;
• труба (шланга), один край которой подсоединяется к насосу, а другой опускается в воду;
• обратный клапан, устанавливающийся на край шланга, опущенного в воду для предохранения от возврата воды из системы в колодец;
• сетчатый фильтр, соединяющийся с обратным клапаном;
• пятивыводной адаптер, реле давления и манометр, подсоединяющийся к насосу;
• гибкая подводка для соединения гидроаккумулятора и насоса.

Насосная станция представляет собой уже полностью укомплектованную систему, которая схожа с предыдущим вариантом сборки при помощи поверхностного насоса с одним единственным, но очень важным отличием: наличие стандартного встроенного гидроаккумулятора к сожалению не очень большого объёма (до 50 л). Именно поэтому применение уже готовой насосной станции приемлемо для семьи из 1−2 человек. В другом случае потребуется гидроаккумулятор большего объёма (примерно от 100 до 500 л), что возможно лишь при индивидуальной сборке, особенности которой описаны ранее. На сегодняшний день можно подобрать модель поверхностного насоса с подачей воды от 4 до 8 м3/час и с максимальным уровнем напора до 55 м.

В случае если расстояние от земли до уровня воды в колодце превышает 8 м, используется лишь погружной колодезный насос, имеющий большую стоимость в сравнении с предыдущим вариантом. В зависимости от модели глубинного насоса и финансовых возможностей различают:

• обычные и со встроенными поплавками, предназначенными для автоматического выключения оборудование в случае недопустимого понижения уровня воды в колодце. При использовании обычных моделей придётся следить за этим лично, так как работа насоса «вхолостую», может привести к его неисправности;
• вибрационные и центробежные. Центробежные погружные насосы обладают более высокими техническими характеристиками и отсутствием неприятного шума, что и отличает их от вибрационных моделей. Именно поэтому их применение в организации системы водоснабжения из колодца более приветствуется специалистами.

Расчёт необходимой мощности глубинного насоса и объёма подходящего гидроаккумулятора осуществляется стандартным методом, используемым для поверхностного оборудования. Данный вид насоса, как правило, имеет максимальную глубину погружения около 20 м. Для подвода воды в дом потребуется также обратный клапан, донный фильтр, гибкий шланг, полипропиленовые трубы диаметром 32 мм и соответствующие им пресс-фитинги для металлопластиковых труб, электрический кабель, утеплители, тройники и прочие мелкие комплектующие.

В качестве дополнительного оборудования, которое может стать определённой гарантией качественной работы системы являются ресивер и байпас. Первый защищает от возможных резких перепадов давления, а второй пригодится в случае отключения электричества или неожиданного выхода системы из строя.

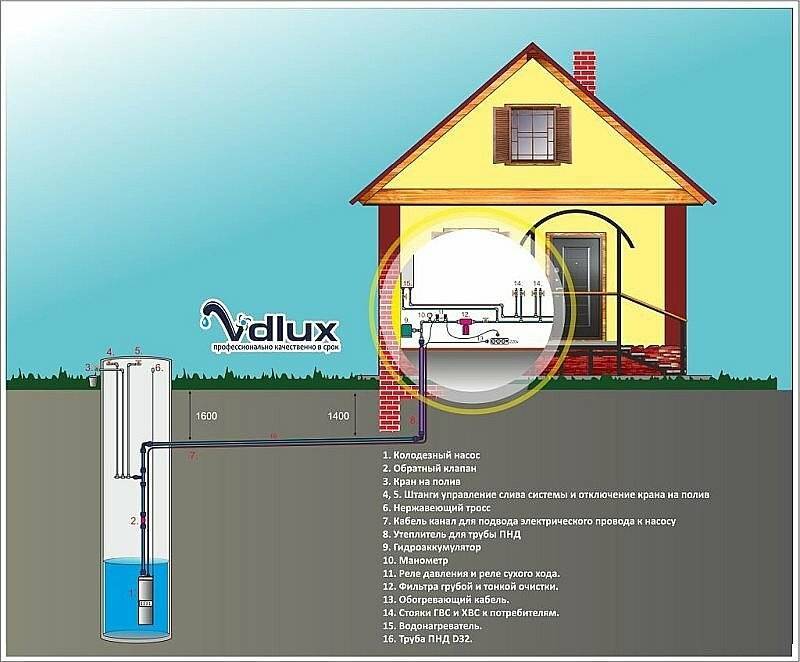

Составление схемы водоснабжения в загородном доме из колодца

Важно разработать при планировании системы автономной подачи воды своими руками схему водоснабжения в частном доме. Это позволит откорректировать последовательность всех работ и точно определить их длительность

При этом можно получить практически идеальный результат.

Составляя схему водоснабжения частного дома от колодца,нужно указать все элементы с обозначением мест размещения:

• источник воды – колодец;
• донный фильтр предназначен для защиты насоса от засоров, а также для очистки воды от крупных примесей;
• насос обеспечивает подачу воды из колодца в трубопровод;
• накопительный бак для воды;
• для автоматизации процесса подачи воды применяется реле;
• тройник позволяет выполнять разводку воды;
• трубы для подачи горячей и холодной воды;
• если есть горячее водоснабжение, то устанавливается бойлер;
• сантехническое оборудование;
• система канализация.

Стандартный вариант схемы водоснабжения

При составлении схемы важно придерживаться масштаба

Как провести воду из колодца в дом

Живя в городе, в привычной для нас обстановке, мы задумываемся о том, как повысить качество воды, используемой каждый день в быту, для пищевых целей. Но, отправляясь на дачу, любимое место отдыха множества белорусов, появляются совсем другие проблемы.

Просто купить фильтр для воды и установить его здесь недостаточно. Как минимум потому, что источника этой самой живительной влаги может не быть вовсе. Поэтому необходимо сначала обустроить место получения необходимого ресурса, затем организовать его подачу в дом, а уж потом думать о качестве.

Поэтому, станции обезжелезивания, умягчения, сорбции, питьевые фильтры способны нам пригодится на даче. Но только на завершающей стадии обустройства водопровода за городом.

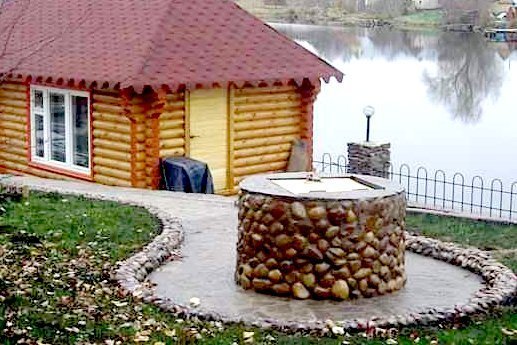

Почему колодец-это хорошо?

Многие выбирают именно этот источник живительной влаги на даче. Почему? Остановимся на основных плюсах данного выбора.

Затраты на обустройство минимальны. Даже если на участке нет колодца, вырыть и обустроить его будет относительно несложно и недорого, а еще быстро. Для рытья не требуется специальная буровая техника.
Универсальность. Воду из колодца удобно выбирать несколькими способами: с помощью насоса, с помощью обычного ведра. Если пропадет электричество, вы будете иметь доступ к водному ресурсу.
Достаточно долгий срок эксплуатации

Наверное, вы и сами обратили внимание, что колодцы могут служить чуть ли не веками.
Недорогое и достаточно легкое обслуживание. При возникновении необходимости колодец реально почистить самостоятельно

Не потребуется вызывать дорогостоящих специалистов.
Небольшое количество растворенного железа. Данной примеси гораздо меньше в сравнении с артезианской белорусской водой.

Принимая во внимание все особенности проживания и эксплуатации дачных, небольших загородных домиков, большинство останавливаются именно на вышеописанном источнике живительной влаги. И сталкиваются с интересным вопросом: как провести колодезную воду в дом?

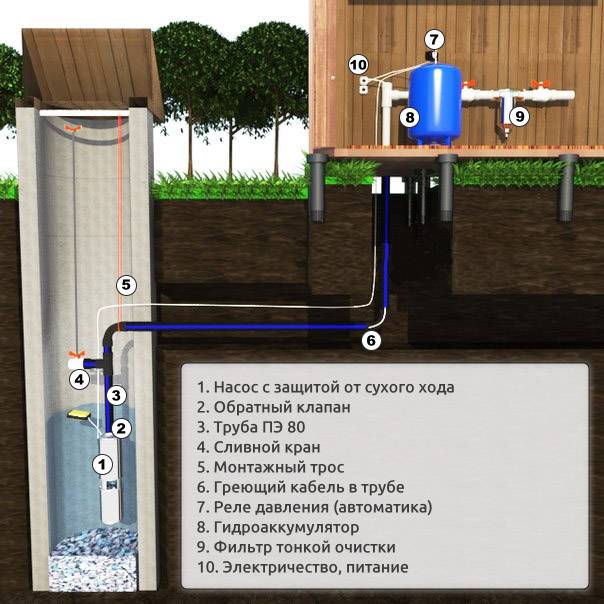

Проводим воду из колодца в дом

Если вы хотите, чтобы в вашем дачном доме постоянно была вода, рекомендуем вам стационарный вариант водопровода, предполагающий, что вы целый год будете его использовать. Он достаточно надежный, эффективный. Предполагает прохождение следующих шагов.

Шаг №1. Вычисляем предполагаемый средний расход жидкости, а также измеряем высоту подъема жидкости от колодца до верхней точки системы. Полученные цифры помогут выбрать подходящий погружной насос. Отметим, что давление в системе должно быть не менее 2,5 кг/см.

Шаг №2. Рисуем примерную схему водопровода из колодца. Учитываем все желаемые точки потребления, точку ввода в помещение, наличие/отсутствие фильтров, гидроаккумулятора. Определяемся с материалом, из которого будет сделан водопровод. Данная схема поможет вычислить количество всех необходимых для монтажа материалов, рассчитать сечение труб, подобрать фитинги, крепления и пр.

Шаг №3. Роем траншею к дому. Оптимальная глубина – около двух метров. Тогда вы обезопасите трубы от замерзания.

Шаг №4. Прокладываем необходимые трубы. Один конец подводится к дому, другой – к специально проделанному отверстию в кольце колодца. Напомним, что в траншею укладывается труба, а также электрический провод для насоса. И они нуждаются в хорошем утеплении, чтобы исключить возможное промерзание.

Материал для труб – полиэтилен или полипропилен.

Шаг №5. Монтируем насос. Соединяем его с трубой, опускаем в колодец. Глубина погружения выбирается самостоятельно. Он закрепляется на нужном месте с помощью веревки, проволоки. Питание на насос будет подаваться предусмотренным для этого проводом.

Важно!

• Погружной насос не нужно утеплять на зиму. Не требуется также предварительная закачка жидкости в подающую трубу. Если вы планируете его использовать в лютые морозы, рекомендуем утеплять сам колодец с помощью снега.
• Насос располагается на расстоянии более 0,8 м от дна. Не забудьте также установить донный фильтр.

Шаг №6. Установка гидроаккумулятора (стабилизирует работу системы), реле давления (поддержание постоянного давления в системе), реле сухого хода (при необходимости отключает насос).

Не забываем о фильтровочном оборудовании

При разработке и организации водопровода из колодца не забывайте о фильтрах. Как минимум вам понадобится магистральное устройство, которое позволит избавить влагу от песка, крупных нерастворимых частиц. Без него вы не сможете нормально использовать не очень качественную колодезную жидкость. Разве что, для полива.

Если вы планируете пить получаемую влагу, тогда нужно задуматься об установке питьевого фильтра. Подобрать его поможет специалист исходя из данных, полученных благодаря анализу воды.

Инструкция по устройству водоснабжения

Оборудование, предназначенное для контроля давления в водопроводе, должен устанавливать и подключать специалист. Для стабильной работы системы необходимо соблюдение следующих правил.

Требования к состоянию колодца

Выдержки из СанПиН 2.1.4.1175-02:

1. Колодец располагают на незагрязненном участке, выше выгребных ям, туалетов, складов удобрений и химикатов, промышленных предприятий и канализационных сетей по потоку грунтовых вод не менее чем на 50 м.
2. Для обустройства колодца непригодны участки, подверженные затоплению паводковыми водами или оползным деформациям, расположенные в заболоченной местности или на расстоянии менее 30 м от транспортных магистралей.
3. Оголовок (надземная часть) служит для защиты от засорения, водозабора и наблюдения. Он должен возвышаться над землей минимум на 0,8 м, иметь крышку или железобетонное перекрытие с люком. Над оголовком устраивают навес или будку. Рядом ставят ограждение.
4. Вокруг оголовка делают «замок» глубиной 2 м и шириной 1 м из промятой и уплотненной глины или жирного суглинка. Поверх «замка» должна быть отмостка из камня, кирпича, бетона или асфальта. Ее радиус — от 2 м, уклон — 0,1 м от колодца в сторону и вниз.
5. Стены колодезного ствола должны надежно защищать от проникновения стоков, верховодки. Рекомендуются железобетонные кольца. Допустимо использовать природный камень, кирпич (без трещин, не окрашивающий воду), дерево. Кирпич и камень кладут на раствор из цемента высоких марок без примесей.
6. В стенки шахты заделывают чугунные скобы для спуска в колодец при ремонте или чистке. Их располагают в шахматном порядке с шагом 30 см.
7. Водоприемная часть должна доходить до водоносного пласта. Для увеличения притока нижнюю часть стенок шахты можно делать с отверстиями или в виде шатра.
8. На дне отсыпают обратный фильтр из песка, гравия или гальки.

Прокладка водопровода.

Обрабатывать стены колодезные битумными материалами запрещено.

Нюансы прокладки труб

Основные правила прокладки труб колодезного водопровода с поверхностным насосом:

1. Траншею копать глубиной ниже уровня промерзания грунта. Обязателен уклон в сторону колодца не менее 2°.
2. Трубопровод необходимо утеплить. Варианты — надеть поверх труб специальные «скорлупы» из теплоизолирующего материала (например, из пенополистирола) или проложить водонагревательный электрокабель (эффективнее, но повышаются расходы на электроэнергию).
3. В стенке шахты высверлить отверстие. Предварительно воду из колодца откачать.
4. В отверстие завести трубу и согнуть вниз.
5. Заделать щели между всасывающей трубой и входным отверстием в стене ствола. Если колодец из бетонных колец, то подойдет смесь цементного раствора или плиточного клея с жидким стеклом.
6. Установить на входе в трубу сетчатый фильтр. До дна колодца должно оставаться не менее 50 см.

Для колодезного водопровода пригодны трубы металлические, металлопластиковые, полипропиленовые.

Утепленный трубопровод.

Осуществляем внутреннюю разводку

Способы разводки труб водоснабжения в дачном или загородном доме:

1. Последовательный. Это самая простая и экономичная схема. От стояка труба идет к первому сантехническому прибору, от него ко второму и т. д. Недостатки способа — подходит только при небольшой потребности в воде, так как при включении сразу нескольких точек водозабора напор падает; невозможно отключить 1 прибор в случае поломки.
2. Коллекторный. Каждый сантехнический прибор подключается непосредственно к основной трубе. Для этого устанавливают коллектор — устройство из нескольких запорных кранов, распределяющее поток воды. Достоинства — равномерность напора во всех точках водозабора; возможность отключить при необходимости любой прибор или понизить напор в тех, которые наименее востребованы. Недостатки — сложнее и дороже, чем последовательная схема.

Трубы можно «спрятать» в стенах домика, проделав штробы, или оставить на виду. Второй вариант выглядит хуже, но проще в установке и обслуживании.

Как собрать временную магистраль из пластиковых труб?

При обустройстве временного водопровода соединение с помощью сварки или склеивания исключено, что предотвращает возможность демонтажа перед зимним застоем. Для его сооружения применяют полимерные комбинированные фитинги с резьбой из металла.

Применят все виды ПП труб. Материал под маркой PN-10 хорошо служит для участков с холодной водой. Внутреннюю разводку от греющего воду устройства до точек водозабора производят с применением труб PN-20, можно PN-25. Соединительные и угловые детали подбирают по номенклатуре труб. Для многократного демонтажа водопроводной магистрали от колодца служит полимерная муфта с оцинкованной накидной гайкой. Дополнительно потребуются комплекты для размещения точек полива с приспособлениями для фиксации шланга. Сливное устройство для временной установки не потребуется.

Схема водоснабжения дома из колодца

Функциональные детали колодезного водоснабжения идентичны комплектующим других разновидностей локальных систем и представлены следующими элементами:

• собственным колодцем, используемым в качестве автономного источника;
• помповой станцией, предназначенной для подъема на поверхность и подачи воды в дом;
• накопительным баком или гидроаккумулятором;
• внешней подающей магистралью;
• подготавливающей системой;
• внутренним трубопроводом;
• автоматическим блоком управления, отвечающим за работу оборудования.

Отличия между различными методами устройства индивидуального водоснабжения начинаются с момента выбора насосного агрегата и определяются временем проживания на приусадебном участке.

Рассмотрим подробнее основные элементы трубопровода схемы с гидроаккумулятором, соединяющие колодец с жилыми помещениями. Базовым механизмом для подачи воды является глубинная или поверхностная помпа. Для ее подвешивания используется стальной трос с прикрепленным кабелем электрического питания. Для поставки жидкости в дом предусмотрено подключение насоса к магистральному трубопроводу. Разводка внутри частного строения предназначена для распределения по требуемым точкам.

Накопительный резервуар и котел отопления размещают в отдельном техническом помещении. Гидроаккумулятор предотвращает возможный гидроудар конструкции, с помощью реле отслеживая изменения показателей давления в системе. Установленный в нижнем положении специальный сливной клапан при необходимости обеспечивает консервацию.

Схема водоснабжения.

Подводка воды к точкам потребления (на кухне, в санузле и пр.) из бойлерной осуществляется с помощью внутренних коммуникаций. Котел отопления целесообразно устанавливать для постоянного обогрева жилых комнат и обеспечения горячего водоснабжения для хозяйственных нужд.
