Система Ленинградка для обогрева
Рассматривая на отопление частного дома своими руками схемы Ленинградка является одним из широко используемых вариантов. Это однотрубная система теплоснабжения. В ней нет обратки и подачи воды. Движение осуществляется по замкнутому контуру, который имеет вид кольца и на который устанавливаются радиаторы.
Оборудовать отопление частного дома Ленинградка своими руками очень просто. Отличительной чертой является малый расход труб. Стоимость монтажа сильно зависит от материала труб, но, как правило, всегда является вполне приемлемой. Правда, есть некоторые недостатки. Например, при большой длине магистрали Ленинградка является неэффективной. Используются только трубы с большим диаметром, что плохо сказывается на внешнем виде помещения, а также повышает стоимость обогрева.
Когда создается система отопления частного дома Ленинградка своими руками, важно помнить о соблюдении некоторых правил. Например, подающая труба должна проходить по периметру сооружения
При этом если используется природный тип циркуляции теплоносителя, магистраль должна располагаться под уклоном. Расширительный бачок надо монтировать в наивысшей точке обогревательной системы. Подключение радиаторов выполняется либо по диагонали, либо снизу.

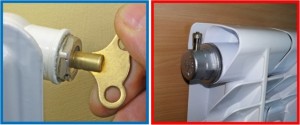

Поэтому желательно оснастить конструкцию краном Маевского. Если в системе имеется циркуляционный насос, его надо устанавливать после расширительного бака. Со временем система Ленинградка начинает работать менее эффективно. И вызвано это тем, что на стенках трубопровода образуется слой накипи. Это приводит к снижению скорости циркуляции воды и возрастанию затрат энергии для нагрева теплоносителя. Зная, как промыть систему отопления в частном доме, подобную проблему легко решить. Желательно, чтобы чистку конструкции выполнял специалист.
Промывка может проводиться с использованием химических реагентов, которые разъедают все загрязнения, образовавшиеся на стенках труб. Используется часто и гидропневматическая промывка. Существуют и другие способы. Выбор метода осуществляется исходя из материала изготовления магистралей, особенностей системы, степени и характера загрязнения.
Подводя итог, можно сказать, что система отопления частного дома своими руками – легко осуществимая задача. Главное знать принцип работы системы, уметь подобрать наиболее подходящую схему разводки. Прежде чем выполнять монтаж, надо подготовить все необходимые инструменты, ознакомится с рекомендациями специалистов, правилами и четко следовать им во время установки системы. Помните, что грамотно оборудованная система – это залог эффективного обогрева помещения.
Радиаторная сеть: 4 способа разводки труб
Перед тем, как сделать отопление, изучите все возможные варианты обустройства, чтобы выбрать оптимальный вариант. На выбор влияют потребности семьи и особенности здания. Сейчас находят применения следующие типы разводки отопления для частных домов:
- «Ленинградка». Состоит из одной трубы, в которую врезаны батареи.
- Двутрубная. Она же именуется тупиковой.
- Двухтрубная попутная, какольцованная.
- Коллекторная.
Если здание двухуровневое, имеет смысл воспользоваться комбинированной схемой отопления частного дома. Это когда на нижнем этаже система коллекторная, а на верхнем – попутная. Ленинградка и двухтрубная работает автономно без подключения насосного оборудования. Движущей силой является конвекционное перемещение жидкости по трубопроводу, когда горячая вода выдавливается вверх, а после остывания направляется вниз.
Однотрубный вариант подключения
Вдоль наружной несущей стены каждой из комнат прогладывается трасса, по которой пускается теплоноситель от котла. Периодически врезаются радиаторы. Чаще всего их размещают под подоконником.
Особенность такого водяного отопления в том, что отработанный теплоноситель из батареи возвращается в общий контур, смешивается с горячей водой и направляется к следующему. Поэтому чем дальше комната, тем большее количество секций потребуется, так как жидкость остынет.
Также при выборе учитывайте, что:
- Минимальный диаметр труб – 20 мм, если они изготовлены из металла. Для металлопластика сечение от 26 мм, а полиэтилена – 32 мм.
- Максимальное число батарей – до шести. В противном случае приходится увеличивать сечение трубопровода, что повлечет удорожание на 15-20%.
- Регулировать температуру в комнатах сложно. Поворот ручки регулятора на одном радиаторе приводит к изменению температурного режима по всему контуру.
Это эффективное отопление загородного дома, общей площадью от 60 до 100 квадратных метров. Но это самый недорогой способ отопить, скажем, дачу. Даже если здание двухэтажное, проблем не возникнет, если собрать два контура, по отдельной ветви на этаж.
Двухтрубные схемы кольцевая и тупиковая
Эти два способа организации отопления отличны тем, что есть два контура: прямой и обратный. Первый предназначен для подачи разогретого теплоносителя к батареям. Второй – отводящий. По нему вода после охлаждения течет обратно к котлу. А между собой такие системы отличаются по следующим признакам:
- В случае с тупиковым вариантом жидкость протекает до последнего потребителя через предыдущие, а затем по отдельной трубе направляется для разогрева.
- Кольцевая петля Тихельмана предполагает одновременное течение подачи и отвода в одном направлении по радиаторам последовательно с возвратом в котельную.
При этом в первом случае плечо может быть не одно, а несколько. Вторая схема предполагает два контура, взаимодействующих в рамках единой линии.
Несмотря на то, что себестоимость такой системы выше, чем однотрубной, популярность обусловлена целым перечнем преимуществ:
- Все батареи прогреваются одинаково.
- Соединительные трубы имеют малый диаметр (15-20 мм).
- Число точек потребления не ограничено.
- Температурный режим устанавливается для каждого помещения.
Самостоятельная сборка тупиковых ветвей не составляет труда даже у начинающего строителя. Кольцевая система монтируется чуть сложнее, так как приходится «обводить» дверные проемы. Трассу монтируют в стенах поверху или в полу под порогом.
Коллекторная система
Для подвода теплоносителя к потребителям используют лучевой принцип и распределительная гребенка. Последняя устраивается под полом в глубине здания ближе к центру. От гребенки к котлу прокладывается две трубы. Такое же количество проводится к каждому радиатору. Спрятать разводку можно под цементную стяжку или между лагами в перекрытии
Важно, чтобы гребенка была оснащена вентилем для сброса воздуха
Помимо основных преимуществ, которые присущи тупиковым системам, такой способ обогрева имеет и ряд дополнительных достоинств:
- Какой бы ни был интерьер, его не портит трубопровод, ведь все спрятано в полу.
- Регулировка проста и удобна, так как вентили монтируются в общем распределительном шкафу.
- Установка электронного блока управления полностью автоматизирует систему, делая ее абсолютно автономной.
Монтаж системы отопления своими руками
Монтажные работы следует начинать с установки отопительного котла. Если мощность оборудования не превышает 60 кВт, ставить прибор можно на кухне, если она выше, для котла следует отвести отдельное помещение. К источникам тепла, которые сжигают разные виды топлива, нужно обеспечить приток воздуха. Кроме того, необходимо обеспечить отвод продуктов горения. Сделать это можно при помощи правильно обустроенного дымохода.
При установке котла отопления нужно соблюдать определённые правила. Расстояние до ближайшего оборудования и стен должно быть не менее 0,7 м. Обвязка агрегатов, которые работают на разных видах топлива, практически не отличается. На рисунке показан вариант обвязки газового котла с принудительной системой циркуляции.
Данный способ обвязки используется чаще всего. Другие схемы предусматривает наличие собственных насосов, чтобы обеспечить непрерывную циркуляцию нагретого теплоносителя.
Если для обслуживания отопительной системы используются твёрдотопливные теплогенераторы, при их подключении нужно учитывать такие нюансы: вследствие инертности прибора может произойти перегрев теплоносителя и его закипание. Чтобы избежать неприятных ситуаций, необходимо устанавливать циркуляционный насос на обратке. Также монтируется дополнительная система безопасности, которая состоит из таких элементов:
- предохранительный клапан;
- автоматический воздухоотводчик;
- манометр.
Важную функцию выполняет предохранительный клапан, ведь именно он отвечает за сброс лишнего давления в тех случаях, когда теплоноситель перегревается. Наиболее эффективная схема обвязки твёрдотопливного котла представлена на рисунке ниже.
Ещё одной проблемой, с которой часто сталкиваются при эксплуатации отопительной системы на твёрдотопливных котлах, является скопление конденсата на элементах агрегата. Происходит это вследствие попадания холодной воды с раскалённую срезу. Чтобы предупредить конденсацию теплоносителя, в системах устанавливают трёхходовый клапан и байпас.
Монтаж труб отопления
Обустроить отопительную систему в частном доме невозможно без трубопровода. В старых домах встречаются чугунные трубы из прошлого века. Они могут похвастаться длительным сроком эксплуатации, прочностью и надёжностью. Однако сегодня такие изделия применяются крайне редко, ведь их практически полностью вытеснили более лёгкие, удобные и дешёвые трубы, которые могут быть изготовлены из таких материалов:
- сталь;
- медь;
- нержавеющая сталь;
- полипропилен;
- полиэтилен;
- металлопластик.
Выбор и установка радиаторов
Это раньше доступны были традиционные, чугунные, не весьма эстетичные батареи, которые применялись в каждом частном доме или многоэтажках. Сегодня же в специализированных магазинах отопительной техники моделей радиаторов настолько много, все они отличаются друг от друга ценой, техническими характеристиками, внешним видом, что могут возникнуть затруднения с выбором. Как правило, классифицируют эти изделия в зависимости от материала, из которого они изготавливаются.
- Алюминиевые батареи лёгкие, прочные, надёжные, имеют отменные показатели теплоотдачи. Изделия выполняются из цельного сплава, что обеспечивает их долговечность;
- Биметаллические радиаторы применяются преимущественно в системах центрального отопления. Внутри они оснащены трубчатым каркасом из стали;
- Стальные панельные батареи – лучший вариант, который специалисты рекомендуют для использования при обустройстве отопительной системы в частном доме. Для регуляции температуры воздуха в помещении можно установить термостатические вентили;
- Чугунные радиаторы отопления сегодня представлены в широком ассортименте. Это не советские «гармошки», а долговечные, безопасные и надёжные изделия, которые характеризуются привлекательным дизайном.
Тип системы отопления и вид теплоносителя зависит от этажности и площади дома, доступности того или другого топлива. Обустроить отопительную систему в частном доме можно своими руками, если придерживаться рекомендаций по выбору и монтажу оборудования.
Отопление по типу энергоносителя
Типовая котельная с двумя котлами. Слева установлен электрический котел, справа газовый
Любой вид отопления частного дома отличается по способу «производства» тепла. Каждое устройство в процессе нагрева использует различные компоненты энергоносителей. В зависимости места установки, технических параметров помещения, здания, подводки самого источника питания принято использовать несколько видов топлива. Питание отопительных устройств, отличается видом топлива и методом подводки.
Сюда входят следующие варианты:
- Газовое;
- Твердотопливное;
- Электрический котёл.
Применение газового отопления (пропан-бутан) предусматривает использование специального оборудования и дополнительных систем (котлов, АГВ), что обеспечивает правильную дозировку, безопасную подачу и распределение топливной смеси в процессе выработки тепла (горении). Газовое отопление дома считается эффективным способом нагрева со сравнительно небольшой стоимостью.
Твердотопливный способ нагрева, включает использование в качестве энергоносителей уголь, дрова, прессованных брикетных изделий. При этом используются особые конструкции котловых устройств, адаптированных для таких условий эксплуатации. В зонах, где затруднена подача газа или электричества это единственный альтернативный вариант осуществить обогрев жилища.
Работа электрического отопления дома заключается в использовании электроэнергии сети. Данный вид обогрева устанавливается в местах присутствия токовых сетей. Не требует дополнительных источников питания, достаточно экономичный и экологически чистый способ. В качестве нагревающих элементов применяют электрические тэновые блоки.
Недостатки
Минусы газового отопления:
- Установка датчика. Газ опасен, поэтому нельзя допускать его утечек. Датчик – гарант безопасности.
- Нерациональность на небольших площадях. Монтаж оборудования требует больших затрат. Котел и трубы занимают много места, поэтому установка системы невыгодна в маленьких домах. Газовый котел лучше всего использовать в жилье больше 100 кв. м.
- Повышенная опасность. Горелка для розжига имеет открытый огонь.
- Оборудование дымохода. Это обязательно, потому что необходимо выводить из топки продукты горения. Труба, через которую они выходят в атмосферу, чаще всего бывает громоздкой, а это ухудшает внешний вид дома.
- Оборудование хорошей вентиляции.
- Согласование работ. Когда схема газового отопления разрабатывается хозяином самостоятельно, проект нужно согласовывать со службой по надзору за газом, иначе монтировать отопление запрещено.
- Котел выбирается в соответствии с климатом. При резком падении атмосферного давления появляется копоть, оборудование быстро изнашивается. Самостоятельное изготовление котла, работающего на газе, невозможно.
Газовая котельная
Как подключить радиатор отопления
Немаловажным фактором, обеспечивающим нормальную работу системы отопления, являются используемые радиаторы. Существует много разновидностей таких изделий, изготавливают их разной формы и из разного материала, добиваясь от них максимальной теплоотдачи, но основную роль при обогреве помещения играют другие факторы:
1. Количество секций радиатора. Установившаяся практика рекомендует задействовать одну секцию на обогрев трех кв.м. площади, при этом температура теплоносителя должна составлять семьдесят градусов.
2. Каким образом подключен радиатор к системе отопления. Приведенный ниже рисунок позволит оценить, насколько различается при различных способах подключения батарей эффективность обогрева:
Примеры подключения радиаторов отопления
3. В каком месте и как осуществляется установки радиатора.
Места установки радиаторов отопления
Эти данные должны заставить более тщательно отнестись к задаче определения места установки радиатора. И если обычно батарею располагают под оконным проемом (по центру), и это вполне правильное решение, то вот установка любых декоративных экранов или других предметов декора (шторы, занавески) ухудшает теплоотдачу и эффективность обогрева.
Существующее многообразие вариантов реализации системы отопления дает возможность любому выбрать наилучшим образом подходящий под собственные силы, умение и средства.
Открытая и замкнутая система
К открытой системе отопления частного дома относится способ естественной циркуляции воды в радиаторах и трубах. Работает за счёт разницы температуры (закон термодинамики). Считается самой простой, энергонезависимой разработкой. Обязательно наличие расширительного бачка и использования только воды. Вся схема требует наличия котлового оборудования, расширительного бачка, трубных элементов, метизов и радиаторных батарей. Плюсом считается дешевизна, использование котлов на всех видах топлива, простое обслуживание.
В закрытой системе все элементы установлены герметично, полностью отсутствует испарения теплоносителя в отличие от открытой схемы. Полный разгон теплоносителя осуществляется с использованием насоса. Такой способ называется принудительной циркуляцией. В конструкции используются все элементы, описанные выше плюс циркуляционный насос. Добавочным элементом считается клапан сброса давления в расширительном бачке. Благодаря этому происходит деаэрация теплоносителей в системах.
Ошибки во время установки
При самостоятельном монтаже отопительной сети можно допустить много ошибок. Именно поэтому многие и рекомендуют, если не полностью доверить установку специалистам, то хотя бы проконсультироваться. Рассмотрим пять ошибок, которые монтажники считают основными:
- Выбор теплоносителя был сделан неправильно.
- При обвязке теплового генератора были допущены оплошности.
- Отопительная сеть была выбрана неправильно.
- Неграмотная установка арматуры и труб.
- Неправильный монтаж и подключение отопительных приборов и оборудования автоматизации.
Часто котёл ещё используют и для обогрева воды на потребности ГВС. Тогда на обогрев комнат тепла недостаточно. Теплогенератор не функционирует на 100%, и теплоноситель в радиаторах не нагревает жидкость до требуемой температуры.
Обвязка котла должна не только выполнять свои функции, но и быть безопасной. К примеру, на обратке насос надо установить перед теплогенератором. Насосный вал к тому же должен располагаться горизонтально.
Расширительная ёмкость используется объёмом 10% от всей воды в сети. При использовании открытой схемы её устанавливают на самом верху, если схема закрытая, то монтируют перед насосом. Между ними располагают грязевик, установленный горизонтально пробкой к низу.
А вот если была неправильно выбрана сеть отопления, то получится перерасход средств за материалы и установку. Часто тогда приходится отопительную систему переустанавливать, а это – лишние траты.
Наиболее часто эта ошибка встречается при монтаже однотрубной сети, когда на одну ветку присоединяют 4-5 батарей. В результате они не обогреваются.
Рассмотрим недостатки автономного отопления частных домов:
- Понадобится покупать оборудование, комплектующие детали, стройматериалы.
- Если не покупать автоматическое управление, то понадобится наблюдение за рабочим процессом.
- Если котёл приобретён на жидком либо твёрдом топливе, то придётся наполнять бункер.
- Имеется опасность, что появится свищ и протечёт теплоноситель.
Правда, преимуществ у автономного отопления более, чем достаточно:
- Универсальность. Можно выбрать котлы по типу энергетического носителя или сформировать комбинированную сеть.
- Рынок стройматериалов представлен большим выбором комплектующих деталей. Купить необходимые элементы можно по разной стоимости.
- Легко настраивать. Схема позволяет регулировать температуру.
- Воздух в помещениях не пересушен.
- Если монтирован отдельный контур, присоединённый к котлу, то можно организовать подачу горячей воды.
- Использование автоматических датчиков даёт возможность управлять процессом через интернет, Wi-Fi или GPS.
Одноконтурное отопление частного дома своими руками
Выбирая ту или иную систему для монтажа одноконтурного отопления в частном доме, стоит учесть несколько соображений:
- Простую проточную систему, несмотря на ее дешевизну и быстроту установки, ставить не стоит. Она практически не регулируется, и температура в комнатах будет очень сильно различаться.
- Горизонтальная схема предпочтительнее вертикальной. Она подходит для любого дома и гораздо проще в монтаже и обслуживании.
- Вертикальные системы монтируют только в домах с двумя этажами и более. Они подходят для небольших комнат, которые можно согреть одним радиатором. Это значительно ограничивает возможности применения.
Самая распространенная и востребованная однотрубная система – горизонтальная «ленинградка» с регулируемыми байпасами. Ее многие хозяева монтируют своими руками и считают одной из самых надежных.
Несколько советов:
В дачах и домах, где часто отключают электричество, лучше установить однотрубную систему гравитационного типа, в которой вода движется без насоса. Тогда при отключении света не пропадет отопление.
В домах с постоянным проживанием вместо воды используется незамерзайка
Поэтому при покупке труб и радиаторов обратите внимание на их совместимость с такими растворами.
К такой тепловой конструкции хорошо подходят алюминиевые батареи. Они хорошо нагреваются, быстро отдают тепло и эстетично выглядят
Поскольку в частном секторе практически не бывает резких скачков давления, моделям из алюминия ничто не угрожает. Прекрасно работают и изделия из биметалла. Они долговечны, практичны, совместимы с водой и незамерзающими жидкостями.
Одноконтурные теплосистемы рано списывать со счетов. Многие владельцы домов и дач выбирают именно эти конструкции и довольны их работой.
Монтажные работы
Первый этап монтажа системы отопления – установка и обвязка котла. Согласно нормативам, мощные устройства (от 60 кВт) устанавливаются только в специально отведённых для них помещениях – котельных. Но, если мощность ниже 60 кВт, котёл можно расположить в кухне.
Согласно нормативам, котлы с твёрдым и жидким топливом не могут быть установлены в помещениях с плохим притоком воздуха. Ещё одно обязательное условие – устройство дымохода.
Любое оборудование имеет паспорт и руководство, где указаны доступные величины промежутков до ближайших объектов в доме. Если в руководстве отсутствуют эти данные, то монтаж нужно производить согласно таким правилам:
- Проход между котлом и другими объектами должен составлять не менее 1 метра.
- Ближайшее оборудование должно располагаться за 70 сантиметров от котла.
- Два котла должны располагаться на расстоянии 1 метра друг от друга. Расстояние между котлами, если они расположены друг напротив друга, должно составлять не менее 2 метров.
Особенности выбора оборудования и материалов
В последнее время наиболее популярным источником тепловой энергии в частном доме становится настенный двухконтурный газовый котел с электронной системой управления.
Это своеобразная миникотельная компактных размеров с автономной инфраструктурой: 1) камерой горения; 2) устройством отвода отработавших газов (коаксиальным дымоходом); 3) теплообменником; 4) циркуляционным насосом; 5) расширительным баком; 6) фильтрами очистки теплоносителя и пр.
Электронная (компьютеризированная) система управления котлом достаточно информативна, многофункциональна и представительна.
Схема настенного двухконтурного газового котла с электронной системой управления. Нажмите для увеличения.
Третье достоинство – возможность использования технологии не верхнего, а нижнего разлива, исключающего необходимость обеспечения самотечной циркуляции теплоносителя. При выборе и закупке котла не стоит экономить, ибо это – главный и основной элемент системы отопления частного дома.
Остановимся на функциональных характеристиках котла.
Важно помнить главное: при выборе модели следует остановиться на варианте, который предназначен для отопления площади помещения, в 2 раза превышающей реальную площадь. Это необходимо сделать для того, чтобы не заставлять котел натружено работать, а давать ему возможность отдыхать
Увеличение стоимости покупки составит в пределах 10-15%; однако ресурс службы котла возрастет в 2-3 раза, а количество потребляемого природного газа сократится на 5-10%.
Вторая составляющая выбора – это материал трубопровода. Здесь явно прослеживается соперничество металлопластиковых и полипропиленовых образцов. У каждого есть достоинства и недостатки:
- металлопластиковые трубы хорошо гнутся, принимая необходимую форму, но недостаточно стойки к механическому воздействию;
- полипропиленовые трубы механически прочны, но обладают повышенным коэффициентом удлинения при перепаде температур.
Это означает, что металлопластик целесообразно применять для монтажа внутренних коммуникаций («теплого пола» и пр.), а полипропилен – для наружной прокладки трубопроводов.
Еще одна ипостась выбора комплектующих системы отопления – это радиаторы (или батареи) и соответствующая фурнитура (клапаны, краны). Современные технологии предлагают использования алюминиевых или биметаллических вариантов. Их отличает повышенная теплоотдача.
Выбрав хороший радиатор, Вы надолго обеспечите себя теплом в доме.
При подсчете количества радиаторов необходимо учитывать объем каждого отапливаемого помещения, теплопроводность стен, количество оконных проемов, ориентацию помещения в системе «север-юг», географию помещения с точки зрения климатического пояса и пр.
Специалисты сходятся во мнениях, что в среднерусской полосе одна секция радиатора отапливает от 1 до 2 кв. м.
Последний фактор выбора – тип теплоносителя. Здесь разброс вариантов небогатый: либо вода (специальным образом очищенная), либо морозостойкая жидкость («незамерзайка»).
Выбор обусловлен степенью хозяйского контроля за возможностью отказа котла и промерзанием системы отопления. Так, замерзшая водяная система отопления загородного дома, оставленного без присмотра на неделю, может вывести из строя котел и радиаторы, что приведет к дорогостоящему ремонту.
