Проверка контура заземления в розетке мультиметром

Использование лампы накаливания для тестирования розетки

Первый вариант тестирования заключается в использовании любой лампы накаливания, которая рассчитывается под напряжение сети, для этого потребуется изготовить самодельное устройство:

1. Подготовить патрон для лампы накаливания.
2. Подсоединить к патрону провод с двумя жилами (25 сантиметров).
3. Потом в патрон необходимо вернуть лампочку.

Концы проводников необходимо очистить от изоляционного слоя острым лезвием примерно на 8 миллиметров. Конечно, чтобы обезопасить себя, лучше установить на проводники наконечники — на этом изготовление тестирующего прибора завершается. Наглядный пример самодельного устройства для проведения проверки представлен на иллюстрации ниже.

При желании можно взять любой патрон с проводниками от ненужного осветительного прибора

Тестирование розетки лампочкой: пошаговая инструкция

Шаг 1. Необходимо подключить автомат питания электросети.

Подключаем питание

Шаг 2. Теперь следует взять подготовленный прибор и присоединить его концы на контакты розетки.

Если лампа ярко светит, то это свидетельствует о том, что электрическая цепочка целая, а прибор функционирует без перебоев

Шаг 3. Теперь останется проверить заземление. Так, конец одного провода прибора присоединяют к контакту заземляющей шины, а оставшимся концом дотрагиваются по очереди к контактам розетки.

Если при тестировании загорается лампочка, то розетка считается заземленной. В других случаях она не является безопасной.

Что можно использовать для измерения

Наличие заземления и величину его сопротивления можно определить с помощью разных приборов. Простой тестер любой человек способен изготовить своими руками.

Мегаомметр

Для проверки заземления он не годится. Этот прибор предназначен для определения сопротивления изоляции проводов, величина которого измеряется в кило- и мегаомах.

Оценку работоспособности PE-контура проводят с помощью другого устройства – специального омметра.

От простого аналога он отличается следующим:

• особой схемой;
• наличием в комплекте больших электродов для вбивания в грунт и длинных отрезков проводов, намотанных на катушки;
• уличным исполнением, рассчитанным на эксплуатацию на открытом воздухе (диапазон рабочих температур составляет -25…+60°С);
• напряжением источника питания – 4,5–9 В.

Примеры популярных марок:

• М-416;
• ИС-10;
• СА 6412;
• SEW 1820 ER;
• SEW 2705 ER.

Омметры для измерения сопротивления заземления делятся на 3 вида:

1. Стрелочные (аналоговые) с источником питания в виде малогабаритного ручного генератора.
2. То же, но с гальваническими батареями.
3. Электронные с ЖК-дисплеем и памятью для хранения результатов проверок.

Принцип действия прибора основан на законе Ома для участка цепи: R=U/I. Согласно ему, для количественной оценки сопротивления нужно подать на исследуемый проводник известное напряжение и измерить силу протекающего в нем тока.

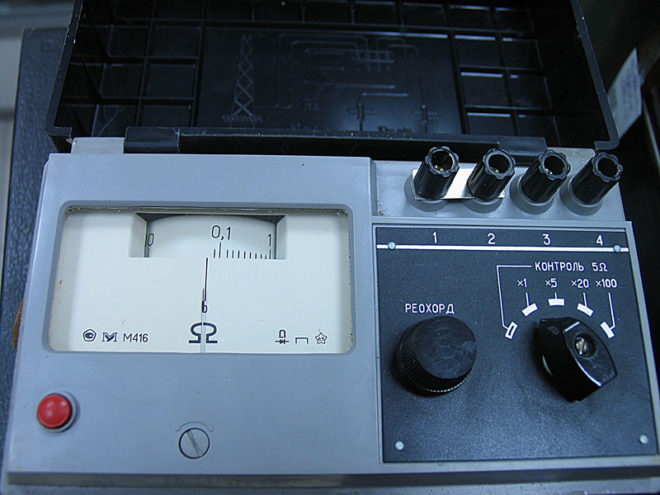

Порядок работы с прибором полезно рассмотреть на примере классической стрелочной модели М-416:

1. Устанавливают омметр в строго горизонтальное положение и нажимают красную кнопку для калибровки (стрелка должна указать на «0»).
2. Вбивают в землю основной и вспомогательные электроды и подключают их к прибору согласно изображенной на его крышке схеме.
3. Устанавливают переключатель диапазона измерений В1 в положение «х1».
4. Производят замер: нажимают красную кнопку и вращают ручку переменного резистора («Реохорд») до тех пор, пока стрелка не вернется на «0».
5. Рассчитывают результат путем умножения показаний шкалы реохорда на множитель – в данном случае на 1.

Если сопротивление выше 10 Ом, переключатель В1 устанавливают на позицию «х5», «х25» или «х100». После повторения операции показания шкалы реохорда умножают на 5, 25 и 100 соответственно.

Мультиметр

Домашний тестер уступает по функциональным возможностям профессиональным омметрам. С его помощью можно только проверить наличие контакта с заземлителем и примерно оценить, насколько тот работоспособен. Но зато мультиметр дешев и имеется в каждом домашнем хозяйстве.

Порядок действий:

1. Установите переключатель прибора в сектор «~V» (ACV) на позицию 600 В или 700 В (зависит от модели).
2. Коснитесь одним щупом фазной клеммы, другим – нулевой.
3. Снимите показания и мысленно зафиксируйте их (на индикаторе должно отобразиться «220» или около того).
4. Не меняя положения первого щупа, отнимите второй от нулевой клеммы и коснитесь им контакта заземления.
5. Снимите показания и сравните с первым результатом.

Возможны следующие варианты:

• второй результат лишь немногим меньше первого: заземление исправно;
• выявлена большая разница между показаниями: контакт есть, но слабый;
• во второй раз прибор показал «0»: PE-контур не работает.

Самодельный тестер

При отсутствии мультиметра можно изготовить самодельный индикатор.

Порядок действий:

1. К контактам патрона припаяйте 2 провода.
2. Зачистите их концы.
3. Вкрутите в патрон лампочку.

Для проверки коснитесь концами проводов фазной и нулевой клемм. Если самодельный тестер загорелся, переместите «щуп» от нейтрали к контакту заземления.

Возможны такие варианты:

• индикатор не горит – заземление отсутствует;
• наблюдается тусклое свечение – контакт есть, но слабый;
• лампочка светит почти так же ярко, как при проверке, – PE-контур исправен.

Монтаж

Итак, перейдем непосредственно к описанию того, как выполнить заземление в частном, загородном доме или на даче своими руками. Для самостоятельной сборки заземляющего контура в загородном доме, садовом участке или на даче нам понадобится стальной уголок, прут или труба, а для стержней – оцинкованные электроды. Иногда вместо них применяют электропроводной бетон.

Забивание стержня.

Как уже было сказано, для забивания стержней модульные системы комплектуются специальными коническими наконечниками, облегчающими прохождение штыря в земле.

Забивать их можно и вручную – с помощью кувалды или молота, а также инструментом – необходим ударный перфоратор или отбойный молоток с силой удара примерно 20 Дж и специальной головкой. В модульных системах соединения электродов и заземляющим проводником выполняются с помощью специальных зажимов. При самостоятельном монтаже можно просто сварить их между собой.

Подсоединение заземления с помощью хомута.

Обратите внимание, что покраска, смазка или какая-либо другая консервация заземлителей запрещена – это снижает их проводимость. Учитывая негативное воздействие коррозии, приводящее к постепенному утончению стержней, необходимо брать прутья с небольшим запасом. Эти размеры указаны в ПУЭ (Правила Устройства Электроустановок) и составляют 6 мм в диаметре — для оцинкованного прута, 10 мм – для прута из черного металла, 48 мм2 (площадь в поперечнике) — для проката с прямоугольным сечением

Стенки труб и полок прямоугольной стали должны иметь толщину не меньше 4 мм

Эти размеры указаны в ПУЭ (Правила Устройства Электроустановок) и составляют 6 мм в диаметре — для оцинкованного прута, 10 мм – для прута из черного металла, 48 мм2 (площадь в поперечнике) — для проката с прямоугольным сечением. Стенки труб и полок прямоугольной стали должны иметь толщину не меньше 4 мм.

Увлажнение грунта.

Для соединения электродов между собой можно также использовать пруты, трубы и уголок. С помощью них заземление прокладывается от контура до распределительного электрощита. Размеры данных материалов также имеют определенные нормативы. Прутья должны быть в толщину не менее 5 мм, площадь сечения прямоугольной стали – от 24 мм2, с толщиной стенок не меньше 2,5 мм.

Безусловно, монтаж заземления потребует прокладывать заземляющие провода непосредственно по частному дому, даче или другому зданию, электробезопасность которого требуется осуществить. К внутренним заземляющим проводам также выдвигают специальные требования – их сечение должно быть равным площади сечения фазной жилы, но больше нормативного минимума (диаметр поперечника):

• 1,5 мм – для изолированного медного;
• 2,5 – для изолированного алюминиевого;
• 4 мм – для медного без изоляции;
• 6 мм – для алюминиевого без изоляции.

Коммутация всех проводников заземления с контуром должна проводиться с помощью специальной PE (Protection Earth) шины из электротехнической бронзы, которая должна быть установлена в электрощитке.

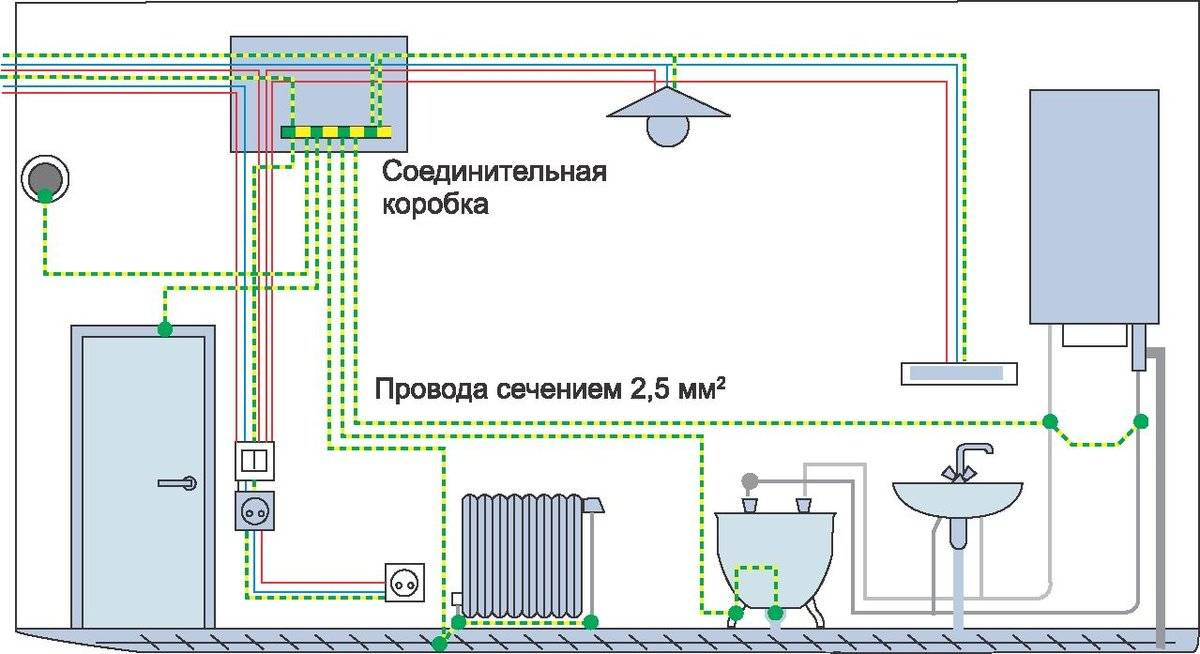

Пример щитка заземления

Одной из самых распространенных ошибок, совершаемых при подключении электроприборов к заземляющему контуру своими руками, является нарушения порядки их подсоединения

Обратите внимание, что оно должно всегда проводиться параллельно – от каждого устройства на щиток должен идти отдельный заземляющий провод

Соединение в одной точке в доме.

Соединение в одной точке у заземления.

Присоединение к шине.

При последовательном подключении или подключении на одну площадку шины, аварийные устройства будут «тянуть», создавая таким образом помехи. Такое нарушение правил подключения электроприборов называется электромагнитной несовместимостью. Из-за нее возникает высокая опасность для жизни во время устранения аварии.

Как измерить сопротивление заземления

Как проверить заземление мегаомметром? Работа прибора основана на компенсационным способе и для этого понадобится дополнительный заземлитель и элемент, выполняющий роль потенциального электрода.

Как проверить заземление мегаомметром

Алгоритм выполнения задачи:

• Устройство разместить на горизонтальном основании.
• Произвести настройку, то есть, выбрав режим контроля нажать кнопку и продолжать удерживание пока стрелка не перейдет в положение «ноль».
• Часть показателя сопротивления имеется у соединительных проводов на расстоянии между выводами. Прибор следует расположить ближе к заземлителю, чтобы влияние электромагнитных полей было меньше.

Далее нужно выбрать, по какой схеме необходимо выбирать подключение.  Для грубых показателей сопротивления достаточно обеспечить подключение прибора по схеме, состоящей из трех зажимов, соединенными между собой перемычками. Если требует более точно определить значения, то необходимы дополнительные провода., то есть применяется схема подключения с четырьмя зажимами по снятой перемычкой.

Необходимо забить в грунт электрод и зонд на 1/2 метра, при этом основание должно быть плотным. Чтобы обеспечить четкое забивание, то следует использовать кувалду, а не молоток. Обязательно следует выполнить зачистку проводников в месте заземления от краски. Для проводников подойдут медные жилы провода поперечным сечением около 1,5 мм2. При применении трехзажимной схемы, напильник будет играть роль щупа, соединяющего вывод и заземлитель, а с иной стороны будет подсоединен провод с поперечным сечением в 2,5 мм 2.

Для измерения сопротивления нужно установить первый диапазон, и нажав на красную кнопку, при этом обеспечивая вращение ручки, а стрелку установить на ноль. Если сопротивление больше указанного,  то можно установить и больший показатель диапазона. Цифра, показанная на шкале, будет равна замеру сопротивления.

Для чего проверяется заземление

При правильной организации схем заземления вероятность поражения электротоком минимизируется

Тестирование состояния заземления обуславливает защиту человека от поражения электротоком. В частном доме или квартире используется специальное оборудование, работами занимаются представители обслуживающей компании. На основании результатов выявляются:

• состояние линии заземления и ее работоспособность;
• соответствие техническим нормативам;
• состояние грунта и электродов, заземляющих проводников, шин, узлов металлосвязей;
• необходимость замены соединений контура в случаях износа;
• необходимость установки УЗО в сцепке с «землей».

Заглянем в теорию

Рассмотрим пример – схема заземления с одиночным вертикальным заземлителем, забитым в землю. С ним соединён металлический корпус электроприбора, где произошло короткое замыкание – фаза соединилась с корпусом. При этом исходные условия: замыкание «металл – на металл», без учёта сторонних факторов, поэтому сопротивлением в точке контакта можно пренебречь. Сопротивление заземляющего проводника от прибора до земли тоже не учитываем, так как оно незначительное, когда используется достаточно большое сечение.

Далее при условии, что грунт вокруг заземлителя считаем однородным во всех направлениях, то и ток будет уходить в землю одинаково в этих же направлениях. При этом наибольшая плотность тока будет у самого заземлителя. Чем дальше от заземлителя, тем больше уменьшается его плотность. В итоге получается, что на пути тока сопротивление его движению с увеличением расстояния от заземлителя всё более уменьшается, потому что он проходит через постоянно увеличивающееся «сечение» проводника – земли. И напряжение, которое снижается на пути этого тока по закону Ома: самое большое на самом заземлителе, а при удалении плавно убывает. А на каком-то расстоянии от заземлителя напряжение станет пренебрежимо мало – приблизится к 0. Точка с таким напряжением – точка нулевого потенциала. По сути эта точка нулевого потенциала и есть та самая земля, с которой связан корпус электроприбора.

Сопротивление заземляющего устройства, это не электрическое сопротивление его металла – оно низкое, это не сопротивление между металлом штыря и землёй – при соблюдении определённых условий оно тоже небольшое. Это сопротивление земли между штырём и точкой нулевого потенциала.

Всё это отображается формулой Rз : Uф / Iкз. То есть – сопротивление заземляющего устройства будет равно фазовому напряжению, пришедшему на корпус, поделённому на ток короткого замыкания. На этой формуле всё и завязано.

Но параметров сопротивления одиночного заземлителя скорее всего будет недостаточно, чтоб организовать контур заземления, соответствующий требованиям ПУЭ. Как всё привести в соответствие? Площадь заземляющего электрода имеет решающее значение, поэтому самое очевидное решение – нужно забить рядом ещё один электрод. Но если забить их в непосредственной близости, то ток растекается, как и прежде, ничего не меняется. Для того чтоб поменять конфигурацию растекания нужно разнести заземляющие электроды подальше друг от друга. В этом случае получается разделение тока между ними – он стекает с каждого из них.

Однако существует зона, где они пересекаются. Получается, что это не простое параллельное соединение двух сопротивлений, за исключением примеров, когда заземлители очень далеко друг от друга. Но это очень непрактично, для реального устройства заземления потребуются огромные площади. Поэтому при расчётах удаления заземляющих электродов используют поправочные коэффициенты, которые учитывают их взаимное влияние – коэффициент экранирования.

Чтобы ещё уменьшить сопротивление контура заземления, нужно увеличить глубину погружения электрода, то есть увеличить его длину. Ведь чем длиннее заземлитель, тем больше площадь, способствующая растеканию тока. Этот эффект широко используется при изготовлении омеднённых штырей для комплектов заземления. Они забиваются в землю друг за другом соединяясь резьбовыми муфтами в единый электрод. При этом достигается нужная для параметров заземления глубина.

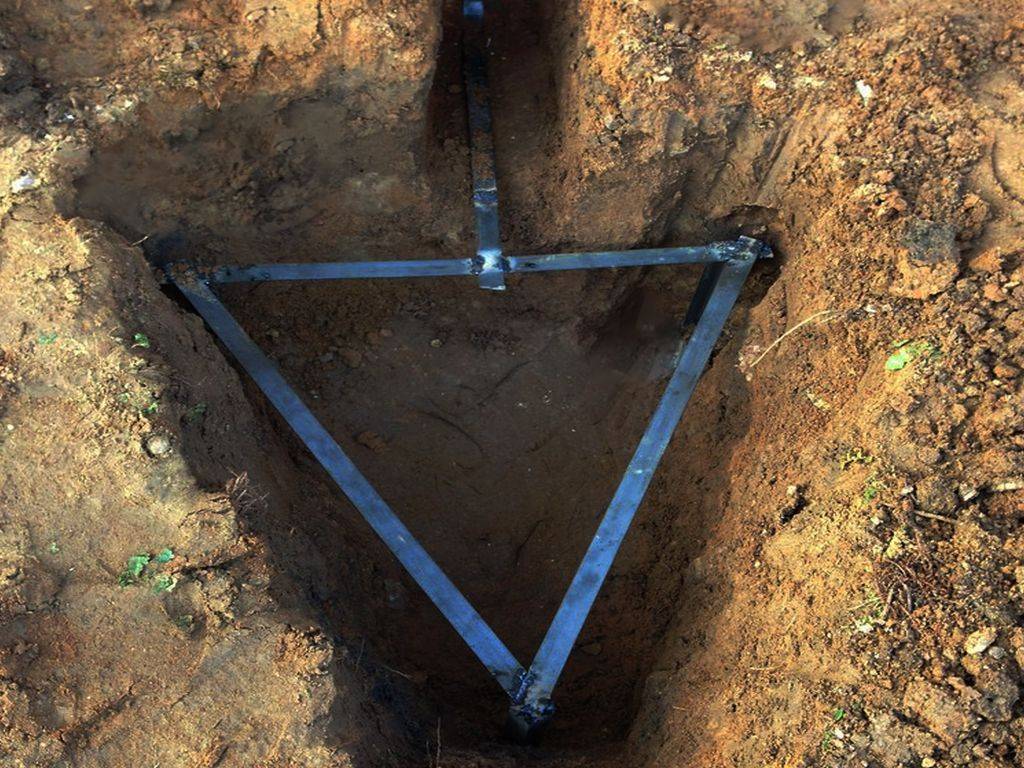

Соединяя электроды заземления горизонтальной связью, ещё снижается общее сопротивление заземляющего устройства

Влияние связи тоже учитывается, также принимаются во внимание, что её экранируют вертикальные электроды

Получается система из нескольких элементов, зависящих друг от друга:

Расстояние между вертикальными заземлителями. Их количество

Важно, на какую глубину они забиты. Форма – прут, труба, уголок

Это разная площадь прилегания к земле. Форма и длина горизонтальной связи.

То есть факторов достаточно много и по одной формуле всё рассчитывать некорректно

Остальные параметры для расчёта берутся из следующих понятий и величин

То есть факторов достаточно много и по одной формуле всё рассчитывать некорректно. Остальные параметры для расчёта берутся из следующих понятий и величин.

Особенности проверки контура заземления в розетке мультиметром в квартире и частном доме

В квартире:

• В квартире контур заземления и соединение с землей должны выполняться в соответствии с правилами и нормами, утвержденными государством;
• Перед проверкой контура заземления необходимо отключить питание электрического оборудования, подключенного к розетке;
• Проверку контура заземления может провести квалифицированный электрик или старший по дому;
• Мультиметр необходимо установить в режим проверки сопротивления, минимальное значение которого должно составлять 0,1 Ом;
• Измерение сопротивления контура заземления производится между контактом «фаза» розетки и металлической частью корпуса розетки;
• Допустимое значение сопротивления контура заземления в квартире не должно превышать 4 Ом.

В частном доме:

• В частном доме контур заземления обязателен и необходимо его правильно соединить с землей;
• Перед проверкой контура заземления необходимо отключить питание электрического оборудования, подключенного к розетке;
• Проверку контура заземления может провести квалифицированный электрик или владелец дома;
• Мультиметр необходимо установить в режим проверки сопротивления, минимальное значение которого должно составлять 0,1 Ом;
• Измерение сопротивления контура заземления производится между контактом «фаза» розетки и заземлителем, который может представлять собой металлический стержень, закопанный в землю;
• Допустимое значение сопротивления контура заземления в частном доме не должно превышать 1 Ом.

Место проверки	Мультиметр	Контакты для измерения	Допустимое значение
Квартира	Режим проверки сопротивления	Контакт «фаза» розетки и металлическая часть корпуса розетки	Не более 4 Ом
Частный дом	Режим проверки сопротивления	Контакт «фаза» розетки и заземлитель (металлический стержень, закопанный в землю)	Не более 1 Ом

Какие бывают розетки?

Розетка – это деталь электросети, которая имеет простую форму. Она представляет собой плато в виде окружности или прямоугольника. При этом изготавливают розетки только из безопасных материалов, которые не проводят ток (пластмасс, керамика, фарфор и подобные).

Задняя часть плато ровная, на передней же имеются специальные выступы под контакты, обычно они изготавливаются из цветных металлов. Фиксируются контакты плотно с помощью специальных заклепок, а для соединения с электропроводкой на них имеются винтовые крепления. Производителями выпускаются розетки с уже имеющимися шинами заземления и без них.

Сверху конструкция закрывается крышкой, где имеются проемы под вилку

Таблица №1. Различные варианты бытовых розеток.

Вид, иллюстрация	Описание
Евро-розетка	Такая конструкция розетки соответствует всем стандартам безопасности, которые установлены Европой. Здесь присутствуют специальные биметаллические платины заземления.
Устаревший вариант	Этот вариант розетки не принадлежит к какому-либо конкретному производителю и не имеют евро-протокола. К тому же, такие аксессуары не рекомендуют устанавливать с точки зрения безопасности из-за отсутствия пластин заземления.

Проведение замеров

И всё же в вопросе, как замерить сопротивление заземления, лучше пользоваться не мультиметром, а мегаомметром. Наилучшим вариантом считается электроизмерительный переносной прибор М-416. Его работа основывается на компенсационном методе измерения, для этого пользуются потенциальным электродом и вспомогательным заземлителем. Его измерительные пределы от 0,1 до 1000 Ом, работать прибором можно при температурных режимах от -25 до +60 градусов, питание осуществляется за счёт трёх батареек напряжением 1,5 В.

А теперь пошаговая инструкция всего процесса как измерить сопротивление контура заземления:

• Прибор расположите на горизонтальной ровной поверхности.
• Теперь произведите его калибровку. Выберите режим «контроль», нажмите красную кнопку и, удерживая её, установите стрелку в положение «ноль».
• Некоторое сопротивление есть и у соединительных проводов между выводами, чтобы свести к минимуму это влияние расположите прибор поближе к измеряемому заземлителю.
• Выберите нужную схему подключения. Можете проверить сопротивление грубо, для этого выводы соедините перемычками и подключите прибор по трёхзажимной схеме. Для точности измерений следует исключить погрешность, которую дадут соединительные провода, то есть между выводами снимается перемычка и применяется четырёхзажимная схема подключения (кстати, она нарисована на крышке прибора).
• Выполните забивание в землю вспомогательного электрода и стержня зонда на глубину не меньше 0,5 м, имейте в виду, что грунт должен быть плотный и не насыпной. Для забивания используйте кувалду, удары должны быть прямыми, без раскачивания.

• Место, где будете подсоединять проводники к заземлителю, зачистите напильником от краски. В качестве проводников применяйте медные жилы сечением 1,5 мм2. Если используете трёхзажимную схему, то напильник будет выполнять роль соединительного щупа между заземлителем и выводом, так как с другой его стороны подсоединяется медный провод сечением 2,5 мм2.
• И теперь переходим уже непосредственно к тому, как измерить сопротивление заземления. Выберите диапазон «х1» (то есть умножение на «1»). Нажмите красную кнопку и вращением ручки стрелку установите на «ноль». Для больших сопротивлений необходимо будет выбрать и больший диапазон («х5» или «х20»). Так как мы выбрали диапазон «х1», то цифра на шкале и будет соответствовать измеренному сопротивлению.

Наглядно, как проводится измерение заземления на следующем видео:

Частые ошибки при монтаже заземления

В процессе монтажа заземления неопытные мастера часто допускают такие ошибки:

Если во время забивания штырь вошел в грунт неправильно, то извлекать его расшатыванием запрещено, потому что повышается вероятность изгибания элемента. Гнутый пруток запрещено использовать для устройства заземления. Правильно извлекать стержень с использованием домкрата. Если электрод сложно забить в грунт, выбирают другой участок. На самом деле в скальные и плотные породы прутки не вбивают. В этом случае бурят отверстия и устанавливают в них металлические трубы. Чтобы вся поверхность электрода работала правильно, его устанавливают строго вертикально

Распространенная ошибка заключается в неровном вбивании штыря (с отклонением от вертикали)

При устройстве любого варианта заземления важно точно высчитать все параметры и размер составляющих, потому что при подгонке деталей в процессе сборки появятся отклонения от геометрии и неплотная стыковка, которая ухудшит эффективность заземляющего контура. Для соединения всех элементов сети применяют только сварку

Только так добиваются необходимой надежности

Резьбовые соединения можно использовать только при подключении медной шины. Причем для стыковки применяют медный болт. Если заземляющий контур сделать от дома на расстоянии менее одного метра, то током будут биться все сырые поверхности и даже вода, текущая из крана. Если решено использовать металлические штыри, то предпочтение отдают оцинкованным элементам, которые прослужат минимум 10 лет.

При обустройстве заземляющего контура частного дома важно соблюдать все нормативные требования, правильно выбирать схему и рассчитывать параметры сети. При монтаже строго придерживаются проектных норм, а после сборки проводят тестирование системы

Использование приборов для тестирования розеток

Только при использовании специализированных приборов для проверки можно судить о безопасности розетки. Тем не менее, применять подобное оборудование имеют право только лица, у которых имеет разрешение, ведь обычно приборами тестируют розетку, не отключая напряжение.

С помощью оборудования проверяют подачу электроэнергии на общую цепь и розетки. Этот щиток обычно находится в подъезде или квартире жильцов.

Внешний вид электрощитка

Все розетки находятся под напряжением в 220 В (иногда меньше), поэтому создается реальная опасность для человека, который собирается их тестировать с помощью приборов. Особенно тогда, когда он мало знаком с устройством электросети.

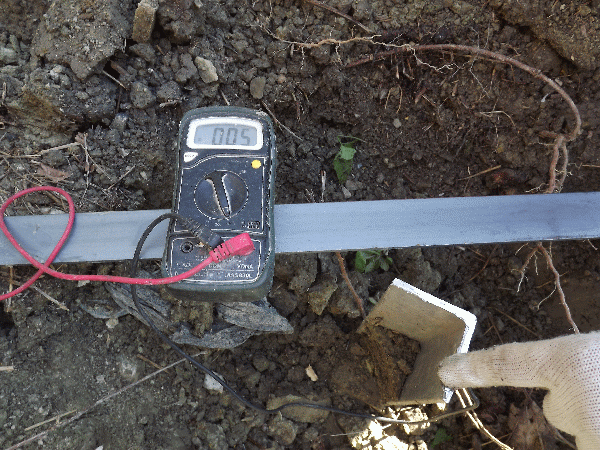

Замеры сопротивления контура заземления

Что следует знать касательно замеров? Имейте в виду, если вы при монтаже постоянно подливали водичку в приямок, все замеры следует повторить на следующий день, когда грунт просохнет.

Иначе высока вероятность погрешности.

Если вам не удалось добиться нормы, а все штыри израсходованы, попробуйте залить в лунку электропроводящий состав для заземляющих устройств. Специальный порошок растворяете с водой и заливаете по стенкам электродов в скважину.

Сверху засыпаете все грунтом и трамбуете почву. Через сутки состав плотно забьет все щели и увеличит плотность прилегания грунта к заземлителю.

В отдельных случаях удается уменьшить сопротивление почти в два раза от изначального!

Замеры с выдачей протокола делаются в обязательном порядке! При подключении дома к электросетям, у энергетиков сетевой компании начинается масса вопросов.

При каких-то нюансах могут вообще отказать. А если у вас будет чертеж схемы заземления и протокол измерения, многие вопросы отпадут сами собой.

Поэтому, когда говорят, что контур заземления можно выполнить полностью самостоятельно своими руками, немного лукавят. Стороннюю организацию или эл.лабораторию с измерительными приборами все таки придется вызывать.

Раньше основным прибором для замера сопротивления контура заземления был М416 и два штыря к нему.

Сегодня все большую популярность получают цифровые аналоги. Например, такие как ИС-10 или измеритель 2120ER.

Обычным мультиметром это не делается!

При проверке модульно-штыревого заземления один колышек забивается на расстоянии четырехкратном от глубины заземлителя, другой на двухкратном. На обычном контуре (треугольник, квадрат, линия), технология немного другая.

Имейте в виду, все замеры делаются летом, в период максимального просыхания грунта.

А теперь об ошибке, о которой многие даже не догадываются.

Через чур хорошее сопротивление, это такой же “косяк” монтажа, как и завышенное!

Оно должно быть на один порядок выше, чем сопротивление заземления на ТП.

Не нужно делать его с “запасом” и радоваться при этом. В противном случае при подключении по системе TN-C-S, вся “дрянь”, включая токи КЗ на землю, будет стекать в первую очередь не через трансформаторную подстанцию, а через заземление вашего дома!

Ток ведь не дурак, он будет стремиться туда, где сопротивление меньше. Именно поэтому многие, после того как сделают идеальный заземляющий контур, подключают свой частный дом по системе ТТ.

Вы то откуда знаете, все ли в порядке на трансформаторе у энергопередающей компании? И когда они там в последний раз делали проверку своего контура?

Основные правила и требования

Правила и требования, которые необходимо учитывать при организации заземления в жилом строении, касаются материалов и размеров отдельных элементов системы, значений сопротивления контура заземления.

Контуром заземления называется металлическая конструкция с малым электрическим сопротивлением, способная обеспечить моментальный отвод электрического тока в землю

Также существуют стандарты, касающиеся размещения контура заземления относительно поверхности земли и фундамента жилого строения.

Геометрические параметры металлических элементов

Выбор типоразмеров металлических заготовок для изготовления заземляющего устройства основан на необходимости достижения нужного уровня сопротивления.

Соединить металлические детали заземляющего устройства можно при помощи электрической или газовой сварки. Обычно это делается после забивания электродов

Они могут быть разными, но существуют ограничения минимальных величин.

К таким величинам относятся:

1. Толщина сторон уголков, используемых в качестве штырей. Она не должна быть менее 4 мм.
2. Толщина стенки трубы, стартующая от 3,5 мм.
3. Сечение соединительной полосы, располагающейся между штырями.

Минимальное значение последнего параметра не может быть менее 48 кв. мм. Только в этом случае полоса будет выполнять свою функцию.

Нормы сопротивления контура заземления

Соблюдение норм, предъявляемых к уровню сопротивления контура заземления, выступает основным условием эффективности всей системы.

Если в жилом строении размещен газовый котел, то сопротивление контура не должно превышать 10 Ом. При его отсутствии допускаются значения до 30 Ом

Здесь работает следующее правило: чем ниже уровень сопротивления заземляющего устройства, тем выше эффективность системы, тем более безопасным является пребывание в доме, пользование электроприборами.

Стандарты размещения заземляющих конструкций

Оптимальным вариантом размещения конструкций является диапазон 2-4 метра от внешней линии фундамента. При этом минимально возможным расстоянием является 1 метр, максимальным – 10 метров.

Важно проследить, чтобы нижние концы электродов располагались строго ниже уровня промерзания грунта. Иначе в холодное время года система не сможет в полном объеме выполнять свои функции. Дистанция между поверхностью земли и верхними частями конструкции должна составлять 50-70 см

Дистанция между поверхностью земли и верхними частями конструкции должна составлять 50-70 см

Сами заземлители забиваются на глубину 3 метра

Дистанция между поверхностью земли и верхними частями конструкции должна составлять 50-70 см. Сами заземлители забиваются на глубину 3 метра.

Также стоит обратить внимание на влажность выбранного участка земли: чем более влажная почва в месте размещения, тем лучше. Для этой цели отлично подойдут зоны, запланированные под покрытие плиткой или асфальтом

Под ними не пересыхает почва, создается хорошая защита для всей конструкции

Под ними не пересыхает почва, создается хорошая защита для всей конструкции.
