Способы проверок ТЭНа на водонагревателях

Проверка ТЭНа водонагревателя при помощи тестера

Существует большое количество способов . Чаще всего используется метод, при котором проверка осуществляется при помощи специального тестера. Перед проверкой нужно рассчитать сопротивление для установленного бойлера.

Формула для расчета: R=U*U/P, где:

• U – Это постоянная величина, равна 220 вольтам.
• P – Это мощность устройства, узнать ее можно в руководстве по эксплуатации бойлера или же на заводской наклейке, которая расположена внизу бойлера либо на обратной стороне.

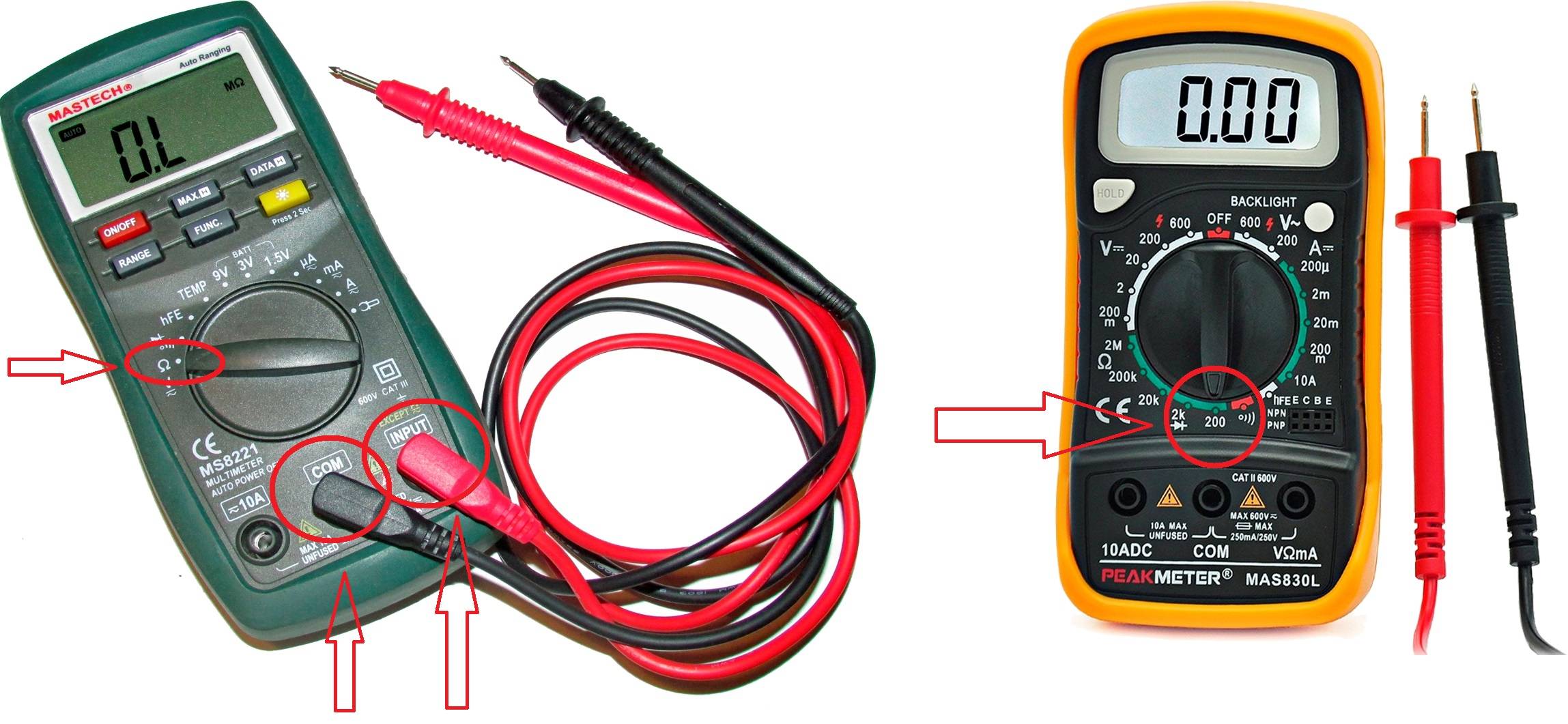

Использование мультиметра

На мультиметре есть флажок, который можно крутить на 360 градусов и выбирать проверку любой функции. Его нужно повернуть на измерение сопротивления в размере 200 Ом. Контакты мультиметра следует подсоединить к подключению ТЭНа. Если водонагреватель прозванивается, то есть, совершенно исправен, то на экране покажется то же значение, что и было рассчитано ранее по формуле.

Если же на дисплее отобразился ноль, единица или знак бесконечности, то это говорит о какой-то поломке, например, о замыкании, разрыве. В данном случае придется сменить деталь, починка не подойдет.

Поломка ТЭНа

Далее нужно проверить сам бойлер на пробой корпуса, сделать это еще легче. Флажок нужно повернуть на прозвон зуммера. Первый контакт мультиметра нужно подсоединить к трубчатому электронагревателю, а второй – к оболочке водонагревателя или клемме заземления.

Если мультиметр начал пищать, то это говорит о пробое корпуса, поэтому в данном случае совершенно нельзя прикасаться к самому бойлеру, так как может произойти удар током, не смертельный, но довольно сильный.

Применение мегаомметра

Его флажок нужно повернуть в сторону 50 вольт, один контакт подсоединить к контакту ТЭНа, а второй к корпусу. Если на дисплее мегаомметра появилось значение более 0,5 Мом, то водонагреватель полностью исправен.

Как проверить ТЭН?

ТЭН состоит одной или нескольких спиралей, обладающих высоким омическим сопротивлением, помещенной внутрь металлической трубки. Для проверки ТЭНа выполняется замер сопротивления устройства.

Перед выполнением проверки необходимо выполнить расчет сопротивления элемента. Для этого определяется мощность прибора она указана на корпусе нагревателя.

Сопротивление определяется как R=U2/P.

Как проверить ТЭН мультиметром

Рис: показание мультиметра «1» ТЭН в обрыве

Перед началом проверки питающие концы должны быть откинуты от нагревательного элемента.

1. Переключатель мультиметра переводится в диапазон измеряемого сопротивления.
2. Щупами прибора необходимо коснуться контактов ТЭНа, если нагреватель в исправном состоянии, на табло прибора будет показано сопротивление близкое по значению к расчетному.
3. Если на табло «0», внутри ТЭНа короткое замыкание.
4. В случае если на табло «1» обрыв спирали ТЭНа, если нагревательный элемент замерить стрелочным тестером он покажет «бесконечность».
5. После проверки ТЭНа на целостность необходимо проверить его на замыкание «на Землю» или по-другому на электрический пробой, на корпус.

Переключатель мультиметра ставится на прозвонку «зуммер», щупом прибора поочередно касаемся выводов ТЭН, «зуммер» должен молчать, если прибор запищал, нагревательный элемент замыкает на корпус.

Как проверить ТЭН водонагревателя

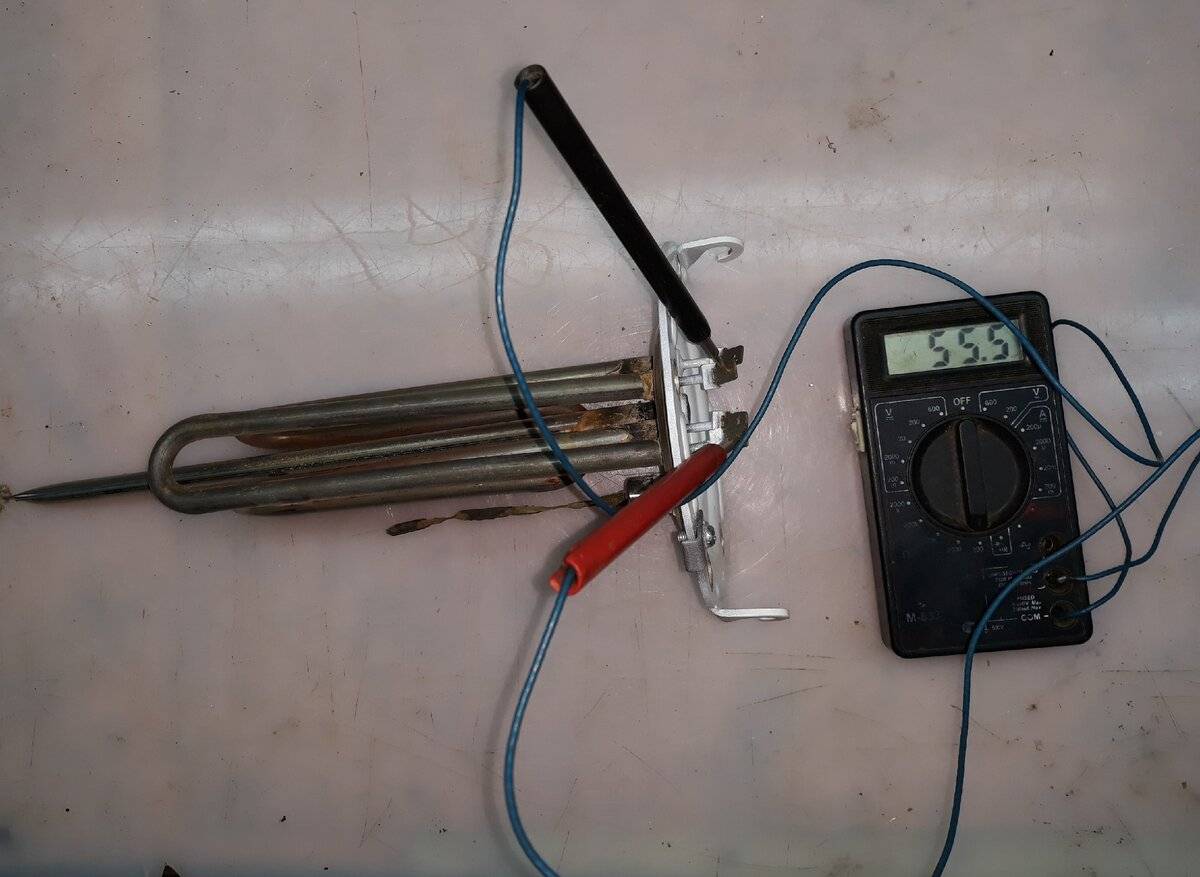

Рис: ТЭН рабочий

• Токоподводящие провода необходимо отсоединить от ТЭНа водонагревателя.
• Переключатель мультиметра ставится в диапазон измерения сопротивления. Измерение сопротивления зависит от мощности и рабочего потребляемого тока нагревателя.
• Чем выше показания мощности нагревательного элемента, тем выше потребляемый рабочий ток и меньше значение сопротивления. значение мощности ТЭНа будет в пределах 20…60 Ом.
• Аналогично измеряется значение сопротивления терморегулятора. Кроме того, в конструкции термостата предусмотрено наличие тепловой защиты, при перегреве элемента происходит выбивание устройства из сети.
• В том случае если мультиметр показывает «обрыв», то на табло прибора в левой его части будет показана «1» не нужно спешить с выводом, нужно нажать на кнопку (блинкер) предохранительного устройства, термостат вернется в свое рабочее состояние и только тогда нужно продолжить измерение.
• Измерение сопротивления ТЭНа водонагревателя можно проводить в нескольких диапазонах, поочередно переводя переключатель прибора, нужно только помнить, что чем выше значение сопротивления, например, 2000к тем чувствительнее реагирует прибор, нельзя касаться щупов мультиметра руками, он покажет сопротивление человеческого тела.
• Ориентировочно мультиметр должен показывать при рабочем состояние элемента 0,37 или 0,71 Ом, сдвоенный ТЭН на одном фланце.

Как проверить ТЭН стиральной машины

Рис: заднее расположение ТЭНа в стиральной машине

Проверка рабочего состояния ТЭНа стиральной машины выполняется несколькими способами.

1. Визуальный – когда очень не хочется разбирать стиральную машину, при включении машины на максимальный температурный режим, надо посмотреть рабочее состояние электросчетчика, увеличение скорости подсчета ваших кВт, означает целостное состояние нагревательного элемента.
2. Но, вполне возможно, что ТЭН целый, а не работает управление включения нагревателя, в этом случае необходимо вскрыть стиральную машину и проверить нагреватель на целостность.

Обычно ТЭН расположен снизу под баком машины, за ее задней крышкой, в некоторых моделях ТЭН может находиться за передней панелью, чтобы до него добраться необходимо снять резиновую манжету с люка машины. Если машина с вертикальной установкой барабана, то ТЭН может устанавливаться за одной из боковых стенок корпуса.

Нагреватель представляет собой овальный фланец с тремя выводами крайние это фаза и нулевой вывод в центре – заземление от него отходит заземляющий желтый с зеленой полосой провод.

От контактов ТЭНа отсоединяются провода, нагреватель замеряется мультиметром в режиме измерения сопротивления, если нагревательный элемент в рабочем состоянии, то прибор покажет ориентировочно 25 – 60 Ом.

Если в левой части табло прибора показана «1» ТЭН неисправен и находится в «обрыве». Если ТЭН целый проверяем его на «утечку» переключатель прибора ставиться в диапазон мОм и заменяется сопротивление между корпусом ТЭНа и его выводами.

С какой целью производится проверка?

Электроутюг или бойлер — это оборудование, в состав которого входят и другие устройства, так или иначе влияющие на работу всей системы. Эти устройства тоже не вечные, поэтому в случае неисправности оборудования в целом владельцем не следует сводить причину только лишь к выходу из строя ТЭНа. Нередко выбрасывают на помойку электрические чайники из-за того, что они стали медленно нагревать воду или слишком часто отключаться, не доведя воду до кипения. При этом подразумевают, конечно, перегорание спирали в ТЭНе, хотя на поверку выходит, что причина не в электрической схеме узла, а в толстом слое накипи, которым покрыта вся трубка нагревателя. Всего и нужно было — почистить ТЭН снаружи.

Проверка позволит найти точную причину, почему не греет ТЭН, а уж потом можно решать, что с этим делать.

Чтобы понимать процесс проверки, следует знать, как устроен и работает ТЭН. Внутри трубки, которая одновременно является корпусом устройства, из металла, керамики или стекла проложена одна или несколько спиралей из материала, имеющего большое сопротивление. При включении ТЭНа в работу по спирали движется электрический ток, спираль разогревается до высокой температуры и разогревает при этом электроизоляционный материал, проложенный между стенками металлической трубки и спиралью. Электроизоляционный материал подбирается с учётом его теплопроводности. Она должна быть максимальной.

В свою очередь, электроизоляция разогревает трубку, а трубка греет воду или воздух в зависимости от назначения бытового агрегата. Во всех видах современной бытовой техники в схеме питания ТЭНа включается защитное устройство, предохраняющее нагреватель от перегрева. Указанное защитное устройство также может выйти из строя, что подтверждает рекомендацию не спешить с диагнозом системы, пока не проверены все его устройства.

Проверка тэна водонагревателя

Трубчатый электронагревательный элемент можно проверить разными способами.

Проверка тэна водонагревателя без тестера

Проводят визуальный осмотр. Деталь вынимают, смотрят есть ли на ней накипь или какие-либо повреждения. При диагностике тэна от известкового налета, ржавчины, грязи очищают места, куда крепят щупы мультимера. Скопившиеся отложения можно устранить, подержав нагреватель 5-6 часов в растворе лимонной кислоты. Если элемент сильно загрязнен или контакты резьбовых клемм недостаточно зафиксированы, они подгорят. Зачищают металл в местах подсоединения щупов. Нужно уметь правильно снимать неисправный тэн и устанавливать новый.

Использование мультиметра

Перед тем как мультиметром проверить тэн водонагревателя на исправность, надо в техническом паспорте посмотреть номинальное значение его мощности. Прежде чем начать тестирование из розетки вытаскивают вилку. Надо, чтобы к выводам электронагревателя можно было подступиться. Иногда удобнее работать с полностью извлеченным тэном. От него отсоединяют провода. Смотрят нет ли на нем каких-либо повреждений, выпуклостей и трещин. Тестер переключают в режим измерения сопротивления. Имеющийся на нем регулятор, ставят на 200 Ом. Щупы мультиметра подсоединяют к выводным контактам электронагревателя.

После того как водонагреватель проверят мультиметром, проверяют корпус на пробой, переведя тестер в режим просмотра зуммера. Один щуп подсоединяют к корпусу либо клемме заземления, другой – тэну. Если прибор подает звуки, притрагиваться к включенному водонагревателю нельзя.

При абсолютно исправной технике на экране появится значение сопротивления, которое заранее рассчитывают по формуле R=U*U/P.

В ней U – постоянная величина равная 220 вольтам. P – мощность бойлера, указанная в инструкции по эксплуатации. Ее можно найти на наклейке, приклеенной на обратной стороне или в нижней части прибора.

Если трубчатый электронагреватель не имеет никаких повреждений, стоит проверить линию электрического питания техники и провод.

Поломка терморегулятора приводит к тому, что тэн отключается раньше, и вода не нагревается до положенной температуры. Для тестирования регулятора его извлекают, все провода отсоединяют. Мультиметр ставят на режим прозванивания, к каждой из клемм прикасаются щупами. Если контакт есть, работоспособность проверяют тестером с подсоединенными клеммами, опуская стержень регулятора в максимально горячую воду. Как только будет достигнут предельный нагрев, должен раздастся своеобразный щелчок, который укажет на то, что термодатчик регулятора разомкнул контакты цепи. Вода остынет, и он восстановит электросхему. Контакты реле замкнутся, о чем можно будет судить по опять раздавшемуся щелчку. Если такое произойдет, значит терморегулятор находится в исправном состоянии.

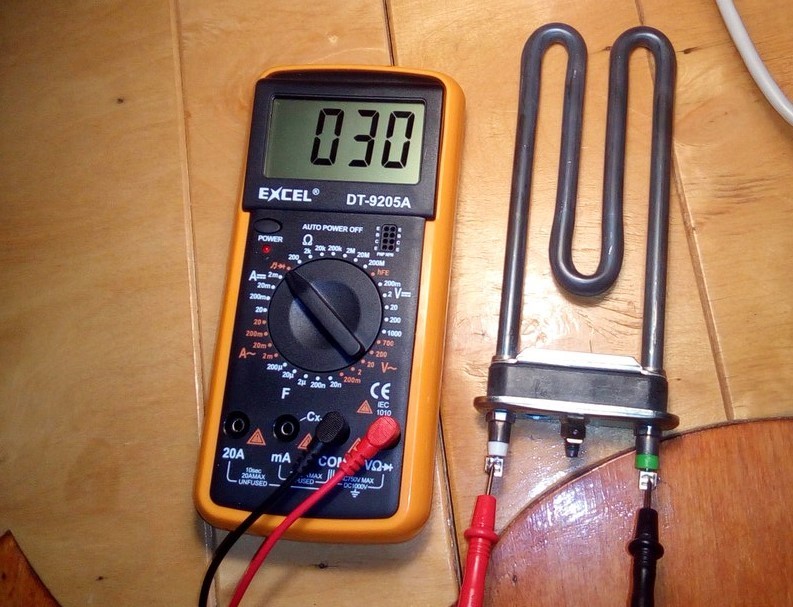

Мультиметром проверяют мощность тэна

Прозвон с помощью мегомметра

При утечке тока на корпус оборудования прозвонить можно только мегомметром – прибором, который измеряет сопротивление изоляции. С его помощью можно убедиться в том, что изоляционный материал еще целый, в также произвести точные замеры. Со временем изоляция стареет, утечка тока увеличивается. Это грозит серьезными последствиями. Мегомметр выставляют на 500 В. Одну клемму подключают к контакту нагревательного элемента, другую – к корпусу. Если прибор показывает выше 0.5 МОм, водонагреватель рабочий.

Авометром

Авометр – это комбинированный измерительный прибор, предназначенный для измерения постоянного тока, напряжения и сопротивления. Для проверки исправности тэна с помощью авометра бойлер отключают от сети. Снимают защитную крышку. Отсоединяют провода, которые идут к нагревательному элементу. Клеммы тэна присоединяют к прибору, записывают показания, сверяют их с тем, которые указаны в техпаспорте.

Проверка контрольной лампочкой

Если нет тестера можно воспользоваться контрольной лампой. К одному контакту подсоединяют ноль от сети, другому – фазу, пропущенную через провод лампочки. Если она загорится, обрыва нет, цепь исправна.

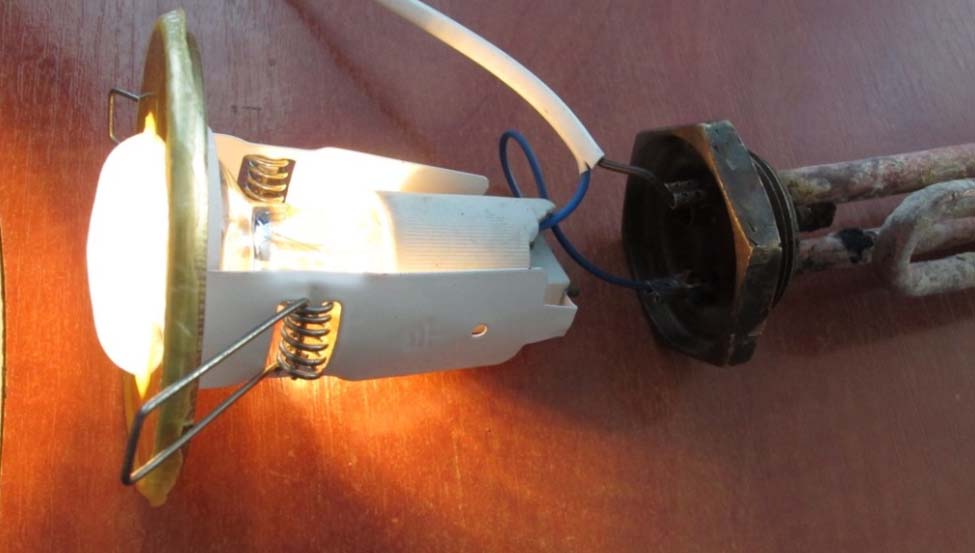

Для проверки можно использовать контрольную лампочку

Как определить исправность ТЭНа? Типичные неисправности

Элемент устанавливается в бак стиралки для нагрева воды. Машинка выполняет три основные функции: заливает, греет и сливает воду. В процессе на загрязнения воздействуют несколько факторов:

• Белье обрабатывается моющим средством.
• Подвергается термическим и механическим воздействиям.

В результате высокая температура, порошок и крутящийся барабан, помогают удалять грязь и доставать из бака чистые вещи. Стоит исключить один элемент, как стирка перестанет быть столь эффективной.

Убедиться в неисправности ТЭНа без прибора — тестера, можно по внешним признакам:

• После 20 минут стирки стекло люка холодное.
• На вещах остаются следы порошка, гранулы плохо растворяются.
• У белья появляется неприятный затхлый запах.

Что влияет на работоспособность ТЭНа? Это качество водопроводной воды и стабильность напряжения в сети. Если ваша вода содержит много солей магния и калия, рекомендуется устанавливать фильтры. Иначе при нагревании соли откладываются на спирали. Со временем накипь каменеет, нарушает теплообмен и деталь сгорает.

Вот какие неполадки характерны для элемента:

• Пробой на корпус. Опасная неполадка, которая может привести к поражению электрическим током. Изоляция корпуса нарушена, и нагреватель пробивает. В современных моделях СМА встроена система безопасности, которая выводит код ошибки на дисплей.
• Обрыв. Случается при резком скачке напряжения в сети. Машинка может зависать на этапе нагрева либо совсем не запустить цикл.
• Замыкание. При этом может выбивать автомат в помещении. Эксплуатировать технику дальше нельзя. Требуется ремонт.

Если вы заподозрили поломку нагревательной спирали, приступайте к диагностике мультиметром.

Как снять и прозвонить ТЭН?

Необходимо выяснить, с какой стороны расположен нагреватель. Осмотрите корпус стиралки. Большой задний люк наверняка скрывает за собой ТЕН. В публикации « Как заменить ТЭН в СМ » мы приводили пример размещения элемента в разных моделях.

Как только вы доберетесь до детали, отключите питающие провода от контактов. Для диагностики не обязательно демонтировать изделие.

Как проверить нагревательный элемент в стиральной машине тестером:

Рассчитайте сопротивление детали. У каждого производителя оно может отличаться. Для этого возьмите рабочее напряжение (220 В) и мощность (указана в мануале). К примеру, мощность составляет 1800 Вт. Сделайте расчет по формуле: R=220²/1800=26,8. Выходит, нормальное сопротивление ТЭНа должно составить 26,8 Ом.

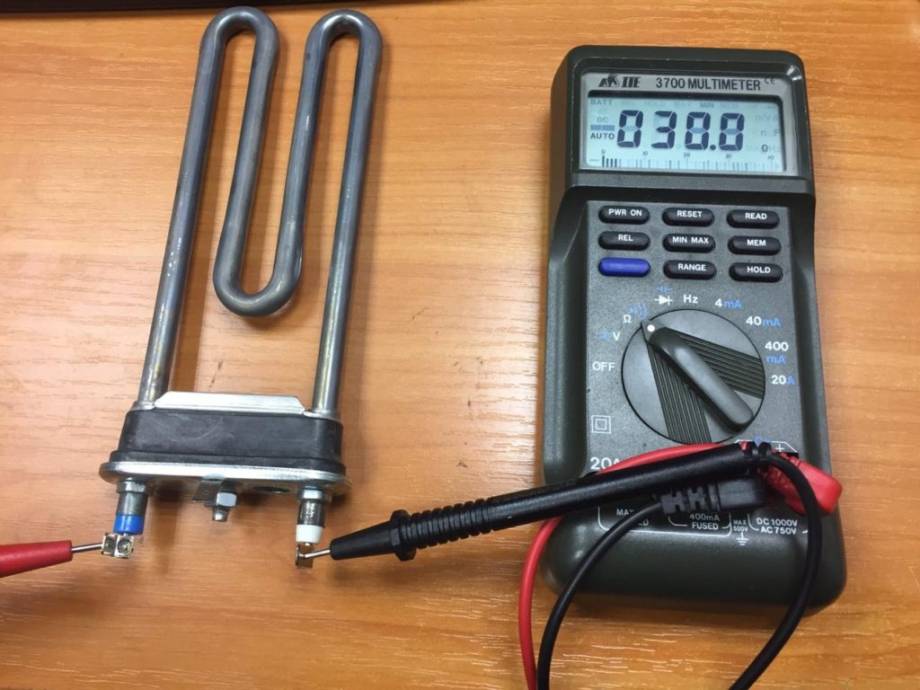

Проверка работы ТЭНа стиральной машины мультиметром проводится так:

• Установите тумблер на определение сопротивления.
• Если на экране показались нормальные значения (около 26,8) значит, деталь исправна.
• Цифра 1 на экране указывает на обрыв спирали. Ремонту изделие не подлежит, нужна только замена.
• Значение 0 означает замыкание.

Теперь нужно проверить наличие пробоя на корпус.

Важно! Нарушение диэлектрика может привести к искрению и возгоранию машинки. Переключите тумблер тестера в режим зуммера. Один щуп приложите к контакту, а другой к заземлению

Один щуп приложите к контакту, а другой к заземлению

Писк зуммера означает пробой. Нагреватель заменяется в обязательном порядке

Один щуп приложите к контакту, а другой к заземлению. Писк зуммера означает пробой. Нагреватель заменяется в обязательном порядке

Переключите тумблер тестера в режим зуммера. Один щуп приложите к контакту, а другой к заземлению. Писк зуммера означает пробой. Нагреватель заменяется в обязательном порядке.

При замене детали запомните схему подключения ТЭНа. В процессе разборки можно фотографировать этапы работ. Вот подробное видео проверки:

Если вы не имеете под рукой мультиметра, тогда лучше обратиться к мастеру. Без прибора провести диагностику не удастся.

Проверка ТЭНа на пробой на корпус

Если же мультиметр показывает правильное значение, но вода не нагревается, то стоит проверить пробой детали на корпус. При таком явлении в процессе стирки под прибором могут наблюдаться искры. Это очень опасно. Для проверки мультиметр следует перевести в режим прозвонки. Устройство должно издать писк. После этого на мультиметре загорятся индикаторы. Одним концом приспособления следует прикоснуться к клемме ТЭНа, а вторым – к корпусу либо к клемме заземления. Если мультиметр начал пищать, то нагревательный элемент не исправен, и его необходимо заменить.

Трубчатый электрический нагреватель (ТЭН) представляет собой металлическую трубку произвольной формы, в которой установлена спираль из нихромовой проволоки с выводами на концах. Для изоляции спирали и передачи от нее тепла трубку заполняют кварцевым песком. У ТЭНа нет полярности, поэтому безразлично к какому выводу подключена фаз, а к какому ноль.

Практически в любых современных электронагревательных приборах, таких как электрочайник , утюг , автоматическая стиральная машина , обогреватель и других в качестве источника тепла используются трубчатые электронагревательные элементы, которые сокращенно называют ТЭН. Это простой и надежный элемент способный при соблюдении правил эксплуатации прослужить многие десятилетия. Но не всегда правила соблюдаются, да и ТЭНы встречаются некачественные и поэтому выходят из строя.

Если в электроприборе не происходит нагрева, то это не значит, что вышел из строя ТЭН. Вполне возможно причиной неисправности может быт включатель, терморегулятор или другие системы управления. Но обычно в первую очередь проверяют ТЭН, так как его проверка не представляет трудностей. Любой домашний мастер, прочитав эту статью даже не имея опыта по прозвонке и замене ТЭНа легко справиться с такой задачей, выбрав наиболее доступный способ проверки.

Как определяется показатель сопротивления ТЭНа

Для проверки элемента мало знать, как и какими приборами это выполняется. Необходимо владеть информацией о значении его сопротивления. Для начала рекомендуется вычислить данную величину. Для этого понадобятся следующие сведения:

1. Напряжение, подающееся на водонагревательный элемент. Как правило, данный показатель (U) равняется 220 В. Такое напряжение присутствует в бытовой электрической сети наших квартир.
2. Показатель мощности нагревателя – Р. Определяется он легко, следует только посмотреть инструкцию по эксплуатации. Второй вариант –  мощность ТЭНа можно уточнить в интернете по модели машинки.

Имея все необходимые сведения, определяем сопротивление R, пользуясь специальной формулой R=U²/P. Полученный показатель сопротивления образуется в нагревателе во время работы. Если ТЭН исправен, то полученная формулой цифра появится на экране мультиметра.

Как проверить нагревательный элемент?

Весь процесс проверки нагревательного элемента будет состоять из обнаружения ТЭНа стиральной машинки, снятия мешающих деталей обшивки, и демонтажа и замены самого водонагревателя в случае его неисправности.

Чтобы не гадать, где в машинке находится ТЭН, желательно воспользоваться схемой, которую можно найти в интернете. Многие заводы-изготовители, например, Самсунг, выкладывают такие схемы в интернет именно для облегчения обнаружения поломки и дальнейшего ремонта.

При отсутствии соответствующей схемы, на самом первом этапе разборки потребуется снятие верхней крышки стиральной машинки, для чего необходимо выкрутить 2 самореза, которые расположены вверху на задней стенке машинки.

Таким образом, демонтировав верхнюю крышку, вы сможете увидеть практически все внутренние детали машинки, среди которой не сложно будет обнаружить нагревательный прибор. Он выглядит как металлическая трубка, изогнутая в форме буквы «М», к нижним концам которой подключены провода.

Далее, после снятия крышки, добравшись до прибора, не следует спешить с его демонтажем до того момента, пока не будет точно установлен факт его неисправности. Для этого необходимо при помощи мультиметра измерить сопротивление (R) прибора, которое зависит от его мощности (Р) и в исправном состоянии будет равняться R = 220^2 (напряжение в сети) / Р.

Например, если мощность ТЭНа равняется 1800 Вт, то его сопротивление будет равно 220^2 / 1800 = 26,89 Ом.

Для измерения этого параметра мультиметром следует выставить значения сопротивления до 100 Ом, после чего приложить оба щупа к контактам нагревателя. Если прибор показывает значение, максимально близкое к расчетному, то с ТЭНом все в порядке, и поломки нет. Если высвечивается «1» или «0», то внутри детали произошел разрыв проводов либо короткое замыкание. И в том и в другом случае его необходимо будет заметить.

Если у вас нет измерительного прибора, то неисправность ТЭНа можно определить по косвенным признакам, не разбирая машинку.

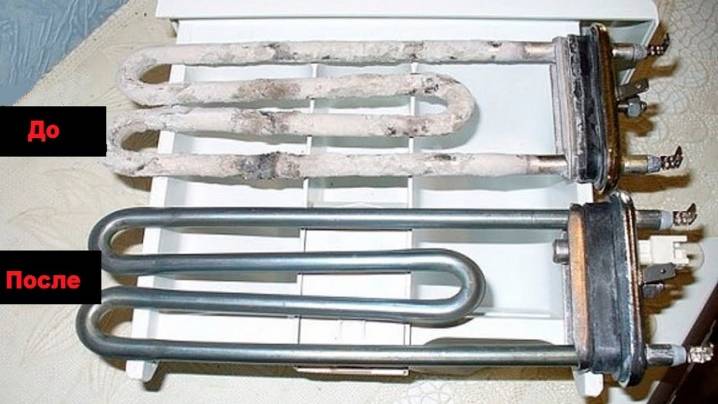

Также определить неисправность можно и визуальным методом — если на приборе имеются дефекты в виде трещин или темных пятен, то это с высокой долей вероятности говорит о том, что он вышел из строя.

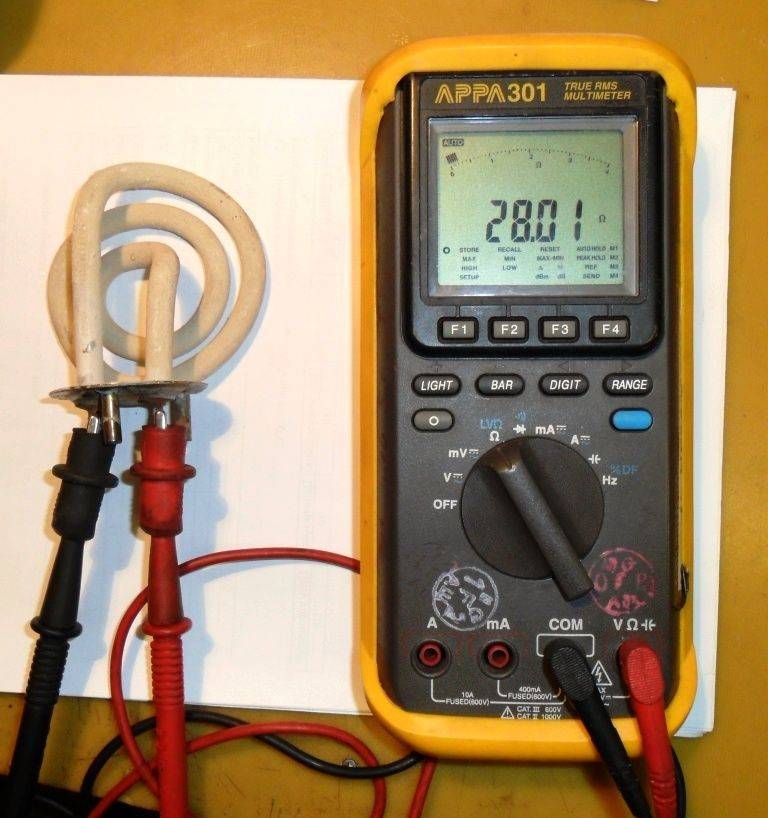

Как проверить ТЭН мультиметром и без тестера

Популярной неисправностью бытовой техники и обогревателей является выход из строя нагревательного элемента. Если у вас дома стиральная машина не греет воду при стирке либо не нагревается спираль утюга, обязательно нужно прозвонить данный элемент цепи тестером. В этой статье мы расскажем, как проверить ТЭН мультиметром в домашних условиях, а также предоставим несколько полезных видео инструкций по теме.

Технология проверки

Первым делом рассмотрим, как выполняется прозвонка нагревательного элемента, после чего больше углубимся в практически моменты, связанные с ремонтом бытовой техники. Итак, проверить ТЭН можно по следующей схеме:

1. Рассчитайте сопротивление нагревателя. Для этого используйте формулу: R=U2/P, где U – напряжение в сети (220 вольт), а P – номинальная мощность ТЭНа, которую можно найти в паспорте прибора.
2. Далее обязательно отключите от электросети проверяемое устройство, доберитесь до нагревательного элемента и отсоедините от него провода.
3. Включите мультиметр в режим измерения сопротивления (диапазон 200 Ом) и прикоснитесь щупами к выводам, как показано на фото ниже:

• Значение на табло примерно такое же, как и расчетное, что свидетельствует о работоспособности ТЭНа.
• Отображается «0», что означает замыкание, потребуется замена.
• Отображается «1» или бесконечность – произошел обрыв в цепи, нагреватель нужно заменить.

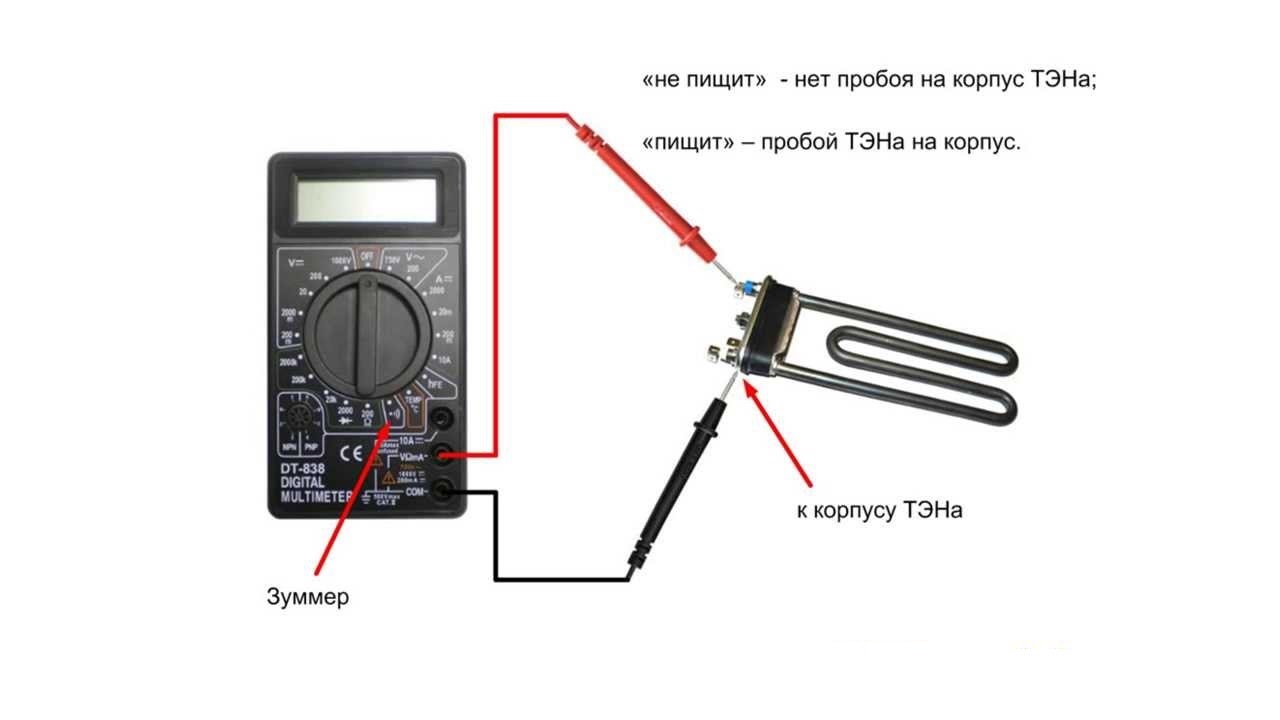

Также нужно проверить ТЭН на пробой (утечку тока) с помощью мультиметра. Для этого переводим прибор в режим зуммера, одним щупом дотрагиваемся до вывода, а другим до корпуса нагревательного элемента, как показано на фото ниже:

Зуммер запищал – пробой есть, а это значит, что без замены детали не обойтись.

Также желательно проверить сопротивление изоляции ТЭН мегаомметром. Для этого нужно включить его в диапазон измерений «500 В». Одним щупом дотрагиваетесь до контакта нагревателя, вторым до корпуса электроприбора. Нормальным считается сопротивление изоляции более 0,5 МОм.

Более подробно узнать о том, как проверить ТЭН мегаомметром и мультиметром, вы можете, просмотрев данные видео:

Работа мастера

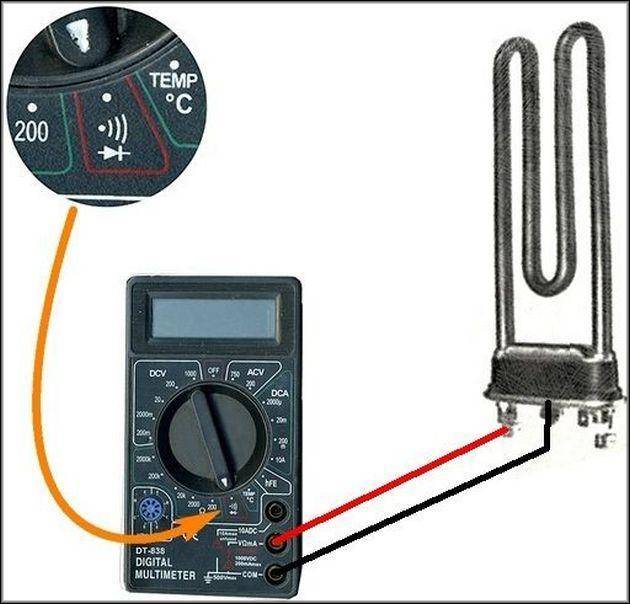

Схема прозвонки

Кстати, также, перед тем как осуществлять прозвонку, нужно визуально проверить состояние нагревательного элемента. Для этого удалите с ТЭНа накипь и осмотрите поверхность на предмет вздутий, трещин и остальных механических повреждений. Если такие есть, деталь подлежит замене.

Еще один способ проверить нагреватель на обрыв – использовать контрольную лампу электрика. Для этого на один контакт ТЭНа подается ноль от сети, а на второй фаза через эту лампу. Если лампочка горит, значит обрыва нет. Сделать контрольную лампу сможет любой желающий из подручных средств, об этом мы подробно написали в статье, на которую сослались.

Вот, собственно, и все способы проверки целостности ТЭНа. Как вы видите, в некоторых случаях можно проверить нагревательный элемент даже без мультиметра. Ниже мы рассмотрим видео, в которых доходчиво объясняется, как прозвонить нагреватель стиральной машины, бойлера, посудомойки, чайника и других электроприборов, применяемых в быту.

Наглядные видеоуроки

Если бойлер не греет воду или же выбивает УЗО при его включении, проверить ТЭН водонагревателя можно следующим образом:

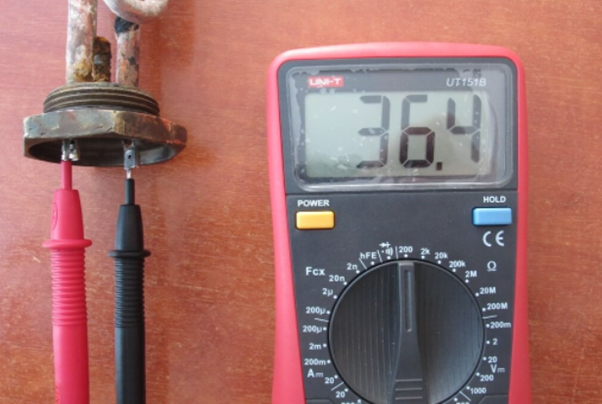

Проверяем исправность нагревателя в бойлере

Причина, по которой водонагреватель может биться током

Если же вы хотите прозвонить ТЭН стиральной машины, перед этим придется добраться до него. Вся инструкция предоставлена пошагово в этом видео:

Разбираем корпус стиральной машины и прозваниваем ТЭН

https://youtube.com/watch?v=5oV3E7b08Xc

Чтобы проверить утюг мультиметром, достаточно разобрать корпус и дотронуться щупами до выводов, как показано здесь:

Ремонтируем утюг

https://youtube.com/watch?v=KnTYT_qWeXA

Что касается чайника, его прозвонить можно по следующей методике:

Ремонт электрочайника своими руками

https://youtube.com/watch?v=KC7cdowo8P0

Аналогичным образом можно выполнить проверку исправности нагревательного элемента в посудомоечной машине, обогревателе (к примеру, в спирали тепловой пушки) или другом бытовом электроприборе. Надеемся, наши инструкции вам помогли и теперь понятно, как проверить ТЭН мультиметром в домашних условиях!

Нестандартные способы проверки ТЭНов

Если нет возможности проверить ТЭН одним из выше приведенным способом, то можно провода от шнура с вилкой подключить непосредственно к выводам ТЭНа и на несколько секунд вставить вилку в розетку. Если ТЭН начнет нагреваться, то значит спираль целая

Осторожно, при проверке температуры нагрева ТЭНа рукой не обожгитесь

Для проверки сопротивления изоляции один из концов шнура, при вынутой вилке из розетки нужно отсоединить от вывода ТЭНа и присоединить его через предохранитель рассчитанный на ток защиты не более 5 А к трубке ТЭНа. Затем вставить вилку в розетку бытовой электросети. Тут время не ограничено. Если предохранитель сразу не перегорит, значит короткого замыкания спирали с корпусом нет и ТЭН исправен.

Привести все возможные способы проверки ТЭНа просто нереально. ТЭН даже можно проверить с помощью стационарного телефонного аппарата, включив его в разрыв одного из проводов, с помощью которых подключен телефон к сети. Если после подключения в снятой трубке будет сигнал, значит ТЭН исправен. Можно даже и трубку телефона не поднимать, а позвонить с мобильного телефона на него. Наличие звука звонка подтвердит целостность спирали ТЭНа.
