Использование мультиметра для проверки светодиодов
Все мультиметры относятся к категории универсальных измерительных приборов. С помощью мультиметра можно выполнить измерения основных параметров у любых электронных изделий. Для того чтобы проверить работоспособность светодиода, необходим мультиметр с режимом прозвонки, который как раз и используется для проверки диодов.
Перед началом проверки переключатель мультиметра устанавливается в режим прозвонки, а контакты прибора соединяются со щупами тестера. Данный способ проверки позволяет заодно решить вопрос, как проверить мощность светодиода мультиметром, на основе полученных данных, вычислить этот параметр будет уже несложно.
Подключение мультиметра должно выполняться с учетом полярности светодиода. Анод элемента соединяется с красным щупом, а катод – с черным. Если же полярность электродов неизвестна, не стоит бояться каких-либо последствий в результате путаницы. В случае неправильного подключения, начальные показатели мультиметра останутся без изменений. Если же полярность соблюдается как положено, то светодиод должен начать светиться.
Существует одна особенность, которую следует учитывать при проверке. Ток мультиметра в режиме прозвонки имеет достаточно низкое значение и диод на него может не отреагировать. Поэтому для того чтобы хорошо разглядеть свечение, рекомендуется уменьшить внешний свет. Если же это невозможно сделать, следует пользоваться показаниями измерительного прибора. При нормальной работоспособности светодиода, значение, отображенное на дисплее мультиметра, будет отличаться от единицы.
Существует еще один вариант проверки с помощью тестера. Для этого на панели управления имеется блок PNP с помощью которого проверяются диоды. Его мощность обеспечивает свечение элемента, достаточное для того, чтобы определить его работоспособность. Анод включается в разъем эмиттера (Е), а катод – в разъем колодки или коллектора (С). При включении измерительного прибора светодиод должен гореть независимо от того, в каком режиме установлен регулятор.
Основным неудобством этого способа является необходимость выпаивания элементов. Для решения проблемы, как проверить светодиод мультиметром не выпаивая, для щупов потребуются специальные переходники. Обычные щупы не войдут в разъемы колодки PNP, поэтому к проводкам припаиваются более тонкие детали, изготовленные из канцелярских скрепок. Между ними в качестве изоляции устанавливается небольшая текстолитовая прокладка, после чего вся конструкция заматывается изолентой. В результате, получился переходник, к которому можно подключать щупы.
После этого щупы подключаются к электродам светодиода, без выпаивания его из общей схемы. При отсутствии мультиметра, проверку можно выполнить по такой же схеме с помощью батареек. Используется тот же переходник, только его проводки соединяются не со щупами, а с выходами батареек при помощи небольших зажимов-крокодильчиков. Потребуется один источник питания на 3 вольта или два источника на 1,5 вольта.
Если батарейки новые с полным зарядом, то проверять светодиоды желтого и красного цвета рекомендуется с помощью резистора. Его расчетное сопротивление должно составлять 60-70 Ом, что вполне достаточно для ограничения тока. При выполнении проверки светодиодов белого, синего и зеленого цвета, токоограничивающий резистор можно не использовать. Кроме того, резистор не требуется, когда батарейка сильно разряжена. Для выполнения своих прямых функций она уже не годится, а для проверки светодиодов ее будет вполне достаточно.
В процессе ремонта бытовой техники или других электронных устройств: монитора, принтера, микроволновки, блока питания компьютера или автомобильного генератора (например, Valeo, БОШ или БПВ) и т.д. возникает необходимость проверить целостность элементов. Расскажем подробно про тестирование диодов.
Учитывая разнообразие этих радиоэлементов, единой методики проверки их работоспособности не существует. Соответственно, для каждого класса есть свой способ тестирования. Рассмотрим, как проверить диод шоттки, фотодиод, высокочастотный, двунаправленный и т.д.
Что касается приборов для тестирования, мы не станем рассматривать экзотические способы проверки (например, батарейку и лампочку), а будем пользоваться мультиметром (подойдет даже такая простая модель, как DT-830b) или тестером. Эти приборы практически всегда есть дома у радиолюбителя. В некоторых случаях потребуется собрать несложную схему для тестирования. Начнем с классификации.
Специфика режима прозвонки
Режим прозвонки является одним из наиболее часто используемых способов проверки светодиодов на работоспособность с помощью мультиметра. В этом режиме мультиметр подает на светодиод сигнал и измеряет напряжение, которое проскакивает через диод.
Для того чтобы правильно провести проверку, необходимо установить мультиметр в режим прозвонки, затем подключить пробник к аноду светодиода и затем катод. Наличие электрического сигнала и измеренное напряжение указывают на работоспособность светодиода.
Также важно учитывать, что некоторые светодиоды обладают высоким сопротивлением, которое может препятствовать их проверке в режиме прозвонки. В таком случае, необходимо использовать другие методы проверки
При проверке светодиодов в режиме прозвонки необходимо учитывать емкость проводов, которые используются для подключения светодиода, поскольку это может снижать измеренное напряжение до неприемлемого уровня.
Важно также убедиться в правильности подключения пробника к светодиоду. Если пробник подключен неправильно, измерения будут некорректными и могут привести к неверным выводам.
Если во время проверки в режиме прозвонки обнаруживается низкое или отсутствующее напряжение, это может свидетельствовать о неисправности светодиода
В таких случаях, для подтверждения неисправности следует применить другие методы проверки.
Несколько способов проверки своими руками
В домашних условиях существует три основных способа проверки светодиодов. При минимальном знакомстве с разделом физики, который называется электротехника, все эти способы не должны оказаться чем-то трудным и невыполнимым.
- Первый и самый распространённый – это проверка светодиодов мультиметром. Если, конечно, он есть в наличии, и вы умеете им пользоваться.
- Так же можно убедиться в исправности светодиода, подав на него напряжения с батарейки типа «Крона», или нескольких пальчиковых батареек, подключённых параллельно.
- Третий доступный способ – использовать для проверки светодиодов, как источник тока старые зарядные устройства для мобильных телефонов. Здесь, впрочем, как и во втором случае, придётся немного поработать руками. Зачистить провода, предварительно отрезав штекер подключения к телефону и оголёнными жилками прикоснуться к аноду и катоду. Если светодиод загорелся, значит, он исправен. Не бойтесь перепутать минус и плюс – светодиод не сожжёте.
Проверка при помощи мультиметра № 1
Прозвонка мультиметром
Большинство людей очень редко, или даже никогда, не используют дома такой прибор, как мультиметр. А вот те, кто хорошо знаком с электричеством, без тестера ощущают себя, как без рук. Все возможности этой умной штуки мы здесь рассматривать не станем, а вот как при его помощи установить исправность светодиода стоит рассказать.
Не все мультиметры одинаковы. Для выполнения вышеозначенной задачи понадобиться прибор, в котором есть функция «прозвонки», специально предназначенная для проверки светодиодов тестером.
Итак: устанавливаем прибор в режим «прозвонки». Красным щупом касаемся анода, а чёрным катода. Если всё проделано правильно и светодиод исправен он загорится. Если на нём нет обозначений, где анод, а где катод, ничего не произойдёт. В этом случае следует поменять местами щупы и если и в этом случае светодиод не подаёт признаков жизни, значит, он перегорел.
И последний секрет проверки светодиода мультиметром. Рекомендуется приглушить общее освещение, иначе можно просто не заметить, что он светится. В любом случае показатели прибора будут отличными от единицы, если, конечно, светодиод исправен.
Проверка при помощи мультиметра № 2
Подавляющее большинство современных мультиметров оснащены блоком PNP, которым тоже можно воспользоваться для проверки работоспособности светодиодов. Мощности прибора вполне должно хватить для того, чтобы визуально убедиться в исправности. Для этого нужно только подключить анод в специальное отверстие, обозначенное буквой Е, а катод в отверстие, обозначенное буквой С. При любом режиме мультиметра исправный светодиод загорится.
Этот способ годится только для отдельных светодиодов, которые предварительно придётся выпаять из общего прибора.
Проверка светодиодов, не выпаивая

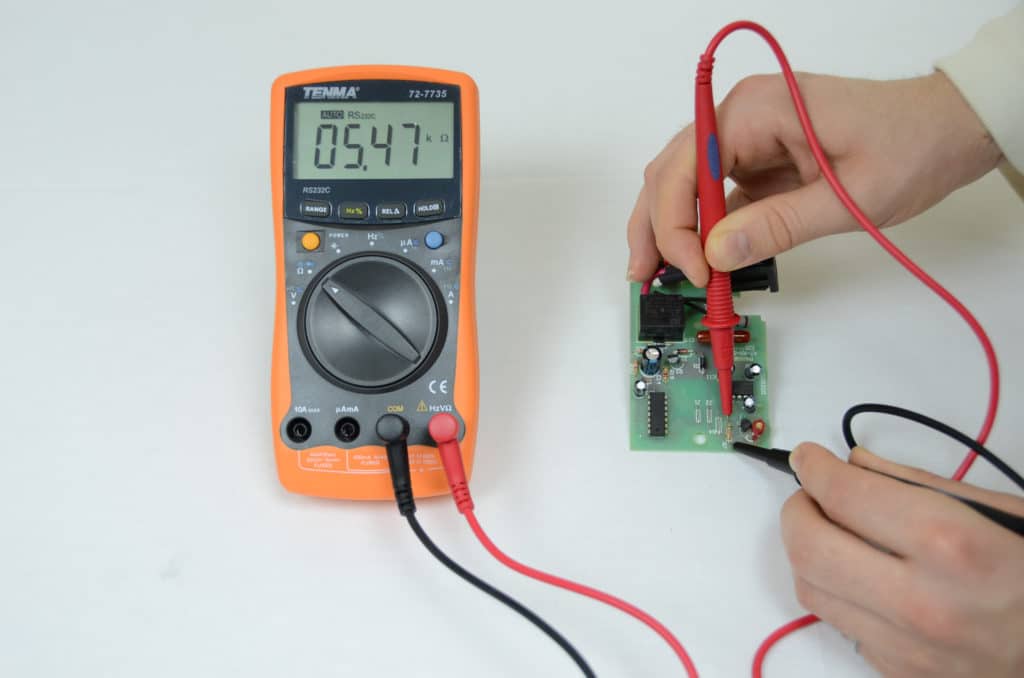

Проверка мультиметром без выпаивания
Здесь придётся несколько модернизировать щупы мультиметра. На противоположные концы проводов необходимо припаять недлинные кусочки стальной скрепки, предварительно изолировав их друг от друга. Вставить это усовершенствование в соответствующие отверстия на блоке PNP, а самим щупами прикоснуться к аноду и катоду проверяемого светодиода.
Как альтернативный источник тока, при отсутствии в доме мультиметра, можно использовать всё те же пальчиковые батарейки или «крону». Это будет даже удобнее и быстрее, так как не придётся модернизировать щупы. На противоположный конец можно просто надеть специальные зажимы «крокодильчики» и просто подсоединить их к «плюсу» и «минусу» на этом импровизированном источнике.
Способы проверки светодиода
Как прозвонить мультиметром отдельный светодиод
Иногда неисправный LED-элемент можно заметить невооруженным глазом: на нем будет черное пятно, указывающее, что он сгорел.

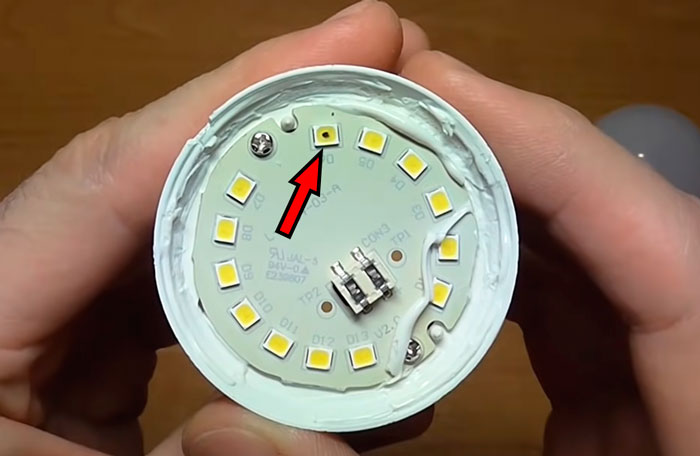

Сгоревший светодиод
Но если нерабочий LED нельзя определить по внешним признакам, чаще всего прибегают к помощи мультиметра.
Итак, как прозвонить светодиод при помощи мультиметра?
Самый простой и распространенный способ — проверить диод по свечению. Для начала нужно переключить мультиметр на режим проверки диодов. Здесь нужно быть аккуратнее: на большинстве мультиметров режим проверки диодов совмещен с режимом прозвонки. А если оба режима на устройстве вовсе отсутствуют, переключатель можно установить на 1 Ом. К катоду (минус) нужно прижать черный щуп, а к аноду (плюсу) — красный. Если LED исправен, он должен загореться. Если же он не светится, следует поменять щупы местами: возможно, дело в перепутанной полярности. Этот способ подходит только для проверки отдельных элементов, поэтому перед тем, как проверить светодиод тестером, потребуется предварительное выпаивание элемента из общей сети.
Проверка светодиода мультиметром
На некоторых мультиметрах можно найти отдельный разъем, который подходит и для прозвонки LED — элементов. Он подписан аббревиатурой PNP. Анод вставляется в отверстие, обозначенное буквой «С», а катод в отверстие «Е». Мультиметр предварительно переводится в режим прозвонки. Система определения исправности LED при этом не меняется.
Источники света Устройство и принцип работы светодиода
1к.03.01.2023
Как проверить мультиметром инфракрасный светодиод
Инфракрасный диод можно встретить, например, в пульте от телевизора и камерах наблюдения. Основное его отличие от обычного LED — инфракрасное свечение, которое нельзя увидеть человеческим глазом.
Инфракрасный диод внешне мало чем отличается от обычного
Способ проверки такого светодиода в целом совпадает со способом проверки обычных, описанным выше, за одним лишь исключением. Так как инфракрасная часть светового спектра не видима для человека, то для проверки светимости придется воспользоваться камерой на смартфоне — через нее будет видно, светится источник света или нет.
Источники света Как определить полярность светодиода
3к.02.05.2022
Как проверить, не прибегая к выпаиванию
Если LED — элемент расположен на плате, проверить его обычными щупами не выйдет: они не поместятся в разъемы для транзисторов. Конечно, можно выпаять элемент, но это долго, требует определенных навыков и оборудования и в обычно попросту нецелесообразно. Как тогда проверить светодиод с помощью мультиметра, не выпаивая его?
Можно воспользоваться переходником для щупов: это несложное и недорогое устройство, которое можно приобрести в любом специализированном магазине. Переходники внешне похожи на металлические иглы. Они прикрепляются к щупам, и дальнейший процесс проверки элемента на работоспособность остается таким же, как предложенный раньше: нужно прижать переходники к ножкам, не забывая про расположение плюса и минуса, и отследить, засветится ли он, а также за показаниями на экране мультиметра.
Проверка светодиодной ленты
Мультиметры работают от напряжения в 9 вольт, чего вполне достаточно для прозвонки всех элементов в цепи. Если перевести тестер в режим измерения сопротивления, а затем подключить один из щупов к вводу первого элемента в цепи, а второй — к выходу последнего, не забывая про полярность, можно определить, есть ли неисправности в ленте. После этого щуп сдвигается к выходу следующего по очереди элемента. Если на экране появится значение напряжения, неравное нулю, то мультиметр подсоединен к последнему работающему элементу.
Как проверить SMD-светодиоды в фонарике
Простой способ проверить, есть ли на плате фонарика поврежденный диод — измерить сопротивление в схеме. Если на любом из параллельно соединенных SMD получится результат, примерно равный нулю, то как минимум один из них на плате нерабочий.

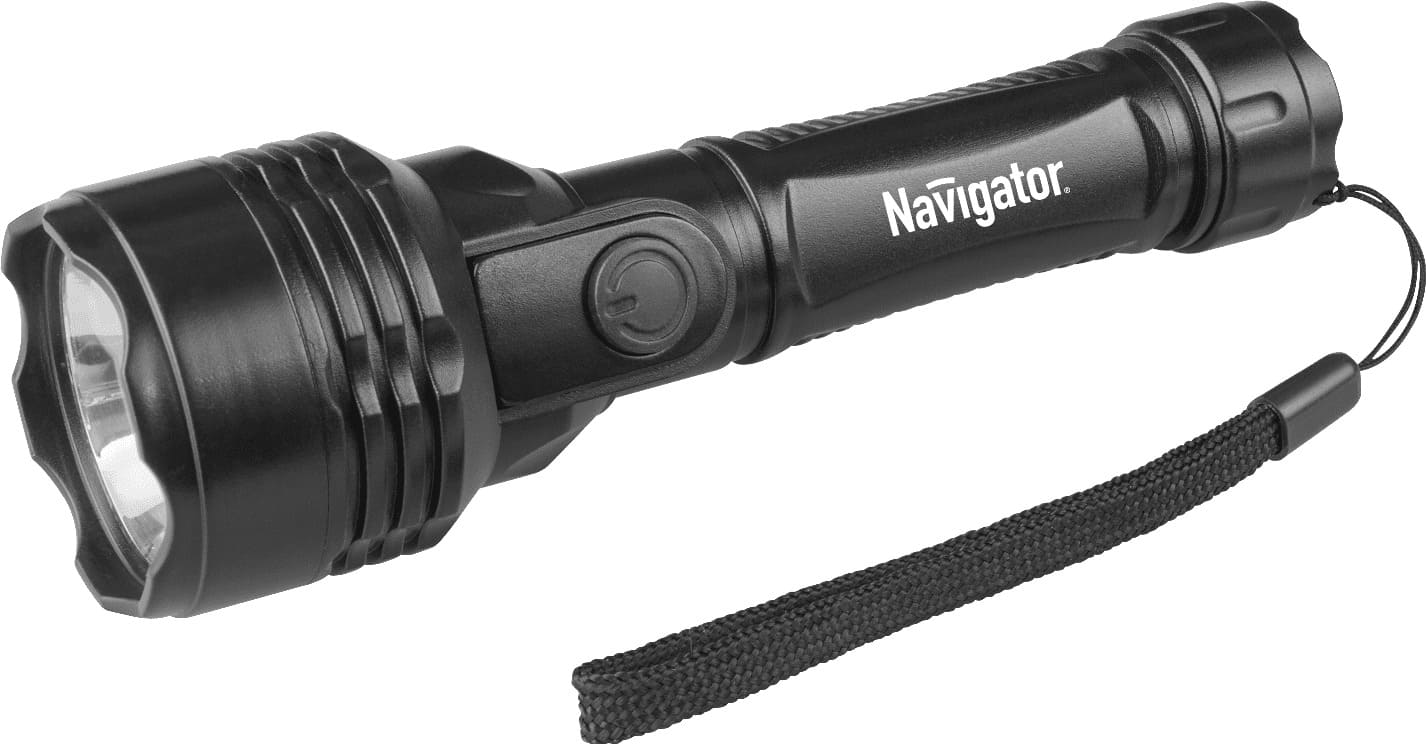

Светодиодный фонарик
Но, перед тем, как проверить исправность светодиодов в фонарике мультиметром, нужно вынуть из него плату. Это не всегда возможно. Иногда демонтаж платы повлечь значительные повреждения, поэтому нужно быть осторожнее. Если же плату можно извлечь без риска сломать устройство, то выпаивать элементы не придется. С помощью переходников можно приложить щупы мультиметра к ножкам. И здесь тоже не стоит забывать о расположении полюсов.
А вот починить такую плату самостоятельно, скорее всего, не выйдет из-за сложного устройства SMD- элементов: быстрее будет заменить ее аналогичной.
Определяем характеристики диодов
Соберите простейшую схему для снятия характеристик светодиода. Она на столько проста, что можно это сделать, не используя паяльник.
Давайте сначала рассмотрим, как узнать мультиметром на сколько вольт наш светодиод, с помощью такого пробника. Для этого внимательно следуйте инструкции:
Соберите схему. В разрыв цепи (на схеме «mA») установите мультиметр в режиме измерения тока. Переведите потенциометр в положение максимального сопротивления
Плавно убавляйте его, следите за свечением диода и ростом тока.
Узнаём номинальный ток: как только увеличение яркости прекратится, обратите внимание на показания амперметра. Обычно это порядка 20мА для 3-х, 5-ти и 10-ти мм светодиодов. После выхода диода на номинальный ток яркость свечения почти не изменяется
После выхода диода на номинальный ток яркость свечения почти не изменяется.
Узнаём напряжение светодиода: подключите вольтметр к выводам LED. Если у вас один измерительный прибор, тогда исключите из неё амперметр и в цепь подключите тестер в режиме измерения напряжения параллельно диоду. Подключите питание, снимите показания напряжения (см. подключение «V» на схеме). Теперь вы знаете на сколько вольт ваш светодиод.
Как узнать мощность светодиода мультиметром с помощью этой схемы? Вы уже сняли все показания для определения мощности, нужно всего лишь умножить миллиамперы на Вольты, и вы получите мощность, выраженную в милливаттах.
Однако на глаз определить изменение яркости и вывести светодиод на номинальный режим крайне сложно, нужно иметь большой опыт. Упростим процесс.
Таблицы в помощь
Чтобы уменьшить вероятность сжигания диода определите по внешнему виду на какой из типов светодиодов он похож. Для этого есть справочники и сравнительные таблицы, ориентируйтесь на справочный номинальный ток, когда проводите процесс снятия характеристик.
Если вы видите, что на номинальном значении он явно не выдает полного светового потока, попробуйте кратковременно превысить ток и посмотрите продолжает ли также быстро как ток нарастать и яркость. Следите за нагревом LED’а. Если вы подали слишком большую мощность – диод начнет усиленно греться. Условно нормальной будет температура при которой держать руку на диоде нельзя, но при касании ожога он не оставляет (70-75°C).
Чтобы понять причины и следствия проделывания данной процедуры ознакомьтесь со статьёй о ВАХ диода.
После всей проделанной работы проверьте себя еще раз – сравните показания приборов с табличными значениями светодиодов, подберите ближайшие подходящие по параметрам и откорректируйте сопротивление цепи. Так вы гарантированно определите напряжение, ток и мощность LED.
В качестве питания схемы подойдет батарейка крона 9В или аккумулятор 12В, кроме этого вы определите общее сопротивление для подключения светодиода к такому источнику питания – измерьте сопротивления резистора и потенциометра в этом положении.
Проверить диод очень просто, однако на практике бывают разные ситуации, поэтому возникает много вопросов, особенно у новичков. Опытный электронщик по внешнему виду определит параметры большинства светодиодов, а в ряде случае и их исправность.
Практическая часть: проверка различных светодиодов
С проверкой одиночного элемента все понятно: необходимо просто подать напряжение (значение должно быть немного выше напряжения падения) на ножки светодиода. Это можно сделать при помощи тестера: на его контактах есть напряжение порядка 5 вольт и ограничитель тока в виде внутренних резисторов.
Таким образом, проверяется исправность, но не соответствие рабочим параметрам.
Если надо протестировать характеристики, потребуется специальный прибор для проверки светодиодов. Он должен состоять из регулируемого источника питания (регулировка по току и напряжению), вольтметра, амперметра и люксометра (для замера яркости свечения).
Такие приборы есть в продаже, или изготавливаются самостоятельно (это объемный материал для отдельной статьи).
Но проверка одиночного элемента, как правило, нужна перед его установкой. В основном диоды проверяют в устройствах.
Как проверить гирлянду на светодиодах?
В первую очередь, визуально. Если последовательные LED элементы имеют защиту от неисправности, при перегорании одного диода он переходит в режим короткого замыкания. То есть, ток через него протекает, но он не светится.
Если такой опции нет, проверяется последовательная цепь. Необходимо соединить один щуп мультиметра к плате управления гирляндой на светодиодах, и последовательно проверять цепь после каждого элемента (соблюдая полярность).
Место обрыва цепи – это неисправный элемент. Его можно затем проверить отдельно, для достоверности.
Как проверить светодиоды в светодиодной лампе?
Как правило, внутри светильника расположена матрица из множества LED элементов. Они соединены последовательно, и подключены к общему блоку питания (драйверу).
Проверить СМД светодиод можно, не выпаивая его из монтажной платы. Для этого просто подключаем щупы мультиметра в режиме прозвонки. Исправные элементы будут светиться.Проверяем светодиоды в лампе — видео
То есть, SMD элементы проверяются по такой же методике, как и DIP. Сопротивление остальной сборки, как и блока питания, на результат не влияют.
Как проверить инфракрасный светодиод?
Если достаточно узнать, пробит он или нет – проверка проводится как на обычном диоде. В одну сторону есть ток, в другую нет. Визуальная проверка возможна с помощью фотоаппарата или камеры смартфона.
Надо подать соответствующее питание на элемент, и посмотреть на него через экран смартфона или фотоаппарата. Свечение явно видно: таким способом обычно проверяют исправность пульта от телевизора.
Обратите внимание
Если вы проверяете светодиод подачей питания на ножки, лучше делать это через резистор 10-100 Ом. Напряжение должно быть в диапазоне 3-5 вольт. Без резистора вы можете превысить силу тока, и LED элемент просто сгорит
Без резистора вы можете превысить силу тока, и LED элемент просто сгорит.
А вот для того, чтобы проверить ультрафиолетовый светодиод, никаких дополнительных приспособлений не требуется.
Единственное ограничение – отсутствие прямого солнечного света, и полумрак в помещении. Иначе вы просто не увидите, как он светится. Напряжение и сила тока, как у стандартного диода.
Нюансы тестирования инфракрасных диодов
Инфракрасные светодиоды (ИК-диоды) используются во многих приборах для передачи данных, управления электроникой и других целей. Но как проверить, работает ли ИК-диод или нет?
Важно понимать, что обычный мультиметр не может проверить ИК-диод. Это связано с тем, что ИК-диоды испускают световую энергию с длиной волны, которую не может измерять обычный мультиметр
Однако существует специальное устройство — ИК-приемник, которое может обнаружить присутствие сигнала от ИК-диода. При поднесении ИК-диода к ИК-приемнику должен быть слышен звуковой сигнал или изображение на экране устройства.
Если ИК-диод не работает, перед заменой его следует проверить, подключен ли он правильно, и нет ли повреждений проводов или соединений. Также необходимо проверить питание и сигнальный источник, чтобы убедиться, что источник сигнала достаточно мощный и работает правильно.
Проверка исправности светодиодов в фонаре
Перед определением неисправностей удалите из фонарика батарейку, разберите его и выньте текстолитовую плату, к которой прикреплен нужный СД. Воспользуйтесь тестером, подключив к нему щупы через PNP-разъем. Выпаивать диод необязательно — замеры производятся на плате. Устройство засветится только при прямом включении!
При параллельном подключении светодиодов замерьте сопротивление всей схемы. Если оно будет близко к нулю, то один из полупроводников работает некорректно. Чтобы определить, какой именно, воспользуйтесь методом, указанным выше, изучая каждый СД отдельно.
Как проверить светодиод мультиметром — все возможные способы
В современной осветительной технике достаточно часто применяются светодиоды (led). Как известно, они гораздо надежнее обычных лампочек, но все же иногда могут выходить из строя. Для того, чтобы проверить светодиод на работоспособность применяется несколько методов. Рассмотрим подробнее каждый из них.
Способы проверки
Светодиод, имеет свои электрические параметры, это максимальный рабочий ток, а так же прямое падение напряжения. Значение первого параметра производители указывают для каждого изделия индивидуально, а второго составляет 1.8 – 2.2 вольта для оранжевых, желтых и красных диодов. Для белых, зеленых и синих 3 – 3.6 вольта. Проверить эти значения параметров при наличии мультиметра, не составит труда.
Еще один способ проверить led диод на работоспособность, это подать на него питание от нескольких параллельно подключенных пальчиковых батареек или одной батарейки крона. На основе этого способа можно самостоятельно изготовить универсальный тестер для светодиодов, при помощи подручных элементов. Подробный процесс определения работоспособности показан в видео.
Определить неисправный светодиод, можно используя в качестве источника тока для проверки, старые зарядные устройства от мобильных телефонов. Для этого необходимо отрезать штекер подключения к телефону, и зачистить провода. Красный провод, это плюс, его нужно прижать к аноду, черный — минус, его подключают на катод. Если напряжения источника питания достаточно, то он должен загореться.
Для проверки некоторых диодов, напряжения от зарядки телефона может быть недостаточно, тогда можно попробовать проверить с помощью более мощного устройства, например зарядки от фонарика. Таким способом вполне можно проверить на работоспособность диоды в led лампе. Как это сделать, смотрите видео.
Как проверить не выпаивая
Для того чтобы подключить щупы мультиметра к разъемам в колодке PNP, нужно припаять на них небольшие фрагменты, обычной канцелярской скрепки. Между проводами, на которые припаяны скрепки, для изоляции можно установить небольшую текстолитовую прокладку и замотать изолентой. Таким образом, получим простой по конструкции и надежный переходник, для подключения щупов.
Далее необходимо подключить щупы к ножкам светодиода, не выпаивая его из схемы изделия. Вместо тестера, для проверки led диода можно использовать одну батарейку крона, или несколько пальчиковых батареек. Подключение проводится аналогично, просто вместо переходника, для подключения к выходам батарейки щупов, можно использовать небольшие зажимы «крокодильчики».
Рассмотрим на конкретном примере, как проверить led, не выпаивая из схемы.
Как проверить светодиоды в фонарике
Для проверки необходимо разобрать фонарик и вынуть плату, на которой они установлены. Проверка происходит с помощью тестера со щупами, подключенными на PNP разъем. Светодиоды можно не выпаивать, а подключать контакты щупа на них прямо на плате, при этом необходимо помнить о соблюдении полярности.
Определить пробитый светодиод, можно и при помощи измерения сопротивления в схеме подключения. Например, если светодиоды в фонарике подключены параллельно, измерив сопротивление и получив результат близкий к нулю на любом из них, можно быть уверенным, что, по крайней мере, один из них точно неисправен. После этого можно приступать к проверке каждого из светодиодов методами описанными выше.
Проверка светодиодов не сложный процесс, и любой, кто имеет несколько рабочих батареек и пару проводов, может проверить и определить его неисправность в том или ином приборе.

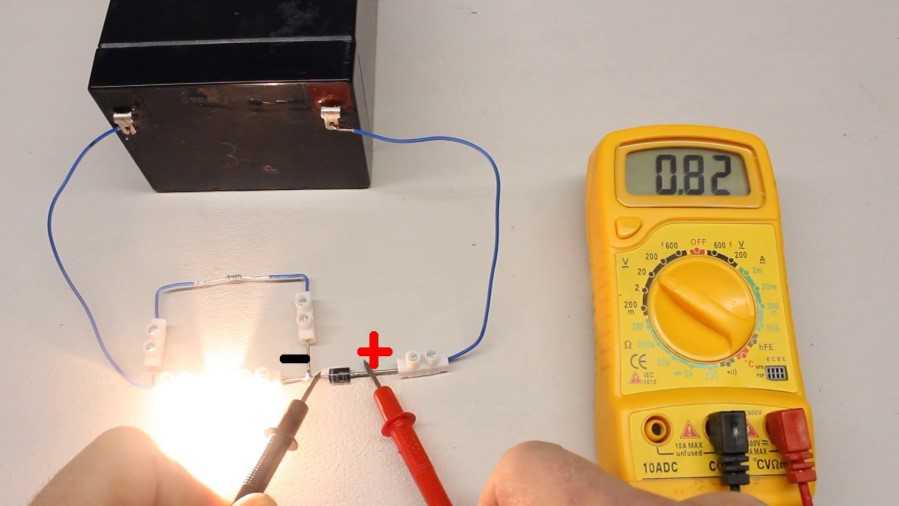

Проверяем выпрямительный диод и стабилитрон
Защитный диод, а также выпрямительный (включая силовой)или шоттки можно проверить при помощи мультиметра (или воспользоваться омметром), для этого переводим прибор в режим прозвонки так, как это показано на фотографии.
Режим мультиметра, при котором тестируются полупроводниковые выпрямительные диоды
Щупы измерительного прибора присоединяем к выводам радиоэлемента. При присоединении красного провода («+») к аноду, а черного («-») к катоду дисплей мультиметра (или омметра) отобразит значение порогового напряжения тестируемого диода. После того, как меняем полярность, прибор должен показать бесконечно большое сопротивление. В этом случае можно констатировать исправность элемента.
Если при обратном подключении мультиметр регистрирует утечку, значит, радиоэлемент «сгорел» и нуждается в замене.
Заметим, данную методику проверки можно использовать для тестирования диодов на генераторе автомобиля.
Тестирование стабилитрона осуществляется по сходному принципу, правда, такая проверка не позволяет определить, осуществляется ли стабилизация напряжения на заданном уровне. Поэтому нам потребуется собрать простую схему.
Тестирование с использованием регулируемого источника питания
Обозначения:
- БП – регулируемый блок питания (отображающий ток нагрузки и напряжение);
- R – токоограничительное сопротивление;
- VT – тестируемый стабилитрон или лавинный диод.
Принцип проверки следующий:
- производим сборку схемы;
- устанавливаем режим мультиметра, позволяющий измерить постоянное напряжение до 200 В;
Выбор необходимого режима для тестирования
- включаем блок питания и начинаем постепенно увеличивать величину напряжения, пока амперметр на блоке питания не покажет, что через цепь протекает ток;
- подключаем мультиметр, как указано на рисунке и измеряем величину напряжения стабилизации.
Пример ремонта светодиодного прожектора Gauss 10W пошагово
Разберём на живом примере, как мы продлили жизнь светодиодному прожектору Gauss, мощностью 10 ватт. Источник света отработал исправно 7 лет, и это почти 30 000 часов. И вот настало время, когда он погас, был демонтирован и ждал своего часа.

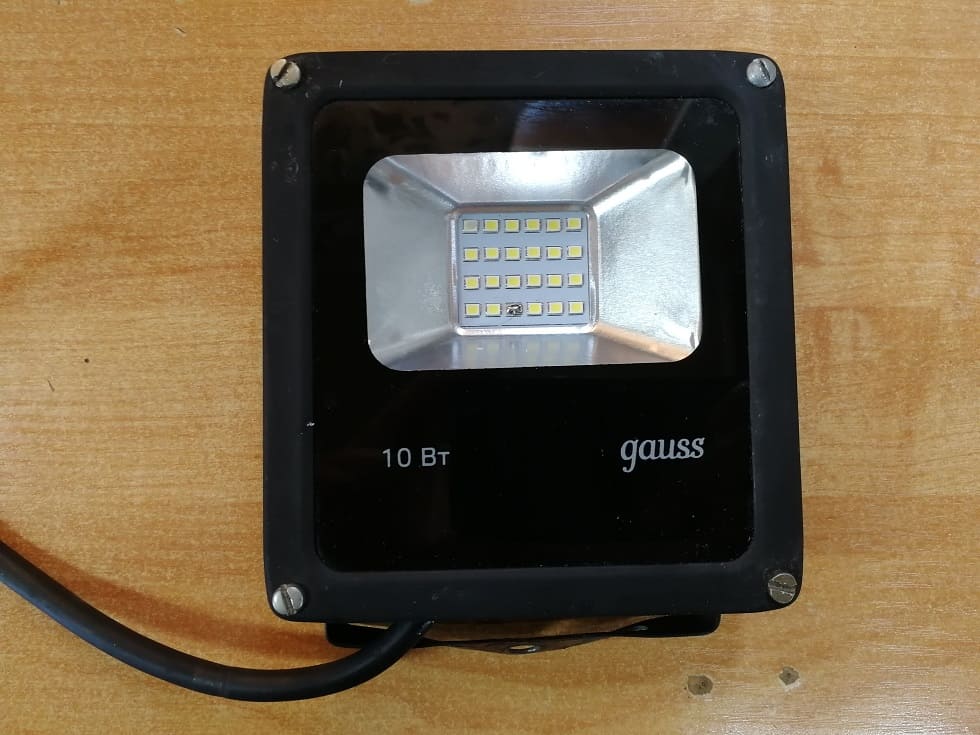

Светодиодный прожектор Gauss 10W
Прожекторы выпускаются обычно для уличных условий, и имеют высокую степень влагозащиты. В нашем случае это IP65. Это означает, что источник света защищён от попадания струи воды под любым углом. Разобрать его можно только сняв стекло, которое хорошо приклеено на силиконовый герметик. Выручил промышленный фен и небольшой шпатель. Прогреваем стекло феном, на расстоянии примерно 10 см. Делаем это равномерно, чтобы не создавать большую разницу температур на разных участках. Примерно через 5 минут, одеваем толстые перчатки и проталкиваем шпатель между стеклом и корпусом, как бы раздавливая мягкий герметик. Стараться отгибать стекло не стоит, так как оно может очень легко треснуть. И вот, прожектор разобран.
Разобранный влагозащищённый прожектор
На плате прожектора 24 шт SMD светодиода типоразмера 2835. Сначала осматриваем светодиоды, и видим, что на одном есть еле заметная черная точка.
Неисправный светодиод на на плате прожектора
Аккуратно удаляем неисправный SMD небольшой отверткой. Затем, с помощью паяльника, маленькой каплей олова с канифолью соединяем два контакта, которые подходили к аноду и катоду LED — элемента.
Пропаянные контакты светодиода
Подключаем прожектор к сети. Результат — он работает.

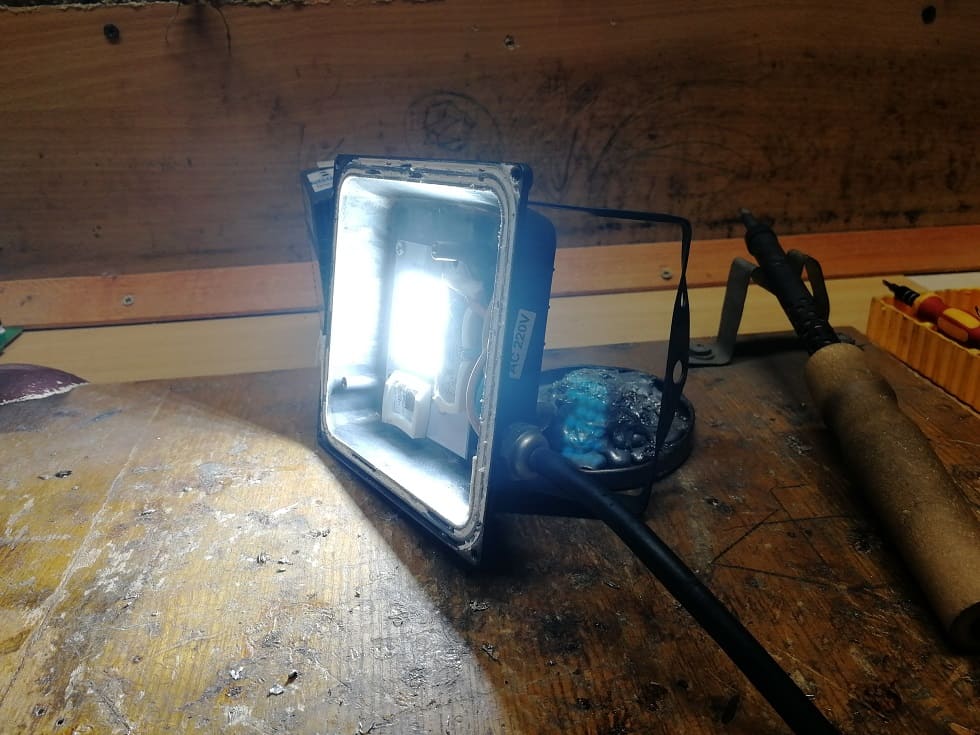

Рабочий прожектор после ремонта
Остается установить рассеиватель, удалить старый герметик, нанести новый и дать ему подсохнуть. И вот, уличный источник света получил вторую жизнь.
Конечно же, нельзя не отметить, что теперь рабочее напряжение каждого светодиода выросло примерно на 1/24. И сколько ещё проработает источник света, с такой большой наработкой и на повышенном напряжении неизвестно. Но тем не менее, факт на лицо — прожектор работает.
Источники света Ремонт светодиодного прожектора своими руками
3.8к.16.01.2023
Особенности диодов
Стандартный диод представляет собой компонент электросети и выступает в роли полупроводника с p-n переходом. Его строение позволяет пропускать ток по цепи только в одном направлении — от анода к катоду (разные концы детали). Для этого нужно подать на анод «+», а на катод – «-». Из-за такой особенности изделия, при подозрении на предмет поломки, его можно проверить тестером или мультиметром.
Различные виды диодов.
На сегодняшний день в радиоэлектронике существует несколько видов диодов: Виды диодов:
- светодиод. При прохождении электрического тока через такой элемент он начинает светиться в результате трансформации энергии в видимое свечение;
- защитный или обычный диод. Такие элементы в электросети выполняют роль супрессора или ограничителя напряжения. Одной из разновидностей данного элемента является диод Шоттки. Его еще называют как диод с барьером Шоттки. Такой элемент при прямом включении дает малое падение напряжения. В Шоттки вместо p-n перехода применяется переход металл-полупроводник.
Будет интересно Способы проверки транзисторов на работоспособность
Вот небольшая подборка, составленная из конкретных диодов и соответствующих им величин Vf, которые были получены при их тестировании мультиметром. Все диоды были предварительно проверены на исправность.
Таблица замеров характеристик диодов с помощью мультимера.
Если обычные детали и светодиоды используются в превалирующем большинстве электроприборов, то Шоттки – преимущественно в качественных блоках питания (например, для таких приборов, как компьютеры). Стоит отметить, что проверка обычного диода и Шоттки практически ни чем особым не отличается, так как проводится по одному и тому же принципу. Поэтому не стоит беспокоиться по данному вопросу, ведь принцип работы и Шоттки, и обычных диодов идентичен.
Диод Шоттки
Являясь компонентом электронной схемы, такие полупроводниковые элементы довольно часто выходят из строя. Самыми распространенными причинами выхода их из строя бывают:
- превышение максимально допустимого уровня прямого тока;
- превышение обратного напряжения;
- некачественная деталь;
- нарушение правил эксплуатации прибора, установленных производителем.
При этом вне зависимости от причины потери работоспособности выход из строя может быть непосредственно обусловлен либо «пробоем», либо коротким замыканием. В любом случае, если имеется предположение о выходе электросети из строя в зоне полупроводника, необходимо провести его диагностику с помощью специального прибора – мультиметра. Только для проведения таких манипуляций необходимо знать, как проверить диод с его помощью правильно.
Что такое мультиметр
Мультиметр является универсальным прибором, который выполняет ряд функций:
- измеряет напряжение;
- определяет сопротивление;
- проверяет провода на предмет наличия обрывов.
Будет интересно Как сделать регулятор мощности на симисторе своими руками
С помощью этого прибора даже можно определить пригодность батарейки.

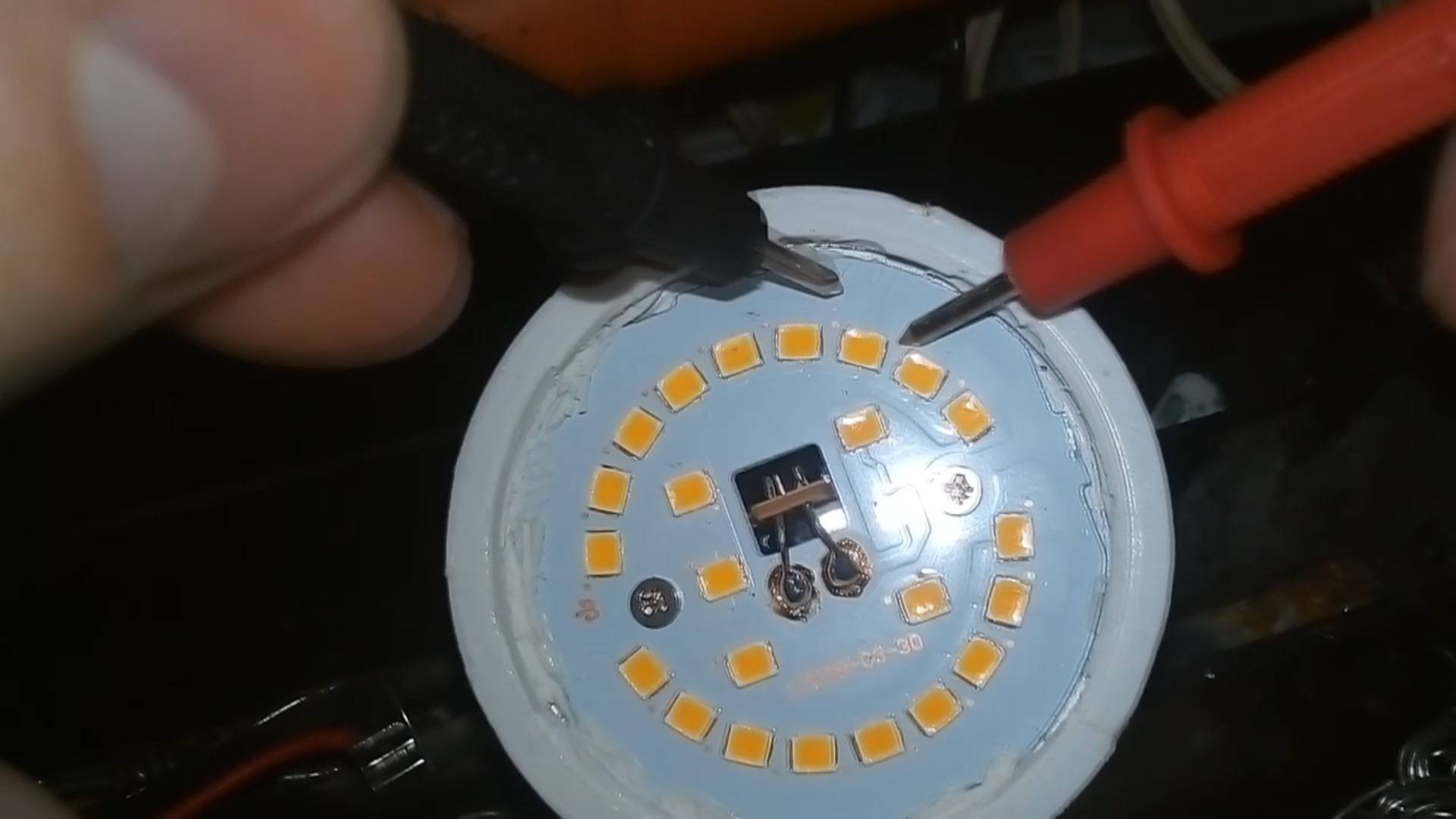

Проверка светодиодов в лампе.
Как проверить диод
После того, как мы разобрались с полупроводниками электрической схемы и предназначением прибора, можно ответить на вопрос «как проверить диод на исправность?». Вся суть проверки диодов мультиметром заключается в их односторонней пропускной способности электрического тока. При соблюдении этого правила элемент электрической схемы считается функционирующим правильно и без сбоев. Обычные диоды и Шоттки можно спокойно проверить с помощью данного прибора. Чтобы проверить этот полупроводниковый элемент мультиметром, необходимо проделать следующие манипуляции:
- необходимо удостовериться, что на вашем мультиметре имеется функция проверки диодов;
- при наличии такой функции подключаем щупы прибора к той стороне полупроводника, с которой будет осуществляться «прозвон». Если данная функция отсутствует, тогда переводим прибор с помощью переключателя на значение 1кОМ. Также следует выбрать режим для измерения сопротивления;
- красный провод измерительного устройства необходимо подключить к анодному концу, а черный – к катодному;
- после этого нужно наблюдать за изменениями прямого сопротивления полупроводника;
- делаем выводы о имеющемся или отсутствующем напряжении
После этого прибор можно переключить, чтобы проверить на предмет утечки или высокого замыкания. Для этого необходимо поменять места вывода диода. В таком состоянии также необходимо провести оценку полученных значений прибора.
Порядок тестирования светодиодной ленты
На целостность или обрыв вызванивается каждый участок от одной точки (плюс и минус) до другой
Светодиодная лента проблематично проверяется мультимертом, поскольку она не светится. Слабый свет возникает при тестировании в режиме Hfe. Тестирование также осложняется перегораниями не самих диодов, а контактных дорожек или токоведущих участков. Чтобы узнать о неисправности:
- Найдите условные одинаковые отрезки из 3 светодиодов по границе контактов и поперечной полосы.
- Прикасайтесь щупами к каждому участку по очереди, подавая ток на контакты питания.
- Прозвоните блок питания – он выходит из строя по причине перепада нагрузки.
Проверка сопротивления предоставит полную картину о целостности светодиодов.
https://youtube.com/watch?v=3ET6FU3mKuU
