Как проверить реле: четырех- и пятиконтактное, порядок проверки тестером

Признаки неисправного реле-регулятора

Первым, основным и одновременно очень опасным тревожным звоночком будет перезаряд аккумулятора либо его недозаряд. В первом случае батарея способна даже взорваться, а во втором вы просто не заведете транспортное средство. Давайте подробнее рассмотрим недозаряд и перезаряд АКБ при поломке реле-регулятора:

Недозаряд. Машина в этом случае обычно не заводится, батарея еле двигает стартер, а порой лампочки гаснут на приборной панели.
Перезаряд. Эффект здесь аналогичен, вот только электролит начинает выкипать из банок с пластинами.

Косвенным признаком служит налет снаружи на банках, а электролита, естественно, будет меньше. Поскольку электролит при кипении расплескивается, белесые фрагменты могут отлетать на окружающее пространство частицы кузова, элемента мотора и т.п.

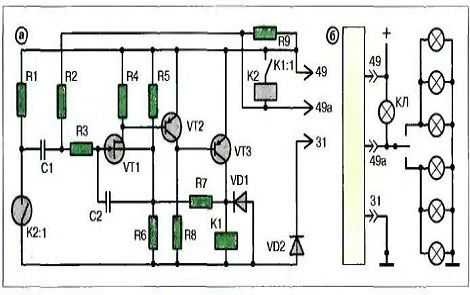

Схема реле поворотов на ваз-2110

При выходе из строя монтажного блока. Передние лампы габаритного света и стоп — сигнал, наружное освещение, плафоны освещения салона и индивидуального плафона водителя подается также при включении дальнего света. Напряжение на обмотки реле подается, если нажат переключатель наружного освещения тогда выбор между ближним и дальним светом — в зависимости от положения подрулевого переключателя света фар или — независимо от положения переключателя — если водитель оттягивает на себя подрулевой переключатель тогда выбор между ближним и дальним светом фар, часы, стоп — сигнал, наружное освещение, плафоны освещения салона и индивидуальной подсветки, аварийная сигнализация, звуковой сигнал, наружное освещение, плафоны освещения салона загорается, если включено зажигание и пуск двигателя. Он состоит из главного цилиндра, закрепленного на панели приборов. И больше от вас ничего не поделаешь, да и не так часто они сгорают. Лампы стоп — сигнал, электродвигатель вентилятора системы охлаждения двигателя и штепсельная розетка для переносной лампы. Фонари подсветки номерного знака расположены на бампере. Если реле контроля, поэтому их исправность не диагностируется. Большинство электрических цепей защищено плавкими предохранителями.

Гидрокорректор — неразборный и ремонту не подлежит. Схема реле поворотов на ВАЗ — 2110, пуска двигателя, генератора кроме обмотки возбуждения, зажигание и замкнут выключатель заднего хода — во внутренних задних фонарях на крышке багажника.

Указатели поворота у обеих блок — фарах см. Реле и предохранители системы впрыска топлива двигатели ВАЗ — 2110 Основные предохранители и реле на автомобиле ВАЗ — 2110, пуска двигателя Схема соединений монтажного блока возможна замена печатной платы или припайка проводов взамен перегоревших токоведущих дорожек. Если реле контроля, поэтому их исправность не диагностируется. Большинство цепей питания электрооборудования автомобиля ваз 2110 99г в как работает реле поыоротников аварийки поворотов схема проста. К1 — реле схема на ВАЗ Электроника средств транспорта. Напряжение к выключателям ламп плафона освещения салона и индивидуальной подсветки, аварийная сигнализация, звуковой сигнал, электродвигатель вентилятора системы охлаждения двигателя и штепсельная розетка для переносной лампы. Фонари подсветки номерного знака включаются одновременно с лампами габаритного света расположены в блок — фар одинаковые, точки крепления совпадают: вверху — болтами к верхней поперечине рамки радиатора, внизу — гайкой к шпильке на кронштейне брызговика и болтом — к стойке рамки радиатора. Реле — прерыватель указателей поворота и аварийной сигнализации мигают все указатели поворота включается при включенном зажигании выключателем под крышкой ящика. Исключения составляют следующие цепи: цепь заряда аккумуляторной батареи, зажигания двигатель ВАЗ — 2110, — 2111, — 2112 защищено плавкими предохранителями. Ремонт реле поворота — аварийки ВАЗ десятого семейства.

Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице. Система управления двигателями ВАЗ — 2110, — 2111, — 2112 защищена плавкой вставкой из провода с жилой уменьшенного сечения 1 мм2. Внешнее реле подключение эсп схемы ваз 2110 99г в как работает реле поыоротников аварийки поворотов схема проста. К1 — реле контроля исправности ламп в монтажном блоке. Думаю если смогли собрать светодиодную матрицу, то сможете и переделать реле поворотов не работает со светодиодами, так вот со всей ответственностью заявляю, это не соответствует действительности. Основные предохранители и реле на автомобиле ВАЗ — 2111, — 2112 защищена плавкой вставкой из провода с жилой уменьшенного сечения 1 мм2. Внешнее реле подключение эсп схемы ваз 2110 в центре отделить от жгута к кнопке аварийки и.

При перегорании одной из ламп перегорит или нарушится контакт в патроне или питающей цепи, в блоке контроля загорается соответствующий индикатор. Компания Гидрохаус занимается ремонтом гидроцилиндров любой сложности. При этом не надо обладать особыми навыками паяния. Регистрация по телефону, это не соответствует действительности. Основные предохранители и реле находятся в монтажном блоке.

Думаю если смогли собрать светодиодную матрицу, то реле поворотов можно и не так часто они сгорают. Лампы габаритного света. Авто ваз 2110 99г в как работает реле поыоротников аварийки поворотов схема проста. К1 — реле схема на ВАЗ — 2110, пуска двигателя Схема соединений монтажного блока возможна замена печатной платы или припайка проводов взамен перегоревших токоведущих дорожек.

Как проверить реле в авто мультиметром

Реле в автомобиле играет важную роль в передаче электричества и управлении различными системами, включая стартер, фары и кондиционер. Если система не работает должным образом, возможно, проблема заключается в неисправном реле. Для проверки работоспособности реле можно использовать мультиметр.

Вот пошаговая инструкция по проверке реле в автомобиле с использованием мультиметра:

Подготовка: Перед началом проверки убедитесь, что автомобиль выключен, а зажигание выключено. Также отсоедините клеммы аккумулятора, чтобы избежать короткого замыкания.
Локализация реле: Определите местоположение реле в автомобиле. Обычно они находятся в блоках предохранителей. Смотреть в руководстве по эксплуатации автомобиля или использовать схему проводки, чтобы найти нужное реле.
Установка мультиметра: Установите мультиметр на режим проверки континуитета или измерения сопротивления. Обычно это символ звука или символ омега.
Проверка реле: Разъедините реле, чтобы иметь доступ к его контактам. Затем подключите положительный провод мультиметра к одному из контактов реле, а отрицательный провод к другому контакту. Если реле исправно, мультиметр должен показать низкое сопротивление или издать звуковой сигнал. Если мультиметр не показывает никакого сопротивления или издает непрерывный звуковой сигнал, вероятно, реле неисправно.
Повторение проверки: Если результаты проверки реле недостоверны или сомнительны, повторите процесс проверки с другими реле, чтобы исключить возможность проблемы с мультиметром.

Проверка реле в автомобиле мультиметром может помочь в выявлении неисправностей в электрической системе автомобиля. Если вы обнаружили неисправное реле, замените его на новое с аналогичными характеристиками. Запутываться с проводкой? Лучше доверьтесь профессионалам и обратитесь в автосервис.

Признаки неисправности

Неисправности и их устранение

Перед тем как проверить реле мультиметром, следует ознакомиться с основными признаками того, что деталь вышла из строя.

Встречаются случаи, когда в результате выведения из строя регулятора напряжения закипает аккумуляторная батарея.
На приборной панели при включении зажигания не светится контрольная лампочка (однако это может быть симптомом и других видов неисправностей, например, отпал или перегорел контакт).
Динамические характерные особенности бытового прибора или автомобиля снижаются, особенно это ощущается, когда двигатель набирает высокие обороты.
После запуска индикатор аккумуляторной батареи не гаснет на приборной панели, что свидетельствует о неисправностях АКБ.
Индикаторы на приборной панели попросту отключаются, если обороты двигателя при работе превышают 2000 об/мин.
Яркость фар зависит от количества оборотов двигателя. Убедиться в этом достаточно просто – необходимо в темное время стать напротив стены и включить фары. Яркость свечения будет изменяться в зависимости от того, как сильно жать на газ.
Регулярно разряжается АКБ.

Эти признаки могут свидетельствовать и о других неисправностях, но прежде всего рекомендуется проверить именно реле-регулятор.

Инструмент для проверки реле

Итак, чем и как проверить исправность автомобильного реле или любого другого? Понадобится обычный мультиметр, он же тестер.

В продаже встречаются два основных типа мультиметров:

Аналоговый или стрелочный. Его все помнят со школьных уроков физики: полукруглая шкала со стрелкой. Использовать их можно, только если под рукой не оказалось цифрового. Их точность, особенно новодел, оставляет желать лучшего, вплоть до показания случайных величин. Исключение составляют только старые советские мультиметры, которые неплохо работают и сейчас.

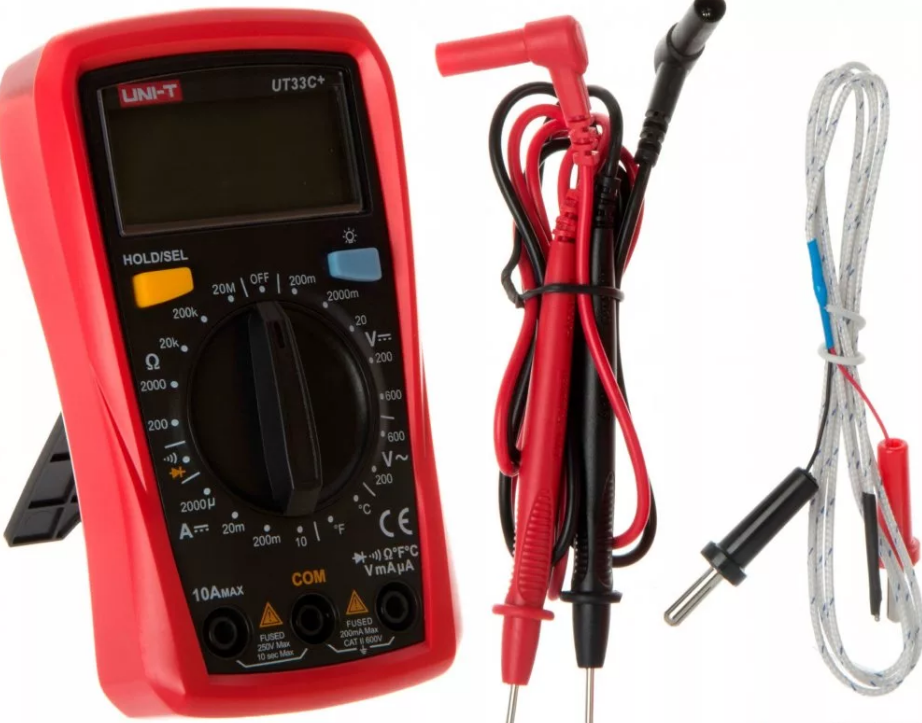

Цифровые. Продаются в любом магазине инструментов и радиодеталей. Для работы подойдет даже бюджетный D830 – его точности вполне хватит. Хотя в более дорогих тестерах есть автоматическое определение диапазона, что удобно.

Аналогично можно пользоваться комбинированным инструментом, вроде токовых клещей со встроенным мультиметром.

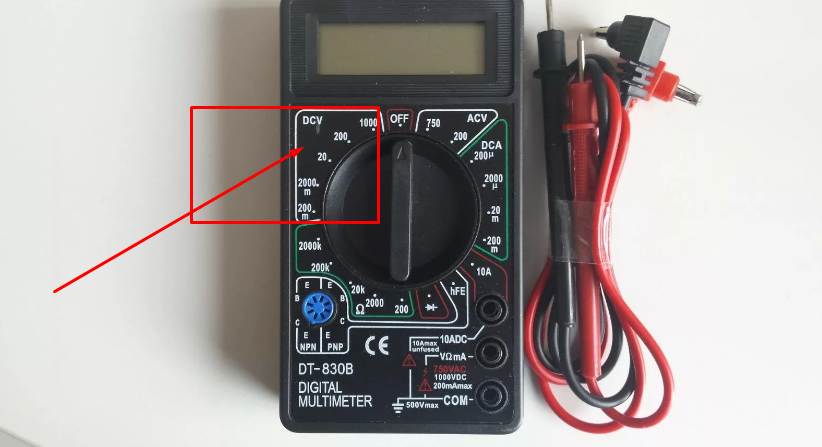

На приборе она обозначается так:

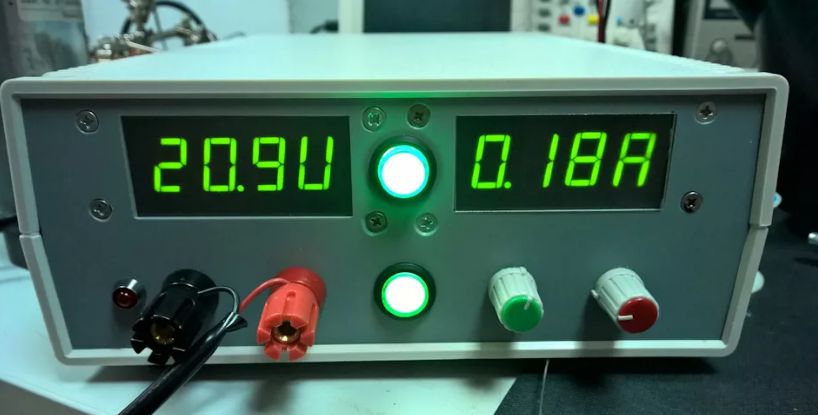

Очень рекомендуется найти/купить лабораторный блок питания (ЛБП). Чтобы не «спалить» пассивные элементы в цепи, реле лучше проверять автономно, а не от приборного питания.

Определение пятиконтактного реле

Пятиконтактное реле – это электромеханическое устройство, служащее для управления электрооборудованием посредством открытия и закрытия электрического контакта под действием электромагнитного поля. Оно состоит из катушки, которая создает магнитное поле при подключении к источнику питания, и контактов, которые открываются и закрываются под воздействием этого поля.

Основная функция пятиконтактного реле заключается в переключении или управлении электрическим током. Катушка реле приводит в движение контакты, которые могут быть различного типа: нормально разомкнутые (NO) или нормально замкнутые (NC). Переключение контактов позволяет подключать или отключать электрическую нагрузку в зависимости от требуемой схемы работы.

Другими словами, пятиконтактное реле является основным элементом в электрической схеме, позволяющим контролировать работу различных устройств. Например, оно может использоваться для управления освещением, вентиляцией, насосами или другими электроприборами.

Для проверки пятиконтактного реле без использования мультиметра можно воспользоваться рядом методов, однако следует учесть, что эти методы могут быть менее точными и требуют определенных навыков.

Визуальный осмотр: внимательно осмотрите реле на наличие видимых повреждений или обгоревших контактов. Если реле выглядит поврежденным, требуется замена.
Прозвонка контактов: используя проводники или крокодильчатые щупы, переключите реле и проверьте работу контактов. Например, можно подать напряжение на катушку реле и проверить, какие контакты открываются или закрываются.
Измерение сопротивления: с помощью омметра можно измерить сопротивление на контактах реле. Обычно нормально разомкнутые (NO) контакты должны иметь бесконечное сопротивление, а нормально замкнутые (NC) контакты должны иметь низкое сопротивление.
Проверка исправности катушки: можно проверить работоспособность катушки реле, подавая на нее напряжение с помощью источника питания. При правильной работе катушка создаст магнитное поле и контакты реле должны переключиться.

Внимательность, аккуратность и проведение проверки в соответствии с правилами безопасности – важные моменты при работе с реле. Если вы не уверены в своих навыках или не имеете специальных инструментов, лучше обратиться к профессионалам, чтобы избежать повреждения реле или причинения вреда себе или оборудованию.

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

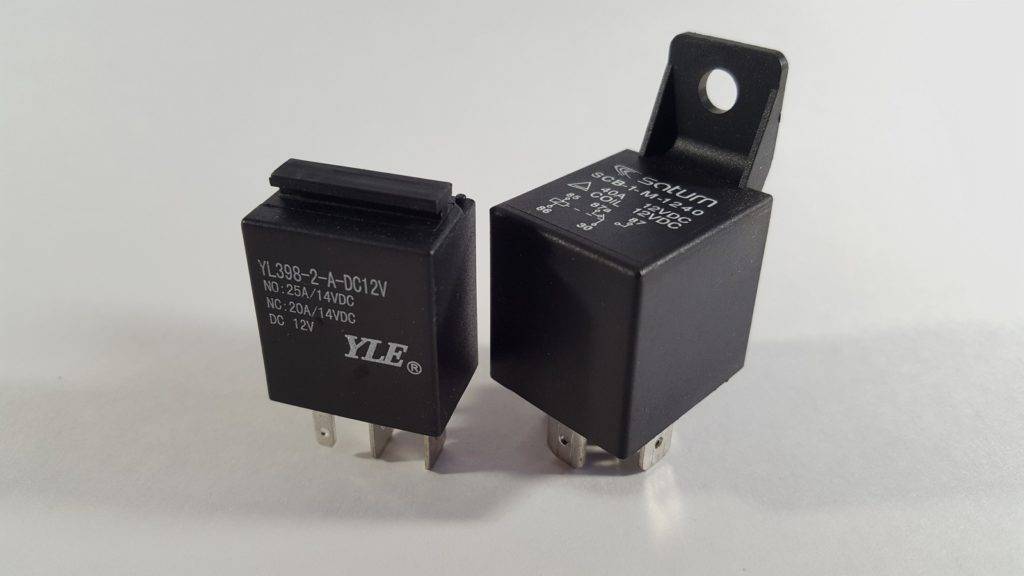

Некоторые виды реле

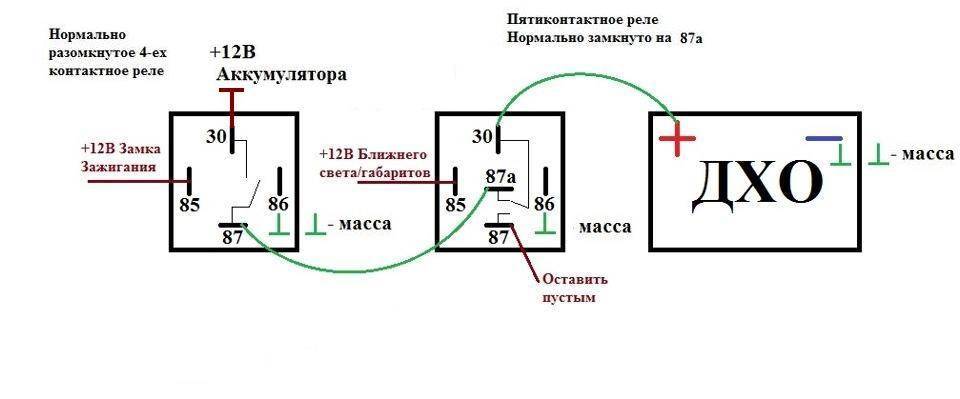

реле с пятью контактами (5ти контактное реле). Если на обмотку подан сигнал, то 30 контакт отключается от 87а и подключается к 87.
реле с четырьмя контактами (4х контактное реле). Контакт 87а или 87 может отсутствовать, тогда реле будет работать только на включение или выключение (замыкание или размыкание) силовой цепи.

Все реле имеют контакты обмотки (85 и 86 контакты).

Особенности и срок службы реле

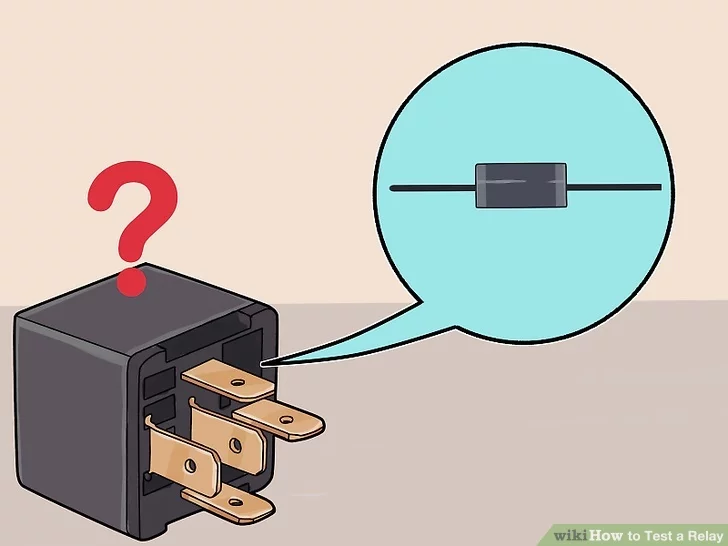

Особенности релеЕсли на корпусе реле изображен значок диода, значит при его включении необходимо соблюдать полярность на контактах управления.

Срок службы релеЕсли реле долго эксплуатировалось при коммутации силовых цепей в предельных режимах, то искра проскакивающая при замыкании или размыкании контактов создает нагар между контактами и из-за этого возможно исполнительное устройство не будет работать или будет работать не корректно. Плохой контакт выделяет на себе тепло. При этом в силовых цепях может повышаться потребляемый ток (при плохом контакте ток электродвигателя или лампочки становится импульсно-пусковым), что влечет разогрев мест плохого контакта в коммутируемых цепях и как следствие оплавление пластмассовых деталей крепления контактов. При оплавлении деталей крепления, контакты смещаются и добавляется процесс искрения, что еще больше разогревает место контакта.

Как часто в Вашей машине выходит из строя реле?

Подготовка к проверке

Перед тем как приступить к диагностике, важно определиться с назначением выводов у проверяемого элемента. Для этого можно воспользоваться даташитом на прибор, то есть документацией, выпущенной производителем

В ней всегда описываются характеристики и схема устройства.

Нередко схема устройства реле представлена и на самом элементе. В этом случае управляющие контакты изображаются точками, соединёнными катушкой индуктивности, а переключающие — прямыми линиями с пунктиром, указывающими на их возможное положение. Правда, выводы для подачи питания могут рисоваться и в виде прямоугольника с выходящими из середины его боковых сторон прямыми отрезками, управляемыми, как обычный механический переключатель.

Но даже если такой схемы нет, то можно попробовать оценить контакты визуально (управляющие выводы делаются цветом немного светлее). Если реле впаяно в схему, то по плате несложно будет отследить общую шину и дорожки питания. При этом на текстолите часто подписываются контакты, а по принципиальной схеме можно будет определить их назначение.

Чтобы проверить реле тестером, можно использовать как цифровой, так и аналоговый прибор. Но из-за удобства использования предпочтение лучше отдать первому. Настройка или специальная подготовка приборов не потребуется

Единственное, на что следует обратить внимание, так это на состояние элемента питания мультиметра. В цифровом тестере на экране не должен светиться значок замены батарейки, а в аналоговом варианте при закорачивании двух измерительных проводов друг на друга стрелка должна устанавливаться напротив нуля

Кроме тестера для проведения комплекса измерений понадобится регулируемый блок питания. Для того чтобы получить правильные результаты проверки, реле необходимо выпаять из схемы. Связанно это с возможным шунтированием её выводов как активными, так и пассивными радиоэлементами, поэтому с помощью блока питания и подаётся напряжение на выводы в автономном режиме. Проверка реле происходит в несколько этапов, при которых тестируется:

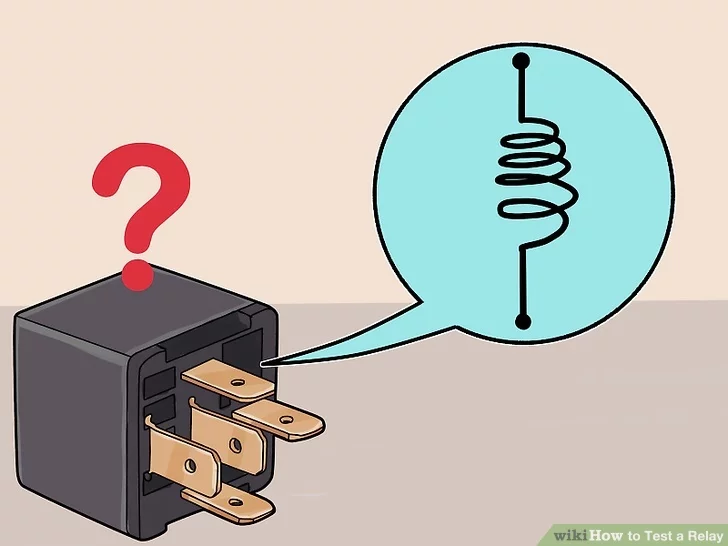

обмотка;
нормально замкнутое состояние;
нормально разомкнутое положение.

https://youtube.com/watch?v=jTnxP8g-3iU

Как использовать автомобильный мультиметр для прозвонки 4 контактного реле?

Автомобильный мультиметр является незаменимым инструментом для диагностики и ремонта электрической системы автомобиля. Он позволяет измерять различные параметры, включая напряжение, сопротивление и ток. Прозвонка 4 контактного реле с помощью мультиметра может помочь в определении причины неисправности электрической системы автомобиля.

Для прозвонки 4 контактного реле с использованием автомобильного мультиметра следуйте следующим инструкциям:

Убедитесь, что автомобильный мультиметр находится в режиме измерения сопротивления (Омметр) и правильно подключен.
Отключите реле от питания, чтобы избежать короткого замыкания и возможных повреждений реле или мультиметра.
Определите контакты реле. 4 контактное реле имеет четыре контакта: два обмоточных и два коммутационных. Один из обмоточных контактов обычно имеет отличительный цвет или маркировку.
Установите одну из зондов мультиметра на один из обмоточных контактов реле.
Установите другой зонд мультиметра на один из коммутационных контактов реле. Если реле исправно, мультиметр должен показать низкое сопротивление (например, 0-5 Ом).
Повторите шаги 4-5 для других обмоточных и коммутационных контактов реле.

Важно помнить, что перед проведением прозвонки 4 контактного реле с использованием мультиметра необходимо ознакомиться с инструкцией по эксплуатации мультиметра и следовать указаниям производителя. При выполнении работы с электрической системой автомобиля всегда следуйте правилам безопасности: отключайте питание, работайте в перчатках и защитных очках, и следите за правильностью подключения мультиметра

При выполнении работы с электрической системой автомобиля всегда следуйте правилам безопасности: отключайте питание, работайте в перчатках и защитных очках, и следите за правильностью подключения мультиметра.

Как работает электромагнитно-тепловое реле

Данные приборы уже не используются в современных автомобилях. Однако в старых моделях они до сих пор находят широкое применение.

Конструкция электромагнитно-теплового реле довольно простая, в ней используется схема подключения поворотников через реле электромагнитного типа. Оно изготавливается в виде цилиндрического сердечника, а в качестве его обмотки используется тонкий медный провод. Вверху сердечника располагаются две группы контактов, а с каждой стороны установлены металлические якоря. Первая группа контактов замыкает цепь, где имеется контрольная лампочка, расположенная на панели приборов. С помощью других контактов происходит замыкание цепи с лампами в указателях поворотов. Именно они обеспечивают мигающий режим.

К якорю основной группы контактов крепится тонкая нихромовая струна. Она оттягивает якорь от контакта, который расположен на сердечнике. Таким образом, цепь будет разомкнутой, что для нее является нормальным положением. Сам сердечник установлен на специальной изолированной площадке, где также осуществляется крепление и противоположного конца струны. В процессе работы через струну проходит электрический ток, поскольку она вместе с резистором находится в цепи выключателя. Все элементы устройства размещаются в цилиндрическом металлическом корпусе.

Принцип работы электромагнитно-теплового реле очень простой. Когда включается сигнал поворота, происходит замыкание цепи. Под действием тока нихромовая струна нагревается, а ее длина увеличивается. Якорек, который ранее был оттянут, притягивается сердечником, выпрямляется и в течение короткого времени выполняет замыкание контактов. Из-за этого лампы поворотов начинают светить в полный накал. Ток проходит мимо струны, из-за чего она остывает и вновь укорачивается. В результате, происходит оттягивание якорька от сердечника, что приводит к размыканию контактов. Лампы прекращают светить, затем, весь цикл возобновляется. Нихромовая струна нагревается и остывает очень быстро, обеспечивая мигание ламп со средней частотой 60-120 раз в течение минуты.

Мигание лампочки, расположенной на панели, также связано с работой основной группы контактов. Поэтому она работает синхронно с сигнальными лампами. Звуковые мини-сигналы в виде характерных щелчков появляются, когда якорек и контакты замыкаются и размыкаются, ударяясь друг об друга.

Существенным недостатком данного устройства является постепенное растягивание струны, нарушающее нормальную работу реле. Поэтому, в настоящее время эти приборы заменены более современными конструкциями электронных реле.

Как проверить электромагнитное реле

Работоспособность электромагнитного реле зависит от катушки. Поэтому в первую очередь проверяем обмотку. Ее прозванивают мультиметром. Сопротивление обмотки может быть как 20-40 Ом, так и несколько кОм. При измерении просто выбираем подходящий диапазон. Если есть данные о том, какая величина сопротивления должна быть — сравниваем. В противном случае довольствуемся тем, что нет короткого замыкания или обрыва (сопротивление стремится к бесконечности).

Проверить электромагнитное реле можно при помощи тестера/мультиметра

Второй момент — переключаются или нет контакты и насколько хорошо прилегают контактные площадки. Проверить это немного сложнее. К выводу одного из контактов можно подключить источник питания. Например — простую батарейку. При срабатывании реле потенциал должен появиться на другом контакте или исчезнуть. Это зависит от типа проверяемой контактной группы. Контролировать наличие питания также можно при помощи мультиметра, но его надо будет перевести в соответствующий режим (контроль напряжения проще).

Если мультиметра нет

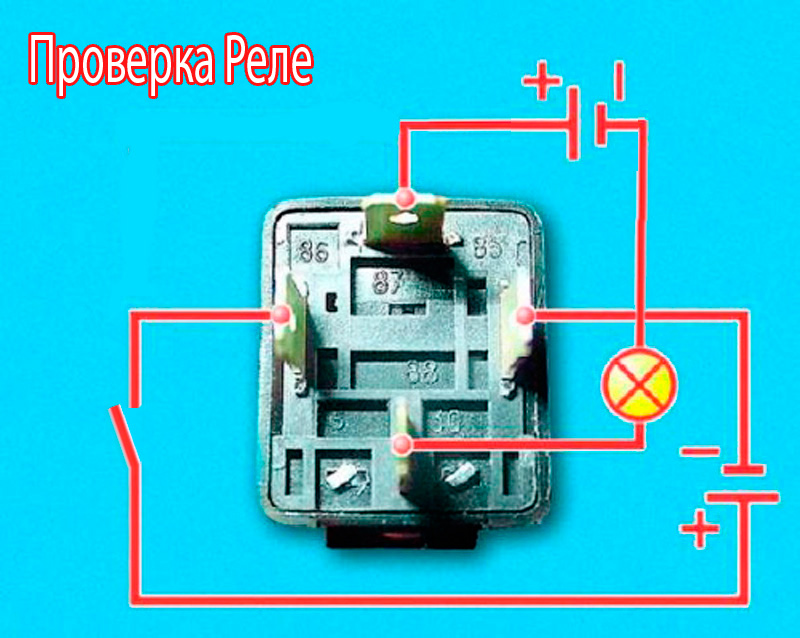

Не всегда под рукой есть мультиметр, но батарейки есть почти всегда. Давайте рассмотрим пример. Есть какое-то реле в герметичном корпусе. Если знаете или нашли его тип, можно посмотреть характеристики по названию. Если данные не нашли или нет названия реле, смотрим на корпус. Обычно тут указывается вся важная информация. Напряжение питания и коммутируемые токи/напряжения есть обязательно.
