Как правильно заземлить ванну своими руками

Заземление ванны: зачем его делать

С тем, что отсутствие заземления может стать источником достаточно серьезных неприятностей, если не сказать больше, мы разобрались, теперь рассмотрим подробнее назначение заземляющего контура в помещениях с влажной средой. Если формулировать ответ на этот вопрос коротко, то защитное заземление ванны предназначено не только для ее безопасной эксплуатации, но и для выравнивания электрического потенциала всех токопроводящих поверхностей. В общем, если уж говорить о заземлении, то нужно его рассматривать комплексно, вместе со всеми имеющимися в ванной комнате изделиями, проводящими ток. Только в таком случае подключение ванны к контуру заземления будет иметь смысл.

Наверняка сейчас у многих назрел вопрос, а к чему подключать ванну? Где взять контур заземления? Мы ведь уже давно обрезали старые стальные водопроводные трубы и заменили их новыми, пластиковыми. Нельзя сказать, что вы погорячились, но заземление ванны на водопроводные трубы не является единственно правильным решением. Просто в такой ситуации дополнительно придется проложить от щитка в ванную один единственный провод, к которому подсоединить все токопроводящие предметы. Но об этом чуть позже, а пока разберемся с вопросом, чем заземлять ванну и какие материалы для этого понадобятся?

Зачем нужно заземление ванны

Электротехнические работы с чего начать

Выбор материалов что купить перед началом работы

Необходимый инструмент для заземления ванной своими руками:

В первую очередь нужно приобрести специальный провод. Ничего рассчитывать и подбирать не нужно, готовые провода из меди, имеющие желто – зеленую изоляцию есть в наличии в любом магазине строительных материалов.
УЗО с требуемым количеством Ампер. Всегда устанавливается в сухом помещении, где отсутствует влажность, то есть вне ванной комнаты. Стандартным выбором являются УЗО на 10 или 16А. При выборе устройства следует учитывать то, что в современном жилье присутствуют электрические приборы с повышенным уровнем энергопотребления, например электрическая духовка. Вследствие этого, при наличии таких устройств необходимо выбирать УЗО с повышенной мощностью.
Коробка уравнивания потенциалов. Это специальное устройство из пластика, соединяющее все ветки заземляющего провода.
Клеммы.
Специализированные металлические хомуты для труб.

При проведении заземления чугунной ванны в квартире нужно обработать место присоединения устройства антикоррозийным средством, которое также можно приобрести в магазине стройматериалов. Обычно используется битумная мастика. Корпус акриловой ванны также рекомендуется обработать.

https://youtube.com/watch?v=pOCeEs1Krxk

Необходимый инструмент для электротехнических работ

Для электротехнических работ требуется практически стандартный набор электрика (необходимые инструменты):

гаечный ключ;
отвертка. Для электротехнических работ рекомендуется остановить выбор на индикаторной отвертке;
сверло по металлу;
тестер либо мультиметр. Данные приборы измеряют уровень напряжения в цепи. Они необходимы в том случае, когда неизвестно наверняка, есть ли заземление в розетке;
сварочный аппарат (если есть необходимость);
средства защиты;
фонарик;

Прокладка шины заземления для квартиры

Современное многоквартирное здание должно включать в себя заземляющую шину, к которой может свободно подсоединиться и заземлиться любой из жильцов. Но не все дома имеют общедомовое заземление.

Когда в доме, как положено, есть необходимое общее устройство заземления, достаточно подключиться к нему через щиток на этаже.

Но как провести заземление в ванной комнате, если шина отсутствует?

Для проведения общего заземления требуется провести специальный медный провод до подвала, по всей длине стояка. Далее недалеко от дома на безлюдном участке нужно выкопать углубление, с глубиной до полутора метра, в которое помещается три металлических стержня, соединенных между собой сверху в виде треугольника полосой из стали посредством сварки, либо связывания толстым проводом. Затем провод, проложенный под землей и защищенный специальным рукавом, присоединяется к металлической конструкции. К такому контуру могут подключаться все жильцы и успешно заземляться.

https://youtube.com/watch?v=fYWA5cUkbuQ

Заземление всех приборов в ванной комнате

Для обеспечения максимальной безопасности приборов и объектов в ванной комнате рекомендуется провести не только заземление ванны, но и проделать ту же процедуру и с остальными приборами, имеющими непосредственный контакт с электросетью. Кроме того, помимо приборов, желательно провести заземление труб канализации и водопровода.

Процедура заземления ванны в квартире всегда должна выполняться на специализированный контур для заземления либо на общее заземление всего здания, на электрощите.

Важно помнить о том, что каждый прибор должен иметь своего отдельного проводника к контуру либо шине заземления. При этом проводник должен быть цельным. Итак, исходя из статьи, можно сделать вывод, что заземление – необходимая мера по обеспечению безопасности при пользовании ванной комнатой

Проведение заземления ванны в квартире исключает возможность получить сюрприз от соседа в виде разряда электричества, а также обеспечивает проведение водных процедур без страха за свою безопасность

Итак, исходя из статьи, можно сделать вывод, что заземление – необходимая мера по обеспечению безопасности при пользовании ванной комнатой. Проведение заземления ванны в квартире исключает возможность получить сюрприз от соседа в виде разряда электричества, а также обеспечивает проведение водных процедур без страха за свою безопасность.

Выравнивание потенциалов ванной комнате

Система уравнивания потенциалов в ванной комнате необходима для обеспечения ее полной безопасности. Кроме основного контура заземления, предусмотренного в любом строительном проекте современного здания, необходимо создать дополнительный контур для конкретного помещения. Каждый проводник имеет определенный электрический потенциал. Сам по себе он не представляет опасности. Опасность лежит в их разности между различными металлическими предметами. Чем выше она будет, тем больше вероятность поражения электрическим током человека.

Выравнивание потенциалов в ванной комнате является таким же важным аспектом, как заземлить ванну. Оно представляет собой снижение шагового напряжения на поверхности посредством защитных проводников, проложенных внутри пола помещения или на его поверхности. Они подсоединяются к заземляющему устройству. Также снизить разность потенциалов можно при помощи специального напольного покрытия. Выравнивание потенциалов в ванной или других помещениях должно обязательно производиться специалистом, о некоторых его особенностях можно узнать в следующем видео материале:

</index>

Инесса Как сделать заземление ванны в квартире или частном доме?

Заземление ванны – актуальный вопрос для каждой квартиры и частного дома, ведь и вода, и металл отлично проводят электроток. Зачем конкретно необходима данная процедура, что будет, если ею пренебречь, и каким образом ее выполнить? Рассказываем обо всех важных тонкостях и показываем видео, как сделать заземление ванны своими руками.

Для чего делать заземление ванны?

Сначала проясним, что заземление – это защитная мера, предполагающая отведение электричества с токопроводящих поверхностей. Тут может возникнуть вопрос: зачем заземлять ванну, если она не является электроприбором? Суть в том, что вода – сильный токопроводник, который в сочетании с металлом может создать серьезные проблемы, вплоть до электроудара. Дабы избежать неприятностей, в комнатах с высокой влажностью к заземляющему контуру необходимо подключить все потенциально опасные металлические изделия. И ванну, как наиболее крупное из них, – в первую очередь. Таким образом, заземление нужно для безопасного использования ванны и защиты домочадцев от несчастных случаев во время водных процедур.

Как сделать заземление ванны?

Для заземления необходим специальный заземляющий кабель, ведущий к щитку. Технология работы зависит от материала, из которого произведена ванна.

Современная чугунная ванна оснащена ушком с отверстием, называемым лепестком, в который монтируется болт с гайкой и шайбами. Заземление в данном случае выполняется очень просто: нужно всего лишь зажать заземляющий кабель между шайбами и зафиксировать его гайкой.

Заземление ванны своими руками

С советской чугунной ванной все сложнее, так как здесь нет лепестка. Ее заземление производится по такой схеме:

В расклинивающем отростке возле ножки прибора сделайте отверстие глубиной 1 см.
С помощью метчика сделайте в отверстии резьбу и вкрутите в нее болт с шайбами и гайкой.
Зажмите кабель между шайбами.

Важно! Заземляющий провод не рекомендуется подсоединять к ножкам чугунной ванны – между ними и чашей прибора часто нет необходимого контакта

Стальная ванна также имеет лепесток для подсоединения кабеля, но здесь следует принимать во внимание один отличительный нюанс: чтобы добиться качественного заземления, эмаль вокруг отверстия для установки обжимного винта следует зачистить до металла. Акриловая ванная нуждается в заземлении, даже несмотря на то, что акрил является сильным диэлектриком

Такая необходимость обусловлена двумя причинами:

Акриловая ванная нуждается в заземлении, даже несмотря на то, что акрил является сильным диэлектриком. Такая необходимость обусловлена двумя причинами:

Акриловая ванна не очень хорошо держит форму, поэтому ее защищают стальной рамой, а она отлично проводит ток.
Если чаша приборы имеет большую площадь, она через какое-то время эксплуатации накапливает электрозаряд.

Заземление акриловой ванны выполняется через лепесток, но перед этим вокруг него нужно удалить всю краску.

Как видите, заземлять ванну нужно в обязательном порядке. Теперь вы знаете, как это сделать, чтобы точно обезопасить себя и домочадцев от удара током – следуйте этим правилам и не рискуйте с электричеством.

Заземление в ванной комнате: видео

https://strojdvor.ru/elektrosnabzhenie/kak-zazemlit-vannu-v-kvartire-poshagovaya-instrukciya/
https://dizain-vannoy.ru/remont/nuzhno-li-zazemlyat-vannu.html
https://sandizain.ru/vopros-otvet/zachem-i-kak-zazemlyat-vannu.html

Разновидности ванн и особенности их заземления

Если вы считаете, что акриловая ванна является диэлектриком и ее заземлять не нужно, вы ошибаетесь. Она, как и другие подобные изделия, имеет металлический каркас, и в нее наполняется жидкость, которая не является диэлектриком. К слову говоря, жидкость в ванне так или иначе связана с водой в водопроводе и других сантехнических приборах – образуется своего рода контур, по которому и двигается статическое напряжение вне зависимости от материала, из которого изготовлена ванна. Вот именно поэтому и нужно заземлять не только чугунную и стальную ванну, но и акриловую. Скажу больше, по всем правилам положено заземлять даже душевую кабину .

Теперь немного подробнее о том, как заземлить ванну в зависимости от материала изготовления.

Заземление чугунной ванны. Если идет речь о подключении к контуру заземления современной чугунной ванны, то здесь все просто – она уже имеет изготовленное в заводских условиях специальное ушко с отверстием. Так называемый лепесток как раз и служит для установки в него болта с гайкой и шайбами, посредством которого подсоединяется провод заземления к чугунной ванне. Немного сложнее дела обстоят со старыми чугунными ванными – раньше такой лепесток не предусматривался, и его придется изготовить самостоятельно. Ситуация немного осложняется тем, что к ножкам подсоединить провод заземления будет не слишком правильно – между ними и самой ванной нет надлежащего контакта. Решается этот вопрос следующим образом. В районе установки ножек имеются специальные отростки от корпуса ванны, которые служат для расклинивания ножек – вот в них и можно будет просверлить отверстие глубиной до 10мм, нарезать в нем метчиком резьбу и вкрутить винт с шайбой и гайкой, обеспечив таким способом надежный заземляющий контакт непосредственно самого тела чугунной ванны. В качестве альтернативы можно рассмотреть крылья ванны – в них также можно просверлить отверстие до 5мм. В этом случае придется угадывать с длиной винта.

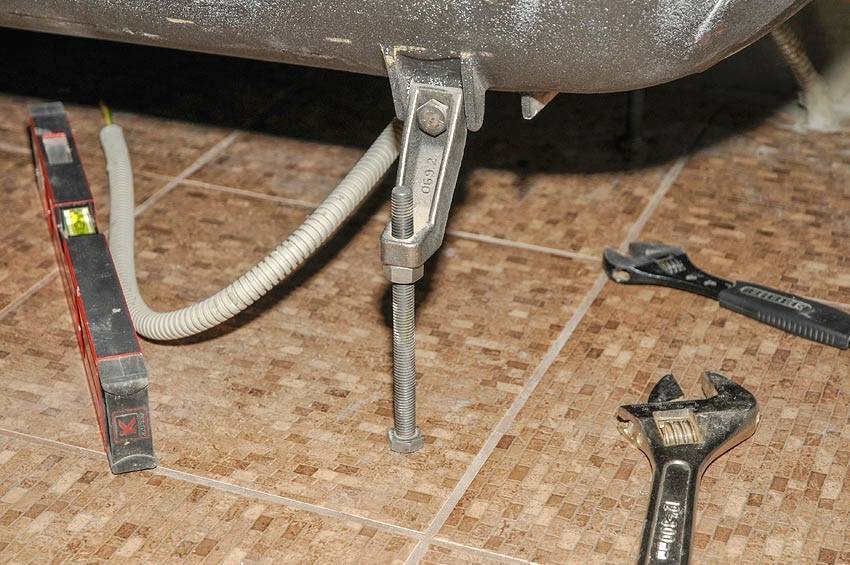

Заземление чугунной ванны фото

Заземление стальной ванны. Заземлить современную стальную ванну вообще не представляет никаких проблем – как и в случае с чугуном, она имеет специальный лепесток, к которому подсоединяется заземляющий кабель. Есть, правда, один нюанс – чтобы заземление было полноценным, вокруг отверстия, в которое устанавливается обжимной винт, нужно будет счистить эмаль вплоть до самого металла. Заземление акриловой ванны. Уже говорилось выше, что акрил является диэлектриком и не проводит электрический ток, но как и все подобные материалы, он способен сам вырабатывать статическое напряжение, которое накапливается на металлической раме этой ванны – именно ее и необходимо заземлять. В большинстве случаев на раме предусматривается ушко для заземления, но в некоторых конструкциях оно отсутствует. Решается этот вопрос, как и во всех предыдущих случаях, с помощью дрели и сверла – делается отверстие, в которое устанавливается обжимной винт. Не забывайте удалять вокруг отверстия краску – она является диэлектриком!

Именно так решается вопрос заземления в ванной комнате практически со всеми металлическими изделиями – провод, отверстие и болт с левой резьбой. Шучу. Большинство изделий, особенно мощные потребители электрической энергии, уже оснащены клеммами или, по крайней мере, отверстиями для подключения контура заземления.

Заземление ванны джакузи фото

И в заключение несколько слов о заземлении гидромассажной ванны или, как ее принято сейчас называть, джакузи. Вопрос, как сделать заземление в ванной, оборудованной подобным сантехническим прибором, должен решаться в самую первую очередь – это ваша безопасность! Вы должны знать, что собираетесь принимать ванну, которая напичкана всевозможным электрическим оборудованием.

Джакузи нужно заземлять отдельным мощным кабелем, один конец которого подсоединяется непосредственно к самому сантехническому прибору, а второй к вводу заземления в дом (обычно он располагается до распределительного щитка).

Вот, в принципе, и все, что необходимо знать о том, как выполняется заземление ванны. Если подводить итог всему вышенаписанному, то можно выделить три основных момента, опираясь на которые проводятся подобные работы: мощный медный кабель сечением не менее 6 квадратов, надежный контакт и подключение ванны непосредственно к контуру заземления до распределительного щитка. И напоследок напомню про такое изделие, как УЗО – вся электрическая проводка в ванной комнате в обязательном порядке должна подключаться через него.

Что такое заземление и зачем оно нужно?

Прежде чем приступать к работе, нужно разобраться с теоретической частью вопроса. Что значит само понятие «заземление», действительно ли это так необходимо и почему этот вопрос стоит настолько остро именно в ванной комнате. Эти знания помогут разобраться, нужно ли на самом деле заземлять ванну в квартире.

Объяснение понятия «заземление»

Электрический ток – довольно опасная вещь, особенно при неумелом обращении с ним. Стоит ли упоминать, что в сочетании с водой вполне безобидные электроприборы выходят из-под контроля и становятся смертельно опасными.

Из курса физики знаем, что ток всегда движется по пути наименьшего сопротивления. Задача заземления – сработать так, чтобы даже при неожиданной поломке электроприбора человек, находящийся в этот момент около него, не пострадал.

Земля может выполнять роль нулевого потенциала. Это свойство дает возможность безопасно пользоваться электричеством в быту. «Заземлиться» – значит соединить сеть электропроводки с землей подходящим проводником.

Часто в квартирах довольно сложно произвести такую операцию, особенно в высотных домах. Используют другой метод – зануление.

Это довольно популярный метод, но есть существенный недостаток. Автомат срабатывает не моментально. То есть между теоретическим ударом тока и выбиванием УЗО проходит какое-то время, пусть и считанные доли секунды. Если напряжение высокое, а путь электротока проходит через сердце, даже секунда может стать роковой.

Гораздо безопаснее все-таки заземляться, хоть это и сложнее в плане реализации. Потенциалы в образовавшейся в момент пробоя цепи (между фазой и землей) уравниваются моментально, и человеку ничего не грозит.

Почему нужно заземлять ванну в квартире?

Исходя из вышесказанного, заземление приборов в ванной комнате – это обычная мера безопасности, которая должна производиться по умолчанию. К сожалению, в современных квартирах редко встречается правильное заземление. Не все до конца понимают, что это и зачем оно нужно именно в ванной.

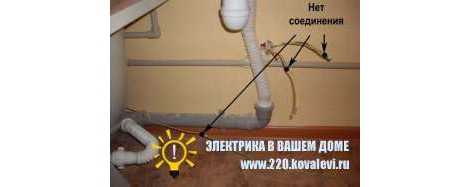

Раньше, когда водопроводные трубы были исключительно металлическими, вопрос заземления не стоял вообще. Все без исключения ванны были так или иначе соединены с трубопроводом, а тот, в свою очередь, уходил под землю, создавая таким образом то самое заземление.

Сейчас от стальных труб отказываются в пользу пластиковых. Даже если у вас все еще стоит металлическая труба, вы не можете быть уверены, что соседи снизу не поменяли свою часть стояка, разорвав таким образом цепь. Поэтому лучше перестраховаться и обезопасить себя и свою семью.

Помимо этого, в те времена, когда строились многие многоквартирные дома, электроприборов в ванной практически не было. Даже элементарная розетка была редкостью.

Сейчас же в среднестатистической ванне можно насчитать около 5 постоянно действующих электроприборов:

электрический водонагреватель;
стиральная машина;
полотенцесушитель;
фен;
электробритва.

Любой из этих и других приборов может стать причиной возникновения напряжения на его корпусе. Последствия могут быть плачевными. Лучше не пренебрегать устройством заземления еще до возникновения опасных ситуаций.

Особенности заземления ванн из разных материалов

Стальные или чугунные ванны – отличный проводник. Именно эти модели нужно заземлять в первую очередь. Чаши старого образца соединяют заземляющим проводом за металлическую ножку. Для этого в последней высверливается отверстие и устанавливается специальная пластина – заземляющая перемычка.

Более современные модели уже оснащены накладкой на корпус – лепестком – еще на этапе выпуска с завода.

Акриловая ванна сделана из полимерного материала, который сам по себе проводником электротока не является. Однако акрил имеет свойство накапливать статическое электричество.

Некоторые модели сконструированы таким образом, что чаша держится за счет стального или алюминиевого каркаса, который обязательно нужно заземлить.

Гидромассажные ванны или джакузи оснащены системой джетов, через которые под разным давлением подается вода. Чтобы ванна заработала, нужен насос. А питание его осуществляется от электрической розетки 220 В.

Помимо обязательных правил подключения подобного рода ванн, таких как безопасная установка розеток в ванной комнате (не ближе полуметра от края чаши и уровня земли и наличие защиты не ниже IP44), обязательно нужно заземлить и саму ванну, на всякий случай.

Создание систем выравнивания потенциалов

Проект каждой системы индивидуален, и разрабатывается в соответствии с конфигурацией помещения. Существуют общие правила монтажа, которые необходимо выполнять:

Шина выравнивания потенциалов и шина защитного заземления должны быть соединены, или объединены в один узел.
Все объекты: электроустановки, поддоны, ванны, раковины, элементы инфраструктуры здания, подключаются к шине выравнивания потенциалов параллельно.Это означает, что каждый элемент имеет отдельный проводник, подключенный к общей шине. Не допускается последовательное соединение между объектами. Если первичный проводник будет оборван, все последующие объекты на линии окажутся отключенными от системы выравнивания потенциалов.
На всей протяженности токопроводящих линий, не должно быть коммутационных и размыкающих устройств: выключателей, реле, плавких предохранителей.
Подключение должно быть надежным: не допускаются скрутки, приматывание изолентой. Применяется сварка, винтовые соединения, штатные контактные зажимы.

Какие объекты подключаются к системе выравнивания потенциалов

Металлические корпуса всех электроустановок (если они не заземлены надлежащим образом). В список входят и токопроводящие корпуса светильников (торшеров).
Разумеется, вся система защитного заземления. Собственно, от нее и начинается система выравнивания потенциалов.
Металлические части каркаса здания, арматура фундамента, стен, перекрытий.
Самостоятельно установленные металлические элементы инфраструктуры. Например, стальная сетка под стяжкой пола или металлический профиль под листами гипсокартона.
Металлические трубы и кожухи системы вентиляции.
Медные трубки системы подачи хладагента в кондиционерах (если они имеют большую протяженность).
Металлические оболочки бронированных кабелей.
Экранная оплетка информационных кабелей (телевидение, интернет).

На этом пункте остановимся подробнее. Кабель в металлической оплетке начинается от распределительного или усилительного устройства, которое расположено далеко за пределами вашего помещения. При этом у вас нет возможности контролировать правильность организации питания или заземления этих устройств. Может возникнуть ситуация, когда по экрану к вам в дом придет фаза.

Вы, ничего не подозревая, можете одновременно коснуться оплетки под напряжением, и заземленного металлического предмета (например, радиатора отопления). Последствия очевидны — поражение электротоком. При подключении экрана к системе выравнивания потенциалов, внешний пробой фазы на кабель, не страшен.

Все металлические части системы водоснабжения и канализации: трубы, смесители, раковины из нержавейки, поддоны и металлические кабинки душевых, ванны.
Компоненты систем водонагрева: бойлеры, внутренние трубы.
Система отопления: трубы, радиаторы, полотенцесушители.
Система газоснабжения.
Заземление молниезащиты (если у вас частное жилище, в многоквартирных домах «опция» недоступна). При этом молниеотвод подключается к общей системе, и собственному заземлителю одновременно.
Металлопластиковые рамы окон (если токопроводящие элементы не покрыты пластиком).
Стальные двери и дверные коробки.

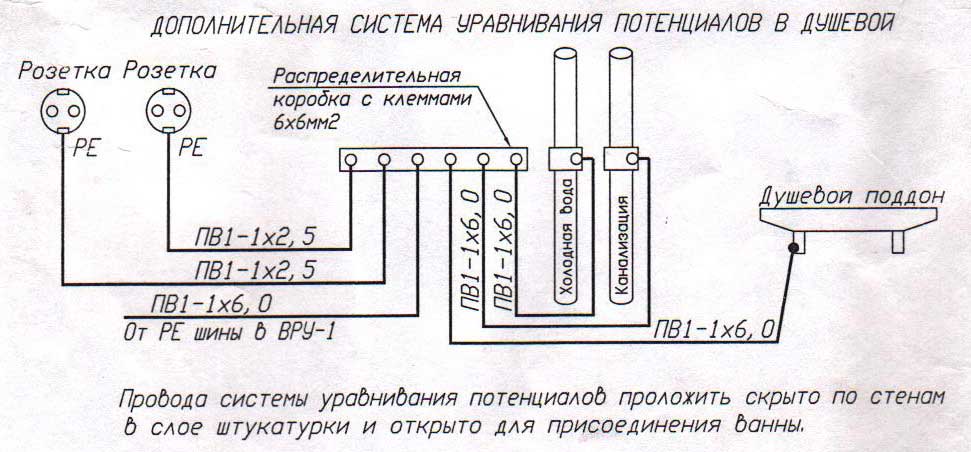

На схеме это выглядит так:

Шина выравнивания потенциалов.
Грозоразрядник от щита питания. Соединен с фазой. В нормальном состоянии, контакта между фазным и заземляющим проводником нет — в разряднике достаточный зазор. При ударе молнии в силовой кабель, возникает дуговой ток на «землю», и разница потенциалов в несколько тысяч вольт не возникнет.
Ограничитель перенапряжения в линии данных.
Кронштейны крепления заземляющих проводников к металлическим трубам.
Фундаментный заземлитель с шиной, входящий в общую систему выравнивания потенциалов.

Чем заземлять ванну: используемые материалы

Если бы вопрос, чем заземлить ванну, мне задали лет 20 назад, то, несомненно, ответом на него был бы «стальной трос» или «проволока шестерка». Сейчас времена изменились, и этот вопрос решается более культурно – для ванны используется медный витой провод заземления, который подключается не менее культурными обжимами и клеммами.

Как заземлить ванну своими руками фото

Для заземления ванны подойдет далеко не каждый провод – согласно требованиям его сечение не должно быть меньше, чем 6 квадратных миллиметров. Точно такой же кабель нужно будет проложить от электрощитка, а вернее от его центральной клеммы заземления. Для соединения центральной заземляющей жилы и проводов, идущих от других металлических предметов, как правило, используется специальная стальная шина с винтовыми зажимами. Если говорить о народном способе, то это болт с гайкой и шайбами – каждый отдельно взятый провод должен располагаться между двумя шайбами. Болт зажимается со всей силы.

Советы специалиста по заземлению ванны вы можете посмотреть в видео.

Как происходит заземление ванны

Заземление – это специальная защита, которая при возникновении электрического заряда на определенном корпусе забирает ток и уводит его в землю. Современная электрическая техника, как правило, имеет специальные металлические канавки для проводов заземления. И если не предпринять определенные меры безопасности, человека может ударить током, в некоторых случаях это может иметь и довольно плохой конец.

Схема заземления ванны.

Как отмечалось выше, ванная комната в этом плане является самым опасным местом. Так как именно там происходит скопление большого процента влажности при наличии разнообразного металлического оборудования и электроприборов. Угроза для жизни человека возникает потому, что довольно часто электрическая проводка сконструирована без соответствующих мер безопасности.

Очень важно сделать заземление ванны и предотвратить появление напряжения на предметах, находящихся в ванной комнате. Другие предметы ванной комнаты, не имеющие абсолютно никакого отношения к электричеству, например, водопроводные и сливные трубы, трубы центрального водоснабжения, радиаторы, ванны и раковины, могут также привести к трагическому финалу, если сработает плавкий предохранитель. В связи с этим сегодня многих интересует: зачем необходимо заземление ванны и как предотвратить возникновение опасного напряжения на предметах, расположенных в ванной

В связи с этим сегодня многих интересует: зачем необходимо заземление ванны и как предотвратить возникновение опасного напряжения на предметах, расположенных в ванной

Другие предметы ванной комнаты, не имеющие абсолютно никакого отношения к электричеству, например, водопроводные и сливные трубы, трубы центрального водоснабжения, радиаторы, ванны и раковины, могут также привести к трагическому финалу, если сработает плавкий предохранитель. В связи с этим сегодня многих интересует: зачем необходимо заземление ванны и как предотвратить возникновение опасного напряжения на предметах, расположенных в ванной.

Раньше эту проблему решали таким способом: корпус ванны соединяли с водопроводной трубой или канализационным стояком.

Но сегодня данный метод считается неактуальным, потому что соседи, проживающие ниже этажом, могут в любой момент в пределах своей квартиры поменять металлическую водопроводную трубу или канализационный стояк на оборудование из пластика.
