Правила крепления проводов и кабелей при прокладывании электропроводки

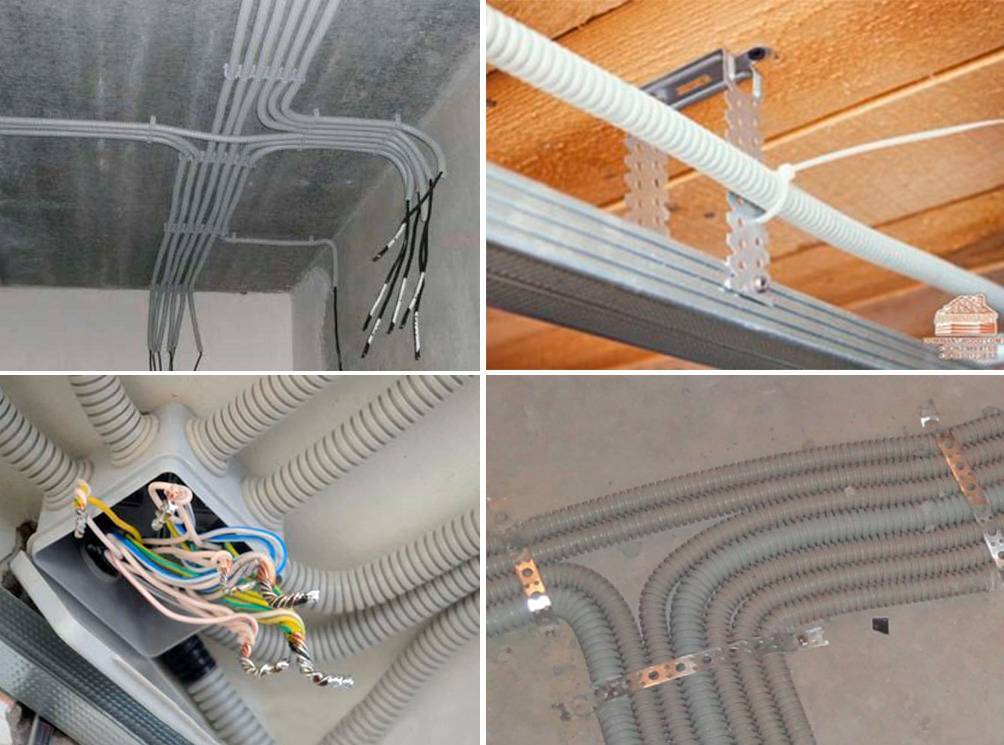

По железобетонным перекрытиям

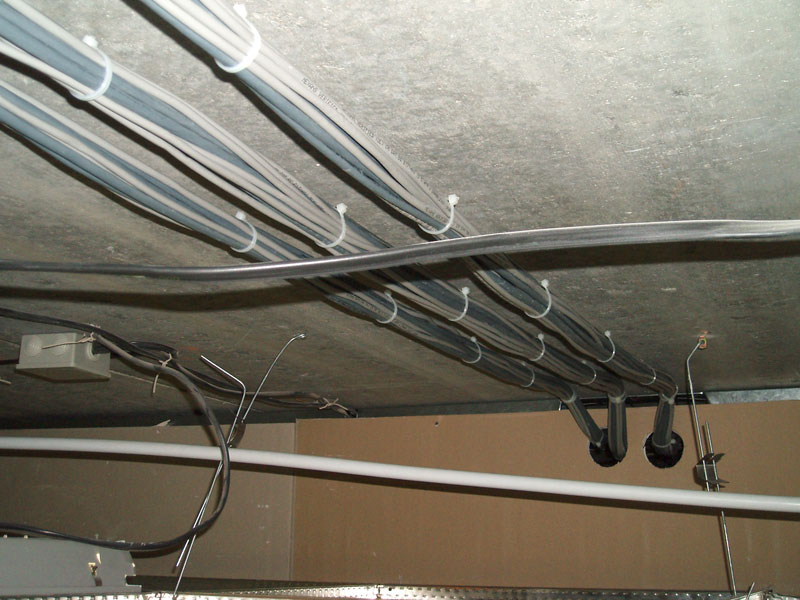

В зданиях с монолитными или сборными железобетонными перекрытиями открытая проводка используется очень редко. В этом случае монтаж производится непосредственно по поверхности потолков, на изоляторах, в коробах, электротехнических гофрированных трубках (гофрах), трубах, металлорукавах, кабель-каналах. Временную проводку допускается выполнять свободно подвешенной.

При креплении проводки к поверхности потолков используются гвоздевые скобы (при этом гвозди забивают в предварительно смонтированные дюбеля), дюбель-хомуты, дюбель-стяжки. Перед монтажом размечается расположение на потолке электроприборов, светильников, кабелей.

Для устройства проводки в трубах, гофрах, металлорукавах используются специальные клипсы или дюбель-хомуты. В начале работ на потолке размечаются места крепления светильников, кабелей. Затем осуществляется монтаж труб, гофр или металлорукавов, в которых при помощи проволоки протягиваются кабели. Чаще в зданиях с железобетонными перекрытиями выполняется скрытая проводка по потолку.

Если перекрытие монолитное, прокладку проводки необходимо предусмотреть на стадии изготовления конструкции, для этого кабели помещаются в пластмассовые или металлические трубы, которые крепятся к армокаркасу еще до укладки бетонной смеси.

Крепить их следует к конструктивной арматуре при помощи пластиковых стяжек или проволоки.

Устройство несменяемой проводки, замоноличенной в панелях и монолитных конструкциях перекрытий не допускается.

В сборных железобетонных перекрытиях для монтажа проводки используют пустоты в плитах. Производится разметка расположения на потолке светильников и приборов. После этого плита сверлится в необходимых местах, и, с помощью проволоки протягивается кабель. Необходимо учитывать, что такой способ монтажа применим, если направление проводки совпадает с направлением пустот в плите.

Если возможность прокладки внутри конструкции отсутствует, допускается устройство несменяемой проводки под слоем штукатурки. Для этого используются плоские кабели, которые крепятся к потолку проволокой, стальной лентой, гвоздевыми скобами до началаа штукатурных работ. Второй способ – оштукатурить потолок и укладывать проводку в проштробленные каналы. Не должно быть пересечений плоских кабелей при прокладке под штукатуркой. Если это невыполнимо, изоляция в местах пересечений усиливается тремя-четырьмя слоями изоляционной ленты.

Также недопустимо прокладывать кабели в швы между панелями перекрытия.

Самодельные крепежи

Часто бывает, что для крепления кабеля нет подходящих скоб, площадок или хомутов. Все эти элементы можно изготовить и самому

Конечно, по своему дизайну они, скорее всего, будут уступать заводским элементам, но в некоторых случаях это бывает не так уж и важно. А если руки растут оттуда, откуда надо, то крепеж может быть вполне достойной заменой фирменному крепежу

Самодельный крепеж для проводов

Для изготовления установочных элементов можно использовать самые разнообразные материалы. Это могут быть одножильные или двужильные провода, пластик, оцинкованная жесть и многое другое. Вот некоторые из вариантов самоделок.

• Нарезаем двужильные кусочки провода, длина подбирается в зависимости от крепящегося провода. В середину каждого продеваем саморез.
• Такие же, но одножильные кусочки обматываем вокруг шляпки дюбеля или самореза.
• Нарезаем жестяные полоски. В середину пробиваем гвоздь или саморез.

Плюсы у такого самодельного крепежа следующие:

• простота в изготовлении и монтаже;
• нет необходимости поиска крепежа и его покупки в магазинах;
• возможность использовать (установка и замена) самоделок многократно;
• можно крепить, как один, так и несколько проводов одновременно.

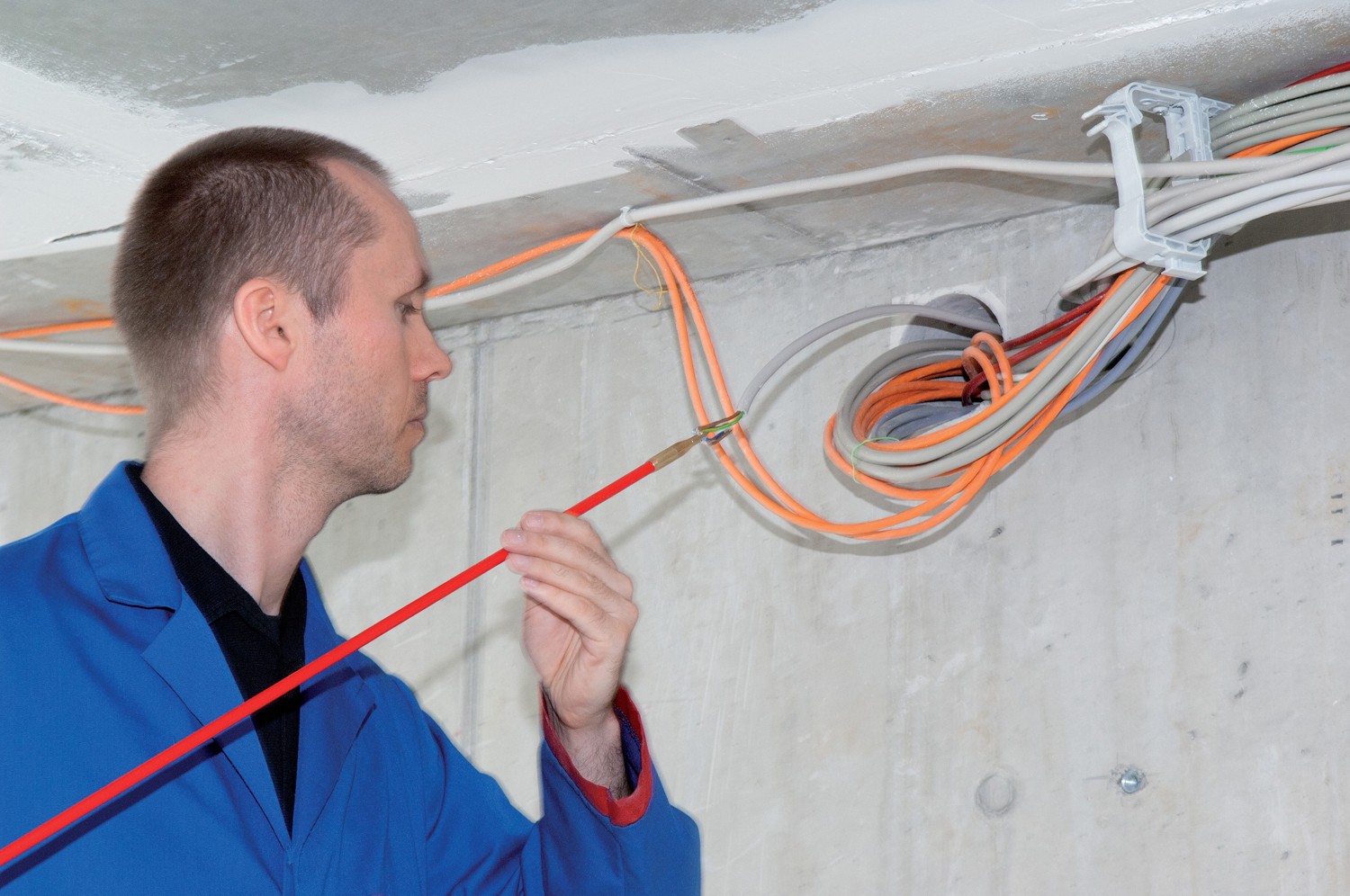

Крепление кабелей к потолку

Крепить кабели к потолку возникает необходимость в основном при устройстве натяжных потолков или потолков из  пластиковых панелей и гипсокартона.  В случае с гипсокртоном все несколько проще: есть система подвесов, к которым можно пластиковыми стяжками закрепить жгуты проводов. В других случаях все несколько сложнее: приходится сверлить большое количество отверстий под крепеж, ведь используют все те же клипсы и скобы, а под каждую нужно установить дюбель (если потолок из бетонной плиты).

Крепление кабеля на потолке требует много времени

Ускорить монтаж можно несколькими способами:

Используя кабельные лотки (описаны выше). Прикрепив к потолку некоторое количество линий, подвешивать к ним небольшие жгуты проводов при помощи пластиковых стяжек. Использовать для крепления длинную перфорированную полосу металла.

• https://electricvdome.ru/montaj-electroprivodki/kreplenie-kabelya-k-stene.html
• https://samelectrik.ru/7-sposobov-krepleniya-kabelya-k-stene.html
• https://elquanta.ru/elektroprovodka/kreplenie-kabelya-k-stene.html
• https://derevyannie-doma.com/tehnologii/sposoby-krepleniya-provodov-i-kabeley-k-stene.html
• http://obustroen.ru/instrumenty-i-oborudovanie/metizy/kreplenie-kabelya-k-stene.html
• https://stroychik.ru/elektrika/kreplenie-kabelya

ПУЭ Глава 1.3

Комментарий

Как мы видим из таблицы самые распространенные кабели 1,5мм2 и 2,5мм2, проложенные открыто выдерживают токи 19 и 25 ампер соответственно, а если те же кабели проложены в земле (или замоноличены в стене) токи еще более увеличиваются. По правилам для защиты групповой линии с установленным шестнадцати амперным автоматом можно использовать кабели обоих сечений.

Комментарий

Внимательно изучив эту таблицу видно, что токи, которые выдерживают медные провода несколько ниже. Когда мы приходим в магазин, для покупки кабеля, там висит именно эта таблица. Продавцам значительно выгоднее продать Вам кабель более большого сечения.  Однако в соответствии с правилами мы должны пользоваться первой таблицей. Именно в ней внесены нужные нагрузки! Во второй таблице прописаны максимальные токи для проводов и шнуров, это существенно отличается от кабеля!

Строительная смесь

Применяется для скрытой прокладки кабеля в стеновых и потолочных штробах. Для этого часто используют гипсовый раствор. Такой монтаж носит особое название — «приморозка». Сложного в этом методе ничего нет. Делают алебастровый замес и кабель прихватывается в штробе в местах, равномерно удаленных друг от друга. Следует делать это оперативно, так как – гипс схватывается достаточно быстро.

Раствор гипса для крепления проводки

Такое «примораживание» хорошо подходит для монтажа в штробе одиночного кабеля. Но такой способ так же используют и как дополнительное крепление нескольких кабелей, для подстраховки уже установленных скоб, дюбелей-хомутов и пр. После всего этого штробовые каналы заполняют штукатурным раствором.

Если объемы прокладки большие, частое приготовление раствора и фиксация кабеля существенно снижает скорость монтажа. Но во многих случаях это бывает вполне оправдано.

Открытый

Кабель-каналы

Кабель-каналы – это современный и наиболее практичный способ открытого крепления проводов. Особую роль при этом играет как довольно привлекательный внешний вид, так и низкая цена. Практическое же преимущество заключается в том, что можно без проблем закрепить группу проводов. Монтаж канала довольно прост. Необходимо снять крышку, закрепить канал на стене при помощи саморезов, уложить кабель и вновь установить крышку просто защёлкнув её в специальных фиксаторах.

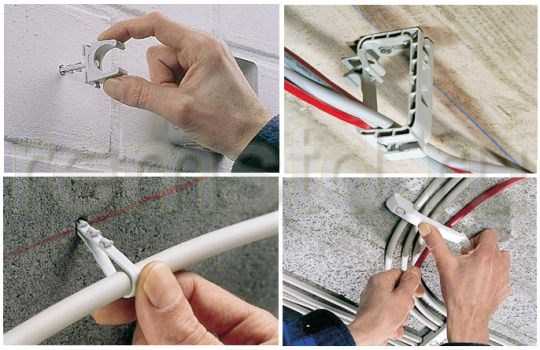

Клипсы

способ крепления

• к деревянной поверхности клипсы крепим при помощи саморезов;
• в бетонной или кирпичной стене потребуется заранее просверлить отверстия, в которые вбиваются дюбеля и уже на них закрепляются клипсы.

Изоляторы

Для такого вида крепления, провода нужно предварительно скрутить в тугой жгут. Далее, фарфоровые бочонки врезаются в стену и становятся основой для закрепления проводки. Совет: чтобы не тратить время на скрутку и её фиксацию, в специализированных магазинах можно приобрести уже подготовленные жгуты.

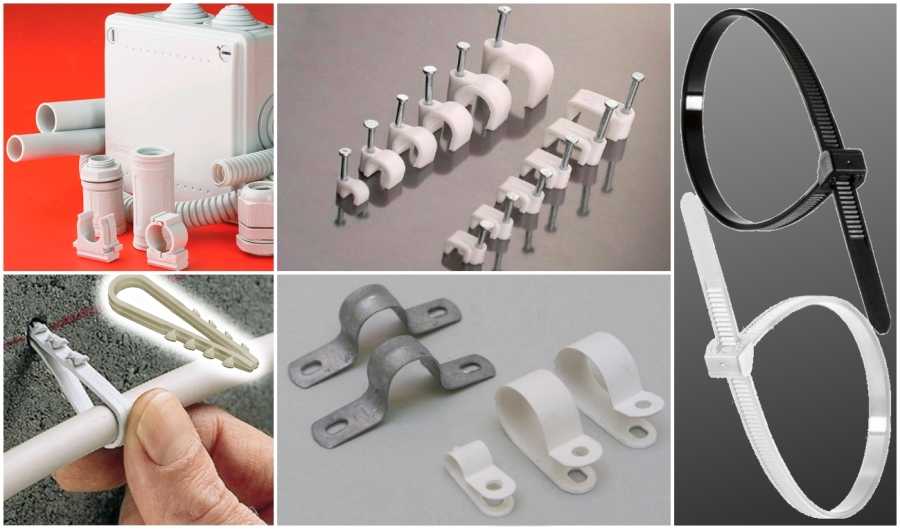

Гвоздевые и другие скобы

Существует две разновидности скоб

Для крепления тонких проводов специалисты рекомендуют использовать дриву. Внешне, она подобна шурупу и точно так же вкручивается в стену, а на непосредственно выступающую резьбу накручивается кабель.

Монтажная площадка

вопрос проводки кабеля

1. Если стена из огнеупорного материала, то провода должны быть заключены в коробку или отрезок трубы.
2. Если же стена, например, деревянная, то в отверстие необходимо уложить стальную трубу (или коробку из любого негорючего материала).

Выше были рассмотрены оптимальные и эффективные современные способы крепления проводов на стене, которые не должны вызывать особого затруднения даже у неподготовленного человека. Тем не менее будьте аккуратны и перед прокладкой кабеля убедитесь, что он не подключён к токопроводящей линии!

Проект трассы подземного кабеля

План трассы от столба к строению владелец получает вместе с проектом подключения к электросетям, а вот разводку по участку к бане, гаражу и другим объектам он выполняет самостоятельно. Самым экономным вариантом является прокладка кабеля по прямой, но в реальности это редко осуществимо, так как придется обходить различные препятствия. При разработке плана разводки подземного кабеля по участку необходимо выполнять следующие правила.

1. По возможности исключить пересечение с другими коммуникациями. Если удается этого сделать, то кабель без защитной оболочки необходимо располагать на расстоянии не ближе 0.5 м от газовых, водопроводных и канализационных труб. При укладке проводника в кожух это расстояние сокращается до 0.25 м. При пересечении с другим электрическим кабелем этот параметр составляет 15 см.
2. Необходимо обходить места парковки автомобилей и заезда автотранспортной техники. Если это условие соблюсти не удается, то необходимо увеличить глубину траншеи или пропустить кабель через защитный футляр. Крупные деревья и кустарника следует обходить стороной. При прохождении трассы вдоль фундамента расстояние от него должно быть не менее 60 см.

В итоге план прокладки кабеля будет соответствовать ломаной линии, а не прямой. Разметку траншеи лучше всего выполнять струйкой песка или колышками. После подготовительных работ необходимо еще раз проверить план на соответствие нормам и перенести его на бумагу, с привязкой ко всем объектам на участке и подземным коммуникациям.

Этот чертеж впоследствии пригодится при строительстве новых объектов, перепланировке участка, а также в случае возникновения необходимости проведения ремонта подземной линии электропередачи, что может случиться при несоблюдении технологии прокладки электрического кабеля в земле или в других форс-мажорных обстоятельствах. План разработан, перенесен на бумагу — пора приступать к основным работам!

Подключение к щитку

После подведения провода к дому его нужно подключить в специальный щиток. Он может быть расположен на улице или внутри дома. Во втором варианте кабель проводят внутрь строения по металлической трубке.

Монтажная коробка для наружной проводки позволяет принимать и распределять между всеми потребителями поступающее электричество. Если дом большой, можно подводить коммуникации к специальному щитку. В нем будут находиться автоматические выключатели.

Щиток или монтажная коробка должны находиться в легкодоступном, защищенном от посторонних месте. Этот прибор не устанавливают во влажных помещениях. Если хозяева хотят установить щиток на улице, необходимо продумать его качественную защиту от осадков, несанкционированных проникновений. Предпочтительнее устанавливать щиток внутри помещения.

Способы монтажа электропроводки

Монтаж линий электрики внутри деревянного дома

Их всего три:

• Скрытая.
• Открытая.
• Комбинированная.

Практически во всех жилых помещениях используется первый вариант. Но рассказать об открытом способе вкратце все же необходимо.

Открытая электропроводка

Это самый простой монтажный способ. Все провода прокладывают и крепят по открытым поверхностям стен или потолка. В этом случае любой участок сети доступен, и проводить на нем ремонтные работы проще всего. Так же, как и монтировать дополнительные элементы.

Самый большой недостаток этого способа — неэстетичный внешний вид. Вот почему в городских квартирах его не применяют. Правда, в некоторых частных домах и на дачах он встречается.

Даже в таком простом способе монтажа есть свои нюансы. Особенно это касается поверхностей, которые подвержены возгоранию. Речь о деревянных домах. Поэтому под каждый провод необходимо уложить полоски асбеста толщиной 3 миллиметра и прибить их к стенам гвоздями.

Сами провода еще несколько лет назад фиксировали к стенам или потолку жестяными полосками. Сегодня им на смену пришли изготовленные в заводских условиях специальные пластмассовые крепления, которые подбирают под размер сечения кабеля.

Кстати, эти новые изделия можно не только прибивать гвоздями, но и приклеивать специальным клеем.

Но оставим открытый способ и перейдем к более распространенному второму варианту.

Скрытая электропроводка

Скрытая электропроводка

Это самый безопасный способ прокладывания электросетей внутри дома, поэтому его и используют чаще других. Но у него есть один недостаток — это невозможность проведения ремонта без нарушения целостности стен или потолка. Ведь провода закладывают в штробы, которые потом наглухо заделывают штукатуркой. То же самое касается подключения нового токоприемника.

Прокладывая провода таким способом, нужно строго придерживаться правил монтажа.

Правила прокладывания проводов скрытым способом

• Если дом деревянный, но оштукатурен, то под каждый провод придется уложить асбест.
• Провода никак не должны пересекаться между собой. Если избежать этого невозможно, то каждый из них в месте пересечения нужно заизолировать несколькими слоями изоленты.
• В штробах материал закрепляют гипсовым раствором. Альтернативой ему могут служить специальные пластмассовые хомуты.
• Гвоздями или саморезами крепить провода запрещено.
• Все ответвления и соединения проводят только в разветкоробках. Концы элементов не скручивают, а паяют, сваривают или применяют специальные зажимы.
• В конструкциях с гипсокартоном (подвесные потолки, выравнивающие конструкции для стен) не требуется проводить штробление. Все элементы можно уложить в каркасном проеме.

Для укладки проводов рекомендуется использовать специальные полимерные электротехнические трубы, которые защитят проводку от внешнего воздействия.

И еще один вариант…

Монтаж проводов в кабель-каналах

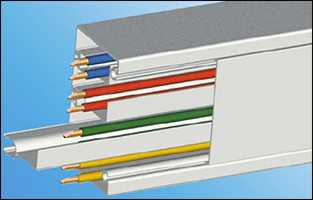

Системы кабель-каналов.

Этот вариант является чем-то средним между двумя описанными способами. Он стал привычным, когда его начали применять в пожарной сигнализации. В жилом секторе он так и не прижился, а вот в офисах и подсобных помещениях его используют часто. По сути, это открытая проводка, но более эстетичная внешне.

При этом способе для монтажа необходимы специальные кабель-каналы — короба разного сечения, которые крепят к стенам саморезами или клеем. Кстати, на рынке есть специальные плинтусы, в которых можно проложить электрический, телефонный или телевизионный кабель. Удобно и эстетично.

Ссылки на ПУЭ, СНиПы и краткие комментарии

Мы рассмотрим наиболее часто встречающиеся вопросы при проведении электромонтажных работ. Выбор сечения кабеля по току и мощности с таблицей из ПУЭ, необходимость применения УЗО, правила штробления стен, нужно ли прокладывать кобель в гофре и другие вопросы связанные с электромонтажом. Все, что я напишу, будет содержать ссылку на нормативные акты и краткий комментарий. Рекомендую не делать выводы о правильности выполненных работ по блогам и записям в интернете. 90% рекомендаций и утверждений взяты с «потолка», большинство авторов не смогут сказать в каких нормах и правилах это написано.

Кабель каналы различных размеров

Кабель канал является весьма распространенным способом крепления проводов и кабеля открытым способом. По мнению многих электриков является самым удобным способом крепления. Кабель канал выполняется из оцинкованного стали, не поддерживающего горение пластика, алюминия и представляют собой простейшую П — образную конструкцию. В этот технический короб укладываются провода и закрывают односторонней или двусторонней крышкой. Различаются материалам изготовления, цветовому исполнению, размерам, исполнению (какая крышка), влагозащите, а также по исполнению:

Виды кабель каналов

При установке кабель канала сначала делается разметка на стене, затем крепиться с помощью саморезов, дюбель гвоздей или «жидких гвоздей». На видео показано как правильно проводить монтаж ПВХ короба.

Методы крепления к стенам из различных материалов

Ошибочно полагать, что проводку можно закрепить на любой ровной поверхности. Несущие конструкции и перегородки возводятся из материалов, отличных по свойствам:

• тонкие, мягкие;
• плотные;
• твердые.

Мягкими считаются поверхности стен из пористых материалов (пено-, газобетон). К данной группе относится и гипсокартон, пластик, ДВП. Эти материалы способны выдерживать умеренную нагрузку, деформируются под воздействием сильного давления. Чтобы предотвратить разрушение всей конструкции, следует выбирать способы крепления кабеля к стене, основанные на использовании крепежных элементов, которые имеют расширенную среднюю/торцовую часть. Это могут быть дюбели разных типов.

К группе плотных материалов относится ДСП, дерево, гипс. Поверхности, покрытые штукатуркой, тоже отличаются прочностью. Верхний слой материала имеет плотную структуру. Если решается вопрос, как закрепить кабель на такой стене, рассматривают 2 варианта: гвозди, саморезы.

Первый из них менее надежен. Таким крепежом можно обойтись, если он используется в качестве временной меры или же данный участок не будет эксплуатироваться в дальнейшем. Из-за подвижности уменьшается прочность фиксации гвоздя в стене. Чтобы закрепить саморезы, предварительно делают отверстия меньшего диаметра. Однако эта мера используется, только если крепеж устанавливается с трудом.

Твердые материалы: бетон, кирпич. На таких стенах крепятся дюбеля, а затем уже держатели на винтах (скобы, хомуты, стяжки и т. д.). Когда нужно установить кабель на кирпичной, бетонной стене, диаметр отверстия должен соответствовать размеру дюбеля. В остальных случаях разница должна составить 1 мм.

Строительная смесь

Раствор применяется для скрытых форм прокладки проводов в штробах, созданных в стенах и на потолке. Для выполнения задачи применяется гипсовая строительная смесь, монтаж с ее помощью получил название «приморозки». Методика не отличается повышенной сложностью.

При крупных объемах работ необходимость в частом приготовлении черного раствора и фиксации провода приводит к снижению скорости выполнения задачи. Но процесс оправдан во многих случаях.

После формирования алебастровой смеси кабель покрывается ею в отдельных местах, удаленных друг от друга на одинаковом расстоянии. Процедура производится с максимальной скоростью из-за быстрого схватывания гипса.

Строительный раствор используется для одиночных шнуров, иногда — в роли вторичного крепления нескольких кабелей, чтобы подстраховать ранее установленные скобки или дюбель-хомуты. После завершения основного процесса борозды заполняются штукатурной смесью, сверху укрывается обоями.

Использование строительной смеси

Прокладка слаботочного кабеля

К категории слаботочных относятся все неэлектрические кабели. Они предназначаются для передачи энергии и сигналов в стационарных установках или специальных сетях. Они являются неотъемлемой частью современных инженерных коммуникаций в зданиях и различных сооружениях. Прокладка слаботочного кабеля осуществляется в соответствии с нормативными документами и требованиями безопасности.

Кабели данного типа используются для следующих целей:

• диспетчеризация;
• пожарная сигнализация и охрана;
• системы видеонаблюдения;
• телефония;
• интернет и передача данных и т.д.

Такие проводники обеспечивают качественную и стабильную связь, а также предназначаются для эксплуатации современного телекоммуникационного и другого оборудования, работающего только при правильной совместной прокладке слаботочных кабелей. Чаще всего в бытовых условиях речь идёт о подключении абонентов к Интернету или сигнализаций.

Слаботочная сеть обычно представляет собой совокупность нескольких коммуникаций – компьютерных, телефонных, противопожарных и охранных. По ним проходят информационные токи с напряжением 12-24 В с силой в несколько милиамперов. В зависимости от сложности и количества абонентов используются различные компоненты и типы кабелей.

Конструктивные особенности и разнообразие кабелей

В настоящее время существуют многие разновидности слаботочных кабелей, отличающихся своими индивидуальными характеристиками и особенностями. Обычно они состоят из нескольких слоёв материалов:

• медная или алюминиевая жила (проволока);
• плотная бумажная изоляция с масляной пропиткой;
• внутренняя оболочка из ПВХ-пластиката или полиэтилена;
• свинцовая или алюминиевая броня (в некоторых моделях);
• внешняя полиэтиленовая или резиновая оболочка.

Для всевозможных слаботочных сетей предусмотрены разные кабели, отличающиеся как конструктивными особенностями и материалами изготовления, так и техническими характеристиками.

Одним из наиболее распространённых примеров слаботочных кабелей является «витая пара» (UTP). Она состоит из нескольких скрученных попарно проводков, объединённых в общую полиэтиленовую оболочку. Витая пара чаще всего становится основой для домашних или корпоративных сетей. Такой кабель способен передавать различные данные – видео, аудио и т.д. Помимо этого для построения слаботочных сетей используются также кабели типа CAVEL, FTP, RG, SAT, SILICON REXANT.

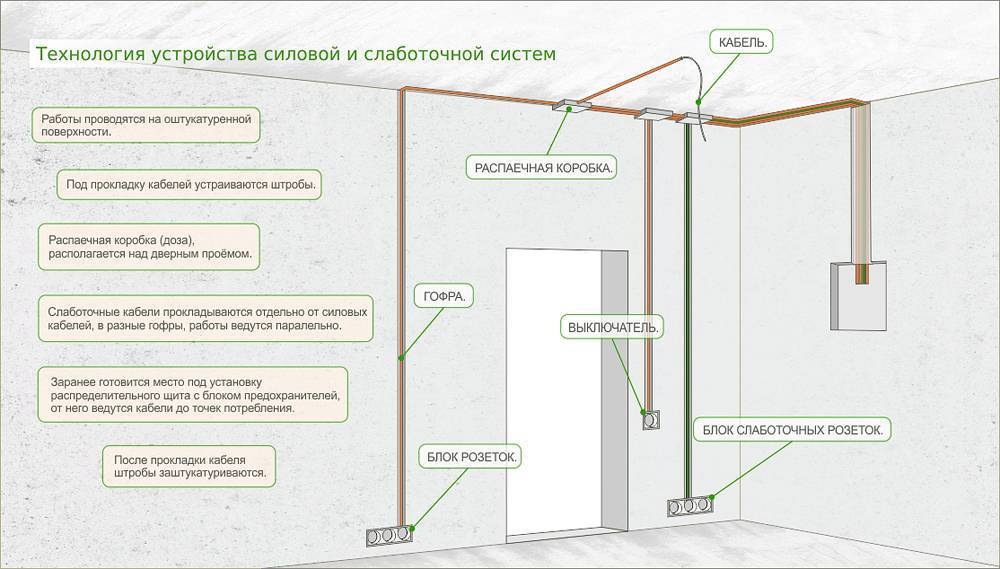

Основные правила прокладывания проводов и кабелей

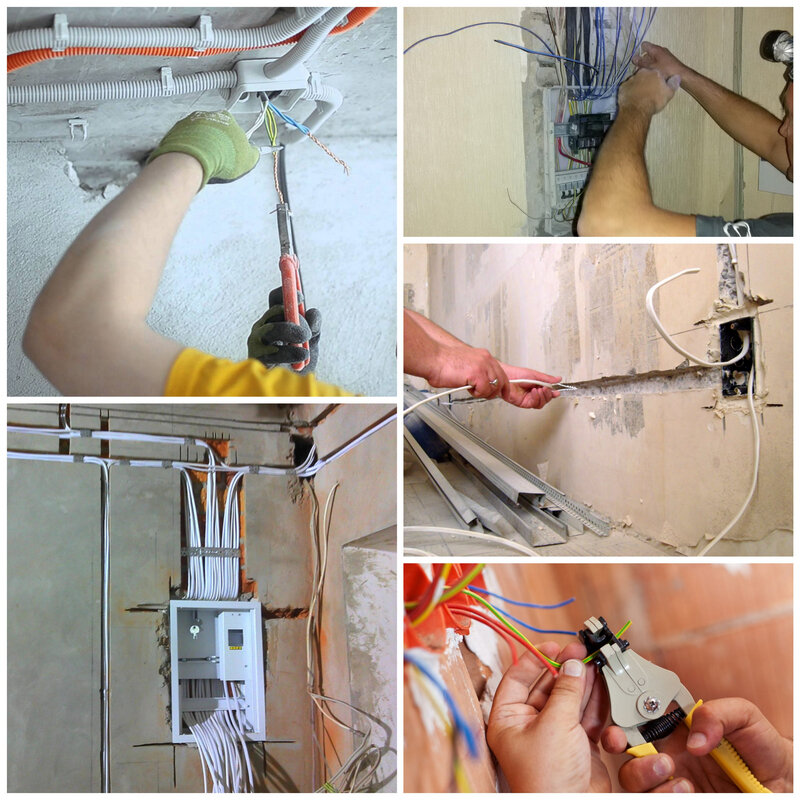

Безопасность и надежность всей электросети в квартире напрямую зависит от правил прокладки электропроводки. Для создания качественной электросети нужно соблюдать следующие требования:

Для помещения, особенно в новостройке, обязательно создается проект снабжения электричеством. На плане отмечается схема разводки, необходимые материалы, места установки щитка, распределительных коробок, розеток, выключателей.
Расчет сечения проводников, выбор материала кабелей. Лучше выбирать медный проводник. Оптимальный бюджетный вариант – изделия марки ВВГ.
Применение автоматов для отключения электропитания в случае аварийной ситуации. На каждую группу устройств ставится свой автоматический выключатель. На мощные электроустановки – на 25 А, на розетки – 20 А, на освещение достаточно номинала 16 А.
Ряд бытовых приборов требует прокладки проводов по отдельным линиям. Это электроплиты, мощные потребители электричества, освещение, розетки.
Главный щиток должен монтироваться на входе основного кабеля в помещение. Доступ к нему не должен быть осложнен для проверки и возможного ремонта.

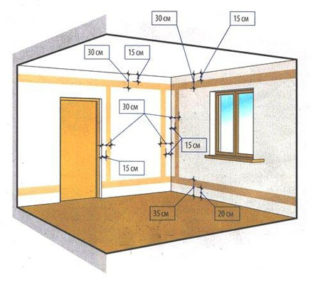

Рекомендуется соблюдать нормы СНиП по размещению розеток и выключателей.
Провода прокладываются вертикально или горизонтально в закрытых каналах. Пересечений быть не должно.
Проводники должны плотно укладываться в канавку для удобства последующего ремонта. Одинарные провода нужно крепить по всей длине на расстоянии 90 см. Пучки кабелей фиксируются через каждые 50 см. Горизонтальные линии следует устанавливать на расстоянии 15-20 см от пола и потолка и на 10 см от углов и проемов.
Скрытые линии должны быть проложены в гофрах или трубах.
Должны соблюдаться порядок монтажа правила соединения проводников

Особое внимание следует уделить контакту разнородных проводов (медный и алюминиевый).

Открытая проводка в коробе

Это самый лучший способ монтажа. Открытой проводка считается только по технологии укладки. По внешнему виду она непривычна. Прокладку кабелей в каналах иногда называют полуоткрытой.

К преимуществам способа относятся:

• безопасная эксплуатация;
• компактные размеры конструкций;
• простота установки;
• универсальность применения;
• широкий ассортимент фурнитуры.

Расчет размера короба для кабеля

Перед покупкой материалов нужно начертить схему расположения конструкции в квартире с указанием типа каналов, длины каждой линии. После этого определить размеры всех лотков. При расчете длины короба учитывают количество и сечение проводов.

Берется во внимание дополнительный расход материала при оформлении углов или порче короба. Рекомендуется оставлять 10% запаса по ширине и протяженности. Его хватает для добавления 2–3 проводов среднего сечения

Его хватает для добавления 2–3 проводов среднего сечения.

От параметров короба зависит его цена. Согласно ПУЭ, заполненность канала с крышкой не должна превышать 40%. Для глухих лотков этот параметр составляет 30%.

Расчет минимальных размеров короба выполняют с помощью таблицы:

Вид короба	Односекционный	Двухсекционный	Трехсекционный
10х22	10х30	10х22	10х30	15х54	10х40
Сечение провода	Число кабелей в 1 секции
1,5	10	12	3	3	5	5	19	13	5	4	5
2,5	7	10	2	2	3	3	13	13	3	3	4
4	4	8	1	1	2	2	10	13	2	2	2
6	2	3	1	1	1	1	5	5	1	1	1

Каналы продаются в упаковках, различающихся количеством элементов и общей длиной. Для подсчета последней число изделий умножают на 2 м. Длина элемента стандартна, другие значения встречаются реже.

Самозажимные клеммники WAGO: плюсы и минусы конструкций

Эта технология соединения электрической схемы основана на быстром создании контакта с проводом при его прижатии отдельным ножом-пластиной к клеммной перемычке за счет переключения механического рычажка.

Подвижная клемма ВАГО, обеспечивая хорошее удержание жилы, немного деформирует металл провода. Это ее недостаток.

Если контакт будет не плотный, то WAGO может просто выгореть при максимальных токах. По этой причине эту конструкцию лучше тоже использовать для осветительных устройств, но не розеточных групп.

Если схема подвергалась перегрузкам или протеканию токов коротких замыканий, то состояние контактов лучше проверить.

ВАГО производятся большим количеством серий и конструктивных исполнений с возможностью одновременного подключения от 2 до 8 жил поперечного сечения 0,75÷4 мм кв.

Они имеют много особенностей, например, клеммы WAGO серии 2273-244 снабжаются контактной пастой для алюминиевой жилы. В них можно стыковать различные металлы.

Чтобы вам было легче понять, как соединять провода правильно рекомендую посмотреть видеоролик владельца Советы электрика. Он сравнивает показатели нагрева различных соединителей при номинальном токе.

Работа спорная, поэтому по ней много комментариев, высказывающих разные мнения. Посмотрите их тоже: польза очевидна.

Когда следует применять открытую проводку?

Скрытая проводка в деревянном доме

Практически в любом помещении можно выполнить как открытую, так и скрытую проводку. Вопрос состоит только в усилиях, которые следует приложить для монтажа того или иного вида.

Если, например, скрытая электропроводка в панельном доме может монтироваться непосредственно внутри штроб, и после этого покрываться слоем шпаклевки, то для деревянных домов скрытая проводка должна выполняться либо в трубе из несгораемых материалов, либо предварительным покрытием проводов несгораемыми материалами. При должном желании реализовать такое возможно, но цена вопроса будет на порядок выше.

Негорючий провод ПРН

Конечно, возможен вариант использования проводов с покрытием из несгораемых материалов. К таковым можно отнести провода марки ПРН или кабели ПРГ. Но стоимость таких изделий достаточно высока, да и удобным такой монтаж сложно назвать. Ведь в большинстве случаев это кабели в броне, либо провода с очень большим допустимым радиусом закругления.

Открытая проводка в квартире

Но мы отвлеклись от темы. Обычно открытые проводки применяют для монтажа по сгораемым конструкциям, таким как дерево — брус (даже обработанный противопожарными растворами) и разнообразные каркасные конструкции из сгораемых материалов. Кроме того, открытую проводку применяют в случаях, когда нет возможности или желания штробления несгораемых стен. Например, при выполнении косметических ремонтов.

С одной стороны, использование открытой проводки имеет массу преимуществ. Это и простота монтажа, и высокая ремонтопригодность.

Но с другой стороны, все стремятся к тому, чтобы инженерные сети были максимально спрятаны от посторонних глаз. И этот аспект полностью нивелирует все преимущества открытой проводки.

Самодельные скобы

Данные скобы можно изготовить из плоского 2х жильного кабеля, одной жилы кабеля либо из жестяной банки от кофе. С помощью скоб можно закрепить большой пучок кабельной трассы.

Пример крепления кабеля ВВГнг 3х1,5 2х жильным кабелем:

1. Нарежьте 2х жильный кабель по 7 сантиметров
2. Сделайте перфоратором с буром 6мм отверстия в штробе с шагом 40см
3. Вбейте в отверстия дюбель-пробки
4. Закрепите нарезанные полоски кабеля в штробе путем вкручивания шурупов через центр 2х жильного кабеля в пробку
5. Выпрямите укладываемый кабель и зафиксируйте его 2х жильным кабелем

Спасибо за внимание!

Если у вас есть, что добавить, или вы можете поделиться своим опытом, обязательно оставьте свой комментарий.

Вам помогла данная статья?

Процесс крепления кабеля по вертикальной поверхности

В процессе прокладки кабеля по вертикальной поверхности, необходимо придерживаться определенных правил и методов, чтобы обеспечить надежное и безопасное крепление.

1. Определение требуемой точки крепления:

• Определите точку, где необходимо установить кабель. Убедитесь, что она находится достаточно высоко и имеет стабильную поверхность.
• Проведите измерения и определите расстояние между точками крепления, чтобы правильно подобрать длину и количество крепежных элементов.
• Используйте инструменты, такие как лазерный уровень или рулетка, чтобы точно определить расстояние.

2. Выбор крепежных элементов:

Выберите крепежные элементы, соответствующие типу и диаметру вашего кабеля

Обратите внимание на максимальную нагрузку и допустимые нагрузки крепежных компонентов.
Определите тип и количество крепежей, основываясь на весе и размере кабеля, а также требуемой надежности и безопасности крепления.. 3

Подготовка поверхности:

3. Подготовка поверхности:

• Очистите вертикальную поверхность от грязи, пыли и других загрязнений. Убедитесь, что поверхность сухая и гладкая.
• При необходимости, используйте специальные клеи, скотч или анкерные болты для дополнительной фиксации крепежных элементов.

4. Установка крепежных элементов:

Следуйте инструкциям производителя при установке крепежных элементов.
Используйте отвертку, шуруповерт или другие инструменты для крепежа кабеля.
Обратите внимание на правильное направление и положение крепежных элементов для надежности и безопасности крепления.

5. Проверка установки:

• После установки крепежных элементов, проверьте их надежность и прочность.
• Проверьте, что кабель надежно закреплен и не имеет излишнего свободного хода.
• При необходимости, выполните испытания нагрузкой для проверки стойкости установки крепления.

Правильное крепление кабеля по вертикальной поверхности обеспечит надежную и безопасную прокладку системы коммуникации.
