Выбор места монтажа
В первую очередь следует тщательно продумать расположение частей сплит-системы в квартире
Особое внимание надо уделить расположению внутреннего блока. Комнатный модуль будет создавать заметный поток холодного воздуха. Это может быть не только неприятно, но и привести к болезни
С другой стороны, нет никакой потребности обдувать прохладой стену или мебель
Это может быть не только неприятно, но и привести к болезни. С другой стороны, нет никакой потребности обдувать прохладой стену или мебель.
Если кондиционер планируется установить в спальне, лучше разместить блок вентилятора над изголовьем кровати. В кабинете разумно расположить охлаждающий модуль как можно дальше от рабочего места.
Хорошим вариантом может быть его размещение в районе входной двери. В любом случае надо предусмотреть, чтобы управление блоком было удобным.
Если планируется кондиционировать воздух на кухне, нужно проследить, чтобы блок этого сложного аппарата был как можно дальше от микроволновой печи и зоны готовки. Излучение СВЧ может создать помехи электронной «начинке» прибора, а высокая температура и испарения от готовящейся пищи повредят пластиковые детали.

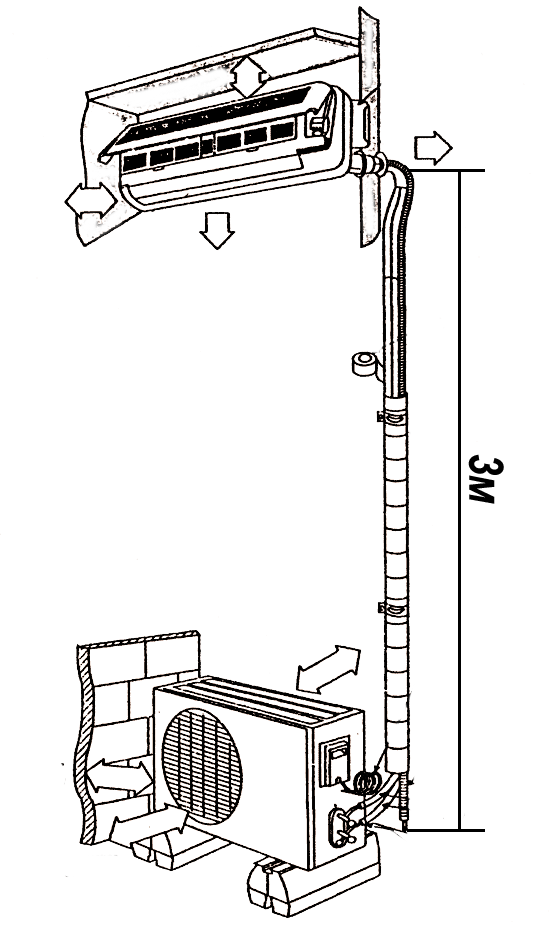

Выбирая место для охлаждающего модуля, следует учитывать следующие ограничения:
- для нормальной циркуляции воздуха расстояние от модуля до потолка должно быть не менее 15-18 сантиметров;
- по той же причине ближе 1,5 м в направлении выхода холодного воздуха преград не должно быть;
- боковые части не следует располагать ближе 25 см от стен;
- чтобы прохлада достигала цели, не стоит подвешивать охладитель выше, чем в 2,8 метра;
- предусмотрите, чтобы комнатный блок и наружный модуль были примерно на одном уровне;
- уличный блок можно разместить ниже комнатного, но не более чем на 5 метров.
Не забывайте, что кондиционеры потребляют значительное количество электроэнергии. Рядом с блоком управления должна быть электрическая розетка, рассчитанная на мощность не менее 2.5-4 кВт. Использование электрических удлинителей не только неудобно, но и нежелательно по соображениям безопасности.
Если вы проживаете в частном доме, сплит-система может быть размещена самым удобным образом. Следует лишь учесть, что тяжелый уличный блок лучше крепить на самой прочной из стен. При необходимости его можно разместить на постаменте рядом с домом.
Размещая сплит-систему в многоквартирном доме, приходится учитывать правила совместного проживания. Управляющие компании часто ограничивают возможность размещения кондиционеров на внешней стене. В таком случае можно расположить уличный модуль на лоджии или балконе.
Выбирая место для установки уличной части сплит-системы, не следует забывать о том, что ей может потребоваться техобслуживание. На первом этаже доступ к системе проще, но это же может вызвать другие проблемы. Надо размещать кондиционер как можно дальше от тротуаров и мест, где люди могут до него дотянуться.
Наружные блоки сплит-систем имеют значительную массу. Поэтому их нельзя крепить непосредственно на фасад. Стена должна быть прочной и жесткой. При необходимости разместить кондиционер на фасаде придется вскрыть его и закрепить несущие кронштейны на капитальной стене здания.
Оконный кондиционер, мобильные кондиционеры или сплит система.
Итак, оконный кондиционер дешевле в стоимости и легок в установке, но при всем это имеет ряд минусов:
- в отличие от сплит системы, при установке оконного кондиционера мы привязаны к балконным дверям или окну,
- по внешнему виду сплит система намного гармоничнее вписывается в интерьер комнаты,
- создаваемый оконным кондиционером шум может показаться для некоторых людей настоящим наваждением и будет мешать спать,
- при одинаковых параметрах производства холода, сплит система, как правило, потребляет меньше мощности.
Отсюда можно сделать вывод – что использовать оконный кондиционер лучше всего как вспомогательный во время бодрствования.
Также при подборе кондиционера необходимо обратить внимание на: площадь необходимого для охлаждения помещения, площадь окон, которые находятся с солнечной стороны, а также состояние герметичности дверей и окон. В среднем, на комнату с высотой потолка в два с половиной метра общей площадью в двадцать квадратных метров и окнами на солнечную сторону достаточно будет кондиционера с мощностью в 2,5 киловатта
Как стравить воздух
Монтаж сплит системы своими руками подразумевает, что и приводить саму систему в рабочее состояние вам придется также своими руками. Первоначально необходимо избавиться от завоздушенности системы. Для этого потребуется стравить воздух из системы.
- Гайку сервисного патрубка, а также пробки на клапанах жидкости и газа нужно отвернуть.
- Для этого необходимо обычным шестигранником повернуть газовый клапан на 90 град. против часовой стрелки. Удаляйте воздух в течение 10 минут при помощи вакуумного насоса. Потом необходимо нанести обычный мыльный раствор для проверки отсутствия утечек газообразного вещества.
- Если утечек вы не обнаружили, переходите к этапу подключения трубопровода. Детальнее можно увидеть на видео, либо посмотреть в инструкциях в начале статьи.
Подсоединение блоков

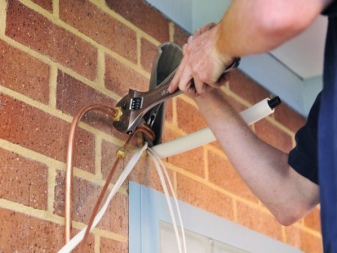

После того как будут установлены и тщательно закреплены внутренний и наружный модули, их надо между собой правильно соединить. Между блоками будут проложены:
- электрические провода;
- медные магистрали (в теплоизоляции);
- дренажная трубка.
Нужно тщательно измерить длину фактически получившейся трассы, отрезать кабель и трубки. Электрический кабель отрезаем с некоторым запасом. Вполне достаточно 25-35 см. Для трубки предусматриваем запас около 1 метра.
Оконечные гайки на медные трубки лучше установить в помещении перед тем, как укладывать их в магистраль. Для этого нам понадобятся специальные инструменты: риммер и развальцовка.
С помощью риммера аккуратно снимите заусенцы с внутренней и наружной кромки трубки
Особенно важно, чтобы внутренний край был очень ровным. Наденьте оконечную гайку
Закрепите трубку в вальцовке так, чтобы край выступал над губками вальцовки на 1.5-2 мм. Зажмите трубку так плотно, чтобы она не сдвинулась и ни в коем случае не начала сжиматься. Подведя конус к срезу трубки, плавными движениями начните вдавливать его в трубку
Постепенно усилие будет нарастать. Закрутите конус настолько, насколько получится. При этом может потребоваться приложить значительное усилие. Разобрав инструмент, проверьте качество получившегося «воротничка». Правильно выполненная воронка имеет аккуратные края без трещин и зазубрин. Блестящая кайма конуса воронки должна иметь одинаковую ширину.
Правильная обрезка и аккуратная вальцовка требует сноровки и навыков. По неопытности можно испортить концы, поэтому обязательно потренируйтесь на обрезках трубочек.

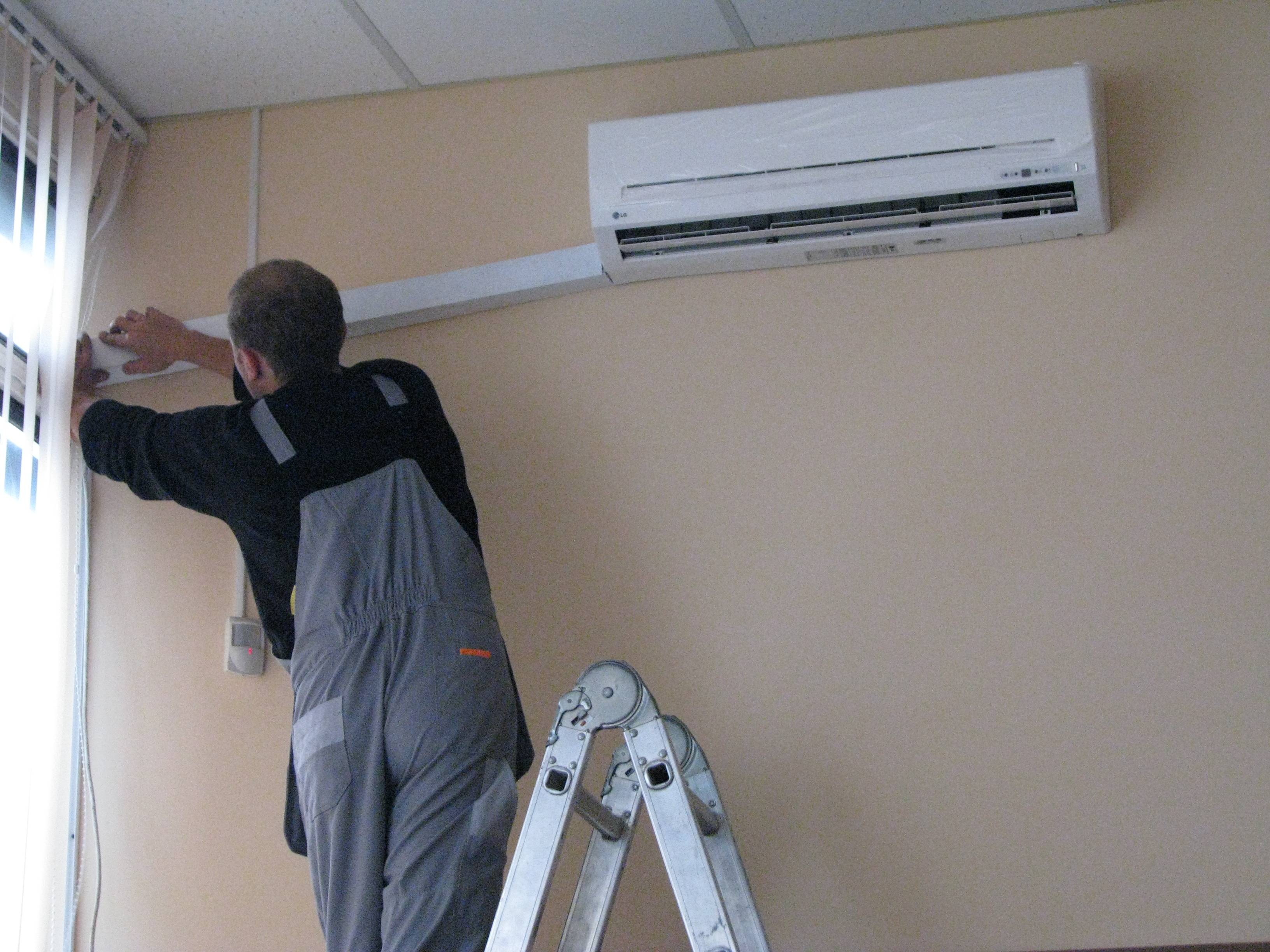

Теперь можно уложить трубки в магистраль. Предварительно на трубки надевается теплоизоляция и закрепляется скотчем. При укладке медных магистралей соблюдайте следующие правила:
- изгибы должны быть плавными;
- радиус изгиба – не менее 10 см;
- нельзя несколько раз изгибать и снова выпрямлять трубку;
- если разница в высоте установки блоков превышает 5 м, в нижней части трубки следует свернуть в кольцо. В нем будет улавливаться масло.
В комплект сплит-системы входит схема электрических соединений. Правильно соединить нужные контакты поможет то, что каждая жила кабеля имеет свой цвет. Учтите, что цвет жил вашего провода может не совпадать с тем цветом, который указан на схеме. Главное, чтобы контакты внутреннего и внешнего модулей были соединены в правильном порядке.
Дренажная трубка прокладывается так, чтобы был обеспечен небольшой постоянный уклон наружу. С внешней стороны свободный конец дренажной трубки крепится к стене с помощью хомутиков так, чтобы он не болтался, а капающий конденсат не попадал непосредственно на стену.
Медные трубки магистралей к внутреннему и наружному блокам также подключаются по схеме. Оконечные гайки надо закручивать с усилием 5-7 кг*м. Тогда медь трубки хорошо обожмется и затечет в малейшие неровности ниппеля. Это обеспечит полную герметичность соединения.
Обзор конструкции внешнего блока перед подключением кондиционера: схема и строение
При монтаже кондиционера своими руками нелишним будет ознакомиться с его строением. Это позволит избежать ошибок в процессе работы и лучше освоить технологию.
Конструкция внешнего блока состоит из следующих компонентов:
- вентилятора;
- компрессора;
- конденсатора;
- четырехходового клапана;
- фильтра;
- платы управления;
Чтобы установить кондиционер своими руками нужно ознакомиться с его строением
- соединений штуцерного типа;
- защитной крышки с быстросъемной конструкцией.
Вентилятор формирует воздушные потоки, которые обдувают конденсатор. В нем фреон подвергается охлаждению, и происходит его конденсация. Воздух, который продувается через этот радиатор, наоборот, нагревается. Основная функция компрессора – сжимание фреона и поддержание его движения внутри холодильного контура.
Существует две разновидности компрессоров:
- спиральные;
- поршневые.
Поршневые компрессоры отличаются более низкой ценой, однако они менее надежны. В отличие от спиральных, они хуже реагируют на воздействие низких температур в холодное время года. При подключении инверторного кондиционера плата управления обычно располагается во внешнем блоке. Если же модель не инверторная, все компоненты электроники помещаются в той части сплит-системы, которая устанавливается внутри помещения. Делается это для того, чтобы защитить плату управления от влажности и температурных перепадов.
Конструкция внешнего блока включает в себя следующие агрегаты: компрессор, клапан, вентилятор
Четырехходовые клапаны обычно присутствуют в реверсивных типах кондиционеров. Такие сплит-системы работают в двух режимах: «тепло» и «холод». Когда кондиционер настроен на обогрев, этот клапан меняет направление движения хладагента. В результате этого изменяется функционал блоков: внутренний начинает обогревать помещение, а внешний работает на охлаждение. Штуцерные соединения применяются для подключения медных трубок, которые соединяют внутренний и внешний блоки.
Фильтр фреоновой системы предотвращает попадание медной крошки и других частиц в компрессор. В процессе монтажа кондиционера своими руками образуется мелкий мусор. Фильтр задерживает частицы перед входом в компрессор.
Быстросъемная крышка предназначена для защиты клеммника, предназначенного для подключения проводов, и штуцерных соединений. В некоторых моделях она обеспечивает частичную защиту, перекрывая только клеммник.
Независимо от того, к какому конструкционному типу принадлежит сплит-система, ее наружный модуль всегда имеет одинаковые рабочие узлы
Куда определить наружный блок
На самом деле это не самая простая задача — выбрать место для наружного блока. Не на всех зданиях разрешено их размещать на стенах. В этом случае есть только два выхода: установить наружный блок сплит системы в специально отведенном месте — кондиционерной. Если такого помещения нет, остается только балкон или лоджия. В таких зданиях они обычно застеклены, потому на внешний вид размещение блока не влияет.
Но в этом случае надо предусмотреть систему охлаждения оборудования и отведения отработанного воздуха. Если балкон достаточно просторный, на все время его работы открывают окна на проветривание или обеспечив доступ свежего воздуха каким-либо иным способом. Выход простой и понятный, но ведет к перегреву оборудования, а это чревато поломками и частой заменой поврежденного наружного блока.
Монтаж на балконе — иногда единственный выход
Немного исправить положение может установка вентиляторов для более активного обмена воздуха. Правильно же выгородить небольшое помещение, сделать в нем эффективную вентиляцию, отдельные вентиляционные каналы на отведение и подачу воздуха. Причем они должны быть раздельными. Делают это при помощи воздуховодов, которые выводят вместо части остекления. В общем в данном случае установка кондиционера своими руками — проблемная задача именно в плане обеспечения нормальных условий работы оборудования.
На балконе или лоджии
Если запретов на размещение посторонних устройств на стенах здания нет, обычно наружный блок кондиционера вешают на ограждении балкона (сбоку или фронтально) или на стене, но так, чтобы до него была возможность дотянуться для обслуживания — помыть, почистить, проверить, починить.
Если балкон застеклен, над ним должна находится открывающаяся створка окна. Иначе обслуживать его будет очень сложно. Для защиты от осадков и предметов, которые могут упасть из окна, над блоком размещают козырек. Выбор материалов — что-то похожее на отделку балкона или белый пластиковый козырек, но только полнотелый. Пустотелые и металлические (в том числе профнастил и металлочерепицу) лучше не использовать, так как во время дождя они превращаются в барабан, а во время града вообще могут оглушать.
Стандартные способы установки наружного блока сплит системы на балконе
Если блок ставится на лоджии, из всех приведенных выше вариантов остается только тот, который на картинке справа. рядом на стене размещать неудобно, разве что под окном, но это уже относится к другому разделу.
Еще один момент: как проводить трассу — по потолку или по полу? Штробить придется и в том и в другом случае, но в случае с полом возможно, вы будете делать его из досок, тогда трубы и кабели, связывающие наружный и внутренний блок, можно проложить по поверхности, но лучше — в коробе.
Под или рядом с окном
В тех помещениях, где балкона или лоджии нет, внешнюю часть сплитсистемы навешивают на стену снаружи. Удобнее, если он находится под окном или сбоку от него. Причем под или рядом с открывающейся частью. В этом случае возможно обслуживание без вызова альпиниста.
Наружный блок кондиционера можно установить под или рядом с окном
При установке наружного блока кондиционера своими руками на стене рядом с окном, обдумайте высоту его монтажа. Можно расположить верхнюю поверхность блока вровень с верхней кромкой окна. В этом случае, высунувшись из окна и застраховавшись, можно будет проводить работы стоят на подоконнике. Второй вариант — нижнюю кромку выровнять вровень с нижней границей оконного проема. Тут можно будет лечь животом на подоконник, но достать до места выхода патрубков не получится. То есть, все-таки придется вызывать промышленных альпинистов.
Эффективность кондиционера
Насколько оборудование станет работать эффективно, и как много будет затрачиваться электроэнергии, — это зависит от конкретных условий эксплуатации.
Условие первое. Предположим, что рядом с кондиционером устанавливается обогревательное устройство. Тогда компрессор:
- станет работать практически непрерывно;
- будет расходовать много энергии;
- вскорости выйдет со строя.
Условие второе. Снизить работоспособность кондиционера и даже вывести его со строя способна обычная пыль, что проникла внутрь системы. Так что следует с регулярной периодичностью и достаточно тщательно проводить влажную уборку.
Условие третье. Непозволительно выставлять на поверхность блока какие-либо предметы.
Условие четвертое. Не следует накрывать кондиционер.
Условие пятое. Испарение хладагента удастся исключить, если, осуществляя монтаж системы, тщательно герметизировать любые соединения и стыки.
Условие шестое. Наружный блок должен располагаться ниже внутреннего. Нужно для его установки выбирать на наружной стороне стены наиболее прохладную зону. К примеру, вечную тень может образовывать свес крыши.
Если все перечисленные выше условия установки кондиционера будут соблюдаться, тогда система станет работать бесперебойно, создавая в помещениях желанный комфорт.
№6. Как правильно вписать кондиционер в интерьер?
Выбрать наиболее походящее место для кондиционера это, как оказалось, — только полдела
Важно еще, чтобы блок не сильно выделялся, а лучше – органично вписывался в интерьер. Спрятать прибор за декоративной панелью или ширмой по описанным выше причинам нельзя, но есть несколько способов максимально органично вписать кондиционер в пространство комнаты:
- спрятать блок среди других предметов подобной формы. Отличный вариант – растворить его среди настенных полок. Более того, под блок можно даже выделить собственную декоративную полку, которая будет располагаться ниже самого прибора, но при этом повторять его форму;
- расположить кондиционер над окном, если высота потолков это позволяет. Окно – это элемент, который привлекает максимум внимания, поэтому кондиционер на его фоне можно даже не заметить. Если в комнате два окна, то блок можно разместить в простенке между ними, дополнительно отвлекая взгляд эффектными шторами;
- выбрать блок кондиционера в цвет стены, тогда прибор будет минимально выделяться. Правда, если использовалась краска необычного оттенка, найти подходящий прибор будет сложно, да и краску для пластика, которую можно отколеровать четко в тон, найти нелегко;
- встроить блок или его часть в нишу или фальшбалку;
- купить кондиционер в виде картины. Такие также есть. Сразу и не догадаешься.
Заключение
Теперь вы знаете, как самостоятельно установить сплит систему. Никогда не забывайте, что при ее установке не бывает незначительных факторов. И все что сделано плохо или не доделано до конца, например, некачественная вальцовка, неплотно затянутые гайки, перегнутые трубки, грязь в них или влага – все это в конечном результате приведет к поломке системы.
Сплит система – сложное электрическое устройство. Если оно подключено неправильно, то из-за сбоя в электрической сети в нем может сгореть плата. Поэтому позаботьтесь о том, чтобы было обязательно установлено реле напряжения.
В целях профилактики для качественной и долгой работы устройства ежемесячно очищайте фильтры в системе. Не запускайте устройство зимой, если на нем не установлен зимний набор для работы при отрицательных температурах.
Перед запуском устройства проверьте дренажную систему. Обычно наливают воду в кондиционер, если под блоком не проявилось никаких протечек, то все в порядке.
При грамотном использовании и своевременном обслуживании сплит система вполне может прослужить не один год. Поэтому, если ваши соседи утверждают, что все системы кондиционеров рассчитаны на небольшой временной период, то возможно они просто не умеют правильно ими пользоваться.
Дополнительные требования и выводы
В каждом из разделов особое внимание уделено безопасности. Чтобы повысить ее уровень, некоторые негативные ситуации можно предотвратить
Блоки кондиционеров располагают так, чтобы они были недоступны маленьким детям, домашним животным
Все пульты дистанционного управления созданы так, что сами они вреда не причинят
Блоки кондиционеров располагают так, чтобы они были недоступны маленьким детям, домашним животным. Все пульты дистанционного управления созданы так, что сами они вреда не причинят.
Также при выборе конкретного места монтажа учитывают особенности дизайна. Простое, но действенное правило, гласит: «Устанавливайте технику так, чтобы изменения интерьера были минимальные». Следует внимательно изучить помещения, маршруты передвижения людей. Не надо крепить крупные блоки на видимых участках стен, расположенных напротив входных групп.
При монтаже централизованной системы и кондиционирования тоже используют приведенные в этой статье рекомендации. Особенностями такой конструкции являются:
- размещение выходных блоков на потолке;
- высокая эффективность;
- минимальные изменения в интерьере, либо полное их отсутствие при скрытом варианте установки;
- оптимальная прокладка воздуховодов, кабельных линий, стоков;
- безопасность;
- сравнительно высокая стоимость по сравнению со сплит-системой аналогичной мощности;
- возможность комбинированного применения совместно с вентиляцией и подачи свежего воздуха в помещение.
Вне зависимости от конкретной модели оборудования этого типа, потоки воздуха не направляют на людей. Точные места монтажа определяют на стадии подготовки проектной документации.
От места установки кондиционера, его правильного выбора — существенно зависит как самочувствие людей в помещении, так и качество его кондиционирования, то есть температурный режим и потоки воздухораспределения, а также и сам интерьер квартиры или дома. В данной статье про оконные кондиционеры речи вести мы не будем, поскольку здесь само собой понятно, что места установки кондиционера этого типа — оконный проем.
При подборе места установки кондиционера, а именно внутреннего блока сплит систем, необходимо придерживаться следующих основных рекомендаций специалистов:
С целью выдержать исходный интерьер и дизайн комнаты, не следует размещать внутренний блок сплит системы на стене, прямо против входа в помещение.
Внутренний блок сплит системы должен быть размещен от потолка помещения на расстоянии не меньшем, чем 10 сантиметров.
Поток охлажденного воздуха из кондиционера не должен быть направлен непосредственно в сторону людей, особенно это касается зон их отдыха. В основном воздушный поток всегда направляют в зоны комнаты, где люди находятся наиболее редко.
Объясняется это достаточно просто. В режиме охлаждения, сплит система кондиционирования работает с выходной температурой воздуха порядка на 7 — 15°С меньшей, нежели температура в помещении, до ее включения. Нахождение человека в прямой зоне такого контраста температур — чревато, как минимум его простудой, а то и возможной пневмонией.
При размещении внутреннего блока кондиционера в спальне, его необходимо устанавливать, как можно дальше от кровати, направляя поток воздуха в другую сторону. Когда же такой возможности удаленного размещения блока в спальне нет, тогда блок необходимо разместить над головой, чтобы исходящий от него воздушный поток все-таки попадал на ноги, а не в зону головы.
Нельзя проводить монтаж внутренних блоков сплит систем кондиционирования выше комодов, шкафов на той же стене, когда расстояние до них ближе по вертикали, чем 0,7 — 1,0м. Если не руководствоваться данной рекомендацией, то каждое включение вашей системы кондиционирования, будет производить в комнате пыльный занавес, сдуванием осевшей пыли с этой мебели.
Такое размещение, также приведет к существенному ухудшению воздухообмена в помещении, а соответственно более частому включению кондиционера и как следствие — преждевременной выработке его рабочего ресурса.
Трассу воздуховодов кондиционера обязательно старайтесь монтировать в заблаговременно устроенные стробы в стене, ибо ее прокладка в коробах — существенно подпортит вам дизайн комнаты. Также следует учесть, что минимально возможная, выбранная вами длина трассы, а соответственно и воздуховода — намного удешевит монтаж вашей сплит системы, а также существенно повысит эффективность ее работы.
