Как собрать сифон для ванны – инструкция для самостоятельного монтажа

↑ 2. Виды и отличия устройств

↑ 2.1 Стандартный вариант

Комплектность модели:

• Труба (сифон). Служит затвором от попадания нежелательных запахов в квартиру;
• Горловина для перелива;
• Горловина для слива;
• Трубка, соединяющая сифон с канализационной системой;
• Гофрированный шланг, с помощью которого происходит перелив воды в сифон.

↑

Такое устройство считается традиционным. Для того чтобы наполнить ванну, следует закрыть нижнее отверстие пробкой.

В процессе эксплуатации нужно следить за состоянием уплотнителей и вовремя осуществлять их замену.

Диапазон цен на стандартные модели: от 10 до 25 $.

↑ 2.2 Слив-перелив полуавтомат

Данная система более совершенна, чем традиционная. Слив-перелив состоит из трубок и шлангов, отводящих воду, сифона, горловин, однако есть и отличия. Полуавтомат дополнен следующими элементами:

• Пробка-клапан;
• Специальный трос, который отвечает за управление пробкой;
• Механизм, с помощью которого опускается и поднимается пробка. Данную функцию может выполнять поворотное кольцо, кнопка, вентиль, либо рукоятка.

Механизм действия достаточно прост: при натяжении тросика клапан поднимается, за счет ослабления – опускается. Для того чтобы трос пришел в движение, необходимо повернуть вентиль, либо нажать на специальную кнопку. В устройстве полуавтомата отверстие перелива скрыто за блоком управления. К преимуществам слива-перелива также относится дизайн и удобство в эксплуатации конструкции.

Недостатком полуавтоматической системы является степень надежности. Лучше приобрести дорогую модификацию, либо остановить выбор на стандартном образце.

Цены на полуавтоматические устройства: от 20 до 55 $.

↑ 2.3 Автоматический вариант

Отличительной особенностью данного механизма является клапан, воздействие на который автоматизировано. Для того чтобы пробка закрыла отверстие слива в чаше, необходимо нажать на нее. Пружина сжимается и опускает клапан, за счет фиксатора положение сохраняется. Для того чтобы слить воду потребуется нажать на кнопку. Достоинства:

• Управление сливом можно осуществлять ногами;
• Компактный размер видимой части;
• Большой ассортимент кнопок. Для стиля хай-тек подойдут хромированные элементы, винтажный дизайн отлично дополнят латунные кнопки.

Автоматическое водоотведение часто встречается в моделях детских ванночек. Подобное устройство упрощает эксплуатацию, резервуар не нужно переворачивать, удаляя воду.

Недостатком данного варианта слива-перелива для ванной является сложность в замене кнопки. При поломке клапана, приходится приобретать новую систему. Именно поэтому специалисты рекомендуют приобретать максимально надежную автоматику.

Цены варьируются в среднем от 60 до 280 $.

Проведение установочных работ

Для упрощения и оптимизации процесса установки рекомендуется предварительно выполнить установку смесителя, после этого – подсоединение раковины.

Смеситель устанавливают, выполняя строгие правила его месторасположения. Установка обязана производиться строго под прямым углом к поверхности либо к стороне раковины.

Проведение работы:

1. Установка фиксирующей шпильки на смесителе. В некоторых моделях смесителей нужно устанавливать 2 шпильки.
2. Подсоединение труб для холодной и тёплой воды. Их направляться зафиксировать при помощи рожкового ключа. Степень затягивания – средняя.
3. Через находящееся в раковине отверстие нужно протянуть и установить шланги для подачи холодной и тёплой воды.
4. Установка фиксирующей шпильки. Ее нужно укрепить при помощи уплотнительных материалов. В большинстве случаев употребляется особая прокладка. Ее монтируют с внутренней стороны шпильки. Она уплотняется гайками и прижимными шайбами для осуществления крепежа.
5. Затягивание гаек. Производится при помощи гаечного ключа.

Порядок монтажа смесителя представлен в следующем видео:

Как собрать сифон для ванной?

Схема сборки сифона

Сборка сифона для ванны осуществляется для соединения с канализацией любого прибора сантехники.

Конструкция сифона выполнена так, что он накапливает в себе воду, а это, в свою очередь, преграждает путь проникновению канализационного запаха в комнату. Принцип устройства сифона для ванн различных моделей одинаков.

Чтобы собрать сифон под ванну, необходимо строго следовать ниже приведенной инструкции:

1.2.3.

Выставите в необходимое положение прокладку и плотно прижмите патрубок к корпусу сантехнического прибора.

Важно! Если вы прижмите неплотно прокладку, то может появиться течь
4.5

Наденьте на патрубок стяжную гайку из пластика (8), а под нее установите конусную прокладку (9)

Важно! Крепите конусную прокладку широкой стороной к гайке

Насадите колено на патрубок нужной высоты и закрутите гайку.
Скрепите колено с переходником при помощи стяжной гайки со вставленной конусной прокладкой. Благодаря переходнику можно изменять высоту сифона.

6.
7.8.

Прикрепите прокладку (18) к верхней стороне патрубка перелива.

9.

Вот так, не торопясь, собрали-таки мы сифон для ванны: инструкция закончена.

Как собрать и подключить сифон для ванны

Необходимо также проверить сохранность резьбы и отсутствие повреждений на соединительных элементах. Обнаруженные шероховатости удаляют с помощью наждачной бумаги.

Сборка обычного сифона

Алгоритм сборки

1. Цепочка, соединенная с пробкой, крепится к крышке отверстия для перелива.
2. Отводную трубу с вложенным в нее резиновым уплотнителем подводят снаружи к сливу ванны.
3. Изнутри резервуара вставляется защитная решетка, оснащенная уплотнителем, который желательно обработать герметиком. Соединение фиксируют медным винтом и гайкой, не допуская затяжки. Все работы выполняются с помощью широкой отвертки.
4. Аналогично собирают переливной слив. Для крепления к сифону используется гофрированный шланг, на который заранее надевают конусообразные резиновые прокладки и стяжные гайки.
5. К отводному отверстию крепится съемное колено, которое будет выполнять функцию гидрозатвора и мусоросборника.
6. В другой конец колена вставляется переходник для соединения с канализацией.

Комплектующие сифона для ванной.

При стыковании с пластиковой трубой применяется резьба с уплотняющим кольцом. При необходимости монтировать изделие из чугуна либо в случае несовпадения диаметров соединительных элементов используется муфта-переходник, при этом выпуск сифона должен заходить в нее минимум на 5 см.

Особенности сборки полуавтоматической конструкции

При сборке полуавтоматических устройств потребуется установка дополнительных элементов.

Монтаж производится следующим образом:

1. Соединительный элемент для канализации вставляют до упора в горловину слива. Уплотнитель здесь уже присутствует, поэтому не нужно использовать отдельную деталь.
2. Устанавливают двойную прокладку на отверстие переливного блока и монтируют металлический фильтр.
3. К регулирующему тросу подсоединяют плоские крышки из металла, после чего их соединяют с отверстием для стока воды.
4. Фиксируют сборку на переливе с помощью болта.

Для боковых стыков используют стандартные тонкие прокладки, а для центрального соединения подойдет уплотнитель-бабочка.

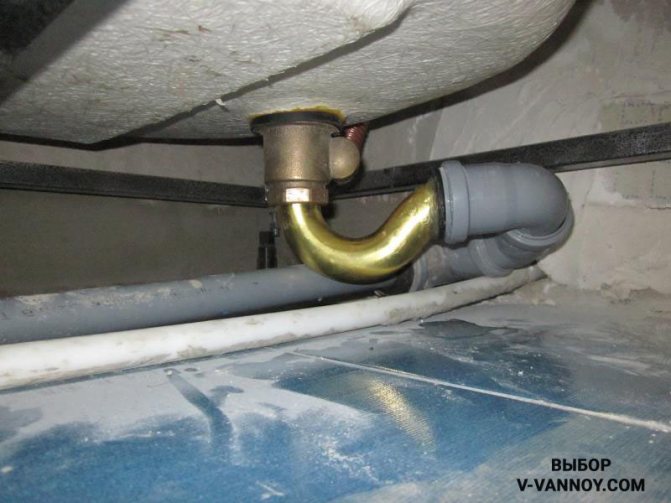

Монтаж неразборного латунного устройства

Перед подключением устройства такого типа потребуется проверка места соединения патрубка с отводом коллектора — он должен заходить в сточную трубу на расстояние не менее 5 см и под небольшим углом. Если этого не сделать, стык потеряет герметичность.

Классификация по сбросу воды

Сифон из обычного сливного устройства, отверстие которого закрывается резиновой пробкой, превратился в сложный прибор. На рынке представлен тремя модификациями.

• Ручной. Закрывается и открывается руками. Для этого надо установить пробку или удалить ее, потянув за цепочку.
• Полуавтоматический. В этой конструкции пробка является неотъемлемой часть слива. Она соединена тросиком с рукояткой, расположенной на переливе. При повороте ручки вправо слив закрывается, в обратную сторону – открывается.
• Автоматический. Сливное отверстие открывается и закрывается с помощью крышки, которая на нем установлена. На нее надо нажать пальцем ноги или руки. Система носит название «клик-клак».

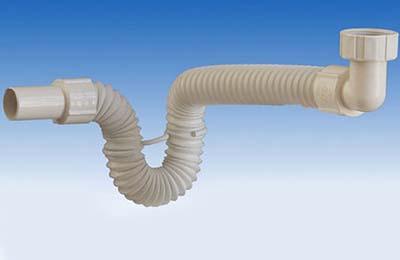

Гофрированный обычный сифон

Представляет собой цельную конструкцию в виде складчатого шланга (резинового, полимерного или металлического), предназначенного для соединения двух отверстий – сливного чаши ванны и входного в систему канализации. Плюс данной конструкции в том, что установить ее можно на любую ванну – сливное отверстие может находиться как посередине чаши, так и с краю. Не играет роли, как далеко ванна установлена от канализационного стока, главное, чтобы хватило длины шланга (если длинный, можно свернуть, уложив витки кругами друг на друга). Данный вариант – самый недорогой. Большое преимущество – в герметичности (протечки исключаются – отсутствуют центральные составные элементы). Чтобы организовать гидрозатвор, «гармошку» в удобном месте (в зависимости от конфигурации пространства) нужно изогнуть петлей. Из недостатков: если гофрированная трубка изготовлена из полупрозрачного пластика, собирающиеся внутри загрязнения будут не эстетично просвечивать; для прочистки трубку нужно полностью откручивать и промывать.

Установка конструкции: подготовительный этап

Как правило, в комплекте с оборудованием идет инструкция по эксплуатации устройства. В ней вы сможете ознакомиться с детальной пошаговой схемой сборки и монтажа конструкции. Там же указаны все необходимые инструменты для работы. Как правило, достаточно иметь:

• отвертку;
• сантехническую ленту;
• силиконовый герметик.

Пошаговая схема сборки

У вас не возникнет вопросов, как правильно собрать сифон для ванны, если вы внимательно прочитаете инструкцию. Ниже мы представили стандартную схему сборки всех элементов конструкции:

• штуцер и предварительно зафиксированную проставку при помощи винта подводим к отливу и к ограничительной решетке;
• собираем колено, а затем устанавливаем в него штуцер;
• посредством стяжных гаек фиксируем на изгибе конструкции переходник;
• манжету выводим сквозь вторую гайку переходника и подсоединяем к канализационной системе;
• гофру присоединяем проставкой и гайкой к штуцеру, расположенному сбоку;
• проверяем стыки на прочность.

Знание устройство сифона для ванны и принципов его сборки необходимо для правильного монтажа конструкции. О нем и поговорим далее.

Этапы монтажа сифона

Прежде чем перейти к монтажу нового устройства необходимо произвести полный разбор и прочистку старого патрубка.

Сразу после сборки конструкции можно приступать к монтажу сифона для ванны. Эта задача более сложная и требует определенных навыков, которыми в полной мере владеет опытный мастер. Однако можно попробовать произвести все монтажные работы самостоятельно, используя предложенную схему действий:

• собираем перелив, плотно затягиваем и обрабатываем стыки герметиком, не трогая нижний край трубки;
• конусообразные прокладки крепим узкой частью в направлении накидной гайки;
• следующий шаг – полная сборка слива, перелива и бутылки согласно схеме;
• присоединяем перелив так, чтобы узкий конец конусообразной прокладки фиксировался в сторону гайки;
• по прошествии суток рекомендовано набрать ванну до краев максимально горячей водой для того, чтобы проверить наличие протечек, качество работы перелива и убедиться, что сифон установлен корректно.

Сборка и установка сифона на кухне

Для начала потребуется приготовить инструмент, который будет использоваться в ходе работы:

• отвертка;
• ножовка;
• рулетка;
• наждачная бумага.

Первым делом, нужно снять старое устройство. Для этого при помощи отвертки откручивается болтик посредине решетки в сливе, подобно тому, как на фото.

До начала выполнения работы следует установить ведро под сифон, чтобы собрать остаток отстоянной воды, после удаления решетки слив нужно вытереть насухо.

Нередко на этом этапе появляется проблема, поскольку винт и гайка прикипают друг к другу. В таком случае нужно снять нижнюю часть сифона и снизу помочь другой рукой снять решетку с крепежом.

Теперь снимаются трубки и сам сифон, процедура демонтажа окончена, можно начинать сборку нового изделия.

Чтобы собрать новый товар, надо выложить из упаковки все элементы, поделить на группы — это упростит задачу и позволит правильно все собрать.

Для бутылочного вида без перелива будет несколько уплотнительных колец разного размера, гайки, патрубок, элементы сифона и гофра, а также решетка с креплением.

Поэтапно процедура сборки сифона следующая:

1. Самая большая прокладка плоского вида надевается на сифонное отверстие, и прикручивается колпак к основанию сифона.
2. К патрубку, который фиксируется к мойке, подбирается прокладка конусного вида и гайка. Изначально надевается гайка, потом резиновый уплотнитель тупым концом вверх, и затем нужно вставить конструкцию в верхнюю часть сифона, плотно скручивая изделие. В некоторых случаях воронка для слива и патрубок должны соединяться изначально, но нужно быть внимательным, чтобы во время монтажа не потерялась гайка в сливном отверстии.
3. Остается установить гофру — для этого накидывается гайка, надевается конусный уплотнитель и скручивается к основанию.

Все части плотно закручивать, но не перестараться, чтобы не сломать пластик и не пережать прокладки. После сборки следует установка и подключение к канализации. Этапы выполнения:

1. На патрубок изделия укладывается рифленое кольцо полосками кверху.
2. Ставится сифон под раковиной одной рукой, второй нужно выровнять его вверху и положить решетку.
3. Поставить винт и закрутить отверткой.
4. Подключить гофру к канализации, при необходимости обрезать ее ножовкой до нужного диаметра. Вместо гофры можно пользоваться жестким видом отвода, что будет лучше для кухни.

Сделав всю работу, включить воду и проверить соединения на предмет течи, по необходимости подтянуть резьбу и другие детали.

Монтаж сифона с переливом

Если есть перелив в мойке, то монтаж почти не отличается от описанной схемы, последовательность используется аналогичная, кроме сборки.

На этом этапе надо соединить перелив с отводящим патрубком. Изначально ставится гайка, затем прокладка к переливу. Сам элемент вставляется в отвод и затягивается.

Далее перелив устанавливается к мойке при помощи винта и отвертки, последующие шаги не меняются. Такой вид сифона часто используют, если на кухне стоит круглая мойка современного вида.

Монтаж для сдвоенной раковины

Раковины на 2 секции предполагают использование одного сифона, но нестандартной конструкции. У такого изделия будет 2 выпуска, которые соединяются одним сифоном. Он бывает трубчатым и в виде колбы. Дополнительно есть модели с отводами для подключения стиральных машин и другой техники.

Правила и этапы монтажа не меняются, за исключением нескольких деталей. Изначально нужно подсоединять 2 патрубка к сливу двух раковин, после этого работу продолжать под мойкой, соединяя патрубки-проводники. Далее фиксируются остальные элементы. Если потребуется, то труба обрезается, а наждачной бумагой шлифуются пластмассовые края.

Виды сифонов и подготовка к сборке

Сифоны классифицируются по конструктивным особенностям, принципам работы и материалам, из которых они изготовлены. По конструкции выделяют:

1. Гофрированные. Состоят из сплошной гибкой гофрированной трубки, которая может принимать необходимую форму;

По принципу работы различают ручные, автоматические и полуавтоматические. Отличия этих приспособлений между собой заключаются в принципе слива.

У ручного сифона необходимо рукой вытащить запорную крышку, а полуавтоматические и автоматические приспособления открывают сливное отверстие при помощи специального механизма.

Для изготовления сифонов используются нержавеющие долговечные материалы. Это латунь, медь, пластик, чугун. Рекомендуем отдавать предпочтением прочной пластмассе или практически не изнашиваемой латуни. Отличие при установке заключается в том, что для пластиковых резьбовых соединений ФУМ-лента не используется, в отличие от металлический конструкций.

Монтаж

Ванна, как правило, имеет пару отверстий, одно из которых находится на уровне дна, а другое немного выше, в передней стенке. Это определяет конструкцию сифона для ванны. Сюда входят следующие запчасти:

• трубка-гофра из пластика (для стока в передней стенке);
• пластиковая чашка для водостока, монтируемая в дно ванны;
• колено с патрубком, которые нужны, чтобы присоединиться к системе канализации.

В первую очередь собирается сифон на ванне. Затем проверяют, как он расположен под ванной, и не будет ли проблем после его установки

Важно также до начала сантехнических работ продумать, как будут проходить трубы, а также высчитать, какой будет длина и толщина этих труб

В отверстии ванны, находящемся на передней стенке, монтируется ободок из металла, и к нему затем крепится патрубок. После этого чашку слива с помощью болта крепят к отверстию слива в днище. Чтобы соединить сифон со всеми отверстиями, необходимо запомнить следующий порядок работ. В круглой пластине на самой ванне есть металлический болт – его нужно раскрутить. Затем с помощью этого болта патрубок, который отходит от сифона, прикручивается к отверстию.

Когда сифон и его компоненты собраны, свободный конец гофры соединяют с канализационной трубой, затем все стыки проверяются на герметичность. Проверка осуществляется путем подачи в ванну воды сначала под небольшим напором. Затем, если течи нет, напор понемногу увеличивают. Если в итоге вода нигде не протекает, значит, сифон собран правильно, и его можно использовать.

Классификация сифонов по конструкции слива

В конструкцию переходника входят 2 узла:

1. Сливной блок, который крепится под ванну и предназначен для спуска воды.
2. Переливная труба. Ее наличие препятствует сливанию жидкости через верх. Отверстие перелива располагается в торце резервуара недалеко от краев.

Механические

Устройства имеют самую простую конструкцию – сливной канал перекрывается пробкой, выполненной из резины или пластика. Она с помощью цепочки соединяется с отверстием переливной трубы. Такие переходники просты в сборке, отличаются надежностью, долговечностью и низкой ценой.

Полуавтоматические

В сифонах полуавтоматического типа регулировка осуществляется с помощью запорного клапана, размещенного на переливе выше уровня воды. Он может иметь форму кнопки, поворотного кольца или фигурного вентиля. Управление происходит с помощью троса или рычажного механизма, соединенного с крышкой отверстия.

При покупке рекомендуется выбирать арматуру ведущих производителей, поскольку от этого зависят долговечность и бесперебойность работы механизмов.

Автоматические

В приборах этого типа процесс наполнения ванны регулируется встроенной автоматикой. При остывании жидкости происходит ее слив и вливание теплой воды до необходимого объема. Такие системы нуждаются в регулярном обслуживании и отсутствии перебоев в электропитании. Выпускают автоматические сифоны в 2 исполнениях:

1. С системой click-clack. Пробка фиксируется на штыре, который приводится в действие простым нажатием.
2. С ручкой, расположенной рядом с переливным отверстием. От полуавтоматов устройства отличаются встроенной системой защиты.

Изготавливают их из сплавов латуни и меди, покрытых для защиты слоем хрома.
