Отопление частного дома своими руками: преимущества газа как топлива
Наличие возле участка газопровода позволит вам провести газовое отопление частного дома своими руками.
Использование газа как топлива и соответствующего котла обладает рядом преимуществ:
- поддерживает необходимую температуру и долго сохраняет тепло;
- позволяет эффективно и безопасно обогревать достаточно большие здания;
- не создает необходимости заготовки дополнительных компонентов;
- позволяет корректировать и поддерживать заданную температуру, благодаря оснащению термостатами новейших газовых систем;
- снижает возможность возгорания, благодаря низкой температуре продуктов сгорания.
При газовом отоплении применяют однотрубную или двухтрубную разводку (особенности которых рассмотрены в разделе водяное отопление своими руками).
Монтаж отопления в частном доме вполне реально осуществить самостоятельно, однако выбрав газовый тип отопления, следует помнить, что проводить работы по монтажу оборудования могут лишь организации, имеющие необходимые разрешения.
Лучевая схема отопления
Лучевая схема разводки водяного отопления является новомодной. При ее использовании горячая вода равномерно распределяется по помещению через коллектор. Степень нагрева жилища регулируется путём изменения нагрева воды и скорости её движения по трубам.
Является усовершенствованной версией двухтрубной схемы. Для распределения теплоносителя используется такой же коллектор, что и в теплом поле.
К основным плюсам лучевой схемы разводки можно отнести:
- Бесстыковость. Внутри стяжки отсутствуют стыки. Вероятность протечки снижается в разы
- Возможность отключать каждый прибор по отдельности на коллекторе не во вред всей системе
Единственный недостаток – это цена. За счет использования коллектора и дополнительного количества труб, увеличиваяется и цена системы.
Выбор составляющих элементов отопительной системы
Собрать отопительную систему без специальных знаний
достаточно сложно. Но реально. Для этого нужно приобрести:
Котел отопления
Сердцевина всей системы, базис – это отопительный котел. Как
уже отмечалось, его тип зависит от типа топлива. Кроме того, нужно правильно
подобрать мощность котла. Эффективность – важный момент, т.к. нужно обогревать
дом без лишних затрат.
Конструкция котлов, работающих на разном топливе,
принципиально не отличается. Каждый из них состоит из двух камер – камеры
сгорания и теплообменника. Первая предназначена для сгорания энергоносителя
(газ, керосин, солярка, дрова, уголь, брикеты), вторая для нагрева
теплоносителя (воды, антифриза).
Совет. На этом этапе нужно решить будет ли котел работать
только на обогрев дома или же обеспечивать пользователей горячей водой. В этом
случае нужно будет установить двухконтурный котел. Или же подключить бойлер к
одноконтурному котлу.
Трубы для отопления частного дома
Назначение труб – перенос тепла от котла к радиаторам в
помещении. Исходя из разных подходов к разводке труб, выделяют три популярные
схемы отопления: однотрубная, двухтрубная и лучевая (коллекторная), принцип
устройства которых описан выше – «водяное отопление дома»
Для разводки используют трубы из разного материала
Металлические трубы (стальные, нержавеющие, оцинкованные, медные)
Стальные трубы почти вытеснили полимерные аналоги. Монтаж
железных труб связан со сваркой, плюс, они подвержены коррозии и менее
долговечны. Конечно, нержавеющие и трубы с оцинкованной поверхностью лишены
таких минусов при условии правильного монтажа (резьбовые соединения). Что
касается медных труб, то они имеют высокие показатели надежности, а также
хорошо переносят высокое давление и температуру. Но, стоимость делает их
малодоступными.
Пластиковые трубы (металлопластиковые, полипропиленовые, полиэтиленовые)
Оптимальный и распространенный вариант. Металлопластиковые трубы
доступны и не требуют особой квалификации для монтажных работ. Соединяются
методом горячего прессования. Главный минус – высокий показатель теплового
расширения.
Радиаторы отопления (батареи)
С учетом популярности и распространенности можно выделить три типа:
традиционные чугунные радиаторы. Отличаются сравнительной
дешевизной, большим внутренним объемом, соответственно, вмещают больше
теплоносителя и хорошо отдают тепло;
конвекторы. Нагревают помещение благодаря проходящему по ним
воздуху, который нагревает отдельные секции.
панельные радиаторы – комбинация двух предыдущих типов.
Расширительный бак
Устанавливается с целью компенсировать расширение теплоносителя.
Выделяют расширительный бак открытого и закрытого типа
(фото).
В первом случае расширительный бак устанавливается в верхней
точке системы. Во втором случае – место установки не имеет определяющего
значения.
Схема разводки отопления в частном доме
При планировании отопления в частном доме нужно учесть все возможные факторы, чтобы ничего не упустить. Существует не много схем , но каждая очень сильно отличается друг от друга.
По различию работы отопление бывает двух видов:
- Естественное течение теплоносителя.
- С циркуляцией, то есть насосом.
А разводка труб бывает однотрубная или двухтрубная, выбор которых зависит от помещения, от количеств комнат.
Рассмотрим два вида отопления, первое из которых естественное течение теплоносителя.
Циркуляция воды происходит за счет того, что вода, выходящая из котла, является горячей и имеет меньшую плотность и вес, вытесняется холодной водой, у которой плотность и вес больше, при встрече вод возникает не сильное давление, которое и способствует естественное течению воды по трубам.
Второй вид отопления — это с насосом, то есть принудительная циркуляция. Движение воды зависит от работы насоса, диаметр трубы уже может быть небольшим, и есть выбор установки труб, так как уклоны здесь хоть и нужны, но совсем небольшие, по сравнению с первой схемой отопления.

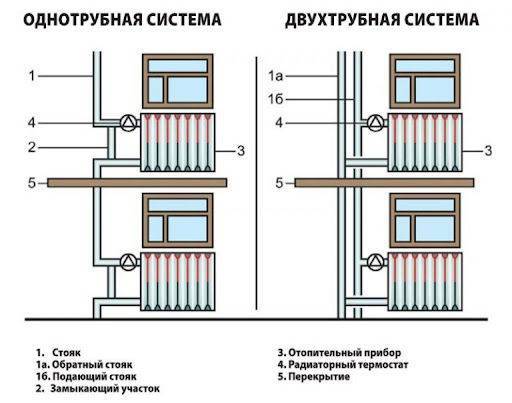

Сделать отопление в частном доме можно однотрубной системой или двухтрубной, у каждого вида есть свои плюсы и минусы, а также разновидность в использовании.

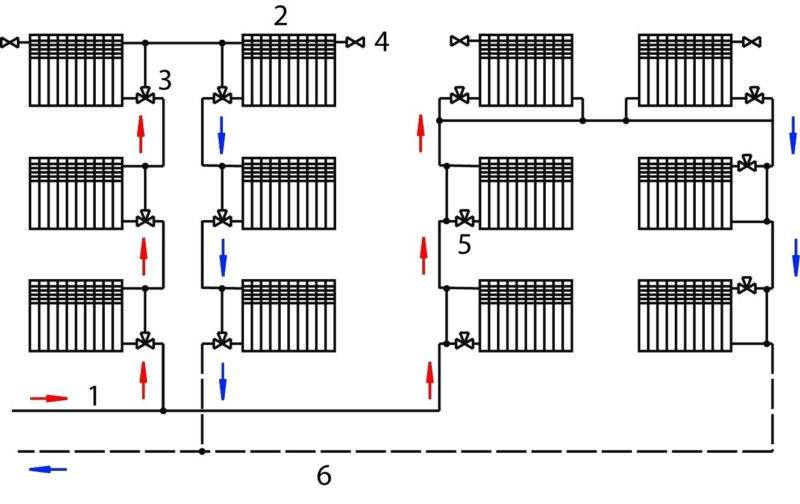

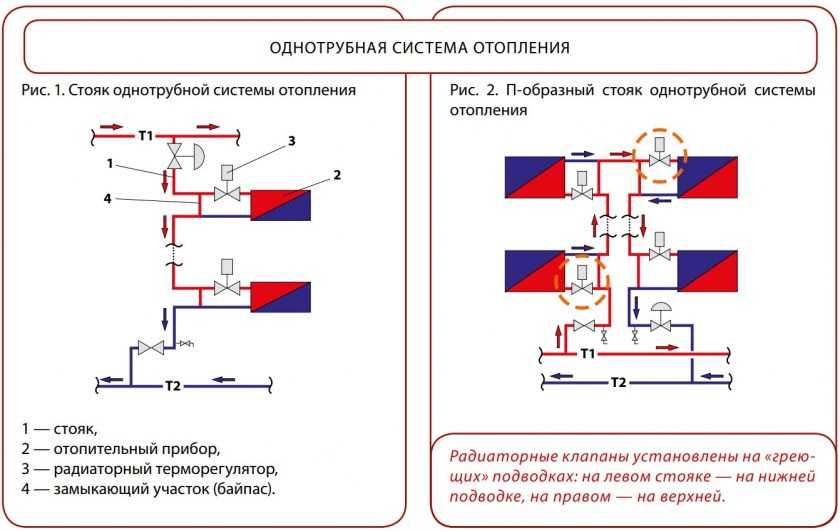

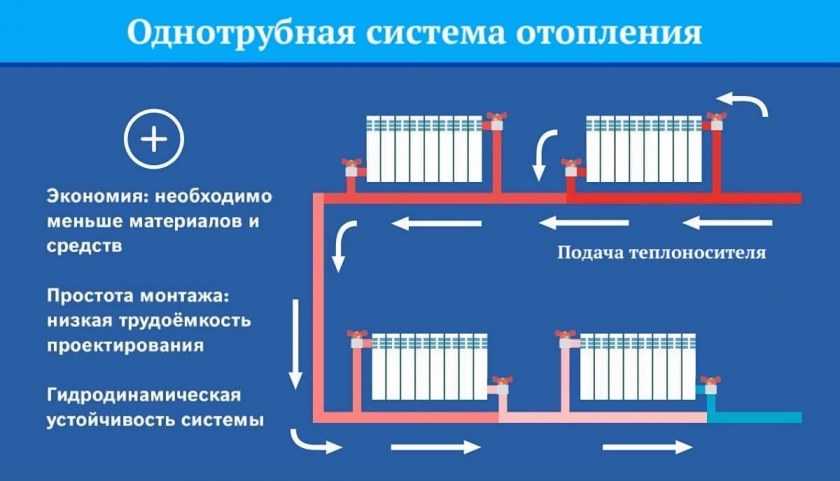

Однотрубная
Однотрубная система или как еще ее называют «Ленинградка» – это когда подача горячей воды и отвода холодной воды происходит в одной трубе. Главное преимущество такой системы является – меньшая длина трубы.
Положительное от этой системы то, что простой монтаж и достаточно быстрый, меньшая затрата на трубы и все составляющие, и протекает такое отопление гораздо меньше.
Как и в любом деле есть свои минусы
Основной, наверное, самый главный минус это уменьшение температуры воды, которая проходит через все батареи, поэтому в такой системе часто ставят больше батарей, но важно, что батарей вешать много нельзя, так как вода будет быстро остывать, и тепло радиаторы отопления отдавать не будут
Есть еще один минус, это когда отключаешь одну часть отопления, то во второй части отопления начинает расти температура.
Однотрубную систему не применяют с вертикальной нижней разводкой, так как длина труб будет достигать такой длины, как и у двухтрубной системы, и закрывает все свои плюсы, а минусы такой системы никуда не денутся.
Подключение однотрубной системы происходит через байпас. Байпас – это резервный путь, при котором можно отключить одну ветвь отопления, если произойдет какая – то непредвиденная ситуация, и в тот же момент остаться с отоплением в другой ветви.
При установке батареи, можно не устанавливать краны, но если с ней что – то случиться, и понадобиться ремонт, то придется сливать воду со всей части данной ветви.
Самым практичным вариантом установки батареи – это взять стальную трубу, диаметров около 2 дюймов, тогда можно ее устанавливать без кранов и фитингов, так как труба в меньшей вероятности сможет, когда либо, дать протечку.

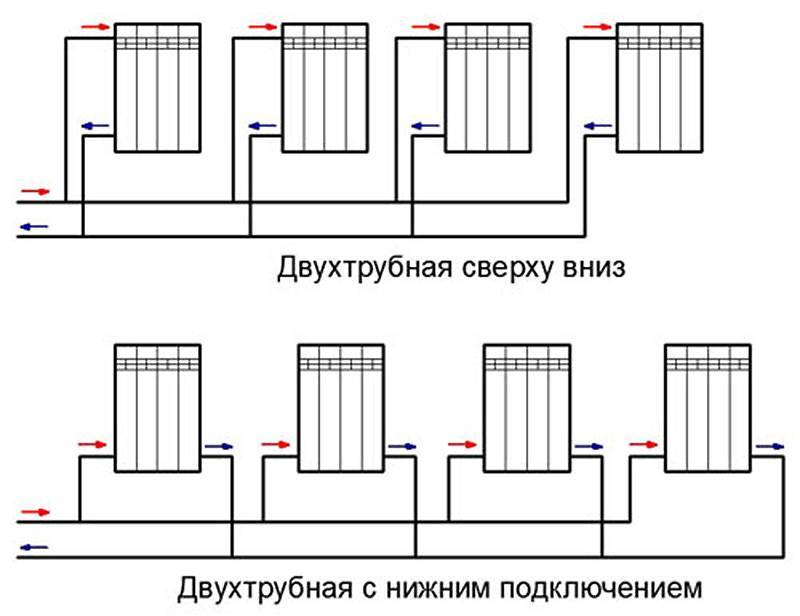

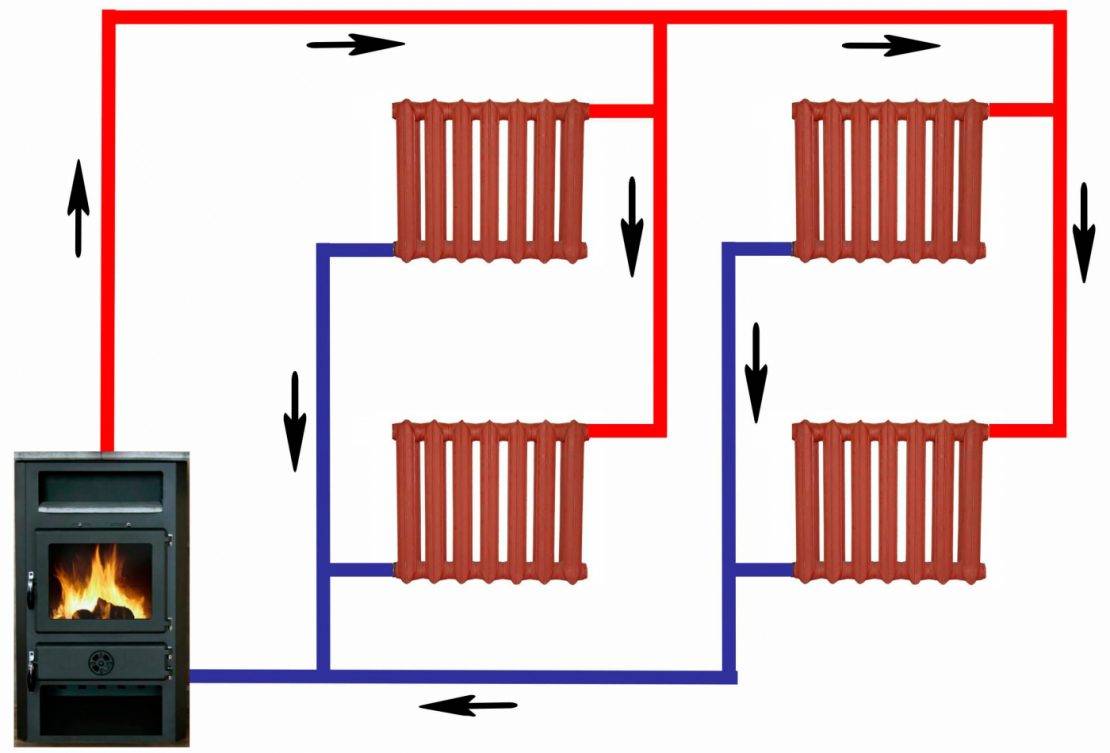

Двухтрубная
Двухтрубная система отопления состоит из двух труб, верхняя и нижняя, в которой в одной трубе находится горячая вода, а в другой холодная.
- температура воды одинаковая;
- при случае отключения одной или более батарей, температура в других будет неизменна,
- в одном контуре можно повесить сколько угодно батарей, которые зависят только от пропускной системы труб.
Есть и минусы – при монтаже, понадобиться больше труб. Поэтому будет больше денежная затрата на материал, и не все хотят видеть в своем интерьере две трубы.
Количество дополнительных запчастей, таких как фитинги и краны, почти ровное количество с однотрубной системой.

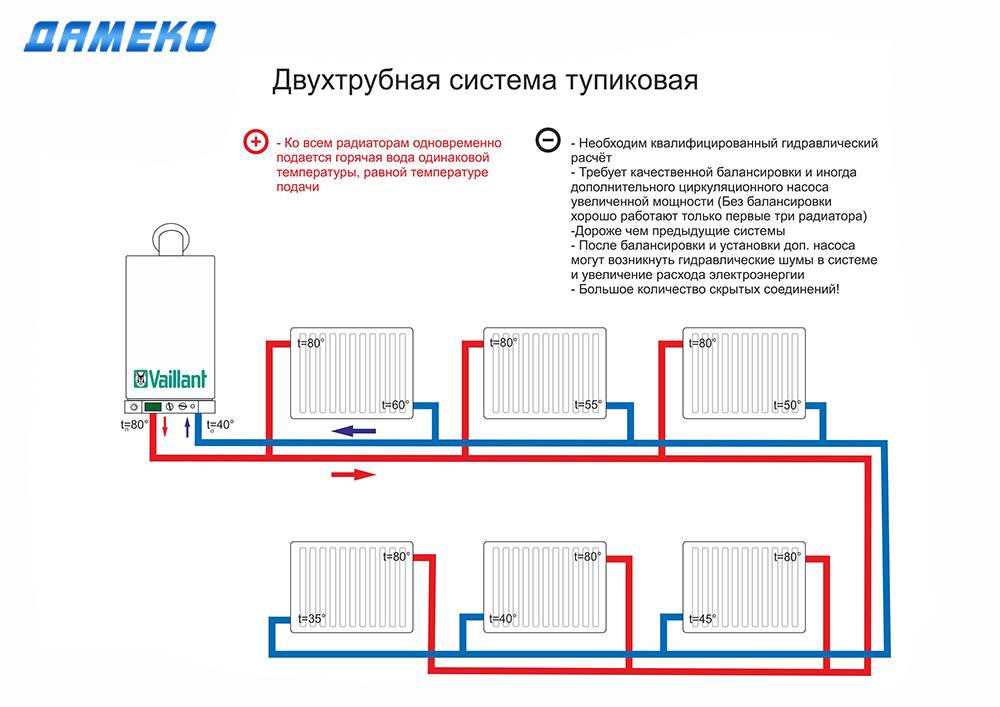

Двухтрубная система отопления делится еще на два вида:
- попутная;
- тупиковая.
Это зависит от движения горячей и холодной воды.
В попутном виде отопления две воды двигаются в одном направлении. А в тупиковом виде отопления, движение вод встречное, поэтому батареи, установленные рядом с котлом, нагреваются быстрее.
Вертикальная
Лучевая разводка является самым популярным видом в домах, с большим количеством батарей. Для нее необходимо на каждом этаже дома сделать распределительный коллектор, от которого раскиданы индивидуальные ветви на каждую батарею. Данный узел подключается к вертикальному стояку, который проходит через все этажи к котлу. Это способ самый дорогой.
Горизонтальная
Горизонтальная прокладка труб является одной из популярных схем. Диаметр трубы небольшой, магистрали прячут под полом, давление, которое создает насос, позволяет сделать несколько тупиковых ветвей.
Источники тепла
Отопление и горячее водоснабжение частного дома могут использовать общий или разные источники тепла. Давайте начнем с анализа экономической эффективности разных способов нагрева воды (проще говоря, выясним, во сколько обойдется киловатт-час тепла при разных способах его получения).
Экономичность
| Тип котла | Цена киловатт-часа |
| Электрический | 3-5 рублей в зависимости от региональных тарифов |
| Дизельный | 3,5-4 рубля |
| Газовый с питанием от газгольдера | 2,4-3 рубля |
| Угольный, пеллетный | 1,4-2 рубля в зависимости от местных цен на топливо |
| Дровяной | 1,1-1,3 рубля |
| Газовый с питанием от магистрали | 0,7-0,8 рубля |
Если на вашей улице есть газ, другие источники тепла можно не искать
Бойлер косвенного нагрева использует тепловую энергию теплоносителя системы отопления
Автономность
В идеале водоснабжение и отопление частного дома должны быть не только экономичными. Они еще и должны требовать как можно меньше внимания со стороны владельца, по возможности поддерживая оптимальную температуру воздуха и водопроводной воды в полностью автоматическом режиме.
По этому параметру источники тепла распределяются в другом порядке:
Электрокотлы работают автономно неограниченно долго, не требуют монтажа дымоходов и могут подключаться к выносным термодатчикам. Кроме того, они могут гибко менять мощность без потери КПД: коэффициент полезного действия любого электроприбора прямого нагрева всегда стремится к 100%. Потери энергии сводятся лишь к ее рассеиванию корпусом прибора. При установке котла в отапливаемом помещении рассеянное тепло используется для его обогрева;
Электрокотел: включил и забыл

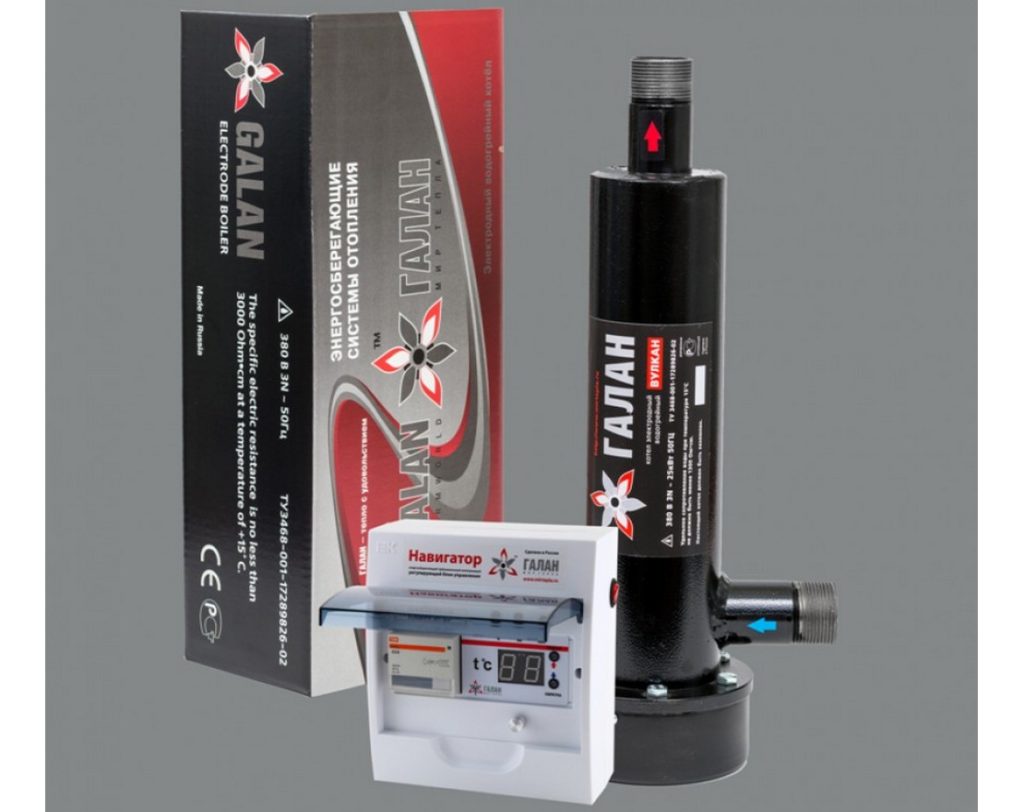

Электродные и индукционные котлы имеют ряд преимуществ перед ТЭНовыми, но экономичность в их число не входит
- Газовое, отопительное и водогрейное оборудование требует отвода продуктов сгорания. В остальном, автономностью и удобством пользования оно не уступает электрокотлам;
- Дизельный котел работает до тех пор, пока в его баке есть топливо. К минусам стоит отнести сильный шум горелки и запах соляры;
Дизельная котельная: существенная часть объема помещения занята топливными баками
- Автоматические угольные и пеллетные котлы работают автономно 7-10 дней в зависимости от объема топливного бункера;
- Дровяные и классические угольные котлы нуждаются в растопке каждые 6-8 часов.

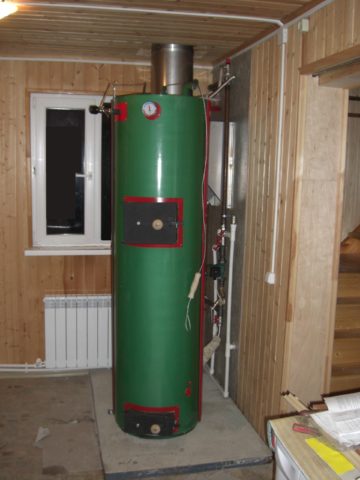

Твердотопливный пиролизный котел верхнего горения
Выводы
- Магистральный газ — наиболее практичный источник тепла. Он сочетает дешевизну с удобством эксплуатации оборудования;
- Если у вас есть газовое отопление — горячее водоснабжение индивидуального дома проще всего реализовать на том же газе (установкой двухконтурного котла или бойлера косвенного нагрева);

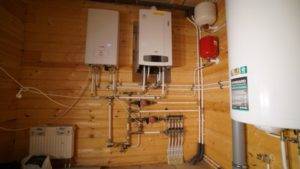

Двухконтурный газовый котел обеспечит дом дешевым отоплением и горячей водой
- В отсутствие газа отопление и горячее водоснабжение домов автоматическими угольными и пеллетными котлами обеспечит разумный баланс стоимости тепла и автономности оборудования;
- Горячее водоснабжение и отопление дачных домов обычно организуются классическими дровяными и угольными котлами. Они сочетают экономичность с дешевизной. Увы, ценой частых растопок.
Классический дровяной котел в дачном доме
Рекомендации по выбору оборудования
Выбор котла предстоит не только тем, кто решил возвести жилище с нуля, но и тем, кто хочет модернизировать систему отопления. Выбрать можно один из четырёх вариантов.
Твёрдотопливные
Твёрдотопливный котёл независим от электричества и газа. Топить его можно при помощи дров, отходов, брикетов и угля. Популярность устройств обусловлена доступной ценой и низкой стоимостью обслуживания.
✦ Рекомендуем ознакомиться:Самая лучшая схема подключения твердотопливного котла к системе отопления в частном доме
Разновидностей котла три. Самая комфортная из них – на пеллетах. Инерционность отсутствует почти полностью, а автоматизация делает управление устройством очень удобным. Но, доступно устройство не всем, так как имеет высокую стоимость.
В целом твёрдотопливные устройства имеют относительно низкий КПД. Он составляет от 75 до 83%. Причина тому – именно вид топлива.
Газовые
Отопление, которое работает за счёт магистрального газа – удобный и надёжный вариант. Каждый пользователь может эффективно отапливать помещение при помощи устройств этого типа. При этом эксперты отмечают высокий КПД сети отопления. Даже самое простое устройство способно давать коэффициент, равный почти 87%. Дорогой котёл и вовсе даёт 97% КПД.
Ещё одно преимущество устройств – мобильность. Они компактны и удобны. В работе такие котлы безопасны и обладают высоким уровнем автоматизации.
С этим видом устройств можно забыть о постоянных наведываниях в котельную. Пользователям нужно обслуживать котел всего 1 раз в год.
Что касается цены, то этот вариант оснащения системы отопления самый доступный. Любая модель котла из бюджетного сегмента обойдётся дешевле, чем котёл на твёрдом топливе.
Владельцам нужно позаботиться о правильном устройстве дымохода. Оснастить понадобиться и надёжную приточно-вытяжную вентиляцию.
Электрические
Этот вид отопительной системы самый эффективный. Ему не требуется специальный дымоход и обустройство хорошей вентиляционной системы, а КПД котла составляет целых 99%. Обслуживание устройству почти никогда не требуется. Нужно позаботиться только о профилактической чистке устройства каждые 3 года.
Важно: Установка котла возможна, только если хозяева уверены в надёжности подводящих сетей. Если электрической мощности будет недостаточно, котёл будет просто неэффективен
Жидкотопливные
Этот тип котлов работает на дизельном горючем. Стоимость установки невысокая. Доступной является и цена на оборудование. Показатели эффективность такой системы отопления очень похожи на КПД газовых котлов.
Минусы такой системы отопления в её низкой эстетичности. В котельной очень пахнет соляркой, а само топливо оставляет много грязи в техническом помещении. Обслуживание котла также заставит испачкаться до самых ушей. Такой вид котлов выбирают только те, кто не имеет альтернатив. Минусов у жидкотопливного оборудования больше, чем плюсов.
Способы циркуляции воды в системах отопления
Движение жидкости по замкнутому контуру (контурам) может происходить в естественном или принудительном режиме. Вода, нагретая отопительным котлом, устремляется к батареям. Эту часть контура отопления называют прямым ходом (током). Попав в батареи, теплоноситель остывает, и направляется обратно в котел для нагрева. Этот промежуток замкнутого маршрута называют обратным ходом (током). Для ускорения циркуляции теплоносителя по контуру применяют специальные циркуляционные насосы, врезаемые в трубопровод на «обратке». Выпускаются модели отопительных котлов, в конструкции которых предусмотрено наличие подобного насоса.
Естественная циркуляция теплоносителя
При естественной циркуляции движение воды в системе идет «самотеком». Это возможно за счет физического эффекта, проявляющегося при изменении плотности воды. Горячая вода имеет меньший показатель плотности. Жидкость, идущая по обратному ходу, имеет большую плотность, а потому легко вытесняет уже нагревшуюся в котле воду. Горячий теплоноситель устремляется вверх по стояку, а далее распределяется по горизонтальным магистралям, проведенным под небольшим уклоном, составляющим не более 3-5 градусов. Наличие уклона и позволяет двигаться жидкости по трубам самотеком.
Схема отопления, основанная на естественной циркуляции теплоносителя, является самой простой, а потому ее легко реализовать на практике. К тому же в этом случае не требуется наличие других коммуникаций. Однако подходит этот вариант лишь для частных домов небольшой площади, так как длина контура ограничена 30 метрами. К недостаткам можно отнести и необходимость монтажа труб большего диаметра, а также низкое давление в системе.
Схема автономной системы отопления дома с естественной циркуляцией воды (теплоносителя). Трубопровод прокладывается под уклоном, составляющим не более 5 градусов

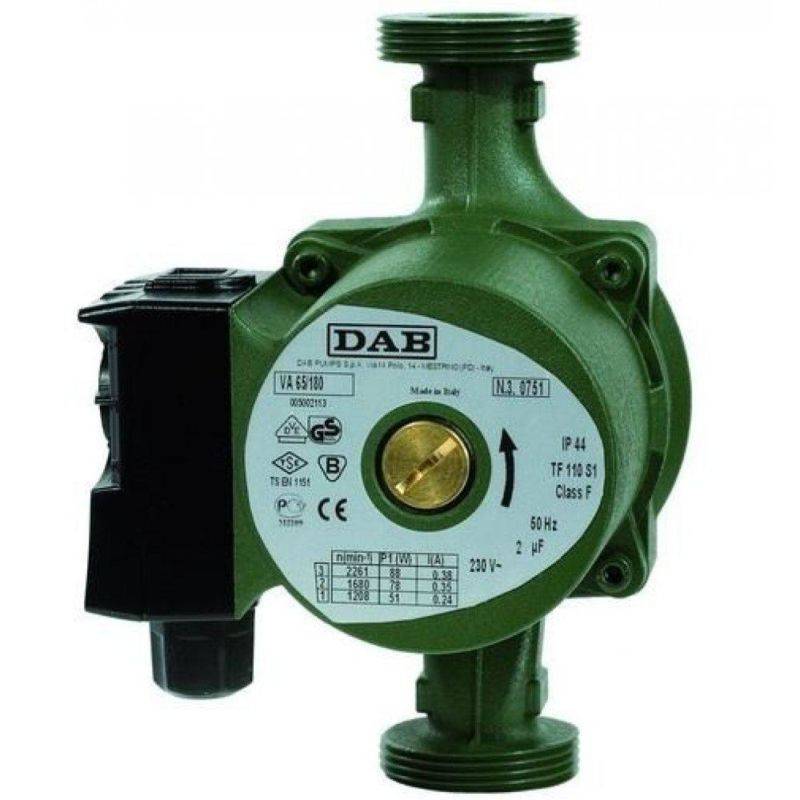

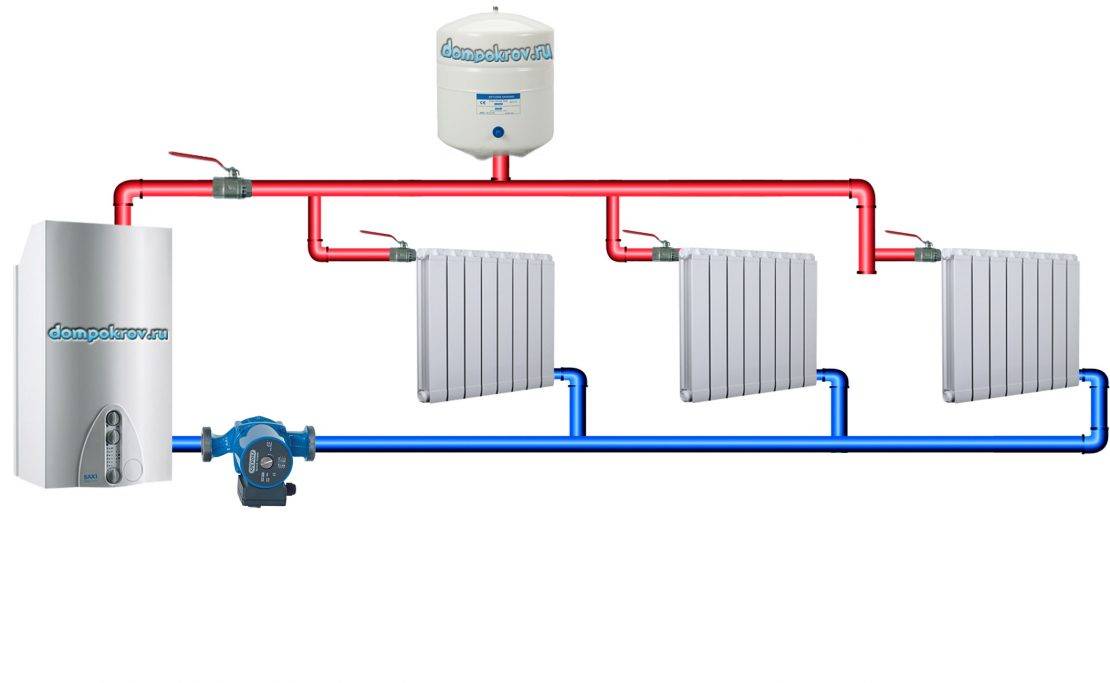

Принудительная циркуляция теплоносителя
В автономных отопительных системах с принудительной циркуляцией воды (теплоносителя) по замкнутому контуру присутствует в обязательном порядке циркуляционный насос, который обеспечивает ускоренный ток нагретой воды к батареям, а остывшей – к нагревательному прибору. Движение воды возможно из-за разности давлений, возникающей между прямым и обратным током теплоносителя.
При монтаже данной системы не требуется соблюдать уклон магистрали трубопровода. В этом заключается преимущество, а вот существенный недостаток кроется в энергозависимости такой отопительной системы. Поэтому на случай отключения электричества в частном доме должен быть генератор (мини-электростанция), который обеспечит функционирование системы отопления в экстремальной ситуации.
Схема организации системы отопления дома, в которой циркуляция теплоносителя обеспечивается циркуляционным насосом, врезаемым в трубопровод обратного тока
Схему с принудительной циркуляцией воды в качестве теплоносителя можно использовать при монтаже отопления в доме любой площади. При этом выбирается насос подходящей мощности и обеспечивается его бесперебойное электропитание.
Тестовый запуск системы отопления частного дома
После того, как система отопления в доме смонтирована она
тестируется. Для этого нужно заполнить трубы теплоносителем и создать
необходимое давление. Далее, проверить места соединения труб, примыкания труб к
радиаторам. При обнаружении дефектов нужно их устранить и произвести повторное
тестирование.
Заключение
Таким образом, устройство системы отопления в частном доме
процесс сложный, длительный и требующий определенных знаний. Плюс, стоимость
комплектующих и монтажных работ будут далеко не дешевыми. Кроме того, не стоит
забывать о том, что каждый шаг, каждое решение согласуется с разрешительными
органами. Только после согласования с ними и проведения тестового запуска
системы можно с уверенностью говорить, что система отопления установлена
правильно и обеспечит эффективное, а главное безопасное ее использование.
Заливаем систему и запускаем котел
Система смонтирована осталось залить её и запустить котел. Настоятельно рекомендую использовать деминерализованную воду. Иначе котел становится автоматически не гарантийным. Залить систему можно используя насос малыш и емкость на 10-15 литров.
Откручиваем переднюю панель котла. Откручиваем колпачок с автоматического воздухоотводчика и на насосе.
Включаем котел, на нем есть встроенный манометр. На этапе закачки давление в системе не нужно превышать 3 бар иначе сработает перепускной клапан. Накачиваем 1,5-2 бара и стравливаем воздух со всех радиаторов по очереди. Незабываем немного при открутить винт на насосе и спустить воздух оттуда. Далее добавляем воды. И так несколько раз пока весь воздух не выйдет.
Далее самое долгое и сложное выгнать весь воздух из веток теплого пола. По одной ветке открываем и стравливаем. Могу уверить, что абсолютно весь воздух может выйти только спустя несколько суток. Поэтому если ветка стабильно зацепилась (видно по расходомерам), то переходите на следующую.
Конечно нужно еще опрессовать это все давлением порядка 6 бар (нужно не забыть перекрыть вход и выход с котла).
В остальном все работы завершены.
Что потребуется для монтажа?
- котел или печь;
- трубы;
- радиаторы;
- расширительный бак;
- стандартный набор инструментов для монтажа.
До покупки всего этого стоит понять, как работает водяное теплоснабжение и разработать план для обогрева дома или дачи.
Схема выглядит так – разогретый котлом теплоноситель (это может быть вода или специальная смесь) поступает в радиаторы, в которых остывает, отдавая тепло помещению.
Прохладный теплоноситель возвращается в котел, где нагревается снова. За счет таких непрерывных циклов происходит отопление вашего помещения.
Системы водяного отопления разделяются на естественные и принудительные. Остановившись на первом варианте, вы будете независимыми от электричества для работы насоса.
Перемещение жидкости по системе происходит за счет законов физики – горячий теплоноситель расширяется и устремляется вверх, а, снизив температуру, он уменьшается в объеме и опускается вниз.
При естественной циркуляции необходимо соблюсти уклон всех труб не менее 2 градусов (в идеале — 3-5), избегать труб малого сечения (для стояка подойдут трубы 40 мм, подводку к секциям отопления можно осуществить трубами, сечением 22-24 мм).
У естественной циркуляции есть серьезные недостатки: не допускается внутренняя разводка — при снижении уровня воды в расширительном баке, перемещение жидкости затруднено.
Также она применима только в случаях, когда расстояние по трубам между котлом и самым дальним радиатором не превышает 20 метров, а площадь отапливаемого помещения менее 150 кв.м.
Как видно, естественная циркуляция со своими ограничениями применима не всегда. В принудительной системе течение теплоносителя регулируется циркуляционным насосом.
Конечно, приобретение насоса – это дополнительные финансовые траты при покупке и плюс к счетам за электроэнергию ежемесячно, но зато посмотрите, какие преимущества – вы избавлены от необходимости четко выверять угол наклона, нет надобности соблюдать широкое сечение стояков, есть возможность сделать внутреннюю разводку труб и подключить, например, «теплый пол».
Различают две системы водяного отопления – одноконтурную и двухконтурную. Установка первого варианта предполагает только отопление.
Второй вариант, помимо отопления, обеспечивает помещение горячей водой и очень удобен на даче, в случаях, когда не планируется монтаж отдельного источника теплой воды.
Жидкостное отопление
В основе его работы лежит нагрев жидкости в котле и отдача тепла посредством доставки её к радиаторам по трубопроводной системе.
Компоненты
- Котел как нагреватель. Тип его зависит от характера топлива; газовые, твердотопливные, использующие жидкое топливо и электрические котлы.
- Трубы. Характеризуются материалом изготовления; сталь (ВГП), медь, нержавеющая сталь, оцинкованная сталь, полипропиленовые армированные алюминиевой лентой, сшитый полипропилен.
- Присоединительная арматура и фитинги.
- Расширительный бак.
- Радиаторы отопления. Для изготовления применяются разные материалы; сталь (трубные регистры, пластинчатые радиаторы), чугун, алюминий. Для более долгой службы алюминиевые радиаторы дополняют латунными или медными вставками (биметаллические радиаторы).
- Циркуляционный насос.
Решение, какой котёл лучше выбрать, принимается на основании его стоимости и доступности топлива.
Однотрубная система
Теплоноситель подаётся к радиаторам и отводится от них по одной трубе, закольцованной на котёл. Разделяется способом розлива; верхняя подача и нижняя подача.
Положительной стороной отмечается экономия труб, запорной и присоединительной арматуры, простота монтажа.
Отрицательный фактор только в том, что последний радиатор прогревается меньше. Этот вопрос можно решить при помощи циркуляционного насоса. Но его отсутствие будет незаметно при отоплении небольшого помещения.
Двухтрубная система
Прогретая жидкость поступает к радиаторам по одной отдельной трубе, а отводится по другой.
Двухтрубная система наиболее эффективна, но экономична по материалам. Способов розлива также два; верхняя подача и нижняя подача.
Разновидности гравитационных схем
Существует четыре схемы монтажа контуров с гравитационной циркуляцией. Выбор определенной разновидности делают с учетом особенностей постройки и требуемой производительности. Для выбора схемы выполняют гидравлический расчет, оценивают параметры котла и определяют диаметр трубопровода.
Закрытая
Принцип работы контуров закрытого типа следующий:
- Нагретый и расширившийся теплоноситель вытесняет воду из отопительного контура.
- Вытесненная вода попадает в расширительный бак закрытого типа. Это емкость с эластичной мембранной перегородкой, разделяющей газовую и водяную камеры.
- Поступившая под давлением жидкость продавливает мембрану и сжимает газ в воздушной камере. При остывании теплоносителя давление снижается, и газ выдавливает жидкость из емкости в трубопроводы.
Главный недостаток такой схемы в зависимости работы сети от объема расширительного бака. В доме большой площади с протяженным контуром придется устанавливать вместительную емкость.
Открытая
Если используется отопление самотеком, схема открытого типа отличается от предыдущей разновидности только конструкцией расширительного бака. В этом случае расширительную емкость можно изготовить самостоятельно из подходящих материалов. Бачок небольшого размера устанавливают на чердаке или высоко под потолком.
Главный минус открытого контура в том, что через расширительную емкость в сети попадает кислород, который способствует коррозии трубопроводов и радиаторов. Еще один недостаток в завоздушивании системы, поэтому на каждый прибор монтируют кран Маевского.
Двухтрубная
Двухтрубная схема системы отопления частного дома с естественной циркуляцией делается с использованием подающего и отводящего трубопровода, то есть все радиаторы подключаются к разводке параллельно, что способствует равномерному прогреву каждой комнаты и всего дома.
Преимущества двухтрубной разводки:
- Тепло равномерно распределяется по всему строению.
- Не нужно устанавливать дополнительные секции для регулировки теплоотдачи приборов.
- Отрегулировать работу сети с двухтрубной разводкой намного проще.
- Можно использовать трубы меньшего диаметра, чем при использовании однотрубной разводки.
- Эффективность и простота конструкции.
Главный недостаток в высокой материалоемкости системы. Перед монтажом нужно провести расчеты. От правильности их проведения и соблюдения технологии монтажа зависит эффективность отопительной сети.
Однотрубная
Однотрубная система отопления одноэтажного дома с естественной циркуляцией применяется редко, потому что не отличается эффективностью. В такой сети каждый отопительный прибор последовательно подключается к трубопроводу. Из-за этого в каждую последующую батарею поступает жидкость с меньшей температурой, чем в предыдущий. Для компенсации тепловых потерь приходится увеличивать количество секций в дальних радиаторах.
Преимущества однотрубной разводки:
- Простота монтажа и использования. Не нужно проводить сложные расчеты для прокладки сети.
- Экономия на материалах, потому что прокладывается только один трубопровод, к которому подключаются все приборы. Обратка поступает от последнего радиатора к котлу.
Главный недостаток однотрубной разводки в необходимости увеличения количества секций в дальних радиаторах, а также в неравномерном прогреве постройки. Удаленные от котла комнаты отапливаются хуже.
Однотрубная разводка
Самый простой вариант разводки труб – теплоноситель подается по одной трубе, к ней параллельно при помощи тройников подключаются радиаторы. При этом способе температура теплоносителя значительно уменьшается по мере удаления от котла, и каждая последующая комната получает меньше тепла. Для компенсации этого эффекта в каждой последующей комнате количество секций батарей должно быть на 10 % больше, чем в предыдущей.
Однотрубная разводка уместна только в небольшом доме – тогда можно получить небольшую экономию на материалах. В большом доме придется наращивать длину батарей – они стоят достаточно дорого и занимают место, поэтому лучше выбрать двухтрубную разводку.
Двухтрубная система с нижней разводкой
Далее мы будем рассматривать двухтрубные системы, отличающиеся тем, что они обеспечивают равномерное распределение тепла даже по самым большим домовладениям с множеством комнат. Именно двухтрубная система используется для обогрева многоэтажных домов, в которых очень много квартир и нежилых помещений – здесь такая схема работает великолепно. Мы же будем рассматривать схемы для частных домов.
Двухтрубная система отопления с нижней разводкой.
Двухтрубная система отопления состоит из подающей и обратной труб. Между ними устанавливаются радиаторы – вход радиатора подключается к подающей трубе, а выход – к обратной. Что это дает?
- Равномерное распределение тепла по помещениям.
- Возможность регулировки температуры в помещениях путем полного или частичного перекрывания отдельных радиаторов.
- Возможность обогрева многоэтажных частных домов.
Существуют две основные разновидности двухтрубных систем – с нижней и верхней разводкой. Для начала мы рассмотрим двухтрубную систему с нижней разводкой.
Нижняя разводка используется во многих частных домах, так как позволяет сделать отопление менее видимым. Подающая и обратные трубы проходят здесь рядом друг с другом, под батареями или даже в полах. Удаление воздуха осуществляется через специальные краны Маевского. Схемы отопления в частном доме из полипропилена чаще всего предусматривают именно такую разводку.
Достоинства и недостатки двухтрубной системы с нижней разводкой
При монтаже отопления с нижней разводкой мы можем спрятать трубы в полу.
Давайте посмотрим, какими положительными чертами обладают двухтрубные системы с нижней разводкой.
- Возможность маскировки труб.
- Возможность использования радиаторов с нижним подключением – это несколько упрощает монтаж.
- Минимизируются тепловые потери.
Возможность хотя бы частично сделать отопление менее видимым привлекает многих людей. В случае с нижней разводкой мы получаем две параллельные трубы, идущие вровень с полом. При желании их можно завести под полы, предусмотрев эту возможность еще на этапе проектирования системы отопления и разработки проекта строительства частного дома.
Если использовать радиаторы с нижним подключением, появляется возможность почти полностью спрятать все трубы в полах – подключение радиаторов выполняется здесь с помощью специальных узлов.
Что касается недостатков, то они заключаются в необходимости регулярного ручного удаления воздуха и необходимости использования циркуляционного насоса.
Особенности монтажа двухтрубной системы с нижней разводкой
Пластиковый крепеж для труб отопления разного диаметра.
Для того чтобы смонтировать систему отопления по данной схеме, необходимо проложить по дому подающую и обратную трубы. Для этих целей в продаже есть специальный пластиковый крепеж. Если используются радиаторы с боковым подключением, делаем отвод от подающей трубы к верхнему боковому отверстию, а забираем теплоноситель через нижнее боковое отверстие, направляя его в обратную трубу. Рядом с каждым радиатором ставим спускники воздуха. Котел в такой схеме устанавливается в самой нижней точке.
Здесь используется диагональное подключение радиаторов, что увеличивает их теплоотдачу. Нижнее подключение радиаторов уменьшает тепловую мощность.
Такая схема чаще всего делается замкнутой, с использованием герметичного расширительного бака. Давление в системе создается с помощью циркуляционного насоса. Если нужно обогреть двухэтажный частный дом, прокладываем трубы на верхнем и нижнем этажах, после чего создаем параллельное подключение обоих этажей к отопительному котлу.
