2 этап – Схема водоснабжения дома из колодца
Схема водоснабжения дома из колодца
Разработка схемы водоснабжения частного дома из колодца важный этап в формировании системы автономного водоснабжения. Имея на руках составленный проект схему можно получить кучу плюсов:
- проще спланировать последовательность работ;
- точнее определить их длительность;
- грамотно определить потребность в материалах;
- составить бюджет;
- получить результат максимально близкий к идеальному.
На этапе разработки схемы возникают многие вопросы, своевременное решение которых позволит продолжать работу по водоснабжению в запланированном ритме.
Система водоснабжения дома из колодца включает в себя все элементы с указанием места расположения:
колодец (источник поступления воды);
донный фильтр (оберегает насос от засорения и очищает воду от крупных примесей);
насос (обеспечит подачу воды из колодца в трубопровод);
гидроаккумулятор (накопительный бак для воды);
реле (предназначено для автоматизации подачи воды);
тройник (устройство, позволяющее осуществить разводку воды ко многим точкам)
Важно – в системах с коллекторной разводкой тройник не используется.
трубы, образующие систему подачи холодной и горячей воды;
фитинги, вентили и обратные клапаны;
бойлер (для горячего водоснабжения);
точки потребления (сантехнические приборы);
канализация.. Важно! Представленная схема является типовой
Элементы, составляющие схему и очередность их установки неизменны. Однако в ряде случаев система водоснабжения может включать дополнительные элементы.
Важно! Представленная схема является типовой. Элементы, составляющие схему и очередность их установки неизменны
Однако в ряде случаев система водоснабжения может включать дополнительные элементы.
С примерной стоимостью водоснабжения для колодца глубиной 10 м., который расположен на удалении 10 м. от места потребления можно ознакомиться на рисунке. (цены на 10.05.2017 года)
Примерная смета водоснабжения дома из колодца
Все элементы, необходимые для устройства водоснабжения и места прокладки труб должны быть обозначены на карте.
Совет. Составляя схему, старайтесь придерживаться масштаба. Это поможет более точно произвести расчет материалов.
Как провести воду в дом из колодца
Сама водопроводная сеть разбивается на две части: внешняя и наружная.
К наружной относится колодец с установленным в нем насосом, плюс трубопровод от насоса до дома. К внутренней труба, входящая в дом, и ее разводка по потребителям.
Схема устройства водоснабжения из колодца
С первой частью все понятно, здесь основное требование – меньше фитингов. Закладывают трубу в траншеи, выкопанные ниже уровня промерзания грунта. Если такой возможности нет, к примеру, слишком высок уровень грунтовых вод, тогда трубу теплоизолируют разными способами и укладывают ближе к поверхности земли.
Касаемо трубы – для водоснабжения с погружными насосами в колодец используют трубу из полиэтилена низкого давления. Она продается в бухтах по 50 или 100 м. Поэтому насос на поверхности соединяют с трубопроводом, а затем опускают в колодец. То есть, ввод в колодец ПНД трубы – это опускание насоса на необходимую глубину с его погружением в воду.
Устройство ввода
Важная задача производителя работ – правильно завести трубу в дом. Поэтому перед тем как завести воду в дом из колодца, решается задача места ввода. Это может быть стена или фундамент. Что касается стены, то при эксплуатируемом доме это малозатратный вариант. Надо просто просверлить коронкой сквозное отверстие в стене, куда и будет вставлена водопроводная труба. Такой вариант также используется, если в доме нет подвала.
Если подвал есть, то водопровод провидится в него точно таким же методом или через вентиляционные продухи. После чего она разветвляется и через пол вводится в помещения, где установлены сантехнические приборы.
Узел ввода трубы в дом
Что касается внутренней части, то сегодня производители предлагают два варианта организации. Все дело в том, что колодец – не бездонная бочка, в нем объем воды ограничен. То есть, она всегда присутствует, но при работе насоса уменьшается. А пополнение может произойти через несколько часов. Поэтому предложено два варианта сбора воды внутри дома.
Вариант 1 — Установка накопительного бака
Это когда в одно из служебных помещений, лучше через стену которого производится ввод трубы, устанавливается накопительный бак любого типа. Он может быть пластиковым или металлическим, главное – резервуар должен быть герметичным.
В нем должно быть два патрубка: один сверху, другой снизу. К верхнему подсоединяется труба из колодца, ко второму внутренняя водопроводная разводка.
Накопительный бак
И еще один момент. В такую систему обычно устанавливают еще один насос, который располагают после накопительного бака. Именно он будет во внутренней трубной разводке создавать необходимое давление воды.
Вариант 2 — Установка насосной станции
Это совершенно другая технология организации водоснабжения частного дома из колодца, которую можно обозначить, как «под ключ». Насосная установка – это поверхностный насос в комплекте с накопительным баком (гидроаккумулятором), которые собраны на одной платформе. Их устанавливают в помещение дома, подключая с одной стороны к колодцу через ПНД трубу, с другой к водопроводной разводке по помещениям.
Насосная станция
Это автоматическая система, которая наполняет водой бак по мере его опустошения. Она программируется на определенный уровень жидкости в гидроаккумуляторе. Как только вода опускается ниже этого уровня, включается насос, который закачивает в него необходимую порцию воды. То есть, резервуар всегда находится в наполненном состоянии. К тому же в нем установлена мембрана, которая создает внутри емкости давление. Его хватает, чтобы распределить жидкость по потребителям с нормальным напором. То есть, при неработающем насосе напор воды во внутреннем водопроводе всегда находится под давлением.
Есть и третий вариант, который от двух первых отличается комбинированным подходом. То есть, в нем используется погружной насос и гидроаккумулятор, установленный в помещении дома.
Разводка труб водоснабжения
Если в доме есть подвальное помещение, то всю внутреннюю разводку надо провести там. Для этого придется обозначить места установки сантехнических приборов, и к каждому из них подвести пластиковую трубу с выводом через перекрытие.
Но внутренняя разводка – это не просто накопительная емкость и трубы, это различные приборы, которые отвечают за чистоту подаваемой воды. Поэтому в схеме водопровода обязательно используются фильтра грубой и тонкой очистки, а также несколько видов запорной арматуры и измерительных приборов (обычно манометры, измеряющие давление воды в системе).
Поэтому внутреннюю часть водоснабжения можно разделить на водоподготовку и трубную разводку.
Как провести воду из колодца в дом
Живя в городе, в привычной для нас обстановке, мы задумываемся о том, как повысить качество воды, используемой каждый день в быту, для пищевых целей. Но, отправляясь на дачу, любимое место отдыха множества белорусов, появляются совсем другие проблемы.
Просто купить фильтр для воды и установить его здесь недостаточно. Как минимум потому, что источника этой самой живительной влаги может не быть вовсе. Поэтому необходимо сначала обустроить место получения необходимого ресурса, затем организовать его подачу в дом, а уж потом думать о качестве.
Поэтому, станции обезжелезивания, умягчения, сорбции, питьевые фильтры способны нам пригодится на даче. Но только на завершающей стадии обустройства водопровода за городом.
Почему колодец-это хорошо?
Многие выбирают именно этот источник живительной влаги на даче. Почему? Остановимся на основных плюсах данного выбора.
Затраты на обустройство минимальны. Даже если на участке нет колодца, вырыть и обустроить его будет относительно несложно и недорого, а еще быстро. Для рытья не требуется специальная буровая техника.
Универсальность. Воду из колодца удобно выбирать несколькими способами: с помощью насоса, с помощью обычного ведра. Если пропадет электричество, вы будете иметь доступ к водному ресурсу.
Достаточно долгий срок эксплуатации
Наверное, вы и сами обратили внимание, что колодцы могут служить чуть ли не веками.
Недорогое и достаточно легкое обслуживание. При возникновении необходимости колодец реально почистить самостоятельно
Не потребуется вызывать дорогостоящих специалистов.
Небольшое количество растворенного железа. Данной примеси гораздо меньше в сравнении с артезианской белорусской водой.
Принимая во внимание все особенности проживания и эксплуатации дачных, небольших загородных домиков, большинство останавливаются именно на вышеописанном источнике живительной влаги. И сталкиваются с интересным вопросом: как провести колодезную воду в дом?
Проводим воду из колодца в дом
Если вы хотите, чтобы в вашем дачном доме постоянно была вода, рекомендуем вам стационарный вариант водопровода, предполагающий, что вы целый год будете его использовать. Он достаточно надежный, эффективный. Предполагает прохождение следующих шагов.
Шаг №1. Вычисляем предполагаемый средний расход жидкости, а также измеряем высоту подъема жидкости от колодца до верхней точки системы. Полученные цифры помогут выбрать подходящий погружной насос. Отметим, что давление в системе должно быть не менее 2,5 кг/см.
Шаг №2. Рисуем примерную схему водопровода из колодца. Учитываем все желаемые точки потребления, точку ввода в помещение, наличие/отсутствие фильтров, гидроаккумулятора. Определяемся с материалом, из которого будет сделан водопровод. Данная схема поможет вычислить количество всех необходимых для монтажа материалов, рассчитать сечение труб, подобрать фитинги, крепления и пр.
Шаг №3. Роем траншею к дому. Оптимальная глубина – около двух метров. Тогда вы обезопасите трубы от замерзания.
Шаг №4. Прокладываем необходимые трубы. Один конец подводится к дому, другой – к специально проделанному отверстию в кольце колодца. Напомним, что в траншею укладывается труба, а также электрический провод для насоса. И они нуждаются в хорошем утеплении, чтобы исключить возможное промерзание.
Материал для труб – полиэтилен или полипропилен.
Шаг №5. Монтируем насос. Соединяем его с трубой, опускаем в колодец. Глубина погружения выбирается самостоятельно. Он закрепляется на нужном месте с помощью веревки, проволоки. Питание на насос будет подаваться предусмотренным для этого проводом.
Важно!
- Погружной насос не нужно утеплять на зиму. Не требуется также предварительная закачка жидкости в подающую трубу. Если вы планируете его использовать в лютые морозы, рекомендуем утеплять сам колодец с помощью снега.
- Насос располагается на расстоянии более 0,8 м от дна. Не забудьте также установить донный фильтр.

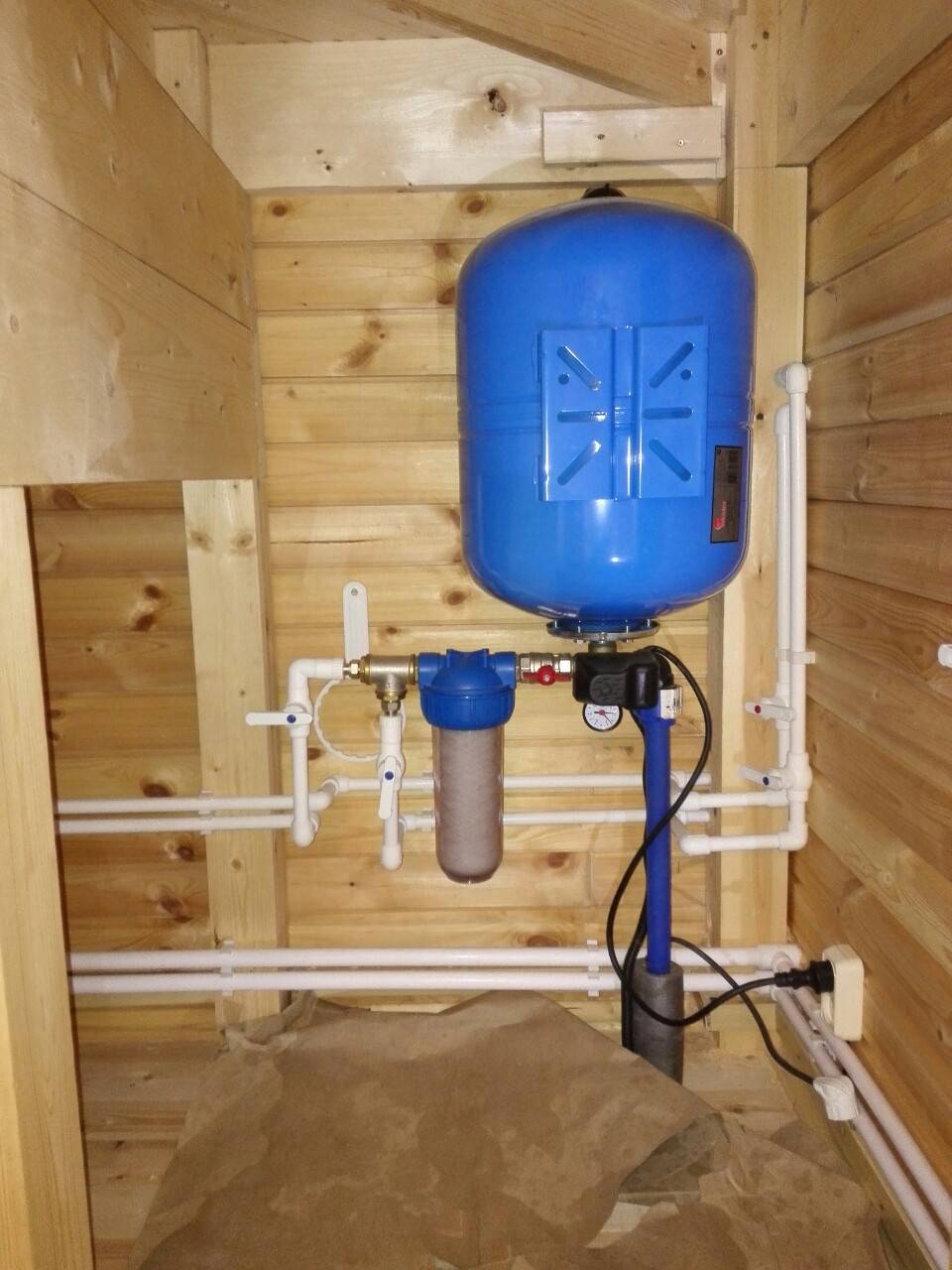

Шаг №6. Установка гидроаккумулятора (стабилизирует работу системы), реле давления (поддержание постоянного давления в системе), реле сухого хода (при необходимости отключает насос).
Не забываем о фильтровочном оборудовании
При разработке и организации водопровода из колодца не забывайте о фильтрах. Как минимум вам понадобится магистральное устройство, которое позволит избавить влагу от песка, крупных нерастворимых частиц. Без него вы не сможете нормально использовать не очень качественную колодезную жидкость. Разве что, для полива.
Если вы планируете пить получаемую влагу, тогда нужно задуматься об установке питьевого фильтра. Подобрать его поможет специалист исходя из данных, полученных благодаря анализу воды.
Дворовая магистраль: проведение водопровода от скважины
инструменты и материалы
Для проведения водопровода на участке можно использовать разные виды труб:
- Медные трубы – самые дорогие, но и самые надежные трубы. Материал не поддается коррозии, воздействию агрессивной биологической среды и ультрафиолетовому излучению, имеет хорошую теплоотдачу.
Металлопластиковые трубы – алюминиевые трубы, покрытые снаружи и изнутри полиэтиленом. Такие трубы чувствительны к промерзанию почвы, но устойчивы перед коррозией и солнечным излучением. Изгиб трубы на угол 90° и больше возможен только с применением фитингов.
Железные трубы надежны и долговечны, однако поддаются коррозии.
Полипропиленовые трубы часто используются при монтаже водопровода своими руками. Материал имеет хорошие эксплуатационные характеристики: не окисляется, прост в монтаже, надежен и долговечен (срок службы – около 50 лет).
❝Диаметр трубопровода от скважины должен составлять 32 мм❞
Инструменты для проведения трубопровода:
- Для монтажа стального или медного водопровода:
- разводной, газовый и гаечные ключи;
заглушки, муфты, переходники, сгоны.
Для монтажа водопровода из металлопластиковых труб:
- разводной, газовый и гаечные ключи;
- фитинги, фум-лента.
Для монтажа полипропиленовых труб потребуется паяльник с насадками.
последовательность прокладки и утепления водопровода
Трубопровод можно проложить двумя способами:
- через траншею;
- поверх земли.
В первом случае выкапывается траншея на глубине 2 метра и укладывается трубопровод.
Трубу в местах подъема надо утеплить (особенно возле фундамента). Это можно сделать при помощи саморегулирующего греющего кабеля.
❝Фундамент дома, к которому подводится водопровод, должен быть утеплен, как минимум, до глубины 1 метр❞
Если водопровод прокладывается поверху, то к трубе надо подвести греющий кабель (9 Вт/метр). Кроме этого вся труба капитально утепляется теплоизоляционным материалом – слой утеплителя не менее 10 см.
Можно использовать энергофлекс и вату. Стыки между утеплителями надо обмотать армированным скотчем – это улучшит герметизацию между слоями.
❝Труба должна быть утеплена по всей длине дворовой магистрали: от дома до скважины❞
Весь «пирог» водопровода помещают в гофрированную или канализационную трубу большого размера. Такие мероприятия позволят избежать промерзания водопровода и использовать скважину зимой.
Вместе с трубой одновременно можно уложить и питающий кабель для насоса. Лучше использовать 4-х жильный кабель сечением 2,5.
После установки насоса и прокладки водопровода к дому, надо собрать автоматическую систему водоснабжения согласно схеме.
Выбор источника водозабора
Устройство любого водопровода начинается с выбора источника водоснабжения. Хотя выбор, как правило, не велик. Это может быть централизованная система подачи воды, колодец или скважина.
От того, откуда будет поступать вода, зависит не только ее качество, но и способы устройства всей водопроводной системы, ее техническая сложность и стоимость.
Вариант #1. Водопровод из колодца
Самый простой «дедовский» метод – вырыть колодец. Глубина его зависит от залегания водоносного слоя – до 10 – 20 метров, как правило. Конечно, пользоваться такой водой можно только при условии установки фильтров. Вода в колодцах часто бывает загрязнена нитратами и тяжелыми металлами.
Колодец обязательно нужно утеплять. Делают это до глубины, превышающей отметку сезонного промерзания в регионе на 20 см. Используют пенопласт, которым закрывают всю надземную его часть. Утепляют и трубу, которая соединяет колодец с насосным оборудованием
Вариант #2. Водяная скважина
Оптимальный вариант – обустроить скважину. Тут уже не обойтись без специальной техники – лопатой скважину не пробурить. Главное достоинство такого источника водоснабжения – чистота воды.
Глубина скважины для частного дома стартует от 15 м. При такой глубине залегания вода не загрязняется нитратными удобрениями, бытовыми стоками и другими отходами сельскохозяйственной деятельности.
Важно учесть наличие в воде железа или сероводорода. Если такие примеси присутствуют, водой можно будет пользоваться только при условии хорошей фильтрации
Бурение скважины обойдется гораздо дороже, чем рытье колодца, да и обслуживать ее непросто: постоянные чистки, профилактики, промывки
Зато 1,5 кубометра в час, которые можно поднять из скважины, обеспечивают практически неограниченное потребление чистой и свежей воды
Бурение скважины обойдется гораздо дороже, чем рытье колодца, да и обслуживать ее непросто: постоянные чистки, профилактики, промывки. Зато 1,5 кубометра в час, которые можно поднять из скважины, обеспечивают практически неограниченное потребление чистой и свежей воды.
Вариант #3. Подключаемся к центральному водопроводу
Если недалеко от вашего участка проложен централизованный водопровод, можно подключиться к нему. Среди преимуществ этого варианта выделяют постоянный напор и очистку воды. Однако на практике напор зачастую не соответствует нормам, а про очистку и говорить нечего.
Кроме того, просто подключиться к трубопроводу у вас не выйдет – это незаконно. Придется писать заявление в водоканал, предоставлять план участка со всеми коммуникациями, составлять проектную документацию и получать разрешение в санэпидемстанции. Вся процедура растягивается на несколько месяцев и влетает в копеечку.
Подключать ваш участок к центральному водопроводу должен сантехник из водоканала, который имеет разрешение на такие работы. Несанкционированное пользование водой запрещено
Бесконтрольно пользоваться такой водой тоже нельзя, за каждый использованный кубометр придется платить по установленному тарифу. Исходя из всего вышеперечисленного, не только многие дачники, но и жители частных домовладений делают свой выбор в пользу бурения скважины на своем участке.
Как проложить трубопровод своими руками. Организация внутридомового водоснабжения
Трубопроводы рассматриваемой системы водоснабжения металлопластиковые. Для соединения их элементов используются специальные фитинги, а обрезка трубных изделий выполняется с помощью циркулярной пилы – болгарки, оснащённой специальным диском. Внутрь фитинга устанавливается резиновый уплотнитель, отвечающий за герметичность стыков трубных компонентов водопровода. Фиксируется соединение обжимным кольцом с накидной гайкой.
Врезка в водопровод вентилей, смесителей и прочих элементов конструкции осуществляется комбинированными фитингами. Их резьбовая сторона рассчитана для подключения вышеуказанного оборудования, а другая — для подсоединения к трубопроводу
Установить фитинг несложно, но основное внимание необходимо уделить правильному снятию с торца труб внутренней фаски, чтобы соединительная деталь вошла в трубу, не сместив уплотнительные кольца
Если предполагается создать зимний водопровод из колодца либо проложить ветку на небольшой глубине, для защиты инженерной коммуникации используется специальная теплоизоляция. В некоторых случаях следует применять электронагревательный кабель.
Выбранный теплоизоляционный материал должен обладать устойчивостью к воздействию микроорганизмов, растворов солей и грунтовых вод. Помимо этого, он не должен абсорбировать влагу и, наоборот, должен характеризоваться высокой прочностью.
Трубопровод водоснабжения может прокладываться в дом через стену или под землёй через фундамент. Любой из этих подходов к решению задачи предполагает утепление находящейся на открытом пространстве – на поверхности (в первом варианте) или в подполе (второй вариант) – части трубы.
Если водопровод будет использоваться круглый год, то его следует утеплить, чтобы во время морозов вода в нем не замерзла
Все ветки инженерной коммуникации должны прокладываться внутри постройки под определённым уклоном. Это позволит сливать из системы водоснабжения воду при кратковременных отъездах из частного дома или в осеннее время перед тем, как съехать с дачи.
Прокладывают водопровод снизу вверх. В результате разветвлений он приобретёт древовидную структуру. Конструкция этой инженерной коммуникации должна обеспечивать слив воды из всех устройств, включая водонагреватели, а не только из труб.
И в заключение несколько полезных советов:
- при необходимости организации горячего водоснабжения нужно будет позаботиться об установке водонагревателя (бойлера) либо нагревательного агрегата. Таковым может быть двухконтурный газовый котёл;
- используйте только качественную запорную арматуру и такие же материалы;
- рекомендуется выполнить также и внешнюю отделку колодца. Кроме утилитарной, она выполняет и эстетическую функцию;
- необходимо быть готовым к тому, что при первом запуске могут возникнуть проблемы. Конечно, при правильном подходе вероятность успеха очень высока, но никто не застрахован от ошибок. Именно поэтому осуществляете первый пуск очень внимательно. Прежде всего, контролируйте давление в системе. Если его уровень недостаточен, это сигнализирует о наличии на каком-то участке протечки. Её необходимо найти и устранить. Именно по этой причине до того, как работоспособность водопровода не будет проверена, закапывать траншею не рекомендуется.
Как видно, задача создания трубопровода, обеспечивающего подачу воды в дом из колодца, вполне выполнима. Наиболее сложный и трудоёмкий этап – выкапывание шахты и установка железобетонных колец. А построить сам водопровод при наличии навыков в сантехнике может любой человек.
Герметизация прохода водопроводной трубы через бетонную стенку колодца
При устройстве водопровода трубу из колодца приходится проводить сквозь отверстие в стенке шахты, через которое в источник также может просачиваться грязная вода с поверхности. Надежнее всего это отверстие можно уплотнить способом, напоминающим установку поплавкового крана в стенке сливного бачка:
- В отверстие заводим дюймовый латунный сгон, щедро обмазанный фиброрезиной. Этим же материалом необходимо тщательно заполнить все щели.
- С обеих сторон на сгон необходимо надеть по 2 шайбы с внутренним диаметром в 1 дюйм – сначала резиновую (вырезаем из обычной автомобильной камеры), потом стальную.
Опять же с обеих сторон накручиваем гайки (они должны сжать стенку колодца), а затем – ПНД-фитинги для подсоединения трубы из того же материала диаметром 32 мм.
Выбор насосного оборудования и гидроаккумулятора
подходящий вид насосного оборудованиямодель нужной мощности3
Давление в системе должно соответствовать максимальному расстоянию от воды до верхней точки подачи воды (10 м по вертикали примерно равно 1 атм.), то есть при расстоянии 35 метров, давление будет составлять около 3,5 атм. Для налаживания системы водоснабжения при помощи поверхностного насоса потребуется следующее оборудование:
- штуцер, предназначенный для соединения трубы (шланги) и поверхностного насоса;
- труба (шланга), один край которой подсоединяется к насосу, а другой опускается в воду;
- обратный клапан, устанавливающийся на край шланга, опущенного в воду для предохранения от возврата воды из системы в колодец;
- сетчатый фильтр, соединяющийся с обратным клапаном;
- пятивыводной адаптер, реле давления и манометр, подсоединяющийся к насосу;
- гибкая подводка для соединения гидроаккумулятора и насоса.
Насосная станция представляет собой уже полностью укомплектованную систему, которая схожа с предыдущим вариантом сборки при помощи поверхностного насоса с одним единственным, но очень важным отличием: наличие стандартного встроенного гидроаккумулятора к сожалению не очень большого объёма (до 50 л). Именно поэтому применение уже готовой насосной станции приемлемо для семьи из 1−2 человек. В другом случае потребуется гидроаккумулятор большего объёма (примерно от 100 до 500 л), что возможно лишь при индивидуальной сборке, особенности которой описаны ранее. На сегодняшний день можно подобрать модель поверхностного насоса с подачей воды от 4 до 8 м3/час и с максимальным уровнем напора до 55 м.
В случае если расстояние от земли до уровня воды в колодце превышает 8 м, используется лишь погружной колодезный насос, имеющий большую стоимость в сравнении с предыдущим вариантом. В зависимости от модели глубинного насоса и финансовых возможностей различают:
- обычные и со встроенными поплавками, предназначенными для автоматического выключения оборудование в случае недопустимого понижения уровня воды в колодце. При использовании обычных моделей придётся следить за этим лично, так как работа насоса «вхолостую», может привести к его неисправности;
- вибрационные и центробежные. Центробежные погружные насосы обладают более высокими техническими характеристиками и отсутствием неприятного шума, что и отличает их от вибрационных моделей. Именно поэтому их применение в организации системы водоснабжения из колодца более приветствуется специалистами.
Расчёт необходимой мощности глубинного насоса и объёма подходящего гидроаккумулятора осуществляется стандартным методом, используемым для поверхностного оборудования. Данный вид насоса, как правило, имеет максимальную глубину погружения около 20 м. Для подвода воды в дом потребуется также обратный клапан, донный фильтр, гибкий шланг, полипропиленовые трубы диаметром 32 мм и соответствующие им пресс-фитинги для металлопластиковых труб, электрический кабель, утеплители, тройники и прочие мелкие комплектующие.
В качестве дополнительного оборудования, которое может стать определённой гарантией качественной работы системы являются ресивер и байпас. Первый защищает от возможных резких перепадов давления, а второй пригодится в случае отключения электричества или неожиданного выхода системы из строя.
Схема водоснабжения в доме
Схему прокладки трубопровода выполняют двумя способами:
- последовательным;
- коллекторным.
Первый вариант применяют в небольших домах с малым количеством потребителей (1-2). При большем количестве жильцов появляются неудобства в виде одновременного включения нескольких водоразборных точек и снижения давления. В результате на самом удаленном участке подача воды очень слабая. Коллекторная схема разводки предусмотрена для обеспечения качественного напора воды у всех потребителей.
Особенности последовательной схемы
При последовательной схеме трубы проводят от общего стояка ко всем точкам потребления: кранам, душу, смесителям и пр. От стояка с вентилями отводят две основных магистрали:
- холодного водоснабжения;
- ГВС.
А от них с помощью тройников трубы отводят по точкам потребления.
К положительным характеристикам относят минимальный расход материалов и быстрый монтаж. Однако, зависимость потребителей воды друг от друга имеет ряд недостатков:
- перепад давления при одновременном включении нескольких точек водопотребления;
- невозможность перекрывания одного потребителя без отключения воды по всей системе;
- не всегда возможно удобное размещение тройников в санузле.
Важно! На каждой ветке допускается дополнительный монтаж отдельного крана, позволяющего производить ремонтные работы или обслуживание сети без ее полного отключения. Это условие регламентирует СНиП 2.04.01-85, п
10.5, где сообщается об установке арматуры на всех вводах и на кольцевой разводящей сети
10.5, где сообщается об установке арматуры на всех вводах и на кольцевой разводящей сети.
На рисунке рассмотрена типовая схема «А», состоящая из ряда элементов:
- водорозетки для питания стирального оборудования;
- водорозетки для подсоединения смесителя умывальника;
- водорозетки – планки крана ванны;
- уголка;
- тройника;
- обратного клапана;
- водомера горячего потока воды (ГВС);
- водомера холодной воды (ХВС);
- редуктора давления потока;
- фильтрующего элемента для грубой очистки;
- отсечного крана;
- стояка ГВС и ХВС.
Коллекторная система
Устройство коллектора представлено одним вводом и определенным количеством выводов, определяющих число точек водопотребления.
- при снижении давления воды в системе, на все включенные потребители подается одинаковое количество воды;
- сосредоточенность в одном месте всех приборов управления (вентилей, манометров и пр.) обеспечивается на выходном отверстии коллектора, в специальном коллекторном шкафу, этот принцип конструкции обеспечивает максимальный уровень комфорта при уходе и ремонтных работах системы;
- все отводы коллектора оснащают регулятором давления, обеспечивая возможность регулировки напряжения в заданном приборе. В последовательной разводке этот режим может вызвать ряд затруднений.
Среди недостатков отмечают большое количество разводок. Это отражается на объеме затрат на трубы и монтажные работы. Для нивелирования эстетических характеристик коллекторную разводку производят «скрытым» способом.
Схема коллекторной разводки «Б» представлена:
- водорозеткой для питания стирального оборудования;
- водорозеткой для подсоединения смесителя умывальника;
- водорозеткой – планкой крана ванны;
- коллектором для холодной воды;
- коллектором для ГВС;
- клапаном обратным;
- водомером ГВС;
- водомером ХВС;
- фильтром для грубой очистки.
- краном отсечным;
- стояком ГВС и ХВС.
Схема разводки определяет способ прокладки труб. Например, если главная магистраль проведена через санузел, а на кухне размещена обратка, следует подключит умывальник и посудомоечную машину по последовательной схеме, а схема в ванной комнате определяется количеством потребителей.
