Как правильно сделать пластиковую вентиляцию частного дома

Преимущества и недостатки канализационных труб

Итак, мы разобрались с тем фактом, что вентиляцию в частном доме вполне допустимо конструировать не только из специальных труб под вентканалы, но и кустарным методом из канализационных труб, причем второй вариант во многом даже предпочтительнее.

Однако оценка будет неполной, если мы не обратим внимание как на плюсы труб, так и на минусы. К плюсам вентиляции из труб под канализацию относят их:

К плюсам вентиляции из труб под канализацию относят их:

• дешевизну;
• практичность;
• легкость;
• удобство в работе;
• антистатичность (вопреки многим мифам);
• антибактериальность;
• возможность гнуть трубы в любых направлениях;
• большой выбор фитингов, размеров и форм;
• возможность работать своими руками.

Плюсов у такого варианта хватает с излишком. Практически все они так или иначе перекликаются с аналогичными характеристиками пластиковых изделий, изначально выпускаемых для вентиляции.

Однако есть и некоторые минусы. Канализационные трубы:

• проигрывают по прочности;
• выдерживают температуру окружения всего до +50 (в редких случаях +70 градусов);
• не лучшим образом приспособлены к монтажу под потолком.

Так о чем же говорит нам список минусов? А говорит он о том, что пользуясь канализационными трубами, мы получаем систему, не приспособленную к транспортированию горячего воздуха и при этом более хрупкую.

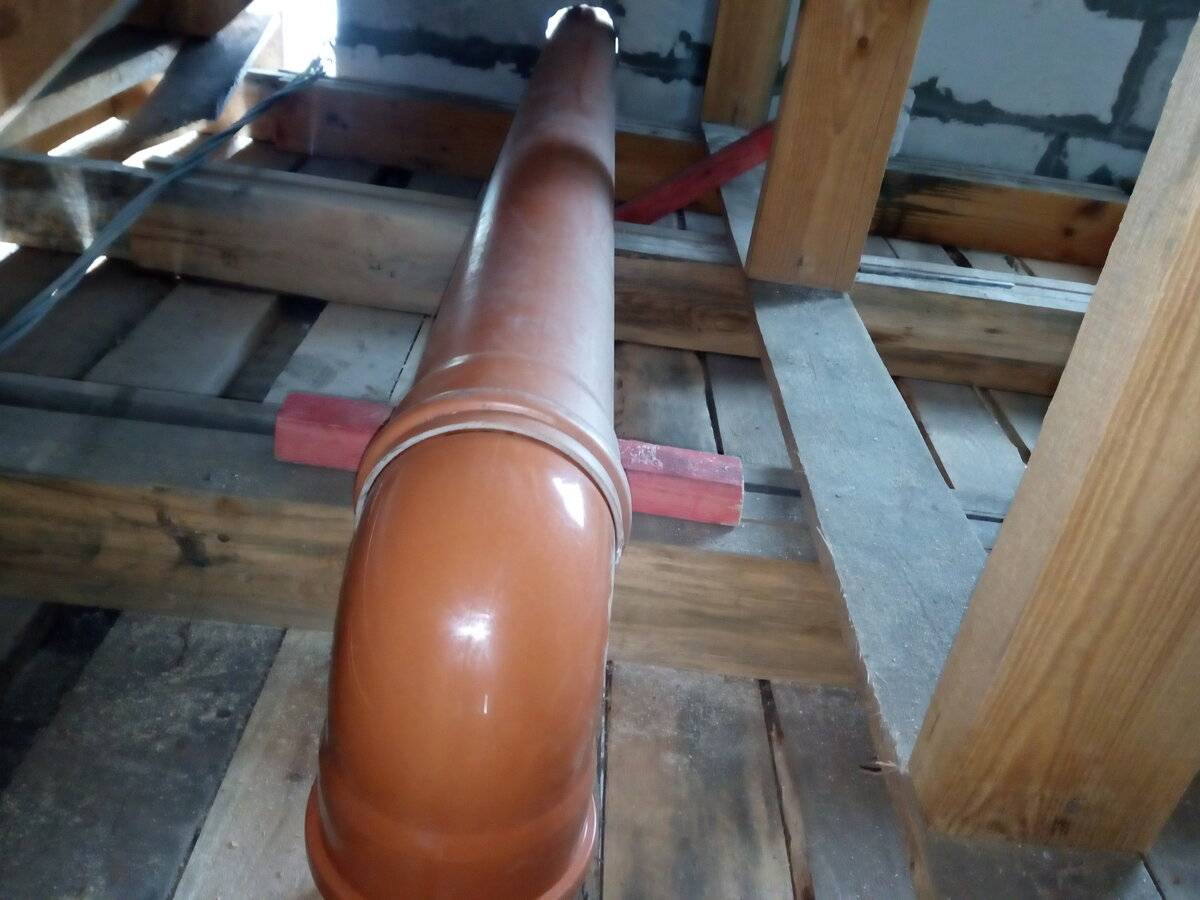

Вентиляция из канализационной ПВХ трубы на чердаке

Соответственно для пожарной вентиляции трубы использовать нельзя, для кухни тоже они не подойдут. И это только часть требований.

Что же до нюансов с креплениями, то здесь палка в двух концах. С одной стороны, собирать канализационные трубы – очень легко. А если еще и учесть, отсутствие полной герметичности, как приоритета, то процесс и вовсе превращается в легкую прогулку.

С другой же – к трубам под канализацию просто не выпускают крепежи для подвешивания под потолками, монтажа внутри стен и т.д. То есть при работе своими руками, придется что-то додумывать и приспосабливаться уже на месте, исходя из имеющихся под рукой материалов.

Когда лучше покупать канализационные трубы?

После оценки всех плюсов и минусов подобных систем становится ясно, что вариант с применением труб под канализацию неоднозначен.

Да, вы получаете на выходе дешевую вентиляцию, собранную «на коленке». Да она способна функционировать так же, как и обычная система. В то же время неопытному пользователю необходимо затратить больше сил на ее монтаж.

Мы рекомендуем вам пользоваться данным методом тогда, когда для этого подходят все условия. К примеру, идеально подойдет вентиляция из канализационных труб для монтажа в нежилых помещениях, таких как: коморки, мастерские, склады, коридоры. В среднего размера частных домах (в особенности одноэтажных), на мелких предприятиях и т.д.

То есть там, где вентилирование тоже требуется, но высокая стоимость продукции не позволяет прибегнуть к традиционным методам.

Рабочий процесс

Начинается процесс монтажа вентиляции своими руками с разметки будущей системы. Затем подбираются материалы и выполняется вся сопутствующая работа. Не следует спешить с расчетами.

Делайте все спокойно и взвешенно. Помните – при проектировании вентиляции важна ее функциональность и возможность по максимуму применить все те условия, что сложились в каждой комнате.

Если ошибитесь – обойтись без механических нагнетателей воздуха уже не получится. А это повышает стоимость всей системы, чего желательно избегать.

Этапы работы:

1. Проектируем вентиляцию.
2. Закупаем оборудование, трубы, фитинги, монтажные изделия, крепежи и т.д.
3. Устанавливаем крепежи на пути следования будущих коммуникаций.
4. Собираем из крупных труб вентиляционный стояк.
5. Собираем и монтируем воздуховоды.
6. Подключаем все ветки друг к другу.
7. По возможности герметизируем соединения (в этом нет особой нужды, но и лишним не будет)
8. Монтируем вентиляторы, клапаны и прочие механически приспособления, если таковые имеются.
9. Устанавливаем вентиляционные заслонки.
10. Тестируем систему.

Так как работаете вы в частном доме, то желательно вентканалы скрыть в стенах, под потолками и т.д. К сожалению, сделать это удается не всегда. Иногда вентиляцию кладут уже после того, как в доме завершили все строительные работы. В таком случае выход один – монтаж подвесных потолков и стен из гипсокартона.

В результате за полостью декоративной стены или потолка образуется пустое пространство. Его рекомендуется заполнить утеплителем. Тогда вы одним выстрелом убьете двух зайцев: и вентиляцию скроете от чужих глаз, и дом утеплите.

Материалы и инструменты для монтажа

Потребуются для монтажа вентиляционной системы такие инструменты:

• измерительная рулетка;
• маркер для разметки на стенах;
• карандаш;
• наждачная бумага;
• напильник;
• небольшая болгарка; если её нет, то подойдёт и ножовка по металлу;
• плоскогубцы;
• шуруповёрт;
• перфоратор;
• уровень;
• молоток;
• острый нож;
• монтажный скотч;
• герметик.

Для изготовления системы нужны материалы:

• пластиковые трубы нужного диаметра;
• силиконовые или алюминиевые вставки;
• фитинг;
• дюбели из пластика;
• хомуты по диаметру труб;
• силиконовая смазка;
• шурупы.

Внимание

Справка. При закупке материалов лучше взять на 10–15% больше, так как возможны ошибки при расчёте или монтаже

Варианты вентиляции в частном доме

Вентиляция помещения необходима для того, чтобы создать оптимальные условия для жизни людей и существования предметов мебели и техники, находящейся в доме.

Если в многоквартирных домах все уже дано сделано специалистами, возводившими здание, то при строительстве частной недвижимости этот вопрос часто упускают.

Иногда обустройство вентканалов считают лишней тратой времени и денег. Однако они являются обязательной частью реализации проекта, обеспечивающей благоприятные для жизни условия и длительные сроки эксплуатации строительных конструкций

Это в корне ошибочное мнение. Затхлый воздух, потеющие окна, неприятные запахи с санузлов и ароматы жареной пищи вместе с чадным дымом будут попадать во все помещения и даже в спальню. Без правильно спроектированной и собранной системы вентиляции комфортная жизнь обитателей дома будет под угрозой.

Вентиляция в частном доме может быть:

• естественной;
• механической;
• смешанной.

Первый тип основан на естественном процессе циркуляции воздушных масс. Никакие механизмы для нагнетания воздуха в дом не используются. Он попадает с улицы, проникая сквозь окна с микропроветриванием или приточные клапаны, организованные в наиболее подходящих для этого местах.

По комнатам дома, в которых не установлены клапаны, воздух циркулирует через дверные проемы и сквозь щели между дверью и полом.

Отработанный воздух покидает дом также естественным путем сквозь вентиляционные шахты, устроенные в одной из стен дома (+)

При механическом типе устройства вентиляции применяются вентиляторы и специальное приточное оборудование. Нужный объем чистого воздуха подается в каждую комнату здания, а отработанный выводится наружу. Это более сложная система, применяемая для больших загородных домов и коттеджей.

Смешанный вариант вентиляции предполагает использование первого и второго типа. Это может быть установка механических приточных клапанов в компании с естественной вытяжной системой удаления воздуха через вентшахты в ванной и на кухне. Или же наоборот – приток естественный, а для удаления применяется механическое оборудование.

Механическая система вентиляции с принудительным движением воздуха состоит из оборудования, требующего периодического ремонта или замены. Чаще всего нужно менять фильтры (+)

Основные преимущества естественного типа:

• энерогонезависимость;
• наиболее дешевая стоимость;
• не требует ремонта;
• минимальное обслуживание;
• можно организовать своими руками.

Кроме положительных моментов этот тип вентиляции имеет существенные минусы. Если бы все было идеально, то прочие варианты обустройства просто не использовались бы. Основные недостатки – зависимость от температуры воздуха и погодных условий, ограниченная площадь обслуживания.

Другими словами, при естественной вентиляции в жаркое время года можно забыть о существовании вентсистемы в доме

Механическая система удобна в использовании, ведь может обслуживать любую площадь дома/коттеджа и совершенно не зависит от погоды. Более того, ею можно управлять по своему усмотрению, поддерживая комфортный температурный режим в помещениях.

Многие системы принудительной вентиляции, имеющие датчики для отслеживания состояния микроклимата в помещении, управляются с помощью пульта

Дополнительные возможности по подогреву поступающего воздуха, по ионизации и увлажнению воздушных масс комнаты и прочее можно организовать путем установки соответствующего оборудования в систему вентиляции.

Основные недостатки механического способа вентилирования:

• более высокая стоимость оборудования;
• потребность в ремонте и периодической замене отдельных элементов системы;
• зависимость от электроснабжения;
• может понадобиться профессиональная установка и настройка оборудования.

Учитывая положительные и отрицательные качества типов вентиляции, для загородных домов и коттеджей чаще всего применяют смешанный тип. Это оправдано с экономической точки зрения и вполне выполнимо собственными руками.

Преимущества и недостатки использования

Итак, если коротко подвести итоги, получим следующую картину.

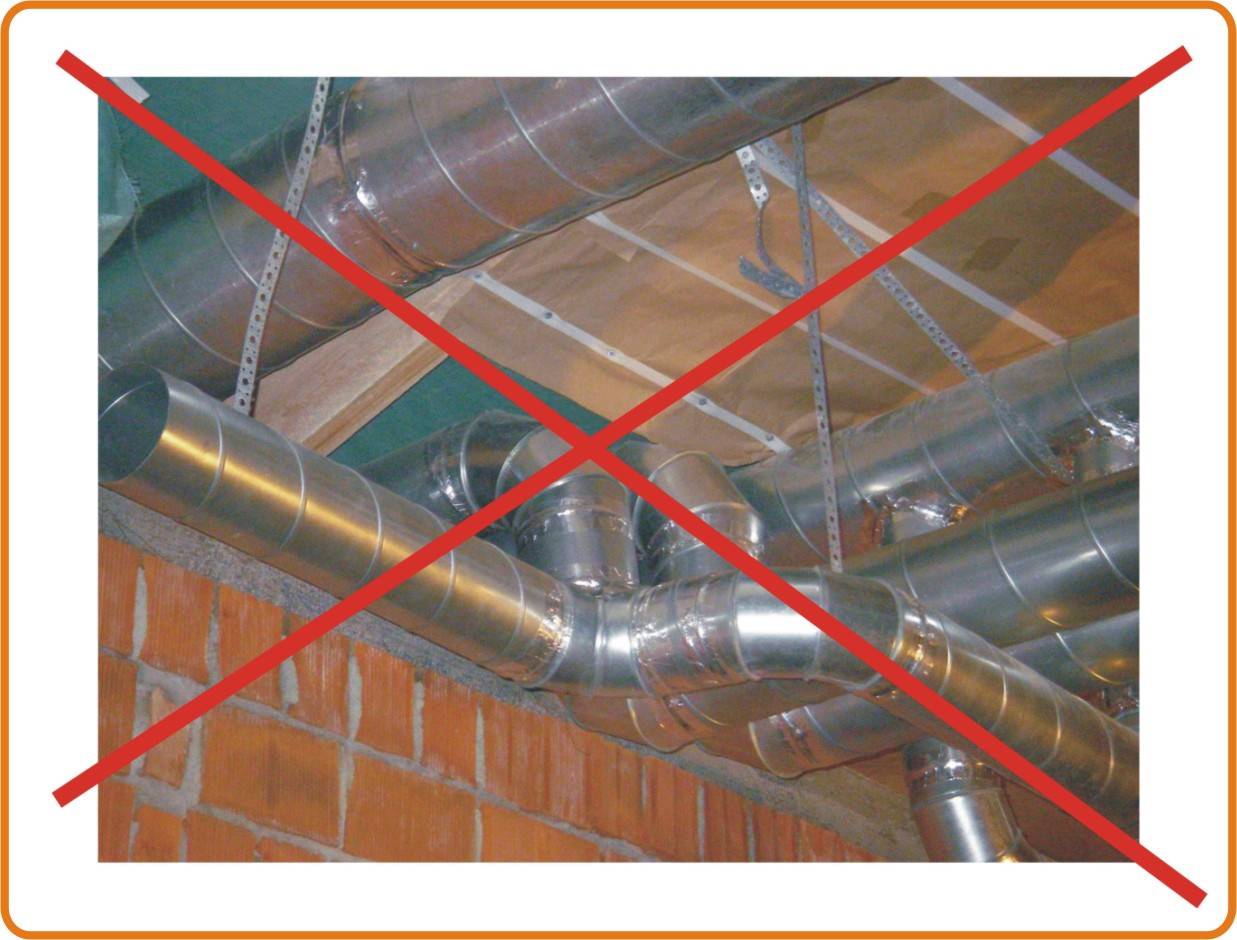

Металлические воздуховоды – больше минусов:

• тяжёлые;
• шероховатые;
• сложнее соединять;
• шумные;
• накапливают статическое электричество;
• сталь подвержена коррозии;
• нержавейка очень дорогая.

Плюсы:

• пожароустойчивы;
• выпускаются больших диаметров и любых форм.

Воздуховод из ПВХ – отличный вариант для частного сектора:

• лёгкие;
• просто соединять, монтировать и транспортировать;
• хорошая шумоизоляция;
• гладкая поверхность;
• не ржавеют, длительный срок службы;
• недорогие.

Минусы:

при горении выделяют едкие вещества.

Гофрированные отрезки целесообразно применять на небольших участках, где требуется плавный поворот. Использовать ли канализационные трубы на вытяжку – решать каждому самостоятельно, но на приточной ветке точно не стоит.

Вместо заключения ещё несколько моментов.

Форма воздушных каналов может быть овальной, круглой или прямоугольной. Круглые и овальные изделия могут быть спиральными или прямошовными.

Спиральные более жёсткие, но цена на них выше. Их можно приобрести, если нужен длинный прямой участок.

Прямоугольные легче крепить, они более рационально используют предоставленное пространство, но аэродинамика у них хуже.

Они бывают только прямошовными. Участки между элементами крепления могут быть 1-2 метра, если сделать больше, высока вероятность провисания.

При прохождении по воздуховодам холодного потока, на его внешней поверхности будет образовываться конденсат. По этой и другим причинам, обязательным условием является утепление трубопровода вентиляции. Есть вариант купить отдельно утеплитель и проделать дополнительную работу самостоятельно, а можно приобрести предварительно изолированный вариант труб. Это избавит от лишних хлопот, хотя и придётся за это заплатить.

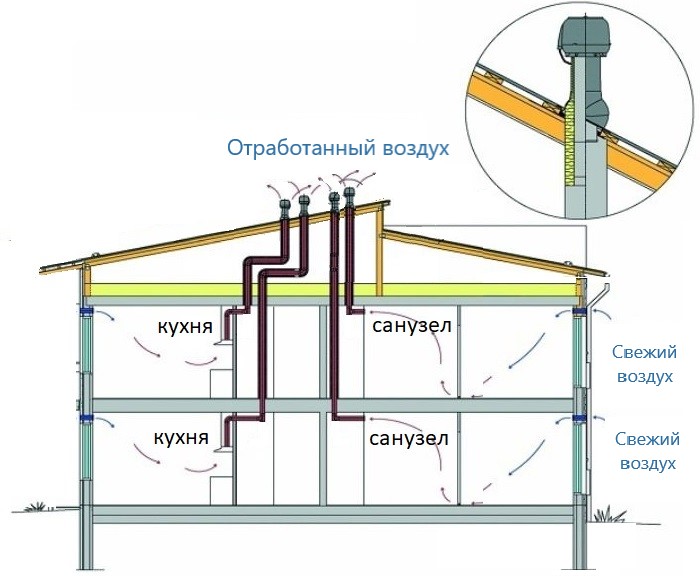

Устройство и схема

Устройство вентиляции из канализационных труб зависит от ряда факторов:

Естественная приточная система закладывается в конструкцию здания при строительстве. Это окна и специальные технологические отверстия в стенах (микровентиляция). Современные качественные окна ПВХ имеют в своём строении специальные полости, которые позволяют поступать воздуху в помещение.

Циркуляция воздуха во внутренние или изолированные помещения (без окон, внешних стен) осуществляется за счёт наличия специальных щелей между дверным полотном и порогом. Многие ставят декоративные решётки в специальные прорезанные отверстия в самом дверном полотне.

В частных домах вентиляционные приточные и вытяжные каналы прокладываются в стенах. Это может быть специальная кирпичная кладка или отверстия между лицевыми плитами перегородок. В рубленых домах вентиляция выполняется напрямую в потолке или вдоль стен.

При монтаже принудительной системы воздухообмена потребуется дополнительное оборудование – вентиляторы. Естественная вентиляция работает за счёт разности температур в помещении и на улице. Температурные колебания формируют разницу в давлении, что способствует перемещению воздушных масс.

Приточная вентиляция в частном доме может быть выполнена в виде трубопровода. Он может заходить в помещение вертикально через потолок или, с горизонтальным изгибом, через стену. Трубы приточной вентиляции должны располагаться над самым потолком, выше уровня расположения вытяжных линий. Приток и вытяжка должны размещаться в разных концах помещения.

Ключевой элемент вытяжной системы – фановая труба. Это вертикально расположенная труба, выходящая на свежий воздух

Важно, чтобы от основной фановой трубы вентиляции отходило как можно меньше горизонтальных ответвлений

Фановая труба — ключевой элемент вытяжной вентиляционной системы

Чем больше ответвлений, тем меньше тяга в системе. Фановая труба должна возвышаться над коньком крыши минимум на 50 см. Такие параметры позволят избежать обратной тяги в вытяжной системе.

Альтернативные трубы для монтажа вентиляции

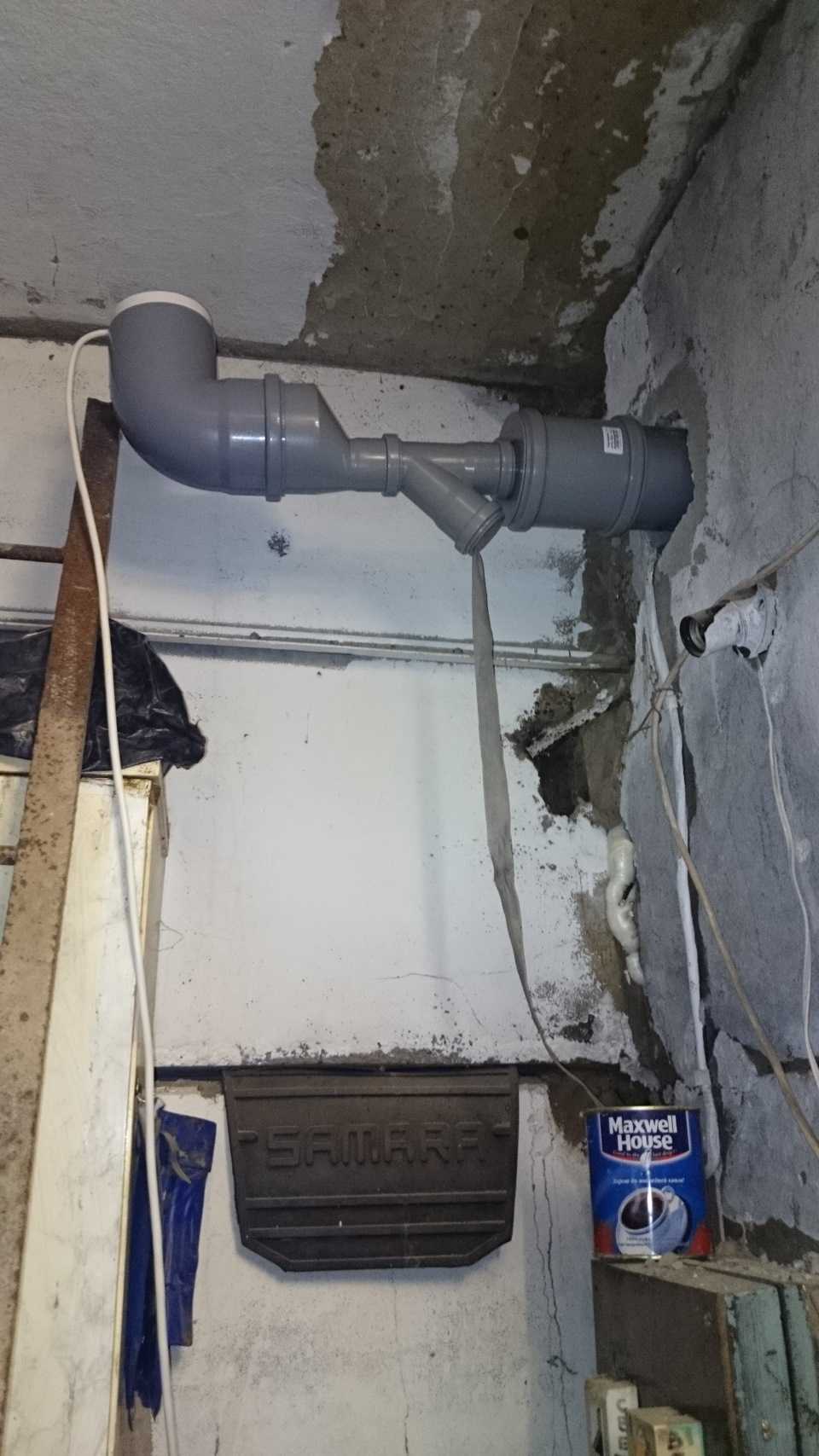

Вентиляция в частном доме из канализационных труб

Канализация также выполнена из пластика, но стоят такие трубы в разы дешевле вентиляционных.

Возникает резонный вопрос – можно ли из них сделать воздуховоды?

Противники метода приводят обычно два аргумента:

1. Диаметры не совпадают.
2. Это технический пластик, он выделяет вредные вещества, которые попадут в воздух комнаты.

Если говорить о размерах, то умельцы находят способы подогнать разные размеры при помощи переходников или изоленты. Это, конечно, нарушает аэродинамику потока. Но если всё же решитесь этим заниматься, во-первых, стоит делать весь воздуховод из канализационных труб от начала до конца, чтобы не было ступенек. И, во-вторых, переход от размера в размер нужно осуществлять плавно (использовать сужающийся элемент).

Аргумент о вредных испарениях делает канализационные трубы пригодными только для вытяжной ветки вентиляции. От монтажа сомнительного пластика на приток лучше отказаться.

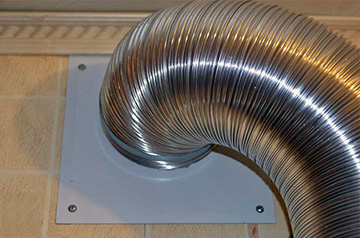

Гибкая гофра

Часто гофрированные трубы рекламируют, как чуть ли не идеал для вентиляции. На самом же деле они не отвечают многим требованиям.

Например:

• Ребристая поверхность тормозит поток гораздо сильнее, чем металлические или тем более пластиковые трубы. На длинном участке это очень заметно.
• Есть сложности с креплением.
• Когда поток стабильно сильный, в гофре возникает вибрация, а это губительно для соединений и вызывает шум.

Кстати, в продаже практически нельзя найти соединительных элементов для гофрированных труб. Это объясняется тем, что производители тоже понимают, что их продукция не рассчитана на использование в длинных трубопроводах.

Гофра может быть алюминиевой и пластиковой. Алюминиевый вариант подвержен выпадению конденсата и более тяжёлый. Но их применяют там, где будут высокие температуры.

Алюминиевые гофрированные воздуховоды могут изгибаться как угодно, но нужно помнить, что слишком сильные загибы сильно нарушают движение воздуха.

Использовать гофру можно только на коротких сложных участках вентиляции, где прокладка твёрдого воздуховода потребовала бы создание множества колен. Повороты в системе крайне нежелательны и, уж если выбрать из двух зол, то мягкая гофра позволит сделать плавный изгиб.

Процесс сооружения системы

Устройство вытяжной вентиляции на кухне или в санузле начинается с разметки всей системы. После этого подбираются и просчитываются материалы. Никогда не спешите с расчетами. Все нужно делать взвешенно и спокойно.

При проектировании помните, что в вентиляции важна ее функциональность с возможностью максимального использования всех условий в каждой комнате. Если ошибетесь — придется использовать механические нагнетатели воздуха, что значительно повысит стоимость системы.

Для нормальной работы системы гравитационного типа желательно, чтобы у воздуховодов было как можно меньше поворотов. Рекомендовано устанавливать на возвышающиеся над кровлей вытяжные трубы турбинные дефлекторы – они усилят отток

Этапы монтажа:

1. Проектировка вентиляции.
2. Покупка оборудования: канализационные трубы, монтажные изделия, крепеж, фитинги, монтажные металлические ленты.
3. Установка кронштейнов и хомутов по местам следования вентиляционных коммуникаций.
4. Из крупных труб собирается вентиляционный стояк.
5. Сборка и монтаж воздуховодов.
6. Подключение всех веток между собой.
7. Герметизация соединений. Особой нужды в этом нет, но не помешает.
8. Установка вентиляторов и клапанов, если они предусмотрены.
9. Монтаж вентиляционных заслонок.

Финиш всех видов монтажных работ – тестирование системы на работоспособность. Все действия заключаются в проверке тяги. Для этого нужно к вытяжным каналам приложить бумажный листок или салфетку.

Проектирование или разработка схемы

Создание проекта вентиляции начинается с элементарных расчетов и сбора информации, затем:

• Рассчитайте кратность воздухообмена во всем доме. Этот показатель зависит от объема всех помещений, их предназначения и количества проживающих. В жилых комнатах воздух должен полностью сменяться 1 раз за 1 час, а в технических помещения (туалет/ванна) – минимум 3 раза за 1 час. Сложив получившиеся цифры получаем показатель производительности, с учетом которого будет подбираться диаметр и высота вентиляционного оборудования.
• Нарисуйте схему движения воздушных потоков. Сразу прикидывайте положение втяжных и приточных каналов.
• Вычертите схему воздуховодов. Сейчас не учитывайте деталировку, придерживайтесь правил и постарайтесь вписать систему без усложнения дизайна. Это самый сложный этап работы. Скрыть вентиляцию из громоздких пластиковых труб не так просто.

Наброски готовы. Некоторое время еще обдумайте, какие устройства у вас будут внедрены в систему и где они будут находиться.

Деталировка и сборка системы

Решив все вопросы по схеме и придав ей окончательный вид, время переходить к деталировке.

Сначала тоже проводятся расчеты, подбираются составляющие системы, оборудование и сводиться бюджет, далее:

• Рассчитывается сечение и площадь воздуховодов. Учитывается максимальная скорость тихого передвижения воздуха – в противном случае в доме будет стоять гул.
• Все размеры переносятся на схему.
• Деталировка. Составляется перечень всех необходимых элементов с указанием сечений.
• Подсчитывается итоговая стоимость компонентов системы вентиляции. Сведите свои желания к имеющемуся бюджету. На этом этапе вам придется несколько раз изменить компоненты, отказываясь от желанного в пользу реального.
• Рисуется итоговый проект. Не забывайте об узлах прохода каналов вентиляции через кровлю, потолок, стены, изоляционные и расходные материалы, вентиляционные решетки, крепежи и все остальные мелочи, которые в итоге выльются в приличную сумму.

Осталось отыскать, купить и установить. Написано немного, а вот нервов, времени и сил на реализацию задуманного уйдет немало. Смонтировав всю систему, еще нельзя сказать что все готово.

Воздуховоды из канализационных труб собирают в соответствии с составленным проектом. ПП трубы и фитинги соединяют стыковой пайкой, ПВХ – холодной сваркой

Систему вентиляции из пластиковых канализационных труб еще нужно тестировать и дорабатывать в процессе эксплуатации. Добиться согласованной работы каждого элемента системы тоже не так просто. Если естественный вариант вентилирования будет недостаточно эффективен, стоит модернизировать путем установки вытяжных клапанов или их приточных собратьев.

Устройство вентиляции

Теперь рассмотрим общую информацию, которая характерна для каждой системы вентиляции частного дома:

1. Для систем естественной вентиляции лучше всего использовать пластиковые трубы с идеально ровной внутренней поверхностью. Монтаж гофрированных труб разрешается только в том случае, если планируется приточно-вытяжная вентиляция.
2. Чем меньше изгибов и кривых в трубопроводе, тем более эффективной будет система.
3. Рекомендуется прокладывать все трубопроводы от входа до выхода как можно короче.
4. Если вы строите естественную вентиляцию, необходимо сделать вытяжные трубы высотой более 5 метров. В противном случае проект будет очень низким. Если вы не можете обеспечить такую высоту, установите вентиляторы в вытяжных каналах на верхних этажах.
5. При принудительной вентиляции мощность крыльчаток следует выбирать таким образом, чтобы количество приточного воздуха было немного меньше, чем количество вытяжного. В этом случае давление в системе будет снижено, что положительно скажется на общем климате в помещениях, а также на состоянии всех конструкций здания.
6. При естественной циркуляции воздух может забираться с улицы или из подвала.
7. Оптимальное количество воздуха для помещения площадью 40 квадратных метров составляет около 120 кубических метров в час.
8. Приток может осуществляться двумя способами – инфильтрацией, через щелевые отверстия и оконную вентиляцию, а также контролируемой, которая происходит через вентиляторы, установленные в трубах, и системами климат-контроля.
9. Вытяжные каналы должны располагаться на расстоянии 25 см от потолка.

Конструкция вентиляционного прохода

Рассмотрим особенности принудительной вентиляции. При её обустройстве обычная крышка заменяется смотровым люком. В таком люке есть возможность обустроить воздушное окно. Это отверстие не только выполняет роль отвода для отработанного газа, но и обеспечивает постоянную циркуляцию свежего воздуха

Это крайне важно для нормального протекания процессов брожения

К верхней части выгребной ямы обустраивается дополнительное отверстие для вентиляционной трубы. Специалисты рекомендуют выбирать коммуникации из пластика – они более устойчивы к постоянному воздействию агрессивной окружающей среды и отличаются длительным сроком службы.

К основанию трубы в яме подключается вентилятор. Можно использовать обычный дефлектор с защитными колпаками или купить специальное устройство для выгребной ямы. Для подключения к сети, в сточный резервуар дополнительно проводится электрический провод, который напрямую соединяется с контактами вентилятора.

Вентилятор для выгребной ямы

При естественной вентиляции используются трубы, которые устанавливаются непосредственно на крышке выгребной ямы. Длина такой трубы может быть различной – это зависит от нужной эффективности системы. Но глубина строго нормируется – труба устанавливается в слив на 20 см выше максимального уровня наполненности резервуара.

Виды вентиляционных труб

Современный рынок предлагает большое количество различных по характеристикам изделий. Каждый вид имеет свои отличительные особенности.

В зависимости от показателей вентиляционной системы, проектировщики подбирают максимально подходящие по свойствам комплектующие.

Общие требования к конструкциям:

При пониженной температуре окружающего воздуха на стенках вентканала собирается конденсат, что может привести к порче элемента.

Необходимые характеристики для вентиляционных труб:Гладкая внутренняя поверхность, благодаря чему происходит снижение сопротивления воздуха;Для увеличения циркуляционной способности, трубы должны иметь минимальное количество соединений;Вес.

Конструкции с небольшим весом удобны в монтаже. В случае модернизации системы их также легче разобрать.Небольшая толщина стенок при достаточной жесткости. Позволяет повысить пропускную способность вентиляционной шахты.

Вентиляционные короба выпускаются различных сечений. Они могут быть круглые, прямоугольные и квадратные. Цилиндрические короба позволяют воздуху наиболее беспрепятственно проходить через них.

Самыми востребованными материалами для вытяжной трубы на крышу остаются оцинкованная сталь и пластик.

Принципы циркуляции воздуха в жилых помещениях

Вентиляционная система – комплекс воздуховодов и каналов, через которые из жилых помещений удаляется загрязненный воздух. Чтобы такая сеть нормально работала, она должна быть грамотно спроектирована и установлена, в соответствии с современными нормативами, с учетом индивидуальных характеристик внутренних помещений и правил их эксплуатации.

Для устройства вентиляционной системы нужно разместить элементы воздуховода во всех комнатах и подвести вентканалы к центральному стояку

Принцип действия естественной вентиляции крайне прост – в комнатах во время их использования образуется застоявшийся воздух, наличие которого приводит к возникновению зон низкого давления. Из этих зон кислород стремится к зонам с высоким давлением, уходит из дома через специальные вентиляционные каналы и заменяется свежим воздухом. Циркуляция воздушных масс осуществляется непрерывно и по естественным причинам, потому при грамотном проектировании в домах вовсе не обязательно устанавливать дорогостоящие искусственные системы приточно-вытяжной вентиляции.

На эффективность работы естественной вентиляции влияет количество воздуховодов, общая протяженность вентиляционных каналов, площадь сечений труб и другие факторы. Но в целом естественная система является достаточно простой. Для ее устройства достаточно собрать воздуховод, разместить его элементы по всем комнатам и подвести вентканалы к центральному стояку. По своей конструкции такая система мало чем отличается от канализации.
