Установка петель для ворот — самостоятельные сварочные работы

Классификация изделий согласно ГОСТу

Так как разновидностей петель очень много и производители стараются изготавливать их максимально функциональными, качественными, долговечными и надёжными принято проводить классификацию, согласно которой они и будут разделяться на определённые группы. Таким образом, подобрать подходящую именно для вас будет гораздо проще и выбор будет проделан качественней.

Согласно стандартам ГОСТ, петли для распашных ворот могут быть таких разновидностей:

• Цилиндрические с опорным подшипником.
• Цилиндрические с усиленной конструкцией.
• Петли для ворот и калиток сквозные.
• Петли с возможность потайной установки.
• Трехсекционные накладные петли на ворота.

Далее, мы рассмотрим каждую из этих разновидностей более подробно, чтобы вы точно понимали, что каждая из разновидностей, из себя представляет и каким особенностями и преимуществами обладает.

Цилиндрические с опорным подшипником

Такая разновидность подвес имеет саму стандартную форму и внешний вид. Они напоминают цилиндр, который состоит из двух частей, на одной имеется штырь, а на другой отверстие куда этот штырь устанавливается. Но конструкция у них модифицирована шариком подшипника.

Цилиндрические с подшибником: применяются для легких металлических створок, весом не более 400 кг. Петли крепятся при помощи сварки

На той части где отверстие, внутри установлен шариковый подшипник, который позволяет завесе более плавно работать при существенно большей нагрузке на них. Очень часто, с противоположной стороны подшипника делают отверстие, которые закрывается специальной заглушкой. Открыв его, вы сможете легко смазать подшипник и улучшить ход завесы.

Для ворот лучшим вариантом использования будут петли с подшипниками в количестве четырех штук и более для плавного открытия и закрытия.

Очень часто встречаются подшипниковые петли, в которых подшипник расположен не внутри, а между двумя частями петли. Таким образом, получается, что они обе отлично скользят по нему и существенно облегчают процесс открывания или закрывания створки ворот.

Усиленные модели для ворот

Усиленными они считаются из-за того, что могут выдержать существенно большую нагрузку нежели обычные, благодаря использованию более прочного металла. Также большая нагрузка возможна благодаря тому, что стенки и стержень гораздо толще, благодаря чему существенно увеличивается несущая способность и максимально возможная нагрузка на каждую петлю.

Если усиленная петля оснащена подшипником, то шарики используются со специальной маркировкой, которая показывает их повышенную износостойкость и максимально давление которое на них можно производить гораздо выше чем у простых подшипников. Так, на таких шариковых подшипниках возможно оборачивать очень увесистые ворота без особого труда.

Сквозные завесы

Сквозными они называются потому что сквозь них проходит стержень, который входит в одного края и немного выступает на втором. Самая простая разновидность таких петель состоит из трёх элементов: штырь для соединения двух половинок, правая и левая петля.

Сквозная петли: выдерживает незначительеы веса от 100 до 200кг.

Петли собираются по типу конструктора, на одной расположена одна петля, на второй две, сквозь которые и проходит стержень надёжно соединяя их. Также можно встретить разновидности с наличием не трёх, а четырёх, пяти, шести и более элементов на каждой из частей петли.

Для того чтобы разобрать такую петлю было непросто или вовсе невозможно, на нижнем конце устанавливают специальную заглушку, которая препятствует выниманию штыря. Чаще всего она приваривается, реже прикручивается. Если такого элемента в конструкции не предусмотрено, то сверху над штырём приваривают ограничитель, которые будет защищать его от вынимания.

Потайные петли

Обладают такие завесы особой конструкцией, которая позволяет их легко спрятать и закрыть от глаз, когда ворота находятся в закрытом положении. Чаще всего сама петля прячется в раме створки, а крепится к торцевой части опорных столбов и к самой реме, только изнутри. Преимуществом таких завес является то, что их очень сложно обнаружить и практически нереально снять или обрезать без специального инструмента.

Навесы для ворот техсекционного типа наиболее востребованы в случае большой массы створок.

Трехсекционные промышленные

Похожи по конструкции на сквозные, но больше относятся к цилиндрическим. Средняя часть таких петель оснащена двумя штырями которые направлены в противоположные стороны. С обеих сторон на них надеваются пустые цилиндры и привариваются к столбам, после чего снять такую петлю без обрезания никак невозможно.

Технология приварки петель

Прежде чем рассказать о том, как варить петли на ворота, стоит подробнее остановиться на условиях, необходимых для их нормальной работы.

Даже если нагрузка рассчитана верно, петли могут не справиться с ней, если их положение будет хоть немного отклоняться от вертикали. Они быстро выйдут из строя. И второй момент: между корпусом петли и опорным столбом должен оставаться небольшой зазор в 1-2 мм, чтобы металлические части столба и ответной части навеса не соприкасались и не терлись друг о друга. Такую же щель нужно оставлять и со стороны створки.

Видео описание

Чтобы понять, о чем идет речь, посмотрите видео

Нюансы установки на опоры разного сечения

Опорные столбы, на которые навешиваются створки, могут быть круглого, квадратного или, реже, прямоугольного сечения. Есть разница между тем, как правильно приварить петли на ворота к круглым столбам или опорам из профильных труб.

Если профильная труба имеет ровные грани без изгибов и искривлений, то справиться с задачей, как правильно приварить петли на ворота к квадратным столбам, будет легко. Они устанавливаются на наружную плоскость опоры.

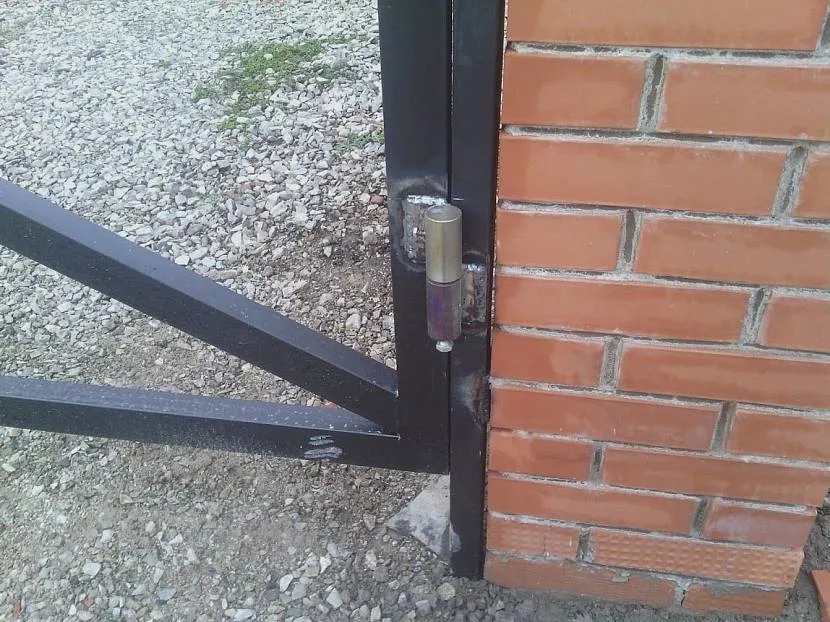

Навес с пластинами на квадратном столбеИсточник distroy.ru

В случае с опорой круглого сечения нужно сначала решить, в какую сторону будут открываться створки. Затем находят самую выступающую линию (середину столба относительно проема) и отступают от неё на несколько миллиметров наружу – в сторону распахивания. Достаточно 5-6 мм, чтобы калитка или створка ворот плавно и без рывков ходила вокруг оси навеса. Так как приварить петли на ворота к круглым столбам сложнее, чем к квадратным, здесь нужно быть особенно аккуратным и внимательным, выдерживая одинаковый размер отступа для всех петель.

Установочные и сварочные работы

Опытные сварщики рекомендуют сначала приварить навесы к створкам, уложив их на ровную горизонтальную поверхность. К ним приваривают половинку в виде полого цилиндра, а к опорам впоследствии – ответную часть со штырем (штырем вверх). От верхнего и нижнего края отступают примерно на 15 см.

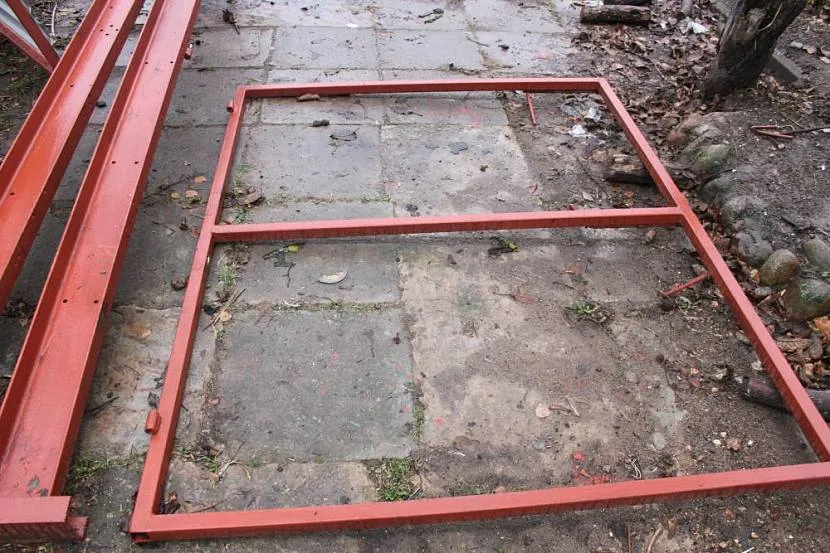

Каркас калитки с приваренными петлямиИсточник www.chipmaker.ru

Затем створку с приваренными навесами устанавливают в проем на подставки, обеспечивающие нужное расстояние до земли, и жестко фиксируют струбцинами, клещами и другими приспособлениями. Делают это так, чтобы она стояла строго вертикально, а между ней и опорой оставался зазор в 5 мм или около того. Для этого пользуются лазерным уровнем или отвесом, а между элементами вставляют проставки нужной толщины.

Другие мастера предпочитают сначала выставить калитку, а затем приваривать петли и к ней, и к столбу. Большой разницы нет, каждый делает так, как ему удобно.

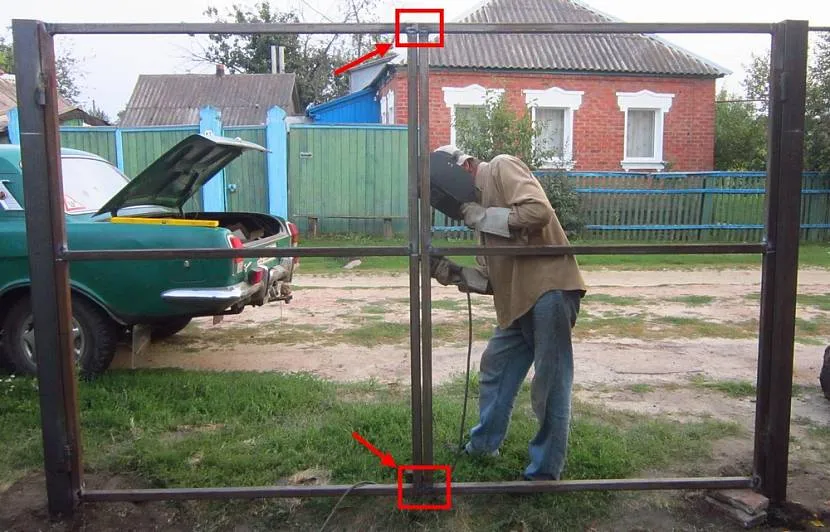

Другой вариант – при изготовлении створок делать верхние и нижние ребра каркаса цельными и разрезать их после навешивания на петлиИсточник sqezo.ru

Теперь о том, как правильно приварить навесы на ворота. Последовательность работ выглядит так:

• вокруг петель сверху и снизу оборачивают и закручивают проволоку толщиной 1,5-2,5 мм для образования зазора между ней и плоскостью сварки. Можно подкладывать спички или другие подходящие по толщине предметы, но они выпадают, смещаются или ломаются, что очень неудобно;
• на опорах размечают места крепления навесов и прикладывают к ним ровный длинный брусок или профильную трубу. Закрепляют её по уровню, обеспечив вертикальное положение.

Видео описание

Как это выглядит, смотрите в этом видео:

петли с накрученной проволокой прижимают к бруску и к столбу и тоже фиксируют в вертикальном положении;

петли прихватывают сваркой к опорам в 2-3 точках;

точно так же прихватывают вторую (верхнюю) часть петель к каркасу или полотну створок;

когда прихватки застынут, ворота проверяют на открывание – они должны распахиваться на 180 градусов, не заедая и не перекашиваясь;

если все в порядке, створки снова закрывают, фиксируют и приваривают петли на чистовую сплошным швом снизу вверх;

остывшие швы очищают молотком от окалины и шлифуют болгаркой, чтобы придать более эстетичный вид

Но эту работу нужно выполнять осторожно, чтобы не повредить стык.. После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com

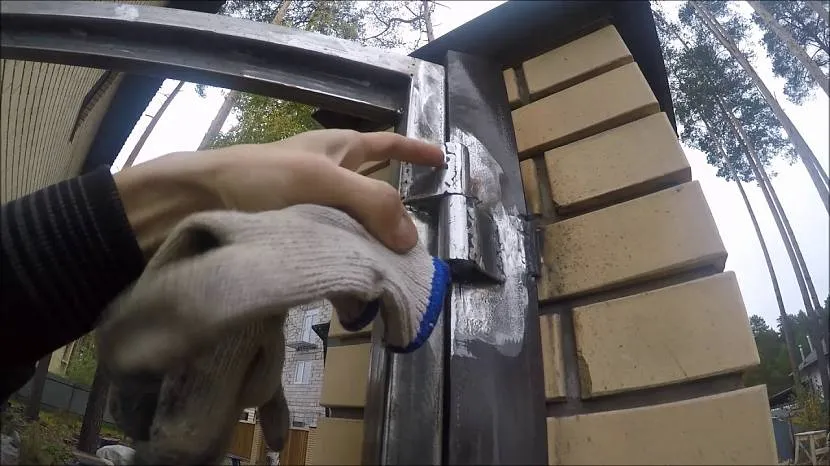

После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com

Не стоит открывать ворота, пока сварные швы полностью не остынут и не наберут прочность.

Советы и рекомендации

Неправильная сварка, может привести к проблемам при дальнейшей эксплуатации, чтобы этого не произошло, стоит прислушаться к следующим рекомендациям:

• до начала работ сделайте и изучите схематичный чертеж, если все детали будут учтены заранее, то риск переделывать готовую конструкцию будет намного меньше;
• прямые петли привариваются к уложенным на ровную поверхность воротам;
• открывать ворота, с только что приваренными петлями, можно после полного остывания швов;
• на круглых столбах петля выпускается на 5 мм наружу, на прямоугольных приваривается заподлицо;
• сварочный шов должен идти снизу — вверх.

Как приварить петли на дверь или калитку

Установка металлических дверей, а также дверей ворот и калиток требует приварки петель к дверному полотну и коробке. Как подобрать петли для монтажа, как приварить петли своими силами и какое оборудование потребуется для работы – ответы на все вопросы можно найти в этой статье.

Монтаж петель методом сварки

Выбор петель

Правильный выбор петель для металлических ворот, калиток и дверей должен основываться на нескольких факторах:

• определении и подборе вида петли,
• определении количества и габаритных размеров петли.

Виды петель

В первую очередь петли приварные различаются по форме. Они могут быть:

• цилиндрические. Разновидностью этой группы является приварная каплевидная петля,
• квадратные. Применяются крайне редко. В настоящее время практически не производятся,
• шестигранные.

Основные виды приварных петель, различающихся по форме

Все приварные петли могут быть дополнительно оснащены шариком, выполняющим роль подшипника. Шарик облегчает открывание двери и снижает силу трения, которая негативно влияет на сроки использования фурнитуры.

Приварная петля, оснащенная шариком-подшипником

Также в продаже можно найти усиленные приварные петли, которые применяются для установки на металлическую дверь большого размера или веса. Дополнительные пластины позволяют равномерно распределить нагрузку на петлю, что увеличивает срок службы изделия.

Приварная петля, дополненная металлическими планками

Какое количество петель требуется установить

Количество и габаритные размеры петель подбираются в зависимости от веса дверного полотна. Чем больше вес двери, тем больших размеров требуются петли, а также увеличивается их количество.

Таблица для выбора размеров и количества дверных петель

Монтаж приварных петель

Рассмотрим, как правильно приваривать петли. Для этого последовательно надо пройти три основных этапа:

1. подготовка оборудования и материалов, требующегося для работы,
2. подготовка металлической поверхности для сварки,
3. приварка петель на дверь.

Инструменты и материалы

Перед тем, как правильно приварить петли на металлическую дверь, ворота или калитку, нужно подготовить необходимые для проведения работы материалы:

• петли, подобранные по всем правилам, указанным выше,
• металлические пластины (если приварка петель производится с усилением конструкции пластинами). Размеры пластин подбираются исходя из веса дверного полотна. Чем больше масса двери, тем большего размера пластины требуются. Например, гаражные петли на ворота стандартных размеров (приблизительно 2,5*2,5 м) привариваются на металлические пластины размером 80*80 мм,
• электросварочный аппарат,
• сухие электроды. Для проведения работы достаточно иметь электроды диаметром 3-4 мм,
• щетка с металлической щетиной для предварительной очистки рабочей поверхности,
• средства индивидуальной защиты мастера.

Технология приваривания петель

Чтобы правильно произвести приваривание петель, необходимо выставить полотно ворот строго по уровню. Лучше всего воспользоваться лазерным уровнем, так как обычный пузырьковый инструмент может давать погрешности. Ворота фиксируются при помощи подставок и клиньев в неподвижном положении. Так они будут стоять и после наваривания на них петель. После этого к ним прикладываются петли с платиками, которые должны располагаться на одной оси. Рекомендуется отметить места нахождения платиков.

Способы монтажа ворот

Петлевые навесы приварить к воротам или на калитку можно двумя способами:

1. Вначале привариваются крепления к полотну ворот, а затем — к опорным столбам. Рекомендуется начинать работу с крепления нижней петли. Сложнее всего выполнить вертикальный сварной шов между пластиной и основным металлом. Следует выполнить несколько прихваток, а затем убедиться в нормальной работе створки ворот. Прихватки выполняются в следующей последовательности:

1. Сверху.
2. Снизу.
3. По центру.
4. В центре первой половины шва.
5. В центре второй половины шва.

Так прихватываются обе петли. Если после этого створка закрывается и распахивается нормально, создается сплошной шов. Движение электрода при создании вертикального шва должно быть направлено снизу вверх. Далее обвариваются горизонтальные швы. После приваривания нижней петли производится дополнительная проверка осевого крепления верхнего крепления, так как в процессе сварки могла произойти подвижка полотна.

1. Как приварить петли в другой последовательности? Многим именно этот способ покажется наиболее приемлемым. Нижние части петель с платиками привариваются вначале к опорным столбам. Затем в них вставляются верхние части с шариками. После этого полотно ворот выставляется по месту. Платики плотно прижимаются к полотну, после чего обвариваются.

Когда монтаж ворот закончен, сварные швы очищаются от окалины и шлифуются болгаркой. До полного остывания сварных швов открывать ворота запрещено.

Крепление петли-удавки к опоре, или узел Циммермана

Следующий морской узел, который также нужно научиться вязать, называется удавкой Циммермана. Данный узел призван надежно закрепить канат на какой-либо части рельефа или опоре. Такой узел пригодится не только морякам, но и туристам, альпинистам, да и людям других профессий.

Далее указана последовательность, как завязать морской узел-удавку Циммермана:

1. Канат обводит опору.
2. Ходовой конец перекидывается через коренной и накручивается три-четыре раза вокруг себя.
3. Завязывается контрольный узел, а именно дважды обматывается канат в одном месте и затягивается. При предельном давлении на канат, близком к разрыву, можно завязать два контрольных узла.
4. Подтягивается удавка.

Главным достоинством данного узла является натяжение каната, проходящее через петлю под углом, что гарантирует его легкое распускание без нагрузки.

Связанные вопросы и ответы:

1. Как выбрать подходящий материал для приварки петель на ворота к круглым столбам

Для приварки петель на ворота к круглым столбам лучше всего использовать материал, который не только прочный, но и устойчив к коррозии. Например, нержавеющую сталь или горячекатаную сталь.

2. Как выбрать правильный размер петель для ворот

Размер петель для ворот должен соответствовать весу и размеру ворот. Чтобы выбрать правильный размер, нужно измерить ширину ворот и узнать их вес.

3. Как правильно установить петли на ворота

Перед установкой петель на ворота, необходимо определить место их расположения. Петли должны быть установлены на одинаковом расстоянии от верхней и нижней части ворот. Затем, петли крепятся к воротам с помощью сварки.

4. Как правильно приварить петли на круглые столбы

Приварка петель на круглые столбы может быть сложной задачей. Чтобы правильно приварить петли, необходимо сначала подготовить поверхность столба, чтобы она была чистой и сухой. Затем, петли крепятся к столбу с помощью сварки.

5. Как обеспечить прочность приварки петель на воротах

Для обеспечения прочности приварки петель на воротах, необходимо правильно выбрать материал для петель и правильно установить их на воротах. Также, необходимо обеспечить качественную сварку.

6. Какие инструменты нужны для приварки петель на воротах

Для приварки петель на воротах, необходимы инструменты для сварки, например, сварочный аппарат и электроды. Также, могут понадобиться инструменты для измерения, например, линейка.

7. Какие меры безопасности нужно соблюдать при приварке петель на воротах

При приварке петель на воротах, необходимо соблюдать меры безопасности. Необходимо надеть защитную одежду, например, перчатки и защитные очки. Также, необходимо работать в хорошо проветриваемом помещении и соблюдать правила пожарной безопасности.

Виды воротных петель

Полотно ворот гаража может быть выполнено из разных материалов – металл, дерево, профилированный лист, декоративная отделка виниловыми панелями. Масса створок и материал, из которого они изготовлены, диктуют характеристики необходимых петель.

Варианты установки петель:

• сварка – петли приваривают к полотну створок и раме гаражных ворот;
• монтаж при помощи болтов – необходим для работ с древесиной;
• крепление на саморезы по металлу – для ворот из профилированного листа.

Вес створок имеет решающее значение при выборе гаражных петель. Если неправильно рассчитать нагрузки, то перекос створки произойдет очень быстро. Мастера советуют для листовой толстой стали устанавливать усиленные петли для гаража.

По размещению петли гаражные делятся на внутренние и потайные. Оптимальная конструкция гаражных петель – петли на шарикоподшипниках, она гарантирует максимальную долговечность.

Форма и характеристики петель для ворот гаража

Форма и конструкция петель для ворот гаража:

• накладные – работают бесшумно, легкий монтаж, подходят для гаражных ворот из любых материалов;
• сквозные петли – для ворот массой не более 200 кг, монтируются на гайки. Устанавливают такие петли, если нет возможности приварить крепеж. Низкая стойкость к взлому, такие петли подходят для гаражей на охраняемой территории;
• цилиндрические – надо приваривать ушки для надежного крепежа; цилиндрические с подшипниковой опорой – для гаражных ворот весом менее 400 кг;
• цилиндрические с усилением – для полотна весом до 600 кг;
• петля-стрела – шарнирного типа, прекрасное решение для тяжелых гаражных ворот;
• кованые петли – для деревянных ворот или при отделке полотна деревянной вагонкой.

По форме петли могут быть:

• цилиндрические – крепятся только сваркой;
• шестигранные – также требуется приваривать ушки;
• квадратные – обеспечивают максимальную площадь прилегания петли к створке и раме;
• в виде капли – удобный шарнирный механизм, можно крепить на любую конструкцию ворот.

Лучшее решение для металлических ворот гаража – цилиндрические петли на шарикоподшипниках.

Петли на шарикоподшипниках – лучший выбор

Лучшее решение для ворот гаража – петли на шарнирах. Количество петель на створку зависит от массы полотна:

• для легкого профнастила подойдут петли на одном шарнире, диаметр 25 мм;
• на стандартные металлические ворота нужно шарнир 35 мм;
• тяжелые ворота гаража – от двух до трех шарниров на одну створку, диаметр 35 мм и выше.

Когда для ворот гаража надо выбирать регулируемые петли, которые позволяют выставить створки даже при неправильной геометрии проема ворот:

• старые гаражи с проседающим или деформированным фундаментом;
• неправильная геометрия проема ворот;
• частая перестановка коробки металлического гаража.

Как установить петли своими руками, что надо учесть при монтаже?

Правильно привариваем петли своими руками

Чтобы конструкция не проседала под собственным весом и удобно открывалась, правильно приваренные петли на ворота должны отвечать следующим требованиям:

• сварные швы делаются непрерывными;
• по возможности петли провариваются по всему периметру;
• чтобы навесы не подвергались дополнительным нагрузкам, их устанавливают максимально ровно;
• при навешивании тяжёлых створок устанавливать дополнительные петли.

Привариваем ушки

У неопытного мастера может не хватить умения надёжно приварить петли с цилиндрическим корпусом к плоской поверхности. В таком случае используются пластинки из металла, называемые платиками или ушками. К петлям их приваривают в следующем порядке:

1. На ровную поверхность параллельно кладутся две пластины с промежутком между ними 2 — 3 мм;
2. В зазор помещают петлю;
3. Пластины приваривают непрерывным швом к цилиндрическому корпусу. Одну к верхней части петли, а другую к нижней.

Особенности приварки петель к круглым, квадратным и каменным столбам

Чтобы ворота функционировали без заедания, нужно приварить петли к круглым столбам через металлические подложки толщиной 2 — 3 мм. Место установки навесов на стойке нужно сдвинуть на 5 — 6 мм наружу. Это обеспечит максимальный раствор створок.

Место установки навесов на круглом столбе нужно сдвинуть на 5 — 6 мм наружу

На квадратные опоры петли устанавливаются заподлицо с наружной стороной. Сначала их только прихватывают. Затем с помощью деревянного бруска или уголка производится выравнивание по вертикали, контролируя его отвесом. Если после предварительной навески ворот их открыванию ничего не мешает, производится окончательная сварка.

Внутри каменных столбов, предназначенных для навешивания ворот, помещается металлическая труба. К ней привариваются закладные для установки петель. Если бетонный или каменный столб без закладных, навесы крепятся с помощью вбитых или вкрученных в отверстия прутьев. Для массивных ворот на кирпичные и каменные заборы в качестве опор применяются швеллеры, установленные на столбчатых фундаментах.

Для приваривания петель на ограде и воротах из профильного листа подготавливается пара перемычек. Их устанавливают параллельно длинным сторонам. Расстояние между ними выбирается таким, чтобы поместилось три перемычки. После закрепления снизу и сверху привариваются петли. Чтобы избежать повреждения сваркой, профлист прикручивается поверх установленных навесов. Для надёжности рекомендуется приваривать гаражные петли, способные выдерживать значительные нагрузки.

Примеряем ворота и делаем разметку

Готовые створки устанавливаются в проём и выравниваются по уровнемеру. На расстоянии около 20 см от верхнего и нижнего края намечается куда нужно приварить петли. Если вес створок превышает 200 кг, вверху устанавливается ещё один навес. После разметки отвесом или лазерным уровнем проверяется положение петель по вертикали, чтобы не было ни малейшего перекоса, иначе они быстро износятся.

Привариваем петли к воротам

С навесов удаляют ржавчину и грязь. Затем их покрывают солидолом или похожей смазкой, чтобы не было спекания во время сварки. Под круглые петли, для обеспечения плавности хода, подкладываются пластины из металла толщиной до 5 мм. Навесы сначала прихватываются к створкам, а затем — к опорам. Если после проверки открытия и закрывания изъянов не обнаружено осуществляется окончательная сварка. Установка петель на металлические двери и калитке делается по аналогичной схеме.

Навесы сначала прихватываются к створкам, а затем — к опорам
