Устройство и назначение электрической вилки
Электрическая вилка – это устройство, которое используется для подключения электрического оборудования к розетке. В зависимости от региона и стандартов, электрические вилки могут иметь различные формы и количество контактов. Одним из наиболее распространенных типов вилок является европейская вилка, которая имеет два контакта.
Контакты вилки выполняются из провода, обычно с изоляцией. Один из контактов является фазовым, а другой – нейтральным. Европейская вилка также может иметь дополнительный контакт – заземляющий контакт. Заземляющий контакт предназначен для обеспечения безопасности и предотвращения поражения электрическим током.
Внутри корпуса вилки находятся механизмы, которые обеспечивают надежное соединение провода с контактами. Для этого используются винты или другие механизмы прижима
При самостоятельной замене вилки важно правильно присоединить провода к контактам и обеспечить надежное соединение. Неправильное подключение может привести к неисправности оборудования или даже опасности для жизни
Основное назначение электрической вилки – передача электрического тока от источника питания к электрическому оборудованию. В домах и офисах вилки используются для подключения различных устройств, таких как компьютеры, холодильники, газонокосилки и другое электрооборудование.
Для правильного подключения электрической вилки необходимо следовать определенным правилам и рекомендациям:
- Перед началом работ отключите электропитание, выключив соответствующий выключатель или отключив предохранитель.
- Разрежьте провод на необходимую длину и удалите изоляцию с конца провода.
- Обвейте отдельные проводники специальными обвитиями или используйте изолирующую ленту.
- Вставьте провода в корпус вилки и затяните винты для надежного соединения.
- Проверьте правильность подключения проводов к контактам вилки.
- Проверьте, что заземляющий контакт правильно подключен и надежно закреплен.
- Подключите вилку к розетке и проверьте ее работоспособность.
Важно помнить, что при подключении электрической вилки необходимо соблюдать меры безопасности и правила электробезопасности. Если у вас возникли сомнения или вопросы, лучше обратиться к специалисту
Цвета проводов в трехжильном кабеле
Для правильного соединения проводов используют их цветную маркировку, позволяющую быстро обнаружить нужный проводник в пучке. Но не все знают, как обозначается фаза и ноль в электрике, поэтому часто путают цвета, что затрудняет будущий ремонт электропроводки. В этой статье мы разберем принципы цветовой маркировки проводов и расскажем, как правильно разводить фазу, землю и ноль.
Для чего нужна цветовая маркировка
Стандартная расцветка проводов
Маркировка позволяет правильно соединять провода, быстро искать нужные контакты и безопасно работать с кабелями любых типов и форм. Маркировка, согласно ПУЭ, является стандартной, поэтому зная принципы соединения, вы сможете работать в любой стране мира.
Отметим, что старые кабеля, выпускавшиеся при СССР, имели один цвет проводника (обычно черный, синий или белый). Чтобы обнаружить нужный контакт, их приходилось прозванивать или подавать фазу поочередно на каждый провод, что приводило к необоснованным тратам времени и частым ошибкам (многие помнят свежепостроенные хрущевки, в которых при нажатии на звонок у входной двери включался свет в ванной, а при нажатии на выключатель в спальне пропадало напряжение в розетке в прихожей).
Земля, ноль и фаза
Всего существует три вида проводов: заземление, ноль и фаза. Расцветка наносится на весь провод, поэтому даже если вы перережете кабель посередине, то все равно сможете понять, где какой контакт. Заземление обозначается следующим образом:
- Желто-зеленый цвет (в абсолютном большинстве случаев).
- Зеленый или желтый.
В схеме электропроводки заземление обозначается аббревиатурой РЕ.
Ноль в кабеле обозначается сине-белым или просто синим цветом, обозначение в схеме буквой N. Иногда его называют нейтралью или нулевым контактом, поэтому будьте внимательны и не путайте эти понятия.
На схематических изображениях фазу отображают буквой L. Обнаружить ее можно тестерной отверткой или мультиметром. При соединении проводов используйте специальные зажимы или спаивайте их со смещением друг относительно друга, чтобы не произошло КЗ или окисления контактов с последующей потерей напряжения.

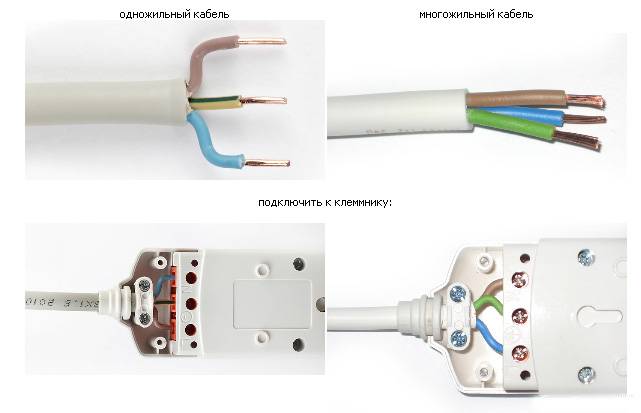

Классическая расцветка проводов в кабеле
Разница между нулем и землей
Если вы не уверены в том, какой из проводов земля, а какой ноль, то воспользуйтесь следующими советами. Они помогут вам определиться без цветового обозначения проводов :
Все это справедливо только к трех- и более проводниковым кабелям. Если в кабеле всего два провода, то в них по умолчанию один будет землей (синий), второй фазой (черный или коричневый).
Соблюдайте правила соединения кабелей
Электрическая вилка и ее самостоятельная замена
Главная » Бытовая техника » Ремонт техники » Электрическая вилка и ее самостоятельная замена
Электрическая вилка необходима для того чтобы подключить ваше оборудование к электросети. Инструкция по замене электровилки необходима для людей, которые не знают какой штырек к какому проводнику подключить. На сегодняшний день практически вся бытовая техника будет подключаться к электросети с помощью электровилки. На рынке этой продукции вы сможете встретить широкий ассортимент продукции. Некоторые продукты могут иметь заземление.
Если вилка имеет заземление, тогда вместо двух проводников вам необходимо будет подключить три проводника. В этой статье мы расскажем не только как поменять вилку на проводе, но как заменить старую электровилку.
Замена старой евровилки
Замена электрической вилки может потребоваться в том случае, когда у вас сломался один из штырьков. Электрическая вилка имеет простую технологию замены, к которой относится:
Необходимо срезать старую евровилку и снять внешнюю оболочку со шнура. От конца необходимо срезать около 5 см от шнура.

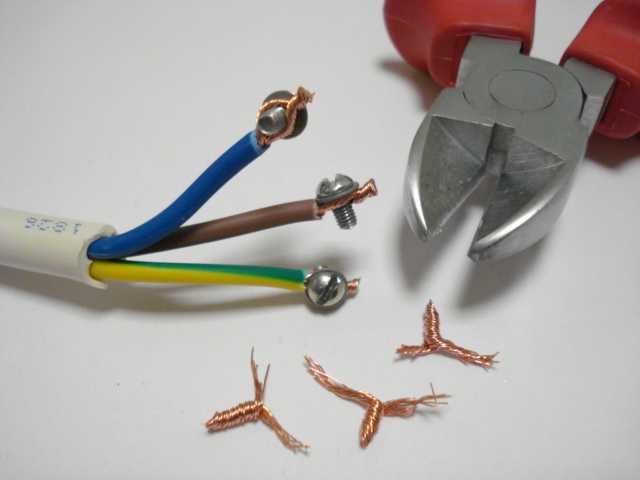

Все жилы вам необходимо зачистить на 15 см. Этой длине будет достаточно для того, чтобы провести подключение проводов к электровилке.
Теперь вам необходимо обрезать все жилы, чтобы оголенных проводов оставалось все 10 см. Этого будет вполне достаточно для того, чтобы поменять вилку своими руками.
Для улучшения контакта вам необходимо подогнуть плоскогубцами концы проводов.
Замена сломанной евровилки имеет наиболее важный этап, к которому относится подключение проводов. Как правило, все шнуры имеют три провода. Синий контакт – это ноль, желтый контакт – это заземление и коричневый – это фаза. Для того чтобы правильно поменять вилку своими руками вам необходимо будет подключить заземление к центральному контакту.
- Для того чтобы электрическая вилка не шаталась вам необходимо будет зажать провод с помощью пластиковой перемычки. Она надежно зафиксирует ваш провод.
- Теперь вам необходимо собрать готовый корпус евровилки.
Как видите, устройство электрической вилки достаточно простое. Если у вас не выключается холодильник, тогда вам следует прочесть об этой проблеме. Именно поэтому замену вы легко сможете провести самостоятельно. Просмотреть этот процесс вы можете на видео ниже.
Старая электрическая вилка и ее замена
Старая электрическая вилка имеет более простую конструкцию. Здесь методика замены будет немного отличаться. Вот основные этапы, которые вам необходимо будет выполнить:
Сначала вам необходимо срезать старый корпус электрической вилки и разобрать его.
Как и с евровилкой вам необходимо оголить провода. Концы следует зачистить на 15 см провода. Конструкция в обычной вилке может отличаться, именно поэтому зачистить провода необходимо, так как указано на фото ниже.
Здесь нет заземления, поэтому подключать нужно только два провода
При подключении обязательно обращайте свое внимание на полярность
Теперь вы можете приступать к сборке корпуса электрической вилки.
Как видите, старая электрическая вилка имеет простую конструкцию сборки. Посмотреть как это сделать вы сможете на видео ниже. Если у вас шумит стиральная машина, тогда следует прочесть об этой проблеме.
vse-elektrichestvo.ru
Это интересно: Электрический чайник не выключается при кипении: это познавательно
Устройство
Большинство штепселей обладают стандартной конструкцией. Они состоят из диэлектрического корпуса и металлических штырей. В современных моделях, соответствующих евростандарту, предусмотрен дополнительный заземляющий контакт. Подобные модели обычно обладают неразборным корпусом. Вилки советского образца, как правило, разборные. Однако у них отсутствует заземление. Это резко сужает список устройств, на которых их можно использовать.
Неразборные вилки
Неразборные модели выполняются посредством литьевой технологии. Их часто можно встретить на удлинителях. При изготовлении к проводящим штырям подключается электрический кабель. Затем полученная конструкция заливается жидкой пластиковой массой. Иногда используются резиноподобные гибкие составы.
В результате образуется монолитная конструкция. Она полностью герметична, поэтому ей не страшна влажная среда. Такой штепсель не получится разобрать, чтобы потом им можно было пользоваться.
Разборные вилки с заземлением
Разборные вилки с третьим заземляющим контактом доступны практически в любом магазине электротоваров. Они соответствуют европейским требованиям безопасности и допускают подключение заземляющего провода.
Эти штепсели продаются в собранном виде. Ориентировочная цена составляет 100-200 рублей. Они универсальны. Их можно устанавливать на любую бытовую технику. Часто эти модели обладают кольцом для пальца, позволяющим удобно извлекать их из розеток.
Разборная C1-B
С приходом евростандартов штепсели C1-B потеряли актуальность. Их конструкция знакома каждому электрику. Вилка C1-B подойдет для устройств с малой мощностью. Например, для вентилятора или настольной лампы.
Вилка С1-B состоит из разборного пластикового корпуса, латунных проводящих штырей и пары винтов. Иногда она дополняется крепежом для фиксации кабеля. Корпус состоит из 2 почти одинаковых половинок. Они отличаются наличием отверстий для крепления проводящих штырей. В одной половинке отверстия есть, в другой нет. Этот момент важен для удобства сборки штепселя. Между собой пластиковые половинки корпуса стягиваются винтом.
Разборная C6
Данные вилки являются аналогом европейских моделей CEE 7/17. Они выпускаются как в модификации с заземляющим контактом, так и без него. Допустимая мощность для штепселя C6 составляет 2,2 кВт, что позволяет использовать их на стиральных машинах и проточных водонагревателях. Штыри C6 имеют увеличенный диаметр 4,8 мм. Это обеспечивает более плотную посадку в ламели розетки и надежный электрический контакт.
Как подключить вилку к проводу? Аннотация с фото и видео.
Очень нередко нам приходится поменять старенькые электровилки на бытовых устройствах в силу их не долговечности, а все так как производители на всем сберегают. Так как подключить вилку к проводу, если древняя сломалась либо же просто отпал провод, а сама вилка не разборная? Все просто!
1-ое, с чем необходимо обусловиться, это вилка у вас с заземлением либо без. Как это выяснить? Электровилка с заземлением имеет три контакта, другими словами к ней подключается три провода, а вилка без заземления два контакта, другими словами к ней подключается два провода. Это можно поглядеть по количеству проводов в кабеле питания электроприбора.
2-ое, что необходимо знать, на какую критическую нагрузку рассчитан электроприёмник, к которому мы подключаемся. Электровилки бывают на 6, 10, 16 А и т.д.. В домашней электросети используются конкретно эти три. На сколько ампер нам нужна вилка? Высчитать до боли просто! К примеру, это электрочайник мощностью 2 000 Вт. Он работает от сети 220 В. Нам необходимо поделить 2000/220=9.09А. Получаем, что для чайника будет довольно вилки на 10 А. Но я бы рекомендовал брать с припасом на 16 А, по той причине, что производитель всегда завышает характеристики на свою продукцию, а если электровилка изготовлена в Китае, то и подавна.
Третье, на что следует направить внимание, это направление подключение провода к вилке, оно бывает прямым и под углом в 90 градусов. В большинстве случаем вилка под углом 90 градусов будет удобнее в эксплуатации, потому рекомендую брать конкретно такие вилки
Как подключить вилку к проводу? Что для этого необходимо?
По сути, подключить кабель к электровилке до боли просто, для этого нам пригодится минимум инструмента: отвертка и ножик, может быть еще паяльничек, но это не непременно.

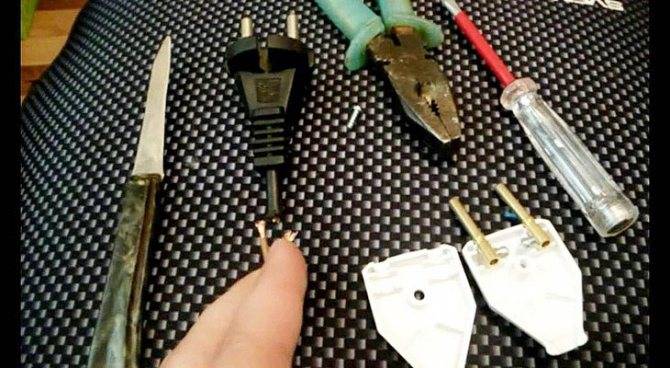

Берем ножик и зачищаем изоляцию на проводах, делать это необходимо акуратно, что бы не разрушить медные жилы.
Сейчас берем отвертку и разбираем электровилку. Обычно, необходимо открутить только один винтик и вилка с легкостью разбирается.
Продеваем провод в пластмассовый корпус вилки.

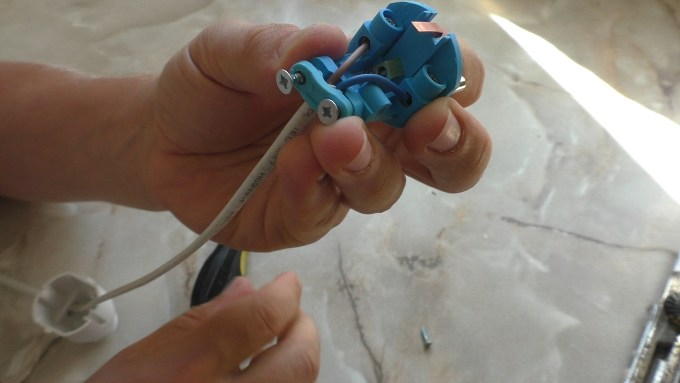

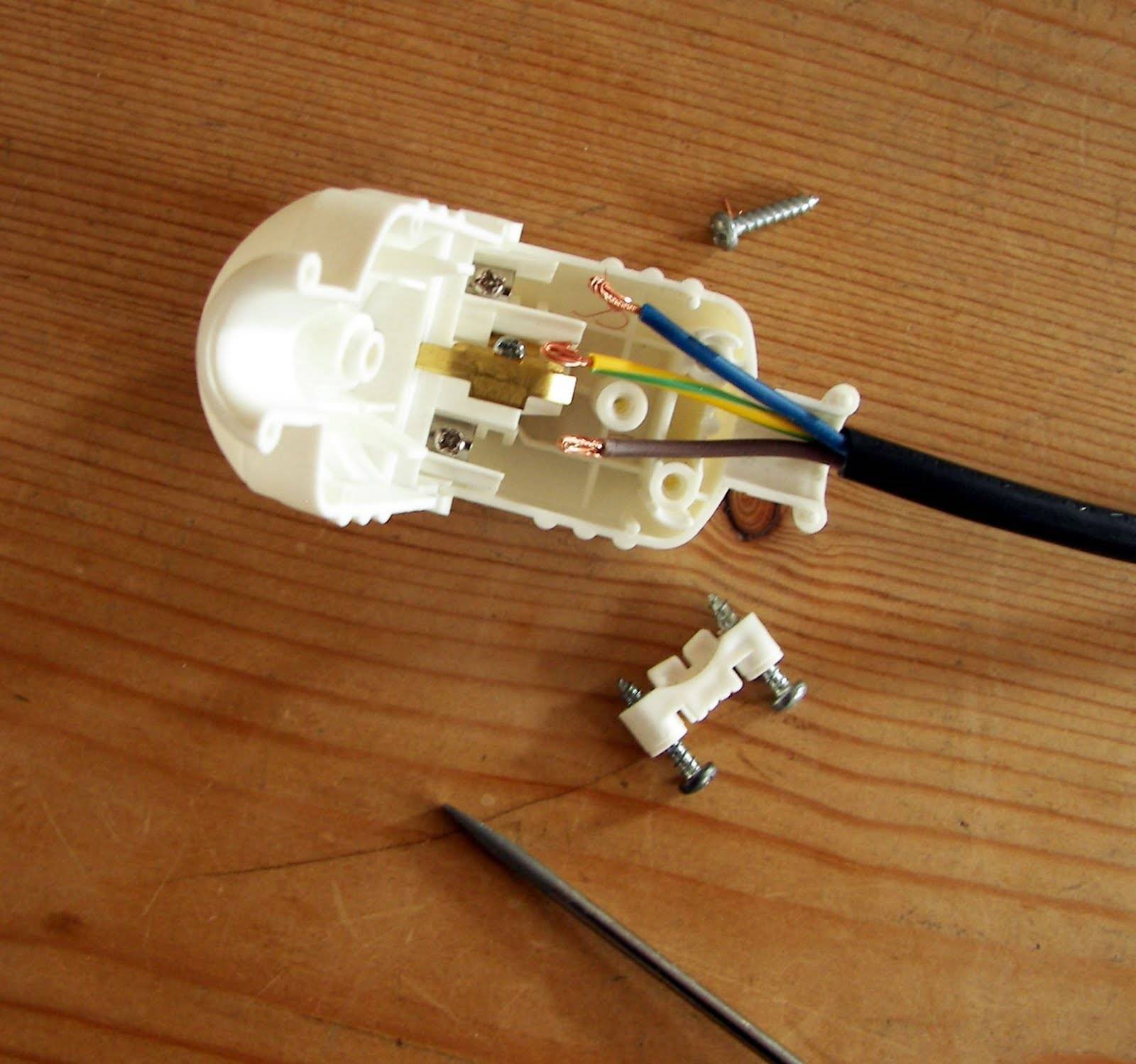

Фиксируем провода винтами. В моем случае, их только два, но может лупить и три. 3-ий – это заземление, он имеет желтоватый, зеленоватый либо желто-зеленый цвет.
Особым зажимом закрепляем кабель, что бы наши провода не выпали со собственных креплений. Собираем электровилку назад и проверяем работоспособность, включая ее в розетку. На этом все. Как вы могли увидеть, что подключить вилку к проводу совершенно просто и с этим управится каждый.
Замена старой евровилки: ремонт разборной электро вилки
При замене старой евровилки на разборной электрической вилке необходимо выполнить несколько шагов. Ниже представлена пошаговая инструкция, которая поможет вам правильно выполнить замену.
Шаг 1: Разборка старой вилки
Перед началом замены необходимо разобрать старую евровилку. Для этого разрезанную старую вилку наращивания проводят до изоляции. Внутри провода вы найдете три провода разных цветов: коричневый, синий и желтозеленый. Обычно вилка имеет два контакта для проводов.
Шаг 2: Подготовка новой разборной вилки
Перед тем, как поменять вилку на проводу, необходимо подготовить новую разборную вилку. Для этого можно использовать модель вилки, аналогичную заменяемой. Проверьте, чтобы вилка имела три контакта: коричневый, синий и желтозеленый.
Шаг 3: Подготовка провода
Следующий шаг – подготовка провода для подключения к новой вилке. Поменять вилку на проводу необходимо следующим образом: с помощью отвертки открутите винт на вилке, перемотайте провод и подогните его для удобного подключения к новой вилке.
Шаг 4: Подключение провода к новой вилке

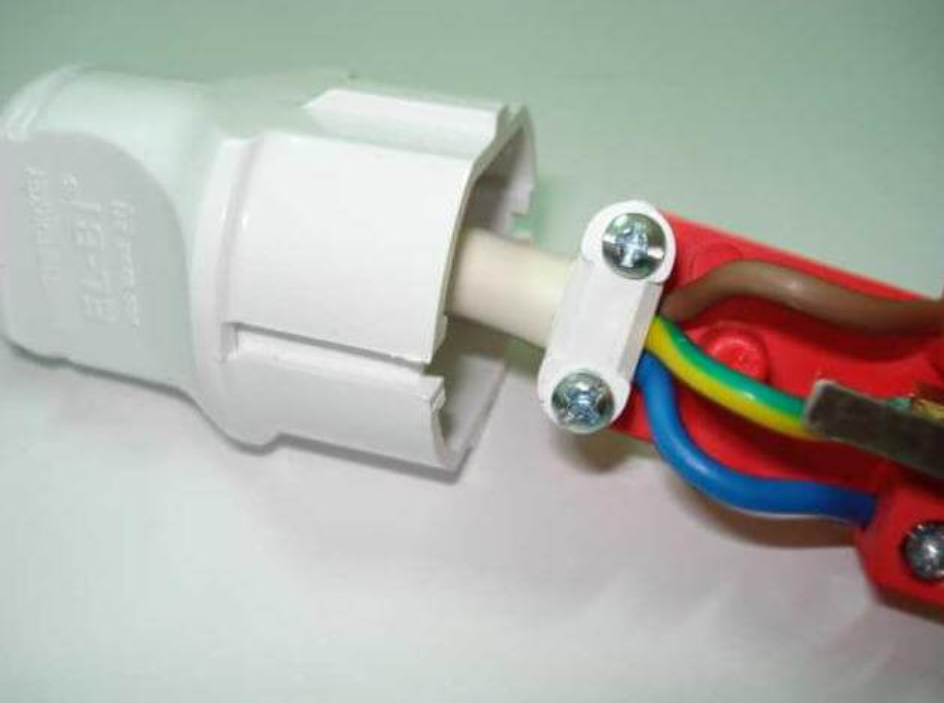

При подключении провода к новой вилке необходимо следовать следующим правилам:

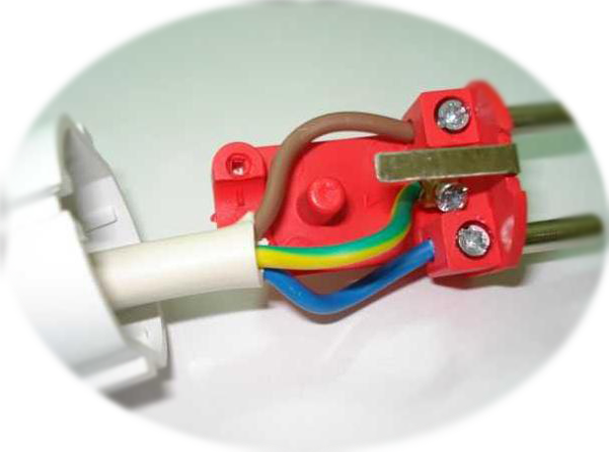

- Подключите коричневый провод к контакту для фазы (обычно это контакт с правой стороны вилки).
- Подключите синий провод к контакту для нуля (обычно это контакт с левой стороны вилки).
- Подключите желтозеленый провод к заземляющему контакту (обычно это контакт на корпусе вилки).
При подключении провода убедитесь в надежности зажима провода в вилке. При необходимости можно подогнуть контакты для лучшего контакта.
Шаг 5: Завершение замены
После того, как провод успешно подключен к новой вилке, можно завершить замену. Убедитесь, что все соединения надежно закреплены и провода не имеют повреждений, истирания или обрывов внутри изоляции.
Теперь вы можете подключить ваше электрическое оборудование к новой вилке и использовать его безопасно. Помните, что замена старой евровилки может быть альтернативной розетке, если вы не хотите проводить работы с электрическими розетками.
Как поменять вилку на проводе
Подробная инструкция по ремонту электрической вилки наверняка пригодится неопытному человеку, который не может самостоятельно разобраться, к каким штырькам следует подключать проводники. В современном мире практически все бытовые приборы работают от электрической сети при помощи евровилки, которая может быть выполнена с заземлением или без него. Вместо обычных двух жил необходимо подключить три, это иногда вызывает проблемы при самостоятельном подключении. Есть очень простые способы, как поменять вилку на проводе, чтобы техника вновь заработала в нормальном режиме.
Присоединяем вилку к проводу
Если произошло оплавление электрической вилки или ее штырек сломался, необходимо выполнить следующие операции, чтобы восстановить ее работоспособность:
- Аккуратно отрезаем нерабочую вилку и оголяем внешний шнур, достаточно оголить около 5 см.
- Зачищаем жилы примерно на 15 мм, их должно быть три.
- Скручиваем жилы и отрезаем остаток так, чтобы осталось не менее 10 мм.
- Чтобы контакт был плотнее, следует подогнуть медные концы, для этого можно использовать простые плоскогубцы.
- Самое главное правильно присоединить контакты. Чаще всего в бытовых приборах, таких как, например, пылесос или стиральная машина, используются три контакта – синий обозначает ноль, если цвет желто-зеленый — земля, а оставшийся – фазный.
- Провод заземления соединяем с центральным контактом, а оставшиеся два – со штырьками, причем полярность не имеет значения.
- Зажимаем кабель пластиковой перемычкой и аккуратно фиксируем в посадочном гнезде.
- Завершающим этапом является сборка корпуса, для этого завинчиваем один винт.
Чтобы заменить обычную электровилку без заземления, действовать нужно иначе:
- Необходимо обрезать сломанную модель и разобрать корпус рабочего изделия.
- Освободите шнур от оболочки и аккуратно зачистите концы проводов, достаточно 20 мм.
- Конструкция обычного изделия имеет ряд отличий, поэтому нужно зачищенные концы загнуть в кольца.

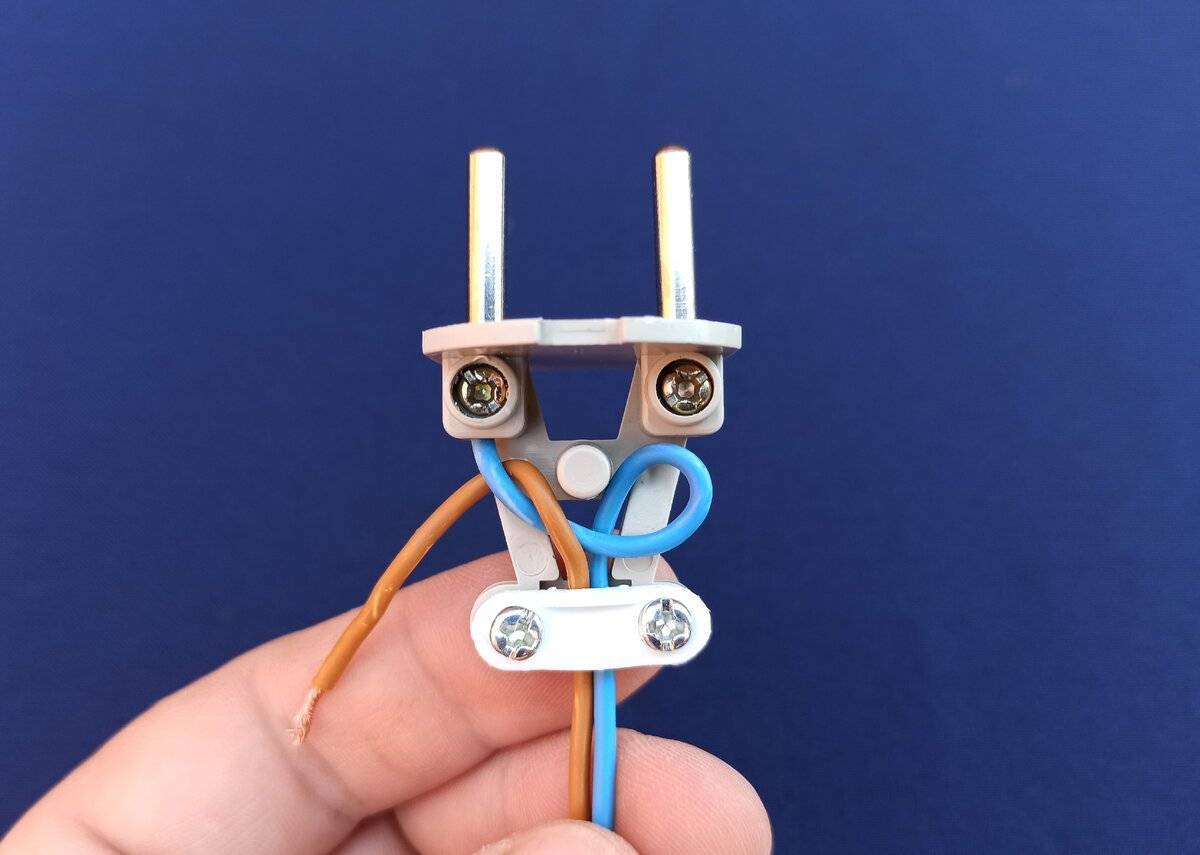

- Соедините проводники со штырьками, полярность не имеет значения, если шнур имеет три провода, – то желто-зеленый необходимо отрезать.
- Зажмите пластину и полностью соберите корпус.
Адаптация нестандартных трехполюсных вилок
Порой после зарубежных поездок люди привозят бытовые приборы, которые имеют электрические вилки не подходящие под ниши розетки, хотя отвечающие всем характеристикам сети. Если применяется шнур с заземлением, то можно найти выход из положения с помощью адаптера, но найти его бывает крайне затруднительно, можно обрезать вилку и заменить ее разборной. Особенно остро стоит вопрос об адаптации адаптеров для ноутбуков, бытовой техники и сотовых телефонов, потому что штыри располагаются в самом корпусе адаптера и его невозможно заменить разборной вилкой.
Можно использовать вилку стандарта IEC 60906-1, где расстояние между двумя штырями составляет 19 мм, при этом их диаметр 4 мм, но имеется штырь посередине для заземления, именно он мешает правильно вставить ее в розетку. Для решения задачи достаточно в тисках сажать вилку и ножовкой спилить ненужный штырь заземления.
Какая вилка лучше – разборная или литая?
Литая вилка более надежна, ее основное преимущество – плотность контактов, которые соединяются со штырями. В литой модели применяется точечная сварка, припой и обжим. Еще одним достоинством модели является ее герметичность.
Но существуют досадные недостатки: ее невозможно разобрать, чтобы устранить причину поломки. Если шнур перетрется у основания вследствие длительного использования, то единственным выходом будет отрезать литую вилку для замены ее разборной моделью. Существует возможность полностью сменить шнур с вилкой на новый, но для этого придется разбирать прибор.
Однако если подобная замена не пугает, лучше приобретать литое изделие, тем более что благодаря повышенной надежности такая вилка выходит из строя намного реже разборных аналогов.
Правильная последовательность подключения проводов в вилке
При подключении вилки с заземлением к трём проводам необходимо следовать определенной последовательности. В розетке обычно присутствуют провода трех цветов: фазный (обычно красного цвета), нейтральный (часто синего цвета) и заземляющий (зеленый или зеленый с желтым полосы).
Для правильного подключения следует придерживаться следующей последовательности:
- Фазный провод (красный) подключается к контакту вилки, помеченному символом «L».
- Нейтральный провод (синий) подключается к контакту вилки, помеченному символом «N».
- Заземляющий провод (зеленый или зеленый с желтым полосы) подключается к контакту вилки, помеченному символом «E» или знаком заземления.
Если вы не уверены в правильности подключения, рекомендуется обратиться к квалифицированному электрику для проведения работы. Неправильное подключение проводов может быть опасным и привести к возникновению короткого замыкания или другим негативным последствиям.
Ремонт простой старой вилки
Каждая стиральная машина автомат в современном исполнении имеет евровилку. Но если имеется желание, европейскую модель можно поменять, установив простую вилку старого советского образца. Эту же работу рекомендуется выполнить, если в вашей квартире отсутствует в электрической схеме провод заземления. В принципе, все действия практически схожи с предыдущими мероприятиями, но определенные особенности для того, чтобы поменять вилку, все же существуют:
- обрезаем штекер, раскручиваем корпус;
- на несколько сантиметров удаляем верхнюю изоляцию;
- на пару сантиметров зачищаем каждый провод, лишнюю длину подрезаем ножницами;
- на конце каждой жилы делаем кольцо;
- подсоединяем на контакты «ноль» и «фазу», при этом полярность можно не уточнять. Если шнур машины имеет провод заземления, его просто обрезаем – в вилке старого образца его посадка не предусмотрена.
Типичные неисправности электровилок и методы их устранения
К неисправностям штепселей приводит их неправильное использование. Любую проблему легко обнаружить на ранних стадиях.
| Неисправность | Признаки проблемы | Способы ремонта |
|---|---|---|

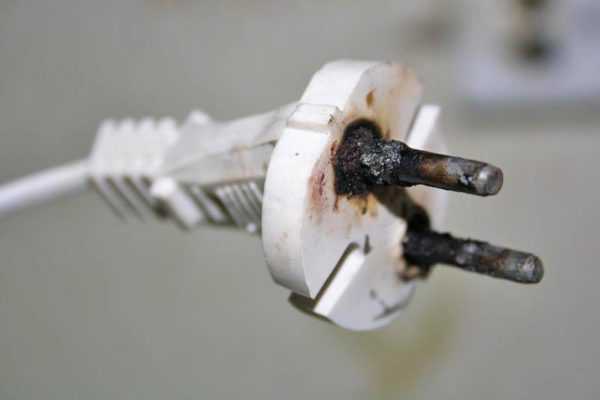

| Нагар на токопроводящих штырях | Штыри греются. Покрываются черным налетом, сажей и окислом. Иногда образуются кратеры и следы плавления штырей. | Если кратеров нет и на штырях просто сажа, их достаточно почистить наждачной бумагой. Если штыри подплавились и имеют кратеры диаметром более 2 мм, вилку желательно заменить новой. |
| Плохой контакт токопроводящего штыря с проводом | Вилка, работая под нагрузкой, трещит и испускает характерный запах гари. | Необходимо вскрыть штепсель и почистить наждачной бумагой подгоревшие детали. Затем надежно прикрутить провода к очищенным контактам и собрать в исходное состояние. Обгоревшие концы проводов лучше откусить. |
| Обрыв провода | Если шевелить провод на изгибе, то контакт пропадает. Подобное часто происходит на пылесосе, дрели другой переносимой технике. | Необходимо вырезать участок кабеля с обрывом. |
| Разрушение корпуса | Корпус штепселя разваливается при нажатии пальцами. | Вилку следует заменить новой. Вероятная причина — перегрев. Необходимо дополнительно проверить состояние розетки. |
Особенности соединения при помощи наращивания: С5 или С6
При замене вилки для розетки на проводе своими руками, иногда возникает потребность в соединении провода с новой вилкой при помощи наращивания
Это особенно важно, если старая вилка изношена или повреждена, а провод в хорошем состоянии
Существует две модели вилок, которые часто используются в европейских розетках – С5 и С6. При помощи наращивания провода к вилке можно заменить одну модель на другую
Важно правильно соединить провод с новой вилкой, чтобы обеспечить надежный контакт и электрическую изоляцию
Особенности соединения при помощи наращивания
При самостоятельной замене вилки на проводе при помощи наращивания, следует учитывать следующие особенности:
Провод, идущий внутри вилки, должен быть обвит изоляцией для защиты от электрического контакта.
При замене вилки с заземлением, необходимо правильно соединить заземляющий провод с новой вилкой.
Важно обратить внимание на цвет проводов и соответствующие им контакты в новой вилке. Например, коричневый провод соединяется с контактом “L” (фаза), синий – с контактом “N” (нуль), а зеленый/желтый – с контактом “E” (заземление).
Перед соединением провода с вилкой, рекомендуется проверить состояние проводов и изоляции
Если провода повреждены или изоляция старая и треснула, рекомендуется выполнить замену провода.
Соединение провода с вилкой можно осуществить при помощи винтов или других механизмов крепления, предусмотренных конструкцией вилки.
Советы по правильной замене вилки при помощи наращивания
Для успешной замены вилки на проводе при помощи наращивания, рекомендуется следовать следующим советам:
- Внимательно изучите инструкцию по монтажу новой вилки и ознакомьтесь с ее конфигурацией и контактами.
- Проверьте состояние старой вилки и провода. Если обнаружены признаки истирания или повреждения, рекомендуется заменить их.
- При соединении провода с вилкой, обеспечьте надежное соединение контактов и хорошую изоляцию проводов.
- Проверьте работоспособность новой вилки и правильность подключения провода к розетке после замены.
С помощью наращивания провода к вилке С5 или С6, вы сможете самостоятельно поменять вилку для розетки на проводе. Следуйте указанным выше рекомендациям и советам, чтобы выполнить замену вилки правильно и безопасно.
Схемы подключения и комплектующие
Различают однофазное и трехфазное подключение электроприборов.
Однофазное подключение
Этот тип встречается чаще всего. Прибор мощностью до 3,5 кВт подключают в стандартную розетку на 16 А/220 В. У духового шкафа в большинстве случаев установлен обычный провод и вилка на 16 А (при независимом подключении), поэтому потребуется только розетка. У варочной панели вилки нет, поэтому подбирают и вилку, и розетку.
Для более мощных однофазных моделей варочных поверхностей (от 3,6 до 7 кВт) выбирают силовую розетку с характеристиками 32 А/220 В и специальную вилку на 32 А.
Комплектующие
Список комплектующих для однофазной схемы включает:
- Кабель 3х4 или 3х6. Сечение подбирают исходя из мощности техники.
- Коробку или подрозетник. Для настенного монтажа выбирают накладную коробку. Ее характеристики должны совпадать с розеточными. Если монтаж внутренний, выбирают специальный подрозетник.
- Автоматы и УЗО. На каждую мощную единицу кухонной техники подводят свою линию подключения к щитку электропитания. Это означает, что требуются автомат и УЗО для безопасного подсоединения кабеля и защиты от поражения током. Автоматы подбирают в соответствии с характеристиками плит и розеток.
В итоге схема подключения кухонной техники к щитку питания будет выглядеть примерно так (Схема 2).
Трехфазное подключение
Трехфазный прибор требует питания с вольтажом в 380 В и трехфазную розетку на 20 А (при мощности не выше 3,5 кВт) и 32 А при мощности прибора от 3,6 до 7 кВт. Если в комплектации к варочной панели вилка не прилагается, подбирают также трехфазную вилку с соответствующей силой тока.
Комплектующие
Список комплектующих для трехфазной схемы:
- Кабель. Трехфазный силовой кабель ВВГнг(А) 5х4 для мощных моделей от 4 кВт или 5х2,5, если варочная панель имеет мощность не выше 4 кВт.
- Автоматы и УЗО. Трехполюсный автомат на 32 или 20 А в зависимости от мощности варочной поверхности и четырехполюсные УЗО (для трехфазной сети). УЗО выбираются с превышением на шаг от номинала автомата.
- Подрозетник или коробка. В зависимости от того, каким способом устанавливают точку подключения — наружным или внутренним.
Модели розеток и вилок для осветительных приборов и мелкой бытовой техники не подходят для подключения варочных панелей, духовых шкафов и электроплит. Для такой мощной техники применяют специальные силовые розетки и соответствующие вилки.
Watch this video on YouTube
Электрическая вилка и ее самостоятельная замена
Правильная установка и замена электрической вилки на проводе является важной процедурой для обеспечения безопасности и правильного функционирования электрооборудования. В этом разделе мы рассмотрим пошаговую инструкцию по замене вилки на проводе своими руками
1. Подготовка к замене вилки
Перед началом замены вилки необходимо отключить устройство от источника электропитания и убедиться, что провод не находится под напряжением. Затем следует отсоединить старую вилку от провода, отвернув винты зажима или разрезав провод на непосредственном расстоянии от вилки.
2. Выбор и установка новой вилки
При выборе новой вилки необходимо учитывать ее конфигурацию и соответствие требованиям безопасности. Наиболее распространенными типами вилок являются C6 и C1-B, которые имеют различные конфигурации штыревых контактов.
При установке новой вилки необходимо обратить внимание на правильное подключение проводов. Обычно вилка имеет три зажима или винта для подключения проводов: фазы, нуля и заземления
3. Проведение замены вилки
- При необходимости, с помощью ножа снимите оболочку провода на небольшом участке, чтобы обеспечить доступ к отдельным проводникам.
- Проверьте состояние проводника. Если он имеет повреждения, оборван или изношен, рекомендуется его заменить.
- Получите доступ к контактам внутри новой вилки, разобрав корпус с помощью отвертки.
- Присоедините провода к соответствующим контактам вилки. Обычно фазный провод подключается к контакту с буквой L, нулевой провод – к контакту с буквой N, а провод заземления – к контакту с символом земли.
- Плотно затяните винты или зажимы, чтобы обеспечить надежное соединение проводов с вилкой.
- Соберите корпус вилки и закрепите его винтами или защитным зажимом.
4. Проверка и испытание
После установки новой вилки рекомендуется проверить правильность подключения проводов и отсутствие повреждений. Для этого можно включить устройство и убедиться в его нормальной работе.
Важно помнить, что самостоятельная замена электрической вилки требует соблюдения правил безопасности и знания особенностей электрической проводки. Если у вас возникают сомнения или потребность в дополнительной помощи, рекомендуется обратиться к квалифицированному электрику
Ремонт вилки газонокосилки
Штепсели газонокосилок эксплуатируются в условиях открытого воздуха. Попавшая внутрь влага способна ухудшить электрический контакт и привести к перегреву. В результате токопроводящие штыри плавят пластиковый корпус вилки и смещаются с исходного положения.
Для ремонта вилку потребуется разобрать. Здесь возможны первые проблемы. Производители газонокосилок используют нестандартные саморезы. Их практически невозможно раскрутить обычной крестовой отверткой. Выйти из положения можно, высверлив шляпку самореза. Перед этим все же стоит поискать в магазинах подходящую отвертку.
Выключатель газонокосилки с вилкой
Другая проблема — сместившиеся от нагрева проводящие штыри. Перед ремонтом их необходимо очистить от накипи. После можно зафиксировать эпоксидным клеем. Желательно подобрать клей, выдерживающий высокие температуры.
