Как самостоятельно заменить розетку в квартире

Отключение проводов

Прежде чем приступить к замене розетки, необходимо убедиться, что электрический провод отключен от источника питания

Это очень важно для вашей безопасности, чтобы избежать поражения электрическим током

Для отключения проводов выполните следующие шаги:

1. Откройте электрический щиток в вашем доме.
2. Найдите предохранители или автоматические выключатели, отвечающие за подачу электричества в нужную комнату.
3. Выключите предохранители или переведите автоматические выключатели в положение «Выключено».
4. Убедитесь, что электрическая цепь, в которой находится розетка, действительно отключена, проверив работу соседних розеток или ламп в комнате.

После выполнения этих шагов вы можете быть уверены, что электрическая цепь, в которой находится розетка, отключена и можно приступать к безопасной замене розетки.

Выбор новой электророзетки

Обычная бытовая розетка в российских условиях должна быть рассчитана на следующие параметры:

• по напряжению – на 220-240 В;
• по току – 10-16 А для обычных устройств.

Для подключения бытовых приборов повышенной мощности (электрические плиты и духовки, бойлеры, варочные панели и т.д.) используются силовые розетки на 32 А и более – устойчивые к нагреву устройства с более мощными контактами.

Если кабель имеет заземляющую жилу, то и розетку нужно приобретать с заземляющим контактом. Наличие заземляющей жилы – обязательное условие для розеток в помещениях с повышенной влажностью, при подключении мощных бытовых приборов, а также агрегатов, использующих при работе воду (стиральные и посудомоечные машины).

В зависимости от конструкции новой розетки, крепление проводов к её контактам может выполняться с помощью винтов или посредством безвинтовых зажимов.

Винтовое крепление может быть рассчитано на две конфигурации конца провода:

• U-образная – изгиб в виде петли;
• прямая оконечность.

Подключение розетки с петлевой фиксацией проводов потребует определённого времени – сформировать круглогубцами петли на концах жил, полностью открутить винты зажимов и закрутить их после вставки петель. Но такая конструкция, в виду большой площади соприкосновения контактов, обеспечивает прочное и надёжное подключение розетки.

Запитать розетку с винтовым креплением прямого конца провода значительно проще – оконечность жилы зачищается от изоляции, вставляется в направляющую и затягивается отвёрткой.

Электророзетки с креплением жил в контактах безвинтовым способом подключаются максимально быстро – зачищенный проводник вставляется до упора в направляющую плоскопружинного зажима, конфигурация которого обеспечивает хороший контакт и прочное соединение. Клеммы такой конструкции называют также автоматическими.

Выключение электрического тока

Перед началом работы по замене сгоревшей розетки, необходимо выключить электрический ток, чтобы обеспечить безопасность.

Следуйте этим шагам, чтобы правильно выключить ток:

1. Перед тем, как начать, убедитесь, что вы знаете, какие предметы находятся под напряжением и могут представлять опасность.
2. Найдите электрический щиток в вашей квартире или доме.
3. Откройте дверцу щитка.
4. Найдите автоматический выключатель или предохранитель, соответствующий розетке, которую вы собираетесь заменить.
5. Нажмите на автоматический выключатель или вытяните предохранитель, чтобы выключить ток в этой части дома.
6. Убедитесь, что электрический ток действительно выключен, проверив розетку или светильник с помощью проверенного прибора, например, фонарика или мультиметра.

Помните, что безопасность всегда должна быть на первом месте. Если вы в нерешительности или не уверены в своих навыках, лучше обратиться за помощью к квалифицированному электрику.

Порядок работ

Работы производятся в следующем порядке:

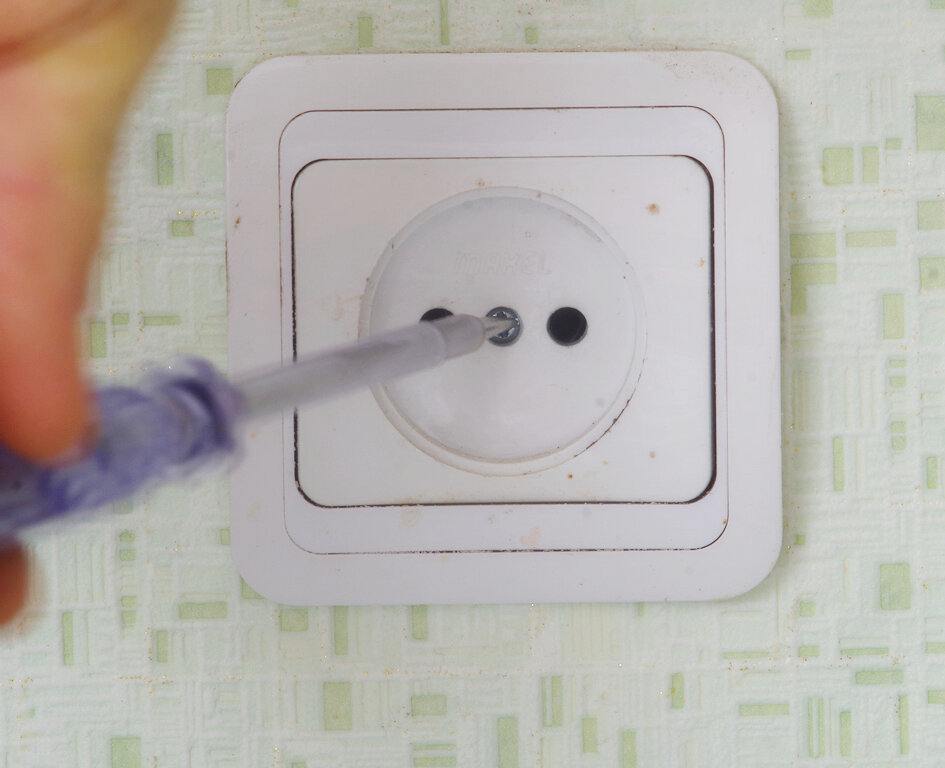

Открутив центральный или два боковых винта на передней панели розетки, осторожно снимаем верх. Ослабляем крепежные винты или болты распорных пластин, которые удерживают розетку в коробке. Вынимаем старую розетку из гнезда и, открутив винты, которые закрепляют токоведущие жилы, удаляем механизм, пришедший в негодность

Вынимаем старую розетку из гнезда и, открутив винты, которые закрепляют токоведущие жилы, удаляем механизм, пришедший в негодность.

По окончании демонтажа старой розетки производим работы в обратном порядке:

1. Заводим концы проводов в клеммы новой розетки, плотно закрепив их винтами, иначе плохой контакт может повлечь за собой перегрев и сгорание розетки и включенной в нее вилки питания электроприбора. Если в используемой модели имеется контакт для провода заземления, то необходимо внимательно следить за правильностью подключения всех контактов к соответствующим клеммам. С этой проблемой легко разобраться, если знать, что в соответствии с принятой маркировкой фазный провод имеет изоляцию черного или коричневого цвета, рабочий нуль, синего, а провод заземления, желто-зеленого цветов.
2. Аккуратно уложив провода в коробке, утапливаем ее в гнездо и вкручиваем попеременно винты распорочных пластин, чтобы розетка жестко села внутри.
3. Закручиваем крепежные винты, которые помогают избежать выпадения розетки из коробки при частом и длительном использовании.
4. Устанавливаем на место и завинчиваем винты для верхней крышки розетки.
5. Включив питание, проверяем наличие тока и работу нового устройства.

Довольно часто в помещениях, где возникает необходимость в подключении в сеть электропитания сразу нескольких приборов, устанавливаются двойные розетки. Если перед вами возник вопрос, как правильно самому поменять двойную розетку, то стоит заметить, что описанный выше порядок работ по монтажу новой одинарной розетки полностью применим и к установке изделия с двойным входом. Отличие состоит лишь в том, что внутри коробки используется параллельное подключение гнезд.

Бывает и так, что при монтаже розетки с двумя контактами необходимо подсоединить четыре провода, оставшихся от старой разводки

Правильный демонтаж старой розетки

Перед тем, как совать свои руки к электричеству, необходимо обесточить весь дом или, по возможности, ту комнату, где будут проводиться работы по замене розетки. Убедитесь в том, что в розетке нет напряжения. Теперь можно приступать к ее демонтажу со стены. Выковырять розетку можно чем угодно, а вот, чтобы установить в новом месте – нужны специализированные инструменты.
Материалы и инструменты, необходимые при переносе розеток:

1. Отвертки.
2. Пассатижи.
3. Канцелярский нож.
4. Перфоратор.
5. Кольцевой резец.
6. Штробильная лопатка.
7. Монтажная коробка.
8. Розетка в сборе с рамкой.
9. Трехпроводной кабель 2.5 мм².
10. Кабельная соединительная муфта.
11. Шпаклевка
12. Шпатель.
13. Дюбеля для фиксирования монтажного блока розетки.
14. Удлинитель.

Имея при себе этот минимальный набор материалов и инструментов, вы с легкостью сможете перенести розетку своими руками. Не будем писать много лишней информации, перейдем сразу к делу. Вашему вниманию представляем саму пошаговую инструкцию.

ШАГ 1: обесточиваем розетку. Как мы уже говорили, перед началом всех работ (даже по демонтажу старой розетки) необходимо отключить напряжение в доме или непосредственно в той комнате, где будет происходить перенос розетки со штроблением. Отключаем автомат или выкручиваем предохранительные патроны со щитка. Проверить это можно специальной отверткой с сигнальным диодом. Также можно проверить напряжение в розетке любым устройством, которое питается от 220 Вольт. Если оно не работает, то можно приступать к демонтажу.

ШАГ 2: лицевая панель. Чтобы добраться до сердцевины и основной части розетки, для начала нужно открутить лицевую (облицовочную) часть розетки. В основном она держится на 1-2 винтиках под крестовую отвертку. Снимаем ее и переходим к следующему шагу.

ШАГ 3: основание розетки. Для того, чтобы перенести розетки на кухне или в любой другой комнате, необходимо добраться до проводов питания. Они подключены к токопроводящим элементам розетки, которые находятся в основной части розетки. В свое время, она держится в монтажном блоке при помощи специальных лапок, которые при закручивании распираются, и впиваются своими острыми краями в монтажную коробку. Откручиваем два винтика, лапки ослабевают, и основание розетки без труда выходит с монтажной коробки.

ШАГ 4: проводка. Как перенести розетку в стене и подключить ее? Теперь необходимо отключить провода от токопроводящих элементов розетки. На старых розетках была всего лишь два провода. Ноль и фаза. Но, современные требования безопасности предусматривают третий провод – земля. Естественно, не все его подключают. Отключаем провода от токопроводящих элементов розетки, и отсоединяем основание розетки. Проводку ни в коем случае не переплетаем между собой.

ШАГ 5: монтажная коробка. Можно ли перенести розетку без извлечения монтажной коробки со стены? Конечно можно. Но мы посчитали, что ей там не место, и поэтому решили удалить ее навсегда. Теперь пришло время навсегда вытащить со стены монтажную коробку под розетки. Она нам уже в том месте не понадобится. В некоторых случаях бывает, что она просто запрессована в стену, но бывает и такое, что она фиксируется дюбелями. Находим свой верный путь извлечения монтажной коробки со стены, и вытаскиваем её.

На этом демонтаж старой розетки и монтажной коробки завершено. А пошаговая инструкция, как перенести розетку в другое место – нет. Мы выполнили лишь половину работы. И то, это была её самая быстрая часть. Ведь ломать не строить. Поэтому, мы не опускаем руки, и переходим к самому сложному и основному процессу по установке розетки в другом месте. Сейчас будет немного пыльно. Желательно убрать или накрыть все мягкие вещи и мебель в комнате. В нашем случае все делается в абсолютно пустой комнате, и таких манипуляций делать не нужно.

Правила и нюансы монтажа

Казалось бы, монтаж розетки в комнате довольно простое задание, с которым справится каждый мужчина. Однако и эта задача имеет множество разных нюансов и правил. Придерживаясь которые вы обезопасите себя от неприятностей. Способ установки розетки всегда одинаковый . Он выполняется в несколько этапов:

• Подготовка и прокладка кабеля.
• Вырез ниши под розетку.
• Монтаж корпуса «подрозетника».
• Подключение контактов.
• Установка декоративной крышки

Начать монтаж, рекомендуется с выбора нужной схемы прокладки. В условиях ремонта, это даст возможность в любую секунду добавить еще одну розетку. Это очень удобно, ведь потом не нужно ломать голову от куда бы провести дополнительную запитку.

Завершение монтажа

Последними этапами будут установка крышки, включение вводных автоматов и проверка розетки индикатором напряжения. Порядок проверки можно и изменить – сначала включить автоматы, проверить контакты розетки, работоспособность заземления (если оно есть) а потом уже устанавливать крышку и декоративную планку. Делается это для того, чтобы не пришлось заново отключать автоматы, обесточивать квартиру и разбирать розетку, если окажется что с проводкой нет контакта.

Последнее, что можно проверить – не выскакивает ли розетка из подрозетника. Для этого надо просто несколько раз вставить и вынуть из нее штепсель. При наличии хоть малейших смещений надо пересматривать крепления.

Если все в норме, то свой дебют в роли электрика можно считать выполненным – производится устранение «творческого беспорядка» и замена розетки на этом завершена.

Монтаж розетки поэтапно

1. Иногда длины проводов, торчащих из стены, бывает недостаточно – к примеру, если при замыкании они обгорели, и их пришлось сильно обрезать. В этом случае алюминиевые жилы удлиняют пайкой или с помощью самозажимной клеммы. Для медных проводов также лучше использовать клеммы, хотя допускается и плотная скрутка. Место удлинения после пайки тщательно обматывается изолентой.

Удлинение проводов с помощью клемм

2. Наращивать напрямую алюминиевый провод медным категорически запрещено. Из-за разницы удельного сопротивления этих металлов может произойти замыкание. Сделать это можно только с помощью болтовых или зажимных клемм.

Скручивание алюминия с медью запрещено

3. Если провода слишком длинные и не помещаются в розетку, их обрезают. Но не переусердствуйте – небольшой запас все же оставить нужно.

4. Снимаем с новой розетки декоративную панель (крышку), открутив винт по центру.

5. Прикручиваем концы оголенных проводов предназначенными для этого крепежными винтами таким образом, чтобы незачищенная часть жилы выступала только на пару миллиметров. Фазу крепят в правой части, а ноль в левой.

Крепление розетки

6. Не забываем про провод заземления. В этом случае риск поражения током при контакте с неисправным электроприбором значительно снижается. Крепление для него (клемма) находится в центре розетки.

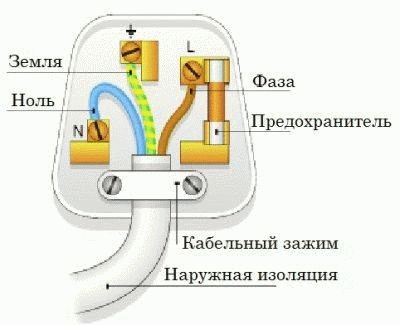

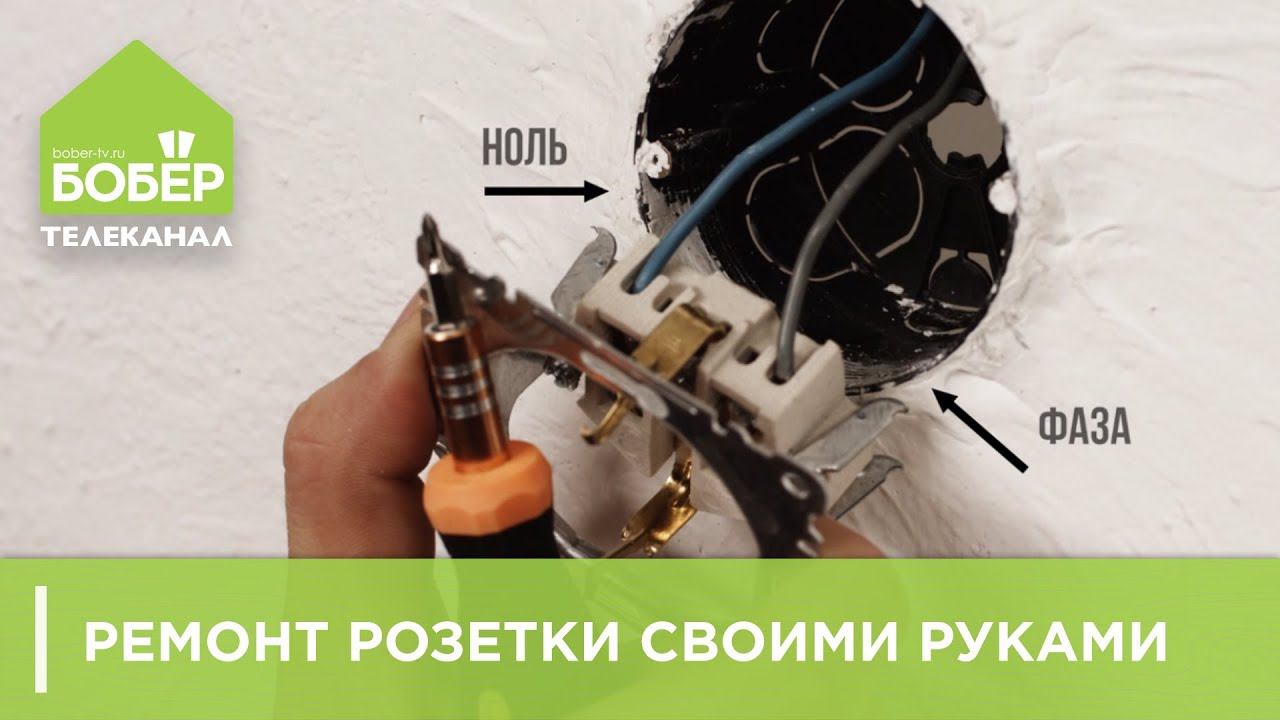

Подключение заземления, ноля и фазы

7. В евророзетках вместо винтов для крепления проводов предусматриваются замки. Кончики проводов перед вставкой в этом случае предварительно сгибаются в виде букв L или C.

Прикручивание проводов

8. Аккуратно вставляем внутреннюю часть розетки в подрозетник и закручиваем винты распорных планок. Чтобы розетку не перекосило, лучше завинчивать обе стороны поочередно.

9. Накладываем на нее декоративную панель, выравниваем розетку по горизонтали и вертикали, а лишь затем затягиваем винт до упора, но не слишком туго, чтобы пластик не лопнул.

10. Подключаем питание на щитке и проверяем подвод электричества к нашей розетке, вставив в нее вилку любого электроприбора.

Крепим провода правильно

Инструкция к установке

устройствоУстановка евророзетки:

1. Удаляем изоленту. Измеряем глубину отверстия, предназначенную для кабеля. Если размер не совпадает нужно зачистить защитный слой резины. Оголенный кабель должен совсем немного выступать из отверстия;
2. С помощью прижимного винта вставляем первый провод. Фиксация должна быть очень надежная. Если этого не будет, розетка довольно быстро перестанет работать. Чтобы это сделать кабель нужно аккуратно потянуть, он не должен двигаться из стороны в сторону;
3. Повторяем эту же процедуру со вторым проводом. Нельзя забывать про аккуратность при оголении проводов.
4. В случае если была куплено оборудование с заземлением, необходим специальный кабель. Он есть не во всех жилищах. В новых домах или квартирах после ремонта такой кабель, как правило, присутствует. Вставляется кабель в верхнее отверстие механизма. Если дом старый и провода с заземлением нет, то выполнять данный пункт не требуется. Нужно учесть, что оборудование без заземляющего провода сможет подавать электричество не во все виды вилок. Поэтому стоит задуматься о его проведении;
5. Основное подключение сети завершено. Далее следует установить механизм в отверстие стены и зафиксировать с помощью расторопных лапок. Снаружи устанавливается защитная панель из пластмассы.

Установка, требующая наличия нового подрозетника:

1. Новая коробка требуется тогда, когда не получается зафиксировать лапки на старом подрозетнике. Выше указывалось, что при демонтаже проверяется, подходит ли новая коробка в старое углубление. Следовательно, на этапе монтажа новая конструкция должна идеально входить в стену. Чтобы подрозетник крепко держался, нужно залить его специальным раствором, например клеем.
2. Фиксация нового механизма зависит от конструкции. Это будут расторопные лапки или винты, которые прикручиваются к самой коробке.
3. Оголяем провода. Делается это как и в первом варианте.
4. Подсоединяем кабели к общему механизму. Защитная рамка при этом не снимается, а также остается, скреплённая с оборудованием.
5. Прикручиваем винты сверху и по бокам. Устанавливаем наружную пластмассовую панель и раму. Монтаж завершён.

Выключение электропитания

Перед тем, как начать менять розетку, необходимо обязательно выключить электропитание в помещении, чтобы избежать поражения электрическим током. Это важный шаг, который нужно соблюдать для вашей безопасности.

Процесс выключения электропитания может немного отличаться в зависимости от системы электроснабжения в вашем доме. Вот несколько способов, как это можно сделать:

• Выключите электропитание на розетке, подключенной к розетке, которую вы планируете заменить. Для этого достаточно повернуть выключатель в положение «Выключено».
• В случае отсутствия возможности выключить электропитание на розетке, связанной с заменяемой, можно выключить общий автоматический выключатель на электрощитке. Обычно он расположен в специальном щитке или ящике неподалеку от ввода в ваш дом.
• В некоторых случаях, для полной безопасности, рекомендуется отключить электричество на весь дом, выключив главный выключатель на электрощитке.

После того, как вы выключили электропитание, убедитесь, что источник питания действительно отключен, проверив работу других электроприборов в вашем доме или воспользовавшись тестером напряжения.

Тип подключения

Как правильно подключить розетку (розетки), исходя из количества и характеристик электроприборов, которые будут к ним подключаться? Для начала надо выбрать тип подключения. Их два:

• «шлейф», или последовательное подключение;
• «звезда», или параллельное подключение.

«Шлейф» — подключение каждой следующей розетки фактически от предыдущей. Это касается нуля, фазы и заземления. Таким способом удобно собирать в один ряд, вертикальный или горизонтальный, до пяти и больше розеток. Недостаток – выполнять подключение мощной техники к таким розеткам не рекомендуется.

«Звезда» — при этой схеме подключения розетки она подводится напрямую к распределительной коробке. Выполняется она так:

1. С помощью специальных колпачков, обычной изоленты или других устройств к проводу питания в распределительной коробке подсоединяется нужное количество проводов, ведущих к розеткам;
2. Каждая розетка получает свои провода из распределительной коробки, что позволяет подключать устройства с большим энергопотреблением без риска для самой розетки;
3. Чтобы осуществить такое подключение, следует выбирать провода, которые меньше сечением и возможностями, чем провод, подведенный к распределительной коробке. Например, если к коробке идет кабель на 25А сечением 2,5 кв. мм, к нему можно подсоединять провода на 16А сечением 1,5 кв. мм.

Порядок установки

Следующим этапом станет установка нового устройства.

Необходимо убедиться в том, что установочная коробка-подрозетник в удовлетворительном состоянии и может быть использована в дальнейшем. Если на корпусе подрозетника имеются трещины или пластмасса имеет оплавленные участки, то потребуется замена подрозетника. Для проведения этой работы следует аккуратно плоскогубцами извлечь старый подрозетник из углубления в стене. В новом подрозетнике следует продавить надрезанное отверстие, в которое будет помещён силовой кабель. После того как провод будет продет в отверстие, подрозетник устанавливается в углубление стены. При этом его корпус должен полностью поместиться в установочном месте и не выступать за плоскость стены. Если же высота окажется больше глубины отверстия, то в этом случае необходимо углубить установочное место с помощью специальной насадки для дрели. Установленный подрозетник следует зафиксировать с помощью гипсового раствора. Смесь застывает очень быстро и уже через 10—15 минут можно приступать к следующему этапу по установке.

Если в доме установлена старая алюминиевая проводка, то, особенно при многократном сгибе металлической жилы, может произойти обрыв проводника. Если уже произошла такая неприятность или если после визуального осмотра провода место контакта вызывает сомнения в механической прочности материала, кабель укорачивается на расстояние деформированного или отломанного проводника. После проведения такого купирования, провод, при необходимости, можно нарастить с помощью клемника и отрезка медного кабеля, сечение которого может быть немного меньше сечения алюминиевого проводника.

В новой розетке следует установить контакты в крепёжные клеммы и надёжно зафиксировать жилу провода с помощью винтов. При этом следует точно повторить расположение проводов, которые были установлены в старой розетке, на новом устройстве. Если розетка, которая была установлена ранее на этом месте имела заземление, то при установке новой, этот проводник должен быть обязательно подключён именно к заземляющей клемме.

После того как все имеющиеся в наличии проводники будут подключены и надёжно зафиксированы в новой розетке, это устройство помещается в полость установочной коробки. Затем равномерно закручиваются винты, которые выдвигают лапки-фиксаторы, до значительно упора, что “говорит” о надёжной фиксации розетки в стене.

Завершающий этап — установка лицевой пластмассовой части. Для этой цели  до упора отвёрткой закручивается ранее снятый болт

При этом важно надёжно зафиксировать внешнюю часть, и в то же время не перетянуть крепёжный элемент, ведь чрезмерное усилие при закручивании резьбовых соединений может привести к деформации резьбы или механическому повреждению пластмассы.

В деревянных домах, а также при организации электрификации таких объектов, как гараж, подвал и теплица, устанавливаются розетки внешние или накладные, которые тоже не вечны и выходят из строя при регулярной эксплуатации.

Замена накладного устройства занимает меньше времени и осуществляется в таком порядке:

1. Выключаются “пробки” или “автомат”.
2. Индикатором проверяется отсутствие напряжения в проводнике, который подключён к внешней розетке.
3. Выкручивается болт, который удерживает накладную пластмассовую часть розетки.
4. Выкручиваются шурупы, которыми прикручена внутренняя часть розетки к стене.
5. Жилы силового кабеля отсоединяются от клемм.
6. С новой розетки снимается накладная панель. Для этого откручивается винт, который находится в середине накладки.
7. Шурупами внутренняя часть розетки фиксируется к стене.
8. В клеммы вводится проводник, крепление затягивается с помощью винтов.
9. Устанавливается внешняя пластмассовая панель, затягивается крепёжным винтом.

Работа по установке внешней розетки завершена.

Углубленный подрозетник

Первое правило касается самого подрозетника. Если вы монтируете не конечную, а проходную розетку, то есть ту, на которой кабель не будет заканчиваться, а идти дальше вниз или вбок, к другим розеткам или выключателям, всегда используйте углубленные подрозетники.

Стандартный идет глубиной 45мм, а вам нужно брать 60мм. Это необходимо для компактного размещения проводов, в особенности жилы заземления (почему именно ее, будет сказано ниже).

Не старайтесь запихать все проводники, что называется впритык. Никакой пользы от такой экономии не будет, а только один вред.

Вот фото стандартной розетки утопленной в стандартном подрозетнике.

Все пространство, которое остается внутри нее для монтажа проводов – около 1см. Если же вы используете модель глубиной 60мм, то вам добавится целых 1,5см глубины монтажа.

Почувствуйте, что называется разницу.

Особенности установки двойной розетки

Различают 2 механизма подключения такого оборудования. Первый подразумевает в себе 2 выхода электропитания из одной точки. Это крайне небезопасный вариант.

Связанно это с тем, что сила тока остается неизменной, а напряжение и нагрузка возрастают. Из этого следует, что такой вариант недолговечен. Кроме того, креплений у механизма значительно меньше, чем у одинарного варианта, поэтому контакт с вилкой будет более слабый.

Двойные отверстия лучше выводить из разных точек. Это значит, что наружная панель будет двойная и соединена вместе, а внутри источники питания будут разными.

В этом случае риск скачка напряжения и удара током является таким же, как и в одинарных розетках, т.е. почти равен нулю.

Следует учитывать и то, где именно будет, установлен такой механизм.

Так, например, при установке в бетонную стену, небольшое количество отверстий для крепления не имеет значений, т.к. основа очень крепкая.

Стены, выполненные из ДСП, ОСБ или ДВП не смогут долго удерживать в себе такое оборудование, со временем механизм начнет вываливаться.
