Теплый водяной пол под плитку: инструкция по монтажу

Укладка плитки на теплый пол

Укладка плитки производится шпателем с зубцами. Потребуются также: пластиковый ограничитель, грунтовая смесь, затирка.

• Плитка устанавливается на ровное, чистое полотно. Первоначально отыскивается центр помещения, от него работа пойдет в разных направлениях. Нужно производить постоянный контроль строительным уровнем.
• Нанесение клеевого состава на плитку при помощи зубчатого шпателя, с герметическим составом по краям. Происходит ровное распределение по поверхности. Должна быть двойная герметизация. Его излишки убираются при помощи тканого лоскута. Повтор действия до последнего момента укладки.

Установка крестообразных ограничителей промеж плиток.

После укладки дается время для высыхания, не менее 12 часов.

Подготовка к завершению монтажа

Закрепить трубы к армирующей сетке можно пластиковыми стяжками.

Нужно учитывать, что трубы под воздействием горячей воды могут расширяться, поэтому крепить к арматуре нужно не очень плотно, чтобы они не деформировались.

Нужно остерегаться пережатий полиэтиленовых труб, белых полос – заломов.

С таким дефектом трубу укладывать нельзя, так как есть риск прорыва в месте залома.

Система будет работать эффективно, без протечек, если контура укладывать единой целой петлей, без стыков и хомутов на трубах. Контура присоединяем к коллектору компрессионным фитингом.

Опрессовка системы

Когда система смонтирована, ее нужно опрессовать (провести гидравлические испытания) под рабочим давлением для выявления повреждений.

В систему заливается вода и в течение 24 часов подается давление 5-6 бар. Проверить трубы на герметичность можно, заполнив систему водой, а также можно осуществить проверку воздушным компрессором. Если протечек и расширений труб нет, то можно заливать стяжку.

Под керамическую плитку стяжка должна быть толщиной в 3-5 см. Кладка плитки на бетонную стяжку возможна только спустя месяц.

Иногда, если нужно ускорить процесс сушки, можно подключить систему, но температура воды в трубах при этом не должна превышать 30°С.

Включать теплые полы можно при необходимости, при этом первый прогрев может занять несколько дней.

Способы монтажа

Наиболее распространено применение бетонной стяжки. Трубы под водный пол имеют значительно больший диаметр по сравнению с электрическим кабелем, спрятать их в слой плиточного клея невозможно. Кроме того, при толщине 16 мм их необходимо заливать сверху слоем не менее 30 мм.

Стяжку можно сделать тоньше, если уложить трубы в пазы, выполненные в листах из пенополистирола (рис. ниже). Для улучшения теплоотдачи трубы закрываются алюминиевыми листами.

Стяжка из пенополистирола

Таким образом решаются одновременно две задачи: утепление снизу для снижения потерь тепла и уменьшение нагрузки на перекрытие. Способ подходит для плитки, если ее приклеить к ГВЛ.

Какой тип теплого пола лучше подойдет под плитку

Для того, чтобы качественно сделать теплый пол под плиткой, следует выбрать тип нагревательных элементов из двух возможных вариантов:

• электрические;
• водяные.

В квартирах с централизованным теплоснабжением устраивать водяной напольный обогрев не имеет смысла. Подключать контур к центральному стояку, как и к сети ГВС, запрещается нормативными документами, поскольку это считается вмешательством в работу данных систем. По этой причине для плитки более всего подойдет электрический теплый пол. Его потребляемая мощность будет невелика, что вполне приемлемо для квартирной электросети. Опять же, греющий контур всегда можно выключить на то время, когда ванная не используется.

Другое дело, когда в частном доме установлен индивидуальный источник тепла. Тогда нет смысла оплачивать электроэнергию, а проще установить теплый пол с водяными нагревательными элементами. Такое решение вполне логично, если в смежных комнатах тоже планируется выполнить водяные контуры, или же здание находится на стадии строительства и полы в ванной еще не сделаны. Здесь надо учесть один момент: в связи с тем, что теплопроводность керамического покрытия лучше, чем у деревянного паркета, линолеума или ковролина, шаг укладки труб контура под плитку должен быть больше (до 35 см).

Водяной теплый пол своими руками

Как смонтировать водяной теплый пол

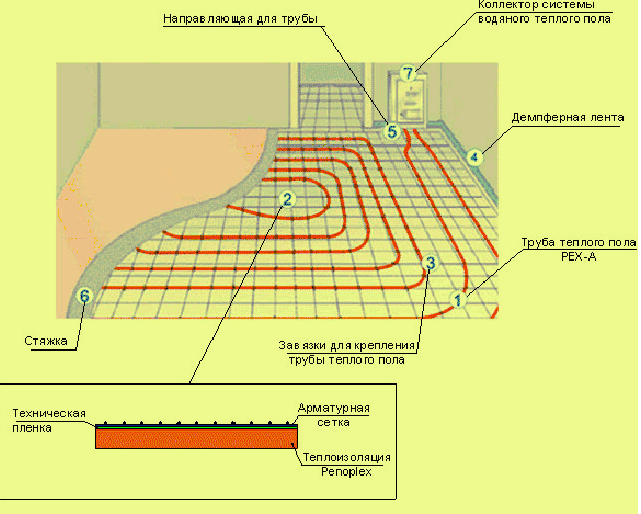

Водяной теплый пол — схема

1. Первый этап – подготовка и выравнивание поверхности. Черновой пол очищают от мусора и устраняют все перекосы, чтобы избежать в дальнейшем неравномерного прогревания пола.
2. Далее настилаем полиэтиленовую пленку, закрепляя ее края скотчем.
3. Чтобы уменьшить теплопотери, укладываем слой теплоизоляционного материала (пробка, минеральная вата и т.п.) и армирующую сетку.

4. Производим монтаж. Для этого разбиваем все помещение на участки (площадь не более 40 квадратных метров и соотношение сторон не более чем 1 к 2).Укладываем компенсационные швы из вспененного полиэтилена и демпферной ленты между границами участков и вдоль стен (высота швов до 20 см). Далее крепим трубы к армирующей сетке и устанавливаем коллекторный шкаф.

5. Трубы необходимо залить бетонной стяжкой. Толщина стяжки без армирующей сетки – 5 см, с таковой – 3 см. Смешиваем цемент, песок, полипропиленовую фибру и водный раствор пластификатора.

6. Заливаем раствор между установленных «маяков», в процессе заливки обязательно прокалывая цемент проволокой во избежание появления пузырей. После заливки стяжки, смачиваем ее водой три дня, по истечении трех дней еще раз обильно увлажняем стяжку, накрываем е пленкой и оставляем на две недели. Когда стяжка высохнет, можно производить укладку керамической плитки.

Монтаж труб теплого водяного пола

Следующая операция – монтаж креплений и трубопроводов. Трубы могут крепиться при помощи арматурной сетки или же посредством плит утеплительного материала. Ячеистая сетка укладывается прямо поверх теплоизоляции, а трубопроводы фиксируются хомутами. Если же используются плиты, то их укладка осуществляется посредством рельс, которые крепятся к верхнему слою теплоизоляции при помощи специальной ленты.

В процессе укладывания водяного теплого пола под плитку технология монтажа должна соблюдаться очень внимательно. При проектировании нужно помнить, что трубопроводы рекомендуется укладывать возле стен, а не через центр помещения. Оптимальный шаг укладки составляет 10 см, а возле дверных и оконных проемов его можно увеличить до 12 см. Кроме того, для монтажа теплого пола настоятельно не рекомендуется применять трубы суммарной длиной свыше 100 м.

Очень важно выбрать подходящую схему монтажа контура, причем выбирать придется из следующих вариантов:

• Параллельная схема, при которой трубы раскладываются змейкой, что позволяет создать эффективное отопление только в небольших помещениях;
• Спиральная схема, в которой нагревательный и возвратный контур расположены через один, что дает возможность обеспечить равномерный прогрев любого помещения, независимо от его площади.

Один край контура подводится к коллектору, а второй размещается в соответствии с выбранной схемой, и только после этого соединяется с коллектором и обратным трубопроводом. На этом укладка водяного теплого пола под плитку окончена – остается лишь протестировать его на предмет герметичности и работоспособности.

Чтобы убедиться в нормальном функционировании системы, ее нужно заполнить теплоносителем и оставить на сутки в условиях рабочего давления. Если по истечении указанного срока давление не изменится, то систему можно сдавать в эксплуатацию.

Водяной теплый пол под плитку

Как говорят опытные мастера, каждое напольное покрытие требует индивидуального подхода, когда предполагается укладка теплого водяного пола. Под плитку так же нужно составлять слои «пирога» в правильной последовательности.

Устройство водяного пола под плитку:

После того, как черновое покрытие выравнено, первым укладывается гидроизоляция. Материал подложки теплого водяного пола напрямую зависит от того, на что он будет ложиться. Если это стяжка, то можно обойтись рубероидом или полиэтиленом. Для конструкции без стяжки потребуется гидроизоляционная мембрана.
В качестве утеплителя рекомендуется использовать пенополистирол, а для простоты укладки лучше, если он в матах. Базальтовая вата так же обладает прекрасными свойствами, но класть ее под водяной пол рискованно, так как в случае утечки или просто образования конденсата, она впитает влагу и потеряет свои теплоизоляционные свойства.

Отражающий слой, если утеплитель использовался без него

Фольгированное покрытие направит тепло в сторону потолка, что значительно сократит потери тепла.
Трубы.
Для плитки важно, чтобы поверхность была ровной и сплошной, поэтому либо над шлангами кладется стяжка, либо листы влагостойкого ДСП или гипсокартона.

Так выглядит устройство теплого пола (водяного) под плитку.

Весь «пирог» — это достаточно высокая конструкция. Чтобы заранее вычислить, какая будет толщина теплого водяного пола под плитку, нужно знать параметры стяжки.

Для этого напольного покрытия она составляет:

1. Минимум 6.5 см, если плитка хорошо переносит высокие температуры.
2. Над трубами стяжка должна составляет не менее 10 см.

Эти параметры нужно учитывать, перед тем, как покупать утеплитель и гидроизоляцию, иначе помещение станет значительно ниже относительно потолка.

Плюсы и минусы

Каждый потребитель желает обладать обогревателем, который бы давал максимум тепла при минимуме затрат. Теплый водяной пол, хотя удовольствие не из дешевых, тем не менее, пользуется неизменным спросом и любовью у народа.

Это связано с теми плюсами, которыми он обладает:

• высокая эффективность системы;
• даже новичок сможет уложить теплый пол под плитку (водяной) своими руками;
• возможность обогревать помещения не только в качестве дополнительного, но и основного источника тепла;
• он предотвращает появления плесени или вредных микроорганизмов в помещениях с повышенной влажностью;
• если пустить по трубам холодную воду летом, то это поспособствует охлаждению помещения.

Среди минусов подобной конструкции – ее высокая стоимость, хотя на отечественном рынке такой выбор уже готовых комплектов теплых полов, что можно значительно снизить расходы, избежав покупки всех элементов системы по отдельности.

Монтаж

Существует последовательность действий, как монтировать слои «пирога» и если ее придерживаться, то конструкция будет и собрана правильно, и работать исправно.

Монтаж теплого пола под плитку:

1. 1. На предварительном этапе требуется подготовить черновое покрытие. Его нужно выровнять и освободить от мусора. Нельзя игнорировать неровности поверхности, так как именно под плитку пол должен быть идеально ровным.
   2. На следующем этапе устанавливается коллектор. Чаще всего его помещают в специальную коробку в нескольких сантиметрах от пола.
   3. Третья фаза – это укладка гидроизоляции. Для этого подходит полиэтиленовая пленка, так как она занимает немного места, по сравнению, например с рубероидом.
   4. Следующее действие – это монтаж утеплителя. Необходим материал с фольгированной стороной, который нужно уложить блестящей поверхностью вверх. Подойдет пенопласт.

      Если монтаж происходит в многоквартирном доме и ниже есть соседи, то толщина утеплителя должна быть не менее 4 см, чтобы не обогревать их потолок.

   5. Закрепление демпферной ленты позволит сдерживать стяжку от сильного расширения при нагреве, поэтому ее нужно закрепить на высоте 20-30 мм от пола.
   6. Следующий этап – это укладка материалов, на которых можно закрепить трубы. Это либо арматурная сетка, либо специальные теплоизоляционные плиты.
   7. Укладка труб осуществляется по заранее выбранной схеме.
   8. Монтаж контура, который одним концом подсоединяется к коллектору, а другим к обратке.
   9. Заливка раствором – это последний этап работы.

До последней стяжки нужно поверить систему на качество работы. Если все в порядке, и за сутки не было утечки, то можно решать, как класть плитку на теплый водяной пол.

Использование керамических покрытий

Самый лучший вариант покрытия для такого типа подогрева полов – это плитка керамическая. Она даже при сильном нагреве остается самым экологичным материалом среди всех используемых для заключительного этапа отделки пола. Также она даже при многократном цикле «нагревание-остывание» не разрушается, обладает максимальными показателями влагостойкости, легко чистится. Кстати, высокая скорость нагрева может быть и минусом использования керамики – не всегда оно является для ног полезным. Плитка как финишное покрытие для водяного пола – оптимальный вариант для тех, у кого постоянно мерзнут ноги и кто часто простывает.

Теплый пол под плитку

В целом же, плитку такого типа можно укладывать в абсолютно любых помещениях, если она устраивает собственника как покрытие. Стоит помнить, что теплые полы обычно обустраиваются там, где контакт ног и пола длительный.

Плитка поверх теплого пола

Однако керамическую плитку выбирать надо с умом. Например, если в помещении полы не будут испытывать значительной нагрузки, то можно укладывать плитку достаточно тонкую. При этом получится добиться максимальной температуры

Рекомендуется при выборе материала обратить внимание на следующие показатели

1. Твердость материала. Она характеризуется так называемой десятиступенчатой шкалой Мооса. В квартиру можно приобретать плитку, относящуюся к 5-6 классу твердости.

2. Водопоглощение. В помещениях, где уровень влажности высокий, укладывается плитка с самым низким значением – не более 3%, для остальных, за исключением кухни, этот параметр может быть любой. Для кухни же рекомендуется использовать плитку со значением водопоглощения, равным 6%.

3. Устойчивость к износу. По этому показателю плитка делится на 5 классов. В помещениях, где воздействие на пол незначительно, можно положить плитку 2 класса, а в остальных комнатах лучше использовать материал 3 или 4 класса.
4. Устойчивость к воздействию химических реагентов. Любая плитка сама по себе – материал достаточно прочный в этом отношении, но особенно актуален данный показатель для полов в гараже, в кухне, в ванной.

Теплый пол под плитку

Также обращается внимание и на пористость материала. Специалисты не советуют использовать материал низкой плотности

Укладка плитки производится на водяные полы таким образом: обустраивается сама система подогрева, которая затем заливается стяжкой на основе цемента. Далее плитка укладывается в соответствии с выбранным рисунком и при помощи специального клея приклеивается к поверхности высохшей стяжки

Важно проверить ровность чернового основания при помощи горизонтального уровня. Включать систему можно только после окончательного высыхания клея, иначе можно испортить качество работ по укладке покрытия пола

Укладка теплого водяного пола под плитку

Возможности водяного пола в квартире

Подключение обогрева через пол к централизованному отоплению в многоэтажках категорически запрещено. Технически это возможно через отдельную систему. Некоторые регионы разрешают подключать теплый пол к отоплению, но здесь требуется экспертиза и получение разрешительных документов. На рисунке ниже представлена схема подключения теплого пола к стоякам. Красным цветом обозначены трубы подачи горячей воды, синим – обратка. Коллектор крепится в шкафу на стене.

Подключение теплого пола к стоякам отопления

Теплые водяные полы под плитку делаются своими руками преимущественно в индивидуальных домах.

Электрический теплый пол в ванную комнату

Системы электрического подогрева помещения отлично подходят для любых помещений, в том числе и тех, в которых эксплуатация водяного теплого пола невозможна или крайне затруднительна. Монтаж и установка электрического теплого пола достаточно проста в своем исполнении, поэтому с ней может справиться любой человек.

Даже девушка справится с этой задачей

Ванная комната – это помещение с высоким уровнем влажности, благодаря которому у негативно воздействующих на ваше самочувствие грибков имеются весьма  хорошие условия для развития. После того, как установлен теплый пол в ванной помещение становится намного суше, что сводит вероятность появления грибка к минимуму.

Как сделать в ванной теплый пол?

Если вы уверены в своих силах, вы можете ознакомиться с технологией установки теплого пола и приступить к самостоятельному монтажу системы.

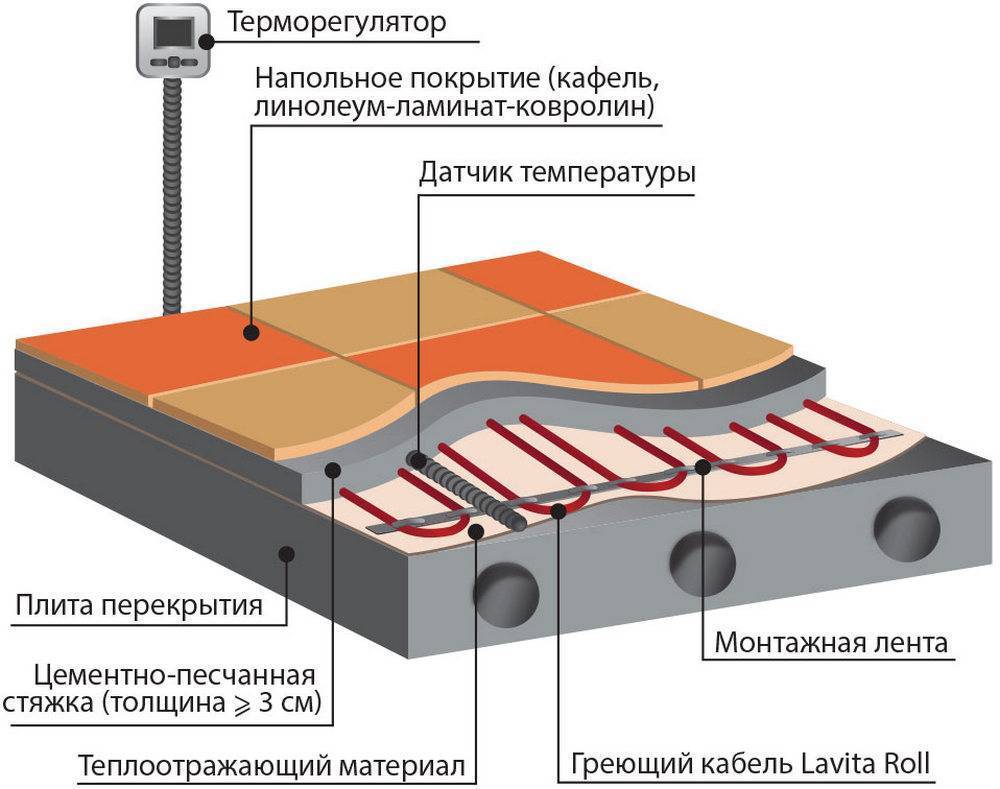

Устройства теплого электрического пола в ванной комнате

По сути, система электрического обогрева пола представляет собой отдельный от основного пола элемент, который монтируется до или во время настилки покрытия. Эта система включает в себя нагревательные кабели или маты, которые укладываются на бетонное основание (либо в процессе укладки новой плитки на старую), после чего крепко приклеивается к старому покрытию. Маты состоят из ткани, с плетеными в нее нагревательными элементами, надежно защищенными и изолированными от воздействия влаги. Чтобы осуществить подключение к электросети, к каждому мату с начала и конца присоединяются свободные провода длиной порядка 4 метров.

Питание системы происходит от сети с напряжением в 220В. За счет встроенного датчика измеряется температурный режим теплого пола в ванной, а необходимый нагрев устанавливается при помощи электронного терморегулятора.

Чтобы маты в точности подходили под различные выступы и углы в помещении, их раскраивают при помощи ножниц, а при укладке используют хлорвиниловый клей. Клеевой раствор высыхает за три дня, по истечении которых можно начинать укладывать плитку. Плиточный клей, на который укладывается плитка, наносится зубчатым шпателем. Более подробно об общей технологии в статье — как сделать теплые полы.

Нанесение клея на электрические маты зубчатым шпателем

Провода температурных датчиков и подводящие провода заводят в трубы, после чего распределительная коробка закрывается крышкой. Наиболее оптимальные способы раскроя с последующей укладкой термоматов – в районе ванны и углах помещения. Если есть необходимость, в матах делают небольшие вырезы, стараясь исключить вероятность повреждения нагревательных элементов.

Запрещается пережимать, сгибать или резать провода. Маты следует приклеивать только на чистую и сухую поверхность основы при помощи специального плиточного клея. После завершения приклейки можно начинать монтаж теплого пола в ванной с дальнейшим подключением всех необходимых элементов системы.

Снятие защитной пленки с клеящих полосок термоматов

Теплый пол в ванной, отзывы о котором в большинстве случаев положительные, являются идеальным решением при ремонте, так как предназначены для отопления именно небольших помещений. Используя терморегулятор можно настроить необходимый температурный режим и поддерживать его в нужном состоянии в течение всего дня.

Техника укладки плитки

Во всех этих трех вариантах укладка плитки абсолютно одинаковая.

Если кто из вас уже сталкивался с монтажом кафеля, то на теплый водяной пол плитка укладывается точно также:

• Вначале пол обрабатывается грунтом;
• Дальше разводите строительный клей и наносите его гребенчатым шпателем с глубиной зуба 10 мм на пол и на саму плитку;

Нанесение строительного клея на пол.

Теперь плотно прикладываете плитку к полу и вытираете выдавленный из-под нее клей

Имейте в виду клей должен обязательно выдавливаться, важно чтобы под плиткой не остались пустоты, иначе при нагревании плитка может оторваться;
Чтобы обеспечить зазоры между плитками, по периметру вставляются пластиковые крестики;
Через сутки, когда клей полностью схватится, крестики вытаскиваются, а зазоры замазываются затиркой.

Укладка кафеля на пол.

https://youtube.com/watch?v=sS8DsCzDPRc

Варианты монтажа

Монтаж по грунту, на бетонное основание, над цокольным этажом, в кирпичных или бетонных домах производится с устройством стяжки. Эта технология монтажа водяного теплого пола под плитку описана ниже.

В других случаях стяжку положить нельзя. Например, основание – деревянные лаги. Или это комната на втором-третьем этаже деревянного дома. Тогда монтаж теплого водяного пола под плитку осуществляется настильным методом.

Для укладки пола используются маты из ППС или древесно-стружечные плиты с фрезерованными пазами под трубы. Труба располагается чуть ниже поверхности настила, тяжесть плитки приходится не на нее, а на поверхность матов (плит).

Внимание: при укладке покрытия нужно следить, чтобы слой клея был равномерным. Иначе на плитке под воздействием температур могут со временем проступить пятна

В худшем случае она вообще вскроется.

Как уложить водяной пол под напольную плитку

Как уже отмечалось, технология укладки водяного теплого пола под плитку достаточно простая. Чтобы самостоятельно уложить водяной контур, понадобится строго следовать инструкции:

• Подготавливается основание – укладывать водяной теплый пол под напольную плитку можно только на ровную сухую поверхность. Любые наплывы и уклоны могут привести к проблемам в процессе эксплуатации. При необходимости изготавливается черновая стяжка, по предварительно уложенной гидроизоляции.
• Теплоизоляция – подготовка водяного тёплого пола под плитку обязательно должна включать создание экранирующего слоя, для предотвращения тепловых потерь. Теплоизоляционный материал дополнительно обеспечит хорошую звукоизоляцию. Лучше всего использовать специальную рулонную изоляцию.
• Армирующий слой – сверху теплоизоляции укладывается арматура, служащая основанием фиксации трубы для водяных полов. Чтобы обеспечить прочность стяжки, армирующую сетку укладывают на расстоянии 2-4 см от теплоизоляции.
• Укладка водяного контура – предварительно потребуется рассчитать водяной пол. Максимальная длина контура трубы не должна превышать 70 м. Водяной контур таких размеров сможет обеспечить нагрев поверхности, в зависимости от шага укладки, от 4 до 7 м². Чтобы отопить большую площадь прогрева, потребуется разделить помещение на несколько зон и установить водяной коллектор.
• Заливка чистого пола – высота пирога увеличится еще на 5-7 см. Заливать уложенный водяной контур следует с помощью бетонного раствора с добавлением пластификаторов, либо воспользовавшись уже готовыми смесями. Разглаживать пол необходимо по маякам, с учетом того, что в дальнейшем укладка плитки должна выполняться на максимально ровное основание.
• Укладка напольного покрытия – выбирается термостойкий клей для плитки. Производитель должен отдельно указать, что клеевой состав подходит для облицовки теплых полов. Толщина слоя не больше 0,5-0,8 см. Плитку следует класть на пол с водяным подогревом исключительно под гребенку.
• Затираются швы, запускается система отопления. Включение водяного теплого пола не должно осуществляться ранее, чем через 2-3 дня, после монтажа плитки. Затирка выполняется через сутки после укладки.

Технология монтажа требует неукоснительно соблюдения инструкций по укладке теплоизоляции, теплых полов, использования правильных клеевых составов. Производитель установил нормы, непосредственно влияющие на сроки и безопасность эксплуатации.

Какой пирог пола должен быть

Устройство пола под облицовку плиткой состоит из следующих слоев:

1. Гидроизоляция.
2. Черновой пол.
3. Теплоизоляция – может быть заменена на полистирольные плитки или маты с пазами для укладки труб.
4. Армирующий слой.
5. Водяной контур – глубина залегания труб теплого водяного пола составляет около 2-3 см.
6. Финишная стяжка – при использовании полистирольной системы, накрывается гипсоволоконной плитой в два слоя.
7. Напольное покрытие.

Еще на предварительных этапах работ следует составить схему монтажа, сделать расчет необходимой трубы и других комплектующих, разделить комнату на зоны, определить метод укладки водяного контура.

Чем и как залить основу

Одной из основных жалоб связанной с использованием керамического покрытия под теплые полы, является разрушение плитки, спустя несколько лет эксплуатации. Что является причиной этого? Несоблюдение норм, связанных с заливкой бетонного основания.

Чтобы полы прослужили долго, потребуется соблюдать некоторые рекомендации:

• Для изготовления чернового и финишного слоя категорически запрещается использовать обычный цементный раствор. Спустя несколько месяцев после заливки пол начинает трескаться и под воздействием температур разрушения становятся все сильнее. Со временем деформации отражаются на внешнем виде плитки. Чтобы этого не произошло, в раствор необходимо добавлять специальные пластификаторы, предназначенные для теплых полов.
• Выкладывать кафельную плитку необходимо исключительно на специальный термостойкий клей. К монтажу следует приступать не ранее 25 дней после заливки стяжки и 7 дней при условии использования специальных нивелирующих составов. Последовательность укладки позволит обеспечить длительную эксплуатацию системы без появления дефектов, влияющих на работоспособность.

Даже при добавлении пластификаторов существует вероятность, что стяжку может «порвать» еще в период высыхания. Чтобы этого не произошло, необходимо накрыть пол после заливки плотной клеенкой и поливать подсыхающее основание водой в течение 7 дней.
