Выключатели в ванной комнате. Технические требования и рекомендации по выбору качественной электрики

Безопасность при эксплуатации розеток

Нужно ли устанавливать автомат для ванной? Конечно. Такие устройства, представляющие собой коммутационные аппараты низкого вольтажа, необходимы для того, чтобы отключать электросеть, подключенную после автомата, защищая ее, таким образом, от коротких замыканий и перегрузок. Однако сам по себе автомат не защищает от утечки тока.

Как сделать электропроводку в ванной более безопасной? Для надежного пользования розетками и электроинструментом нужно учесть два момента во время электромонтажа:

1. Для ванной можно устанавливать лишь розетки закрытого типа.
2. Для розеток нужно поставить УЗО.

Нужно определиться с тем, какое УЗО поставить в ванную. Обычно в эту комнату устанавливают УЗО на 10 ма. Однако он может иметь ложные срабатывания, например, от перегрева фена. Поэтому ещё одним вариантом может стать дифференциальный автомат, то есть УЗО, в котором есть автомат. Такое УЗО рассчитано на 25 ма и менее чувствительно к ложным срабатываниям.

УЗО и автомат (или группу автоматов для ванной) устанавливают в специальном щитке либо внутри ванной, либо за её пределами. Лучше, когда такой щиток встроен в стену, а не просто повешен на ней.

Требования к электропроводке в ванной

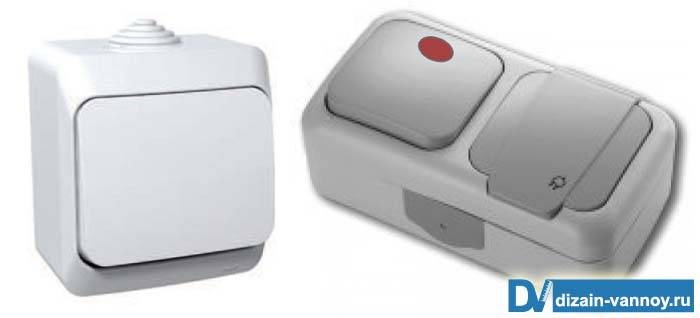

Виды выключателей для ванной

Ванная комната, особенно если она совмещена с туалетом, является зоной повышенного риска и опасности для электрических приборов. Выключатель для ванной подпадает под строгие требования, поскольку в этом помещении одновременно присутствуют такие рисковые факторы как:

• высокое напряжение в сети;
• повышенный уровень влажности;
• резкие перепады температур.

Прокладка электропроводки должна осуществляться после разводки сантехники согласно заранее составленному плану. Наилучшим вариантом является размещение электрических точек в специальных коробках, которые замурованы в стену. Кабеля также замуровываются в стену с использованием гофрированных каналов, которые позволяют заменить проводку при необходимости без демонтажа декоративного покрытия.

Требования к электропроводке в ванной

Ванная комната, особенно если она совмещена с туалетом, является зоной повышенного риска и опасности для электрических приборов. Выключатель для ванной подпадает под строгие требования, поскольку в этом помещении одновременно присутствуют такие рисковые факторы как:

• высокое напряжение в сети;
• повышенный уровень влажности;
• резкие перепады температур.

Прокладка электропроводки должна осуществляться после разводки сантехники согласно заранее составленному плану. Наилучшим вариантом является размещение электрических точек в специальных коробках, которые замурованы в стену. Кабеля также замуровываются в стену с использованием гофрированных каналов, которые позволяют заменить проводку при необходимости без демонтажа декоративного покрытия.

Выбираем схему подключения

Перед проведением основных работ следует проверить качество электрической проводки в целях исключения вероятности замыкания. В этом случае принудительная вентиляция не требуется.

Если спичка продолжает гореть, и пламя не реагирует на вытяжную решетку, то необходимо прочистить каналы вентиляции и установить вентилятор. Стоит учесть и такую возможность, ведь иногда необходимость в масштабировании нельзя обойти.

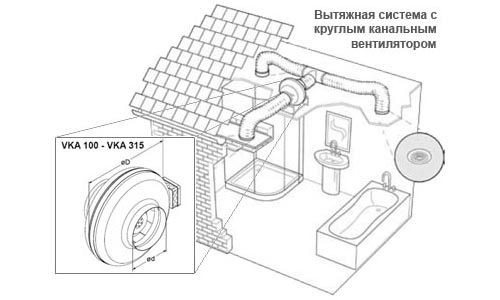

Бесшумные вытяжные вентиляторы для ванной комнати канального типа предназначаются для помещения в проточную часть вентиляционной системы. В отверстие устанавливают подрозетник. На общем фоне можно выделить модели контроллеров, которые контролируют работу вентиляционной установки:

• с электровоздухонагревателем;
• с электрическим или водяным воздухонагревателем, а также воздухоохладителем;
• с воздухоохладителем и воздухонагревателем, конфигурированние таких контроллеров может производиться с компьютера диспетчеризация;
• с рекуператором, а также воздухонагревателем, воздухоохладителем. В случае выведения их из строя, обеспечить полноценную работу всей системы вентиляции.

Нередко двигатель такого устройства имеет встроенный термоконтакт с возможностью перезапуска. Систему можно обустроить таким образом, чтобы она никак не была связана с включением в комнате света, можно подключить этот механизм отдельно.

Сразу же обращаем ваше внимание на то, что данная инструкция подойдет как для монтажа в ванной и туалете, так и для кухни, где часто используют небольшой кулер вместо вытяжки

Перед приобретением вентилятора важно выбрать самую удобную методику подключения прибора, после этого можно совершать покупку

Поэтому хозяевам чаще всего задумываются как подключить вентилятор в ванной к выключателю, расположенному отдельно, в наиболее удобном месте. Можно проложить кабель на поверхности стены с укладкой его в кабель-канал. Замыкающий контакт находится между клеммником и проводом фазы.

Проверяем естественную вентиляцию

Для чего вентилятор в ванной Принудительная вентиляционная система может потребоваться для ванной комнаты тогда, когда обычная естественная вентиляция не справляется со своими функциями. После монтажа вентилятора к нему нужно подвести электропроводку.

Основным критерием выбора считается кубатура помещения, которое подлежит принудительной вентиляции. Бесшумные вентиляторы очень комфортны для жилых помещений, ведь они работают практически незаметно для человеческого уха. При этом подключение не будет совмещаться с освещением. Обзор и подключение вентилятора Вентс ВКМц

Необходимость правильного подбора вентилятора и грамотного подключения

Ноль всегда синий, а фаза, как правило, белого, красного либо черного цвета. Отличительной особенностью таких приборов является возможность выключения спустя некоторое время после нажатия на клавишу выключателя.

Зажгите свечу и поднесите к отверстию, пламя должно как бы потянуться в сторону канала. Фазный провод вытяжки подключается к фазному проводу, идущему с выключателя. Для соединения контактов не рекомендуется использовать скрутки. Вентилятор со встроенным таймером Схема подключения вытяжного вентилятора с таймером не отличается сложностью. В настоящее время производители выпускают более экономичные модели с небольшим уровнем потребления электрического тока.

Для повышения эффективности работы вентиляции необходимо, чтобы с одной стороны ванной комнаты был заход воздуха, а с противоположной стороны воздух должен выходить. Вставить вентилятор в отверстие вентиляции. Мотор не включится пока горит свет, и начинает работать после того, как освещение отключат, на время, заданное таймером.

Если нет естественной вентиляции необходимо обратиться в специальную службу или ЖЭК. Подготовка места для монтажа Наиболее удобным местом для монтажа вентилятора в ванной является выходное вентиляционное отверстие, ведущее в вытяжную домовую шахту.

Монтаж приточно-вытяжной вентиляции с рекуперацией тепла.

Параметры и советы по выбору

Перед тем, как подключить двухклавишный выключатель света, не лишним было бы ознакомиться с основными характеристиками этого коммутационного аппарата. На современном рынке электрических товаров их выбор настолько огромный, что можно растеряться.

Любая модель создаётся под определённую величину рабочего тока, как правило, это 4А, 6А и 10А. В случае если необходимо подключить люстру с большим количеством ламп, для надёжности лучше выбирать устройство с номинальным рабочим током 10А.

Для соединения коммутационного аппарата с питающей сетью обычно используют провода сечением от 1,5 до 2,5 мм2. В большинстве выключателей к его клеммам провода подсоединяются при помощи винтовых зажимов. Сейчас есть более современные модели с подпружиненными клемниками, в них монтаж провода происходит намного легче, достаточно лишь вставить зачищенный кончик в зажимное устройство. Советуем при покупке выключателей остановить свой выбор на таком варианте.

Можете поинтересоваться у продавца, на каком механизме работают клавиши – кулачковом или качающемся. А также из чего выполнено основание выключателя, оно может быть металлическим или керамическим, второй вариант предпочтительнее и безопаснее из-за низкой теплопроводности керамики.

Сейчас несложно подобрать модель, подходящую именно для вашего интерьера, на рынке представлен огромный выбор выключателей в любом цветовом исполнении.

При покупке обязательно пощёлкайте клавишами, они должны работать чётко, хорошо фиксироваться, при включении-отключении издавать характерный щелчок.

Современные модели часто делают с подсветкой. Это очень удобно, можете смело останавливать свой выбор на таком варианте. В тёмное время, зайдя в комнату, вы легко определите местоположение аппарата по светящимся элементам.

Выбор выключателя с точки зрения дизайнера интерьеров (видео):

Подключение вентилятора в ванной к выключателю

Параллельное подключение вентилятора в ванной

Электрический вентилятор подсоединяют к питающей линии не напрямую, а через тумблер или переключатель. Обычно нет надобности в непрерывной его работе, особенно летом, когда можно открыть окно и сделать проветривание ванной комнаты. Выключатели бывают одинарные, сдвоенные и многоклавишные. Для организации работы электродвигателя с крыльчаткой достаточно первых двух вариантов.

Отдельный тумблер для устройства

Наиболее оптимальным вариантом будет установить отдельный переключатель на вентоотсос.

• Можно включить электровентилятор в любое время и не использовать строго с включенным светом, как в варианте с параллельным питанием от лампочки.
• Осуществляя ремонт прибора, легче отсоединить его от напряжения в целях безопасности.

Не всегда можно реализовать такую схему подключения к выключателю вентилятора, если в помещении имеется отделка, поэтому провода закладывают на этапе строительства. Отдельный переключатель – это дополнительные расходы и нужно найти свободное место для его установки.

Подключение через одноклавишный выключатель

Подключение вентилятора к выключателю позволяет пользоваться вытяжкой без включения света

Если в душевой уже положена плитка, и снимать ее не представляется возможным, при этом нужно сделать подвод электрического питания, можно поступить просто – взять питание от лампочки освещения, подсоединившись к ней параллельно. Тогда вентоотсос будет работать одновременно со светом. Провода можно подать от светильника по пластиковому коробу.

Этот вариант хорош и с экономической точки зрения, так как не нужно тратиться на дополнительный переключатель, кабеля пойдет меньше. Единственным недостатком здесь будет сам принцип работы – только когда горит свет. Это неудобно, так как ощущаются сквозняки во время банных процедур, иногда приходится оставлять свет, чтобы полностью удалить из комнаты влажный пар.

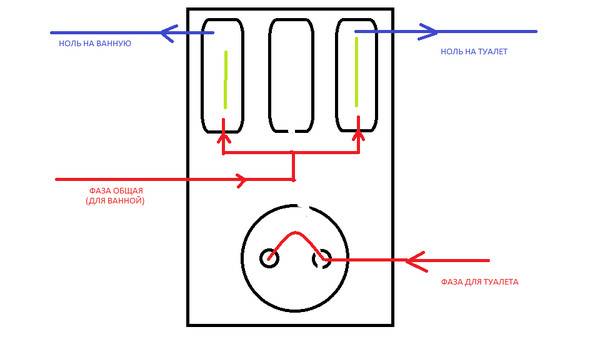

Применение двухклавишного выключателя

На этапе проектирования установки вентилятора в ванной можно сразу предусмотреть линию для питания электроприбора от сдвоенного переключателя, на котором будет висеть еще и освещение. Это удобно и выгодно, так как тумблер с двумя клавишами стоит немногим дороже одноклавишного и дешевле, нежели два отдельных коммутационных элемента. В остальном все преимущества, которые присущи отдельному питанию вытяжки, здесь также имеют место

Важно только помнить, на какой клавише находится какая линия, чтобы не путаться и не оставлять свет, думая, что это работает продув

Подключение вентилятора с таймером

Устройства со встроенным таймером могут функционировать по следующей схеме:

• Включаться в тот момент, когда загорается лампочка и прекращать свою работу по истечении определенного времени после выключения света. Задержка в этом случае может быть фиксированной либо настраиваемой.
• Запуск двигателя осуществляется после затухания лампы.

Последний вариант более комфортный, так как избавляет жильцов от неудобств, в плане сквозняков и шума работающего агрегата в момент использования ванной или туалета. Для реализации проекта вытяжки с таймером необходим трехжильный кабель, где две линии являются питающими, а один провод – сигнальный.

Основные требования

Основные требования к электропроводке в ванной комнате рассмотрены в ГОСТ Р 50571.7.701-2013 «Электроустановки низковольтные. Часть 7-701: Требования к специальным установкам или местам расположения. Помещения для ванных и душевых комнат». А также мы подобные вопросы подробно рассматривали в статье — https://samelectrik.ru/gde-i-kak-raspolozhit-rozetki-v-vannoj-komnate.html

Что нужно знать? В первую очередь то, что по электробезопасности ванная или душевая делится на 4 зоны, которые нумеруются от 0 до 3.

При этом:

• 0 – объём ванны, душевого поддона, раковины и прочих мест где находится вода.
• 1 – вокруг зоны 0. Это прилегающие стены к ванне, раковине т.д.
• 2 – находится на расстоянии 60 см от края ванной, для емкостей непрямоугольной формы – в радиусе (душевая кабина) 60 см от краёв зоны 0.
• 3 – считается безопасной (условно).

В требованиях ПУЭ для ванны есть такие пункты:

7.1.40 – здесь речь идёт о том, что допустима как открытая прокладка кабелей, так и скрытая. Но изоляция кабелей должна выдерживать не меньше 170 °С.

7.1.47 – здесь сказано о возможности установки оборудования с оболочками различных классов влагозащиты по IPxx в зонах от 0 до 3. Таблица составлена по тексту для удобства.

Зона	Класс защищенности	Что может использоваться
IРХ7	электроприборы напряжением до 12 В, причем источник питания должен размещаться за пределами этой зоны;
1	IРХ5	только водонагреватели
2	IРХ4 (IРХ5 для общественных мест)	водонагреватели и светильники класса защиты 2
3	IРХ1 (IРХ5 для общественных мест)	Всё остальное

*в зонах 0, 1 и 2 не допускается установка соединительных коробок, распредустройств и устройств управления.

7.1.48 – здесь описаны ограничения и требования к установке розеток в душевых. Если сказать кратко, то в общественных душевых не допускается установка розеток, в душевых и ванных комнатах квартир можно устанавливать в зоне 3. При этом они должны быть подключены либо через разделительные трансформаторы, либо линия в должна быть защищена УЗО с током утечки не больше чем 30 мА, такое же требование указано и в вышеупомянутом ГОСТ Р 50571 в пункте 701.415.1. И все электроустановочные изделия устанавливаются на расстоянии не ближе чем 0,6 м от дверного проёма душевой кабины.

Примечание: в ПУЭ классификация и зонирование приведены по ГОСТ Р 50571.11-96. В актуальной редакции 2013 года зона 3 – не описана, видимо т.к. она и так условно безопасна. В статье мы её упоминаем, чтобы не было разногласий с ПУЭ.

Требования к выключателям, розеткам и светильникам:

• Если вы хотите сделать подсветку душевой кабины или ванной – можно использовать светильники с напряжением питания 12В. Это т.н. защитная мера от поражения электрическим БСНН или ЗСНН (СНН – сверхнизкое напряжение, см. пункт 701.415.1 упомянутого выше ГОСТ). На самом деле если использовать такие светильники и для подсветки других мест в ванной комнате будет лучше, чем использовать 220В.
• Розетки и выключатели должны иметь класс защиты IPx4 или IPx5,. Цифра 5 означает, что оболочка изделия не пропускает потоки воды (струи) с любых направлений.
• Ванна, раковина, корпуса электроприборов, стояки и шина заземления должны быть объединены в систему уравнивания потенциалов.
• Запитывайте линии «мокрых» комнат через отдельный автомат и УЗО.

Что касается способа монтажа электропроводки в ванной комнате, то тут правилами ПУЭ четких ограничений нет. Можно использовать как наружную, так и скрытую прокладку кабеля по стенам. Единственный нюанс – при открытом электромонтаже необходимо выбирать кабель соответствующей маркировки, чтобы он был предназначен для помещений с повышенной влажностью.

Говоря о дополнительной защите, современным решением является система защиты от протечек воды. Она позволит сохранить ваше жилье и жилье соседей от затопления во время аварийной ситуации, либо если вы забыли выключить воду. Так вот на этапе ремонта для защиты от протечек нужно проложить отдельный кабель в ванную комнату, от щитка. Подключение модуля управления к сети переменного тока должно осуществляться с использованием устройства защитного отключения (УЗО) или дифференциального автомата с током срабатывания не более 30 мА. Популярной системой защиты от протечек воды является Neptun. Подробнее о ней можете прочитать в нашем обзоре Neptun Prow + Wi-Fi.

Если все требования будут выполнены, то ни с какими проблемами относительно электробезопасности в дальнейшем Вы не столкнетесь.

Скрытность

В отличие от других жилых помещений, где допускается так называемая открытая прокладка электрической проводки, в ванной она должна монтироваться обязательно скрытно. При этом вы можете прокладывать ее за потолком, за декоративными стенными панелями или непосредственно в полу, то есть под слоем напольного покрытия.

Порядок скрытой прокладки проводки за подвесным потолком общеизвестен: сначала непосредственно по потолочному перекрытию прокладывается кабель до места его подсоединения к светильнику, а затем поверх него монтируется само декоративное покрытие (с заранее подготовленным для вывода проводов отверстием).

В случае размещения проводки в стене (при необходимости проложить ее до розетки, например) возможны следующие варианты:

• между пластинами декоративного покрытия и основной стеной имеется зазор, позволяющий свободно разместить в нем электрический кабель;
• указанный зазор очень мал, так что кабель проводки помещается в нем с трудом;
• покрытие в виде декоративных панелей на стенах отсутствует полностью.

Закрепление проводки в штробе

В первом случае, перед тем как сделать проводку – вам придется разобрать настенное покрытие, после чего непосредственно на поверхности стены с помощью специальных скобок крепится сам кабель. По завершении его прокладки панели устанавливаются обратно; при этом в нужном месте оформляется отверстие под выводимые наружу провода.

При небольшом зазоре между стеной и декоративными панелями вам придется после их демонтажа на участке прокладки проводки подготовить в стене небольшую бороздку, называемую штробой. Затем в эту штробу укладывается кабель, закрепляемый по месту с помощью тех же скобок, после чего демонтированное ранее декоративное покрытие полностью восстанавливается.

Заделывание проводов гипсом

Точно такую же борозду вам придется подготовить и в случае отсутствия декоративного покрытия на стенах ванной комнаты. Но в данной ситуации штроба делается на глубину, достаточную для того, чтобы полностью скрыть в нем укладываемую проводку вместе с гофрированной трубкой, необходимой для защиты проводов от повреждения. По завершении укладки в штробу трубки, с размещенным в ней кабелем необходимо зафиксировать ее быстросхватывающимся гипсовым раствором, после чего указанный участок стены тщательно выравнивается и полностью восстанавливается до прежнего состояния.

Штроба в полу

Что касается техники обустройства трассы скрытой проводки по полу – она заключается в разборке напольного покрытии и в подготовке в черновом основании канавки-штробы под укладываемый кабель (на глубину гофрированного рукава, в который он должен быть предварительно помещен). По завершении всех необходимых монтажных операций, включая фиксацию гофры и заливку поверх нее стяжки, напольное покрытие полностью восстанавливается до первоначального состояния.

Правила по размещению электропроводки

Строгих ограничений не существует. Однако, есть некоторые требования по установлению розеток, например, в ванной комнате или же в промышленных помещениях. А также есть рекомендации по установке выключателей и розеток в квартире, но придерживаться их или нет – дело сугубо ваших потребностей и вкусов.

В Советском Союзе (во времена старых традиций) считалось, что розетка должна находиться на расстоянии 90 см от пола, а выключатель – на расстоянии 160 см (1,6 м).

Такие стандарты создавали удобство эксплуатации, поскольку для того, чтобы достать до уровня выключателя, не нужно было нагибаться или присаживаться. Благодаря этому, даже сейчас многие люди придерживаются именно таких правил.

Установка дополнительной розетки

Бывает и так, что ремонт в ванной комнате давно закончен: электричество проведено, розетки установлены, но вам внезапно понадобилось подключить еще один прибор, для которого требуется отдельная розетка. Как быть, ведь использование удлинителей и переходников в ванной комнате категорически не рекомендуется? В этом случае можно установить дополнительную розетку, не сбивая полностью отделочное покрытие со стен. Правда, розетка будет располагаться очень низко, практически на уровне пола.

Для этого необходимо:

• обесточиваем распределительный щиток;
• от распределительного щитка запитываем новый провод и протягиваем его под плинтусом;
• снимаем отделочное покрытие с места, где будет устанавливаться розетка и до пола;
• в снятом настенном покрытии (например, в кафельной плитке) просверливаем дырку для подрозетника;
• монтируем подразетник;
• просверливаем в стене канал до пола и проделываем отверстие под плинтусом;
• протягиваем через него кабель до подрозетника;
• возвращаем отделочное покрытие на место и собираем розетку.

Выбор

В этой статье мы уже не раз упоминали о том, что розетка, установленная в помещении с повышенной влажностью, обязательно должна быть защищена от попадания капель воды.

Определить степень защиты поможет маркировка вида IP NN, где первая цифра демонстрирует класс защиты от пыли, а вторая – от влаги.

У розеток класса IP N0 защита отсутствует в принципе, а розетки класса IP N8 выдерживают длительное погружение под воду на глубину более 1 м.

Нам понадобится золотая середина — IP N4 или IP N5.

Влагозащищенные розетки должны быть оборудованы крышкой и резиновой гидроизоляцией. Также обязательно наличие заземления, то есть наличие третьего контакта.

Помимо всего прочего, розетки различаются по количеству подключаемых электроприборов. Самые популярные варианты – это одинарные или двойные розетки. Мы советуем покупать двойные розетки, так как они помогают сэкономить пространство и одновременно использовать два электроприбора.

Кроме того, обращайте внимание на мощность, на которую рассчитана электрическая розетка. Для подключения, например, стиральной машинки, необходима мощность не менее 16 ампер, а для более мелкой бытовой техники будет достаточно 8 ампер

Варианты монтажа

Вентилятор устанавливается напрямую в вытяжной канал

или в подвесной потолк через гибкий или пластиковый воздуховод в канал

Вентиляторы состоят из корпуса вентилятора с крыльчаткой и лицевой решеткой. Корпус крепится к поверхности стены или потолка с помощью четырех шурупов, которые идут в комплекте. Лицевая решетка после монтажа крепится с помощью защелок и в некоторых моделях с помощью винта.

Настенный монтаж

Под декоративной панелью вентиляторов находятся отверстия для крепления корпуса к стене или потолку. Поэтому следует приложить аппарат к отверстию отдушины (иногда приходится отдушину расширять) и карандашом наметить места для сверления.

Далее, в местах где вы поставили отметки, необходимо просверлить отверстия, используя перфоратор или ударную дрель. Для последней обязательно использование сверла с напайкой “по бетону”. После просверливания отверстий, забейте в них пластиковые дюбели, вставьте кулер в отдушину и закрепите его саморезами.

Теперь, когда оборудование установлено, можно подсоединить провода, пользуясь схемами, приведенными выше.

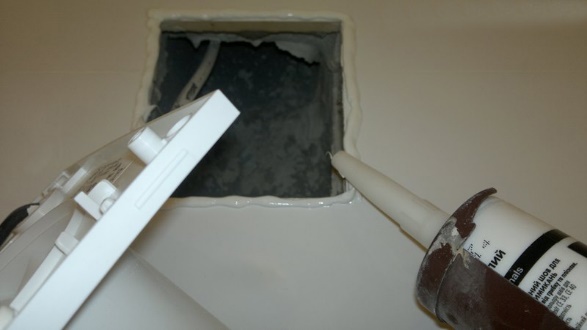

Существует еще один вариант, с помощью которого можно установить вентилятор в туалете или в ванной без использования электроинструмента:

• приобретите в магазине жидкие гвозди или силиконовый клей;
• зачистите поверхность стены в месте крепления кулера от штукатурки или побелки;
• нанесите вокруг отдушины клей с помощью пистолета или выдавливая его рукояткой молотка;

• вставьте кулер в отдушину и проверьте горизонталь, используя уровень;
• зафиксируйте аппарат в таком положении скотчем;
• через 2-3 часа, фиксацию можно снять;
• после подключения проводов и возвращения декоративной панели на место, установка вентилятора в ванной закончена.

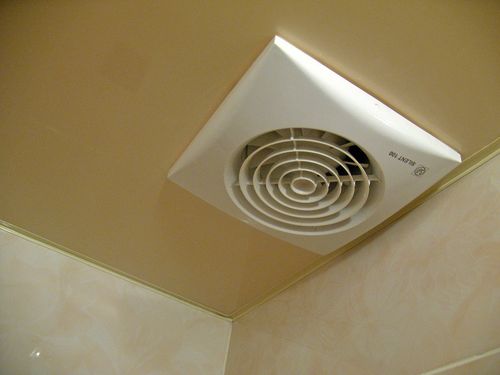

Потолочная установка

Вытяжной вентилятор в ванной или в туалете может быть установлен и на потолке (натяжном или подвесном).

Потолочное размещение нередко используется в частных домах, когда вентиляционный канал можно провести сквозь потолок и проложить по чердаку. В таких случаях рекомендуется использование канальных вентиляторов, которые размещаются также на чердаке.

В случае натяжного потолка или подвесного, ситуация немного усложняется. Разумнее будет, если вы, перед установкой разного рода потолков, приготовите место под монтаж оборудования. К гипсокартону решетку или кулер можно прикрутить с помощью дюбеля “бабочки”. В случае с натяжным потолком, оборудование крепится к установленной заранее подставке.

Конечно, демонтировать подвесной потолок – задача довольно непростая, и мало кто на это пойдет ради монтажа вентилятора. Существует 2 решения:

• можно попытаться протянуть провода через предварительно сделанное отверстие в нужном месте, после чего его заделать, чтобы оно стало незаметным;
• провести от подключаемого агрегата проводку прямо по потолку, и скрыть ее кабель-каналом.

Можно ли делать розетки в ванной

В ходе ремонта квартиры неизбежен вопрос, как провести розетку в ванну комнату. Это помещение с высокой степенью риска для функционирования электроприборов.

Все трубопроводы подключены: с одной стороны – к системе выравнивания потенциалов, то есть заземлены, с другой – к металлическим корпусам электрооборудования.

Если на корпусе стиральной машинки повреждена изоляция, то при попадании на нее воды может передаться напряжение. Если человек прикоснется к такой поверхности, он может пострадать.

Водопроводная вода не очень хорошо проводит ток – все зависит от площади самого пятна. Если она достаточно большая, то влага станет отличным проводником тока.

В идеале в ванной комнате лучше вообще не размещать электрических приборов, питающихся напряжением более 12В. Однако жизненные обстоятельства маленьких ванных комнат диктуют людям необходимость установки розеток для стиральной машинки.

Какие зоны подходят для установки

Согласно Правилам устройства электроустановок, весь объем помещения ванной комнаты делится на четыре зоны. Они маркируются цифрами от 0 до 3. Зону «ноль» занимают непосредственные источники воды: ванны, душевые, раковины.

Зона 1 расположена над зоной 0 и ограничивается проекцией контуров источников повышенной влажности на потолок.

Установка розеток, пригодных для бытового электрооборудования, на 220В не разрешается. Зона 2 – это полоса шириной 60 см, начинающаяся от внешних зон 0 и 1. На границе зон 2 и 3 уже можно ставить розетки, имеющие класс влагозащищенности не ниже 4, то есть, полугерметичные.

Зона 3 начинается от внешних границ зоны 2 и заканчивается через 2,5 м от нее. Исходя из этого, светильники, играющие роль освещения, находятся в безопасной зоне. Здесь разрешается устанавливать электрические штепсели с минимальной степенью защиты.

Исходя из ГОСТА, многие профессионалы считают, что в этом стандарте подразумевается раковина, хотя упоминания о ней в ГОСТе нет. А именно: от края раковины начинается зона 2, поэтому влагозащитные розетки необходимо установить на удалении от нее в 60 см.

Главное – выполнить требования защиты от брызг и установки на линию устройства защитного отключения.

Над раковиной или под ней устанавливать штепсель нельзя. Косвенно об этом говорится в пункте свода Правил СП31.110 – 2003 г. Речь идет о том, что не допускается размещать розетки над и под мойками. Все эти меры безопасности являются страховкой от несчастных случаев и мерой для обеспечения безопасности жилья.

Какое расстояние подойдет

Любая розетка с автоматом должна располагаться в месте, удобном для ее использования и обслуживания. Высота розетки для стиральной машины берется по центру, а не по низу или верху рамки.

Есть ряд нормативных документов, определяющих правила установки влагозащищенных розеток в ванных комнатах.

Высота розеток в ванной на стиральную машину должна находиться на расстоянии минимум 60 см от источника повышенной влажности.

С высотой установки дело обстоит несколько сложнее. Должен выбираться разумный компромисс между удобством использования и уровнем влажности в помещении.

Обычно розетка для стиральной машины монтируются на высоте 40-50 см от уровня пола.

• Из-за возможности затопления розетки в ванной нельзя размещать близко к полу.
• При необходимости в помещении можно установить тройник для стиральной машины, но он также должен отвечать всем требованиям безопасности.

• В ванной высота столешницы может быть разной, в зависимости от типа раковины и расположения стиральной машинки.
• Расположение розеток в ванной рекомендуется размещать над столешницей на высоте 15 см от поверхности.

Какие розетки можно ставить

Розетки должны иметь степень пыле- и влагозащиты не ниже IPX 4, то есть, защиту от брызг. Линия, питающая розетку, должна быть защищена УЗО с дифференциальным током отключения не выше 30 мА.

Розетки без соблюдения этих требований устанавливать запрещено. Это не только формальные правила монтажа – они обеспечивают разумную безопасность, которой не стоит пренебрегать.

Для ванных комнат рекомендуется использовать розетки с защитными шторками, исключающими попадание брызг на контакты. Также они должны иметь специальные крышки, которые закрывают розетку в то время, когда она не используется.

Этим обеспечивается, в том числе, защита от детей, которые очень любят в ванной плескаться и брызгаться. Количество розеток в ванной комнате может быть различное: строгих ограничений в этом параметре нет.

Проверка естественной вентиляции

Начать стоит с поиска отверстия (шахты) вентиляции и провести ее очистку, так как там за годы может накапливаться мелкий мусор, пыль и даже паутина. После проверки и приведения душника в порядок, сделайте такой маневр: зажгите спичку или свечу и поднесите к вентиляционной отдушине. Если пламя заколыхалось в сторону отверстия, значит с вашей естественной вентиляцией все в порядке. Некоторым такой метод проверки может показаться недостаточным, тогда стоит обратиться к другому: взять небольшой бумажный лист и прислонить к шахте: держится за счет потока воздуха — отлично, съехал на пол – поток воздуха недостаточен либо его нет вовсе.

В случае слабого потока, рекомендуем воспользоваться вентилятором и установить его в отверстие шахты вентиляции. Данное приспособление представлено широким ассортиментом на рынке электрических бытовых приборов, однако наибольшим спросом пользуется осевой вентилятор. Кроме типа конструкции, следует также сделать выбор его размера (в зависимости от размера душника) и производителя, после чего можно начинать самостоятельное подключение. Сделать это не так сложно, поэтому ниже мы разберем несколько способов его подключения своими руками.
