Подключение выключателей Legrand — схема

Особенности монтажа

Теперь обратимся к деталям монтажа. Согласно инструкции установка проходного выключателя Legrand может осуществляться в монтажные коробки открытого или закрытого монтажа. Крепления в этих коробках осуществляется либо с помощью зажимов, или с помощью винтов.

Перед установкой нужно снять рамку и клавишу. Они крепятся с помощью специальных механизмов и со стороны имеют специальные пазы. Сначала в паз клавиши вставляют плоскую отвертку и поднимают ее.

Далее эту самую процедуру осуществляют относительно рамки. Теперь вы знаете, как правильно разобрать проходной выключатель Legrand.

После этого прикрепляют основу устройства для включения света к монтажной коробке и подключают провода согласно представленным схемам. В конце монтируют рамку и верхнюю часть клавиши.

Процесс подключения выключателя Legrand также подается на этом видео:

Оставить комментарий Отменить ответ

Чем отличаются УЗО и дифференциальные автоматы и что выбрать для оборудования щитка

Встраиваемые в столешницу розетки экономят рабочую площадь стола и не портят внешний вид

Ретро розетки – элемент дизайна или функциональная деталь?

Высота установки розеток в современной квартире

Сопротивление и мощность резистора

Вышеприведенные параметры резистора соответствуют напряжению сети 220 В. Бывает, что светодиодный светильник запитан от линии другого номинала. Тогда придется сделать расчет сопротивления и мощности резистора самостоятельно.

Сопротивление считаем по формуле R=∆U/I, в которой ∆U — разность между реальным напряжением в линии электроснабжения устройства и напряжением лампы, I — сила тока светодиода.

Лампочка будет работать нормально, если номинал резистора находится в пределах 150 – 510 кОм.

Мощность считаем по формуле P=∆U×I, где буквенные значения аналогичны вышеприведенным пояснениям.

Зная эти формулы, легко сделать необходимые вычисления номинала резистора.

Применение светодиодного выключателя

Оснащенный подсветкой выключатель устанавливается там, где даже в дневное время темно, а постоянное использование осветительного прибора нецелесообразно. Применяют его также в помещениях, доступ к которым необходим ночью.

Выключатель со светодиодной подсветкой, так же как и обычный, может быть цельнокорпусным или состоять из одной, двух и более клавиш

Чем больше источников освещения, тем больше потребуется клавиш на выключателе. Для управления освещением, состоящим из более трех осветительных приборов, используют наборные выключатели, которые устанавливают в один ряд. Для управления освещением из нескольких мест приобретают специальный проходной выключатель с подсветкой.

Подключение Legrand: схема проходного выключателя одноклавишного и двухклавишного

Как подключаются проходные выключатели? Они используются для управления освещением в двух и более точках. Одноклавишный проходной выключатель имеет один выключающий элемент, а двухклавишный — два.

Для подключения одноклавишного проходного выключателя Legrand необходимо иметь две группы проводов: первую группу (например, от провода-L к светильнику) и вторую группу (например, от провода-L к другому проходному выключателю). Провод от -L подключается к одному из патрубков выключателя, а проводы от светильника и других выключателей подключаются к другим патрубкам.

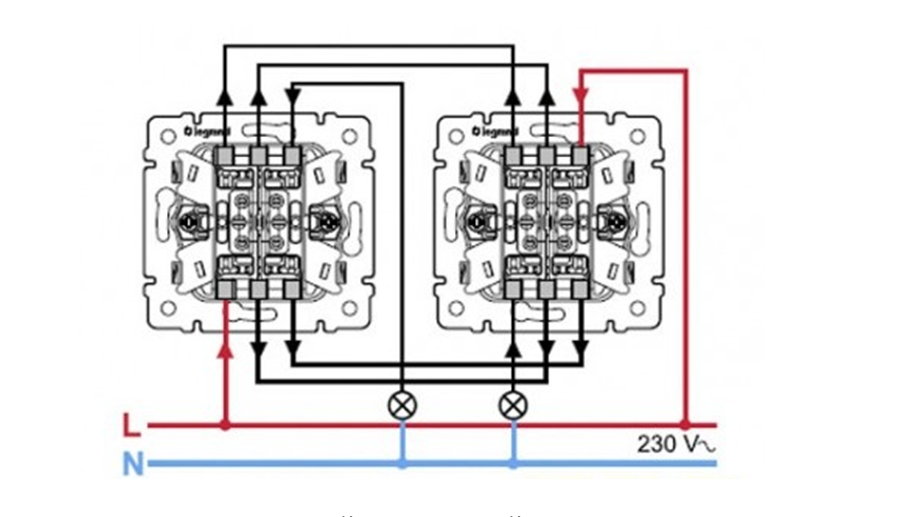

Для подключения двухклавишного проходного выключателя Legrand нужно иметь три группы проводов: первую группу (например, от провода-L к светильнику), вторую группу (например, от провода-L к первому проходному выключателю) и третью группу (например, от первого проходного выключателя ко второму проходному выключателю). Провод от -L подключается к одному из патрубков выключателя, провод от светильника и провод от первого выключателя подключаются к другим патрубкам, а провод от второго выключателя подключается вторым патрубком.

Таким образом, проходные выключатели Legrand необходимы для организации управления освещением из разных точек комнаты или помещения. Правильная схема подключения одноклавишного и двухклавишного проходного выключателя гарантирует корректную работу и удобство использования системы освещения.

Схемы подключения разных типов выключателей

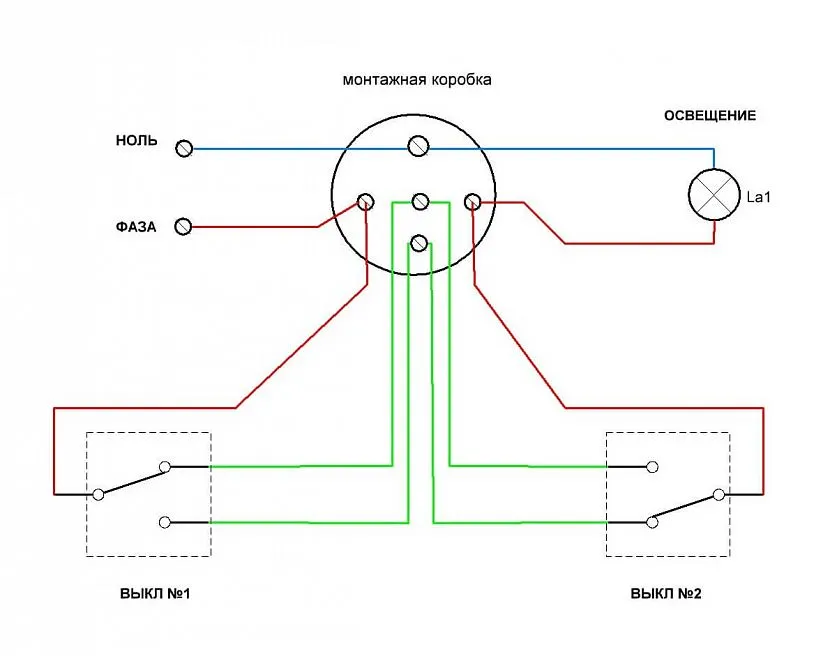

Схема подключения одноклавишного проходного выключателя

Это самая простая конструкция подобных переключателей. Здесь нулевой (синий) провод приходит в распределительную коробку, а затем идет прямиком на лампу. Фазный кабель (оранжевый) из коробки подводится на входной контакт первого выключателя. Далее, на выходе, два черных кабеля соединяются с соответствующими входными контактами второго выключателя, а потом один провод уже идет на лампу.

Цвета проводов на схеме указаны условно, у вас может быть другая расцветка кабелей.

В этом случае просто увеличивается количество проводов, а принцип соединения остается подобным предыдущему. На первый выключатель подводится двухжильный кабель (фаза), а на выходе две группы контактов также соединяются со входными на втором переключателе. На первый взгляд схема кажется очень сложной, но по ходу дела все становится предельно ясным.

Как видно из схем, все основные соединения производятся в распределительной коробке. Для этого лучше всего использовать специальные клемники либо зажимы, это гораздо надежнее и безопаснее скруток.

https://youtube.com/watch?v=9cG_VmdR4uk

Внимание! При любых электромонтажных работах не забывайте отключать электричество

Особенности и преимущества электрофурнитуры Legrand

Электрофурнитура Legrand обладает высоким уровнем электробезопасности

Электроустановочные изделия производства компании Legrand пользуются устойчивым спросом во всем мире. От существующих аналогов они отличаются высоким качеством изготовления, развитой функциональностью, простотой монтажа и удобством эксплуатации. Отличительной чертой этой торговой марки является также стильный и элегантный дизайн. При этом все без исключения электроустановочные изделия, выпускаемые на предприятиях компании, обладают высоким уровнем:

• электробезопасности;
• отказоустойчивости;
• пожаростойкости;
• энергосбережения.

В России компания Legrand предлагает потребителям электрофурнитуру, с помощью которой легко придать офисным и жилым помещениям современный и привлекательный вид. Для их изготовления используются только высококачественные материалы (фарфор, металл, стекло, пластмасса и пр.) с широкой цветовой гаммой, что позволяет подобрать необходимые установочные изделия под интерьер любого помещения.

Как решить проблему мерцания LED-светильников

Самый простой и эффективный способ вернуть светильнику стабильное состояние — замена выключателя на новый, без индикатора. При желании можно отключить неоновую или светодиодную подсветку путем перекусывания жилы питания. Если вы не понимаете, какой провод отсоединять, лучше этого не делать.

Некоторые умельцы добавляют в цепь осветительного прибора лампу накаливания, которая будет забирать на себя ток, идущий на зарядку конденсатора, исключая запуск светодиода. Однако тут есть два минуса: потребление электроэнергии прибора возрастет, да и установить в стандартный светильник дополнительную лампу не просто. Но в целом идея хорошая.

Разбирающиеся в теме люди советуют подключить к цепи электроснабжения лампы резистор небольших размеров, который хорошо забирает напряжение. Мощность резистора должна составлять 2 Вт. Лучше подключать резистор сопротивлением 50 кОм в районе патрона или распределительной коробки, соединяя контакты клеммной колодкой и изолируя термоусадочной трубкой. Не забываем предварительно отключить питание электросети. Не следует использовать номинал резистора больше рекомендуемого во избежание лишних энергозатрат.

Выбирая способ решения проблемы, советуем остановиться на отключении подсветки от электросети или на последнем варианте с установкой токоограничивающего резистора, который стоит несколько рублей и легко прячется в светильнике. Минимум расходных материалов и немного умения, и ваш энергосберегающий светильник будет работать нормально.

Помните, что слабое свечение светодиодного прибора не означает его неисправность. Энергосберегающие лампы нужно покупать немного больше того номинала, который требуется. Меняя лампу накаливания в 60 Вт, приобретайте LED-светильник мощностью 8 Вт.

Подключение выключателей/переключателей Legrand

Монтаж выключателей/переключателей Legrand выполняют, руководствуясь прилагаемой инструкцией. Кроме того схема подключения продублирована на тыльной стороне изделия.

Как подключить Legrand выключатель

Схема подключения одноклавишного выключателя

У правильно подключенного выключателя Legrand (двух-или одноклавишного) клавиши во включенном состоянии занимают положение «вверх», а в выключенном — положение «вниз». Для этого фазные провода подключаются к входным клеммам, которые маркируются буквой L или стрелочками, указывающими путь к центру выключателя. При этом проводники, идущие к нагрузке (лампам освещения), соединяются с выходными клеммами, обозначенными стрелками, указывающими направление от центра выключателя.

Таким образом обеспечивается соединение выключателя с осветительными приборами по схеме «фаза -> выключатель -> нагрузка -> нуль», которая гарантирует, что нагрузка не окажется под напряжением после выключения.

Если же подключить фазный провод к выходным клеммам, а провода, идущие к нагрузке – ко входу выключателя, клавиша будет в перевернутом положении и возникнет опасность поражения пользователя электрическим током при замене лампочки, которая после выключения окажется под напряжением.

Все работы с электрикой нужно проводить в обесточенном помещении

Подключают выключатель в следующем порядке:

1. Обесточивают электросеть.
2. При помощи плоской отвертки аккуратно демонтируют с выключателя клавиши и рамку.
3. Зачищают электрические провода на длину, указанную на тыльной стороне выключателя.
4. Подсоединяют электрические провода к соответствующим клеммам выключателя.
5. Устанавливают выключатель в монтажную коробку.
6. Возвращают на место рамку и клавиши.

Подключение выключателя Legrand с подсветкой и индикацией

Дополнительная лампа в выключателях используется для таких целей:

• Подсветка, где выполняет роль указателя, показывающего, в каком месте расположен выключатель. Светится она в тех случаях, когда выключатель выключен. Для подключения подсветки в выключателях Legrand (с одной или двумя клавишами) достаточно фазного провода.
• Индикация нагрузки в тех случаях, когда осветительные приборы расположены вне зоны видимости человека (сарай, кладовка и пр.). Если выключатель находится в нерабочем состоянии, лампа индикации не светится.

Нюансы подключения выключателей от Легранд

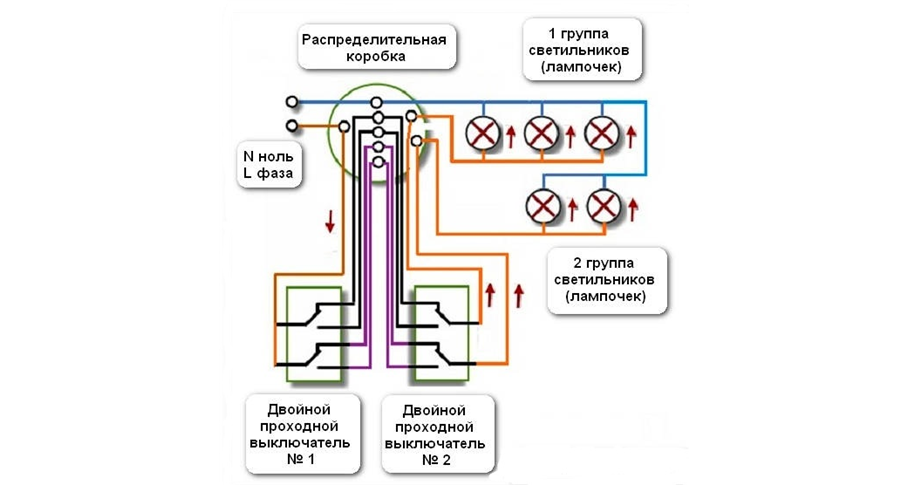

Управление из 2-х мест двумя группами светильников (двойной переключатель на 2 направления)

При рассмотрении особенностей монтажа двухклавишных выключателей от Легранд особое внимание уделяется следующим важным деталям:

• согласно инструкции для проходных моделей типа Quteo, Etika и других при их установке применяются распределительные коробки открытого или закрытого типа;
• для соединения проводов в них используются специальные зажимы типа «орех» либо они крепятся посредством винтов, входящих в комплект каждого изделия;
• перед монтажом выключателя в открытом исполнении для него подготавливается пластиковая или деревянная подложка, на которой удобно крепить корпус.

При необходимости убрать подсветку с выключателя сделать это лучше до его установки.

Перед монтажом проходных выключателей из серии «Этика» и им подобных необходимо основательно подготовиться к рабочим операциям. Для этого потребуется:

• снять с корпуса декоративную рамку и клавиши – в них предусмотрены специальные пазы;
• в паз вставить отвертку с тонким жалом, а затем с усилием нажать в нужную сторону;
• таким же образом удалить рамку изделия.

По завершении всех подготовительных операций выключатель полностью готов к монтажу.

Непосредственная установка

Отключение общего водного автомата перед установкой выключателя

Установку проходных изделий рекомендуется проводить в следующем порядке:

1. Перед тем как устанавливать каждый из выключателей, с линии снимается электропитание – отключается вводный автомат.
2. Корпус первого выключателя размещается в монтажной коробке и надежно фиксируется в ней.
3. К его контактам с двух сторон подводятся уже проложенные проводники, которые соединяются согласно прилагаемой инструкции.
4. Те же операции проделываются со вторым выключателем.

На завершающем этапе монтажных работ на уже установленные приборы возвращаются декоративная рамка и двойная клавиша.

Выключатель Легранд двухклавишный ничем не отличается от обычного клавишного устройства. Известные модели этого прибора Life, Quteo или Valenon интегрируются с бытовой электропроводкой точно таким же образом, как и отечественные изделия. Проблемы, связанные с особенностями их монтажа, легко решаются после ознакомления с инструкцией по применению.

https://youtube.com/watch?v=hzAGUO9_FQY

Как найти фазу

В большинстве случаев подключение люстры выполняется к уже имеющейся проводке, и, обычно, она выполнена скрытым способом. Перед подключением потребуется найти фазный провод. Если планируется подключение светильника с лампами накаливания, то фазировка некритична, но для безопасности стоит убедиться, что выключатель разрывает именно фазный провод. Если предстоит подключение светодиодной люстры или осветительного прибора с галогенной лампой, то это может оказаться определяющим для работоспособности светильника. Хотя это бывает не так часто, как считается – на входе драйвера или электронного трансформатора в подавляющем большинстве случаев стоит выпрямитель, которому фазировка не важна.

На потолке

Для нахождения фазного провода на кабеле, выведенного из потолка, надо временно подать напряжение в сеть освещения и включить настенный выключатель освещения. Дальше надо коснуться жилы каждого проводника индикаторной отверткой. Там, где лампочка индикатора загорится, там и будет фаза. С помощью мультиметра можно в этом окончательно убедиться – между найденной фазой и вторым проводом (нулем) будет напряжение около 220 вольт.

В люстре

Клеммник люстры обычно промаркирован. Терминалы обозначены буквами:

• L – для подключения фазного проводника;
• N – под нулевой провод;
• PE или знак заземления – защитное заземление.

Буквенное обозначение клемм потолочного светильника.

Если маркировки нет, надо обратить внимание на цвет изоляции проводов. Обычно для внутренней разводки люстр применяются те же стандарты, что и для внешней:

• фазный провод может быть обозначен красным, коричневым или белым цветом;
• нулевой – синим или голубым;
• защитное заземление – желто-зеленым.

Если все провода одинакового цвета или применена другая раскраска, можно отследить соединение проводов. Защитный проводник подключается к корпусу светильника, и, скорее всего, рядом с клеммником. Если в люстре установлен электронный трансформатор или драйвер, можно отследить, какой из проводов подключен к клемме L, а какой к N. Если отследить соединение проводов не получается, можно вызвонить их с помощью мультиметра. Рациональность этого занятия каждый определяет для себя сам – в 99+ процентов случаев на работоспособность светильника фазировка не повлияет (кроме проводника PE – при наличии его надо идентифицировать обязательно!), а безопасность обеспечивается правильным подключением выключателя освещения.

Как подключить выключатель Legrand Valena

Важным элементом любого современного дома являются специальные устройства, позволяющие управлять источниками энергии, одним из таких приборов является выключатель. Эта деталь электрической сети должна отличаться высокой эффективностью и надежностью, ведь ей приходится работать в достаточно интенсивном режиме.

Сегодня производители оборудования для обустройства дома выпускают множество видов и типов выключателей. При этом, по отзывам многих владельцев недвижимости, лучшие приборы такого типа выпускает французская компания Legrand.

Кроме высокой функциональности выключатели Легранд также отличаются отличным дизайном, что позволяет им легко вписаться в интерьер буквально любого дома. В данной статье речь пойдет об особенностях системы фирмы Legrand, а также о методах правильной установки таких выключателей. Широкий выбор выключателей и механизмов Legrand Valena представлен здесь.

Устройство, принцип работы и предназначение

Чтобы самостоятельно подключить проходной переключатель нужно представлять, как он устроен. Внешне он практически не отличается от обычного, основная разница заключается во внутренней конструкции. Стандартный выключатель замыкает/размыкает электрическую цепь, проходной, разъединяя одну линию, соединяет другую.

Так, если у обычного одноклавишника задействуются только два контакта, то у проходного три. То есть второй выходной контакт соединяется с парным выключателем. Если подключаете двухклавишный прибор, то контактов будет уже шесть.

Схема подключения проходного одноклавишного выключателя Легранд

Схема подключения двухклавишного устройства компании Легранд

Главное предназначение проходных переключателей – это управление одним источником света с разных сторон помещения. Понять принцип работы будет легче всего на следующих примерах:

Длинный проходной коридор. Нередко в планировках помещений можно встретить комнаты значительной длины или площади с двумя проходами. При входе с одной стороны вы нажимаете выключатель, но доходя до противоположного конца уже неудобно возвращаться чтобы выключить свет. Поэтому на другой стороне устанавливают параллельный переключатель, которым вы успешно выключаете освещение.

Лестничные марши или разные этажи. В больших домах, с длинными лестницами и несколькими этажами, довольно удобно включить свет, например, на первом, а поднявшись по лестнице, выключить на втором или третьем.

Комнаты. Представьте, что вы легли на кровать и решили немного вздремнуть, но, чтобы погасить свет нужно подниматься, идти к переключателю. Так и сон перебить можно. А что, если провести параллельный выключатель куда-нибудь к изголовью, тогда можно не вставая отключить освещение и спокойно отдыхать.

Как видите, проходные переключатели заметно повышают комфорт жильцов, позволяя избегать лишних движений.

Компания Legrand

Выключатель Legrand Etika на 3 клавиши

Интернациональная компания Legrand, штаб-квартира которой расположена в городе Лимож (Франция) была основана в 1866 году и изначально занималась изготовлением столового фарфора

Однако впоследствии компания перешла на выпуск фарфоровых изоляторов (1904), а затем сфокусировала внимание на производстве электрофурнитуры (1949). С тех пор, непрерывно развиваясь, небольшое предприятие превратилось в крупную интернациональную компанию с филиалами, расположенными более чем в 60 странах мира

Изготавливают на ее предприятиях широкий спектр продукции электротехнического назначения, начиная с розеток и заканчивая созданием сложных технических решений для электрических и информационных сетей.

Legrand – единственная компания, предлагающая российским предприятиям и торговым организациям полный комплекс электрооборудования, разработанного с учетом новейших научно-технических достижений и отвечающих требованиям международных стандартов.

Устройство и принцип действия проходных выключателей

Проходной выключатель — это устройство, позволяющее включать и отключать свет из двух мест и устанавливается парой, например, в разных концах длинного коридора или вверху и внизу лестницы.

Конструкция проходного переключателя

В отличие от обычного коммутатора, имеющего два контакта — подвижный и неподвижный и две клеммы для подключения проводов, в проходных переключателях клемм и контактов три — два неподвижных для соединяющих проводов и один подвижный для подключения фазы или люстры.

Как сделать проходной выключатель света своими руками

При отсутствии проходного выключателя его можно сделать своими руками из двух обычных — одноклавишного и двухклавишного и использовать его вместо проходного выключателя в схеме включения света с двух мест. Устройства должны быть одной фирмы.

Конструкция аппаратов должна позволять развернуть один из подвижных контактов и переставить неподвижный:

• вынуть из корпуса двухклавишный выключатель;
• снять один из подвижных контактов;
• демонтировать неподвижный контакт, относящийся к снятому подвижному контакту, развернуть на 180° и установить на место;
• установить ранее снятый подвижный контакт, также развернув его на 180°;
• собрать переключатель и установить клавишу от одноклавишного выключателя.

После переделки при переключении клавиши один из контактов будет замыкаться, а другой размыкаться. Неподвижный контакт можно снять с одноклавишного устройства. В этом случае его не нужно демонтировать с двухклавишного аппарата.

Как подключить выключатель Legrand Valena

Октябрь 25, 2019
Монтаж выключателей
kmelectric

Важным элементом любого современного дома являются специальные устройства, позволяющие управлять источниками энергии, одним из таких приборов является выключатель. Эта деталь электрической сети должна отличаться высокой эффективностью и надежностью, ведь ей приходится работать в достаточно интенсивном режиме.

Сегодня производители оборудования для обустройства дома выпускают множество видов и типов выключателей. При этом, по отзывам многих владельцев недвижимости, лучшие приборы такого типа выпускает французская компания Legrand.

Кроме высокой функциональности выключатели Легранд также отличаются отличным дизайном, что позволяет им легко вписаться в интерьер буквально любого дома. В данной статье речь пойдет об особенностях системы фирмы Legrand, а также о методах правильной установки таких выключателей. Широкий выбор выключателей и механизмов Legrand Valena представлен здесь.

Основные особенности выключателей компании Legrand

Для начала нужно более внимательно рассмотреть конструкцию выключателя и понять, из каких деталей он состоит.

1. Основа — она включает все основные элементы конструкции и имеет специальные крепления, с помощью которых устройство монтируется к стене.
2. Контакты и кнопки.
3. Каркас.
4. Рамка изделия.
5. Колодки для клемм.

Благодаря тому, что конструкция имеет специальную основу из стали, выключатель можно легко прикрепить к поверхности. При этом благодаря крепким материалам основа не деформируется, а значит, устройство будет крепко прижато к стене.

Также в приборе есть специальные распорки, которые регулируются с помощью винтов. Благодаря им выключатель можно установить в любую коробку.

Сегодня компания кроме обычных выключателей также выпускает системы с дистанционным управлением. Они легко устанавливаются и позволяют владельцу дома выключать или регулировать освещение внутри дома.

Также на каждом изделии компании Legrand есть специальные выемки с их помощью мастер может легко снять верхнюю часть выключателя, например, для того чтобы проверить состояние проводки.

Как происходит монтаж выключателя Legrand

Процесс установки выключателяLegrand подразумевает выполнение ряда действий, в том числе:

• нужно взять основу выключателя и прикрепить ее к стене рядом с коробкой;
• дальше следует подключить провода в специальные клеммы;
• после выключатель вставляется в коробку и зажимается винтами;
• на последнем этапе останется установить верхнюю декоративную часть устройства.

Процедура очень простая и обычно занимает совсем немного времени.

Принцип работы одноклавишного коммутационного элемента

Приведем конкретный пример для прояснения принципа работы. Коммутационное устройство устанавливается с разрывом проводника, имеющего напряжение 220 В и соединенного со светильником. Под такой выключатель в однофазной электрической сети предусмотрено 2 провода.

Принцип работы одноклавишного выключателяИсточник samelectrik.ru

Первый из них, с условным названием «А», соединяет силовой щиток с выключателем и транспортирует по нему электрический ток. Эта проводка всегда находится под электрическим напряжением 220 Вольт. Другая проводка протягивается от коммутационного элемента к источнику освещения и доставляет ток к нему. При нажатии на выключатель оба контакта соединяются друг с другом. Напряжение поступает на осветительный прибор и тут же загораются лампы. Возвращение переключателя в исходную позицию разрывает соединение цепи, контакт пропадает, поэтому лампа гаснет из-за отсутствия в ней тока.

Кодировка «L» на выключателе обозначает на зажим, предназначенный для присоединения проводника, имеющего фазу. В нашем случае по схеме – это кабель «А», протянутый от электрического щитка. Такая проводка находится постоянно под высоким напряжением.

Правила подключения

Независимо от вида, установка выключателя с подсветкой происходит одинаково. Отличия лишь в паре нюансов.

Куда подводить провода

Перед тем как приступать к установке выключателя с индикатором, важно разобраться в конструкции. Для этого рекомендуется снять клавиши

Чаще всего они фиксируются к корпусу при помощи штырьков или защелки.

Под клавишами можно увидеть клеммы, предназначенные для подключения проводов. Почти всегда они визуально представляют собой небольшие медные площадки с винтами.

Чтобы подключить провода, их конец необходимо избавить от изоляционного слоя и зачистить провод, провести его под винт и контактную пластину, при помощи первого надежно зафиксировать. Затягивать следует с усилием, но главное не перестараться, конструкция довольно хрупкая. Спустя время качество соединения лучше проверить повторно и снова подтянуть, поскольку под винтом медь незначительно поддается.

Подключение выключателя света с одной клавишей с подсветкой

Схема присоединения подсветки к сети

Схема подключения чрезвычайно проста – от щитка на светильник подается напрямую ноль, а на одну из клемм выключателя заводится фаза. От второй клеммы провод подается на вывод осветительного прибора.

Реализовать эту схему просто и быстро. Количество клемм зависит от количества клавиш в выключателе. На одинарной конструкции имеется всего 2 клеммы, а подрозетник должен быть оснащен двумя проводками. Запутаться попросту невозможно. Требуется один провод заводить под клемму от щитка, а второй от осветительного прибора. Где и какой, не имеет значения.

Как подключить выключатель с двумя клавишами и подсветкой

Схема включения двойной модели с подсветкой

Схема подключения данной электрической конструкции мало чем отличается от предыдущей. В подрозетник выводится трехжильный провод. Две жилы предназначены для группы осветительных приборов, а одна для поступления питания. На этом все отличия заканчиваются.

В реализации способ немного сложнее, поскольку нужно найти фазную жилу и подключить к требуемому гнезду. Двойной выключатель оснащен тремя контактами для подключения. Фаза чаще всего выведена коричневым или красным цветом, а от осветительного прибора окрас проводов может быть одинаковым. Перед подключением проверяется наличие фазного напряжения, при необходимости провод маркируется.

Установка одинарного выключателя

Затем демонтируется старый выключатель, если он был ранее установлен. Для этого:

1. Снимаем клавиши, поддевая их отвёрткой с плоским жалом.Каждая клавиша (если их несколько) аккуратно поддевается отвёрткой и удаляется из посадочного гнезда
2. Аккуратно удаляем декоративную рамку.
3. Откручиваем винты крепления выключателя к подрозетнику и вытаскиваем корпус прибора из стены.После отручивания двух винтов корпус выключателя можно свободно вынуть из гнезда подрозетника
4. Ослабляем крепления проводов и отсоединяем их.Для отсоединения проводов достаточно ослабить болты их крепления на 1–2 оборота

В результате у нас в руках останется внутренняя часть старого выключателя, которую можно утилизировать или оставить на запасные части.

Чтобы правильно вмонтировать новый выключатель, нужно соблюдать такую же схему, как и при снятии, только в обратном порядке, то есть:

1. Вставить в гнездо внутреннюю часть, предварительно подсоединив к ней провода.
2. Закрутить болты крепления к подрозетнику.
3. Установить рамку и клавиши.
4. Включить рубильник и проверить работоспособность устройства во всех режимах.При выключенном свете лампочка подсветки должна гореть

Необходимо отметить, что процесс подключения выключателя с подсветкой ничем не отличается от подсоединения обычного прибора.

Монтаж и подключение выключателей с несколькими клавишами

В обиходе часто используются выключатели на несколько клавиш. С их помощью можно управлять работой сразу нескольких линий приборов освещения. Их устанавливают в больших помещениях или при необходимости включать и выключать свет в нескольких комнатах из одного места.

Установка таких выключателей полностью аналогична изложенной выше с тем лишь отличием, что из стены будет подходить один фазовый провод и несколько (по числу клавиш) проводов от потребителей

Важно подключить их в правильном порядке

Как устроена светодиодная лампа

Чтобы понять причину неправильной работы светодиодов, необходимо разобраться, как устроен светодиодный осветительный прибор.

По внешнему виду бытовая энергосберегающая лампа 220 В не отличается от обычной лампочки накаливания. Разница заключается во внутренней конструкции. Светодиодная лампа имеет:

• цоколь;
• корпус, который выступает и радиатором устройства;
• плата управления и питания;
• светодиодная плата;
• колпак лампы.

Кроме обычных элементов конструкции, светодиодный светильник оборудован блоком питания и управления, потому что LED-устройства не могут работать от переменного тока. Лампа с напряжением 220 В, запитанная от сети переменного тока, где сила тока 1 ампер, просто сгорит. В цоколь прибора встроена полупроводниковая схема, выпрямляющая ток и понижающая напряжение.

В простых световых приборах используется блок питания, изготовленный на основе неполярного конденсатора, который не может полноценно обеспечить совместимость электрического напряжения с лампой. Их ресурс невелик.

Монтаж неоновой лампы с гибкими выводами в коммутатор

1. Первым делом, выводы лампы потребуется удлинить посредством отрезка медного кабеля. Это необходимая мера, так как длина выводов светодиодов недостаточная для прямого подсоединения к клеммам переключателя. Подойдёт как многожильный, так и одножильный электрокабель любой толщины. Электрики рекомендуют соединять провод с выводом при помощи пайки.
2. Перед пайкой, концы проводков вывода и лампочки подвергаются тщательной зачистке, последующего примыкания и обработки паяльником.
3. Следующий момент – это изоляция припаянных между собой проводков. Для надёжности, кроме изоляционной ленты, сверху, следует надеть изоляционную трубку.
4. Корпус настенного переключателя изготавливают из пластмассы белого цвета и свечение от неоновой лампы хорошо заметено в темноте. А значит в проделывании дополнительных отверстий в коммутаторе нет никакой необходимости.
5. Затем ко второму выводу лампы посредством пайки присоединяется резистор, а к нему часть провода требуемой длины для подсоединения ко второму выводу переключателя.
6. Резистор после пайки также нуждается в изоляции. Для этого электрики используют специальную ленту.
7. Схема подсветки коммутатора готова и, если он подсоединён к электрокабелю, останется лишь монтировать клавишу.
