Электрический вентилятор для ванной комнаты: особенности установки и подключения

Введение в схему выключателя

Чтобы поднять продуктивность работы кулера, его подключают к электрической сети через автономный выключатель. Его размещают на решетке вытяжки или на стене. Такая схема дорогая и трудоемкая, т.к. общая длина проводки увеличивается.

Способы подключения вентилятора в ванной через выключатель:

1. При помощи двухклавишного выключателя. Освещение и вентиляция активируются отдельно разными клавишами.
2. При помощи одноклавишного выключателя. Клавиша привязана только к вытяжке.

Удобнее всего размещать выключатель внутри ванной комнате, однако нормы ПУЭ имеют по этому поводу ряд ограничений. Как следствие, выключатель обычно устанавливается перед входом (там, где расположен выключатель освещения).

Монтаж выключателя пошагово:

1. Провести двухжильный кабель от распредкоробки к точке установки. Для этого применяют штробы или кабель-каналы (если ремонт в санузле уже сделан). Концы провода выводятся в коробку и в нишу под выключатель.
2. Установить подрозетник. Эту круглую пластиковую коробку фиксируют в нише алебастром или стартовой шпаклевкой.
3. Разобрать выключатель и подсоединить на контакты рабочего механизма подводящие жилы. На входящую клемму проводят подключение фазы домовой сети. На выходящую клемму коммутируется фаза от вентилятора. Контактные соединения должны соответствовать требованиям ПУЭ.
4. Вставить и закрепить рабочую часть выключателя в подрозетнике с помощью винтов.
5. Установить защитную крышечку и клавиши переключения.

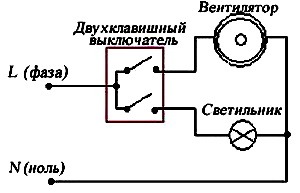

Двухклавишный выключатель

Две клавиши дают возможность отдельно управлять кулером и освещением. Вентиляция может работать отдельно от освещения, до полного проветривания ванной.

При установке двухклавишного выключателя в распредкоробке появляются дополнительные соединения:

• контакт между нулевой фазой провода и нулём освещения;
• подключение фазной жилы лампы к проводу, идущему от второй выходящей клеммы выключателя.

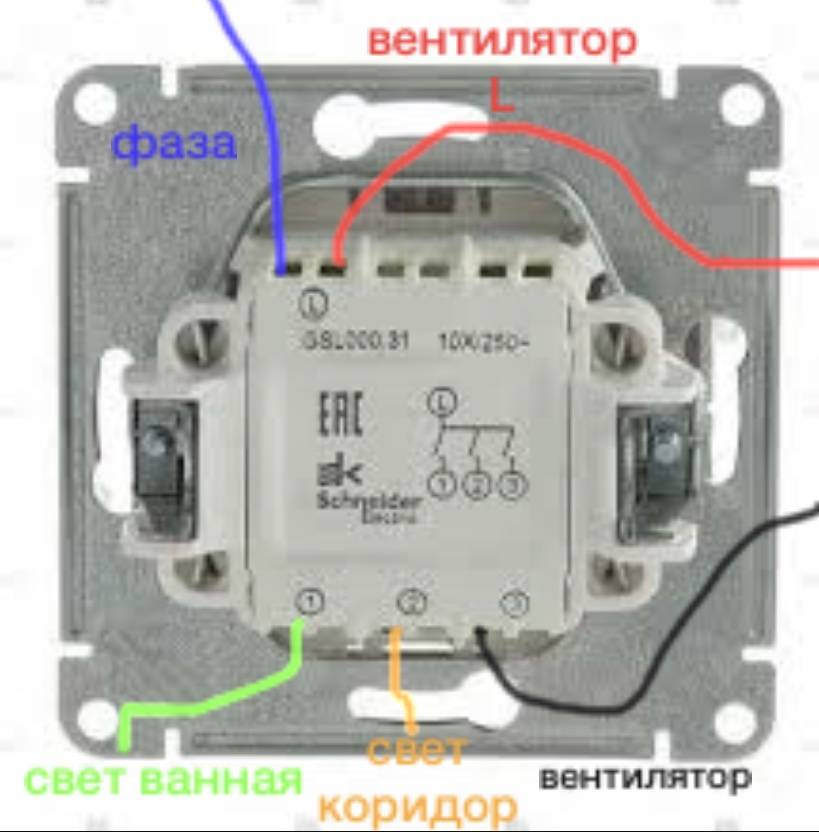

Коммутация выключателя на две клавиши осуществляется следующим образом:

1. ноль от вентиляции соединяется с нулевым сетевым проводом;
2. фаза вытяжки соединяется с фазой провода, подключенного к одной из выходных клемм выключателя;
3. провод подачи питания подводится на входную клемму двухклавишного выключателя;
4. на вторую выходную клемму коммутируется освещение ванной комнаты.

Единственный недостаток подключения кулера через двухклавишный выключатель – элементарная забывчивость хозяев квартиры. Бывает так, что клавишу, отвечающую за вытяжку, забывают выключать. Двигатель продолжает работать, бесполезно расходуя электричество.

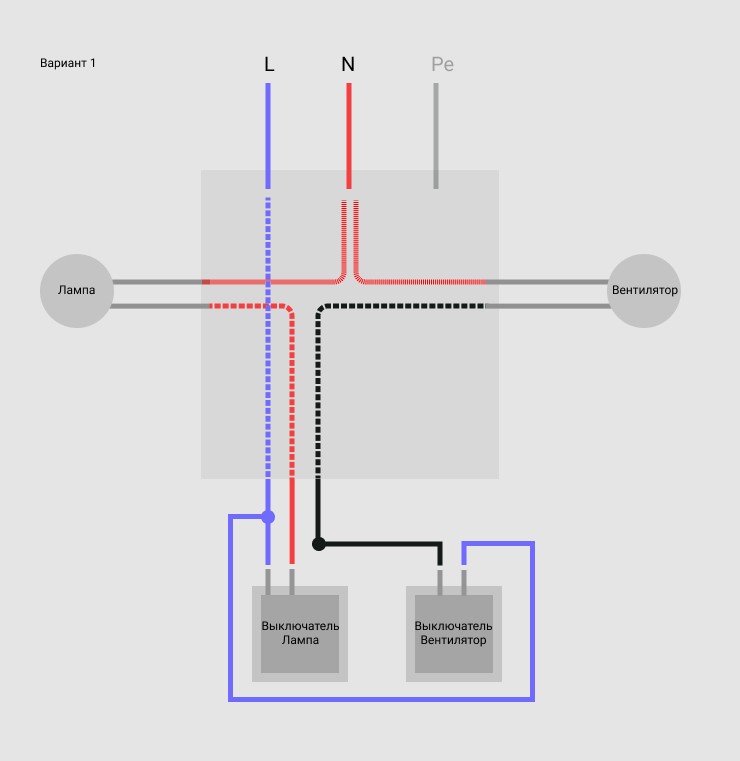

Одноклавишный выключатель (отдельно от света):

Если для управления работой вытяжного вентилятора выбран выключатель с одной клавишей, коммутация проводов происходит так:

• ноль вентиляционного прибора соединяется с нулем сетевого провода;
• фазный конец от вытяжки подключается к линии, проложенной от выключателя;
• на входящую клемму выключателя присоединяется сетевая фаза.

Уход за вентилятором для ванной комнаты

Вентиляторы канальные 125 мм и любые другие модели нуждаются в регулярном уходе для продления срока эксплуатации. Во-первых, прибор нужно систематически чистить от скапливающейся под крышкой пыли. Для этого, декоративная крышка снимается, а сам вентилятор чистится при помощи пылесоса. Во-вторых, не реже одного раза в год необходимо полностью разбирать прибор и промывать его пластиковые части. Металлические детали стоит смазывать машинным маслом — это сделает ход рабочей части более легким и снизит уровень шума во время работы

Особое внимание при этом следует уделять подшипникам

Если же ваш вентилятор дребезжит при работе, слабо втягивает воздух и не обеспечивает должный уровень защиты помещения от влажности, то стоит приобрести новую модель устройства. Цены на данный тип приборов не особо высоки, поэтому замену можно осуществить без больших финансовых затрат.

Благодаря широкому выбору моделей вентилятора, можно подобрать наиболее подходящий вариант по стилю и дизайну для помещения

Вытяжной вентилятор для ванной – это компактное и относительно недорогое устройство, которое поможет вам избавиться от избыточной сырости в ванной комнате, обеспечит циркуляцию воздуха и поможет решить проблему повышенной влажности. Его установка и подключение к электросети не отнимут много времени, а сделать это можно без специальных навыков и инструментов. Также такое устройство будет эффективно для туалета, балкона, кладовки и многих других помещений, в которых присутствует проблема плохой естественной циркуляцией воздуха.

https://youtube.com/watch?v=mz3NcHFO3to

Бесшумные вытяжки для ванн

Шумящая и мощная или тихая, но малоэффективная вытяжка для ванной – как выбрать из этого списка противоречий, зависит от поставленной цели и средств. Стоит лишь помнить, что по нормам днем уровень шума не должен превышать 55 дБ и 40 дБ ночью. Многие предпочитают совсем бесшумные вытяжки для ванн, так как современные вентиляторы для ванн гораздо мощнее минимальных стандартов.

Если хочется оставить интерьер нетронутым, то лучше приобрести систему, монтируемую в канал воздуховода. При небольшом объеме ванной надежней установить мотор с многошаговым выключателем, обеспечивающим различную мощность воздушного потока. Производительность вытяжки проще просчитать, умножив объем комнаты на десять. Обычно это от 80 кубометров в час.

Если вы до сих пор сомневаетесь в разумности приобретения вентилятора для ванной, подумайте о своем здоровье, здоровье своих близких, возможных затратах на покупку новой мебели в ванную и времени, которое вы потратите на борьбу с плесенью. Звучит удручающе, правда?

Даже самый дешевый отечественный вентилятор, при условии правильной установки и использования в соответствии с инструкцией, честно прослужит вам от 3 до 5 лет.

Подготовка к установке вентилятора

Самостоятельно выполнить подключение и монтаж вентилятора несложно. Для ванной лучше всего подходит влагозащищенная модель с гидростатом. Она будет контролировать уровень влажности воздуха в комнате. Преимуществом такого вентилятора является то, что он будет включаться самостоятельно при повышении влажности воздуха в помещении выше допустимого значения.

В процессе самостоятельного монтажа вам нужно будет сделать ряд операций, а именно:

1. Проложить кабель.
2. Расширить при необходимости канал вентиляции.
3. Подключить вытяжку к электроснабжению.
4. Установить устройство в канал.
5. Заделать пустоты и щели монтажной пеной.
6. Зашпаклевать при желании монтажную пену после затвердения.

Схема работы естественной вентиляции.

Сделать все это вы сможете самостоятельно. Если есть какие-то сомнения в собственных силах, можно обратиться за помощью к специалистам.

Чтобы система воздухообмена была максимально эффективной, нужно обустроить с одной стороны помещения вытяжную вентиляцию, а с противоположной — приточную. Если вход и выход будут располагаться чересчур близко, это уменьшит вентилируемость ванной комнаты. Чтобы обеспечить приток свежего воздуха в помещение, можно смонтировать внизу двери решетку. Такие решетки продаются в строительных магазинах. Устанавливаются безо всяких проблем, можно будет смонтировать самостоятельно. При желании можно приобрести дверь с предварительно установленной решеткой.

В процессе работы вам понадобится следующее:

1. Непосредственно вентилятор.
2. Ударная электродрель.
3. Шурупы, дюбеля.
4. Сверло.
5. Карандаш.
6. Отвертка.
7. Изолента.
8. Плоскогубцы.

Непосредственная установка оборудования

Устанавливать вентилятор можно после завершения монтирования прибора вытяжки в ванной. Изначально нужно убрать декоративную панель, находящуюся в верхней части вентилятора.

Исходя из того какой способ крепления выбран, можно прикрепить прибор к желаемому месту. Чаще всего люди просверливают выемки в стене, либо фиксируют прибор на жидкие гвозди.

Изначально просверливают покрытие плитки перфоратором. После этого этим же инструментом выполнить проем под дюбель.

Чтобы провести провод также потребуется сделать паз. Для этого в вентиляторе имеется отверстие. Необходимо установить прибор на стене, а после достать имеющийся провод.

В заключение работы прибор закрепляется с помощью саморезов или шурупов. Здесь пригодится шурупуверт. Затем нужно подключить кабель питания к вентиляционным контактам, опираясь на инструкцию.  Как только работа будет окончена, можно включить прибор и проверить его работу.

Ошибки подключения

1Монтаж выключателя на вытяжку внутри ванной комнаты.

В ПУЭ 6-го издания п.7.1.39 прямым текстом говорилось, что установка выключателей в ванных и санузлах запрещена.

В ПУЭ 7-го издания п.7.1.52, формулировку немного изменили, расширив определение «выключатели», до «распределительные устройства» и «устройства управления».

Правда оставили лазейку для моделей со шнурками.

Однако у многих возникают сомнения в трактовании «устаревших» правил. Ведь там есть и другие пункты, которые как бы противоречат вышеизложенному.
Например п.7.1.47

То есть, как бы ставить выключатель можно, но только делать это нужно в зоне 3. Там же, где и розетки.

В домах с улучшенной планировкой попадаются такие размеры санузлов, что и зону 4 можно отыскать, если постараться.

В маленьких же квартирках, кроме первых двух зон, ничего более и не поместится.

Но как же при этом п.7.1.52? Может быть он больше относится к общественным зданиям, а не к простым квартирам и жилым домам?

Вот что ответил на эти противоречия специалист, имеющий непосредственное отношение ко всем данным правилам:

У себя то вы кончено можете лепить что угодно, никто не запрещает. Можете соединять розетки шлейфами.

Либо прокладывать кабель без гофры.

Некоторые даже в частных домах, вместо воздушного ввода, провода СИП закапывают в землю и ничего.

Но вот если этот объект будет сдаваться по актам, то заключение энергонадзора вы скорее всего не получите. И придется вам все переделывать.

По правилам безопасности, в ванных комнатах не должно быть ни одного соединения без соответствующей влагозащиты.

А найти подобный влагозащищенный выключатель непростая задачка.

В противном случае из-за влаги на контактах, у вас во-первых, через некоторое время эти самые контакты подгорят и будут искрить, с непредсказуемыми последствиями.

А во-вторых, из-за токов утечки, которые непременно будут присутствовать на таком выключателе, вы замучаетесь искать причину ложных срабатываний УЗО.

Если же у вас его нет, ждите ударов током. Вначале незначительных пощипываний, а дальше кто знает.

Более того, даже если это сенсорный выключатель, то и здесь действует запрет.

Разрешено их устанавливать внутри, только при питании от батареек или от источников сверхнизкого напряжения. Вот очередной ответ специалиста:

2Подключение вентилятора от внутренней электропроводки светильников расположенных в санузле.

А если вы запитаете вентиляцию от ближайшей лампочки, то работать она у вас будет только пока эта самая лампочка горит.

Потушите свет выходя из туалета, отключится и вытяжка, толком так и не проветрив помещение. Да и купаясь в ванной, не хочется ощущать постоянный сквозняк с вентиляционной шахты. А если у вас при этом довольно мощный и производительный вентилятор?

3Применение разного рода выносных датчиков (не встроенных изначально в сам вентилятор) — движения, влажности и т.д.

Тут особо большой ошибки нет, но как говорилось выше, в процессе эксплуатации можете столкнуться с неудобными моментами.

Кроме того, если уж подойти к прочтению правил со всей строгостью, то эти самые датчики, по сути своей являются ни чем иным как устройствами управления.

А размещать их внутри санузлов, без соответствующей защиты и исполнения, опять таки не рекомендуется.

Ну и не забываем про их недолгий срок службы и возможные глюки с самопроизвольным включением-выключением.

Источники — https://cable.ru, Кабель.РФ

Режимы работы вытяжки в санузле

У таких вентиляторов с таймером имеется два режима работы:

туалет — верхнее положение специальной перемычки

ванная — нижнее положение перемычки

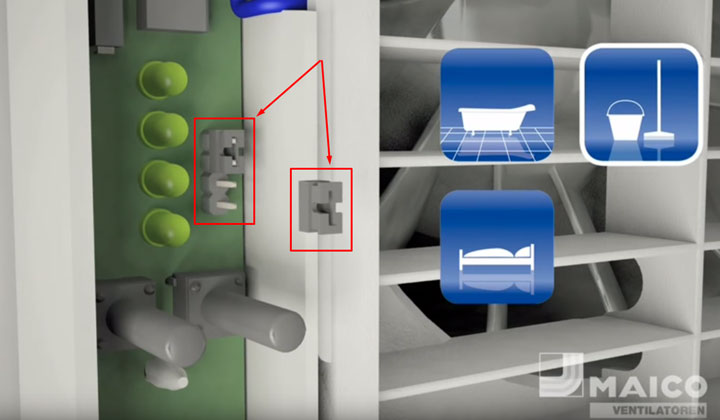

Переключение режимов производится на плате управления в правом верхнем углу.

Есть подобные перемычки и у других производителей.

При работе в режиме «туалет», после включения света и подачи питания на плату, вентиляция сразу же начинает работать. Как только свет отключили, вентилятор не останавливается, а будет продолжать крутиться определенное время.

Это время вы задаете самостоятельно, выкручивая регулировочный винтик отверткой.

В режиме «ванная», работа несколько отличается. Данный режим подходит именно для душевых и ванных комнат, без туалета.

Например, если вы принимаете душ или ванну, шум лопастей и сквозняки будут только мешать. Поэтому при включении света в комнате вентилятор не срабатывает.

Если при этом свет горел более 90 секунд, то только после его выключения, произойдет срабатывание и запуск вытяжки. Дальнейшая ее работа опять продлится столько времени, насколько вы выкрутили регулировочный винт таймера.

Управляется все это дело как раз таки от выключателя на свет, стоящего в коридоре.

Выбор вытяжного кулера

Перед тем, как провести монтаж вентилятора в ванной, необходимо сделать замеры ширины, высоты и глубины отдушины и записать полученные данные. Исходя из этой информации, следует выбирать вентиляторы в магазине.

Расчет мощности кулера очень важен перед покупкой вытяжки. По санитарным нормам, воздух в ванной комнате должен поменяться 6-8 раз в течение 1 часа, и вентиляторы должны справляться с такой задачей. Расчет мощности производится по следующей формуле: L = V * K, где L – это объем воздуха для полного воздухообмена (м3/ч), V – объем помещения, а K – коэффициент воздухообмена (сколько раз воздух должен смениться за 1 час).

Пример расчета: Длина комнаты – 2,5 м, ширина – 3,2 м, высота 2,8 м. Узнаем объем помещения: V = 2,5 * 3,2 * 2,8 = 22,4 м3. Далее, подставляем полученный результат в формулу: L = 22,4 * 8 = 179,2 м3/ч. Исходя из расчета, кулер должен за 1 час пропустить через себя 179,2                м3/ч воздуха. При выборе прибора рекомендуется остановиться на той модели, которая будет по мощности на 20% превышать расчетную. То есть, агрегат должен иметь запас мощности. В данном случае, для установки вентилятора в туалете или ванной с таким объемом, будет достаточно кулера с производительностью 200 м3/ч.

Установка вытяжного вентилятора в ванной регламентируется нормами допустимого шума. Поскольку при повышении мощности аппарата неизбежно повышается его шумность, то при выборе агрегата следует придерживаться норматива: сила звука от работы кулера не должна превышать 30 дБ.

Особенности монтажа

Правильное место планируемой установки агрегата определяется расположением, конструкцией вентканалов. В частном доме мощный вентилятор можно разместить на чердаке, обеспечив вытяжку из группы воздуховодов.

Квартирный вариант, как правило, предусматривает монтаж осевой модели вместо решетки в вытяжном канале.

При натяжных, подвесных потолках применяют потолочные версии, соединяемые рукавом с отводом вентшахты или канальные агрегаты, встраиваемые между секциями воздуховода.

Наружная стена позволяет пробить отдушину непосредственно на улицу, сократив потери давления до минимума. Способ приводится в документации производителей, минусы:

• необходимость защиты от осадков, ветра, вероятность обмерзания;
• сквозняк из-за негерметичного клапана.

Существуют универсальные модификации для горизонтальной или вертикальной установки. Допускаемые положения всегда оговорены в инструкции. Минимальная высота расположения настенных приборов от пола – 2,3 м, расстояние от угла, потолка – более 30 мм.

Требования электробезопасности изложены в разделе 7 ПУЭ. Степень защиты электровентилятора, устанавливаемого во 2 зоне, должна быть не ниже IP44. Исполнения с двойной изоляцией (полностью пластиковый корпус) допускается применять без заземления. В ином случае заземляющий проводник присоединяют к соответствующей клемме устройства.

Виды вентиляторов

Классификация вентиляторов проводится по способу крепления, по местоположению, возможностям.

По способу крепления:

• накладные – помещаются на вход в канал;
• канальные – устанавливаются внутри воздуходува.

Первые используются в квартирах, вторые в частных домах с разветвленной сетью воздуходувов.

По месту установки:

• настенные для квартир;
• потолочные для домов, в которых вентиляция идет в чердак.

Также выделяют лопастные и безлопастные модели. Лопастные используются чаще всего в домах и квартирах.

Вентиляторы могут отличаться своими возможностями. Можно купить устройство с таймером, датчиками, защитными шторками, обратным клапаном. Чем шире функционал, тем дороже устройство. На стоимость оказывает влияние и производитель.

Наличие естественной вентиляции

Начать стоит с поиска отверстия (шахты) вентиляции и провести ее очистку, так как там за годы может накапливаться мелкий мусор, пыль и даже паутина. После проверки и приведения душника в порядок, сделайте такой маневр: зажгите спичку или свечу и поднесите к вентиляционной отдушине. Если пламя заколыхалось в сторону отверстия, значит с вашей естественной вентиляцией все в порядке. Некоторым такой метод проверки может показаться недостаточным, тогда стоит обратиться к другому: взять небольшой бумажный лист и прислонить к шахте: держится за счет потока воздуха — отлично, съехал на пол – поток воздуха недостаточен либо его нет вовсе.

В случае слабого потока, рекомендуем воспользоваться вентилятором и установить его в отверстие шахты вентиляции. Данное приспособление представлено широким ассортиментом на рынке электрических бытовых приборов, однако наибольшим спросом пользуется осевой вентилятор. Кроме типа конструкции, следует также сделать выбор его размера (в зависимости от размера душника) и производителя, после чего можно начинать самостоятельное подключение. Сделать это не так сложно, поэтому ниже мы разберем несколько способов его подключения своими руками.

Это интересно: Ошибка E1 аэрогриля Supra: что за неисправность?

Монтаж круглых канальных вентиляторов

В отличие от прямоугольных вентиляторов, круглые канальные вентиляторы лучше всего устанавливать в горизонтальном положении. Как уже упоминалось выше, их можно устанавливать в любом положении, но максимальная эффективность достигается при горизонтальной установке. Многие канальные вентиляторы круглого сечения имеют специальный шумопоглощающий пластиковый корпус. Это позволяет исключить из конструкции вентиляционной системы дополнительные шумоглушители.

Процесс установки круглых канальных вентиляторов очень похож на процесс установки прямоугольных канальных вентиляторов, с теми же требованиями к прямым входным и выходным участкам. Однако круглые воздуховоды позволяют использовать более простые и менее дорогие компоненты вентиляционной системы.

Еще одной особенностью круглых воздуховодов является необходимость в специальных креплениях. Такие крепления должны обеспечивать надежность и прочность всех компонентов без изменения формы сечения воздуховода.

Монтаж систем вентиляции с канальными вентиляторами должен выполняться квалифицированными специалистами, имеющими опыт установки таких систем. Предварительный детальный расчет системы позволит избежать большинства проблем, связанных с монтажом и регулировкой отдельных секций и всей системы. Использование самостоятельно изготовленных компонентов или соединений канальных вентиляторов и воздуховодов допускается только в тех случаях, когда невозможно использовать стандартные конструкции. Все соединения в системе вентиляции должны плотно прилегать и обеспечивать надежное соединение.

Подключение вентилятора к электросети

Стоит обратить отдельное внимание на то, что установка вытяжного вентилятора в ванной своими руками требует ответственного отношения к процессу монтажа. Таким образом, к моменту установки все нюансы должны быть продуманы. В идеале, лучше всего составить план работ и руководствоваться инструкциями

Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам

В идеале, лучше всего составить план работ и руководствоваться инструкциями. Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам.

Подключение вентилятора в ванной обычно проходит в несколько этапов:

• Прокладывание электрокабелей
• Установка прибора
• Закрепление вентилятора и обработка поверхности

На этапе проведения электрических кабелей, нужно уделить особое внимание технике безопасности. Необходимо полностью изолировать провода от возможного попадания влаги не только в процессе ремонта, но и при дальнейшей эксплуатации ванной комнаты. Перед началом работы нужно убедиться, что электричество в этом месте отключено

Перед началом работы нужно убедиться, что электричество в этом месте отключено.

К месту монтажа вытяжки нужно провести медную проводку. Легче и безопаснее всего это можно сделать, если в комнате еще нет облицовки. Если же установка ведется в уже готовой ванной, медные провода прокладываются поверх плитки. Их нужно обязательно обезопасить и скрыть пластиковыми коробами.

Теперь необходимо разобраться в схеме подключения прибора к электрокабелям. Для этого необходимо открыть решетку вентилятора – Вы увидите расположение проводов внутри прибора. Их назначение определяется цветовой маркировкой – ноль всегда синий, а фаза может быть белого или красного оттенка. После этого нужно воспользоваться инструкцией, в которой подробно описана схема подключения конкретного устройства к электропроводке.

При выведении электропроводки, необходимо знать технические характеристики вашего вентилятора. Главный вопрос заключается в расположении выключателей для прибора. Существует несколько способов того, как подключить вентилятор в ванной к выключателю:

• Встроенный в прибор ручной выключатель
• Вывод кнопочного выключателя на стену
• Одновременное включение со светом
• С использованием таймера или датчика

Вариант подключения следует выбрать уже при покупке вентилятора. Модели часто продаются со встроенным переключателем в корпусе. Как правило, его изготавливают в виде шнура, за который нужно потянуть для включения прибора (как на лампах-торшерах). Однако такая конструкция не очень удобна в использовании – ведь вентиляционная решетка располагается в труднодоступном месте под потолком и добраться до нее бывает сложно.

Если ремонт в ванной еще не завершен, шнур можно заменить электропроводом и установить привычный кнопочный выключатель в любом месте, закрыв кабели плиткой. При использовании вентилятора с ручным включением не стоит забывать отключать прибор после посещения санузла – иначе расходы на электроэнергию будут весьма существенными.

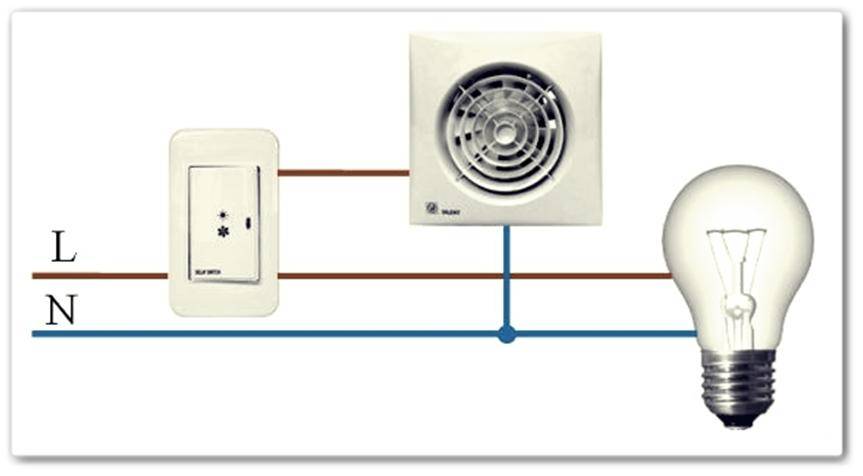

Современные вентиляторы имеют также возможность включения от света – когда Вы зажигаете лампочку в ванной, прибор автоматически начинает работать. Синхронизация устройств происходит через единый выключатель.

Такая установка вентилятора в ванной значительно экономит электроэнергию и освобождает пользователей от ручного управления прибором. Но такой вариант имеет и свои недостатки – при кратковременном посещении санузла, вентилятор не успевает проветрить воздух, пока в комнате горит свет.

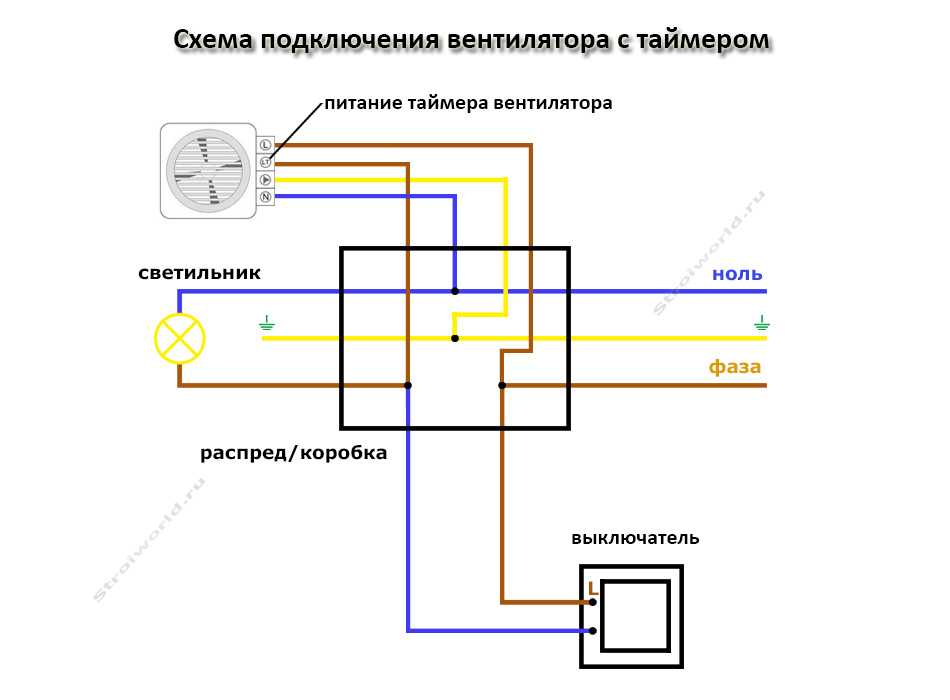

Для полной автоматизации процесса проветривания можно приобрести вентилятор с таймером. Благодаря этому дополнению устройство продолжает работать в пределах заданных настроек времени, даже если в комнате никого нет.

Период работы может занимать до 20 минут – за это время ванная успевает полностью проветриться. Схема подключения вентилятора с таймером отличается лишь отсутствием отдельных кнопок для включения. Понадобятся два кабеля напряжения и один провод для соединения с освещением. Таймер в разных моделях может начинать отсчет от включения или выключения света.

Это наиболее удобный вариант для использования в ванной комнате – Вам не придется постоянно отслеживать работу прибора, а помещение будет хорошо проветриваться.

Также в вентилятор могут быть встроены датчики влажности воздуха – они автоматически включают устройство при проведении водных процедур и отключают после полного очищения воздуха. Современные модели оснащены и датчиками движения, однако они могут принести те же недоработки, что и вентиляторы, работающие лишь при включенном свете.

Где допускается ставить вытяжной вентилятор в ванной или туалете

Сразу оговоримся, что речь сегодня идёт про вытяжные вентиляторы. С помощью приборов воздух становится свежий, чистый, не настолько влажный, как после банных процедур. В прошлых обзорах говорили, что лучше установить вентилятор в туалете либо ванной с производительностью не менее 25 кубометров в час. В случае совмещённого санузла цифра удваивается. Полагаем, читатели уже выбрали подходящую модель, следовательно, сегодня обсуждается исключительно правильная установка вентиляторов. Напомним, что ванная комната разбивается на зоны согласно порядку:

Монтаж вентилятора

Нулевая зона занимает непосредственно объем ванной или душевого поддона.
Первая зона находится внутри периметра ванной или душевого поддона, расположена ниже (до пола) и выше (до горизонтальной плоскости на высоте 2,25 метра).
Вторая зона начинается за первой, дальние границы отстоят от неё на 60 см

Высота аналогичная.
Третья зона расходится от второй на 2,4 метра, высота прежняя.
Обращаем внимание, что области образованы прямыми плоскостями и по форме прямоугольные. Исключением считается случай, когда установлено круглое джакузи

Здесь и области расходятся концентрически и равномерно. Следует внимательно производить подключение выключателей вентиляторов. В ванной комнате не ставятся вовсе. ГОСТ 50571.11 предписывает электрическое оборудование ставить не «где придётся», а согласно рекомендациям:

• В зонах 0,1 и 2 установка вентилятора (в ванной) на 220 В недопустима. Получается, прибор ставится выше 2,25 метра (нижняя грань). Там запреты уже не применяются, но остаются ограничения.
• Сложностей удастся избежать, если перейти на питание вытяжного вентилятора при помощи БСНН. Это значит, напряжение не выше 50 В переменного либо 120 В постоянного тока. Рекомендуем использовать 12 В (постоянные или переменные).

Говорят, в продаже отсутствуют низковольтные вытяжные вентиляторы. Примеры моделей несложно посмотреть тут https://www.roomklimat.ru/section/5/61-bytovye-ventilyatory-dlya-sanuzlov/ (выберите в графе Тип опцию «на 12 Вольт»), для убедительности даём наименование изделия известной марки Soler&Palau: SILENT-100 CZ Silver 12V. Можете установить вентилятор в ванной подобного рода либо чуть иной. Главное – нельзя нарушать требования ГОСТ 50571.11.

Пошаговая инструкция по подключению

Для правильного соединения проводов важно уметь читать обозначения на клеммах. Большинство вентиляторов имеют следующую маркировку контактов:

Большинство вентиляторов имеют следующую маркировку контактов:

• N — используется для подключения нулевой жилы;
• L — предназначен для подсоединения плюсового провода;
• T — к клемме подключается сигнальный провод в автоматических моделях.

Процесс подключения проходит в 3 этапа:

1. Подсоединение вентилирующего устройства. Прокладывается двужильный (для моделей с автоматикой — трёхжильный) кабель от вентилятора к распределительной коробке. Для этого в стене пробиваются борозды, в них укладывается кабель, который фиксируется с помощью цементного раствора. Допускается также протягивание провода в гофрированной трубе. Затем жилы кабеля подсоединяются к вентилятору (голубую жилу имеет нулевой провод, белую или коричневую — фазный).
2. Подключение к выключателю. К одной клемме подключают фазную жилу из сети (входящий контакт), к другой — фазную жилу от вентилятора (выходящий).
3. Соединение проводов в распределительной коробке. Соединяется нулевая жила из питающей сети с нулевой жилой вентилятора, фазный провод из сети — с жилой, идущей на входящий контакт вентилятора и фазный провод, идущий с выходящего контакта выключателя, с фазной жилой вентилирующего устройства.

После соединения всех проводов нужно проверить работоспособность конструкции и установить крышки на выключатель и распределительную коробку.

Подключение вентилятора в ванной через выключатель

Поэтому рассмотрим самый правильный и надежный способ — подключение от выключателя на освещение, расположенный с наружной стороны санузла.

Для монтажа вам понадобится совсем немного материалов:

кабель ВВГнГ-Ls 3*1,5мм2 или NYM 3*1,5мм2

Какой из них лучше выбрать, читайте в статье «Лучший кабель для проводки NYM или ВВГнГ-Ls».

Корпус у большинства вытяжек пластиковый, поэтому такие модели заземлять не нужно. Если у вас идет вентиляция с металлическими элементами, то здесь уже потребуется 4-х жильный кабель 4*1,5мм2

клеммники Ваго

Нагрузки здесь небольшие, поэтому эти спорные для многих клеммы, тут вполне будут уместны. Не нужно никаких скруток с последующей сваркой, пайкой или опрессовкой.

сам вытяжной вентилятор с таймером

Подключаем вентилятор без таймера

Такой вариант подключения считается самым простым с технической точки зрения. Выключатель размещают перед входом в ванную комнату либо внутри помещения. Желательно его устанавливать в отдалении от сантехнического оборудования, где исключено попадание на электрические контакты брызг.

Пластиковые осевые вентиляторы не имеют клеммного выхода для подсоединения заземляющего контура. Все ограничивается коммутацией фазы с нулевой жилой. Соединения организуют в распределительном щитке или подрозетнике глубиной до 60 мм.

Одноклавишный выключатель (отдельно от света):

Если для управления работой вытяжного вентилятора выбран выключатель с одной клавишей, коммутация проводов происходит так:

• ноль вентиляционного прибора соединяется с нулем сетевого провода;
• фазный конец от вытяжки подключается к линии, проложенной от выключателя;
• на входящую клемму выключателя присоединяется сетевая фаза.

Подключение вентилятора к освещению

Наиболее простой и бюджетный вариант обустройства принудительной вентиляции санузла – подсоединить вентилятор к ближайшей лампочке, затратив минимум проводов и усилий. В таком случае вытяжка будет работать ровно столько времени, сколько горит свет.

Установить вентилятор с тремя проводами подключения несколько сложнее. Такому агрегату требуется постоянное питание платы, поэтому к нему и фаза, и ноль тянутся напрямую из коробки.

Выключатель размыкает дополнительный провод фазы, управляющий таймером. Подробнее все соединения описаны на схемах ниже.

Подключение через коробку безопаснее, поскольку все соединения вынесены за пределы ванной, но имеет те же недостатки в эксплуатации, что соединение с лампочкой. С одной стороны, вы никогда не забудете включить вытяжку, проводов понадобится мало, а спрятать их можно даже после облицовки стен – в потолок.

С другой стороны, мало кому понравится сквозняк и шум во время купания, а времени работы от света для эффективной вентиляции может быть недостаточно. В результате приходится оставлять включенным освещение после выхода из ванной или туалета, а это дополнительный расход электроэнергии.

Наличие встроенного таймера в вытяжном вентиляторе нивелирует эти недостатки: в режиме ванны он будет включаться только после отключения света и работать заданное время, а в туалете запустится вместе с освещением.

С помощью шнура

Вентилятор со шнуром

Многие модели вентилятор, изначально, обладаю собственным выключателем. Зачастую этот выключатель имеет форму шнура, выходящего из корпуса. При манипуляциях со шнуром (дёргая) вентилятор включается или выключается.

Стоит обратить внимание на то, что такой способ включения устройства является, чаще всего, неудобным. Связано это с высоким расположением вентиляционного канала (под потолком)

Кроме того, иногда, необходимо устанавливать вытяжку в труднодоступных местах, из-за чего прямой доступ к ней сильно ограничен

Кроме того, иногда, необходимо устанавливать вытяжку в труднодоступных местах, из-за чего прямой доступ к ней сильно ограничен.

Такой способ включения и выключения наиболее удобен в случае проведения ремонтных работ. К тому же, можно смело, помимо основного шнура, проложить дополнительные провода и установить самостоятельный выключатель для вентилятора. Однако, стоит учитывать, что при укладке проводки вне ремонтных работ, может сильно пострадать эстетика стен ванной комнаты. Также не стоит забывать о необходимости соединения основной проводки с вытяжкой.
