Принципы управления люстрой на расстоянии
Традиционный способ включения света от удобно расположенного выключателя на стене имеет одно определенное преимущество: он не может потеряться и всегда находится на знакомом месте — при входе в комнату.
Малогабаритные пульты дистанционного управления можно ненароком сдвинуть в сторону, а через некоторое время их приходиться искать. Только по этой причине рекомендуется сочетать в управлении освещением два метода:
- стационарным выключателем;
- мобильным пультом.
Правила надежного соединения люстры со стационарным выключателем описаны в статье про безопасное подключение проводами люстры и выключателя. Здесь же приводятся электрические схемы их монтажа, учитывающие внутреннюю конструкцию светильников с различным количеством лампочек.
Поэтому стразу разбираем принцип работы люстры от пульта дистанционного управления, за основу которого принят метод передачи команд — электрических сигналов по радиоволнам с использованием:
- радиопередатчика, расположенного внутри малогабаритного пульта;
- радиоприемника, принимающего посылаемые команды только от определенного источника, которые здесь же обрабатываются автоматикой и преобразуются в электрические сигналы, зажигающие лампочки.
Принцип дистанционного управления люстрой объясняется картинкой.
Радиокоманда создается нажатием кнопки на пульте и передается в эфир, воспринимается антенной радиоприемника, встроенного в электронный прибор — контроллер.
Так называют устройство, имеющее в своем составе блоки:
- питания:
- приема радиосигналов;
- логики;
- коммутации силовых цепей.
Все они выполнены очень маленьким объемом, которому вполне достаточно места внутри светильника или рядом с ним.
Выбор расстояния
Приемник и передатчик могут создаваться для совместной работы на разном удалении. Для комнаты вполне достаточно расстояния 8 метров, создаваемого большинством бюджетных моделей, состоящих из:
- контроллера;
- пульта;
- источника тока.
Влияние помех и посторонних сигналов
Сейчас пульты и контроллеры устанавливаются многими владельцами. В многоэтажном здании может возникнуть ситуация, когда радиокоманда от близкорасположенного соседа будет воспринята вашим контроллером. Чтобы этого избежать, выбирайте комплекты, работающие только в паре друг с другом.
Для этой цели производители используют одинаковые алгоритмы для шифрования и обработки сигналов внутри приемника и передатчика, которые посторонние приборы не могут распознавать, не реагируют на них.
Настройка подобного оборудования выполняется в заводских условиях, пользователям она недоступна. В этом положительном моменте есть всего один недостаток: если возникнет поломка в пульте или контроллере, то поодиночке их использовать уже не получиться — придётся приобретать новый комплект полностью.
Количество каналов радиоуправления
Обычное число кнопок на пульте определяет возможности коммутации светильниками. Режимы А, В, С, D создаются простым нажатием соответствующей кнопки.
Первые три операции зажигают разные каналы, а четвертая — полностью снимает с них напряжение, гася свет в помещении.
Мощность коммутируемой нагрузки
Источники света потребляют разное количество электроэнергии. Чтобы контроллер надежно работал с большинством люстр, его выходные контакты делают мощными, способными переключать 1 кВт нагрузки. Для бытовых осветительных приборов это довольно большой запас даже при использовании ламп с нитями накаливания.
Он сделан специально и учитывает то, что люминесцентные и энергосберегающие лампы при запуске создают четырехкратное превышение номинальных токов.
Питание пульта и контроллера
Для работы электронной схемы приемника и передатчика требуется электрическое питание. Внутри переносного пульта устанавливают обычные батарейки, а автоматику люстры запитывают от стационарной сети через блок питания. Поэтому на контроллер необходимо правильно подводить напряжение сети: фазу и рабочий ноль. Подключать их необходимо на соответствующие обозначениям клеммы.
При этом может возникнуть одна интересная особенность схемы, совмещающей работу от настенного выключателя и переносного пульта одновременно. Она объясняется тем, что контроллер не распознает способ подачи напряжения: если свет отключен дистанционным передатчиком, а включается выключателем, то люстра должна загореться.
Этот метод может быть смоделирован случайным отключением напряжения квартиры или дома от защит при возникновении неисправностей электрической сети и последующим восстановлением питания автоматикой. Когда выключатель люстры не переведен на отключение, то существующая логика устройств нормально зажжёт свет и оставит его гореть помимо воли хозяина.
Выбор светодиодной люстры с пультом управления
При выборе светодиодной люстры с пультом управления необходимо обратить внимание на несколько важных критериев. Во-первых, следует оценить мощность светодиодных ламп, которые устанавливаются в люстру
Это позволит определить яркость освещения и его способность осветить пространство комнаты или помещения. Также стоит учитывать, что светодиодные лампы энергоэффективны и эко-дружественны, что позволит сэкономить электроэнергию и снизить риск выхода люстры из строя
Во-первых, следует оценить мощность светодиодных ламп, которые устанавливаются в люстру. Это позволит определить яркость освещения и его способность осветить пространство комнаты или помещения. Также стоит учитывать, что светодиодные лампы энергоэффективны и эко-дружественны, что позволит сэкономить электроэнергию и снизить риск выхода люстры из строя.
Во-вторых, необходимо выбрать люстру с пультом управления, который обеспечивает комфортное управление освещением. Пульт может иметь различные функции, такие как настройка яркости, выбор температуры света, регулирование цветовой гаммы и даже возможность программирования автоматического включения и выключения света.
Также стоит обратить внимание на дизайн люстры. Форма, цвет и материалы, используемые в изготовлении, должны соответствовать интерьеру помещения
Важно, чтобы светодиодная люстра с пультом управления стала гармоничной частью общего стиля и добавила в помещение уют и функциональность. И наконец, не забывайте учитывать свои личные предпочтения и потребности
Если вы часто используете разные настройки освещения или хотите создавать различные атмосферы в помещении, выберите светодиодную люстру с пультом управления, предлагающую широкий спектр возможностей
И наконец, не забывайте учитывать свои личные предпочтения и потребности. Если вы часто используете разные настройки освещения или хотите создавать различные атмосферы в помещении, выберите светодиодную люстру с пультом управления, предлагающую широкий спектр возможностей.
Критерий выбора
Важность
Мощность светодиодных ламп
высокая
Функции пульта управления
средняя
Дизайн
средняя
Личные предпочтения и потребности
низкая
Установка потолочной люстры
В старых квартирах потолочные люстры с пультом или без подключаются очень легко, в сравнении с новостройками. Обычно посредине потолка есть отверстие для крюка и около него – провода. На стене расположен двухклавишный выключатель, к которому подключено такое же количество проводов, чаще три. Если выключатель люстры одноклавишный, значит, третий провод отведен в сторону и изолирован, а у люстры будет только один режим освещения. Обычно такой способ подключения люстры на потолке бывает в квартирах старого образца во всех помещениях, кроме гостиной.
Многие люстры советского времени работали с тремя режимами освещения. Такие светильники состоят из двух электрических проводов, в каждом находится группа светильников, подключенных параллельно друг с другом. Один провод, выходящий из люстры общий для остальных. Если появляется напряжение между общим и любым другим, работают обе группы.
Светодиодные светильники в вашем доме
Преимущества светодиодных светильников для потолка
Светодиоды
Современные светильники — накладные, встраиваемые и точечные — существенно отличаются от всех остальных осветительных приборов. Соответственно, по сравнению с ними светодиодные светильники обладают как преимуществами, так и недостатками.Вначале проанализируем, какие выгоды предоставит вам установка светодиодных светильников:
Во-первых, накладные светильники, настенные и встраиваемые отличаются низким уровнем энергопотребления. Светодиодный светильник потребляет электричества в 10 раз меньше, чем лампа накаливания и втрое меньше, чем люминесцентная лампа, обеспечивающая аналогичный уровень освещения. Т.е. установка светодиодных светильников дает вам возможность существенно снизить энергозатраты на освещение дома или квартиры;
Во-вторых, светодиодные лампы, используемые в светильниках, имеют номинальный срок службы около ста тысяч часов (что приблизительно соответствует 11 годам непрерывной работы). Следовательно, менять лампы, которыми комплектуются потолочные светильники, нужно гораздо реже;
Кроме того, светодиодные лампы не содержат в своем составе ртуть, что делает их абсолютно безопасными с экологической точки зрения.
Выгода от использования светодиодов
Кроме всего вышеперечисленного к достоинствам именно накладных светодиодных светильников можно отнести простоту в установке. В отличие от встраиваемых светильников, которые можно смонтировать только при масштабном ремонте (например, когда проводится установка реечного потолка в ванной комнате своими руками), накладной светильник можно смонтировать на любой потолок буквально за несколько минут.
Недостатки светодиодных светильников
Однако, кроме приведенного выше списка преимуществ, накладные потолочные светодиодные светильники обладают рядом недостатков по сравнению с другими осветительными приборами:
Светильники со светодиодами «Cree» — одни из лучших, то в то же время — одни из самых дорогих.
Следующий недостаток – постепенная «деградация» светильников. Недорогие модели светодиодных ламп могут со временем (через 3-5 лет интенсивной эксплуатации) терять яркость свечения. А если учесть, что вложения в светодиодные лампы за счет экономии электроэнергии окупаются в среднем за пять лет, то этот недостаток можно счесть весьма существенным;
• Также к недостаткам светодиодных светильников можно отнести неприятный спектр излучаемого ими света. Кроме того, свет от таких светильников достаточно узконаправлен, и если вы используете светодиодные потолочные светильники – накладные или встроенные в подвесной потолок, то вам может понадобиться установить больше точек освещения на единицу площади.
Анализируя достоинства и недостатки таких светильников, мы можем наблюдать практически паритет: где-то светодиоды разгромно выигрывают у ламп накаливания, а где-то — существенно им уступают. Вот почему делать выбор «за» или «против» нужно предельно взвешенно.
Куда установить светодиодный светильник
Одним из наиболее важных факторов при выборе в пользу светодиодного светильника является его размещение в квартире.
Попробуем разобраться, где же мы будем устанавливать светильники на светодиодах?
Спальня. Здесь светодиодный светильник, пожалуй, подойдет меньше всего. Достаточно резкий свет от светодиодных ламп будет контрастировать со всей атмосферой этого помещения, потому для спальни от светодиодов лучше отказаться;
Гостиная. Установка накладного светодиодного светильника вполне возможна – но только при условии, что светильник впишется в общий дизайн помещения. Потому для гостиной в стиле «хай-тек» светодиоды вполне применимы, а вот для классической гостиной – говорим решительное «нет!»;
Кухня. Здесь светодиодный светильник можно использовать не в качестве основного света, а в качестве направленной подсветки. К примеру, накладную светодиодную лампу можно установить над мойкой или плитой – для обеспечения яркого света при готовке или мойке посуды.
Накладной светильник для кухни
Также накладные светильники светодиодные – потолочные и настенные – можно устанавливать в хозяйственных постройках: гаражах, сараях мастерских. Наружное освещение частного дома тоже можно организовать с использованием светодиодных фонарей и прожекторов.
Ремонт люстры своими руками
На самом деле недостатков у этих люстр всего два, и оба их можно исправить своими руками, сейчас я расскажу как.
Люстра с пультом управления не включается с пульта и выключателя
Это самая распространенная неисправность – люстра вообще не горит. В первую очередь необходимо проверить очевидное: батарейки пульта и блок питания люстры. Возможно неисправен выключатель или нет контакта на потолке.
Дальше действуйте по обстоятельствам. Часто, если питание есть, но не горит вся люстра, неисправен контроллер (приемник). Если это часть, нужно смотреть группы освещения.
Люстра с пультом управления щелкает, но не включается
Щелчки при попытке включения с пульта или с выключателя говорят о том, что скорее всего работает контроллер лампы. Как правило, включаются не все группы сразу, а только одна или две.
Каждая группа освещения питается от собственного выхода драйвера. А так как на выходе контроллера напряжение 220 В, для питания светодиодов и галогенных ламп используются дополнительные блоки питания. Нужно сделать так, чтобы при включении соответствующей группы на входе нужного блока питания появилось напряжение 220 В. Если при этом на выходе нет напряжения, то данный блок не работает или выход замкнут (короткое замыкание).
Ремонт часто сводится к замене всего пульта управления с ресивером, драйвером, электронными трансформаторами и мало чем отличается от ремонта других люстр.
Пара моментов в ремонте
Бывает и так, что когда не горит группа люстры, проблема в последовательно соединенных светодиодах. Если один из них сломается, то все они не горят.
Также хочу предостеречь от установки слишком мощных галогенных ламп. Это сожжет трансформатор или картриджи. А менять патроны в этих люстрах сложнее всего в ремонте.
Менять контроллер часто дорого, сложно, да и необходимости особой нет. В таком случае предлагаю разобрать блок управления лампой с пультом и подключить группы освещения через обычный выключатель. Дешево, на наш взгляд.
Замена блока управления люстрой
Ниже пример схемы, как вообще можно снять контроллер с люстры и подключить люстру без пульта, через обычный выключатель. Другими словами, подарите сломанной люстре вторую жизнь.
Контроллер Spider (Приемник
Это соединения, которые происходят на контроллере люстры для 2 групп огней:
На самом деле в приемнике (контроллере) есть два реле, которые включают ту или иную группу освещения в люстре. То же самое делается и с обычным двухклавишным выключателем, который найдется в любой квартире.
На переключатель воздействует только рука, а на приемник действует радиосигнал, отправленный нами с пульта управления.
На вход питания контроллера приходят два провода: через выключатель и нулевой (торчащий из потолка). Потом ноль (черный) идет через драйвер на нули лампочек (все равно черный). Фаза А (красная): через контакты реле к фазам лампочек (синяя и белая).
Лампочки обычно включаются не напрямую (220В), а через блоки питания. Но это не меняет сути дела.
Так что если контроллер сломается, то его можно не менять (удовольствие около 1000 рублей, плюс труд, тем более, что его надо менять вместе с пультом), просто выкинуть.
Ремонт контроллера люстры
Если ничего не помогает, урезать функционал люстры не хочется, а денег на замену контроллера нет, можно попробовать отремонтировать блок управления люстрой своими руками. У меня есть статья, в которой подробно описана электрическая схема типичного контроллера, даны советы по устранению распространенных проблем и приведен пример ремонта в реальной жизни.
Как показывает моя практика, вероятность успешного ремонта драйвера светодиодной люстры достаточно высока.
Контроллер люстры с тремя выходами
Контроллер люстры с дистанционным управлением мощностью 1000 Вт X3
На диаграмме показано:
- К — настенный выключатель, через который фаза подается на ввод L (коричневый провод)
- N — входной нейтральный (нулевой) провод синего цвета
- N: выходной нейтральный (нулевой) синий провод, электрически подключенный непосредственно к входу N на плате драйвера, используемый для включения ламп
- Желтый, белый, синий: выходы (фазы) для питания трех групп лампочек.
Группы ламп включаются последовательно, по встроенной в контроллер программе. Чтобы изменить последовательность включения групп лампочек, просто подключите их к нужным выходам контроллера.
Все розетки 220В. Если лампочки используются на другое напряжение, то лампочки подключаются не напрямую к выходам контроллера, а через необходимые блоки питания (адаптеры).
Устройство и принцип работы прибора
Как правило, потолочные светильники с пультом управления работают в нескольких режимах, основном и вспомогательном. Вспомогательный режим добавляет особый эффект в общую световую палитру помещения. Обычно основное освещение обеспечивает блок светодиодных ламп, которые имеют небольшую мощность, но установлено их довольно много. Дополнительную подсветку могут обеспечивать компактные галогенные лампы с разным цветом излучаемого света.

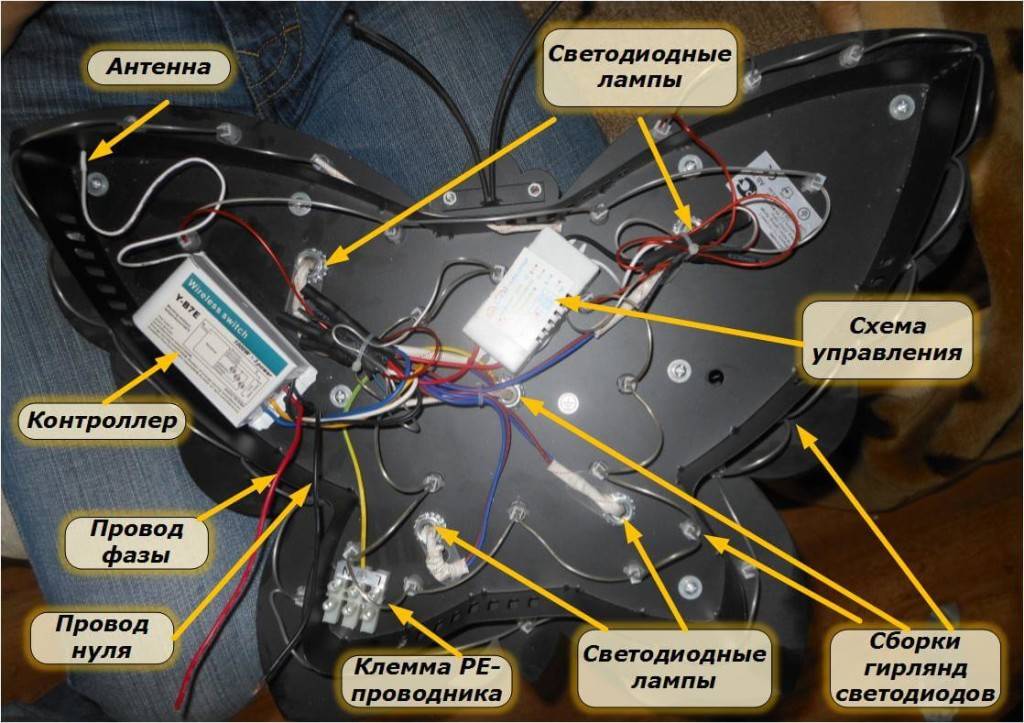

Устройтсво потолочного светильника с пультом
Подключаются все лампы отдельными блоками, каждый из которых монтируется к контроллеру. Именно он обеспечивает работоспособность и нормальное слаженное функционирование всех режимов и пульта с люстрой. Можно сказать, блок управления является сердцем всего устройства и отвечает за его слаженную работу.
Управление пультом осуществляется с помощью радиоканала. Пульт имеет определённое количество кнопок, которые соответствуют режимам работы светильника. Дальность взаимодействия зависит от типа устройства и потребностей покупателя. Для малогабаритных приборов обычно дальность не слишком большая.
Существуют разновидности, к которым можно подобрать комплектацию с большим радиусом действия. Пульт комплектуется с приёмником, и для замены пульта необходимо будет либо заменить приёмник или же настроить его на необходимую частоту.
Выбор инфракрасных датчиков движения
При выборе ИК-датчиков обращают внимание на следующие параметры:
- Место применения. Датчики выпускаются со степенями защиты от IP20 до IP 55 и бывают выстраиваемыми и навесными. Для использования в квартире выгоднее смотрится встраиваемый датчик, а степень защиты практически не играет роли. Для установки устройства на улице или в подъезде лучше выбрать модель с защитой от пыли и воды, устанавливаемую на кронштейне;
- Максимальная дальность действия. ИК-датчики улавливают изменение температуры фона на расстоянии 10-20 метров. Те из них, которые планируется установить на улице должны иметь больший радиус «охвата». В помещении этот параметр ни к чему;
- Угол обнаружения. В вертикальной плоскости угол обзора датчиков – 15-20 градусов, в горизонтальной – от 60 до 360 градусов;
- Мощность нагрузки. Перед покупкой датчика надо знать мощность подключаемой к нему нагрузки и выбирать устройство по этим показателям с запасом.
Стоит ли покупать светодиодную люстру?
Подводя итог, хочется сказать, что покупкой мы остались довольны. Она не только выглядит стильно и современно, но и обладает рядом полезных функций. В люстре применяются светодиоды нового поколения с большим сроком службы и малым потреблением энергии, три режима цвета свечения, функция регулировки яркостью. Все это дает приятный и равномерный свет с возможностью индивидуальной настройки освещения в зависимости от конкретных условий. Люстра оправдала все наши ожидания и ее можно смело рекомендовать к покупке.
Люстра с пультом управления выбирается по определенным признакам:
- Особенности конструкции. Их необходимо учесть, если планируется установка люстры на натяжном потолке. Особенность таких потолков заключается в том, что материал его изготовления не способен выдерживать повышенные температуры. Люстру необходимо выбирать светодиодную, так как она меньше других нагревается при работе. Галогенная люстра с пультом управления сильно нагревается, и может испортить покрытие потолка. Энергосберегающие лампы в люстре, как и светодиодные, также вполне подходят для натяжного потолка.
- Внешний вид и дизайн. Размеры помещения играют большую роль в этом вопросе, так же как цветовое решение и стиль интерьера комнаты.
- Дальность работы пульта управления. При установке люстры в обычной квартире подходит любой пульт, так как дальности работы даже самого слабого пульта вполне хватит. Для загородного дома может понадобиться более мощный пульт, а следовательно, и основной блок устройства должен быть большей мощности.
- Уровень освещения и мощность люстры. Эти данные зависят от вида комнаты, в которой будет устанавливаться люстра. Необходимо соблюдать некоторые правила: в столовой, кухне или гостиной освещенность должна быть не менее 200 люкс, а в детской комнате или спальне хватит и 150 люкс. Для прихожей нормальным уровнем считается 100 люкс.
- Тип ламп. Наиболее дешевые модели люстр включают в себя лампы накаливания. Люстра с пультом управления с галогенными и энергосберегающими лампами стоит намного дороже. Однако они намного надежнее в применении, и обладают большей эффективностью освещения комнат.
При выборе качественной люстры необходимо внимательно выбирать ее производителя. Современная торговая сеть предлагает большой выбор моделей. Большую долю составляют люстры китайского изготовления. Но не все китайские люстры имеют низкое качество. В Китае множество фабрик работает под руководством владельцев США и стран Европы.
Стоимость люстр известных фирм, действующих в Китае, значительно ниже, однако не уступает по качеству продукции других производителей. При выборе люстры рекомендуется проверить наличие сертификата качества. При его отсутствии не стоит делать покупку, так как большая вероятность нарваться на подделку низкого качества.
Установка и подключение
Рассмотрим подробнее, как правильно выполняется установка и подключение люстры, оснащенной пультом управления.
Установка люстры с пультом не имеет особых отличий от установки обычной люстры без пульта управления. Перед приобретением необходимо проверить комплектность люстры, наличие инструкции по эксплуатации и установке.
Также нужно проверить исправность патронов для ламп, хотя бы визуальным осмотром, на отсутствие повреждений. Можно попросить торгового работника собрать устройство люстры и проверить ее работу от пульта управления. В комплекте люстры должна быть планка с установочными отверстиями и болты с гайками.
- Потолок необходимо внимательно осмотреть и разметить на нем места будущих отверстий в плите для крепления планки, чтобы не попасть сверлом в проводку. Если потолок выполнен из гипсокартона, то для этого применяются специальные болты.
- Закрепить планку на потолке с помощью дюбелей.
Не включается люстра, оснащенная светодиодными лампами. Никакие способы включения не помогают. При такой неисправности требуется проведение ремонта люстры, а именно проверка балластного конденсатора. Из конденсатора выходит проводник, который необходимо зачистить и соединить с мультиметром, настроенным на режим замера напряжения. При нормальных показаниях напряжения измерительным прибором, можно сделать вывод, что неисправность скрывается в последовательной цепи лампочек. Если при измерении мультиметром выявлено недостаточное напряжение, либо его полное отсутствие, то необходима замена конденсатора.
При самостоятельном производстве ремонта, люстра с пультом управления требует к себе повышенной осторожности, так как на проводах подается опасное для жизни напряжение. При невнимательной работе и несоблюдении элементарных правил безопасности можно получить электрическую травму
Недостатки и преимущества инфракрасных датчиков
К недостаткам использования датчиков движения относят возможность ложных срабатываний (реакция на теплый воздух, солнечные лучи), ухудшение работы на улице из-за атмосферных осадков, отсутствие срабатывания прибора в случае, когда одежда человека не пропускает инфракрасное излучение, постоянное выключение света через 10-15 секунд, как только двигательная активность снижается.
К преимуществам датчиков относят возможность контроля потребления электрической энергии и как следствие снижения денежных затрат, безопасность для здоровья человека, удобство использования.
Преимущества и недостатки
Сейчас регулятор электрической нагрузки (диммер) можно купить в магазине электротоваров. Он применяется в основном для изменения яркости ламп разных типов и имеет следующие преимущества:
- изменение интенсивности свечения ламп;
- задание автоматического изменения яркости Автоматический диммер свечения с помощью таймера;
- дистанционное управление;
- используется как выключатель и для задания режимов свечения ламп: плавное изменение, создание световых картин, мигание;
- увеличение долговечности ламп за счет плавного пуска;
- экономия потребляемой электроэнергии.
Регуляторы имеют недостатки:
- посторонние помехи мешают работе устройств, у которых отсутствуют фильтры;
- генерация помех для других приборов, принимающих радиосигналы;
- не все устройства экономят электроэнергию;
- выход из строя при малых нагрузках.
