Электрическая схема подключения скважинного насоса к автоматике и реле давления

Схема подключения реле давления РД5 и защиты LP 3

Датчик защиты LP/3 применяется в автономных системах водоснабжения и служит для отключения оборудования при отсутствии ресурса в подводящих магистралях. При этом срабатывание происходит в процессе открытого водозабора при падении силы напора ниже установленной границы. В результате предотвращается риск поломки агрегата в случае работы механизма без воды («сухого хода»).

Автомат является двухконтактным реле коммутации цепей электропитания, срабатывающим при изменении режима подачи воды. В начальном положении группа контактов прибора разомкнута.

Схема подключения реле давления РД5 и защиты LP 3

Датчик подсоединяется к напорной магистрали после реле давления и перед первым сантехническим прибором. Место установки регулятора должно гарантировать свободный доступ для настройки и обслуживания.

Монтаж электрической части автомата выполняют только на отключенном оборудовании. Подсоединение кабеля проводят в строгом соответствии приведенной схеме (см. паспорт).

Если значение рабочего тока насоса больше 10 А, то реле рекомендуется устанавливать через магнитный пускатель. Запрещается использование прибора без защитного кожуха и в помещениях с высокой влажностью. Наличие заземляющей шины обязательно.

Регулировка границ срабатывания должна проводиться в следующем порядке:

• отключить датчик от электросети;
• снять защитный кожух;
• вращением гайки малой пружины увеличиваем или снижаем порог запуска насоса;
• накручивая или ослабляя большую пружину, регулируем отключение агрегата по «сухому ходу».

Реле давления устанавливают перед датчиком защиты и после гидроаккумулятора в предназначенное и подготовленное на заводе отверстие. Электрическую часть подключают при отсоединенном питании к клеммам, расположенным под крышкой прибора.

Начальную настройку приспособления выполняет производитель оборудования. Если по каким-либо причинам она не соответствует местным условиям, то можно провести регулировку самостоятельно.

Для этого снимаем кожух датчика и при помощи гаек на большой и малой пружинах регулируем параметры включения и отключения насоса. Всю процедуру настройки автомата на заданное давление выполняют с использованием манометра, входящего в комплект поставляемого оборудования.

Особенности электронной автоматики

Применительно к электронным блокам управления насосами, нужно отметить несколько важных моментов:

1. Определенные устройства не позволят регулировать давление включения и выключения насоса, поскольку такой параметр определен производителем как неизменный.
2. Некоторые устройства способны выключаться только по достижении насосом максимального уровня давления. Иногда эта функция может вызвать неудобства, например, уровень давления в 5 Бар довольно велик для обычной дачи или загородного дома, для обеспечения водоснабжения которых вполне хватит и 3 Бар. Соответственно, возникает необходимость регуляции уровня давления, что потребует от владельца дополнительной покупки редуктора давления, который стоит весьма недешево.

Поэтому, очень важно перед покупкой какой-либо автоматики для насоса ознакомиться с параметрами самого устройства, что убережет систему водоснабжения от повышенной нагрузки, а также от сбоев и поломок. Некоторые владельцы, по той или иной причине, не хотят устанавливать гидробак

В таком случае, целесообразно найти в инструкции к устройству отметку о том, поддерживает оно эту функцию или нет

Хотя специалисты советуют монтировать гидроаккумулятор, даже если по инструкции он необязателен. При правильной работе автоматики даже небольшой гидробак объемом на 50 литров сократит количество включений и выключений насоса. В этом случае не требуется установка устройств с функцией антицикличности, так как гидробак решит проблему небольшой утечки в системе водоснабжения. Если же установка гидроаккумулятора совершенно невозможна, следует приобрести хотя бы гаситель гидроударов (если он не встроен в автоматику).

В таком случае, целесообразно найти в инструкции к устройству отметку о том, поддерживает оно эту функцию или нет. Хотя специалисты советуют монтировать гидроаккумулятор, даже если по инструкции он необязателен. При правильной работе автоматики даже небольшой гидробак объемом на 50 литров сократит количество включений и выключений насоса. В этом случае не требуется установка устройств с функцией антицикличности, так как гидробак решит проблему небольшой утечки в системе водоснабжения. Если же установка гидроаккумулятора совершенно невозможна, следует приобрести хотя бы гаситель гидроударов (если он не встроен в автоматику).

Некоторые владельцы, по той или иной причине, не хотят устанавливать гидробак. В таком случае, целесообразно найти в инструкции к устройству отметку о том, поддерживает оно эту функцию или нет. Хотя специалисты советуют монтировать гидроаккумулятор, даже если по инструкции он необязателен. При правильной работе автоматики даже небольшой гидробак объемом на 50 литров сократит количество включений и выключений насоса. В этом случае не требуется установка устройств с функцией антицикличности, так как гидробак решит проблему небольшой утечки в системе водоснабжения. Если же установка гидроаккумулятора совершенно невозможна, следует приобрести хотя бы гаситель гидроударов (если он не встроен в автоматику).

Порядок подключения: пошаговая инструкция

Насосные станции подходят для оборудования относительно глубоких водозаборных выработок. В случае превышения глубины расположения зеркала грунтовой воды максимального значения, указанного производителем техники, используются выносные эжекторы.

Для установки выполняют следующие действия:

1. Прокладывают траншею, соединяющую скважину и жилье.
2. Укладывают в нее трубы.
3. Монтируют водопровод (если он отсутствует).
4. Устанавливают агрегат в выбранном месте.
5. Подающую трубу оборудуют фильтром и обратным клапаном.
6. Подключают магистраль к принимающему патрубку.
7. Соединяют агрегат с водопроводом.
8. Подключают оборудование к электропитанию.
9. Заполняют гидробак водой.
10. Выполняют пробный пуск станции.
11. Проверяют стыки.
12. Настраивают реле давления.

Трубы внешнего трубопровода системы водоснабжения необходимо проложить ниже уровня, на который промерзает грунт. Рекомендуется сделать небольшой уклон от дома к скважине, чтобы вода возвращалась к насосу, если он перестанет работать. Это защитит прибор от перегрева и поломок из-за сухого хода, т.е. работы при отсутствии воды.

Такую же защитную функцию выполняет обратный клапан, не позволяющий жидкости покидать трубу и уходить в скважину. При подключении поверхностного насоса, снабженного эжектором, требуется присоединить к всасывающей трубе еще одну, которую подводят к эжектору.

Этот узел направляет часть поступающей жидкости к основанию трубы, по которой поступает жидкость, что значительно повышает производительность оборудования. Если используется погружной насос, работы выполняют иначе. Его присоединяют к всасывающей трубе и подвешивают на прочном тросе из нержавейки.

Нижний конец подающей трубы следует оборудовать сетчатым фильтром, чтобы песок и другие включения не загрязнили воду и не повредили оборудование

Погружные насосы удобно крепить к готовому оголовку. Такое устройство монтируют на верхнюю часть обсадной трубы. Считается, что герметизация скважины с помощью оголовка позволяет несколько увеличить ее дебет. Чтобы кабель и трос не спутались, их фиксируют к трубе с помощью пластиковых стяжек.

Если фильтр уже есть в насосе, ограничиваются монтажом обратного клапана. Край подающей магистрали поверхностного насоса должен располагаться на высоте больше метра. Это минимальное расстояние равно половине метра для погружного насоса.

Соединения агрегата с трубами необходимо выполнять с помощью кранов-американок, используют клапаны, чтобы перекрыть любой участок и отсоединить его для ремонта без ущерба для остальных элементов системы.

Перед станцией рекомендуется поставить дополнительный фильтр грубой очистки, а после нее монтируют фильтр, который обеспечит чистоту питьевой воды, удалив нежелательные примеси

Установленный в выработке скважинный фильтр со временем изнашивается, через него начинает просачиваться песок. Рекомендуется ставить дополнительный грубый фильтр на входе в насос.

Электропитание обеспечивают, подводя к оборудованию отдельную линию, снабженную устройством автоматического отключения, необходимо позаботиться о заземлении. Перед пуском устройство заполняют водой через предусмотренное для этого отверстие.

В гидробаке при этом должно быть давление:

• около 1,5 бар для емкости менее 30 л;
• около 1,8 бар для 30-50 л;
• 2 бара или немного меньше для резервуара 50-100 л.

Затем отверстие для залива воды закрывают и подключают прибор к электросети. Нужно приоткрыть вентиль, чтобы стравить воздух. Через несколько минут отсюда потечет вода. В противном случае следует отключить прибор и долить еще немного жидкости.

Для регулировки реле давления с него необходимо снять корпус, чтобы получить доступ к винтам, с помощью которых настраивают прибор

Повторяют включение, чтобы устройство начало работать в штатном режиме. Теперь нужно настроить реле. Для этого ГА придется опустошить и затем снова заполнить. Показатели выставляют, вращая соответствующие винты.

Водопровод своими руками. Водоснабжение дачи. Насос «Малыш».

Для автоматической насосной станции потребуются (минимальная комплектация):

— насос Малыш 750 р.

— шланг 3/4″ дюйма армированный, на давление до 6-8 атм.(для соединения насоса в колодце с гидроаккумулятором в доме и далее до точки разбора воды)

— фильтр грубой очистки 50р.

— гидроаккумулятор, емкость мин.20 л– около 1000 руб.

— обратный клапан 3/4 дюйма ( ставится перед гидроаккумулятором) 100р.

— манометр на 6 атм. 160 р.

— реле давления модели РДМ 5 цена ок.500р.

— штуцер с 5 сосками (пятерник) для соединения всего хозяйства между собой.

— хомуты для закрепления шлангов, прокладки уплотнительные, лен для уплотнения резьбы.

Все это стандартные изделия, можно купить в одном магазине «Леруа Мерлен» в Москве или на рынке, но дороже. Цены указаны ориентировочные на 2010 год.

Монтируется система водоснабжения следующим образом. Гидробак с системой автоматики устанавливается в сарае или в доме и соединяется с насосом в колодце шлангом и электропроводкой. От гидробака по трубе вода подается потребителям. А теперь подробнее. Собираем узел автоматики: к реле давления подсоединяем два электропровода с вилками, на пятерник наворачиваем фильтр, манометр, реле давления и всю конструкцию вворачиваем в гидроаккумулятор. К фильтру подключаем обратный клапан с направлением потока в сторону гидробака. Насос «Малыш» соединяем гибким шлангом с обратным клапаном. От пятерника на гидроаккумуляторе ведем трубу или шланг к потребитедю. С гидравликой все, теперь электрика. Устанавливаем две розетки для системы управления насосом – одну в колодце и к ней подключаем вилку насоса, вторую в сарае или в доме, где стоит гидроаккумулятор с автоматикой и к ней подключаем вилку выходного напряжения реле давления. Устанавливаем еще одну розетку рядом с гидроаккумулятором, поключаем к ней 220 в, опускаем в колодец насос и включаем вторую вилку реле давления в сеть. ВСЁ. Водоснабжение дачи готово! Насос работает и подает воду в бак с системой автоматики. Как только давление в баке достигнет установленного, реле сработает и выключит насос. Максимальное и минимальное давление в системе регулируется реле давления.

Такое водоснабжение дачи у меня работает два сезона без проблем – воткнул в розетку и вода пошла. Насос я на зиму оставляю в колодце. Воду из труб системы водоснабжения и гидроаккумулятора сливаю в самом конце сезона намного позднее, чем в первом варианте с самовсасывающим насосом. Гидроаккумулятор имеет внутри резиновую емкость и не боится заморозки. И еще один совет — для легкого слива воды из системы рекомендую между обратным клапаном и фильтром поставить тройник и шаровой кран.

А как ВЫ решили вопрос водоснабжения дачи или загородного дома? Напишите свое мнение в комментарии или задайте вопрос и мы обязательно ответим.

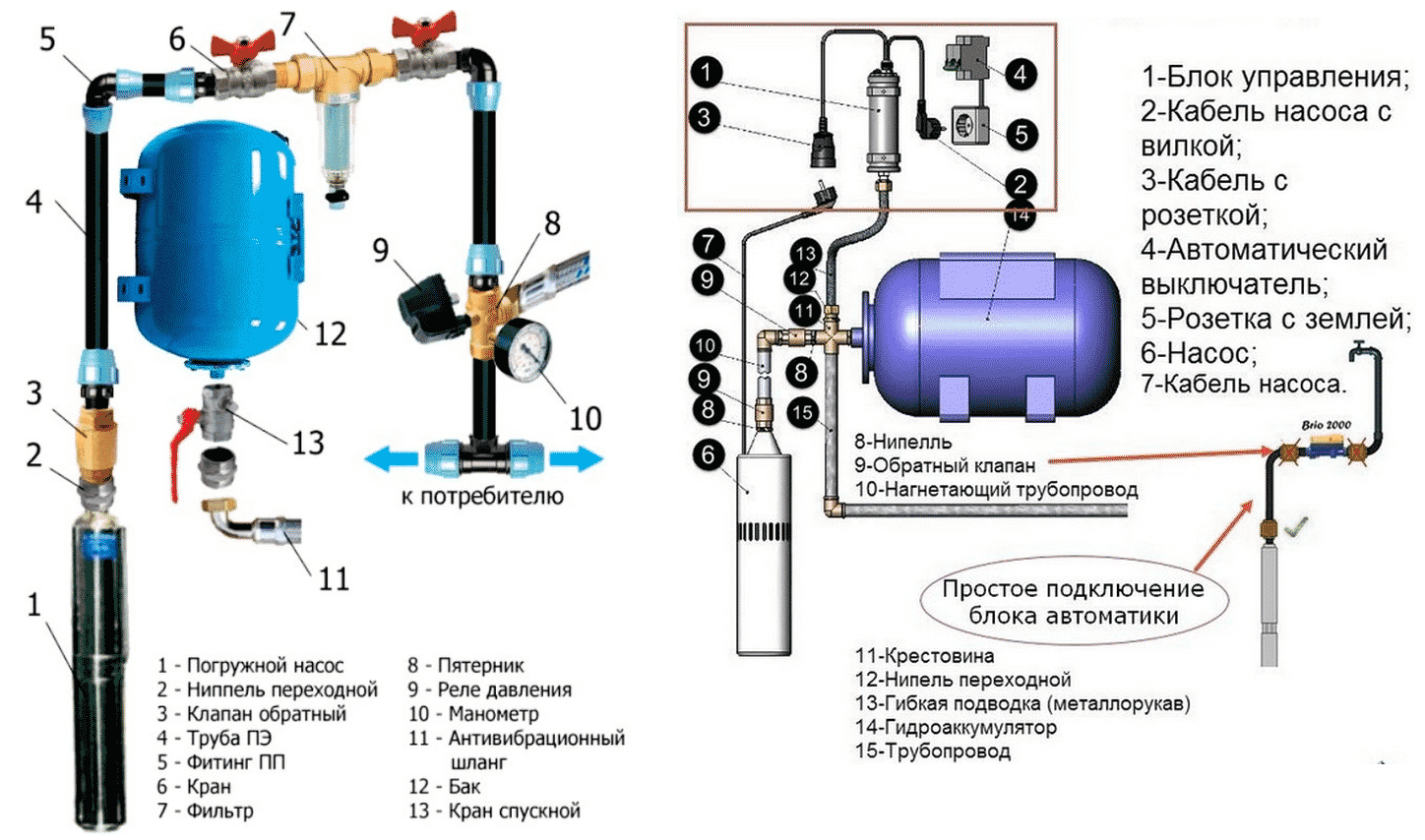

Варианты обвязки насосной станции

Под обвязкой насосной станции принято подразумевать подсоединение насосного оборудования к системе трубопроводов и другим элементам.

Подключение станции к колодцу

Для монтажа насосной станции в кессоне или в доме используют одинаковую схему. Начало схемы – это подающий трубопровод, который прокладывается под землей, на глубине ниже уровня промерзания грунта. На конце трубопровода устанавливают фильтр грубой очистки, состоящий из мелкой сетки. После фильтра устанавливается обратный клапан, предотвращающий обратный ток воды при отключении насоса. Ниже приведена технологическая схема (чертеж) насосной станции.

Далее, подающая труба подсоединяется к насосу с помощью муфты. На следующем рисунке показана простая схема обвязки насосной станции.

Приведенная выше схема сборки может быть усовершенствована (см. рисунок ниже), если требуется подключить к агрегату несколько точек водозабора.

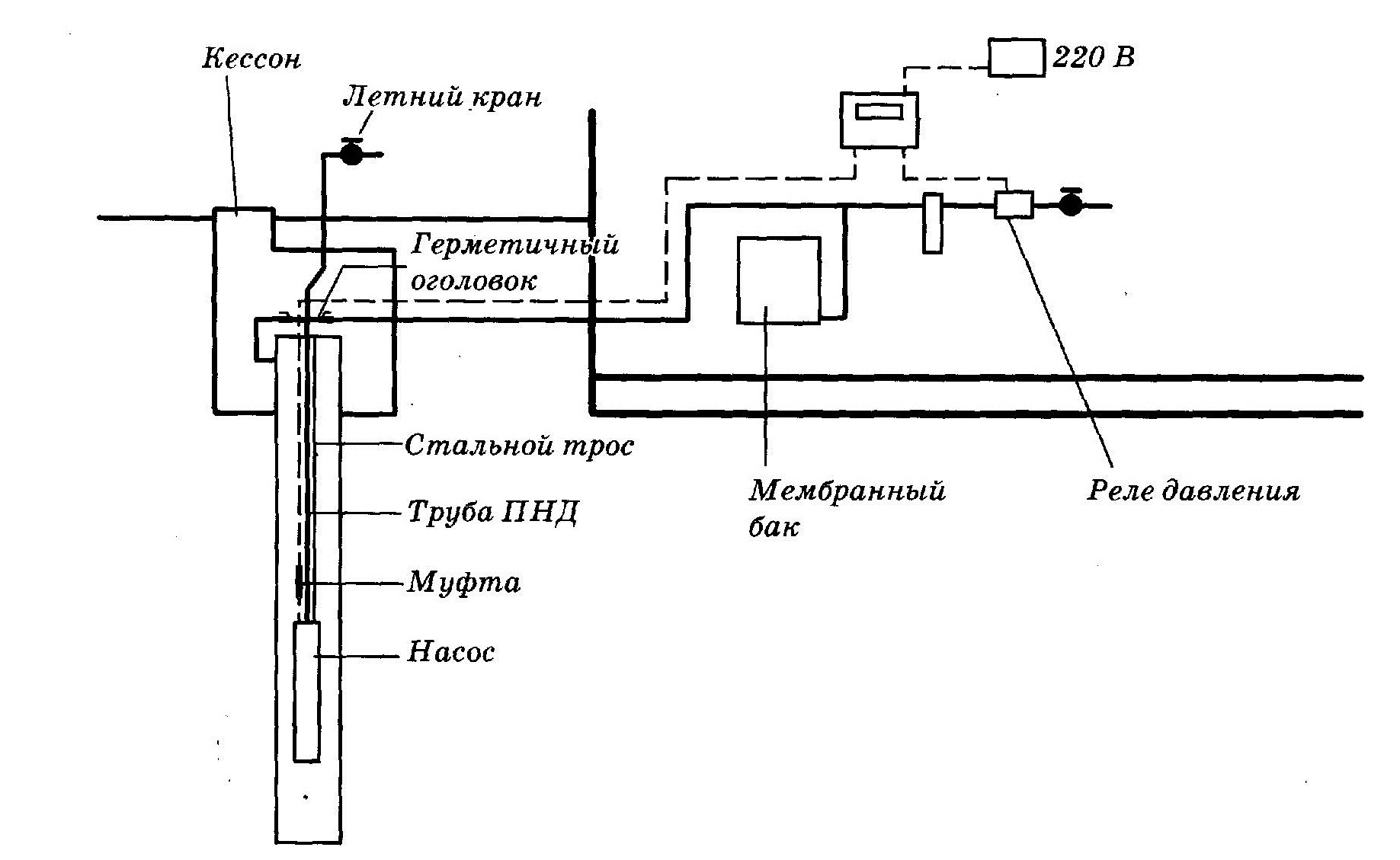

Подключение к скважине

Чтобы подключить станцию с поверхностным насосом к скважине, в которой динамический уровень воды находится ниже 8 метров, потребуется установить ее в кессон глубиной около 2 м. Если используется погружной насос, в кессон также можно поместить гидроаккумулятор и различное электрооборудование, например, стабилизатор напряжения, систему автоматики и т.д.

Автоматизация процесса набора воды в напорный бак реализована посредством реле давления, которое включает и отключает насос при определенных показателях давления в системе. Также для автоматизации работы насоса можно самостоятельно сделать блок управления. Ниже приведена принципиальная электрическая схема такого блока.

Блок управления работает по следующему принципу:

• реле К₁, включает и отключает агрегат;
• переключатель S₁, отвечает за режим работы (водоподъем-дренаж);
• за контролем уровня воды в накопительном баке, “следят” датчики F1 и F2;
• питание включается переключателем S₁ при условии, что уровень воды находится ниже датчика F1 -в этом случае агрегат включается через контакты К₁;
• когда вода достигнет датчика F1, произойдет открытие транзистора VT₁, после чего включится реле К₁.

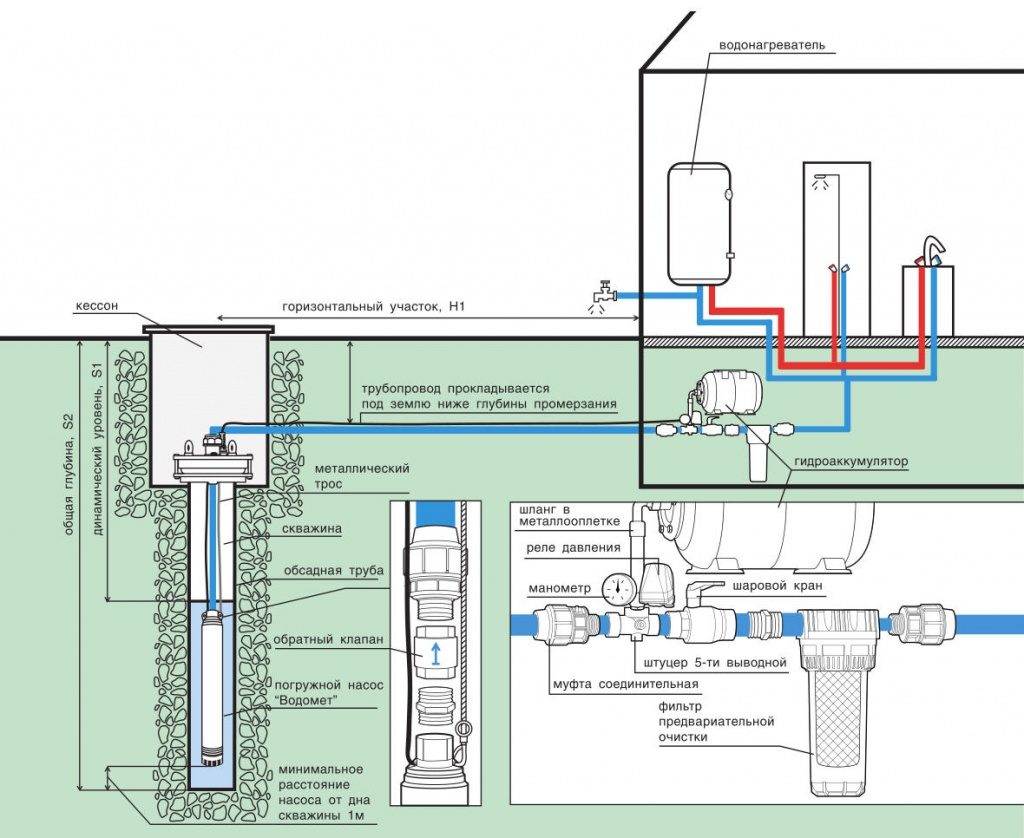

Сборка станции с погружным скважинным насосом проводится по схеме, приведенной ниже.

Подключение станции к системе водоснабжения

Иногда возникает необходимость использования насосной станции, даже когда к дому подведен централизованный водопровод. Станцию с накопительным баком обычно устанавливают, если в системе водоснабжения слабое давление. Также данное оборудование будет незаменимым, если подача воды по магистрали осуществляется по определенным часам.

Насосная станция подключается к централизованному водопроводу следующим образом:

• подведите к накопительному баку трубу от централизованной магистрали;
• заборную трубу насоса подсоедините к баку;
• выходную трубу от насоса следует подсоединить к системе водопровода дома;
• проложите и подключите к агрегату электрическую проводку;
• произведите пробный запуск аппарата, после чего настройте оборудование на нужную производительность.

Назначение прибора

Некоторые насосные станции не укомплектовываются автоматическими устройствами для контроля и регулировки работы насоса. Однако для работы системы водоснабжения в автономном режиме необходимо, чтобы запуск и остановка насосного оборудования происходили автоматически, ведь осуществление этих действий вручную требует постоянного наблюдения за системой, что не позволит вам заниматься своими делами.

Оптимальный контроль над работой насосной станции обеспечит реле. Этот прибор выполнен в виде блока управления в пластиковом корпусе. Внутри него установлены две пружины, которые регулируют верхний и нижний предел давления в параметрах отключения и включения насоса.

Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

Реле подключается к гидроаккумулятору – накопительному баку с воздухом и водой в резиновой груше. Поскольку резиновая груша с водой находится внутри полости с воздухом, стенки груши выполняют функции мембраны. В рабочем состоянии вода в груше растягивает стенки мембраны и давит на воздух в камере, чем создаёт определённое давление. При расходовании воды объём груши уменьшается, и давление воздуха в камере также снижается. В момент достижения определённого давления, установленного на реле, происходит срабатывание датчика, проводящее к замыканию контактов и запуску насоса.  Набирание воды в ёмкость происходит до тех пор, пока давление не поднимется до установленного на реле максимума. В итоге контакты размыкаются и насос отключается.

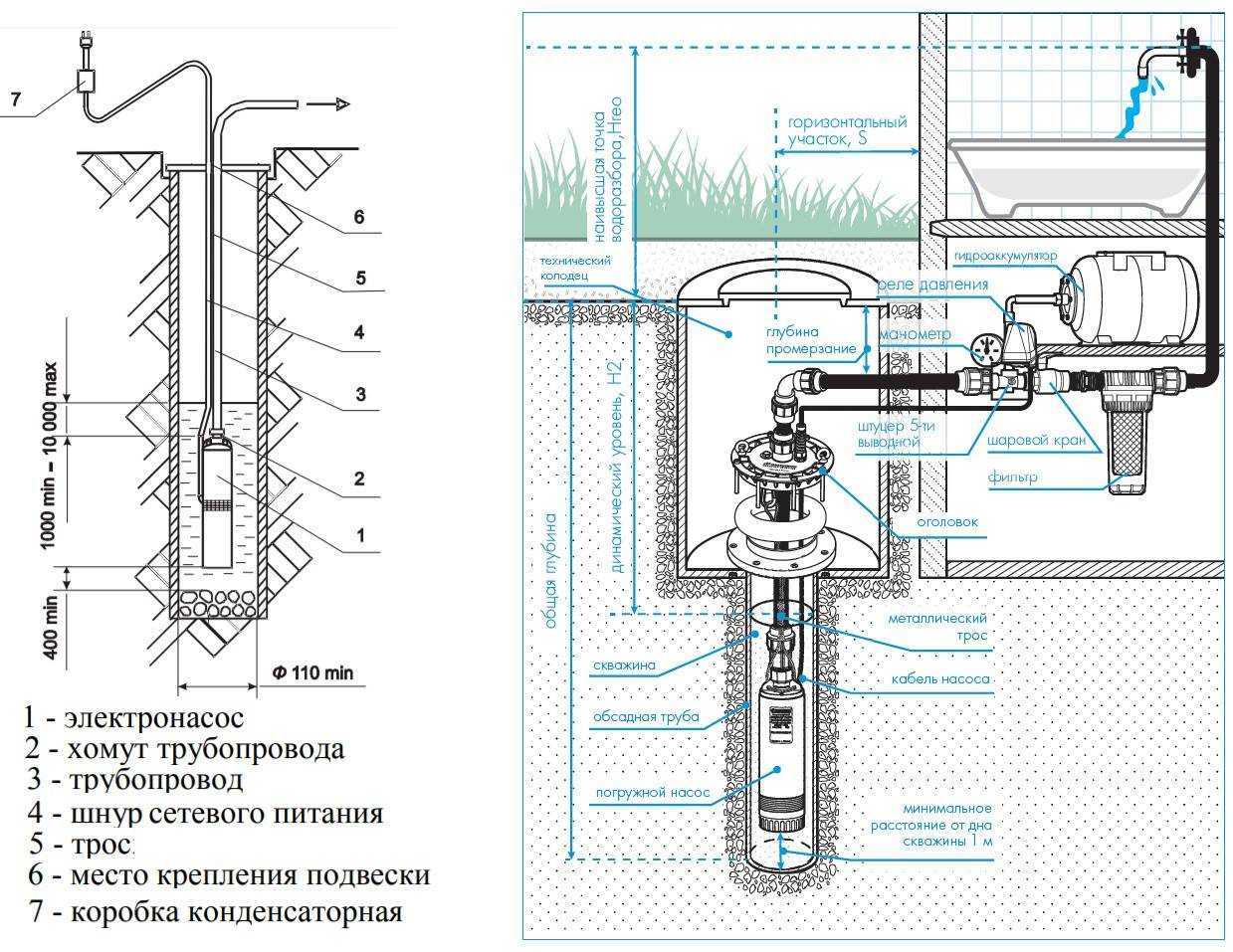

Схема для погружного скважинного насоса

Чтобы подключить насос к скважине на даче, сначала выбирают водозабор: открытый природный водоем, колодец или бурят водяную скважину. При этом учитывают глубину нахождения горизонтальной жидкости. До 8 м — гидроагрегат закрепляют поверхностно, глубже — опускают в пробуренное отверстие. С учетом глубины погружения, размера диаметра бурки применяют аппарат цилиндрической формы меньшего диаметра.

Подключение погружного насоса своими руками состоит из 3 этапов:

1. Выбор по техническим характеристикам модели помпы.
2. Прикрепление троса с электрокабелем автоматики, подъемной трубой.
3. Закрепление оголовка на корпусе гидроаппарата.

Предпочтение отдают винтовым, центробежным конструкциям, их преимущества:

• дешевизна, стойкость к напору;
• присоединение дополнительных помп;
• синхронная работа с автоматикой;
• производительность — высокий КПД с нужным напором.

Глубинный насос для скважины производитель сопровождает таблицей, графиками, которые показывают соотношение напора и литража жидкости на выходе. Если она поднимается с глубины 80 м, согласно таблице, водопроводная сеть получает 30 л. При закачке учитывается прохождение воды по горизонтальному шлейфу: 5 м горизонта соответствуют 1 м высоты напора.

Для погружения водяного аппарата и удержания в скважине применяется стальной трос, который пропускают через 2 верхних отверстия оголовка корпуса. Закрепляют пластиковыми хомутами параллельно электрическому кабелю, водоподъемной полипропиленовой трубе. Труба соединяется внизу разборной латунной, пластмассовой муфтой.

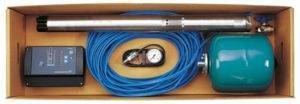

Комплект скважинного насоса

Погружные насосы для удовлетворения бытовых нужд рассчитаны на работу в скважинах Ø 75-100 мм. Модели различают по мощности, силе напора, производительности и типу привода (однофазный, трехфазный).

Такой компоновки бывает достаточно, если аппарат предполагается использовать на даче для полива сада и огорода.

Для организации водоснабжения дома устройства оснащаются пультом управления и дополнительным оборудованием:

• блок автоматики;
• манометр;
• реле давления;
• гидроаккумулятор;
• обратный и сливной клапаны;
• фильтрующие элементы;
• узел защиты глубинного насоса;
• стабилизатор электрического напряжения.

Мембранный аккумулятор предназначен для выравнивания силы напора системы водоснабжения.

Датчик защиты и стабилизатор напряжения поддерживают работу механизма во время аварийных ситуаций, в числе которых:

• низкий уровень воды в скважине;
• обрыв фазы;
• скачки напряжения;
• короткое замыкание;
• перегрузка или недогрузка насоса;
• перегрев двигателя.

Преимущества релейной автоматики

Монтаж скважинного насоса с автоматикой отличается наличием следующих преимуществ:

• легкость установки;
• ремонтопригодность.

Устройства, представленные на рынке в большом ассортименте, подходят для разной сложности монтажа. Все детали оборудования можно заменить в процессе ремонта блока своими руками. Релейные защитные блоки для скважин на воду подходят для разных типов водозабора. Практика показала, что причины выхода насосов из строя связаны со следующими основными моментами:

• перегрузкой электрического двигателя;
• повышением или понижением напряжения в сети;
• работой в режиме «сухого» хода (без воды).

Электропитание насосной системы на должном уровне обеспечивается за счет использования стабилизаторов переменного напряжения. Эти устройства должны иметь необходимую мощность, что является затратным. Зачастую монтаж автоматики связан с монтажом реле контроля напряжения. Насос отключается при наличии стабилизаторов переменного напряжения в следующих случаях:

• при падении напряжения;
• при перенапряжении.

Стабилизаторы обеспечивают контроль за последовательностью и асимметрией фаз. Это относится к трехфазным двигателям. Задержка времени по включению реле должна обеспечивать защиту от частых скачков напряжения в электросети.

Некоторые типы двигателей, к примеру, MS 3 для насосов SQ производителя Grundfos, имеют встроенную защиту от «сухого» хода. Единственный недостаток косвенной системы связан с ее «вторичностью». Реле может срабатывать только при «сухом» ходе, когда подшипники и проточная часть остаются без воды, используемой для смазки и охлаждения. Обеспечить защиту насоса от «сухого» хода можно одним из 2-х способов:

1. Непосредственным. С использованием датчиков для контроля уровня воды в скважине.
2. Косвенным. По сдвигу фаз тока либо его значению на основе реле.

Уровень производительности насосного оборудования иногда превышает дебет скважины. Если это происходит несколько раз в сутки, то такая ситуация может отрицательно сказываться на сроке службы насосного оборудования. Рекомендуется использование электродного реле контроля уровня, позволяющего отключать насос до возникновения аварийной ситуации.

Схема подключения реле давления РД5 и защиты LP 3

Датчик защиты LP/3 применяется в автономных системах водоснабжения и служит для отключения оборудования при отсутствии ресурса в подводящих магистралях. При этом срабатывание происходит в процессе открытого водозабора при падении силы напора ниже установленной границы. В результате предотвращается риск поломки агрегата в случае работы механизма без воды («сухого хода»).

Автомат является двухконтактным реле коммутации цепей электропитания, срабатывающим при изменении режима подачи воды. В начальном положении группа контактов прибора разомкнута.

Схема подключения реле давления РД5 и защиты LP 3

Датчик подсоединяется к напорной магистрали после реле давления и перед первым сантехническим прибором. Место установки регулятора должно гарантировать свободный доступ для настройки и обслуживания.

Монтаж электрической части автомата выполняют только на отключенном оборудовании. Подсоединение кабеля проводят в строгом соответствии приведенной схеме (см. паспорт).

Если значение рабочего тока насоса больше 10 А, то реле рекомендуется устанавливать через магнитный пускатель. Запрещается использование прибора без защитного кожуха и в помещениях с высокой влажностью. Наличие заземляющей шины обязательно.

Регулировка границ срабатывания должна проводиться в следующем порядке:

• отключить датчик от электросети;
• снять защитный кожух;
• вращением гайки малой пружины увеличиваем или снижаем порог запуска насоса;
• накручивая или ослабляя большую пружину, регулируем отключение агрегата по «сухому ходу».

Реле давления устанавливают перед датчиком защиты и после гидроаккумулятора в предназначенное и подготовленное на заводе отверстие. Электрическую часть подключают при отсоединенном питании к клеммам, расположенным под крышкой прибора.

Начальную настройку приспособления выполняет производитель оборудования. Если по каким-либо причинам она не соответствует местным условиям, то можно провести регулировку самостоятельно.

Для этого снимаем кожух датчика и при помощи гаек на большой и малой пружинах регулируем параметры включения и отключения насоса. Всю процедуру настройки автомата на заданное давление выполняют с использованием манометра, входящего в комплект поставляемого оборудования.
