Правила подключения проточного водонагревателя, советы специалистов

Подключение к сети — выбор кабеля и автомата

На трехфазном устройстве кабель 4-х жильный. На однофазном – трехжильный.

При этом на приборах большой мощности (выше 10кВт), ноль зачастую вообще не используется.

То есть, на однофазных устройствах вы подключаете Ноль+Землю+Фазу L1. Если на клеммах есть второй контакт L2, делаете на него перемычку.

На трехфазных водонагревателях мощностью 6-10кВт подключаются только две фазы и ноль (полюса для подключения – Pe, N, L1, L2).

А вот на экземплярах 12-15кВт идет только три фазы и земля.

Нулевой провод вообще не задействован в электроснабжении!

Заводской кусок кабеля удаляется и к месту установки выводится цельный провод непосредственно от щитовой.

Кабель какого сечения и какой дифф.автомат или УЗО здесь подобрать? Все зависит от мощности и рабочего напряжения проточного водонагревателя.

При выборе ориентируйтесь по следующим таблицам. Для однофазных водонагревателей:

Для трехфазных водонагревателей с нолем:

Для трехфазных водонагревателей без ноля:

Обратите внимание, на некоторых марках внутри устройства имеется кнопка предохранителя. Она защищает от избыточного давления или сухого включения

Перед самым первым запуском после присоединения всех проводов не забудьте проверить ее положение

Она защищает от избыточного давления или сухого включения. Перед самым первым запуском после присоединения всех проводов не забудьте проверить ее положение.

Требуемый инструмент и материалы

Если проводка дома вполне способна работать с водонагревателями и есть возможность подключить его к системе водоснабжения или произвести врезку, то можно приступать к работам.

Из инструментов понадобиться:

1. Перфоратор с буром нужной толщины;
2. Рулетка;
3. Набор ключей;
4. Отвертки;
5. Плоскогубцы;
6. Молоток и т.д.

Дополнительно может понадобиться паяльник для пластиковых труб или плашка для нарезания резьбы на металлических трубах.

Эти инструменты нужны в случае надобности врезки с систему водоснабжения.

Потребуются также такие материалы:

• Пакля с пастой для герметизации соединения или фум-лента;
• Запорные краны (количество – от 1 до 3 шт.);
• Тройники (пластиковые или металлические);
• Монтажные крюки;
• Соединительные шланги (если их нет в комплекте);
• Предохранительный клапан (для бойлера);
• 3-жильный кабель (по длине его должно хватить до счетчика);
• Автоматический выключатель или розетка.

Дальше рассмотрим последовательность действий для установки и подключения водонагревателей разных типов.

Необходимые детали, материалы и инструменты

Для самостоятельного монтажа потребуются:

• трубы – металлические или ПВХ (второй вариант предпочтителен из-за большей простоты и удобства работы). Длина участков трубы зависит от расположения бака и конфигурации санузла (технического помещения), а также удаленности точек водозабора от устройства. Тип трубы и ее характеристики зависят от объема подачи воды (пропускная способность) и давления в системе;
• сантехническая арматура. Обязательно потребуются шаровые краны – от двух штук, предохранительный клапан (часто он включается в комплект поставки бойлера), тройники и переходники (в зависимости от конфигурации водопровода). Если есть риск повышения давления в системе подачи воды, рекомендуется дополнять схему подключения редуктором. При наличии манометра на редукторе появляется возможность визуально контролировать уровень давления в водопроводе;
• кабель электрический трехжильный, сечение определяется в соответствии с номинальной потребляемой мощностью;
• автомат для подключения устройства к внутридомовой электросети. Автомат выбирается в зависимости от силы тока, необходимой устройству, с запасом не менее 10…15%;
• необязательным, но желательным и очень полезным дополнением к электрической схеме будет УЗО (устройство защитного отключения). Эти приборы контролируют напряжение в сети и отключают электрооборудование при повышении/понижении контролируемого параметра за пределами заданного диапазона

Пример подключения нагревательного накопительного бака – автомат для него выделен красным, слева располагается УЗО. Чтобы электрооборудование не отключалось постоянно, на УЗО выставлен допустимый диапазон напряжения 215…230 В

Возможно, придется также подумать о прокладках, пакле или сантехнической ленте (фум-ленте).

Чтобы быстро выполнить монтаж, потребуется:

• перфоратор или ударная дрель со сверлом по бетону/кирпичу (в зависимости от вида стены). Если прочность стен не допускает большой нагрузки от навесного оборудования, придется мастерить или покупать готовую инсталляцию для бака. Соответственно при выборе металлической несущей конструкции для выполнения отверстий под крепление будет нужно сверло по металлу;
• ножовка, болгарка с подходящим диском для разрезания металлических труб или специальные ножницы для ПВХ-труб;
• отвертка, плоскогубцы и бокорезы, нож или специальное устройство для зачистки проводов – стандартный набор электрика;
• мультиметр для выявления нуля и фазы на счетчике. Здесь можно подробнее прочитать о том, как пользоваться мультиметром.

Подсоединение к трубам горячей и холодной воды

После кабеля переходим к сантехнической запорной арматуре.

Водонагреватель имеет два выхода с резьбой ½ дюйма (G1/2). Здесь в отличие от ранее рассматриваемого варианта, на холодный и горячий отвод необходимо установить по вентилю соответствующего размера.

Все резьбовые соединения лучше делать на аэробном герметике. Это гораздо быстрее и надежнее, плюс не требует от вас каких-то особых навыков сантехника, как при работе со льном или паклей.

Обрабатываете резьбу спиртосодержащей жидкостью, удаляете все пылинки и соринки, наносите небольшой слой герметика и закручиваете арматуру.

Данную сборку необходимо оставить на некоторое время, чтобы герметик схватился и “встал” (длительность высыхания смотрите на тюбике).

Где следует устанавливать мощный проточный водонагреватель на весь дом? Самое удачное место – возле коллекторной группы, там где идет разводка всей сантехники.

Для этого в конце коллектора придется установить тройник. Монтируете его на трубу ГВС и ХВС.

К этому же месту с щитовой должен приходить и кабель. Хотя как мы рассматривали ранее, ноль иногда бывает и не нужен, кабель лучше протянуть пятижильный (для 3-х фазного прибора) ВВГнг-Ls 5*4мм2 или ВВГнг-Ls 5*6мм2.

Пустая незадействованная жила будет резервной, что называется на всякий случай.

Для разметки точек крепежа во многих комплектах идет специальный шаблон. Если его нет, воспользуйтесь линейкой.

Ошибка №6
При этом соблюдайте минимальные расстояния до ближайших объектов.

Особенно это касается нижней кромки. Оставите мало места, в дальнейшем столкнетесь с проблемой подключения нижней подводки.

После монтажа корпуса подгоняете трубки и фитинги от коллектора до вентилей на проточнике

Не важно, что это будет – медь или дешевый полипропилен

После примерки и подгонки обжимаете и спаиваете все фитинги.

Когда не хотите заморачиваться с паяльником или прессом, можно обойтись гибкой подводкой.

Это самый недорогой и быстрый вариант подключения проточника. Таким способом можно подсоединиться практически в любом месте.

Делаете на основных трубах отвод через Т-образный тройник и соединяете прибор армированными гибкими шлангами.

Основные этапы монтажа

Для того, чтобы оборудование служило много лет, при этом не было никаких опасностей замыкания, необходимо соблюсти все правила установки и крепления данного оборудования, учитывая все нормы и правила безопасности. Как подключить проточный водонагреватель в квартире, можно увидеть на схеме:

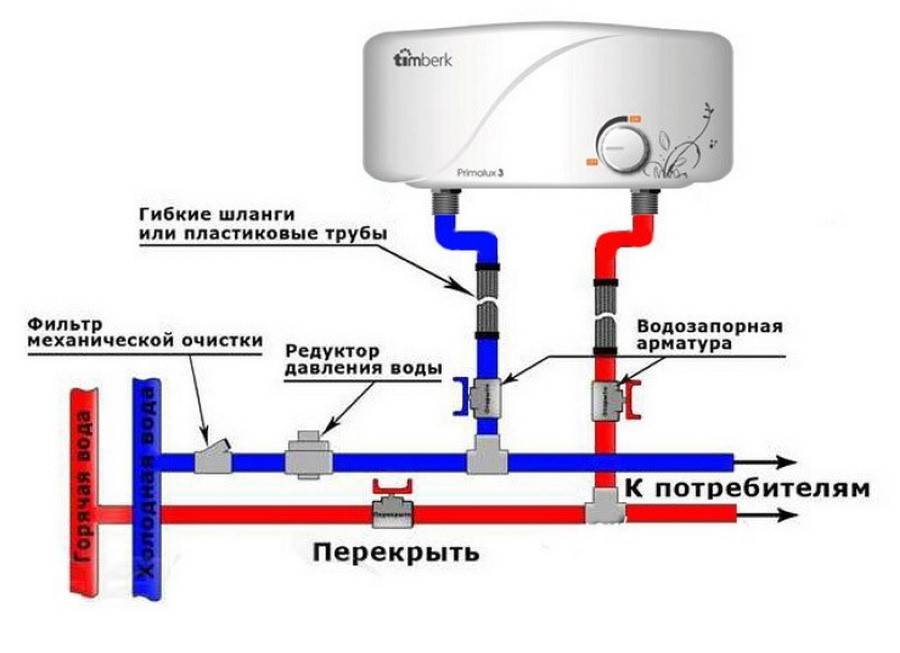

Схема подключения

Крепление

Перед тем, как водонагреватель прикрепить, необходимо учесть несколько правил безопасности и удобства:

• на аппарат не должна попадать вода, то есть его необходимо прикрепить так, чтобы от крана или душа брызги до него не доставали
• рассчитывать расстояние так, чтобы душ от нагревателя доставал до крепления в ванной, иначе его неудобно будет использовать по назначению
• устройство должно так располагаться, чтоб его удобно было включать и выключать

Крепится обычно он на стену. Способ крепления будет зависеть от качества стены (на гипсокартонную перегородку он не вешается) и от величины оборудования.

Предварительно необходимо просчитать, чтобы нагреватель доставал и до воды и до электричества, а затем дрелью сделать отверстия в стене, забить дюбеля и на саморезы прикрепить водонагреватель.

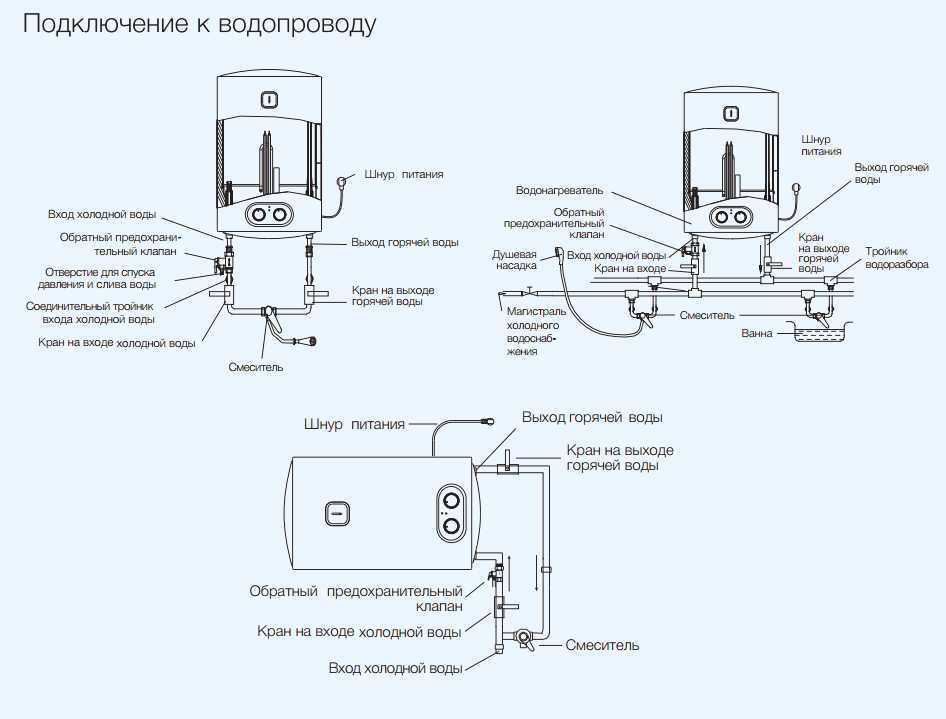

Подключение к водопроводу

Монтаж к водопроводу проводится несколькими способами. Самый простой – если оборудование подключается к душу, это шланг скрутить со смесителя и присоединить его к нагревателю. А шланг от нагреватель вкрутить в смеситель. Таким образом, холодная вода будет поступать в емкость водонагревателя, прогреваться и вытекать уже теплой.

При более сложном подключении используются тройники и гибкие шланги.

Подключение к электрике

После того как оборудование установлено на стену и подключено к крану водопровода, его необходимо присоединить к электрической сети.  На линии лучше всего установить специальный автомат включения-отключения.

Подключение к сети

Лучше подсоединять оборудование напрямую к щитку, отдельной линией. При перепаде напряжения данная защита сработает и отключит нагреватель, что поможет избежать замыкания или возгорания.

Установка накопительного водонагревателя

Выбор места

Поскольку установка накопительного водонагревателя является более сложным и трудоёмким процессом, начнём именно с неё.

Перед покупкой водонагревателя необходимо определиться с местом его будущего расположения и сделать необходимые замеры.

Учтите, что водонагреватель не может размещаться в закрытом труднодоступном месте, поскольку к нему должен быть обеспечен свободный доступ для технического обслуживания и возможного ремонта. Накопительные водонагреватели можно крепить только на несущие стены.

Монтаж настенных креплений

Установка накопительного водонагревателя начинается с монтажа настенных креплений. Большинство моделей крепятся на 2 (модели до 200 литров) или 4 (более 200 литров) крюка. В качестве крюков лучше всего использовать анкерные болты со специальным наконечником. Такие болты просто устанавливаются и при этом обеспечивают надёжное крепление водонагревателя.

Установка накопительного водонагревателя начинается с монтажа настенных креплений

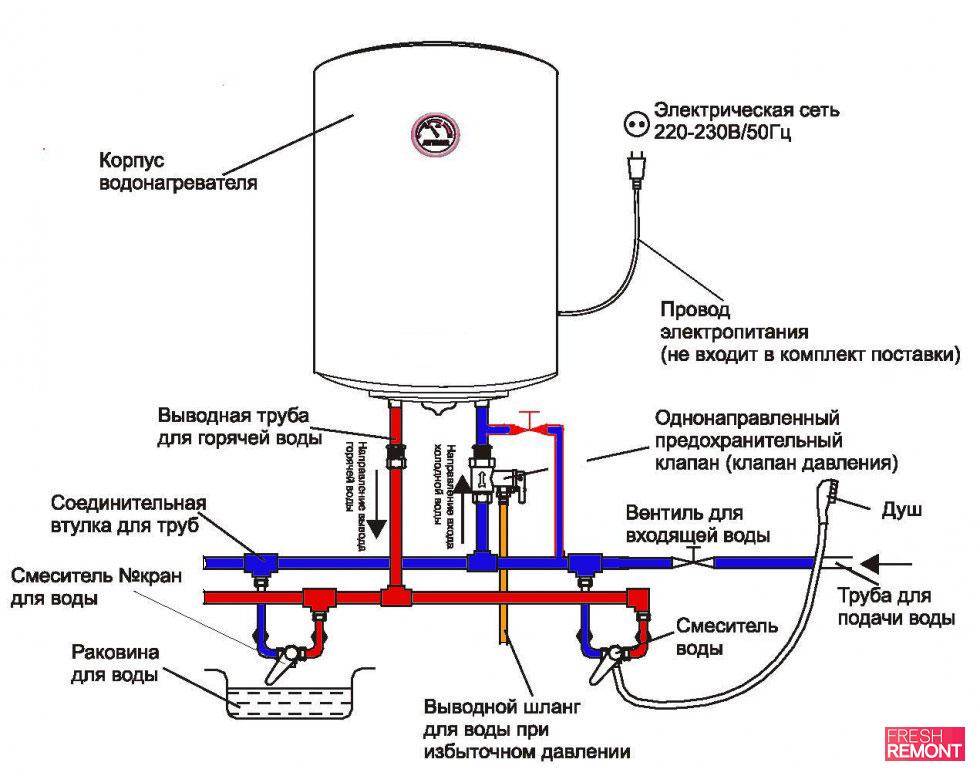

Подключение к водопроводу

Перед подключением нагревателя воду необходимо перекрыть. Также нужно спустить остаточное давление в трубах, открыв краны горячей (при его наличии) и холодной воды.

Нелишним будет и поставить редуктор давления, который обезопасит прибор от возможных перепадов давления в сети

Если вы не удовлетворены чистотой воды в вашем доме, то на трубе подачи холодной воды следом за запорной арматурой можно установить фильтр очистки. Нелишним будет и поставить редуктор давления, который обезопасит прибор от возможных перепадов давления в сети.

Далее на трубы устанавливают тройники, от которых будет сделано подключение непосредственно к водонагревателю и точкам потребления горячей воды.

Подключать нагреватель к водопроводу лучше всего с помощью пластиковых труб или специальных гибких шлангов. Если вы не ставили запорную арматуру сразу за водяным стояком, рекомендуем установить её непосредственно перед водонагревателем. А вот поставить предохранительный клапан сброса воды при повышенном давлении внутри прибора нужно обязательно. Он устанавливается на линию входа холодной воды в водонагреватель (на большинстве приборов соответствующий патрубок обозначен синим цветом).

Все места соединений должны быть обязательно обмотаны паклей или фум-лентой.

Все места соединений должны быть обязательно обмотаны паклей или фум-лентой

Когда вода подключена, необходимо проверить систему на предмет отсутствия течи. Для этого открываем запорную арматуру на трубе подачи холодной воды в нагреватель и кран горячей воды над умывальником или раковиной. Когда из крана побежит вода под нормальным давлением, это будет означать, что водонагреватель полон, его следует закрыть и тщательно проверить все соединения на наличие течи. В случае её обнаружения необходима обработка герметиком или же следует заново собрать всё, обмотав предварительно дополнительным слоем фум-ленты.

Подключение к электросети

Поскольку водонагреватель является достаточно мощным прибором, его нельзя просто включить в первую попавшуюся розетку.

Во-первых, водонагреватель обязательно необходимо заземлить. Во-вторых, необходимо проверить сечение электрокабеля, который подходит к выбранной для включения прибора розетке, и убедиться в его соответствии с минимально допустимыми требованиями для вашего водонагревателя. Информацию об этом найдёте в инструкции. Даже в том случае, если сечение кабеля превышает минимально допустимое, настоятельно не рекомендуем включать в розетку нагревателя дополнительные приборы в момент его использования.

Водонагреватель обязательно необходимо заземлить

И в заключении важный совет: никогда нельзя включать водонагреватель при ненаполненном водой баке!

Подключение нагрева на одну точку

Для отката в отдельном месте подойдут такие популярные модели, как Electrolux Smartfix, Ariston Aures или Atmor Basic на 3,5-5,5 кВт.

Они популярны в основном из-за простоты монтажа. Вся установка занимает буквально 20-30 минут.

Для установки вам потребуются:

кабель ПВС (в розетку) или кабель ВВГнг-Лс 3 * 4мм2 (до экрана)

саморезы + дюбеля

Ошибка n. +1 Кто-то вообще колхозный и вешает все на волоске — это большая ошибка, расскажем чуть позже.

гибкая подводка для глаз

заводскую пластиковую (из гибкости только название) лучше сразу заменить на металлическую гофру.

Первым делом откручиваем винты и снимаем крышку корпуса устройства.

Найдите три терминала внутри:

фаза — L

ноль — N

земля

Подключите сюда зачищенный конец провода ПВА. Коричневый или белый — фаза, синий — ноль, желто-зеленый — земля.

Если перепутать фазу и ноль, в принципе ничего критичного. Вы не проверяете каждый раз, каким образом вы вставляете вилку в розетку.

Установите европейскую вилку на другой конец кабеля.

Ошибка n. 2 Не пытайтесь использовать модели с незаземленным контактом!

Этот разъем должен быть защищен автоматическим дифференциалом или комплектом УЗО + автомат. Ток утечки 10мА, как в стиральной машине.

Ошибка №3 Подключайте розетку только через модульный выключатель!

Номинальный ток УЗО + или диффузора не должен превышать 16 А.

Внезапно вашему ребенку понадобится теплая вода без вас, и он сам включит устройство до максимальной мощности 5,5 кВт. Стандартная розетка не рассчитана на такую ​​нагрузку.

Чтобы в полной мере использовать водонагреватель во всех режимах, вам нужно будет перетянуть кабель прямо с экрана. Выберите секцию и машины в соответствии с этой таблицей:

Как сделать своими руками

Для тех, кто любит что-то делать своими руками или имеет техническое образование, не составит труда сделать проточный бойлер.

Простая конструкция сама по себе ремонтоспособна и производительна – все это возможно за бюджетные деньги. Самодельный проточный бойлер устанавливается путем огибания спиралью блина электрической плиты или газовой комфорки.

Для изготовления водонагревателя в домашних условиях Вам понадобятся:

1. Труба из меди, так как именно медь является отличным теплопроводником. Иногда используют нихромовую проволоку, сматывая ее в несколько раз.

Обратите внимание: длина трубы не влияет на количество тепла, передаваемого от источника, поэтому в данном случае не обязательно загромождать конструкцию дополнительными кольцами.

1. Шланг резиновый (желательно новый).
2. Резиновые прокладки, подходящие по диаметру к шлангу и металлические хомуты.

Для того чтобы сделать все грамотно и безопасно, необходимо ознакомиться с технической документацией электрической (газовой) плиты и определить ее потенциал.

Ход работы:

1. Измерьте диаметр блина электроплиты или конфорки.
2. Согните медную трубу в спираль по диаметру чуть больше диаметра плиты таким образом, чтобы выходы спирали выступали на 20-30 см от плиты. Нужно, чтобы спираль плотно прилегала к основанию плиты и не имела перекосов. Убедитесь, что спираль имеет ровные гладкие края.
3. Закрепите спираль с помощью дужек и болтов (для закрепления Вы можете использовать другую крепежную скобянку).
4. Подсоедините к выходам спирали резиновый шланг и зафиксируйте его металлическим хомутом.
5. Другой конец шланга подключите к смесителю и установите его вдоль раковины.
6. Включите воду и проверьте функционирование системы на наличие протечек.

Важно знать: перед тем, как выключить воду, сначала необходимо отключить нагревательный элемент. В случае, если сделать наоборот, то спираль может сгореть. Учитывайте, что чем меньше напор вытекаемой воды, тем она горячее

Учитывайте, что чем меньше напор вытекаемой воды, тем она горячее.

В случает перегрева спирали запрещается включать воду – это может привести к разрыву металла. Выключите газ (электричество) и дайте немного времени металлу остыть.

Все параметры можно варьировать, так как, по сути, самодельный бойлер опирается на потенциал и возможности газо- или электроплиты.

Как подсоединить проточный водонагреватель к электросети

ГОСТ МЭК 60335-1-2008 (МЭК 60335-1: 2006), МЭК 60335-2-35-2014, общие ПУЭ, правила СНиП для установки в электрической сети установлены нормативно. Подключение расходомера к электросети — при подготовке к установке учитывать:

• обязательное заземление и автоматическая защита, отключающая питание при коротких замыканиях, токе на корпусе, колебаниях напряжения. В идеале два измерения выполняются одновременно. В новых домах (с 1998 г.) проводка 3-х проводная, имеет «массу». В старых постройках потребуется провести отдельную линию;
• разводка (электричество при подключении идет от щита):
  • для старых домов с вилками на 16 ампер подходят котлы до 3,5 кВт, но «с удлинением»;
  • в новостройках, в домах с электроплитами, счетчики обычно 40, 32 ампера — допустимы изделия до 6-8 кВт;
• имейте в виду:
  • общая нагрузка на линию — если ее хватит только на ЭВН, к ней нельзя подключать другие электроприборы;
  • сечение жил — для подключения проточного электрического водонагревателя необходим кабель сечением не менее 2,5 мм². Допускается алюминий, но для надежности всегда рекомендуется медь, которая выдерживает большие нагрузки.

Ограничения потребления электроэнергии и рекомендации при подключении проточного водонагревателя к сети:

• сечение медных жил 2,5 мм² (это минимум) достаточно для 5,9 кВт, для 3,5 кВт достаточно. Если для душа используется водонагреватель, требуется комфортная мощность 6-8 кВт, 4 мм²;
• в квартирах на одной розетке розетка бывает редко, это нужно учитывать, чтобы не подключать устройства, которые создадут перегрузку, так как мощность потребителей суммируется;
• есть флейты:
  • однофазные с диапазоном мощности 3 — 12 кВт — трехполюсная проводка (220 Вольт);
  • трехфазный, 12-30 кВт — четырехполюсный (380 Вольт);
• рекомендуется, особенно при отсутствии заземления, устанавливать дифференциальный выключатель:
  • УЗО и датчик;
  • автомат дифференциальный, другое название АВДТ — токовый дифференциальный выключатель;
• по надписи на розетке и ее форме можно определить, на какую мощность рассчитана линия.

Таблицы для определения сечения проводника:

Для медного кабеля с тремя жилами, одна фаза, напряжение 220 Вольт
Мощность водонагревателя, кВт	1	2	3	3.5	4	6	восемь	12
Сила тока, А	4.5	9.1	13,6	15,9	18,2	27,3	36,4	54,5
Рекомендуемое сечение жилы кабеля, мм²	1	1	1.5	2,5	2,5	4	6	10
Максимальная длина кабеля, м	35 год	17	17	25	22	23	27	тридцать
Для четырехжильного медного кабеля, трехфазного, напряжением 380 вольт
Мощность водонагревателя, кВт	6	13	15	18	21 год	24	27	35 год
Сила тока, А	9.1	19,5	22,8	27,3	31,9	36,5	41,0	53,2
Рекомендуемое сечение жилы кабеля, мм²	1.5	4	4	4	6	6	восемь	восемь
Максимальная длина кабеля, м	50	52	48	40	51	45	53	41 год

Мощность водонагревателя, кВт	2–3	4–5	6–8	9 — 10
Сечение медных жил, мм²	1,5 — 2,5	2,5 — 4	4–6	6–10
Номинальный ток выключателя, А	16	25	40	50

Разнообразие	Появление
Советская версия на 6 ампер. Его надевают на шлейку, не подходящую для водонагревателей.
Тип F с заземлением на 10 и 16 А (корпус может быть усилен).
Тип F 32 А.

При выборе дифавтомата руководствуются таблицей:

Схема подключения розетки (проводки) для проточника:

• «Заземление» к соответствующей клемме распределительного щита;
• рабочая фаза и ноль также подключаются к экрану, но с помощью дифференциальной машины, где он обычно и находится.

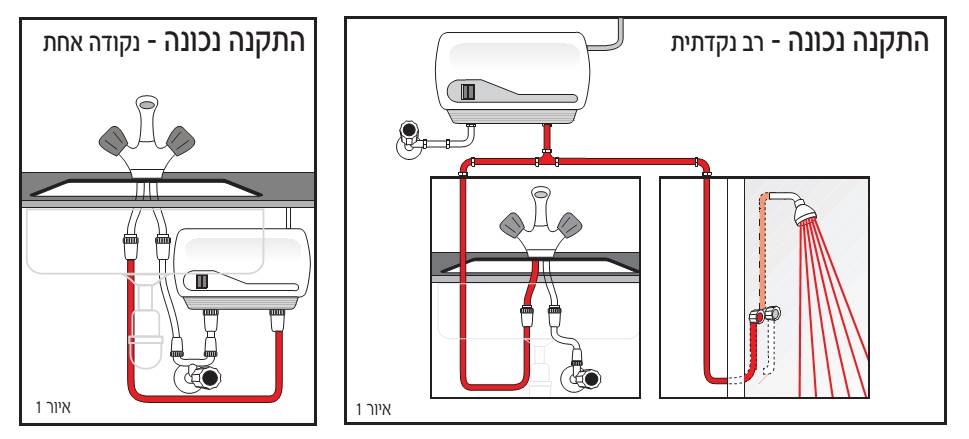

Типовые схемы подключения проточного водонагревателя:

Автоматический дифференциал и автоматическое отключение — это не одно и то же, хотя функции схожи:

• вместо дифференциального переключателя можно поставить дифференциальный переключатель плюс автоматический выключатель;
• RCBO используется чаще, он более привычен, это простое, эффективное и более универсальное решение, объединяющее два упомянутых выше устройства.

Для безопасной установки требуется заземление, и настоятельно рекомендуется, в противном случае должно быть хотя бы одно защитное отключение или АВДТ. Варианты работы устройства:

• полная защита от поражения электрическим током, перенапряжений будет обеспечиваться только указанным заземлением и при этом автоматикой: отключение произойдет сразу после прерывания фазы, поражение пользователя полностью исключено, даже на доли согласно;
• требования к установке в крайнем случае допускают отсутствие заземления — использование канала возможно, но только с защитным отключением, которое сработает при прикосновении человека к корпусу напряжением. Будет поражение электрическим током, но доли секунды — период равен времени работы АВДТ. Лучше чем ничего.

Как установить проточный нагреватель воды

Процесс установки проточного водонагревателя своими руками включает подготовительный период

В первую очередь важно правильно определиться с моделью. Чтобы выбрать прибор, оптимально подходящий по характеристикам, учитывают следующие факторы:

• количество проживающих в доме людей;
• максимальный расход горячей воды при одновременно открытых всех кранах;
• количество водоразборных точек;
• требуемая температура воды на выходе из крана.

Четко представляя требования, можно приступать к выбору проточного нагревателя подходящей мощности

Отдельно стоит обратить внимание на другие нюансы: сложность монтажа, цена, ремонтопригодность и наличие в продаже запчастей

Организация электроснабжения

Мощность бытовых проточных нагревателей варьируется от 3 до 27 кВт. Старая электропроводка такой нагрузки не выдержит. Если безнапорный прибор, рассчитанный на 3 кВт, еще можно подключить к существующей электросети, то мощные напорные модели требуют прокладки отдельной линии.

Мощный водонагреватель нельзя подключать к розетке. От прибора прокладывают прямую линию к электрическому щиту. В цепи предусматривают УЗО. Защитный автомат подбирают согласно мощности проточного электроприбора. По стандарту показатель составляет 50–60 А, но нужно смотреть инструкцию прибора.

Сечение кабеля подбирают аналогично с учетом мощности нагревателя, но не менее 2,5 мм2. Провод лучше взять медный и обязательно трехжильный. Без заземления проточным водонагревателем пользоваться нельзя.

Выбор места установки

Выбор места расположения водонагревателя определяется удобством и безопасностью пользования прибором:

Устанавливая в квартиру водонагреватель, важно выбрать место, чтобы к прибору был свободный подход. На корпусе имеются кнопки управления

Все члены семьи будут выставлять оптимальную температуру воды по своему предпочтению.
Монтаж электроприбора осуществляют так, чтобы во время пользования душем или мойкой на его корпус не попадали брызги воды.
Прибор ставят максимально ближе к водоразборным точкам и электрическому щиту с учетом удобного подключения к водопроводу.

Выбор места установки зависит от типа проточного прибора:

• Безнапорные маломощные модели рассчитаны на подключение одной водоразборной точки. Водонагреватель часто выполнен в виде смесителя, устанавливаемого на раковину. Безнапорные модели крепят под мойкой или сбоку раковины. Прибор может комплектоваться шлангом с душевой лейкой. Оптимально будет устанавливать проточный водонагреватель в ванной возле душевой кабинки. При возникновении вопроса, как подключить проточный водонагреватель безнапорного типа, ответ один – по максимуму ближе к смесителю.

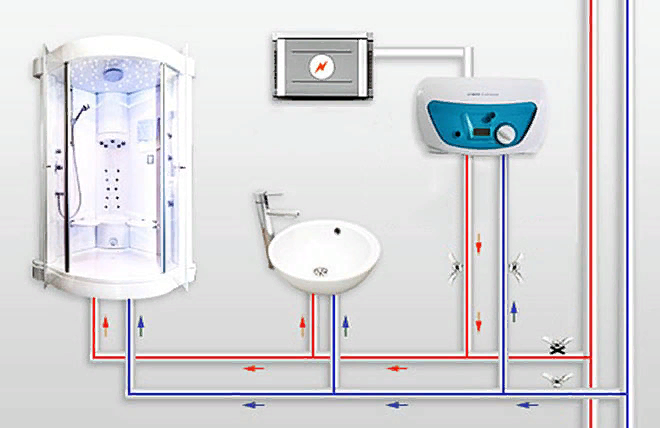

• Напорные мощные модели способны обеспечить горячей водой более двух водоразборных точек. Допускается установка электроприбора возле стояка холодной воды. При такой схеме во все краны квартиры будет поступать горячая вода.

Наличие на водонагревателе маркировки IP 24 и IP 25 означает защиту от прямого попадания струй воды. Однако рисковать не стоит. Лучше расположить электроприбор в безопасном сухом месте.

Монтаж на стену

Выполняется установка проточного водонагревателя на стену методом подвешивания. В комплекте с изделием идут дюбеля с саморезами, крепежная планка, кронштейны. Выполняя монтаж электрического водонагревателя проточного типа, учитывают два важных нюанса:

• Прочность опоры. Отлично подойдет стена из твердых материалов. Прибор характеризуется легким весом. Его разрешается закреплять даже на стену из гипсокартона. Главное, чтобы простенок не шатался, а под ГКЛ была предусмотрена закладная для надежной фиксации кронштейнов.
• При монтаже соблюдают идеальную горизонтальность корпуса проточного прибора. При малейшем наклоне внутри камеры водонагревателя образуется воздушная пробка. Не омываемый водой ТЭН на этом участке быстро перегорит.

Монтажные работы начинают с разметки. Крепежную планку прикладывают к стене и карандашом отмечают места сверления отверстий

Важно на этом этапе выставить уровнем горизонтальность. По нанесенной разметке сверлят отверстия, молотком вбивают пластиковые дюбеля, после чего прикручивают крепежную планку саморезами

Несущая основа готова. Теперь к планке осталось закрепить корпус водонагревателя.

Типы проточных водонагревателей

Проточные водонагреватели разделяют по виду энергии, которая используется для нагрева. Поэтому их можно поделить на следующие виды:

• Электрические, в которых проходящую воду нагревают ТЭН (трубчатый электронагреватель) или металлическая трубка, на которую воздействуют переменным магнитным полем (индуктор). Поэтому их делят на два типа: индукционные и ТЭНовые. Этот тип водонагревателей потребляет электрическую энергию, поэтому не подходит для тех мест, где невозможно присоединиться к электросети;
• Водяные, работающие от системы отопления. Эти устройства не требуют подключения к электросети, поэтому их можно использовать даже в неэлектрофицированных домах. Однако зависимость от системы отопления не позволяет использовать их в летний период;
• Солнечные, получающие тепло от светила. Они не зависят от системы отопления или электричества, поэтому их можно применять на летних дачах. Однако эти устройства греют воду лишь в тёплые солнечные дни;
• Газовые, работающие от сжиженного или магистрального газа. Такие устройства используют лишь в домах и квартирах, подключённых к центральному газопроводу.

Это устройство нагревает проходящий через него поток воды

Основа электрического водонагревателя — нихромовая проволока, которая обладает высоким сопротивлением, намотанная на керамический каркас. Индукционный нагреватель работает по другому принципу. На металлическую трубу наматывают толстую медную шину, затем подают высокочастотное (до 100 килогерц) напряжение. Переменное магнитное поле нагревает металлическую трубу, а труба, в свою очередь, нагревает воду. Существуют проточные нагреватели, которые встраивают в бойлеры или теплоаккумуляторы, заполненные водой. Поэтому их и называют водяными. Лучший вариант для летней дачи — солнечный проточный водонагреватель. Он работает от солнечной энергии и нагревает воду до 38–45 градусов, чего вполне достаточно, для того чтобы принять душ. Газовые проточные водонагреватели появились в студенческой среде от безысходности, вызванной сломавшейся колонкой или другими аналогичными факторами. Они представляют собой свитую в спираль медную трубку, расположенную над огнём кухонной газовой печи.

Что можно сделать самостоятельно

Прежде чем выбирать конкретный тип водонагревателя, необходимо определить, какие инструменты, материалы и навыки вам доступны. Если вы умеете хорошо работать сварочным аппаратом, то сможете сделать электрический водонагреватель. Если у вас уже есть работающая система отопления с теплоаккумулятором и вы умеете пользоваться сварочным инвертором, то сможете сделать водяной нагреватель. Если вы не обладаете такими талантами или у вас нет ни электричества, ни водяного отопления, то вам вполне по силам солнечный водонагреватель.

Газовые проточные водонагреватели — средство повышенной опасности. Для работы с любыми газовыми устройствами необходимо пройти специальное обучение, в противном случае велика вероятность, что вместо проточного водонагревателя вы получите мину замедленного действия, которая однажды взорвётся. Если концентрация газа в помещении составит 2–15%, то взрыв произойдёт от любой искры. Поэтому в этой статье нет никаких инструкций, с помощью которых вы сможете создать газовый проточный водонагреватель.

Для создания большинства водонагревателей вам придется научиться пользоваться сваркой

Подключение к электрической сети

Подключению к электрической сети следует уделить не меньше внимания, чем к водоснабжению. В первую очередь необходимо рассчитать совокупную мощность всех электрических приборов в квартире, включая установленный водонагреватель. Полученную цифру нужно сравнить с характеристиками общего автоматического выключателя.

Следует иметь в виду, что во многих домах старой застройки коммутационная аппаратура и электропроводка не рассчитаны на те мощности, которыми сегодня нагружают их потребители. Поэтому их лучше заменить при наличии такой возможности.

Мощность большинства однофазных водонагревателей находится в пределах до 9 кВт при токе до 27А. Учитывая высокую мощность таких приборов, для их питания желательно протянуть от электрощита отдельную линию. При подключении рекомендуется использовать трёхжильный кабель ПВС 3х4.

При этом нельзя забывать, что ток в сыром помещении наиболее опасен, поэтому соображения электробезопасности должны стоять на первом месте. Поэтому следует в обязательном порядке в дополнение к автоматическому выключателю устанавливать устройство защитного отключения.

Само по себе подключение провода не представляется чем-то сложным. Как правило, схема подключения приводится в инструкции. Под крышкой водонагревателя имеется клеммная колодка. К ней необходимо присоединить три жилы: фазу, рабочий ноль и заземление.

Следует иметь в виду, что категорически запрещается соединять заземляющий провод с рабочим нолём. Учитывая то огромное значение, которое имеет правильное выполнение всех электротехнических работ, поручить их рекомендуется профессиональному электрику.

Проточный водонагреватель является одним из наиболее эффективных устройств в случае кратковременного отключения горячего водоснабжения. Он имеет множество преимуществ перед иными аппаратами, выполняющими аналогичные функции. Такие устройства удобны для применения и в городских квартирах, и в небольших дачных домиках. Монтаж водонагревателей не представляет особой сложности и вполне может быть осуществлён собственными руками.

Шаг 4: Установка проточного водонагревателя и подключение к трубопроводу

Выбор места установки водонагревателя

Перед установкой водонагревателя необходимо выбрать место, где он будет расположен. Оптимальное место — на стене над раковиной или в ванной комнате

Важно учитывать доступность к розетке и трубопроводу

Монтаж и подключение водонагревателя к трубопроводу

После выбора места установки необходимо прикрепить водонагреватель к стене, используя дюбели и шурупы. Затем, с помощью соединительных шлангов, подключить горячую и холодную воду к водонагревателю.

Общий принцип подключения: горячий шланг к гнезду подписанному «HOT», холодный — к гнезду «COLD». Перед подключением воды необходимо проверить соединения на герметичность.

Также необходимо установить краны-задвижки перед входом воды в краны и после выхода из них. Это позволит отключить воду в случае необходимости и облегчит техническое обслуживание водонагревателя.

Проверка работоспособности

После установки и подключения водонагревателя необходимо проверить его работоспособность. Для этого необходимо включить горячую воду в кране и проверить, появилась ли горячая вода. Если нет, необходимо проверить подачу электричества и правильность подключения воды.

Также стоит проверить температуру горячей воды на выходе из водонагревателя с помощью термометра. Желательно, чтобы она была в пределах 35-50 градусов Цельсия для комфортного использования.
