Подключение люстры своими руками

Как подключить люстру, выключатели

В зависимости от коммутируемой нагрузки, выключатели делятся на:

• одноклавишные;
• двухклавишные;
• трехклавишные и т.д.

Клавишные выключатели

Сколько клавиш, столько и контактных групп внутри, это показывает скольким количеством приборов данный выключатель может управлять. Все выключатели имеют два положения «Вкл» и «Выкл», либо «0» и «1».

По варианту монтажа выключатели бывают:

• для скрытой электропроводки;
• для открытой прокладки проводов.

Варианты установки выключателей

По выполняемым функциям:

• диммеры;

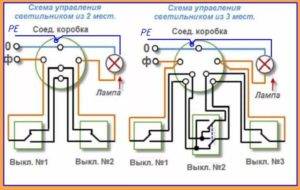

• проходные;

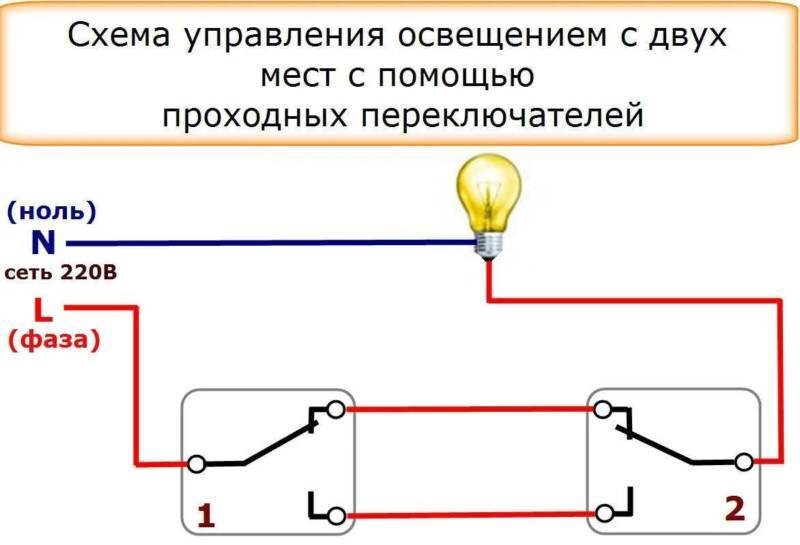

• перекрестные.

Каков стиль исполнения (класика, лофт, модерн и т.д.), такое и количество плафонов, что зависит от дизайна. Вполне закономерно что чем больше плафонов и ламп на люстре, тем больше мощность освещения и соответственно, как правило, увеличивается мощность потребления электроэнергии. Тем самым освещая более обширную площадь помещения.

По типу управления люстры делятся:

• управление по проводам (двух или трех проводное подключение, плюс заземляющий контакт, если люстра имеет металлическую конструкцию);
• управление беспроводное (по радио каналу или с телефона через Bluetooth);
• комбинированные варианты.

Провод заземления в жилых помещениях имеется далеко не всегда, только в домах новой постройки или отреставрированных, то есть после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на своей люстре Вы его не обнаружили, тогда оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

Для работы понадобиться:

инструмент (отвертка, пассатижи, бокорезы или кусачки и т.п.); индикаторная отвертка, а лучше мультиметр (некоторые матерые электрики используют лампу накаливания с цоколем и 2 провода от него); стремянка, стул или стол (важно обеспечить себе удобное, а главное безопасное место для работы). Чтобы начать работу по подключению люстры, с остальными проводами тоже нужно разбираться: где «фаза», а где «ноль». В домах старой постройки все провода обычно одного цвета

Чаще всего — черного. В новостройках провода могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить

В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках провода могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить

Чтобы начать работу по подключению люстры, с остальными проводами тоже нужно разбираться: где «фаза», а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках провода могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Посмотрите у себя на потолка количество проводов. Если у Вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать (а иными словами проверять на соответствие по цвету) можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). Для выполнения данной работы необходимо перевести клавишу выключателя в положение «включено» (входной автомат на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Используем тестер

Чтобы определиться с выбором люстры и вариантом подключения

1. Вам нужно определить ваш тип проводки (2-х, 3-х или 4-х проводная). Достаточно обратить взор на потолок и посмотреть, сколько проводов у вас выходит из перекрытия в том месте, где крепится люстра.
2. Какой выключатель используется для управления освещением (в таблице 1, 2-х клавишный или диммер).
3. Ниже следует таблица, из которой, выбираем желаемые функции, которые соответствуют номеру варианта Вашей электропроводки.
4. И рядом, в столбце видим, какая люстра выполняет эти задачи.

Нужно обратить внимание!

Если у вас с потолка выходит 3 провода, то в этом случае ваша проводка может иметь 2 «сценария» с небольшим отличаем друг от друга

Согласно одному варианту на люстру будет приходить с выключателя одна «фаза», а в другом варианте две – «L1» и «L2» (обратите внимание на количество клавиш на вашем выключателе).Если у Вас проводка имеет 4 провода, Вам повезло, поскольку здесь можно использовать вообще любой тип люстр и любые элементы управления

Установка потолочной люстры в новостройке

Наличие трех- и более жильных силовых кабелей позволяет подключать потолочную люстру с возможностью регулирования уровня освещенности, т.е. включения по секциям.

В случае самостоятельного проведения проводки в только что построенном доме или в комнате, где планируется капитальный ремонт с заменой проводки, выбираем количество режимов свечения люстры, а соответственно, и количество прокладываемых жил кабеля. До места установки проводим кабель, у которого жил на одну (если с возможностью заземлить люстру, то на две) больше, чем клавиш на устанавливаемом выключателе. То же самое требование и к кабелю, идущему до выключателя (только он не заземляется). Одну жилу кабеля от выключателя следует подсоединить в разветвительной коробке с фазным проводом электропитания, а остальные – с проводами, идущими к люстре. Оставшуюся одну жилу от люстры прикручиваем к нулевому проводу электропитания. Остается подключить заземленный провод (при наличии последнего) к системе заземления электросети.

А сам осветитель к кабелю подсоединяется одним из описанных выше способом: нулевую жилу нужно подключить к общим отводам всех светильников, а жилы кабеля от выключателя – поочередно с коричневыми проводами каждой группы светильников.

https://youtube.com/watch?v=Ltu6IWLV7Po

Как видим, большой сложности в подключении осветительных приборов на потолке нет. Подключить светильники потолочной люстры к электрической сети может каждый желающий. Нужно только иметь желание, умение работать простым инструментом и, собственно, иметь этот инструмент.

Подключение 3-х или 4-х проводной люстры к двойному выключателю

Когда мы определились с назначением каждого провода идущего от выключателя, нам не составит труда сделать соединение с проводами на люстре. Нужно лишь понимать, что люстра в этом случае должна быть собрана по определенной схеме. А именно иметь 2 группы ламп, и иметь каждая свой отвод (проводник для подключения к фазным проводам от выключателя «L1», «L2»).

Обычно такие люстры имеют 3 и более плафонов. Бывает требуется переделка, чтобы изменить количество и расположение ламп в группах, которые будут зажигаться от включения соответствующих клавиш выключателя. Подробно останавливаться на этом не вижу смысла, так как выше уже было описано сборка люстры с тремя лампами.

Такой вариант осветительных приборов обычно имеет 3 провода для подключения, но бывает и четыре провода:

• «L1» — «фаза» от клавиши 1
• «L2» — «фаза» от клавиши 2;
• «N» — нулевой контакт (общий);
• «PE» — контакт для подключения заземления (может отсутствовать)

Оба варианта имеют одинаковую схему подключения. Провода необходимо соединить в соответствии с маркировкой на самой люстре.

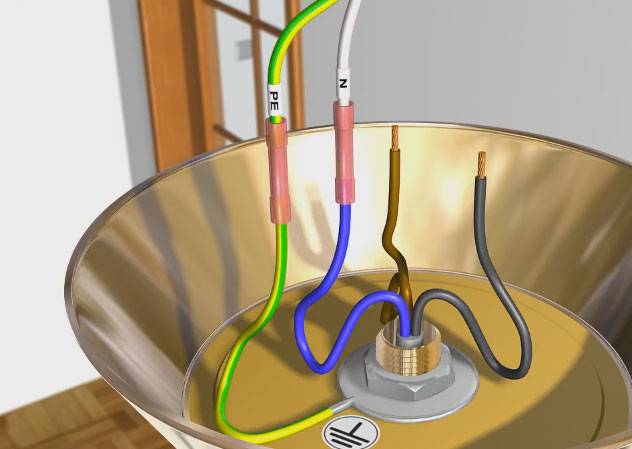

Если Ваша люстра имеет 3 провода, а проводка 4, в этом случае провод с обозначением «земля» будет не задействован. Его необходимо заизолировать и аккуратно уложить вместе с другими проводами.

Если наоборот, люстра 4 провода, а проводка 3-х проводная, подключаем все провода согласно схеме. А заземляющий провод или контакт люстры будет не задействован.

Крепим люстру на потолок и подключаем её к сети напряжения

Вот мы и подошли к вопросу как повесить люстру. Я встречал люстры двух видов: с крепежной планкой, которая монтируется  к потолку и уже к ней крепиться вся конструкция люстры, и люстры, которые просто можно повесить на крючок, забитый в потолок.

С последним случаем всё понятно и я его рассматривать не буду. А вот моя люстра крепилась именно на монтажную планку. Вот этот вариант крепления и рассмотрим.

Шаг 1. Примеряем люстру к тому месту, где она будет крепиться. Прилегание закрывающей место крепления и соединение проводов «тарелочки» должно быть плотным к потолку.  Мне немного мешал крючок, на котором висел прошлый светильник. Пришлось его подогнуть к потолку. Если у вас такая же ситуация – не срезайте его полностью, мода меняется, и следующая люстра может быть с другим креплением, и он снова пригодиться.

Шаг 2. Размечаем крепление монтажной планки и крепим её на потолок.

Для этого прикладываем планку к потолку так, чтобы она не мешала подключению проводки и при помощи карандаша размечаем места крепления. Сверлим отверстия, забиваем в них дюбеля и крепим шурупами планку к потолку.

Шаг 3. Подключаем электропроводку.

Внимание: все работы производите при отключенном напряжении (выключите входные автоматы и проверьте отсутствие напряжения в сети). При подключении к одно клавишному выключателю (помним, что в этом случае из потолка торчат  два провода («фаза» и «ноль») или три провода, третий это заземление, оно может быть или не быть в зависимости от времени постройки вашего дома, в советские времена его делали очень редко). Просто соединяем 2 провода люстры («фазу» и «ноль») (третий желто-зеленый, заземление, не трогаем) с двумя проводами («фазой» и «нулем») сети (те, что на потолке) через клемник

Если соединение происходит скруткой проводов, места скруток аккуратно изолируем. Какой провод люстры к какому проводу сети вы подключите  не имеет значения, главное заземление  соединить с заземлением.

Просто соединяем 2 провода люстры («фазу» и «ноль») (третий желто-зеленый, заземление, не трогаем) с двумя проводами («фазой» и «нулем») сети (те, что на потолке) через клемник. Если соединение происходит скруткой проводов, места скруток аккуратно изолируем. Какой провод люстры к какому проводу сети вы подключите  не имеет значения, главное заземление  соединить с заземлением.

При подключении к одно клавишному выключателю (помним, что в этом случае из потолка торчат  два провода («фаза» и «ноль») или три провода, третий это заземление, оно может быть или не быть в зависимости от времени постройки вашего дома, в советские времена его делали очень редко). Просто соединяем 2 провода люстры («фазу» и «ноль») (третий желто-зеленый, заземление, не трогаем) с двумя проводами («фазой» и «нулем») сети (те, что на потолке) через клемник. Если соединение происходит скруткой проводов, места скруток аккуратно изолируем. Какой провод люстры к какому проводу сети вы подключите  не имеет значения, главное заземление  соединить с заземлением.

При подключении к двух клавишному выключателю необходимо два фазных провода (провода 6,7),  1-ой и 2-ой групп люстры, подключить к «фазным» проводам сети, а «нулевой» провод люстры (8) к «»нулевому» проводу сети». Главное не перепутать «нули» и «фазы».

Чтобы все правильно сделать необходимо определиться с проводами, торчащими из потолка.  Еще раз повторю, в основном, при двух клавишном включении выведено к месту подключения светильника три провода – один нулевой и два фазных. В современных постройках выводится четыре провода — один «нулевой», два «фазных» и один провод заземления (он всегда желтого цвета с зеленой полосой).

Чтобы определить «фазные» провода и «нулевой» воспользуемся пробником (индикатором фазы) – прибором для определения фазы в сети в простонародье называемым «фазометром» с виду напоминающим отвертку. Прибор очень прост в использовании: подаем напряжение в сеть и включаем две клавиши выключателя, касаемся отверткой оголенного провода придерживая индикатор пальцем с верхнего торца. При наличии фазы на проводе внутри ручки загорится индикатор. Поочередно пробуя все провода определяем два фазных провода.

Внимание: для проведения дальнейших работ не забудьте выключить напряжение в сети

Соединяем один «фазный» провод сети с одним фазным проводом люстры, второй «фазный» провод сети с «фазным» проводом люстры, «нулевой» провод сети с «нулевым» проводом люстры. Если есть заземляющий провод – соединяем его с заземляющим проводом люстры.

Шаг 4. При помощи декоративных гаек прикрепляем люстру к монтажной планке.

Шаг 5. Устанавливаем на место все декоративные элементы светильника, вешаем плафоны и вкручиваем лампочки.

Вот теперь наша красавица готова засиять во всем великолепии.

Подключение люстры к двойному выключателю на 5 лампочек

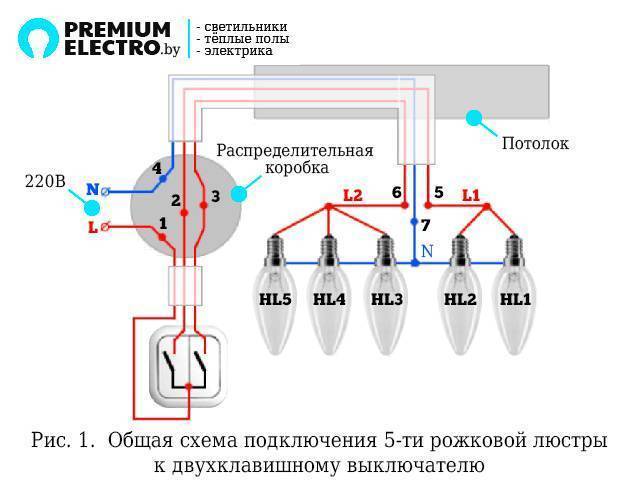

Схема подключения люстры на пять рожков оказывается еще более сложной, чем на четыре, что объясняется большим количеством вариантов коммутации и соединительных проводов. Лампы при таком количестве рожков также разбиваются на две группы (по числу клавиш выключателя), однако разбивка в этом случае может осуществляться следующим образом:

1. Во-первых, можно объединить в одной группе три осветителя, а во второй – оставить две.
2. Во-вторых, их можно перераспределить так: в первую группу соединяются четыре лампы, а во второй оставляется пятая.

Согласно схеме подбирать набор ламп в каждой из коммутируемых групп можно произвольно, что зависит от предпочтений хозяина квартиры. Поскольку число проводов в этом случае существенно возрастает – потребуется описать порядок их монтажа, который производится следующим образом:

• Прежде всего, в пучке проводов, подводимых к люстре, находят общий или нулевой провод, который должен иметь изоляцию синего цвета.
• Там же следует найти два провода в изоляции красной расцветки, которые являются фазными (они проложены от двух выходных контактов двухклавишного выключателя).
• Первый из них подсоединяется к одной группе лампочек, а второй – к другой.

Если из потолка к месту крепления люстры подведен один фазный провод в изоляции красного цвета – другой, предназначенный для второй группы, прокладывается самостоятельно

При нажатии одной клавиши в этом случае первоначально загораются два или три светильника, а после коммутации второй к ним добавляются оставшиеся рожки. В случае когда сильного освещения не требуется – достаточно держать включенной одну клавишу.

В этом случае можно включить одну лампу, оставив остальные четыре в выключенном состоянии. Рассмотренная схема позволяет управлять освещением в помещении во всем диапазоне возможных вариантов.

Что нужно чтобы сделать светильник?

Для того, чтобы сделать светильник своими руками мне понадобилось:

Инструмент

1. шуруповерт;
2. сверло по бетону — 6 мм;
3. сверло по металлу — 2мм и 6 мм;
4. термопистолет — необязательно;
5. отвертка.

Расходные материалы

1. автомобильная шпатлевка;
2. краска-спрей — 2 контрастирующих цвета;
3. наждачная бумага зернистостью p80, p320 и p1000.

Материалы для корпуса светильника

• ваза для небольших цветов;
• патрон для лампочки с цоколем Е14;
• провод с выключателем — можно купить, а можно найти в гараже/балконе среди старой ненужной электроники. Продается уже в сборе и кончики его проводов пропаяны и готовы для того, чтобы их зафиксировать в цоколе для лампочки;
• кусок трубы с резьбой — можно заменить на пластиковую;
• муфта переходная 25 на 20 — можно и без нее обойтись, если воспользоваться способом крепления который описан в прошлой публикации, посмотреть можно здесь;
• фитинг — переходной ниппель — необходим если вы используете переходную муфту.

Поскольку многие перечисленные материалы у меня остались от прошлой сборки, я использую их. Вы можете обойтись и без некоторых элементов, например, металлическая труба с резьбой, фитинг и переходная муфта. А автомобильную шпатлевку заменить на холодную сварку. Но холодная сварка не так хорошо поддается обработке.

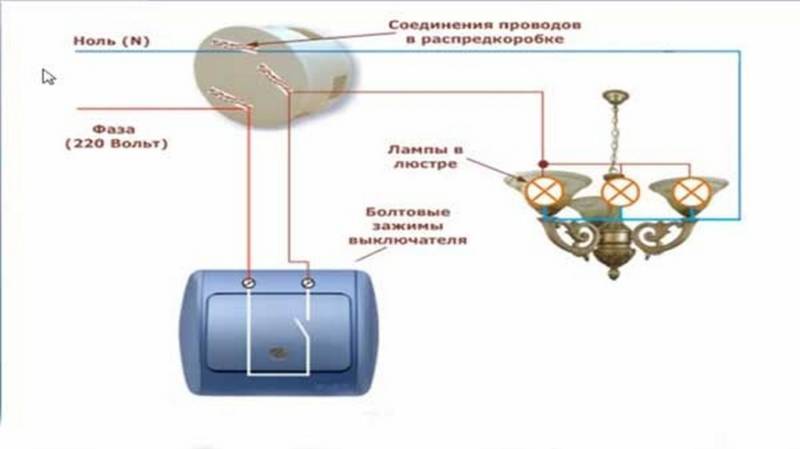

Как подключить люстру к одноклавишному выключателю без замены проводки

Не стоит полагаться на то, что предыдущие мастера выполнили монтаж освещения согласно правильной схеме подключения. Маркирующие провода могут не соответствовать их назначению. По правилам установки электроприборов фазный провод соответствует коричневому цвету изоляции. «Нуль» обычно имеет синюю оболочку, а заземляющий провод желто-зеленого цвета. Чтобы убедиться в правильности электромонтажа, необходимо с помощью индикатора определить соответствие цвета изоляции провода, идущего от КРУ к выключателю, и точки крепления люстры.

После определения соответствия маркировки проводов крепеж устанавливается и подключается к цепи. В этом случае необходимо соблюдать соответствие проводов, выходящих из корпуса прибора. Один нюанс: современные конструкции осветительных приборов имеют три выходных провода. Один из которых предназначен для заземления. В случае подключения люстры к однокнопочному переключателю с помощью двухжильного кабеля лишний провод (заземление) просто изолируется или удаляется, а остальной подключается через обжимные клеммы или гильзы. Использование твиста запрещено.

а) Схема люстры на 2 лампы для подключения к одноклавишному выключателю.

Соберем схему двурожковой люстры, которая будет подключаться к однокнопочному переключателю, при включении одновременно загораются обе лампы.

Для удобства понимания рисунок разделен на две части: в левой половине показаны лампы накаливания с патронами и выходящий из патронов двухжильный кабель с коричневым и синим кабелями. В правой половине рисунка показана электрическая схема с такими же лампами, но уже подключенными параллельно: коричневый провод с коричневым и синий с синим. От каждого соединения (коричневая и синяя точки) к потолочному проводу идет кабель: коричневый — к фазе, синий — к нулю.

Работу схемы можно пояснить так: при включении переключателя фаза L1 одновременно подается на коричневые выводы ламп HL1 и HL2 и они загораются. На рисунке движение фаз показано стрелками, а горящие лампы выделены желтым цветом.

б) Схема люстры на 3 лампы для подключения к одноклавишному выключателю.

В правой части рисунка изображена электрическая схема трехрычажной люстры, в которой все лампы соединены параллельно. Коричневые кабели каждой лампы собираются вместе и подключаются к фазе L1 потолка, синие кабели также собираются вместе и подключаются к нулю потолка N.

Схема работает так: при включении переключателя фаза L1 одновременно идет на коричневые выводы ламп, и лампы загораются.

в) Схема люстры на 5 ламп для подключения к одноклавишному выключателю.

В правой части рисунка изображена схема подключения пятирычажной люстры, в которой все лампы соединены параллельно. Коричневые кабели каждой лампы собираются вместе и подключаются к фазе L1 потолка, синие кабели также собираются вместе и подключаются к нулю потолка N.

Схема работает так: при включении переключателя фаза L1 подается одновременно на коричневые выводы всех ламп, и лампы включаются. Движение фазы указано стрелками.

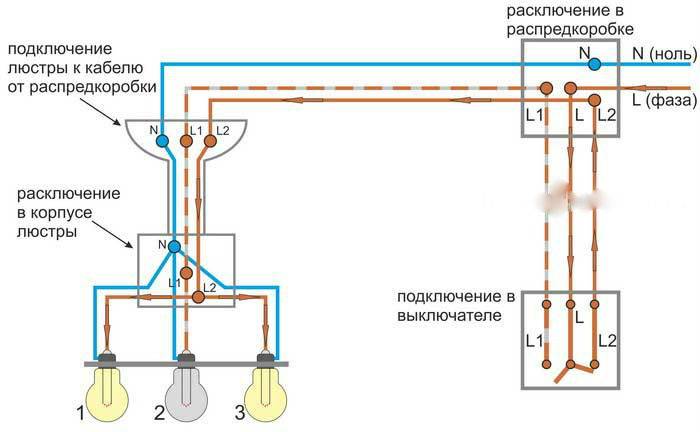

Как подключить люстру через двойной выключатель

Для того, чтобы выполнить данное присоединение закупите следующие материалы:

3-х и 4-х жильный кабель ВВГнГ-Ls сечением 1,5мм2

выключатель двухклавишный

прессуемые гильзы ГСИ в изоляции

клеммные зажимы Ваго

Первым делом, берете трехжильный кабель ВВГнГ-Ls 3*1,5мм2 и протягиваете его по штробе к ближайшей распределительной коробке возле люстры.

Оставляете в ней запас на разделку и подключение концов.

В электрощитке с кабеля снимаете изоляцию и подключаете фазную жилу (пусть она условно будет белого цвета) на однополюсный автомат.

Желто-зеленую и синюю жилы заводите на соответствующие места (заземляющую и нулевую шинки).

Зачищенный кабель в распредкоробке желательно промаркировать, чтобы в дальнейшем ничего не напутать.

L – фаза

N – ноль

PE – земля

Жилы сразу зачищаете и подписываете:

L – фаза питания

L1 – фаза на первую группу ламп в люстре

L2 – фаза на вторую группу ламп в люстре

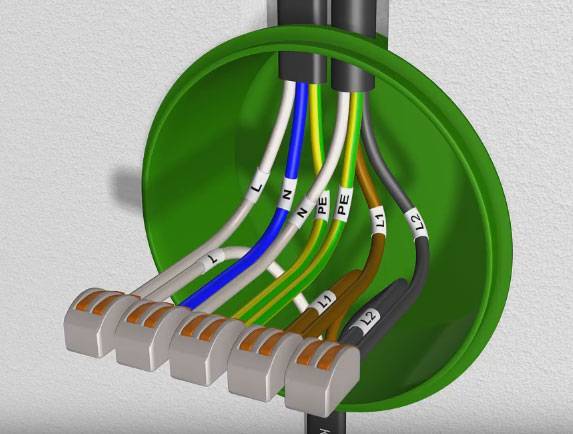

Подписывать их нужно как на выключателе снизу, так и в верхней коробке.

Далее вам понадобится 4-х жильный кабель. Его нужно протянуть от верхней распаечной коробки до места установки люстры под потолком.

Счищаете изоляцию с обоих концов и наносите маркировку:

L1 – фазный провод для подключения первой половины люстры

L2 – фазный провод для подключения второй половины люстры

N – ноль

PE – земля

Теперь самое основное. Нужно правильно все это собрать и подключить воедино в верхней распаечной коробке.

Для того, чтобы не перепутать и не наделать ошибок, как раз таки и пригодятся сделанные ранее надписи. С ними вся коммутация намного упрощается.

Берете клеммы Wago и просто стыкуете жилы с одинаковой маркировкой.

После чего коробку можно закрыть.

Далее занимаетесь двухклавишным выключателем.

Главную жилу питания L, заводите на общую клемму выключателя 1.

Обычно она обособленна, но не у всех производителей такая конструкция. Будьте внимательны!

L1 и L2 подключаете на нижние клеммы 3,4.

Монтируете защитные и декоративные планки и вновь поднимаетесь наверх к люстре.

Здесь может возникнуть вопрос, а как узнать, какие провода торчащие из люстры фазные, а какие нулевые?

Тем более, если они одинакового цвета. Их может быть 3,4,5 в зависимости от типа светильника и количества его рожков.

Здесь на помощь придет мультиметр. Вызванивать провода нужно внизу, когда люстра еще не подвешена на потолке.

Ноль по правилам должен приходить на резьбовую часть патрона и лампочки (крайние контакты), а фаза на центральный контактный штырек.

Переводите мультиметр в режим прозвонки или замера сопротивления, и последовательно касаетесь щупами проводов и контактных частей патронов на каждом плафоне. Нужно добиться звукового сигнала или найти где сопротивление равно нулю.

Если нулевых жил оказалось несколько, скручиваете их в одну общую.

Переходите к непосредственному подключению. Для облегчения последовательности, сначала соединяете защитное заземление и нулевую жилу. Для этого воспользуйтесь соединительными гильзами.

Хотя здесь также можно применить и клеммы Ваго.

После подключения земли и ноля, остается запитать две фазы. Выбираете любую из жил и прессуете гильзами питающие провода L1 и L2 с двумя фазными проводками на светильнике.

Все что осталось – это зафиксировать люстру на потолке и проверить ее работоспособность.

Люстра светодиодная с дистанционным управлением

В век электроники тянуть по стенам многожильные кабели для того, чтобы командовать люстрой из разных точек комнаты? Не стоит.

Рынок заполнен современными светильниками с основными и подсвечивающими лампами, которые управляются с пульта: базового, переносного.

При установке такой люстры выключатель будет выполнять только функцию подачи напряжения на контроллер, который укрыт за декоративной чашкой осветительного прибора. Самый распространённый тип его связи с пультом – радиоканал.

До того, как подключить светодиодную люстру надо разобраться в её устройстве. Электрическая часть включает в себя следующее.

• Приёмник-коммутатор (контроллер) сигнала и включения ламп Wireless Switch (в одном корпусе, со схемой подключения и отходящей антенной).
• Трансформаторы, драйверы, блоки питания (при использовании низковольтных ламп и светодиодов).
• Источники света.

Как правило, в купленной люстре внутренняя разводка выполнена. Пользователю необходимо только подключить ноль и фазу на контроллер. Последняя идёт из выключателя.

Вот они на фото, в левом нижнем углу.

Схема выглядит так. Здесь три потребителя. Два – галогенные лампы, один – светодиоды.

Нажатием кнопок (обычно 4) с пульта включаются/отключаются лампы согласно инструкции. Если пультом невозможно воспользоваться, в его роли выступит выключатель. На быстрое включение-выключение от одного до 4 раз люстра реагирует так же, как на команды с пульта.

Для крепления такой люстры к потолку применяют специальную DIN-рейку.

Подробный рассказ о том, как подключить люстру с пультом, смотрите на видео:

Потолок с люстрой содержат по три провода

При таком варианте развития событий, возможен вариант, что светильник и электрическая сеть квартиры, выполнены по современным стандартам. Применяется схема подачи электропитания с защитным нулем. Тогда можно соединить через клеммную колодку совпадающие по цвету жилы. Но лучше произвести дополнительную проверку, в электрической сети, внутри люстры. Дальнейшие действия проводите, согласно инструкции для двух проводов.

Другой вариант компоновки, двухклавишный выключатель двухконтурной люстры. С его помощь можно изменить силу освещения комнаты. Включая малую или большую группу лампочек или всю люстру целиком.

Все провода должны иметь разные цвета и промаркированы, согласно существующих стандартов (L1 – первая фаза, L2 – вторая, N – ноль).

В российских реалиях, условие выполняется редко, поэтому желательно подстраховаться:

1. Необходимо выяснить, какой провод для чего нужен;
2. Фазный и нулевой провода маркируются;
3. Напряжение питания отключается, еще раз проверяется индикаторной отверткой его отсутствие;
4. Проверяются группы контуров осветительного прибора, по фазным жилам;
5. Проверяется подведение нулевого провода к каждому из рожков. Он подсоединяется к выводу из потолка;
6. Последними подключаются фазные жилы, объединенные группами;
7. Подается напряжение и проверяется работы люстры.

Устройство классической трехрожковой люстры

Хотя сегодня люстры на рынке представлены в широком ассортименте и имеются весьма затейливые с немыслимым дизайном и большим количеством лампочек и светодиодов, однако наибольшей популярностью в настоящее время пользуются классические трех рожковые люстры, с возможностью включения одной, двух или трех лампочек.

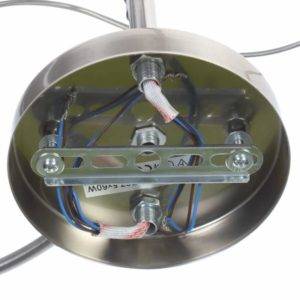

Представленную на фотографии люстру мне принесла знакомая. При ремонте потолков с люстры были сняты плафоны, а при установке их на место, все электрические патроны развалились, у них отломались защелки. Очевидно со временем от воздействия температуры, пластмасса защелок потеряла эластичность и стала хрупкой.

В настоящее время в люстрах устанавливаются, как правило, патроны с безвинтовыми контактными зажимами, как на фотографии. Они удобны тем, что с электропроводкой соединяются посредством пружинящих контактов, которые на протяжении всего срока службы обеспечивают надежный контакт с токоподводящими проводами.

В независимости от направления установки лампочек, вверх или вниз, патрон с плафоном на рожке крепится одинаково, с помощью резьбового соединения.

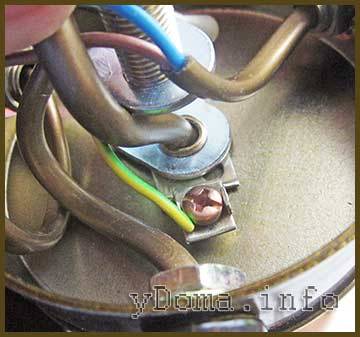

На трубку с резьбой надевается декоративная крышка, которая может быть закреплена с помощью гайки.

Но чаще всего крышка фиксируется с помощью донышка патрона, накрученного на резьбу рожка. На фотографии донышко безвинтового патрона, с .

На устройстве и подключении безвинтового патрона останавливаться не буду, так как этому вопросу посвящена отдельная статья .

Осталось надеть на цилиндр патрона плафон и закрепить его с помощью абажурной гайки. Гайка закручивается, как показано на фотографии, расширяющейся стороной к плафону. Большинство плафонов на рожках люстр крепятся именно таким способом.

От каждого патрона по два провода в общей оболочке проходят в соединительную коробку либо через отверстие в трубке или утопленные в канавку декоративного украшения. На фотографии провод, идущий от патрона, для наглядности вынут из канавки.

Если люстра состоит только из одного рожка, то провода проходят напрямую в верхнюю часть ее основания для непосредственного подключения к проводам, выходящим из потолка. Если рожков более одного, то возникает необходимость соединять провода, идущие от патронов между собой. В рассматриваемой люстре соединительная коробка спрятана в ее основании.

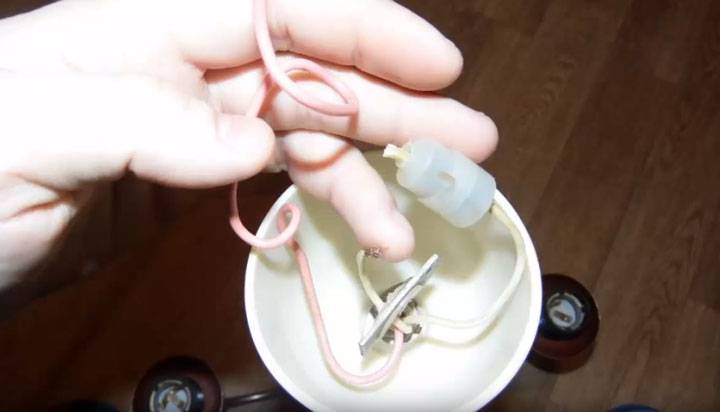

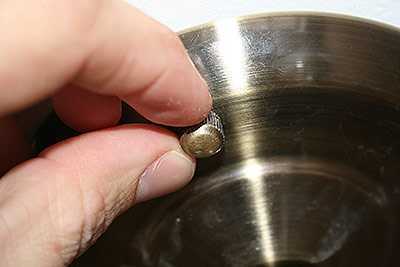

Для того чтобы добраться до соединительной коробки сначала нужно открутить декоративный шарик, снять декоративный колпачок и далее открутить гайку.

Далее снимается декоративный цилиндр и крышка соединительной коробки. Теперь доступ к месту соединения проводов получен и легко можно разобраться, как подключать люстру даже без прозвонки проводов тестером или мультиметром.

Стоит отметить, что в данной модели люстры рожки к основанию закреплены с помощью гаек, благодаря такой конструкции крепления можно ослабить эти гайки и повернуть рожки на 180°. Тогда лампочки будут направлены вверх и освещение помещения будет более равномерным и мягким.

Как видно на фотографии, от каждого патрона люстры в соединительную коробку приходит по два провода разных цветов. Четыре провода синего цвета (три от патронов и один, идущий на выход из люстры) соединены между собой, как и другие, с помощью обжима в латунном колпачке. В данном случае такой вид соединения проводов вполне оправдан, так как является высоконадежным и дешевым.

Провода же коричневого цвета, идущие от патронов, в отличие от проводов синего цвета, разбиты на две группы. От двух патронов провода соединены вместе и с проводом тоже коричневого цвета, идущего на выход. А вот провод от третьего патрона соединен только с черным проводом, идущим сразу на выход.

Для наглядности, и чтобы было ясно, как подключается люстра к электросети, привел электрическую схему. Как видно из схемы, такое подсоединение патронов при использовании двухклавишного выключателя позволяет управлять количеством включенных лампочек. Появляется возможность включать одну, две или сразу три лампочки. Если в электропроводке есть только одноклавишный выключатель, то тогда в клеммной колодке коричневый и черный провода (1 и 3) соединяют вместе и подключают к одноклавишному выключателю.

Желто- зеленый заземляющий провод одним концом присоединяется к металлическому основанию люстры, а второй идет на выход. Если в электропроводке сети нет заземляющего провода, то заземляющий провод люстры оставляют не подключенным.

В последнее время встречаются люстры, в которых либо стоят галогеновые лампочки, рассчитанные на питающее напряжение 12 В, или в которых вместо патронов и лампочек установлены светодиоды. В таком случае в соединительной коробке или в стакане, примыкающем к потолку, в разрыв проводов включают драйверы.

Проверка электрики в потолке

Перед проверкой электрики в потолке необходимо убедиться в безопасности проведения этой операции. Рассмотрим, как провести проверку электрики в потолке, чтобы избежать несчастных случаев и обеспечить безопасность в вашем доме.

Подготовка к проверке электрики в потолке

Перед тем как начать проверку, необходимо выполнить несколько предварительных действий. Это позволит обезопасить процесс и избежать непредвиденных ситуаций. В этом разделе мы рассмотрим подробно все необходимые шаги для подготовки к проверке.

Отключение питания

Перед началом проверки необходимо отключить питание в соответствующем электрическом щитке. Это поможет избежать удара током и других неприятных ситуаций.

Проверка наличия напряжения

Перед тем, как приступить к работе, нужно убедиться, что в проводках нет напряжения. Для этого можно использовать специальный индикатор напряжения или мультиметр.

Проверка электрики в потолке

После выполнения всех предварительных действий можно приступить к проверке электрики в потолке. В этом разделе мы расскажем, как это сделать правильно и безопасно.

Визуальный осмотр

Перед тем, как начинать работу с электрикой, нужно визуально осмотреть проводку в потолке на предмет повреждений, коррозии или неправильного подключения. Если вы обнаружите какие-либо проблемы, необходимо вызвать специалиста для ремонта.

Проверка проводов

Далее необходимо проверить провода на предмет обрывов, замыканий и корректности подключения. Для этого можно использовать мультиметр и проверять провода в различных режимах.

Проверка контактов и выключателей

Последним шагом является проверка контактов и выключателей. Их необходимо проверить на целостность, корректность подключения и правильную работу. Если вы обнаружите проблемы, необходимо их незамедлительно устранить.

После завершения проверки необходимо включить питание в электрическом щитке и убедиться в правильной работе электрики в потолке. Если вы обнаружили какие-либе проблемы в работе электрической системы, не пытайтесь их решать самостоятельно, а лучше обратитесь к квалифицированному электрику. Он сможет правильно определить причину неисправности и устранить ее, обеспечив безопасность и сохранность вашего имущества.
