Схема подключения дверного звонка в квартире — проводной, беспроводной

Беспроводные дверные звонки: преимущества

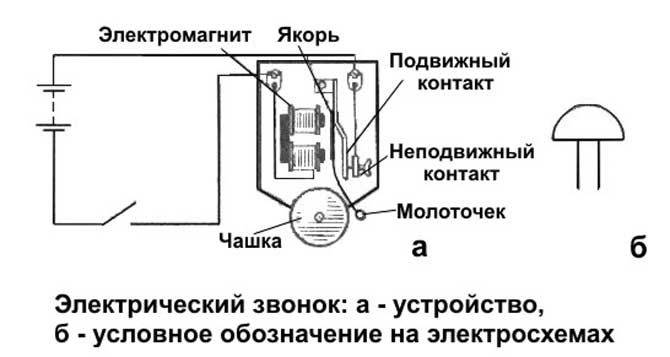

Чтобы выбрать гаджет, важно понимать, как работает беспроводной звонок. В обычном устройстве гость нажимает на дверную кнопку-передатчик, после чего сигнал поступает по проводу в квартиру или дом. Там находится динамик-приёмник, который воспроизводит мелодию

У этого способа есть несколько плюсов: батарейки точно не разрядятся, сигналу не помешают помехи. В остальном, есть масса минусов:

Там находится динамик-приёмник, который воспроизводит мелодию. У этого способа есть несколько плюсов: батарейки точно не разрядятся, сигналу не помешают помехи. В остальном, есть масса минусов:

• Дистанция между передатчиком и приёмником ограничена длиной провода;
• Чтобы проложить провод, нужно сверлить и штукатурить стены;
• Чтобы подключить дверной звонок, нужно работать с электросетью 220 В;
• Если провод будет повреждён или вы решите заменить устройство, придется снова выполнять электромонтажные работы;
• Если нет питания от электросети, устройство вообще не работает.

Беспроводной вариант работает точно так же, как и его предшественник. Однако здесь сигнал передаётся с помощью радиоволн. Дальность такого устройства может превышать сотню метров. Поэтому установить беспроводной звонок для частного дома будет так же легко, как и для квартиры. Доступны устройства, которые не зависят от батареек. Даже цена не является аргументом в пользу проводных аналогов: самые дешёвые стоят около 1$, тогда как беспроводные можно найти от 3-4$, что также является очень доступным бюджетом. Для меня ответ на вопрос, какой звонок лучше: беспроводной или проводной, очевиден.

Лучшие проводные дверные звонки

Не смотря на то, что мир во всю захватывают беспроводные технологии, нельзя отрицать некоторых преимуществ проводных. Проводные звонки надёжны по передаче сигнала, в то время как на беспроводные могут оказывать влияние внешние факторы. Но иногда с беспроводными звонками случаются ситуации, когда звонят в одну квартиру, а звонок раздаётся в другой. Так что не все спешат отказаться от проводных электрических дверных звонков.

Rexant 73-0110

Качественный дверной звонок Rexant в своих характеристиках имеет степень защиты IP20. Предусмотрена одна мелодия, но есть регулировка громкости. В этом есть свои плюсы. Например, если в доме спит маленький ребёнок, можно уменьшить громкость дверного звонка, чтобы гости не нарушили драгоценный сон малыша. Динамик питается от сети.

Достоинства

• Хорошая коммутация;
• Возможность менять громкость;
• Современный дизайн;
• Низкая цена.

Недостатки

Всего одна мелодия.

В этом приборе собраны все необходимые проводному звонку функции. Если каких-то и не хватает, то они не первой необходимости. И их отсутствие компенсируется низкой стоимостью.

Schneider Electric BLNZA000011

Когда в дизайне помещения всё должно быть продумано до мелочей и всё должно быть красивым и стильным, отлично подойдёт звонок Schneider Electric BLNZA000011. Прибор питается от электрической сети 220 В. Степень защиты – IP 20. Динамик накладного типа, круглый, выполнен в белом цвете.

Достоинства

• Качественное соединение;
• Мелодичный звук;
• Стильный, эргономичный дизайн;
• Невысокая цена.

Недостатки

Установка требует услуг специалиста.

Этот вариант можно назвать одним из самых современных как по техническим характеристикам, так и по дизайну. При этом он имеет чуть ли не одну из самых низких цен на рынке домашней электроники. И надо сказать, что обо всей продукции Schneider Electric известны в основном только положительные отзывы.

Лучшие электросчетчики

Звонок громкого боя типа МЗМ-1

Звонки громкого боя МЗМ-1 (МЗ-1) могут быть как в наличии так и под заказ. Узнать наличие, точную стоимость и приобрести оповещатели звуковые МЗМ-1 вы можете позвонив по телефону +7(812) 449-90-49 или отправить заявку на электронную почту указанную в разделе «Контакты». Звуковой оповещатель типа МЗМ-1 (раньше маркировался МЗ-1) так же его называют школьный звонок необходим для подачи сильных звуковых сигналов. Данный звонок преимущественно применяется в системах охранных сигнализаций промышленных, административных зданиях, а так же сельскохозяйственных и торговых объектов, различного имущества граждан: садовых участков, квартир, гаражей и т.п. Так же он применяется в школьных и различных других учебных заведениях. Оповещатель типа МЗМ-1 обеспечивает довольно хорошую слышимость на сравнительно больших открытых площадях.

Характеристика	Постоянный ток	Переменный ток
Потребляемая мощность	30 ВА
Номинальное напряжение, вольт	220, 127, 110, 36, 24, 12	380, 220, 127, 110, 36, 24, 12
Род тока	—	50 герц
Сила звука	не меньше 85 децибел
Класс защиты от поражения электричеством	I
Масса	1,6 кг
Продолжительность неперрывной работы	не более 1 минуты, пауза 1 мин.
Номинальный режим работы звонка повторно-кратковременный
Климатическое исполнение, тип	УХЛ-1
ТУ 4372-003-14431979-2012

Разновидности дверных звонков беспроводного типа

Модели таких гаджетов представлены в различной комплектации. Они могут иметь несколько кнопок, сопряженных с одним приемником. Это полезно, если имеется несколько входов в помещение или на участок.

Но есть варианты и с несколькими приемниками, работающими от одной кнопки. Такие приемники тоже имеют множество плюсов. К примеру, они устанавливаются в местах, где обычно звонок, находящийся около двери, можно не услышать (кухня, ванная комната, гараж и так далее).

Если же расстояние между кнопкой и динамиком больше диапазона действия прибора, то его можно дополнить ретранслятором, который значительно увеличит радиус действия. Принцип его работы заключается в том, что он одновременно выполняет функции приемника и передатчика. Ретранслятор, настроенный на оба устройства, принимает сигнал от передатчика и передает его уже на приемник.

По типу источника питания различают следующие основные типы устройств:

• Передатчик и приемник работают от батареек или аккумуляторов.
• Передатчик, работающий от батареек, а приемник – от сети.
• Передатчик действует от нажатия (без батареек), а приемник – от сети или батареек (аккумулятора).

Первый тип является самым распространенным, так как прост и не требует подключения к сети. Для работы приемника и передатчика требуется лишь вставить батарейки типа AA или AAA, в зависимости от модели.

Второй тип является менее распространенным, но более экономичным, так как динамик, подключенный к сети, потребляет мало электроэнергии, и для его работы не требуется постоянно менять батарейки. Здесь есть два варианта: приемник вставляется в розетку или к нему подводятся провода.

А вот третий тип является очень перспективным. Суть его заключается в том, что передатчик начинает работать от нажатия кнопки. То есть при нажатии вырабатывается энергия, достаточная для того, чтобы отправить сигнал на приемник. Такой тип очень популярен среди владельцев частных домов, так как в зимний период на холоде батарейки быстро разряжаются, а аккумуляторы теряют свою емкость заметно быстрее.

Модели беспроводных дверных звонков различаются и по функциональности. Основное отличие – это количество воспроизводимых мелодий. В бюджетных вариантах их, как правило, не более десяти. В дорогих моделях стоят более качественные динамики, а набор мелодий – на порядок больше. К тому же некоторые модели предусматривают возможность загрузки собственных мелодий или звуков через электронные носители или беспроводное соединение. В более дорогих комплектациях подобных устройств также предусмотрены функции вибровызова или светового индикатора звонка. Это очень удобно, если кто-то в доме отдыхает, а знать о том, что пришли гости, необходимо.

Более продвинутые модели могут оснащаться камерой наблюдения, видеодомофоном и датчиком движения. Датчик срабатывает, когда на расстоянии нескольких метров от двери начинается движение, он включает камеру и записывает происходящее. Таким образом, подобные устройства могут стать частью системы «умного дома» или системы безопасности, если настроить все правильно.

В зависимости от назначения различают два основных типа беспроводных звонков: уличный и устанавливаемый внутри помещений. Первый, как правило, выбирают владельцы частных домов, а второй – владельцы квартир. Так как уличный подразумевает установку передатчика вне помещения, он должен обладать такими качествами, как стойкость к ультрафиолетовым лучам, влагостойкость и ударопрочность.

Для более долговечной работы большинство моделей снабжается небольшим козырьком, который устанавливается над кнопкой и защищает устройство от попадания осадков или прямых солнечных лучей. К тому же корпус такой кнопки должен быть герметичным, чтобы защитить начинку от попадания пыли или влаги. Если же необходима защита от вандалов, то ставят, как правило, приемник в металлическом корпусе, сама кнопка также изготавливается из металла.

Поэтому, прежде чем решить, какой звонок лучше, нужно определиться с местом его установки и необходимым функционалом.

Особенности моделей и специфика монтажа

Звонки беспроводные

В большинстве случаев такие комплекты предпочтительнее. Установка дверного звонка этого типа существенно упрощается. При монтаже составных частей не придется прокладывать провода или кабеля, думать, как их крепить, заниматься сверлением поверхностей, а потом маскировать трассу. Иногда возникает необходимость переставить звонок или его кнопку на другое место. С беспроводным устройством в этом плане никаких проблем. Единственное условие – отсутствие преград для прохождения ЭМ волн. К тому же не придется вникать в особенности внутридомовой электрической схемы. Для тех, кто с эл/техникой всего лишь на «вы», плюс более чем значимый.

Такое подключение дверного звонка имеет и существенный недостаток. Его кнопка часто не срабатывает, так как по определению источником питания для нее (как и некоторых типов принимающих устройств) служат миниатюрные батарейки. Устанавливается она, естественно, на входе, а внешние факторы (влажность, температура) влияют на долговечность элементов. Как правило, в зимнее время их придется менять довольно часто. По мнению специалистов и пользователей, для жилого дома такие устройства приобретать не стоит. А вот подключить звонок в квартире, не занимаясь монтажом проводов и разбирательством со схемой, более чем целесообразно, особенно если нет необходимых знаний в этих вопросах.

Место расположения кнопки также не регламентируется. Как правило, с внешней стороны дверного блока, с креплением на косяке или стене подъезда. Никаких требований нормативных документов по данному вопросу не существует. Нужно лишь ориентироваться на удобство пользования. Если кнопку установить слишком высоко, то ребенок до нее не дотянется. Пожалуй, это единственный нюанс монтажа.

Проводные звонки

С ними несколько сложнее; придется вникать в азы электротехники. По сути, никаких отличий от монтажа обычного выключателя нет. Кнопка (что уже отмечено) ставится в разрыв фазного провода, а электрический звонок уже после нее. Ноль сразу же (напрямую) подсоединяется к блоку управления. В принципе, схема достаточно простая, независимо от разводки и особенностей внутренней эл/проводки.

• Иногда к одному звонку есть необходимость подсоединить несколько кнопок. К примеру, одна ставится на входе в дом, другая – на калитке (воротах). В этом случае они включаются в схему параллельно и работают совершенно независимо. При замыкании контактов любой из них появится звуковой сигнал.
• Типичная ситуация – приобретена квартира с черновой отделкой, и из стены в прихожей торчит несколько проводов. Как подключить дверной звонок? Здесь понадобится индикаторная отвертка. При включенном автомате найти провод под напряжением труда не составит. К нему и нужно присоединять кнопку. А вот как быть с остальными?

https://youtube.com/watch?v=JJqOfjh3ERQ

Чтобы не ошибиться с нулем, целесообразно произвести прозвонку каждой жилы до соответствующей шины подъездного щитка. Дело в том, что провода, торчащие из стены, могут относиться к совершенно разным схемам; что присоединял к ним бывший хозяин, неизвестно. А потому использовать их для подключения второго контакта кнопки не стоит, если неясно, что это за эл/цепь. Лучше «пробросить» новую линию, так надежнее.

Напоследок нелишне напомнить, что схема подключения проводного звонка разрабатывается самостоятельно, независимо от его модификации. Все, что необходимо найти – фазный и нулевой провода в распределительной коробке. А присоединения кнопки и управляющего блока к ним сложностей не вызовут.

Обычно звонок подключают к сети 220 В. При этом выполняются операции схожие с подключением осветительных приборов. Перед установкой следует определиться с местами расположения приборов. Также не следует выполнять работы при включенном щитке. Существуют два типа звонков для двери — беспроводные и проводные. Беспроводные проще устанавливать, но они менее надежны и безотказны, кроме того требуют замены батарейки или аккумулятора. Варианты с электропроводом смогут проработать без обслуживания десятки лет, обычно работают с переменным током 220 В, но их сложнее монтировать. Рассмотрим, как подключить дверной звонок всеми возможными способами.

Установка беспроводного звонка

Вне зависимости от того, планируете вы установить беспроводной звонок для квартиры или для частного дома, алгоритм действий при его установке представляет следующую последовательность мероприятий:

• выбор и подготовка мест для установки;
• монтаж внешнего модуля;
• монтаж внутренних модулей.

Беспроводной звонок

Более подробно каждый этап подготовительных и основных работ описан ниже.

Выбор места для установки рабочих элементов

Владельцы квартир могут разместить кнопку звонка на наружной стороне входной двери, либо на стене рядом с ней. В зависимости от конструкции и комплектации может быть предусмотрен монтаж кнопочного модуля посредством шурупов, при помощи двухстороннего строительного скотча (липучки) либо оба этих способа.

От наклеивания устройства целесообразно отказаться, если для места его монтажа вы избрали поверхность двери, так как в данном случае такое соединение не будет достаточно надежным ввиду систематических вибраций и колебаний, связанных с открыванием и закрыванием входной двери. В частных домах самым логичным местом для установки уличного звонка будет являться калитка.

Выбирая место для монтажа динамика (либо динамиков) следует, в первую очередь, убедиться в качественном взаимодействии обоих модулей при планируемом их взаиморасположении. В квартирах динамиковые элементы обычно установлены в прихожей, недалеко от входной двери.

Для частных домов, как упоминалось выше, можно предусмотреть расположение нескольких динамиков в различных помещениях дома или даже на придомовой территории с той лишь целью, чтобы сигнал входного звонка смог оповестить хозяев о посетителях, где бы они в данный момент не находились

Монтаж кнопочного модуля

После выбора будущего месторасположения кнопки звонка можно переходить непосредственно к ее установке.

Важно! Если беспроводная конструкция приходит на смену проводной, то предварительно следует аккуратно демонтировать старую звонковую кнопку: обесточиваем систему оповещения хозяев квартиры о визите гостей, удаляем со стены кнопку и провода, заделываем шпаклевкой отверстие на месте ее установки. Кнопка звонка. Кнопка звонка

Кнопка звонка

Если вы решили закрепить новую кнопку при помощи липучки, которая имеется на ее обратной стороне, то следует предварительно обезжирить поверхность, планируемую к монтажу, посредством растворителя или любого другого ацетонсодержащего вещества (например, одолжите у супруги жидкость для снятия лака). Далее следует отделить от липкого слоя защитную пленку и одним четким и твердым движением прижать модуль к очищенной поверхности.

Если же вы предусмотрительно приняли решение повесить кнопку на стену при помощи саморезов, то начать следует с того, чтобы перфоратором сделать в месте будущего крепления подходящие по размеру отверстия, в которые затем вмонтировать дюбели, а в них ввинтить саморезы. На данные крепежные элементы впоследствии производится навешивание кнопочного устройства.

Некоторые конструкции кнопок для звонка подлежат разборке перед креплением по такому принципу. Для их монтажа потребуется сначала посредством самореза закрепить на стене заднюю стенку модуля, а затем навесить на нее остальную часть конструкции.

Монтаж внутренних модулей

В случае, когда внутренние модули работают от автономного источника электрической энергии, они могут вообще не закрепляться на стене, а быть мобильными. Крепление же их на предусмотренной для этого поверхности ничем не отличается от монтажа внешней кнопки.

Если необходимо подключить внутренний модуль к системе электроснабжения, то следует воспользоваться прилагаемой к звонковой системе инструкции. Обычно данный процесс аналогичен подключению розетки к электрической сети и представляется собой соединение контактов динамикового модуля с жилами токоведущего кабеля – нулевым и фазным проводниками, а также заземлением.

Важно! Не забудьте перед подключением обесточить цепь, в которой будут производиться электромонтажные работы. Все проводники перед осуществлением их коммутаций зачищаются от изоляции. По завершении вышеописанных работ остается только проверить работоспособность смонтированной системы оповещения и на этом ее установку можно считать успешно выполненной

По завершении вышеописанных работ остается только проверить работоспособность смонтированной системы оповещения и на этом ее установку можно считать успешно выполненной.

Основные виды дверных звонков

Механические

Звонки, напоминающие велосипедные. Металлический колокольчик внутри или зацикленный пружинный механизм, приводимый в действие нажатием кнопки или оттягиванием рычага. Не требует подключения. Нужно только закрепить на двери.

Плюсом является простота установки, а минусом – низкая громкость и поглощение звука материалом двери.

С проводом

Самый громкий и мощный из звонков. Работает от электросети, имеет регулируемую громкость, настраиваемую мелодию и т.д.

Беспроводные

Работают от батареек, поэтому, когда батарейка на исходе, звук тихий. Если батарейка села, то приход гостей можно даже не услышать.

Дверной звонок. Различные способы установки

Самая простая ситуация, когда у вас уже установлен звонок и проложена проводка, и вы собираетесь поставить новый, аналогичный старому. Стандартная квартирная проводка предполагает установку дверного звонка, работающего от сети переменного тока с напряжением 220 В, т.е. обычной квартирной осветительной сети. В этом случае отключаем на лестничной площадке электричество с помощью автоматических выключателей и производим замену старого звонка на новый. Отсоединяем два провода, подходящие к старому звонку и подсоединяем их к новому.

В случае, когда вы собираетесь установить энергонезависимый дверной звонок, работающий на батарейках или аккумуляторах, использование старой проводки недопустимо, поскольку она соединяется с общей осветительной сетью квартиры. Вам придется проложить два новых провода или двухжильный кабель от звонка до кнопки вызова. Использовать  старую кнопку можно, предварительно отсоединив ее от старой проводки и подсоединив к вновь проложенным проводам.

Проще всего дело обстоит с установкой радиозвонока. В нем связь между кнопкой вызова и исполнительным устройством (звонком) осуществляется по радиоканалу, т.е. без проводов. Тут проще некуда: крепите в квартире сам звонок, а на лестничной площадке или на пороге частного дома специальную кнопку (идет в комплекте) и все готово. Главное что бы расстояние между ними не оказалось большим, чем указано в инструкции. Обычно оно равно 50-100 метров.

Схема подключения дверного звонка

При установке дверного звонка как говориться «с нуля» вам придется проложить новую проводку от кнопки к ближайшей распределительной коробке (уже существующей) и от самого звонка к той же коробке. Использовать можно двухжильный кабель или два отдельных провода, сечением 0,5 кв. мм. Использовать более мощный кабель бесполезно, хотя и не запрещено, поскольку потребляемая мощность квартирного звонка очень незначительна.

И еще один немаловажный момент, кабель  для проводки следует использовать аналогичный по материалу жилы с кабелем общей квартирной сети. Т.е. если у вас сеть проложена алюминиевым проводом, то используйте алюминиевый, а если медным – то медный. Рассмотрим теперь, как правильно соединить проложенные провода в соединительной коробке. Сначала в коробке находим провода подачи напряжения и определяем, кто из них фаза(L), а кто – ноль (N).

Есть еще одна ситуация, требующая манипуляций с проводкой дверного звонка. Когда несколько квартир имеют общий коридорчик и входную дверь в него. Соседи таких квартир, посоветовавшись друг с другом, решают поставить замок на эту дверь. Следовательно, возникает потребность в переносе кнопок всех звонков за эту дверь.

Поступаем следующим образом. Прокладываем с помощью двухжильного кабеля проводку от каждой кнопки до места за общими дверями, где будут устанавливаться дополнительные кнопки. И производим параллельное соединение новой кнопки со старой. Т.е. подсоединяем два провода к новой кнопке, а другие концы этих же проводов к старой, не отсоединяя при этом старый кабель, подходящий к старой кнопке вызова.

Проделываем вышеописанную операцию для каждой квартиры. Таким образом, будет возможность позвонить вам в квартиру и с лестничной площадки, и непосредственно возле дверей квартиры. Самое главное при установке дополнительных кнопок дверных звонков используйте только специальный сетевой кабель, а не телефонную «лапшу» или акустические провода – не экономьте на собственной безопасности.

• http://xn—–7kcglddctzgerobebivoffrddel5x.xn--p1ai/kommunikatsii/elektroprovodka/246-podklyuchenie-dvernogo-zvonka-samostoyatelno
• http://scsiexplorer.com.ua/index.php/domachnij-elektromaster/576-dvernoj-zvonok.html
• http://montazhnik02.ru/stroitelstvo/27464-podkluchenie-dvernogo-zvonka-instrykciia-foto.html
• http://ksportal.ru/540-ustanovka-dvernogo-zvonka.html

Беспроводные модели

Беспроводные звонки состоят отдельно из кнопки и динамика. Их довольно легко установить своими руками. Не нужно штробить стены и использовать провода. Достаточно иметь батарейки и установить устройство на скотч.

Классическая проводная модель

Но недостаток таких звонков в том, что они могут быстро выходить из строя, приходится постоянно менять батарейки, а также они подвержены изменениям погоды и могут не работать в дождь.

Также такие модели будут немного дороже, чем проводные.

Установить дверной звонок своими руками довольно легко. Необходимо иметь ряд простых инструментов и знать базу по электрике. А какой именно тип устройства лучше использовать, это решает сам хозяин дома.

Дополнительные комплектующие

В наше время беспроводные звонки все чаще выполняют вспомогательные функции, связанные с безопасностью жилища. Это позволяет повысить комфортность использования устройства.

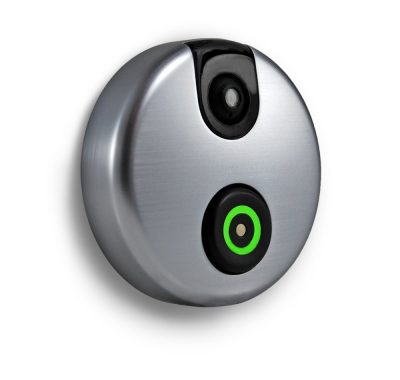

Например, некоторые модели комплектуются видеокамерой. Она может включаться при нажатии на кнопку звонка и обеспечить хозяина жилья информацией о том, кто стоит у дверей. Камера может работать и в постоянном режиме, а также быть связанной с датчиком движения.

Последний девайс также часто устанавливается в корпус кнопки звонка. Он позволяет предупредить жильцов еще до нажатия на зуммер, что к дому кто-то приблизился.

Кроме того, в устройство может быть вставлен микрофон для ведения переговоров с посетителем. В этом случае на панель также выводится динамик, а система становиться полноценным домофоном.

Множество современных моделей имеет возможность выбора сигнала или мелодии звонка. А у некоторых интегрирована дополнительная функция. Вместе с сигналом на приемник в доме, еще один уходит на мобильный телефон хозяина помещения в виде СМС.

В моделях для частного дома предусмотрена установка дополнительных динамиков, которые можно расположить в подвале, гараже, мастерской или на дальнем конце участка. Например, в беседке.

Уличные кнопки могут иметь функцию подсветки в темное время суток. Но следует напомнить, что все дополнения, как правило, значительно повышают цену устройства.

Как подключить звонок к питанию

В этой главе речь пойдет об электрическом подключении. Рассматривать будем отдельно проводные и беспроводные модели, так как питание и способы его подводки/подачи разные.

Проводные модели

Подавляющая часть дверных звонков проводного типа питается от 220 В и лишь около 10-15% от 12 или 24 В. При установке на улице, во дворе частного дома, второй вариант более безопасен, так как пониженное напряжение не представляет опасности для человека. Но в этом случае обязательно наличие инвертора, преобразующего 220 В в более безопасное низковольтное электропитание 24 или 12 В.

При подключении звонка к сети 220 В питание можно взять от ближайшей распаечной коробки. Внутренний блок дверного звонка обычно устанавливается рядом с дверью. Тут же обычно есть распределительная коробка, от которой питание идет на освещение. Вот тут и можно подключить звонок.

Схема подключения дверного звонка проста: фаза заводится на кнопку, от нее идет на один из выходов внутреннего блока. Ко второму контакту блока подается нулевой провод. Схема этого подключения на рисунке ниже.

Какие провода использовать

Кроме того, как подключить звонок, надо подумать, чем его можно подключить. Токи в этих устройствах совсем маленькие, и при подключении в квартире (трасса между звонком и внутренним блоком) подойдет буквально любой провод в изоляции. Это может быть даже телефонная лапша, интернет-кабель, витая пара.

Подключить звонок в квартире можно «лапшой» с солидным диаметром жил

При необходимости тянуть питание на улице, требуется уже силовой кабель — или NYM самого малого сечения. Можно также использовать провода в резиновой или ПВХ оболочке, но прокладывать их лучше в защитном гофрошланге.

Две кнопки

Иногда к одному звонку надо подключить две кнопки — например, от калитки и уже от входной двери. В этом случае их подключают параллельно.

С распредкоробки выходит два провода, подключенных к фазе. Один тянут на одну кнопку, второй — на другую. От второго контакта каждой из них приходит провод. Оба этих проводника заводятся на один из контактов внутреннего блока. На второй свободный контакт подключается провод от «нейтрали» с распределительной коробки. При такой схеме подключения звонок будет работать при нажатии любой из кнопок.

Два звонка

В проводном исполнении можно поставить не только две кнопки, но и два звонка. Можно даже три, если надо. Эта ситуация встречается чаще. Например, один звонок поставить в доме, второй — в постройке, в которой проводится не меньше времени, чем в доме. На летней кухне, в гараже и т.п.

Как подключить звонок в таком случае? К питанию параллельно подключаются два звонка. Для этого на кнопку подаем фазу из распределительной коробки. Со второго вывода кнопки уходит два проводника: по одному на оба звонка. На свободные выводы звонков подаем «нейтраль» — снова-таки два провода.

Беспроводные дверные звонки

Беспроводные модели чаще всего питаются от батареек, но есть модели, внутренние блоки которых питаются от 220 В. Но во втором варианте все что необходимо — просто воткнуть их в розетку — на тыльной стороне есть стандартная вилка. Так что вопроса как подключить звонок в этом случае не возникает.

Беспроводные модели — разный вид, разные стили

В регионах с холодными зимами с кнопками, которые работают от батареек, надо быть аккуратнее: не все из них могут работать при -20°C, не говоря уже о более низких температурах. Хорошо себя чувствуют в морозы литиевые батарейки. Но они бывают не во всех форматах, а только в АА и ААА. Так что лучше всего найти звонок, у которого кнопка работает от источников питания такого типа. Если у вас уже есть звонок и батарейки там регулярно «садятся» можно попытаться найти другой выход:

Возможно, есть и другие способы того как подключить звонок в беспроводном варианте чтобы он работал в морозы.

Установка и замена дверного звонка — на самая сложная задача. Если вы умеете хоть немного работать с электрикой, у вас получится. Далее речь пойдет о том, как подключить звонок в квартире, доме — проводной и беспроводной.

Необходимые инструменты

Прежде чем начинать рассмотрение подключения проводных звонков, следует уточнить, какие вещи и инструменты потребуются для этого, чтобы весь процесс был реализован правильно. Итак, для этого потребуется иметь под рукой:

• непосредственно звонок, который обычно состоит из внутреннего и внешнего блоков;
• дюбеля и шурупы, что потребуются для закрепления прибора на стене;
• кнопка;
• трансформатор;
• кабель – потребуется для подключений низковольтного типа;
• дрель и шуруповерт;
• стриппер для зачистки провода;
• изолента, хомуты из пластика и рулетка;
• отвертки;
• плоскогубцы с длинным носом и обычные;
• бокорезы;
• сверла;
• уровень.

Кроме того, следует сказать, что еще одним подготовительным моментом будет то, что если раньше звонок не устанавливался, то следует подобрать максимально подходящую для монтажа область.
