Порядок подключения выключателя Legrand с двумя клавишами

Коммутационные аппараты

Коммутационным называется аппарат, совершающий операции по включению, отключению и переключению цепи. Для коммутации цепей в аварийных режимах (короткие замыкания, перегрузки) применяются автоматы и предохранители. Они выполняют защитную функцию, отключая цепь, при возникновении в ней больших токов, и таким образом предотвращая повреждение изоляции проводов и элементов нагрузки. Для коммутации цепей в нормальных режимах работы применяются выключатели (переключатели).

Выключения

Существуют разнообразные варианты исполнения выключателей. Они классифицируются по номинальному напряжению и току, климатическому исполнению и степени защищённости, конструкции, способу установки, типу управляющего органа (клавишные, тумблерные, тяговые, кнопочные, ползунковые) и другим критериям.

Самыми распространёнными являются выключатели клавишного типа. Конструктивно они состоят из следующих частей:

1. Неподвижные контакты с клемниками для подсоединения проводов.
2. Подвижные контакты, с воздействующими на них клавишами.
3. Корпусные и крепёжные элементы.

Подсоединение выключателя к электрической цепи осуществляется путём включения его в рассечку (разрыв) именно фазного провода, а не нулевого, для обеспечения требуемой безопасности.

Классический выключатель

Обычный клавишный выключатель применяется для включения и отключения цепи, питающей осветительное оборудование. В простом варианте имеет одну клавишу и управляет одним элементом (лампой). Также возможны более сложные варианты исполнения, когда выключатель имеет две, три и более клавиши, что даёт возможность управления большим количеством объектов. Подсоединение выключателя осуществляется с помощью двух клемников, расположенных, как правило, сверху и снизу и не является трудоёмкой задачей. Как правило, устанавливается рядом с дверным проёмом для удобства “управления светом”.

К достоинствам таких выключателей можно отнести простоту конструкции и подсоединения, а также небольшая стоимость.

Проходной выключатель

Проходной выключатель – это аппарат, предназначенный для включения, отключения и переключения электрических цепей. В отличии от обычного выключателя, он имеет три неподвижных контакта, что даёт возможность переключаться между двумя цепями. Такие выключатели используются “в паре”. Они включаются последовательно “в рассечку” цепи и осуществляют расщепление (разделение) фазного провода.

Схема проходного выключателя

Таким образом два выключателя оказываются соединёнными между собой двумя проводами, а не одним. Благодаря этому появляется возможность управления одним осветительным оборудованием от двух разных выключателей. Поэтому целесообразно использовать данный тип выключателя, в длинных коридорах, переходах, лестничных пролётах промышленных и торговых зданий. Удобство заключается в том, что отпадает необходимость возвращаться к выключателю, чтобы отключить свет. В связи с этим проходные выключатели часто устанавливают в спальнях жилых зданий.

Отличие проходного выключателя от обычного

Главным различием проходного выключателя от обычного является возможность первого выполнять функцию переключения, что делает его в некоторых случаях более удобным. Проходные выключатели могут использоваться по одиночке в качестве обычного, так и в паре друг с другом, что расширяет возможность их использования. Однако более сложная конструкция выключателя увеличивает количество деталей, а, следовательно, поднимается цена.

Функцию переключения проходной выключатель может осуществлять только в паре с другим, что также увеличивает затраты на приобретение второго выключателя. Так как при использовании таких выключателей происходит разделение одного провода на два, то возрастает и количество соединительных проводов, что увеличивает общую стоимость осветительной сети.

Таким образом, можно сказать, что проходной выключатель обладает достаточно широкими возможностями использования, может выполнять различные функции, но при этом приходится считаться с финансовыми затратами на реализацию. Обычный выключатель напротив, обладает хорошими ценовыми показателями, но уступает проходному в функциональности.

Конструкция и принцип действия двухклавишного выключателя

Конструкция двухклавишного выключателя достаточно проста. Он состоит из:

В редких случаях третий элемент — клеммные колодки — можно заменить в конструкции винтовыми зажимами. Разница в том, что первые долго и надежно держат провод, а вторые делают то же самое, но не зажимая провод, скручивая его, поэтому первый вариант проще подключить и дольше работать. В конструкцию также может входить дополнительная подсветка — диммер, расположенный на каждой клавише.

Внутри двухклавишного выключателя без подсветки есть два провода, идущие параллельно друг другу + вход для фазы. Каждая из клемм подходящих к клавишам, может независимо размыкать или замыкать контакт, который включает одну лампу, вторую лампу или все лампы сразу.

Провода выключателя двухклавишного

Принцип действия выключателя заключается в вариативности степени освещения:

Некоторые двухклавишные выключатели состоят из двух изолированных друг от друга одноклавишных устройств. В таком случае принято называть их модульными.

Кроме внешней составляющей, такое приспособление также может выполнять функции экономии электроэнергии и создания разнообразной атмосферы. А еще двухклавишные выключатели увеличивают безопасность, так как при их установке в помещении уменьшается число точек с электрическим напряжением.

Перед началом работы по подготовке к подключению выключателя, предлагаем ознакомиться со схемой двухклавишного выключателя ниже:

Схема управления трехместная

Используются аналогичные элементы, что и описанные выше, но добавляется перекрестный переключатель. В схеме с трех мест устройство находится в любой точке между двумя остальными. Лучше приобрести готовый выключатель перекрестного типа, но можно соединить под одним корпусом и два проходных переключателя с двумя кнопками.

На клеммах такого устройства перемычки стоят так, чтобы ток шел в нужном направлении. Крайние устройства соединяются с центральным четырехжильным кабелем. Ноль идет на 2 группы освещения, фаза — на оба входных контакта 1-го проходного выключателя. Вне зависимости от положения клавиш электричество проходит на два входа перекрестного устройства, через перемычку направляется на второй проходной переключатель.

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

Проходные переключатели фирмы Legrand

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода

Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Популярный модельный ряд проходных переключателей

Проходные выключатели Легранд из серии Velena отличаются стильным дизайном и многообразием цветовых вариаций. Здесь представлены одно и двухклавишные изделия, которые имеют пыле- и влагозащитный слой. Купить выключатель можно от 300 р.

В серию Celiane вошли изделия, у которых круговые клавиши вписаны в квадрат. Они могут быть бесконтактными с рычажками или бесшумными. Стоимость переключателей начинается от 700 р. Модельный ряд Exclusive Celiane представлен ограниченным количеством выключателей, выполненных вручную из мрамора, бамбука, фарфора, золота, мирта и других материалов. Рамки выполняются исключительно на заказ. Цена за изделие начинается от 5,9 тыс. р.

Цветовые решения для переключателей из серии Celiane

Самыми популярными сериями выключателей от компании Lezard являются Demet, Mira и Deriy. Здесь представлены изделия, выполненные из негорючего поликарбоната, что соответствует требованиям электробезопасности. Токопроводящие элементы изготовлены из фосфорной бронзы, что характеризуется высокой проводимостью и низким подогревом. Купить проходной одноклавишный выключатель можно от 125 р.

В серии W 59 Frame от Wessen используется модульный принцип, позволяющий установить от 1 до 4 устройств в одну рамку горизонтально или вертикально. Цена изделия составляет 140 р. Отличаются простым дизайном, но высоким качеством исполнения одинарные и двойные проходные выключатели из серии Asfora, купить которые можно за 450 р.

Среди популярных серий компании Makel можно выделить Defne и Makel Mimoza. Корпус устройств выполняется из высококачественного пластика, оснащенный внутренним надежным механизмом. Стоимость изделий начинается от 150 р.

При нажатии кнопки вкл/выкл подвижный контакт проходного выключателя перекидывается из одного контакта на другой, создавая при этом условия для новой цепи в дальнейшем

Принцип работы и установка коммутирующих устройств не представляют существенных сложностей. Необходимо предварительно изучить схему подключения и следовать рекомендациям правил электробезопасности, что даст возможность осуществить надежный и безопасный монтаж устройств, тем самым обеспечит удобное и комфортное управление осветительными приборами в доме.

Как подключить проходной выключатель: видео схемы подключения

https://youtube.com/watch?v=9cG_VmdR4uk

Практика подключения перекрёстного 2х клавишного выключателя

Для включения света используется выключатель. Но у него есть недостаток — включение производится только из одного места. Для решения этой проблемы используются проходные и перекрёстные выключатели.

Они устанавливаются по отдельности или вместе с обычными выключателями и розетками. Кроме традиционной формы, нажимных с клавишей, есть производители, выпускающие устройства, включение которых производится поворотом ручки.

Пройдите тест на знание систем включения света из нескольких мест.

1. Из скольких мест можно включать свет?

б)из любого количества при использовании переключателей разной конструкции

1. Можно ли использовать промежуточные переключатели вместо проходных?

а)да, при установке соответствующих перемычек

1. Какие провода используются для подключения?

а)любые, соответствующего сечения, но кабель с жилами в разноцветной изоляции удобнее

1. Можно ли устанавливать переключатели для включения света из нескольких мест в одном ряду и закрывать общей декоративной панелью с обычными розетками и выключателями?

б)да, если использовать аппаратуру одного производителя и одной серии.

Результаты теста:

• б,а,а,б — вы знаете достаточно для самостоятельного проектирования и монтажа;
• а,б,б,а — ваших знаний недостаточно для самостоятельной работы;
• остальные результаты — знания у вас есть, но их необходимо улучшить чтением статей и просмотром роликов в интернете.

Какие бывают выключатели?

Существует много признаков, на основании которых можно классифицировать выключатели:

• функциональность;
• дизайн;
• метод монтажа и пр.

Обязательным требованием, которому должно удовлетворять это приспособление, является использование для его создания ударопрочного материала высокого качества, который должен отличаться наличием гладкой поверхности. Для установки выключателей рекомендуется выбирать такие места, в которых к ним будет легко добраться. Подобные приспособления предназначены для эксплуатации в цепях скрытой и открытой электропроводки.

Сегодня немало представлено в продаже переключателей, которые имеют различное оформление и схему подключения. Наибольшее представительство имеют устройства, выполненные в классическом варианте. В то же время можно найти модели, благодаря которым можно придать интерьеру помещения необычный облик.

Благодаря широкому разнообразию в плане цветового решения выключателей, любой потребитель может подобрать для себя такое устройство, которое будет прекрасно гармонировать с мебелью, обоями и иными предметами интерьера. Особую группу образуют выключатели, оснащенные декоративными сменными панелями. Оценить все преимущества потребитель сможет уже сразу после установки выключателя. Именно по завершении монтажных работ, выполненных согласно схеме, выключатель может быть оборудован различными накладками.

Принято выделять следующие типы переключателей:

• обычные;
• проходные;
• одиночные;
• двойные;
• тройные.

Мы же уделим внимание проходным переключателям, которые рассчитаны на подключение одной световой группы из двух и более мест

Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео

Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.

Такое устройство, как выключатель, может выглядеть изящно и богато

В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.

На видео наглядно показана схема подключения проходного выключателя:

Watch this video on YouTube

Принципиальная схема подключения проходного выключателя с 2-х мест

Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.

Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.

Схема подключения проходного выключателя на 2 точки

Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».

Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.

Схема подключения проходного выключателя с 3-х мест

Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т.д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.

Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах

Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.

В подобной схеме на первой и  последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.

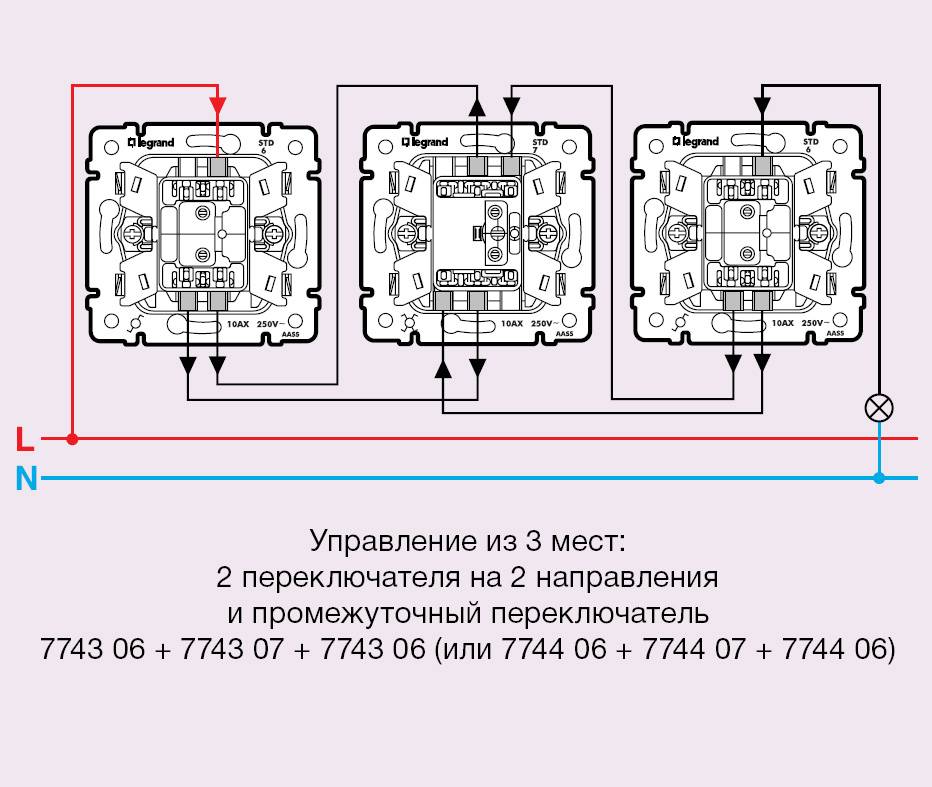

Схема подключения проходных выключателей из 3 мест

Принцип подключения проходных выключателей для трех точек управления следующий:

1. Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
2. К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.

На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.

Схема подключения проходного выключателя с 4х мест

Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.

Принципиальная схема подключения проходных переключателей для 4 мест

Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.

Полезные сведения

Ошибки при подключении

При этом этапе поиска и подключения основной клеммы в проходном выключателе совершают ошибку. Многие почему-то не проверяют схему и наивно полагают, что общая клемма – это та, где лишь один контакт. Если собрать схему таким образом, то переключатели будут неправильно  работать, потому что все они зависят друг от друга. Помните о том, что на разных выключателях общий контакт может быть где угодно! Лучше всего его вызвонить «вживую», при помощи индикаторной отвертки или тестера. Чаще всего с такой проблемой можно столкнуться при замене или монтаже переключателей от разных фирм. Если ранее все работало, а после замены схемы перестала функционировать, значит, вы перепутали провода.

Еще может быть и такой вариант, что новый переключатель совсем не  проходной

Также важно помнить о тои, что подсветку внутри изделия не может влиять на принцип переключений. Еще одной популярной ошибкой является неправильное подключение перекрестных провода, когда оба кабеля с первого проходного переключателя усаживают на верхние контакты, а со второго на верхние. Между тем у крестовых выключателей механизм переключений и схема несколько отличаются, и подключать провода требуется крест-накрест

Между тем у крестовых выключателей механизм переключений и схема несколько отличаются, и подключать провода требуется крест-накрест.

https://youtube.com/watch?v=3yLQJbjN8Eo

Недостатки

Первый недостаток заключается в том, что нет конкретного положения клавиш ВЫКЛ или ВКЛ, которые есть в стандартных. Если перегорела лампа и ее следует заменить, то при подобной схеме можно не сразу понять, включен свет или выключен. Будет неприятно, когда при замене лампа может попросту взорваться около глаз. В таком случае самым простым и безопасным способом будет отключение автомата освещения в щитке. Вторым недостатком является большое число соединений в распаечных коробках. Чем больше у вас световых точек, тем больше их количество в распределительной коробке. Подключение кабеля по схемам без распаечных коробок уменьшит число соединений, но может в несколько раз увеличить или расход кабеля, или число жил. Если у вас проводка идет под потолок, то потребуется оттуда опускать провод для каждого переключателя, а после поднимать вверх. Лучший вариант здесь – использование реле импульсного типа.

Как подключить проходные двухклавишные выключатели для управления двумя источниками освещения из двух мест без ошибок

Теперь немного усложним задачу с точки зрения монтажа электрики, но значительно облегчим удобства пользования осветительными приборами внутри квартиры.

Для этого с помощью двух коммутаторов будем управлять светильниками сразу из коридора или спальни.

Теперь человеку не потребуется передвигаться в сумерках по комнатам. Проходные модули позволят управлять освещением дистанционно. Две люстры, расположенные в коридоре и спальне, можно будет зажечь и погасить любым переключателем.

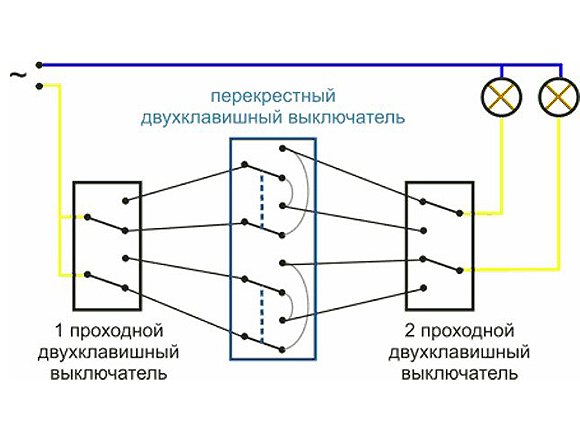

Электрическая схема подключения проходных двухклавишных выключателей к двум различным светильникам выполнена по принципам предыдущей разработки, но она имеет более усложненный вид.

Здесь расход провода возрос примерно вдвое, количество коммутационных точек в распределительной коробке увеличилось с пяти до восьми, что накладывает определенные трудности при выборе ее габаритов.

В каждом подрозетнике придется подключать по шесть проводов, а это накладывает требование увеличения их внутреннего пространства.

Возможно, потребуется выполнять монтаж в двух распаечных коробках стандартного исполнения или пойти на другие ухищрения.

Частично решить эти проблемы можно за счет прямой прокладки проводов между выходными клеммами проходных модулей, минуя их соединения внутри распределительной коробки.

Таким способом можно сэкономить даже на длине кабельных магистралей, спланировав их оптимальное направление. Но, придется учесть местные условия и отразить все это в проекте.

Инструкция по подключению двухкнопочного выключателя

Монтаж двойного выключателя – задача не сложная. Здесь просто будет больше контактов, чем в одноклавишнике. Для установки двойного выключателя света вам понадобится трехжильный провод, инструменты для зачистки проводов и клеммы.

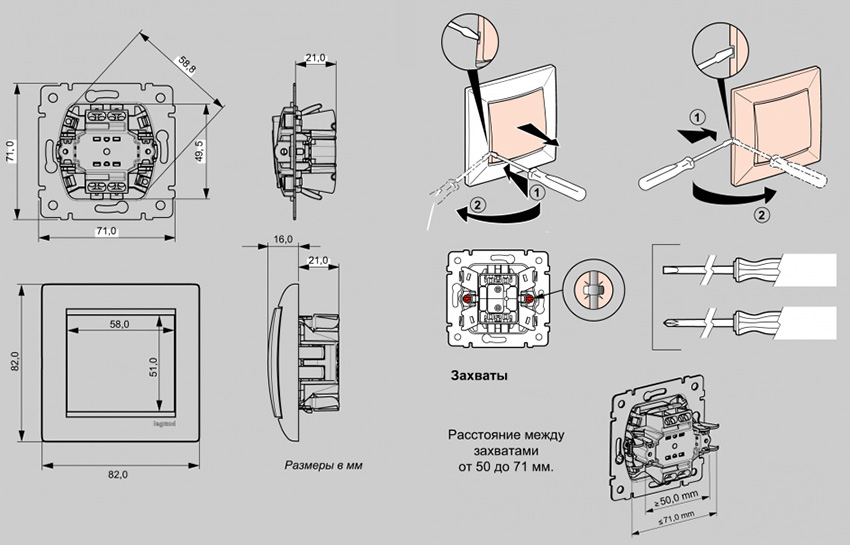

Перед началом работы разберите выключатель, снимите с него внешние клавиши. Далее следуйте по инструкции:

Фото	Описание работ

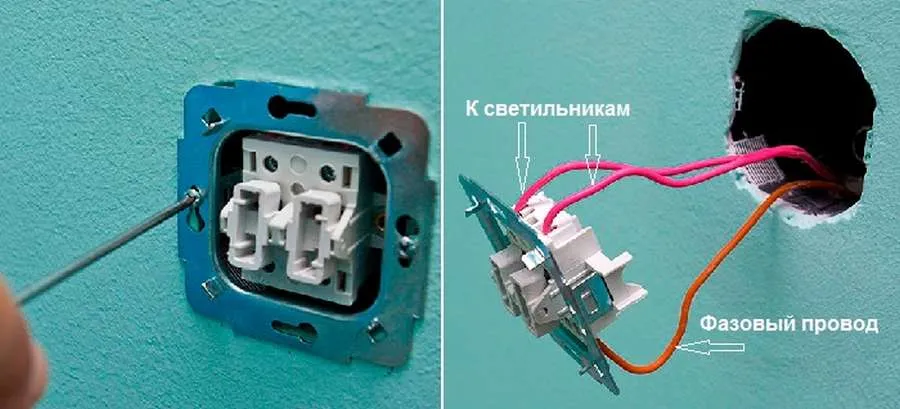

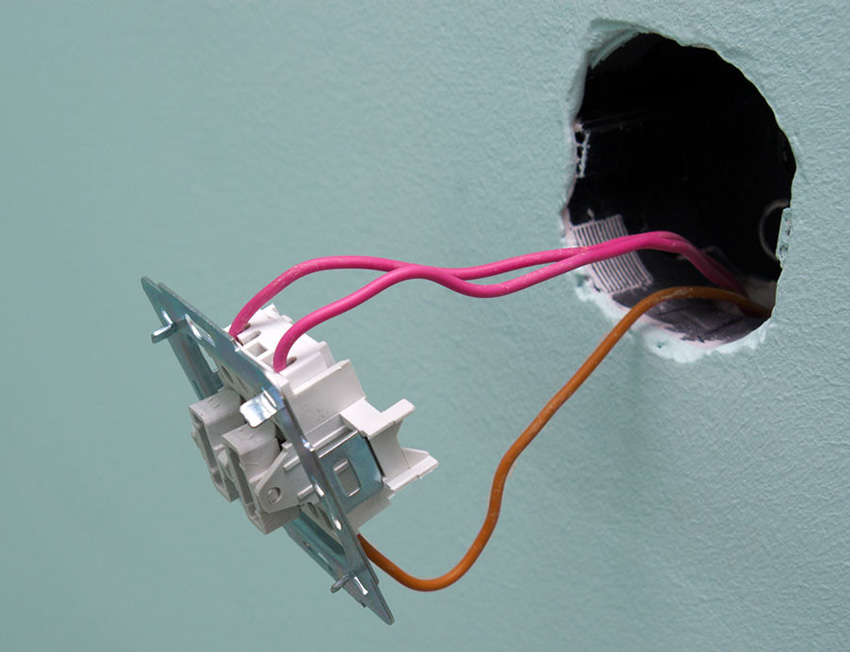

	Для подключения 2х клавишного выключателя проведите от щитка трехжильный провод к распределительной коробке.
	Фазу подключите к разъему автомата, ноль – к нулевой шине, провод заземления – к шине заземления.
	Освободите и зачистите концы всех трех жил, промаркируйте фазу, ноль и землю.
	От коробки к выключателю спустите трехжильный провод, оставьте концы достаточно длинными, чтобы было удобно их зачищать и крепить.
	Зачистите и промаркируйте концы этого провода в коробке.
	Фазу подсоедините к верхней клемме переключателя, а ноль и землю – к двум нижним. Удобно использовать для подключения специальные наконечники, они продаются в магазинах с электроинструментами.
	Подключение в первой люстре проводится, как и в случае с одноклавишным переключателем. Земля подсоединяется на корпус, фаза и ноль – ко соответствующим контактам люстры.
	Концы провода от первой люстры промаркируйте и зачистите.
	Повторите процедуру со вторым светильником. Можно использовать для подключения контактную группу.
	Концы провода от второй люстры также подготовьте для соединения.
	Скрепите соответственно промаркированные жилы. Фазы, ноль, землю – все по отдельности.
	Если в системе нет заземляющего проводника, количество соединений будет меньше в коробке и на люстрах.
	Последний этап работы – установка клавиш выключателя и крышки коробки.

Заключение

Несмотря на то что двухклавишный проходной выключатель legrand является довольно простым устройством, схема его подключения предусматривает свои особенности. Именно ее следует учитывать при установке, чтобы избежать проблем в процессе пользования выключателем. Каждый квалифицированный электрик знаком со всеми этими нюансами, поэтому, поручив ему эту работу, вы избавите себя от ненужных проблем.

Однако если вы обладаете хотя бы минимальными знаниями в области электрики, то вы сможете разобраться сами, каким образом подключить двухклавишный проходной выключатель legrand.
