Виды и принцип работы датчика движения
Датчик движения замыкает цепь, в тот момент, когда обнаруживает перемещение в зоне его действия, то есть работает, как своеобразный выключатель. Классифицируются такие сенсоры по принципу обнаружения перемещения объектов.
Инфракрасный
Такой тип сенсора реагирует на изменение инфракрасного излучения в зоне действия. На его чувствительном элементе расположено большое количество линз, число которых и влияет на его точность. Чем их больше, тем точнее будет сенсор. Сенсор фиксирует перемещение теплового излучения от одной линзы к другой, на основе чего формируется сигнал на включение источника света. У инфракрасного типа есть свои недостатки:
- Есть вероятность ложных срабатываний;
- Невысокая точность у моделей с малым количеством линз;
- Зависимость от внешних условий (погода).

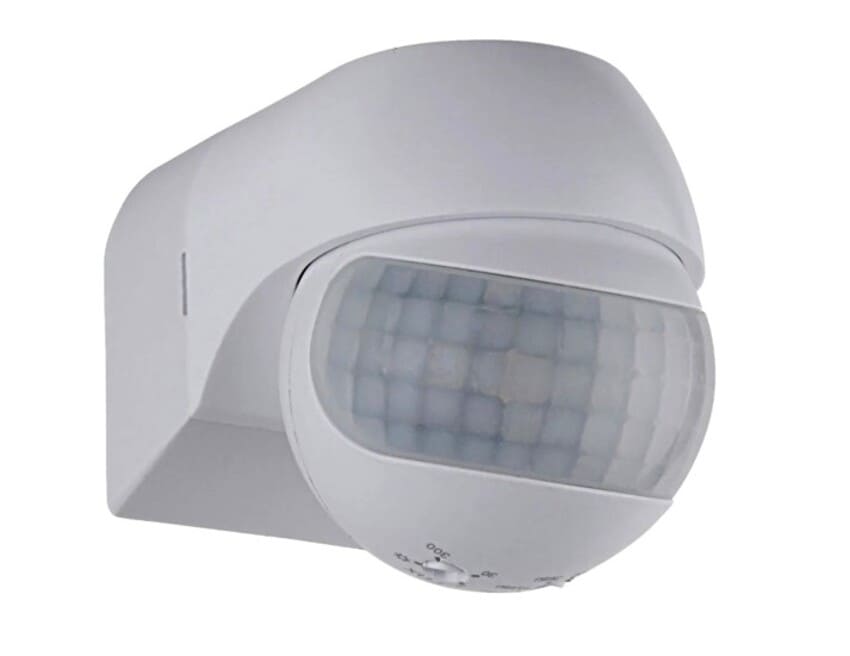

Инфракрасный ДД
Ультразвуковой
Действует по принципу эхолокации, как, например, это делает летучая мышь. Сенсор постоянно излучает волны в ультразвуковом диапазоне. Затем, по изменению частоты отражения прибор определяет перемещение объектов в зоне ответственности и формирует сигнал на включение светового прибора. Такой эффект называется эффектом Допплера. Но и этот тип сенсора имеет свои недостатки:
- Такой детектор постоянно излучает ультразвук, что может негативно воздействовать на домашних животных;
- Небольшой диапазон действия, и при неправильной регулировке такой тип сенсора можно «обмануть»;
- Реагируют на интенсивные перемещения, но этот параметр также зависит от того, как сенсор отрегулирован.

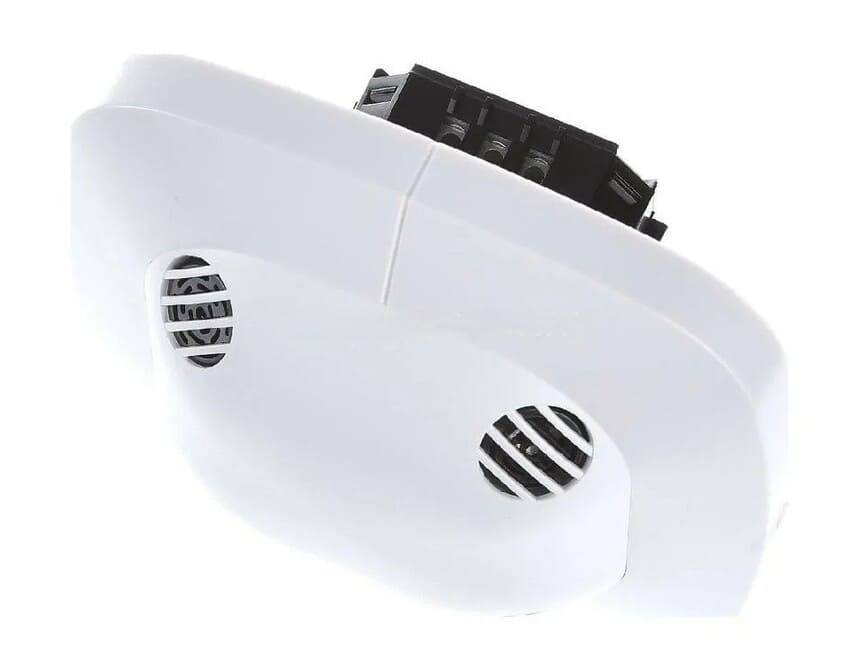

Ультразвуковой ДД
Микроволновый датчик движения
Принцип действия такого типа сенсоров аналогичен ультразвуковым, за исключением того, что микроволны находятся уже в радиочастотном диапазоне, примерно 5,8ГГц, при этом мощность излучения не велика. Если изменяется частота отражённых волн, сенсор дает сигнал на включение прибора. Их достоинства и недостатки:
Достоинства
Высокая чувствительность
Работает при любых погодных условиях
Может обнаруживать перемещение даже за препятствиями, которые слабо пропускают электрический ток
Недостатки
Высокая стоимость
Микроволны могут быть вредны для здоровья
Высокую чувствительность также можно отнести и к недостаткам прибора, так как возникает вероятность ложных срабатываний, поэтому такой тип нуждается в тщательной регулировке

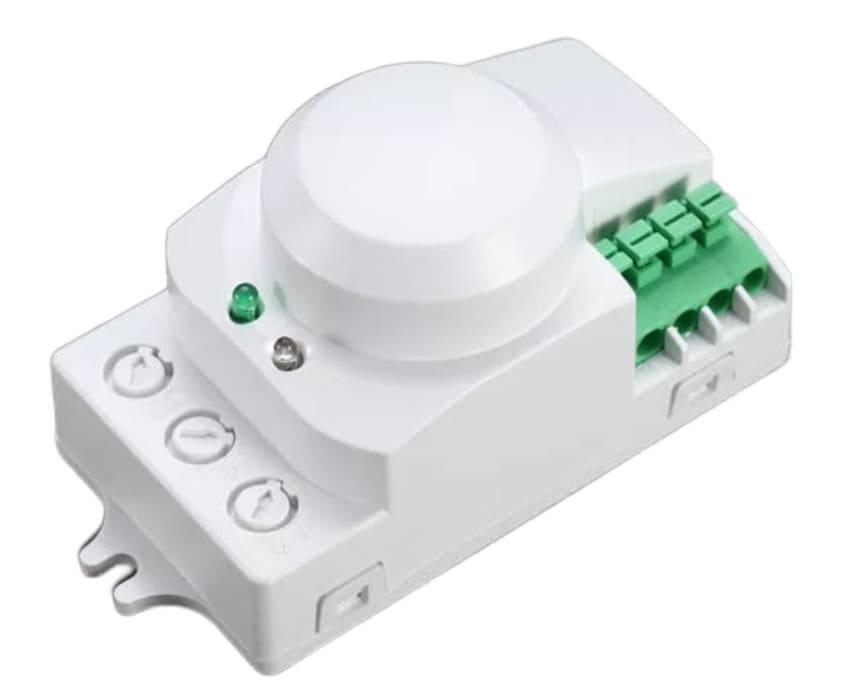

Микроволновый ДД
Как правильно выбрать датчик движения. Какие бывают, в чем отличия
Технические характеристики
В первую очередь надо решить, хотите вы фотореле для уличного освещения с выносным или встроенным датчиком света. Выносной датчик имеет небольшие размеры и его проще защитить от подсветки, самое же устройство можно поставить в доме, например, в щитке. Есть даже модели под дин-рейку. Фотореле со встроенным датчиком освещенности может стоять неподалеку от светильника
Важно только выбрать место так, чтобы свет от лампы не влиял на фотодатчик. Этот вариант удобнее, например, для светильников на солнечных батареях

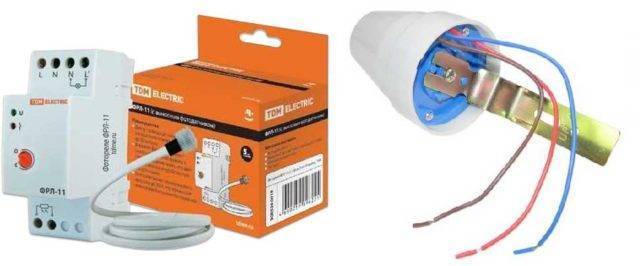

Фотореле для уличного освещения с выносным датчиком (слева) и встроенным (справа)
Эксплуатационные характеристики
Определившись с типом датчика переходим к техническим параметрам:
- Напряжение питания — 220 В и ли 12 В. В основном выбирают по типу напряжения, питающего уличное освещение. Двенадцативольтовые можно также использовать с аккумуляторами.
Режим эксплуатации. Реле для уличного освещения должно выдерживать все перепады температуры в вашем регионе. Лучше с запасом — на случай аномальных холодов или жары.
- Класс защиты корпуса. Для установки на улице выбирайте IP 44 и не ниже. Это означает, что корпус защищен от попадания твердых частиц размером более 1 мм и водяных брызг. Можно выбирать фотореле для наружной установки с большими цифрами класса защиты, с меньшими — нельзя. Для установке дома достаточно IP 23.
- Мощность нагрузки. Каждый датчик освещенности рассчитан на определенную мощность нагрузки. Лучше, если суммарная мощность подключенных осветительных приборов меньше на 20%. В таком случае устройство работает не на пределе возможностей, потому служит дольше.
Чтобы выбрать фотореле для уличного освещения эти характеристики обязательны. Правильный их выбор определяет работоспособность устройства. Но есть еще некоторые параметры, влияющие на корректность работы устройства.
Возможности настройки
Есть несколько регулировок, которые позволяют настроить работу фотореле в каждом конкретном случае. Проблема в том, что настройки производятся вручную, поворотом нужного регулятора и добиться абсолютно одинаковых параметров у нескольких устройств нереально. Всегда есть какие-то отличия в их работе.
- Порог срабатывания. Позволяет увеличить или уменьшить чувствительность. Снижать чувствительность надо в зимний период, когда свет отражается от снега. Также снижать чувствительность можно в городах, если неподалеку находятся ярко освещенные объекты.
Задержка на включение и отключение (в секундах). Увеличивая задержку на выключение можно избавиться от ложных срабатываний при попадании на фотодатчик света от автомобильных фар. Задержка на включение не даст включить освещение при затемнении от тучи или тени от птицы.
- Регулируемый диапазон освещенности. С его помощью задается освещенность, при которой фотореле для уличного освещения подает питание (нижняя граница) и отключает его (верхняя). Этот диапазон может быть 2-100 Лк (2 Лк — это полная темнота), а может — 20-80 Лк (20 Лк — это сумерки, но очертание предметов еще видно).
При помощи этих настроек можно сделать работу фотореле для автоматического включения освещения участка комфортным, исключить ложные срабатывания.
Вскрываем датчик
Если после первого этапа датчик не заработал, надо браться за настоящую работу.
Вскрываем датчик, смотрим на платы
Первое, на что надо обратить внимание – целостность элементов. Кроме того, знающему человеку многое скажет запах. Не должно быть подозрительных деталей – потемневших, с трещинами, вздутых, шатающихся
Не должно быть подозрительных деталей – потемневших, с трещинами, вздутых, шатающихся.
Дорожки печатной платы должны быть целыми. Иногда бывает, что они трескаются, надламываются около мест паек (пятаков). Ну и конечно, если дорожка выгорела, надо её восстановить перемычкой, и проанализировать причину.
Тщательно проверяем пайку. В случае малейшего подозрения пошатываем подозрительные детали, и пропаиваем эти места. Часто бывают отпаяны вводные провода и провода между платами, а также регулировочные элементы (переменные резисторы).
Схема подключения к светодиодному прожектору
Если датчик поставляется отдельно от освещения, перед выполнением монтажных работ необходимо подключить устройство к прожектору.
- С корпуса снимается крышка.
- Кабели из светильника подсоединяют к клеммам устройства: провод в изоляции синего цвета – к нулевой клемме, провод в красной изоляции – к фазной клемме, оставшийся провод – к заземлению.
- Конец кабеля подключают в сеть питания через розетку. В целях безопасной эксплуатации устройство рекомендуется подключать через автоматические выключатели. Ток защиты автомата должен в три раза превышать значение мощности осветительного устройства.
Детальная инструкция, как правильно подключить датчик освещенности к прожектору, прилагается к подавляющему большинству фирменных устройств.
Выбирая направление света прожектора, необходимо помнить о важности правильного выбора положения сенсора. Его следует направить в место, где появление людей наиболее вероятно, в соответствии с максимально допустимым расстоянием до объекта и номинальным углом обзора. Возможно подключение к одному светильнику сразу нескольких сенсоров
Такое решение оптимально на открытом пространстве, где возможно появление движущихся объектов с любой стороны. Кроме того, подключение нескольких сенсоров рекомендовано при недостаточно широком угле обзора имеющегося датчика. Сенсоры подключаются к сети параллельно, а осветительный прибор может включаться в работу при поступлении сигнала хотя бы одного из установленных датчиков
Возможно подключение к одному светильнику сразу нескольких сенсоров. Такое решение оптимально на открытом пространстве, где возможно появление движущихся объектов с любой стороны. Кроме того, подключение нескольких сенсоров рекомендовано при недостаточно широком угле обзора имеющегося датчика. Сенсоры подключаются к сети параллельно, а осветительный прибор может включаться в работу при поступлении сигнала хотя бы одного из установленных датчиков.
Установка смонтированного осветительного устройства должна учитывать следующие моменты:
- Значительная высота, позволяющая исключить риск кражи или поломки прибора.
- Радиус действия, охватывающий всю охраняемую территорию.
- Доступность прибора для контроля технического состояния и периодического обслуживания.
Согласно СНиП, мощное осветительное оборудование может монтироваться согласно следующим требованиям:
- Допускается установка на опорах или фасадах зданий.
- В качестве крепления применяют стальной трос или металлический кронштейн.
https://youtube.com/watch?v=oQL-b-X3jbg
Подключение прожектора с датчиком движения
Толковый словарь трактует слово прожектор как прибор для освещения. Состоит он из линз и зеркал, применяемых для получения светового потока при определенном угле.
Прожектор с датчиком движения
Прожектор не используют для освещения подъездов к дому или стоянок, так как он сильно слепит. По идее он должен отключиться еще раньше, чем дальний свет фар достанет до него.
В данный момент прожектором называют и те приборы освещения, которые освещают улицы под большим углом. Мощность таких прожекторов абсолютно разная – от 10 до 100 ватт. Они снабжены датчиками движения и освещенности.
По факту покупателю нужно всего лишь подсоединить кабель к прожектору, и вся система заработает, но производитель оставляет право на наладку за пользователем.
Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.
Совет
Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.
Схема подключения прожектора к схеме приведена ниже:
- Фазный провод подключается к датчику.
- Нулевой провод от колодки идет на датчик и прожектор.
- Проводник для защиты подключен к корпусу.
- Провод с фазой А подключен к светильнику через колодку.
Подключение датчика движения к прожектору
Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.
Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.
Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.
Установка прожекторов
Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.
Подключение датчика движения к прожектору
Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах
Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору
Подключение светодиодного прожектора
Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.
При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.
Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.
Монтаж прожекторов с фотореле (сенсорных).
Светодиодный прожектор с датчиком движения
Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.
Настройка и регулирование датчиков движения
Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.
Светильник с ручками для регулирования
Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.
Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.
Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.
Регулировка устройства
Точная настройка датчика осуществляется с помощью имеющихся регуляторов, каждый из которых отвечает за соответствующую опцию:
- SENS — определяет чувствительность устройства. С его помощью можно задать размер объекта, на который будет срабатывать датчик, и расстояние до обнаруженного источника движения. Таким образом, можно уменьшить число ложных срабатываний, когда в поле зрения попадает небольшое животное, или объект перемещается за пределами контролируемого участка.
- TIME — регулирует продолжительность работы осветительного устройства после срабатывания. Рекомендуется выставлять параметр не менее 2-х минут, чтобы исключить частое срабатывание.
- DAY LIGHT — позволяет выбрать время включения осветительных устройств. В числе предлагаемых опций – ночной режим или круглосуточное слежение.
Тип крепления и конструкция датчиков отличаются подвижностью, за счет чего можно регулировать положение устройства в пространстве по четырем направлениям – вверх или вниз, вправо или влево. Таким образом будет несложно настроить прибор на контроль выделенного участка территории, опытным путем добиваясь его максимального покрытия.
Устранение ложных срабатываний
В работе датчика движения необходимо исключить ложные срабатывания. Но порой даже регулировка чувствительности не даёт должного результата.
Датчик всё равно срабатывает в холостую, либо наоборот перестаёт работать вообще из-за сужения зоны контроля.
В основном ложные срабатывания наблюдаются у микроволновых устройств. Для него не являются препятствием ни окна, ни двери или даже тонкие стены. Необходимо убедиться, что датчик правильно ориентирован по зоне работы.
А при необходимости изменить его направление и место установки. Если такой способ не поможет, то проще всего установить несколько датчиков. С условием включения светильника при их общем срабатывании. Или попробуйте подобрать устройство с минимальной чувствительностью.
Регулировка датчика
В современных датчиках движения разного типа можно настроить: чувствительность, освещенность, время задержки и угол установки. При правильной подстройке удастся экономней расходовать электроэнергию. Все подстройки получится сделать своими руками.
Важно! Не все датчики имеют указанные параметры регулировки, в отдельных есть только время задержки и чувствительность или время задержки и уровень освещенности
Угол установки
Первое правило – это правильная регулировка зоны обнаружения, для этого требуется настроить угол установки. Детекторы обладают шарнирным креплением, которое помогает установить подходящий угол. Датчик необходимо поставить в такую позицию, чтобы зона охвата была максимальной. В этом случае очень важен не только угол, но и высота, на которой размещен датчик. Зачастую подобные рекомендации поданы в инструкции – они зависит от модели прибора и параметра вертикального обзора
Также важно направление движения и в какой плоскости. Этим можно избежать мертвых зон и ложных срабатываний
В любом случае такая подстройка доступна для любого типа датчика движения, даже если он встроен в корпус прожектора.
Чувствительность
На различных моделях этот параметр обозначается как «sens». Для регулировки присутствует переменный резистор от минимального значения до максимального. Эта подстройка считается сложной. Суть ее в том, чтобы исключить реакцию сенсора на мелких животных, но при этом, чтобы он замечал человека.
Особенно сложно будет с настройкой этого параметра тем хозяевам, у которых во дворе есть крупная собака. Скорее всего, на нее датчик будет срабатывать, так как по габаритам она крупная и датчик все равно ее будет «видеть» как объект, на который необходимо реагировать.
Освещенность
На корпусе сенсора этот регулятор обозначается как «lux», его еще называют «день-ночь» – за характерные значки на приборе. Отрегулировать его требуется на включение света в ночное время. Если не провести такую настройку, он будет включаться круглые сутки. Настройку лучше осуществлять, когда на улице потемнеет. Начинать следует с максимального значения, проверить, когда сработает и уменьшать до требуемого параметра. Так удастся подобрать подходящее время для начала фиксации датчиком движения объектов.
Время задержки
Обозначается на корпусе «time». Этот параметр указывает, сколько по времени будет светиться прожектор от момента выключения самого датчика, то есть от момента отсутствия движения в зоне действия до отключения света. Чтобы он не моргал, лучше минимальное значение не устанавливать. Настройка варьируется от 5 секунд до 10 минут. Какой вариант выбрать, стоит определять исходя из собственных потребностей.
На что еще обращают внимание при покупке датчика движения
Если датчик движения для прожектора еще не приобретен, то при его выборе, помимо перечисленных выше особенностей приборов, стоит обратить внимание на производителя и некоторые важные для эксплуатации характеристики
Цены на светодиодные прожекторы
светодиодный прожектор
- Среди компаний, которые пользуются популярностью у потребителей из-за качества их продукции, можно назвать «Theben» и «Brennenstuhl» (Германия), «Orbis» (Испания), российские бренды «Camelion» , «Feron», «TDM», «ЭРА». Многие из перечисленных приборов собираются в Китае, но особых нареканий по качеству нет. Да и чисто китайские бренды «Ultralight» или «REXANT» тоже считаются вполне достойными и конкурентоспособными моделями.
- Допустимая мощность нагрузки должна быть по меньшей мере не ниже потребляемой мощности предназначенного к совместной установке прожектора. А вообще – лучше, чтобы был еще и определенный запас, прядка 30%.
- Для уличного размещения требуется выбирать датчики, которые имеют класс защиты корпуса не ниже IP44.
- Важнейшими параметрами являются дальность срабатывания и угловая ширина сектора обзора.
- Производитель может указывать рекомендуемую высоту установки датчика. Этой рекомендации следует придерживаться, чтобы система автоматического включения света работала корректно, без сбоев и «холостых» пусков.
- Качественные приборы имеют несколько регуляторов настройки – задержка времени выключения и чувствительность сенсора. В недорогих моделях эти параметры могут быть предустановлены, и корректировке не подлежат. Это может быть очень неудобно в эксплуатации.
- Еще одним элементом настройки может быть изменения уровня освещенности для срабатывания прибора. Как правило, в конструкцию датчика движения включается фотореле. То есть прибор будет реагировать на движение включением света только в условиях недостаточной освещенности, ниже предустановленного уровня. Согласитесь, нет смысла в работе такой системы днем.
Если фотореле нет, то придется или ежедневно производиться включение-выключение питания вручную. Или все же приобретать дополнительно фотореле и включать его в общую схему. Как это делается – будет показано ниже.
Как работает инфракрасное устройство?
Инфракрасный прибор контроля движения ещё иначе называют пассивным. Если сравнить грубо, то можно ассоциировать его с термометром. Он срабатывает, когда в зону его действия попадает источник тепла.
Но для работы такого устройства понадобятся ещё дополнительные настройки. Например, вы установили такое инфракрасное устройство, и настроили его на появление взрослого человека. Если в помещение войдёт ребёнок, датчик может не сработать. Температура тела у всех одинаковая, а вот количество тепла, которые изучают взрослый человек и ребёнок, разные. Выставить в этом случае прибор на самый минимум тоже не выход из ситуации, он тогда начнёт реагировать на любую вбегающую в помещение кошку или собаку. В этом и заключается недостаток инфракрасных моделей – им потребуется тщательная ручная настройка. Ещё один минус этого датчика в том, что он ложно срабатывает на приборы обогрева, работающие в помещении.
Но такой датчик обладает и рядом преимуществ:
Подробнее об инфракрасном датчике в этом видео:
Типовые схемы коммутации
Не вдаваясь в исключения и особенности есть два типа установки датчиков движения. Они крепятся либо близко с световым устройством, а иногда и в самом нём, или же напротив, крепление происходит на относительно значительном расстоянии.
Если же вы выбрали подключение, в котором устройство света находится отдельно от датчика присутствия, то для этого вам понадобится распределительная коробка, в которую от датчика поступает кабель (3-х жильный), две из которых используются для коммутации, а последняя непосредственно для питания системы.
Подключение датчика движения для освещения лёгкая задача и если разобраться, то это не вызовет никаких проблем.
Схема включения датчика движения с выключателем
Как подключить датчик движения для включения света? Необходимо понять, какой у вас тип датчика. Бывают двухпроводные (реже) и трёхпроводные (чаще всего), несмотря на разницу в популярности рассмотрим оба варианта. Сразу отмечаем, что подключение одноклавишной подачи питания выделяется всего двумя контактами, это значит, что 1 фаза с питающего автомата подключается непосредственно к датчику, а другой на одноклавишный выключатель.
Также, схема подключения датчика света всегда одинакова для всех устройств данного типа, но очень важно перечитать инструкцию для личного спокойствия перед монтажом
Как подключить датчик света, схема подключения датчика движения к лампочке. Начнём с двухпроводных. Они вставляются в обычные подрозетники, схема подключения состоит из автовыключателя для подачи питания (220В), распределительной коробки, самого датчика и устройства подачи света. Если вы когда-то проводили одноклавишный выключатель света, то подключение не нагрузит вас лишними вопросами и проблемами, тут почти всё тоже самое.
Схема подключения датчика света такова. Проводите питающую фазу к датчику, а через него уже продолжение к светильнику, при этом лучше, чтобы светильник и датчик были на раздельном контуре, нежели на общем освещении. Процесс монтажа довольно-таки прост, заведите трёхжильный кабель от автомата в щитке в распределительную коробку, жилы маркируйте для удобства (земля, ноль, фаза).
Далее ведите двухжильный провод к месту установки датчика. Кабель, идущий на подачу света, также попадает в распределительную коробку. Осталось соединить, сначала ноли, от питания на свет, фазу с автомата соединяете с одной из жил, которая уходит вниз на датчик “L”, вторую жилу пускаете на светильник “L” датчика. Сам же датчик подключается в подрозетник с помощью приходящей фазы с условным обозначением “L”, заводите на необходимую клемму.
Вторая жила вставляется в клемму с знаком нагрузки или знаком света. Для удобства и красоты вся конструкция прячется в подрозетник и надевается пластиковая рамка. Можно настраивать устройство.
Трёхпроводные. Тут уже полностью 220В, с фазой и нолем. Система так же содержит четыре элемента. Можно добавить ещё отдельный выключатель света. В распределительную коробку попадут 3 кабеля: трёхжильный на освещение (если светоподача идёт с металлического корпуса), трёхжильный от автомата (фаза-ноль-земля) и трёхжильный на датчик.
По той же схеме, нули все в одной точке, земля на светоподаче, просто теперь на датчике полностью подключается фаза и ноль. Из трёх клемм две вводные, они для питания 220В, чаще всего подписаны как N (ноль) L (фаза) и выход A.
Если нет желания использовать распаечную коробку, то без вариантов придётся использовать в качестве места соединения проводов сам датчик, соединяя всё на клеммнике. Нулевые жилы скручиваете и втягиваете на клемме N, автоматная фаза питания идёт на клемме L, последнее идёт на светоподачник.
Схема подключения нескольких датчиков
Если у вас длинный коридор, с поворотами и т.д., то лучше всего установить несколько датчиков, которые будут активировать освещение, пока вы находитесь в зоне их видимости, для этого, предпочтительнее выбрать параллельную схему подключения. Количество приборов неограниченно.
Тут всё тоже самое, что и ранее, просто понадобится всё удобно разместить и возвращаться к пункту выше, чтобы понять, как произвести монтаж. Уличные туго работают между собой, но правильная настройка датчика движения, а точнее его сенсора и реакции на свет, может это исправить.
Схема с пускателем или контактором
Для любой мощной нагрузки используется схема с магнитным пускателем. Необходимо это тогда, когда идёт речь об мощных линиях освещения, вентиляторах, открытии двери и т.п.
В данном случае датчик управляет катушкой включения, а фазовый проводник прибора послужит питанием для неё, ноль поступает или напрямую или с самого датчика.
Характеристики
При покупке датчика движения важно учесть ряд параметров, от которых зависят особенности, место подключения, а также условия для применения. Главные характеристики при выборе:. Главные характеристики при выборе:
Главные характеристики при выборе:
- МАССА. Современные датчики освещения имеют массу от 25 до 240 г.
- Максимальная мощность нагрузки. При выборе изделия необходимо смотреть на допустимую нагрузку. Так, один датчик может коммутировать устройства мощностью от 60 до 2300 Вт. Учтите, что при использовании более мощных устройств может потребоваться замена проводки или установка автомата с более высоким номинальным током.
- НАПРЯЖЕНИЕ. Рабочее напряжение колеблется в широком диапазоне от 1,5 до 220 Вольт. Условно датчики движения делятся на несколько групп — 1,5 В, от 2.2 до 3.6 В, на 220 В, на 5 или 9 В.
- МАКСИМАЛЬНЫЙ УГОЛ ОБЗОРА. Здесь диапазон находится в пределах от 30 до 360 градусов. В последнем случае устройство работает по всему периметру помещения.
- ДАЛЬНОСТЬ ДЕЙСТВИЯ. Минимальный и максимальный параметр расстояния составляет 8 и 120 м. Здесь нужно учитывать объект, на котором предусматривается освещение. Не стоит выбирать датчики с чрезмерно завышенным параметром, ведь они могут реагировать на движение посторонних.
- РЕКОМЕНДУЕМАЯ ВЫСОТА УСТАНОВКИ. Здесь допустимый параметр колеблется в диапазоне от 1,2 до 16 м.
- НАЛИЧИЕ СВЕТОДИОДНОГО ИНДИКАТОРА. В некоторых датчиках устанавливается светодиод, который при наличии сигнала начинает моргать. Возможны и другие варианты светодиодной индикации.
Это основные характеристики, которые необходимо учесть при покупке. Более подробно на критериях выбора мы остановимся ниже.
Разновидности датчиков движения
Основной принцип работы прибора – использование волн разного диапазона для получения информации о контролируемом объеме (пространстве). При этом по типу волн различают датчики:
- фотоэлектрические (световые, оптические);
- инфракрасные (невидимый для человека спектр светового излучения);
- ультразвуковые;
- микроволновые;
- томографические (на основе радиоволн).
Кроме того, выделяют датчики активные и пассивные. Первые излучают волны в пространство и анализируют «ответ», то есть изменения в отраженном излучении. Вторые только анализируют поступающее из внешней среды излучение. Комбинированные модели одной частью излучают, другой – анализируют волны.
Важно: использование ультразвуковых датчиков в местах постоянного проживания людей, нахождения домашних или диких животных нецелесообразно. Животные слышат ультразвук, люди иногда способны его воспринимать. Поэтому постоянно излучаемые сигналы приводят к беспокойству домашних питомцев или недомоганию у людей.
Поэтому постоянно излучаемые сигналы приводят к беспокойству домашних питомцев или недомоганию у людей.
Поскольку около 50% используемых в быту и неспецифических системах слежения датчиков являются инфракрасными, в основном в статье будут рассматриваться именно эти приборы
Ячеистая структура на видимой части датчика – это система из нескольких (нескольких десятков) линз Френеля. Каждая из линз фокусирует падающие на нее инфракрасные лучи и проецирует их на чувствительный элемент. Если в «зоне ответственности» никого нет, уровень излучения примерно равен для всех линз. При появлении в зоне «теплого» объекта уровень излучения увеличивается на некоторых линзах. По этим данным система определяет наличие движения в определенной части помещения.
Интересно, что в зависимости от настройки и уровня теплового воздействия инфракрасный датчик движения может включать освещение или подавать сигнал тревоги.
Надежность срабатывания прибора зависит в том числе от угла охвата («зоны чувствительности) и правильности настройки.
Показанный на схеме детектор является пассивным, то есть только приемником.
