Как подключить автомат к счетчику в квартире: пошаговая инструкция

Как подключить автомат

Пример крепления Din-рейки на автомат

В исходном положении имеется распределительный щиток, в который будут устанавливаться все электротехнические изделия и провода – входящие и исходящие от потребителя.

Электромонтажниками разработан общий алгоритм подключения двухполюсного автоматического выключателя на распределительном щитке:

Отключается подача электроэнергии на квартиру или дом. Убедиться в отсутствии напряжения можно с помощью специального оборудования – мультиметра или с помощью индикаторной отвертки.

Автоматический выключатель монтируется на специальную посадочную рейку и надежно фиксируется защелками. Во время установки можно и не использовать DIN-рейку, но это усложняет процесс.
Жилы входящих и исходящий токопроводящих кабелей зачищаются приблизительно на 8-10 мм.
В два верхних зажима заводится вводной ноль и фаза.
В два нижних отверстия заводится исходящие ноль и фаза соответственно.
После подключения требуется внимательно проверить надежность фиксации

Для этого осторожно берется проводник и шевелится в разные стороны. Если жила не выскользнет из отверстия, соединение надежное

Если все-таки выскочила, требуется сильнее подтянуть винтик.
По окончании всех электромонтажных работ в сеть подается напряжение и проверяется работоспособность электротехнической конструкции.

Если строго следовать пошаговому алгоритму монтажа, трудностей возникнуть не должно.

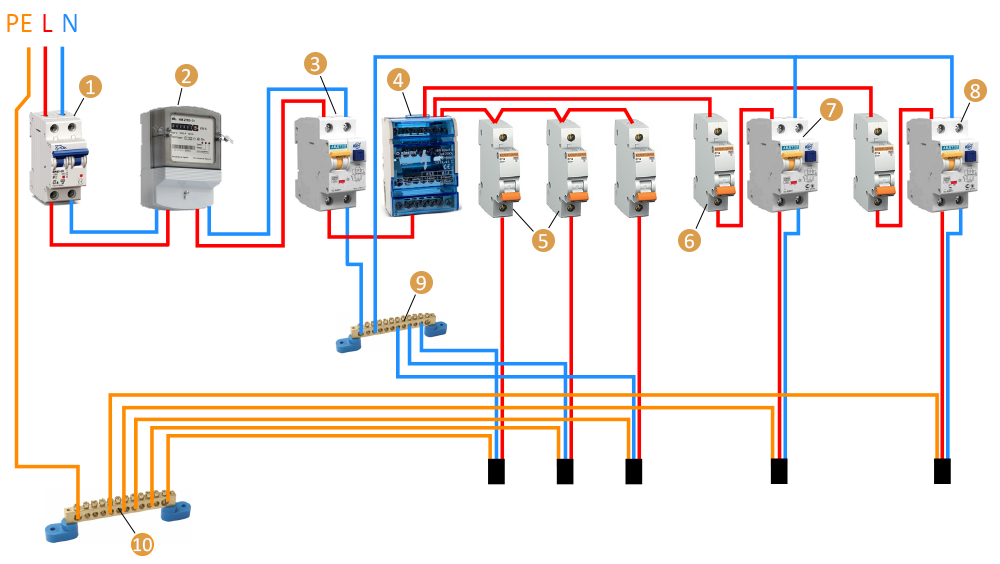

Схема подключения автоматов в квартире после счетчика

Автоматический выключатель требуется подключать к счетчику сразу после него. Фазный провод, который выходит из прибора учета, подключается к автоматическому выключателю. Нулевой провод не требуется заводить в автомат, он коммутируется со специальной колодкой в распределительном щитке, который условно носит название нулевой. Автоматический выключатель служит таким же защитным электрическим приспособлением, как коммутационный.

Подключение автомата к щитку

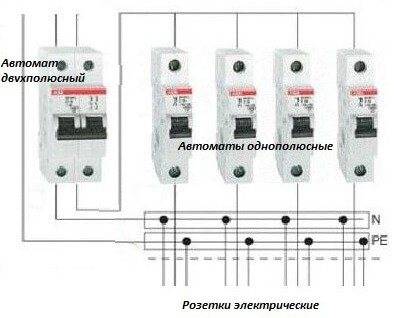

Схема подключения автоматов в щитке

Схема подключения автомата к распределительному щитку может показаться сложной. Автоматические выключатели в щитке должны подсоединяться к специальной рассечке, которая отходит ко всем фазным нагрузкам. Также от вводного автомата в этом щитке коммутируются все отходящие автоматы, которые в цепи установлены параллельно. К верхним контактам (отверстиям) подсоединяется фазный провод вводного автомата.

В данном случае важно придерживаться правила селективности, согласно которому в распределительном щитке используется более одной системы защиты, отсюда следует, что вышестоящий автоматический выключатель по номинальному току отключения должен быть больше, в отличие от нижестоящего. Нулевой вводный провод коммутироваться должен без каких-либо разрывов на специальную колодку, которой оснащен распределительный щиток

Она носит название колодка 0. К ней же подключают отходящие кабели и нулевые проводники к нагрузкам.

Установка вводного автомата

Не имеет большого значения то, устанавливается ли автомат после счетчика или до него. Единственный момент состоит в том, что монтаж до электросчетчика требует обязательной опломбировки. Дополнение счетчика установленными предохранителями также необходимо.

При расположении надо учитывать, чтобы вводный проводник был проложен точно до автомата защиты и был предрасположен к следующим нагрузкам:

осветительные приборы;
розетки;
количество подключаемых электроприборов;
техническое оборудование.

Все нагрузки необходимо суммировать для выбора трёхфазного устройства ввода, который и нужен для избежания перегрева проводов.

Как выбрать автомат по величине силы тока

Мы уже знаем, что через этот выключатель будет протекать весь электроток для питания объекта. По закону Ома ясно, что нагрузка должна суммироваться исходя из всех потребителей в доме (квартире). Вычислить это значение довольно просто.

Конечно, вы можете одновременно включить бойлер, электродуховку, кондиционер и утюг. Но для такого «праздника жизни» потребуется мощная электропроводка. Да и технические условия под такую входную мощность обойдутся существенно дороже. У энергоснабжающих организаций, тарифы за согласование подключения растут в линейной зависимости от количества киловатт.

Для типовой квартиры можно предположить одновременную работу холодильника, телевизора, компьютера, кондиционера. В дополнение к ним допустимо включить один из мощных приборов: бойлер, духовку или утюг. То есть, суммарная мощность электроприборов не превысит 3 кВт. Освещение в расчет не берем, сегодня в каждом жилище установлены экономные лампы.

Обычно, для запаса по мощности (возможны форс-мажорные обстоятельства), к расчетам добавляют 20–30%. Если вы забудете выключить бойлер, и начнете пользоваться утюгом при работающем кондиционере, не придется бежать к электрощитку для восстановления энергоснабжения. Получается: 4 кВт делим на 220 В (по закону Ома), потребляемый ток 18 А. Ближайший защитный автомат номиналом 20 А.

2 А, 4 А, 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63 А …

Маркировка есть в паспорте изделия, и обязательно на корпусе.

При более точном подборе устройства, особенно при использовании совместно с нестандартной нагрузкой (двигатели или другая нагрузка со значительными пусковыми токами) необходимо делать выбор не только по номинальному току, но и времятоковой характеристике.

Например, вводной автомат, приведенный ниже на картинке имеет номинальный ток 16А и характеристику типа «C» (разновидность «C» хорошо подходит для обычной стандартной нагрузки — наших квартир).

Подробнее о времятоковой характеристике расскажем далее.

Более высокие токи нас не интересуют, это превышает мощность 15 кВт. Такое подключение в квартиру вам никто не согласует. Обычно квартирный ввод ограничен автоматами с оком срабатывания порядка 32 А.

Для частного дома показатели могут быть выше. В расчет идет увеличенная жилая площадь, наличие хозяйственных построек с энергоснабжением, гараж, мастерская, мощные электроинструменты. Вводный автомат для подачи питания в частный дом обычно имеет ток срабатывания 50 А или 63 А.

Монтаж автомата к счетчику

При подключении руководствуются требованиями Правил установки электросчетчиков. В них указано, что кабель питания подходит к неподвижным контактам, расположенным сверху, при любом варианте подключения устройства.

Счетчик устанавливают как на территории квартиры, так и в подъезде. Модель должна соответствовать принятым нормам законодательства. Паспорт прибора должен иметь отметку о внесении счетчика в единый реестр. Контролирующая компания-поставщик электроэнергии должна проверять, насколько правильно выполнен монтаж приборов учета и проводов.

Автомат для счетчика с одним полюсом устанавливают в сеть, где есть два кабеля – нулевой провод (обозначают аббревиатурой PEN) и фазный (маркирован буквой L). На фазу ставят только один автомат для счетчика согласно принятым нормам. При возможности советуют использовать выключатель с двумя полюсами. Обычно такую систему используют в старых зданиях. Проводник питания присоединяют к входящей клемме пакетника, затем пропускают через счетчик и разводят по защитным приборам. Нулевой кабель тоже проводят через прибор учета.
Следует обязательно изучить паспорт устройства, где указана правильная схема подключения проводов к клеммам. В паспорте прописана информация о сечении проводов, типы соединения, длина зачищаемого отрезка проводника.

Основное правило подключения – сверху нужно подсоединить кабель питания, а снизу – провод нагрузки. Если потребуется замена автомата или подключение дополнительных кабелей, то в будущем не возникнет необходимость разбираться в проводах.

Конец кабельных жил зачищают на 10 см. Так провод проще входит в щиток и сгибается, что облегчает установку нескольких автоматов. Изоляцию внутри кабеля снимают на 1 см.

Проводники маркируют разными цветами:

белый и коричневый цвета используют для фазного провода;
черным, синим, голубым цветом обозначают нулевой кабель;
зеленый цвет для заземления.

После зачистки провода, его вставляют в контакт сверху и фиксируют винтом с помощью отвертки. Если провод гибкий, то лучше подсоединить специальные наконечники. Они обеспечивают надежность соединения.

Нельзя допускать при подсоединении:

попадание изоляции под зажим;
слишком сильного перетягивания провода, чтобы не допустить изменение в форме корпуса и нарушения в работе переключателя.

В щиток могут быть встроены несколько защитных устройств, которые соединяют перемычками, но эффективнее использовать подобранную по размеру шину.

Установка электросчетчика

Для правильного монтажа счетчика потребуется выполнить некоторые требования:

прибор учета электроэнергии разрешено устанавливать в электрических шкафах, на щитах и панелях с жесткой конструкцией;
установка должна происходить на высоте от 0,8 м до 1,7 м;
если к счетчику будет доступ посторонних или возможные загрязнения и повреждения, тогда электросчетчик помещается в бокс и запирается на ключ;
его расположение должно обеспечивать свободный доступ для обслуживания и снятия показаний. В случае необходимости легкий демонтаж и замену;
вводный питающий провод должен гарантировать безаварийное снабжение и быть цельным куском.

В случае выполнения переноса или замены счетчика, а также при установке нового прибора необходимо заменять старый вводный провод на новый.

Жилы принято маркировать такими цветами:

проводник, который подключается к фазе (L) – коричневый, черный, красный или белый;
провод нуля (N) – синий;
изоляция у защитного проводника (РЕ) – желто-зеленая.

Сборка щитка — пошаговая инструкция

Расположите автоматику на верхней рейке так, чтобы она выглядела как после фиксации. Первым делом укладывают рубильник, а после — УЗО.
Следом переходим ко второй рейке, после чего следует расставляем автоматы в корректном положении, начиная справа.
При помощи гребенок запитываем автоматику между собой.
Миниатюрную гребенку по готовности вставляют в автоматику и затягивают винтовые крепления.
По такой же схеме запитывают нижнюю автоматику.
От рубильника на УЗО подавляем питание (это необходимо для проверки функциональности).
Теперь проверьте соединение на работоспособность. Подготовьте кабель, с соединением на одном конце и вилкой на другом. Один конец подключают к автомату, а второй в розетку.
Подайте питание на устройство защитного отключения.
Сдвиньте нижние автоматы вправо и зафиксируйте.
Уберите кабель и поместите конструкцию в электрощиток.
Запитайте автоматы к каждому УЗО. При помощи нового кабеля соедините.

После того, как проверите функционирование устройства, закройте его крышкой.

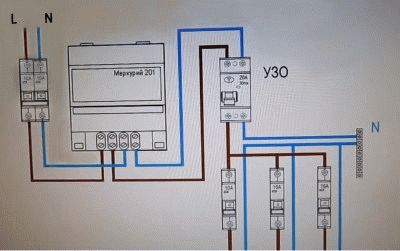

Установка электросчетчика и модульного оборудования

Согласно ПУЭ, перед прибором учета (счетчиком электроэнергии), должно быть установлено защитное отключающее устройство. Как правило, в большинстве случаев, таким устройством является двухполюсный автоматический выключатель. В схеме подключения счетчика, он выполняет следующие функции:

1. Защита электросчетчика

от короткого замыкания,
от возгорания, в следствии превышения допустимой нагрузки, на которую рассчитан счетчик,
возможность выполнить работы по замене, обслуживанию счетчика

2. Ограничение разрешенной мощности (регулируется номиналом автоматического выключателя)

При необходимости, вы можете более подробно почитать про .

В нашем примере, вводное защитное устройство, будет устанавливаться непосредственно в квартирном щитке, боксе. Так же, в некоторых случаях, оно может быть установлено в этажном щитке, на лестничной площадке. Здесь, основным критерием, является метод и возможность пломбировки.

Пломбировке подлежит все, что находиться в боксе. Если у обслуживающей организации, имеется возможность опломбировать автоматический выключатель, то он монтируется в бокс, если нет, то в этажный щит. Автомат пломбируется специальными наклейками, которые клеятся на винты контактов, сверху и снизу автоматического выключателя.
Счетчик, пломбируется пластиковыми или свинцовыми пломбами.

Ну что же, с пломбировкой мы разобрались, вернемся к установке электросчетчика.

Начнем, с монтажа вводного двухполюсного автоматического выключателя. С помощью специальной защелки, имеющийся на задней стенке автомата, устанавливаем его на верхнюю дин рейку.

в обязательном порядке, на обратной стороне клеммной крышки любого электросчетчика, будет нанесена схема однофазного счетчика;

ну и конечно, схема однофазного счетчика найдется в интернете.

Изучив схему однофазного счетчика на бумаге, обратимся непосредственно к самому электросчетчику. Последовательное подключение счетчиков электроэнергии Тестером, мультиметром или отвёрткой-индикатором проверяется отсутствие напряжения на счётчике, после чего все четыре провода поочерёдно отключаются при помощи отвёртки. Когда счётчик будет освобождён от всех проводов, выполняется его демонтаж с установочного места. Монтаж и подключение нового счётчика выполняется в обратном порядке. Сначала новый счётчик монтируется на место старого, затем на силовые клеммы счётчика подключаются четыре провода. Закрывается клеммная крышка и счётчик пломбируется.

Инструкция по подключению двухполюсного автомата

А сейчас попытаемся разобраться в подключении двухполюсового автомата к электрической бытовой цепи 220 В. Это значит, что на входе будут присутствовать 2 провода – фаза и ноль.

Провод, необходимый для подключения, имеет 3 жилы сечением 2,5 мм (ВВГнгП 3*2,5), следовательно, величина максимально допустимого длительного тока – 25 А.

Рабочие элементы устройства

Мы выбрали двухполюсное автоматическое устройство защиты, которое выглядит следующим образом:

Нам потребуются четыре контакта, два из которых находятся в верхней части (входящие), два – в нижней (отходящие). Крепление будет происходить с помощью крепежных винтов, фиксирующих прижимные пластины

На поверхности корпуса есть подсказка – схема подключения автомата.

По маркировке мы определили, что автомат соответствует сечению проводов – С40. Это значит, что ток 40 А является предельным током реагирования устройства

Местом крепления устройства является металлическая пластина – DIN-рейка.

Если посмотреть с обратной стороны, то можно увидеть защелку, при помощи которой автомат одним движением фиксируется на DIN-рейке

Разобрались с составными частями, переходим к инструкции.

Пошаговый фото-инструктаж по подключению

Отключаем напряжение в сети, проверяем его отсутствие с помощью мультиметра. Подготавливаем провода, которые имеют двойную изоляцию. Под слоем внешней защиты скрываются три провода разного цвета. Соответствие цветов следующее: черный – фаза, синий – ноль, желтый – земля.

Нам потребуются только 2 провода – фаза и ноль, третий (земля) пойдет отдельно. На 1 см снимаем изоляцию и вставляем оголенные концы проводов в клеммы

Слева должна находиться фаза, справа – ноль

Обратите внимание, чтобы часть изоляции не попала под контакт – при нагревании кабель может оплавиться и стать причиной поломки устройства

Осторожно затягиваем винты и переходим к заземлению

Для крепления заземления применяем проходной контакт, который фиксируется на DIN-рейке так же, как и сам автоматический выключатель. Вставляем третий провод и зажимаем его

Следующий шаг – подключение отходящих проводов, которые крепятся к нижним клеммам.

Аналогичным образом снимаем изоляцию, вставляем концы в клеммы и зажимаем их аккуратно, чтобы не повредить корпус устройства. Следом фиксируем провод заземления

Подключение закончено. Осталось подать напряжение, перевести рычаг управления в активное положение и проверить работу.

Какой автомат выбрать

В процессе выбора устройства прежде всего нужно учесть предельно допустимый ток. Допустимый ток одного прибора должен быть не менее 10 А, а суммарный – не более 100 А. При расчете тока нужно учитывать, что некоторые приборы (например, холодильник) имеют повышенную мощность.

Если учесть, что на один прибор приходится не более 10 Вт, то мощность холодильника будет составлять 10 х 60 = 600 Вт. Для того чтобы не ошибиться с выбором устройства, лучше всего обратиться к специалисту.

Помимо этого, необходимо учитывать толщину проводки, потому что именно она является элементом, по которому течет электрический ток

Во внимание следует взять количество полюсов:

Один полюс. Только для примитивных устройств.
Два. В квартирах, где есть кондиционер, телевизор, холодильник и другие приборы, способные потреблять большую мощность.
Четыре. В больших домах, в которых есть стиральные и посудомоечные машины, а также другие сложные бытовые приборы.
Шесть. На промышленных объектах, например, на заводах, станциях, складах, в офисах и так далее.
Восемь. В офисных зданиях, торговых центрах, административных зданиях и других местах, где много компьютерной техники, телевизоров, игровых консолей и т. д.

Устанавливать автоматы от большего к меньшему. Первым делом фиксации подвергается автомат, имеющий два полюса. Потом фиксируется однополюсный автомат. За ними идут устройства с маленькой мощностью.

Если в помещении установлено много электробытовых приборов, то можно установить несколько автоматов. Однако при этом следует соблюдать общие правила установки. Вначале ставят автомат на питание розетки под стиральную машину.

Затем – на розетку, предназначенную для холодильника. А уж потом на розетки с посудомойкой, бойлером и т. д. При установке автоматов учитывают, что их мощность должна быть меньше суммарной мощности всех подключенных приборов.

Схемы подключения

Определяясь между трехфазным и однофазным счетчиком, нужно учитывать тип питающей сети объекта. Трехфазные преимущественно используются для частных домов, а для квартиры подойдет однофазный.

Правильный выбор счетчика должен начинаться с изучения его характеристик.

Однофазный счетчик

Такой прибор предназначен для регистрации энергии в однофазной сети и разделяется по пропускным токам на такие виды:

При выборе учитывается полная мощность всех потребителей находящихся в доме.

Он подключается к сети не менее чем 4 проводами. Из них два провода – это вход и выход фазы, а другая пара – вход и выход рабочего нулевого проводника.

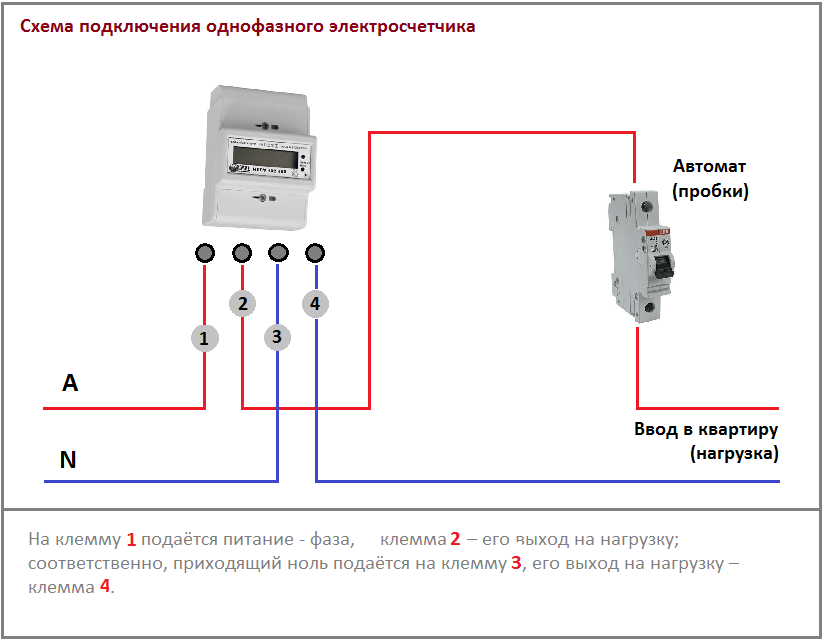

Таким образом, на схеме видно, что к первой клемме подключается фазный проводник сети, ко второй – фаза, ведущая к потребителю энергии, к третьей – присоединен нулевой провод сети, а к четвертой – нулевой провод ведущий к потребителям. Защитный нулевой провод (РЕ) не подключается ни к счетчику, ни к какому-либо другому прибору.

Правильно подключить электросчетчик и автоматы может любой человек. Это даже не зависит от того какой именно счетчик – механический или электронный. Все дело в том, что в упаковке с прибором находится подробная инструкция описывающая установку и монтаж от производителя.

Трехфазный счетчик

При большом количестве электроприборов рекомендовано использование трехфазного счетчика. Он позволит напрямую подключать трехфазные электроприборы – обогреватели, электрокотлы, электроплиты, асинхронные двигатели.

Они могут быть трех видов включения:

Схема установки практически не отличается от схемы однофазного счетчика. Главным условием подключения будет точное соблюдение порядка подсоединения проводов по цвету, указанному в схеме. А также соответствия нечетных номеров проводов вводу, а четных – нагрузке.

Расчет количества автоматов

Как рассчитать автомат на одну линию, было рассмотрено выше. Произведем расчет автоматических выключателей на 1 комнатную квартиру.

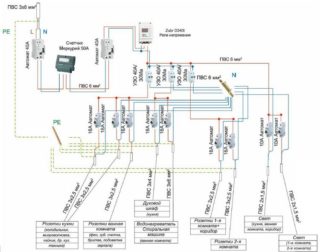

На ниже приведенном рисунке представлена типовая схема защиты электропроводки однокомнатной квартиры:

Из нее следует, что используется индивидуальная защита линий, которые питают конечных потребителей:

Установлены два АВ, которые защищают линии освещения в коридоре и комнате, а второе обеспечивает отключение освещения в туалете, ванной и на кухне при аварийной ситуации.
Розетки защищены не только АВ, но и дополнительной защитой на УЗО. Она предохраняет человека от случайного прикосновения к токоведущим частям электропроводки.
Аналогично построена защита розеток и стиральной машины.
Выделен отдельный автомат для отключения для электрической плиты.

Все приборы смонтированы в электрощите. Часто его монтируют в прихожей, а на площадке устанавливается электросчетчик и вводной АВ.

На 2 комнатную квартиру требуется большее количество автоматов. Что видно из схемы, которая приведена ниже.

В щите монтируются шесть автоматов, обеспечивающих отключения линий при коротком замыкании или перегрузках:

один АВ предохраняет линию освещения коридора и обеих комнат;
второй установлен на освещение кухни, туалета и ванной;
отдельно защищается линия, которая питает бойлер;
следующий автомат обеспечивает защиту розеток коридора, комнаты 1, комнаты 2, туалета и кухни.

Таким образом, если произойдет неисправность на одной из линий, ее легко можно будет локализовать и произвести ремонт.

Аналогичным образом производится расчет количества автоматов защиты на 3-х комнатную квартиру или на 4 комнаты. При этом следует подбирать электрощит, учитывая количество модулей в боксе.

На рисунке вверху приведен монтаж автоматов защиты в электрощите современной квартиры.

Перед автоматами защиты монтируется вводной автомат. Он предохраняет электропроводку всего дома. Как правило, номинал вводного автомата указан в договоре на электроснабжение и менять на больший номинал без соответствующего разрешения нельзя (в любом случае он опломбирован). Вводной автоматический выключатель должен монтироваться до счетчика, т.е. защищать не только электропроводку всего дома или квартиры, но и прибор учета.

Пример показан на нижеприведенном рисунке:

Проектируя электропроводку на двухэтажный дом, предполагают установку щитков на каждом этаже. При этом по ПУЭ (глава 1.2. п. 1.2. 11) рекомендуется устанавливать резервные защитные АВ и закладывать возможность развития энергосистем.

Однако, количество резервных автоматов или автоматов в электрощите в целом никаким документом не регламентируется. Но при проектировании рекомендуется устанавливать дополнительные автоматы в количестве 10%.

Также, если в щите по норме установлено менее 10 автоматов, то монтируется дополнительно один резервный.

Подключение двухполюсного и трёхполюсного автоматов

Принцип подключения двухполюсного и трёхполюсного автоматов точно такой же, как и в случае с однофазным пакетником. И если возник вопрос как подключить трёхфазный автомат, то следует выполнить все те операции, которые проводились с аппаратом, рассчитанным на однофазную сеть. Точно также зачистить провода, обжать их с помощью наконечников и пресса и установить каждый провод на соответствующую неподвижную клемму, а потом зажать винтовым зажимом. Если трёхполюсный автомат монтируется на производстве где планируется дальнейшее подключение асинхронных или синхронных двигателей, то после монтажа следует проверить чередование фаз, применяя специальный прибор – фазоуказатель. Если фазы будут перепутаны, то двигатель начнёт вращение в противоположную сторону.

Если вы не знаете, как подключить двухполюсный автомат, то принцип его подключения такой же, как и при установке УЗО. Предусмотрены штатные места для подключённого фазного и нулевого проводов.

Сразу следует уточнить, что цена на монтаж однополюсных, двухполюсных и трёхфазных автоматических выключателей в Москве разная. Поэтому надо учитывать типы коммутационной аппаратуры, которая будет в будущем установлена в щитке.

Основные критерии выбора

Для того чтобы правильно подобрать вводной автомат (ВА) нужно знать на какие характеристики стоит обратить внимание при покупке

Номинальный ток

Это самая важная характеристика при выборе вводного защитного устройства. Это свойство прибора обозначает максимальный ток, при превышении которого произойдёт отключение питания, за определённое время.

Вне зависимости от того, является автомат вводным или обеспечивающим защиту конкретной линии (провода), его расчёт производится по максимальной мощности потребителей электроэнергии. Номинал вводного устройства выбирают, рассчитывая мощность (или ток) всех потребителей при одновременном включении в сеть, для большей безопасности уменьшая полученное число на 10-15%, округляя в сторону меньшего значения.

Количество полюсов

Существуют автоматы с разным количеством полюсов. Однополюсные применяют для защиты отдельных линий. Функции вводного автомата обычно выполняют двух, трех или четырехполюсные автоматические выключатели.

Важное правило, которое поможет выбрать количество полюсов заключается в том, что для однофазных сетей применяют двухполюсные автоматы, а для трехфазных – трех или четырехполюсник. Двухполюсные выключатели выполнены с общим для обоих полюсов рычагом и механизмом отключения

То есть при аварийной ситуации происходит отключение сразу двух полюсов (обычно к одной клемме подключают фазу, ко второй — ноль)

Такие приборы часто применяются в однофазных сетях жилых помещений многоквартирных домов

То есть при аварийной ситуации происходит отключение сразу двух полюсов (обычно к одной клемме подключают фазу, ко второй — ноль). Такие приборы часто применяются в однофазных сетях жилых помещений многоквартирных домов

Двухполюсные выключатели выполнены с общим для обоих полюсов рычагом и механизмом отключения. То есть при аварийной ситуации происходит отключение сразу двух полюсов (обычно к одной клемме подключают фазу, ко второй — ноль). Такие приборы часто применяются в однофазных сетях жилых помещений многоквартирных домов.

Трехполюсный (или четырёхполюсный) автомат используют при вводе электрического кабеля в частные дома при трехфазной сети, а также в промышленных зданиях и даже в некоторых квартирах. К каждой клемме прибора подключают по фазе (и ноль, если это четырехполюсник). Он также, как и двухполюсник имеет один общий рычаг для всех полюсов и при перегрузке отключает питание по всем фазам.

Времятоковая характеристика

Характеризует ток мгновенного расцепления и чаще всего обозначается на приборе латинскими буквами B, C или D. От времятоковой характеристики зависит чувствительность защитного устройства к пусковым токам электроприборов и оборудования. Для вводного автоматического выключателя это свойство является важным, так как оно влияет на срабатывание нижестоящих групп автоматов.

Чаще всего используют следующие типы автоматов по времятоковой характеристике:

B – при значении тока в 3 — 5 раз выше номинального сработает электромагнитный выключатель устройства и оно мгновенно отключится;
C – электромагнитный расцепитель отключит устройство при превышении тока в 5-10 раз;
D – сработает при превышении тока в 10-20 раз от номинального.

Для вводного автомата в жилые помещения применяют устройства с времятоковой характеристикой типа C, так как большинство приборов в домашних условия не имеют больших пусковых токов и не будут оказывать негативного влияния на электрическую сеть квартиры или дома.

Характеристики срабатывания каждого устройства указываются в паспорте и инструкции завода-изготовителя автоматического выключателя.

Способ крепления

Все автоматические выключатели имеют стандартное крепление и помещаются на дин-рейку в электрощите. Это же правило относится и к вводным автоматам. Исключение составляют специальные устройства для промышленных целей, которые могут закрепляться без дин-рейки на специальные крепления.

Бренд выключателя

При выборе вводного защитного выключателя, также как и в случае выбора любых электротехнических устройств важно ориентироваться на известного производителя, заслужившего признание. Такие производители дают гарантию качества на свои устройства и изготавливают надежные, долговечные и безопасные автоматические выключатели

К самым популярным на сегодняшний момент относятся автоматы следующих производителей:

Правила сборки распределительных коробок и установки автоматов

На площадке у большинства людей стоят старые добрые пробки. Одноразовые. Жила сгорает, приходится делать жучки – тонкий провод напаивается на обе стороны предохранителя. Характеристики прибора меняются, мощность срабатывания становится неопределенной. Справочники технических данных для тока выдают рабочее значение, которое проводка тянет в течение долгого времени. К примеру, к проводу ПВС 3х0,75 соответствуют сведения:

Схема монтажа

Номинальный ток 16А. Встречаются данные – параметр трехжильных кабелей составляет 14А.
Мощность 2300 Вт. Возникает первая задача. Ток в 16А помножить на напряжение в 230В, получается 3700 Вт, 14 А – выходит 3220. Откуда, спрашивается, берется цифра 2,3 кВт?
Пиковый ток составляет 4,5 кА. Из характеристик, оценив количество жилок в ветви, найдем полезные сведения. К примеру, как долго выдержит медный волос в случае нештатной ситуации. Допустим, жгут сплетён из 15 жил. Каждая выдерживает 4,5 кА / 15 = 300А. Это много. Даже в современных новостройках редко ставят автоматы выше 63А. Понятно, при использовании даже одной жилы проводка сгорит раньше, нежели выбьет пробку.
Часто встречаются фантастические сведения, называющие диапазон подавляемых помех и длину кабеля.

Итог: самостоятельно найти достоверные сведения сложно. Лучше пользоваться официальными стандартами. Причем в ГОСТ сложно найти рабочий ток, не говоря уже о максимальном. Присутствуют сведения: для сечения 0,75 квадратных миллиметра рабочее значение составляет 6А. Значение регламентировано по факту (см. таблицу 9а ГОСТ 7399). Если брать типичные автоматы защиты на 50А, им соответствует медная проводка с сечением жилы 0,75 квадратных миллиметра.

Заметили – цифры отличаются от приведенных выше. Государство не подразумевает возможности восстановления населением сгоревших пробок. Нужно покупать в магазине. Автомат защиты хорош тем, что многоразовый. Специальный прибор гарантированно отключит напряжение в экстренном случае. Те, кто считает, что 50А – значение срабатывания, ошибаются. Это рабочее значение. Нештатна ситуация с многократным превышением. И факт объясняет необходимость деления квартиры на ветви.

Автоматические счётчики

Допустим, рекомендуется верхнее освещение класть жилой 1,5 квадратных миллиметра по меди, для духовок и электрических плит – 4. Понятно, порог выгорания изоляции различается. Единственный автомат на входе в квартиру не может одинаково защитить все. Получается, прибор лишь убережет дом от пожара (да и то не факт). Схема подключения автоматов в щитке выглядит следующим образом:

Подъездной щиток больше нужен для электриков, копаться в нем самостоятельно и что-то менять не имеем права. Проводка относится к общему имуществу, обслуживаемому управляющей компанией. На площадке стоят автоматы, способные вырубить электричество в квартире. В реальности на квартиру приходятся две пробки.
Внутри квартиры ставится электрощиток. Часто габариты не позволяют встроить оборудование в стену, приходится изыскивать место. К примеру, разместить в районе потолка.

Виды автоматических выключателей

Автоматы для электросчетчика различают по нескольким критериям:

по виду тока в главной цепи;
механическое или моторное управление;
способ монтажа: автоматы могут выдвигаться, быть стационарными или втыкаться в стену;
по виду расцепителя: они бывают магнитными, электронными, тепловыми и прочих видов;
корпус: может состоять из отдельных частей или быть цельным, открытым или закрытым;
величина пропускаемого тока;
возможность расцепления цепи электричества на расстоянии;
защита, которая срабатывает при критических показателях напряжения.

Размеры автоматов на счетчик электроэнергии могут быть разными: предназначенными для защиты электросетей в жилых помещениях или крупных промышленных зданиях. Устанавливают в квартирах переключатели, изготовленные в России и иностранного производства.

Выключатели подразделяются на:

дифференциальные;
автоматические;
устройства защитного отключения. Они предохраняют от удара током и предотвращают возгорание при повреждениях электрических кабелей.

Схема подключения автоматов в квартире после счетчика
