Способы переноса выключателей света без штробления

Гофрорукава

Сейчас, наверное, проще наткнуться на такую гофрированную трубку, чем увидеть электропровод в чистом виде. И не с проста. Главная задача такого рукава – обеспечить дополнительную защиту провода от механических повреждений, а также (здесь это встречается гораздо чаще) защитить как провод от электромагнитного воздействия возможных окружающих излучателей, так и избавить помещение от наведенного электромагнитного поля, вызываемого прохождением переменного тока через провод.

Хоть гофротруба и стандартизует все провода (что тонкие, что толстые и разноцветные) под один формат, но инструмент дизайна из нее неважный. Она совершенно не приспособлена держать форму, и располагаться параллельно полу она будет в двух случаях:

• если она закреплена на потолке;
• и если она крепится к полу.

Поэтому случаи, когда используется гофротруба носят скорее, технологическое обоснование: нужно собрать провода в один пучок. Т.е. проводов в этом случае слишком много, что они нуждаются в подобном структурировании – это явно не формат квартиры.

Недостатком такой трубы является и невозможность визуального контроля проводки по всей длине. Да и вообще, крайне сложно будет осмотреть какой-либо значимый ее участок без повреждения гофры.

Инструкция по замене выключателя света

Перед тем как сменить новый выключатель света в квартире, необходимо демонтировать старый клавишный прибор и убедиться в исправности проводки.

Как снять старый выключатель?

Демонтаж старого выключателя производится в соответствии с пошаговой инструкцией:

1. Снять клавишу и верхнюю крышку.
2. Отсоединить провода с помощью отвертки, откручивая болты на клеммах.
3. Подать питание на распределительном щитке и найти фазный провод с помощью индикатора.
4. Отключить напряжение в сети.
5. Промаркировать фазу изоляционной лентой либо другим способом.
6. Ослабить винты, удерживающие распорные лапки.
7. Извлечь прибор из подрозетника.

Схема демонтажа старого выключателя

В некоторых случаях последовательность будет обратной — отсоединить провода можно только после того, как выключатель извлечен. Это зависит от конструктивных особенностей устройства.

Демонтаж наружного переключателя производится в аналогичном порядке. Разница лишь в том, что вместо ослабления винтов распорных лапок здесь выкручиваются шурупы, которыми прибор крепится к стене.

Видеоинструкцию по демонтажу старого выключателя можно посмотреть на канале «Парни из Камня. Ремонт квартиры своими руками».

Проводим подготовку к подключению

Прежде чем подключать новое устройство, необходимо выполнить следующие подготовительные операции:

1. Ослабить винтовые клеммы, чтобы провода легко входили в отверстие.
2. Выкрутить винты распорных лапок так, чтобы выключатель свободно помещался в подрозетник (для устройств наружного типа эта операция не потребуется).
3. Выполнить зачистку проводов при их замене (если состояние старого электрического кабеля хорошее, зачищать его не нужно).

Схема и подключение с одной кнопкой

После того как все подготовлено, можно выполнять монтаж прерывателя с одной клавишей, следуя подробному алгоритму:

1. Изучить маркировку на клеммах одноклавишного выключателя. Фазный провод должен быть присоединен к контакту L, второй конец кабеля — к разъему 1 соответственно.
2. Вставить оголенные провода в контактные отверстия и затянуть винты клемм. Не стоит прилагать слишком большие усилия, иначе можно сорвать резьбу.
3. Установить выключатель в подрозетник строго горизонтально без перекосов.
4. Зафиксировать устройство раздвижными лапками, затянув винты.
5. Проверить правильность работы осветительных приборов, включив автомат на электрощите.
6. Если выключатель работает правильно, установить крышку и клавиши.

Схема и подключение с двумя кнопками

Алгоритм установки выключателя с двумя клавишами:

1. Подсоединить фазный провод к контакту L, оставшиеся два конца — к разъемам 1 и 2 в соответствии с маркировкой.
2. Затянуть крепженые винты (на пружинных клеммах эта операция не требуется).
3. Разместить выключатель в подрозетнике.
4. Затянуть винты раздвижных лапок, исключив даже минимальные зазоры.
5. Убедиться что устройство работает корректно, подав питание.
6. Установить крышку и обе клавиши.

Пошаговая инструкция по установке двухклавишного выключателя приведена в фотогалерее:

Нестандартная ситуация

Нередки случаи, когда провод внутри подрозетника слишком короткий. Его длины не хватает, чтобы подключить новый выключатель. Такие нестандартные ситуации возникают в старых домах, где электроприборы уже подвергались замене несколько раз, и проводка пришла в негодность. В этом случае кабель необходимо нарастить.

Для этого потребуются дополнительный инструмент и расходные материалы, а именно:

• молоток;
• зубило;
• шпатель;
• двухжильный провод длиной 10–15 см;
• немного шпатлевки или гипса;
• изоляционная лента.

Сращивать между собой можно только провода одних и тех же типов. Медный кабель соединять с алюминиевым нельзя — это может привести к окислению в зоне контакта, снижению проводимости и перегоранию проводки.

Наращивание кабеля выполняется в следующей последовательности:

1. Определить, в каком направлении проложен кабель в стене.
2. Аккуратно освободить отрезок провода длиной около 10 см с помощью молотка и зубила.
3. Отрезать кусачками участок поврежденного кабеля.
4. Зачистить концы нового и старого кабеля, полностью сняв изоляцию на участке не менее 2 см.
5. Туго скрутить защищенные провода между собой.
6. Плотно обмотать оголенные участки изоляционной лентой.
7. Утопить соединенный кабель в канал.
8. Замазать поврежденный участок гипсом или шпатлевкой.

После того, как раствор полностью затвердеет (через 15–20 минут), можно продолжать работы по установке нового выключателя.

Способы переноса

Способов переноса существует несколько, в зависимости от способа соединения и монтажа можно выделить следующие:

1. Применение шлейфа. Данный метод является самым простым: от старой точки включения прокладывается перемычка к новой. Однако, этот способ имеет недостатки:
   • провод прокладывается горизонтально, появляется опасность повреждения при дальнейших работах в стене;
   • если ломается старый, новый выключатель становится неработоспособным.

Обратите внимание! Для корректной работы нового выключателя при данном способе переноса необходимо, чтобы второй, старый выключатель был все время в режиме ВКЛ

1. Удлинение провода. Данный способ надежнее, но он более трудоемкий. Чтобы перенести выключатель таким методом, нужно:
   • демонтировать старое устройство;
   • проверить провода на напряжение;
   • сделать штробу до места монтажа;
   • соединить провода;
   • на месте старого поставить распределительную коробку;
   • проложить кабель, собрать новый выключатель.

Важно! В старых домах часто встречаются алюминиевые провода, во избежание некорректной работы и возникновения короткого замыкания, не нужно присоединять к ним медный провод. Придется либо менять всю проводку, либо монтировать такой же алюминиевый провод

1. Вывод новой линии. Этот способ подключения является самым надежным. Процесс похож на удлинение провода, только начальной точкой будет выступать не старый выключатель, а распредкоробка. Нужно также сделать штробу в стене, провести и подсоединить провод к выключателю, соединить провода в коробке.
2. Случается, что нужно перенести выключатель, не повредив стену. Процесс переноса будет проходить по описанию выше, но вместо штробы провод укладывают в кабель-канал или плинтус, где есть отверстия для проводки. Необходимо будет также приобрести накладной выключатель (встраиваемый не подойдет).

Любая незнакомая работа сначала кажется трудновыполнимой, но если тщательно изучить последовательность действий, подготовиться теоретически, практически, изучить технику безопасности — с работами по электромонтажу сможет справиться даже человек без специальных навыков.

Что делать со старым отверстием

Заполнить отверстие гипсокартоном

Самый простой способ закрыть старое отверстие — использовать гипсокартон. Для этого необходимо купить гипсокартонный лист и нож для резки. Нужно отрезать кусок гипсокартона с запасом и приклеить его к оставшейся стене, используя клей или гвозди. После этого можно начинать шпаклевать поверхность гипсокартона. После высыхания шпаклевки можно шлифовать поверхность до идеальной гладкости.

Закрыть отверстие штукатурной смесью

Еще один способ — использовать штукатурную смесь для заполнения отверстия. Для этого необходимо купить штукатурную смесь и нож для резки. Нужно замесить штукатурную смесь и нанести ее на отверстие с помощью лопатки. После высыхания штукатурной смеси необходимо затереть отверстие затиркой, чтобы получить гладкую поверхность. После этого можно покрасить стену.

Закрыть отверстие декоративным элементом

Если вы хотите придать интерьеру необычный вид, то можно закрыть отверстие декоративным элементом, например, керамической или стеклянной плиткой. Для этого необходимо выбрать подходящий декоративный элемент, купить клей и герметик. Необходимо нанести клей на декоративный элемент и приклеить его к стене, затем залепить швы герметиком. После высыхания клея и герметика можно наслаждаться новым интерьером.

Процедура установки накладного выключателя

Такие устройства используются для проводки открытого типа и там, где по какой-либо причине невозможно выполнить скрытое подключение.

Рассмотрим процедуру монтажа на примере одноклавишного выключателя полной заводской сборки. Для его подключения нужно отключить подачу электроэнергии в квартиру, а затем последовательно выполнить следующие операции.

Шаг 1: Разбираем устройство

Берем шлицевую отвертку, очень аккуратно приподнимаем клавишу устройства и снимаем ее. После этого, так же аккуратно, стараясь не повредить, убираем защитную декоративную крышку. Нам осталось отсоединить от пластины подрозетника рабочий механизм. Выполняем эту операцию.

Шаг 2: Намечаем место установки

На пластине-основании производитель обязательно выполняет отверстия, предназначенные для закрепления устройства. Их нужно наметить на стене. Для этого берем подрозетник, прикладываем его к поверхности и карандашом отмечаем линию верхнего края.

При помощи уровня проверяем ее горизонталь, иначе мы не сможем ровно установить выключатель. После этого еще раз прикладываем пластину к стене и отмечаем точки крепления.

Шаг 3: Устанавливаем пластину-подрозетник

Дальнейшие действия зависят от материала, из которого выполнена стена. Если это мягкая древесина, прикручиваем основание оцинкованными шурупами. Если основание выполнено из более твердых материалов, придется сверлить в нем отверстия.

Стараемся выполнять всю работу точно, чтобы не пришлось делать дополнительные отверстия. Пластину надежно закрепляем на стене.

Последний этап монтажа накладного выключателя – установка защитного декоративного корпуса и клавиши. После этого устройством можно пользоваться

Шаг 4: Подключаем провода

Определяем тип коммутации контактов и в точном соответствии с ним подрезаем и зачищаем провода. Обязательно снимаем всю изоляцию, чтобы она впоследствии не оплавилась и не стала причиной неполадок в работе устройства.

Проверяем, чтобы провода доходили до клемм предельно точно, нежелательно, чтобы оставались излишки. В соответствии с маркировкой и цветом проводов соединяем их с нужными контактами.

Шаг 5: Собираем устройство

Сначала нам нужно убедиться в правильности подключения проводов, для чего мы их тестируем отверткой-мультиметром или другим прибором. Выяснив, что все собрано верно, берем механизм выключателя и устанавливаем его на место.

Затем возвращаем защитную декоративную крышку и в последнюю очередь защелкиваем клавишу. Проверяем работу устройства.

Причины переноса

Может быть множество причин, почему возникла необходимость перенести выключатель или розетку. Например, если есть маленькие дети, то, чтобы они могли самостоятельно выключать/включать свет, стоит опустить его ниже. Или, например, если вы решили произвести перестановку мебели. В результате этого один из выключателей оказался закрытым. Нередко можно увидеть такую картину, когда выключатель находится за шкафом и добираться к нему приходится с трудом. Причина может быть вызвана желанием сделать свою жизнь более комфортной. К примеру, вы любите читать книжку перед сном, и, чтобы выключить свет, приходится вставать. Чтобы этого не случалось, необходимо также перенести выключатель.

Также желание перенести выключатель может быть вызвано ремонтными работами. Особенно если вы решили поменять проводку или же опустить выключатели и розетки по европейскому стандарту. Во всех этих случаях дело касается работы с электричеством. Поэтому рассмотрим несколько способов, как реализовать поставленную задачу.

Технология создания шлейфа

Шлейфовый способ является наиболее безопасным из всех вариантов. Он предполагает не просто перемещение старой розетки вверх или вниз, а создание новой «точки» в непосредственной близости от старой.

Главным преимуществом шлейфового способа является возможность подключить новую розетку, разместив ее на необходимом для работы участке стены, и при этом сохранить старую

Единственный недостаток такого соединения в том, что кабель от подрозетника к подрозетнику прокладывают горизонтально. Зная, что традиционно разветвление к тем же выключателям и розеткам прокладывают вертикальным маршрутом, по своей забывчивости можно ненароком повредить провод.

Кроме того, если в месте коммутации повредится одна из жил, то перестанут работать все идущие за ней элементы. А потому, чем меньше точек подключения будет включать система, тем надежнее она будет.

Выбор необходимых материалов

При использовании этого способа затраты материалов сводятся к минимуму.

Помимо приобретения самой новой розетки для проведения работ необходимо подготовить:

• провод соответствующего сечения;
• пластиковый подрозетник;
• перфоратор с коронкой D70 мм;
• индикаторную отвертку;
• плоскогубцы;
• молоток;
• плоскую отвертку;
• инструмент для снятия оплетки.

Сам провод вовсе не обязательно укладывать в штробе, а можно проложить открытым способом, используя для этого кабельный канал.

Чтобы осуществить перенос точки подключения на новое место и избежать при этом процедуры штробления стен, рекомендуется использовать накладную модель кабель-канала

Выбор модели подрозетника зависит от материала основы, в которую его предполагается заглублять. Для бетонных и кирпичных стен выбирают обычные пластиковые «стаканы», а для гипсокартонных оснований – модели, оборудованные распорными лапками.

Изготовление ниши и монтаж подрозетника

Перед тем как перенести скрытую розетку в другое место, надо подготовить место для установки подрозетника и сделать штробу для прокладки участка электросети. Наметив место размещения будущей точки подключения, с помощью коронки просверливают отверстие.

За неимением таковой можно воспользоваться перфоратором, оснащенным ударным сверлом, или болгаркой. В этом случае сначала по контуру разметки насверливают отверстия, а затем с помощью зубила скалывают отдельные фрагменты стенового материала.

Глубину ниши делают такой, чтобы пластмассовый корпус «стакана» был полностью в нее утоплен, и при этом оставался запас в 3-4 мм

В подготовленную нишу погружают «стакан». Через его заднюю стенку заводят идущий от распределительной коробки электрический кабель.

В бетонной стене подрозетник фиксируют с помощью гипсового раствора. После застывания смеси изделие зачищают от остатков гипса, а его внутренние стенки протирают лоскутами ткани. Для закрепления подрозетника в гипсокартонное или деревянное основание «стакан» погружают в проделанную нишу и фиксируют с помощью боковых распорных лапок

Подключение новой точки

Отмерив кабель необходимой длины для запитки новой точки, один его конец подводят к клеммникам старой розетки, а второй – к контактной части новой «точки». Нулевой, фазный и заземляющий провода подключаются параллельно непосредственно в контактах розетки.

Для предупреждения замыкания между проводниками каждая жила изолирована в пластиковую оплетку. При подключении кабеля ее необходимо снять. Облегчить задачу поможет применение кроссировочного ножа, который легко снимает изоляцию без повреждения жилы.

Работу по зачистке оплетки следует выполнять максимально аккуратно, поскольку если жила окажется поврежденной или бракованной, она непременно «проявит» себя уже в самом скором времени.

Нулевые и фазные проводниковые жилы разрешается присоединять непосредственно к контактам розетки, а защитный РЕ-проводник только через ответвление с помощью клеммника

Имея дело с РЕ-проводником, учитывайте, что согласно ПУЭ, важно сохранять его неразрывность. Ведь в случае обрыва заземляющего проводника на одной из розеток незаземленными окажутся все остальные устройства

Выполнив подключение нулевого, фазного и заземляющего проводников, остается только зафиксировать рабочую часть изделия в монтажной коробке и установить декоративную крышку

Выполнив подключение нулевого, фазного и заземляющего проводников, остается только зафиксировать рабочую часть изделия в монтажной коробке и установить декоративную крышку.

Наружный метод электропроводки

Очевидно, что можно провести провода к новому переключателю по поверхности стены, но появляется сразу несколько сомнений:

1. Вопрос о безопасности.
2. Эстетический вид такого метода.

Беспокоиться не о чем. Можно задекорировать и обезопасить наружную проводку 3 разными методами. При этом внутренности будут везде одинаковые, вне зависимости от того внутри провода или снаружи. Для стандартного переключателя из двух клавиш используется кабель из трёх жил.

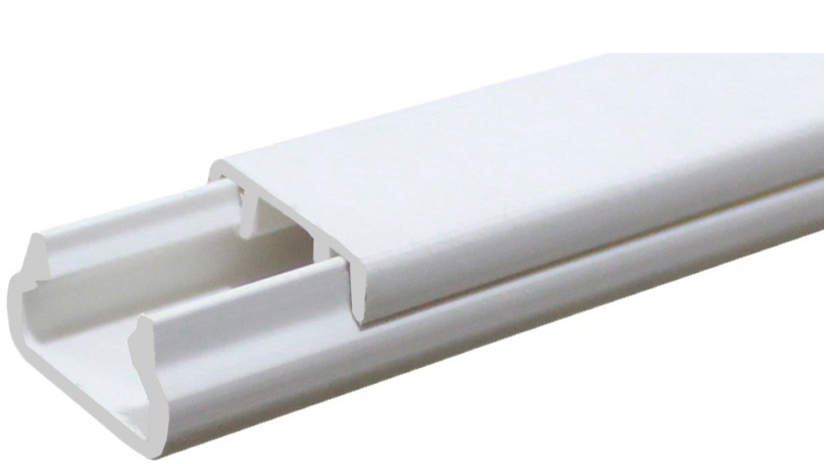

Кабель-канал

В данной ситуации провода прячут под ПВХ профиль, который и называют в последствии кабель-каналом. Чтобы соорудить подобное, надо, используя саморезы и дюбели, закрепить основание профиля формы П к стене

Важно учитывать, что должна быть несущая стена. В завершение внутрь протягивают проводку и закрывают канал крышкой

На мировом строительном рынке можно множество видов материала. Они различаются как по цвету, так и по форме и размеру. Самыми популярными считаются одноцветные, белые и под деревянный интерьер.

При этом маршрут можно выбрать один из двух: по потолку или по полу. То есть кабель-канал доводят до места где поверхности пересекаются и дальше прячут провода под плинтуса.

Декоративная проводка

Существует множество видов декоративных проводов. Они сразу продаются в безопасной оболочке и можно подобрать внешний образ под свой интерьер.

Яркий пример подобной идеи – ретро. Создаются керамические изоляторы. На них наматывают готовые декоративные провода. Другой способ – крепить их на скобы.

ПВХ гофре или трубы

Похожий метод на первый. На стену крепятся специальные клипсы, а затем на них устанавливается ПВХ гофре или электрическая труба, в которой уже протянуты провода. Оптимальный маршрут такой же, как и с кабелем.

На самом деле для декорации можно использовать даже самые неординарные методы. Например, металлические трубы. Главное, чтобы сохранялся эстетический вид и обеспечивалась полная безопасность проводов.

Удлинение провода

Другой метод заключается в удлинении существующего провода. Этот метод более надежный, в отличие от предыдущего. Однако он потребует изготовления новой штробы. Процесс переноса выключателя выглядит следующим образом:

• В первую очередь отключаете автомат на счетчике.
• После проверяете индикаторной отверткой отсутствие тока.
• Демонтируете корпус выключателя, откручиваете крепежные винты и вытягиваете из подрозетника весь его корпус.
• Далее берете перфоратор или зубило и проделываете штробу к новой точке выключателя.
• Теперь пришло время соединить провода.
• Там, где была старая коробка выключателя, устанавливаете распределительную коробку. В нее следует поместить провод, который был ранее соединен.
• Далее собираете и устанавливаете новый выключатель и подключаете электричество.

Обратите внимание на тот факт, что распределительная коробка должна быть скрытой, т.е. ее следует замаскировать в стене. В противном случае она будет портить весь внешний вид

В противном случае она будет портить весь внешний вид.

Может возникнут и другая ситуация, когда провод необходимо не наращивать, а укорачивать. В таком случае работа проделывается в обратном порядке. В этом случае работы по изъятию старого провода следует проводить аккуратно. Так как его легко повредить в стене.

Дополнительные функции беспроводных выключателей, влияющие на стоимость

Понятно, что наиболее дешёвыми будут модели, способные лишь разомкнуть цепь и монтируемые в стену, на место штатного устройства. Но при необходимости можно выбрать выключатели, обладающие дополнительными функциями. Они, конечно, повысят стоимость, но при этом и удобство их использования оспорить сложно. Попробуем разобрать, какие опции предлагает производитель.

Выключение с задержкой. Многим подобная функция непонятна, однако при отсутствии ПДУ она удобна, когда от размыкателя до кровати нужно пройти несколько шагов. В этом случае пользователь нажимает кнопку, но свет не гаснет. Человек спокойно доходит до кровати, укладывается и только после этого освещение выключается.

Задержка выключения, если она велика, позволит маме не волноваться за своевременное отключение света в детской

Сенсор вместо панели с кнопками. Здесь отсутствуют механические детали, которые могут выйти из строя при частом использовании. Также интересна функция управления по Wi-Fi. При её наличии управление освещением осуществляется из любой точки планеты.

Несколько каналов управления. Довольно удобно, когда необходимо управлять освещением в разных комнатах из одной точки. Довольно часто подобные устройства выбираются для людей с ограниченными возможностями или пожилых, которым уже сложно много передвигаться по дому.

Часто задаваемые вопросы о переносе выключателя без штробления

1. Какое оборудование необходимо для переноса выключателя без штробления?

Для переноса выключателя без штробления можно использовать гофру или наружную трубу, которая позволяет прокладывать электропроводку по поверхности стены. Также потребуется дистанционный монтажный блок, который позволяет устанавливать выключатель на некотором расстоянии от электропроводки.

2. Как перенести выключатель без штробления?

Для переноса выключателя без штробления необходимо выполнить следующие шаги:

1. Отключите электропроводку, выключив соответствующий автомат в электрощитке.
2. Снимите старый выключатель и откройте крышку электрощитка.
3. Подключите гофру или наружную трубу к старому выключателю и прокладите ее до нового места.
4. Установите дистанционный монтажный блок на новом месте и подключите к нему электропроводку.
5. Установите новый выключатель в дистанционный монтажный блок.
6. Проверьте правильность подключения и закройте крышку электрощитка.
7. Включите электропроводку, включив соответствующий автомат в электрощитке.

3. Можно ли перенести выключатель без штробления самостоятельно?

Да, перенос выключателя без штробления можно выполнить самостоятельно, следуя инструкциям и соблюдая меры безопасности. Однако, если вы не уверены в своих навыках или не имеете опыта работы с электропроводкой, рекомендуется обратиться к профессионалам.

4. Можно ли перенести выключатель без штробления до люстры или другого источника света?

Да, можно перенести выключатель без штробления до люстры или другого источника света. Для этого необходимо прокладывать электропроводку от старого выключателя до нового места, где будет установлен дистанционный монтажный блок.

5. Сколько времени займет перенос выключателя без штробления?

Время, затраченное на перенос выключателя без штробления, зависит от сложности монтажа и опыта исполнителя. В среднем, это может занять от нескольких часов до полного дня.

6. Какие преимущества имеет перенос выключателя без штробления перед штроблением стены?

Перенос выключателя без штробления имеет следующие преимущества:

• Отсутствие необходимости в штроблении стены, что позволяет избежать грязи и пыли.
• Быстрый и относительно простой монтаж без специальных инструментов.
• Возможность сохранить электропроводку в исходном состоянии, без необходимости перекладывать провода.
• Возможность изменять расположение выключателя в будущем без дополнительных сложностей.

7. Какие ограничения есть при переносе выключателя без штробления?

Основное ограничение при переносе выключателя без штробления – это максимальное расстояние, на которое можно перенести выключатель с использованием дистанционного монтажного блока. Обычно это расстояние составляет несколько метров.

8. Какие дополнительные работы могут потребоваться при переносе выключателя без штробления?

При переносе выключателя без штробления могут потребоваться следующие дополнительные работы:

• Прокладка новой электропроводки до нового места установки выключателя.
• Установка дистанционного монтажного блока.
• Подключение электропроводки к дистанционному монтажному блоку.

9. Какие материалы и инструменты необходимы для переноса выключателя без штробления?

Для переноса выключателя без штробления потребуются следующие материалы и инструменты:

• Гофра или наружная труба.
• Дистанционный монтажный блок.
• Электропроводка.
• Отвертка.
• Плоскогубцы.
• Нож.
• Изолента.

10. Какие меры безопасности необходимо соблюдать при переносе выключателя без штробления?

При переносе выключателя без штробления необходимо соблюдать следующие меры безопасности:

• Отключить электропроводку перед началом работ.
• Работать в перчатках и сухой обуви.
• Не прикасаться к открытым проводам и контактам.
• Пользоваться изолированным инструментом.
• Проверить правильность подключения перед включением электропроводки.

Техника безопасности при переносе выключателей света без штробления

Подготовка рабочей зоны

Перед началом работ необходимо обеспечить безопасность. Для этого следует подготовить рабочую зону, убрать все предметы и материалы, которые могут помешать работе и стать причиной травм. Рабочую зону необходимо обозначить, чтобы избежать случайного попадания в нее других людей.

Проверка электрической сети

Перед переносом выключателей света необходимо провести проверку электрической сети. Для этого нужно отключить электропитание в помещении, в котором будут проводиться работы. Проверить наличие напряжения можно при помощи специальных приборов — тестеров, вольтметров и амперметров.

Если в помещении была установлена автоматическая система выключения электрического тока, ее можно использовать вместо отключения питания полностью. Однако перед проверкой необходимо убедиться, что автоматическая система работает правильно.

Использование инструментов

Перенос выключателей света без штробления требует использования специальных инструментов. Наиболее важными из них являются отвертки и шуруповерты

При работе с указанными инструментами следует соблюдать осторожность, чтобы не повредить провода. Необходимо использовать только инструменты, которые соответствуют задаче и позволяют работать в удобной для себя позиции

Меры предосторожности при работе с проводами

Работы с проводами должны производиться соблюдением мер предосторожности. Следует избегать прикосновения к контактам проводов руками или другими частями тела

При работе с проводами необходимо снять все металлические украшения и предметы одежды, которые могут стать причиной короткого замыкания. Для работы рекомендуется использовать специальные перчатки, чтобы не поранить руки острыми кромками проводов.

• Не допускайте нахождения в зоне проводов других людей, в том числе детей;
• Не касайтесь токоведущих частей проводов руками и другими частями тела;
• Используйте специальные инструменты;
• Одевайте специальные перчатки.

Возможные ошибки при установке розеток

Для того, чтобы найти новое место для них и провести установку, требуется аккуратно выполнить кропотливую работу. Далее рассказано о типичных ошибках, которые допускаются при осуществлении таких работ:

• Неустойчивая фиксация рабочей части в подрозетнике. Со временем это может привести к сдвигу, что сделает использование значительно менее удобным.
• Перегрев или возгорания элементов устройства. Часто это сопровождается созданием искр в момент контакта.
• При подключении к розетке из-за неправильного соединения может произойти короткое замыкание.

При установке необходимо избегать перечисленных ситуаций. Если работник делал перенос аккуратно, то их возникновение практически полностью исключено.

Вывод нового ответвления

Этот способ предполагает затрачивание больше времени и сил, но позволяет получить наиболее безопасный перенос электрической розетки.

Способ, предполагающий вывод новой линии, часто применяют в панельных домах, где провода буквально замурованы в бетонную стену, а потому извлечь их не представляется возможным. В этой ситуации их просто обесточивают и оставляют на месте, а для питания новой розетки прокладывают отдельную штробу.

С помощью нового ответвления вы сможете перенести точку подключения не только на противоположную стену, но и даже в соседнюю комнату

Штробление стены и монтаж «стакана»

Для вывода новой линии первым делом отключают электричество в комнате, где будут проводиться работы. На стене с помощью линейки и карандаша намечают маршрут, по которому будет прокладываться новая штроба.

По намеченному маршруту с помощью перфоратора или болгарки выпиливают штробу в стене. Глубину борозды делают такой, чтобы уложенный в ее полость провод после завершения монтажа не выступал над поверхностью.

Под установку новой точки подключения в намеченном месте с помощью перфоратора, оснащенного коронкой, выдалбливают «гнездо» глубиной 50 мм. Стенки ниши тщательно зачищают от строительной крошки и пыли.

Для закрепления пластикового «стакана» внутренние стенки проделанной ниши покрывают слоем гипсового раствора, этим же составом обрабатывают наружные грани подрозетника

Установленный «стакан» не должен выступать над поверхностью. Если глубины ниши недостаточно, можно аккуратно срезать заднюю стенку подрозетника.

Укладка кабеля и подключение клемм

В созданное углубление укладывают кабель, фиксируя его через каждые 5-7 см пластиковыми хомутами или алебастром.

Вскрыв распределительную коробку, от которой запитывалась «старая точка», находят место соединения выводящего кабеля с проводом, идущим к бывшей розетке, и разъединяют провода. После этого демонтируют старую линию вместе с розеткой. Если старую штробу удалось вскрыть, то после извлечения провода ее заделывают гипсовым или алебастровым раствором.

Для запитки новой линии конец выводящего кабеля соединяют с новым проводом с помощью пружинных клемм или изолирующих зажимов

Подключенный блок заглубляют в монтажную коробку и фиксируют болтами

При установке розетки важно не допустить и малейшего люфта. Иначе со временем она будет выпадать из «гнезда» вместе с вилкой

Поскольку внутри коробки трудно обеспечить плотное прилегание жил, соединение проводов желательно выполнять не посредством скрутки, а путем установки клеммных колодок, пружинных клемм или пластиковых колпачков

Поскольку внутри коробки трудно обеспечить плотное прилегание жил, соединение проводов желательно выполнять не посредством скрутки, а путем установки клеммных колодок, пружинных клемм или пластиковых колпачков.

При прокладке нового проводника нужно следить за тем, чтобы с обоих его концов остался небольшой запас. Он потребуется для того, чтобы создать качественное электрическое соединение.

Свободные зачищенные концы жил подсоединяют к розеточному блоку новой «точки» через винтовые или пружинные клеммы. При подключении через клеммы руководствуются правилом, что фазовый провод устанавливают на левый зажим, нулевой – на правый. Жилу заземления присоединяют к клемме, оснащенной «усиками», которая расположена на корпусе устройства.

Подключенный рабочий узел устанавливают в подрозетник и фиксируют с помощью распорных лапок и зажимных винтов. Сверху монтируют декоративную панель.
