Датчик движения — самые популярные виды
Также есть разбивка датчиков движения, которые не классифицируются по конкретным характеристикам. Знакомство с наиболее популярными типами детекторов предоставит нам еще более широкий выбор ламп, которые можно успешно адаптировать к нашим собственным потребностям.
Лампа оснащена датчиком сумерек
Садовые светильники можно оснастить одновременно датчиком движения и сумеречного света. Установка только датчика движения могла привести к срабатыванию лампы в дневное время. С другой стороны, сумеречный переключатель и переключатель контролируют работу лампы только после наступления темноты. Часто в таких лампах можно регулировать время задержки выключения и силу света. В результате вы сделаете настройки, которые больше всего подходят нашим предпочтениям.
Светодиодная лампа с датчиком движения
Светодиодная лампа с датчиком движения обычно включает в себя электрический контроллер, подключенный к датчикам движения. Благодаря этому лампа не должна состоять из двух устройств. Сильной стороной этого решения является очень низкое потребление электроэнергии. Поэтому светодиодная лампа с датчиком движения считается самым зеленым источником искусственного света в этой классификации.
Садовые светильники с датчиком дальнего движения
Фотоэлемент, оснащенный датчиком движения на большие расстояния, чаще всего используется на больших площадях. Их задача — обнаруживать движение с больших расстояний. Среди них можно выделить потолок с лазерным датчиком движения.
Уличный светильник с датчиком линейного движения
Работа ламп с датчиком линейного движения основана на обнаружении длинной линии. Чаще всего они не участвуют в обнаружении движения, что и является основным назначением датчиков. Но установленный лазерный датчик определяет любые изменения, происходящие в световом луче. Такие датчики используются не только во внешних светильниках, но и в системах управления воротами .
Потолочный светильник с беспроводным датчиком движения
Это очень удобное решение, так как не требует подключения кабелей к стенам зданий или других сооружений во время установки. Таким образом потолок с беспроводным датчиком движения сохраняет эстетику и отлично вписывается в современную архитектуру. Работа беспроводного датчика часто зависит от его соотношения с радиоустройством или инфракрасным контроллером.
Лампочка с датчиком движения
Отсутствие специальной лампы, реагирующей на движение или ограниченное излучение света, не проблема. Решением может стать лампочка с датчиком движения, которую можно подключить к любому устройству. Некоторые из них оснащены дополнительным датчиком сумерек. Чаще всего вы имеете дело со светодиодными лампами. Благодаря им каждая светодиодная лампа с датчиком движения положительно влияет на снижение потребления электроэнергии. В случае с этим типом лампочки вам не нужно задумываться, как подключить светодиодный датчик движения. Потому что достаточно вкрутить специальную лампочку вместо текущей.
Лампочка с датчиком движения может быть обычной, светодиодной или галогенной. Однако наибольшей популярностью пользуется светодиодный прожектор из-за его высокой энергоэффективности и длительного срока службы. При поиске других альтернатив традиционному освещению интересным решением окажется солнечная лампа. Они используют естественный солнечный свет для излучения света после сумерек. Однако солнечный светильник лучше подойдет в качестве украшения сада, чем практичное решение для освещения конкретного помещения. Светодиодная лампа или светодиодная галогенная здесь гораздо практичнее.
Подключение датчика
Обычно прибор подключают в сеть вместо выключателя — замыкание цепи происходит автоматически. Если нужно предусмотреть режим, в котором лампа не гаснет после заданного промежутка времени, в схему встраивают отдельный выключатель. Схема подключения предусматривает параллельную работу датчика и обычного выключателя.
В большом помещении один прибор может не справиться с объемом комнаты. Тогда применяют схему с двумя датчиками, расположенными в противоположных углах, которые контролируют один светильник либо зональную подсветку
Важно проследить, чтобы оба прибора работали от одной фазы, в противном случае возникнет короткое замыкание
Для случаев, когда необходимо включить несколько мощных ламп при сигнале от одного датчика (например, при организации уличного освещения), применяют схему подключения с магнитным пускателем.
Проводка
Пошаговая инструкция подключения датчика без выключателя
Перед тем как подключать датчик света без переключателя к современному светильнику (согласно рассмотренной выше схеме «а») потребуется:
- снять с купленного прибора заднюю крышку и найти колодку с тремя отходящими от нее проводами;
- открыть находящуюся неподалеку распределительную коробку и найти не ней клеммы подключаемого осветителя;
- подсоединить провод в черной изоляции к фазному проводу осветительного прибора (бра или люстры);
- синий провод соединяется сразу в 3-х точках: на клемме датчика, с проводником того же цвета от осветителя и сетевой нулевой жилой, подводимой к распредкоробке;
- красный конец от него нужно подключить к фазной шине сети.
По завершении коммутаций следует вернуть на место крышки самого прибора и распределительной коробки, а затем проверить работоспособность всей системы в целом.
При наличии в квартире или доме ламп, оснащенных включенными в питающую цепь датчиками движения, допускается использовать в этой же схеме выключатель. Это может потребоваться в случаях, когда нужно работать неподвижно в данной зоне или включать освещение в помещении до входа в него.
Таким образом, потребность в выключателе объясняется особыми требованиями, когда нужно чтобы светом в данном месте можно было управлять независимо от наличия чувствительного элемента. Необходимость в использовании схемы с выключателем возникает и в тех случаях, когда предполагается использовать чувствительный прибор не регулярно (только в определенные периоды).
Когда выключатель замкнут, то осветитель горит постоянно. Если же его отключить – датчик активизируется и начинает действовать (работать на замыкание осветительной цепи при появлении человека). Что касается допустимости использования выключателя в срабатывающих от перемещения цепях – организовать такую коммутацию совсем несложно.
Двухпроводное подключение датчика движения
Первым делом определитесь, какая у вас модель датчика по типу подключения. Они бывают двух и трехпроводными.
Сначала изучим простейшую двухпроводную схему.

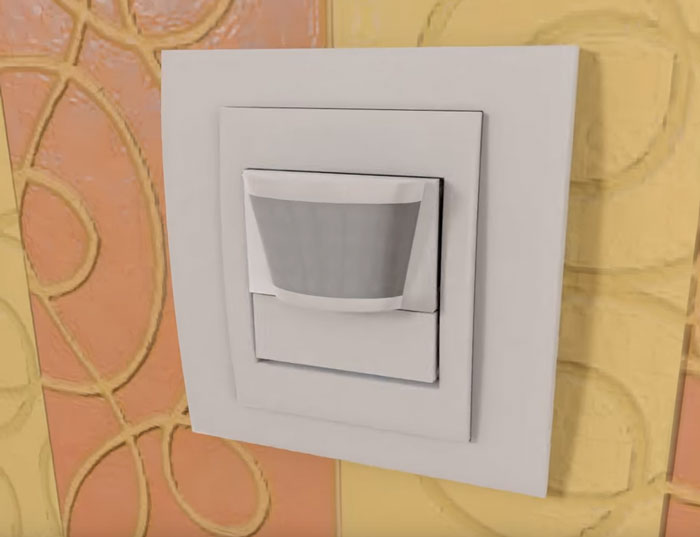

Двухпроводные датчики движения чаще всего ставят в обычные подрозетники. Общая картина его подключения состоит из 4-х элементов:
автоматический выключатель для подачи питания 220В
распредкоробка
сам датчик
светильники
Подключение прибора аналогично монтажу одноклавишного выключателя света. То есть, вам нужно подвести питающую фазу к датчику, и через него пустить ее на светильник.
При этом связку «датчик — светильник», лучше использовать на отдельном контуре, а не сажать его на общее освещение.

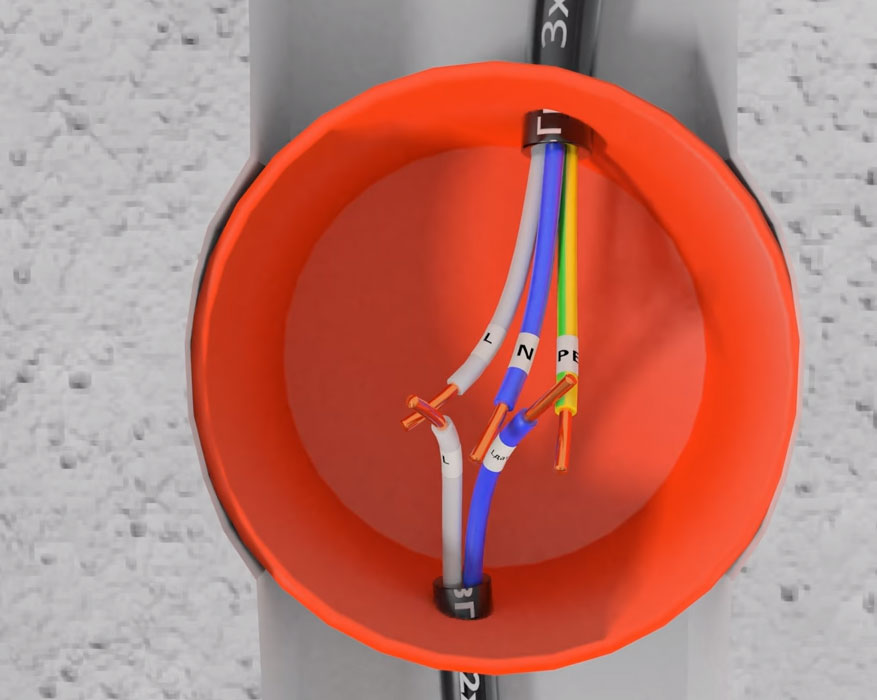

Рассмотрим процесс монтажа с самого начала. Первым делом заводите трехжильный кабель ВВГнг-Ls 3*1,5мм2 от автомата в щитке в распредкоробку. Обозначаете и маркируете его жилы: фаза, ноль, земля.
Далее протягиваете уже двухжильный провод до места установки датчика.
Где его лучше всего размещать?
Классический вариант для моделей устанавливаемых в подрозетник — на высоте 1,2-2,0м от уровня пола.
Не путайте их с настенными устройствами, размещаемыми в проходных коридорах или подъездах многоэтажек, либо на входе в здание. Эти обычно задираются под самый потолок, недалеко от дверей.
Также обратите внимание, чтобы никакие открытые двери не перекрывали угол обзора датчика
Еще их не рекомендуется ставить над батареей или другими нагревательными приборами.

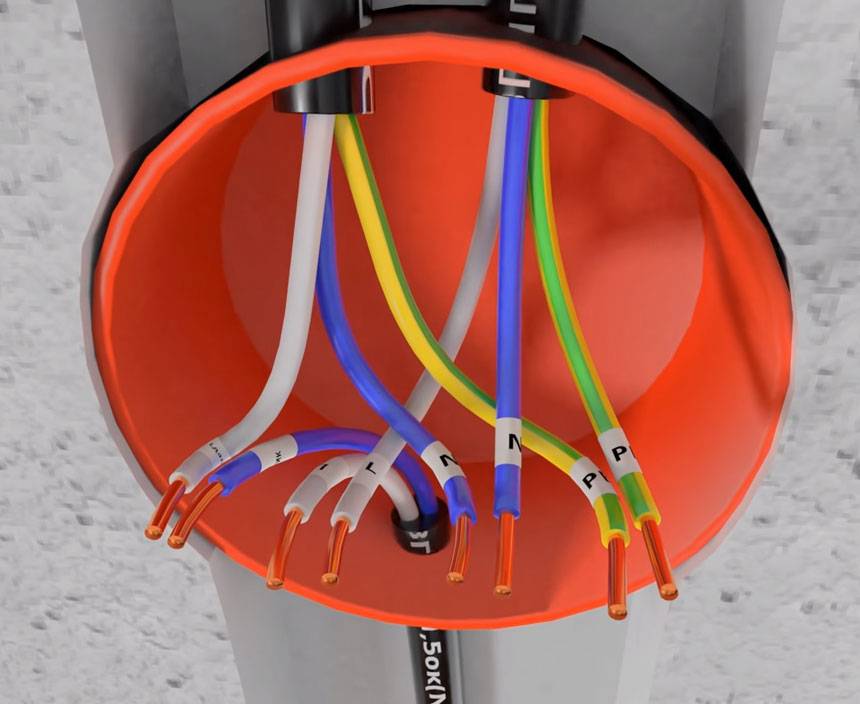

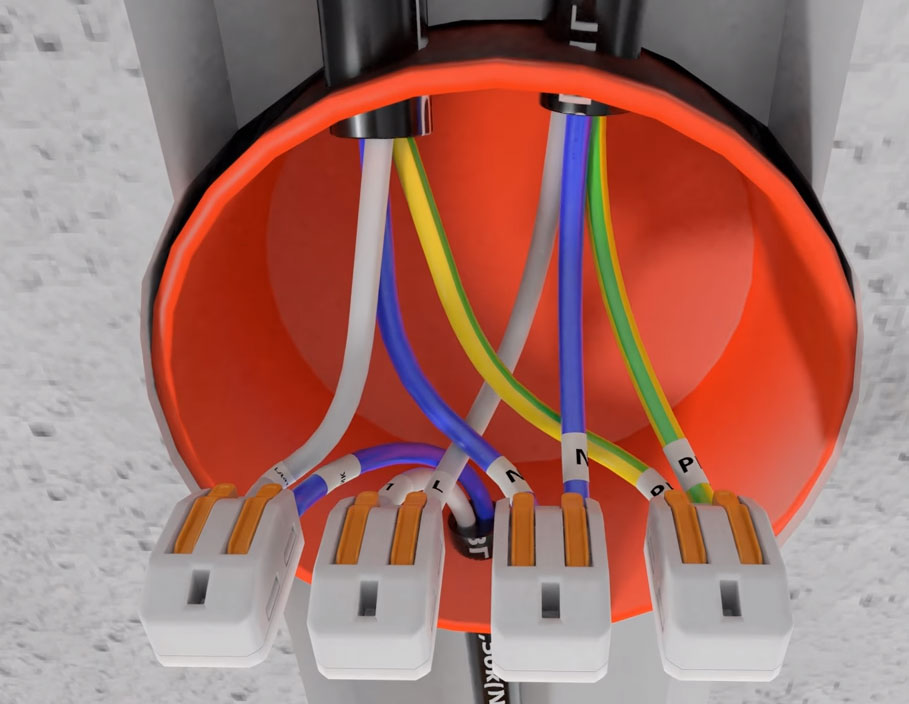

Далее, кабель идущий на светильник, также заводим в распредкоробку. Внутри нее соединяем все жилы в следующей последовательности.
Сначала ноли. От кабеля питания — на кабель светильника.
Далее заземление, если оно конечно есть.
А вот фазу с автомата, соединяем с одной из жилой, уходящей вниз на датчик (L). Вторую жилу от кабеля датчика, пускаем на светильник (L датчика).
Осталось подключить в подрозетнике сам датчик. Приходящую фазу с условным обозначением L, заводим на соответствующую клемму.
Вторую жилу подключаем на клемму, где нарисован осветительный прибор или знак «нагрузка», как на рисунке внизу.
Осталось спрятать в подрозетник весь механизм и установить декоративную рамку.
Далее на передней панели производим настройку. Для этого выкручиваете по порядку все «флажки».
1 — переводите устройство в автоматический режим

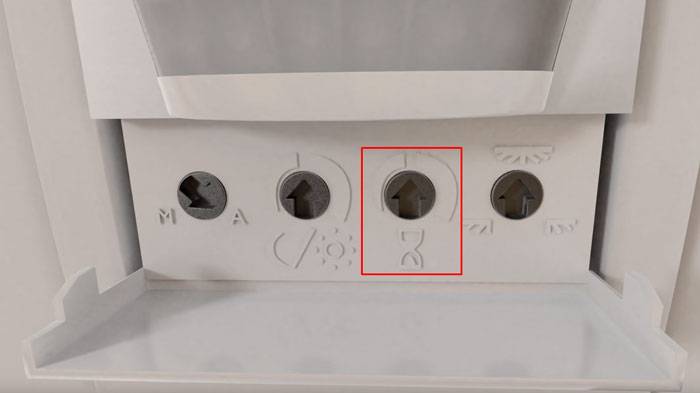

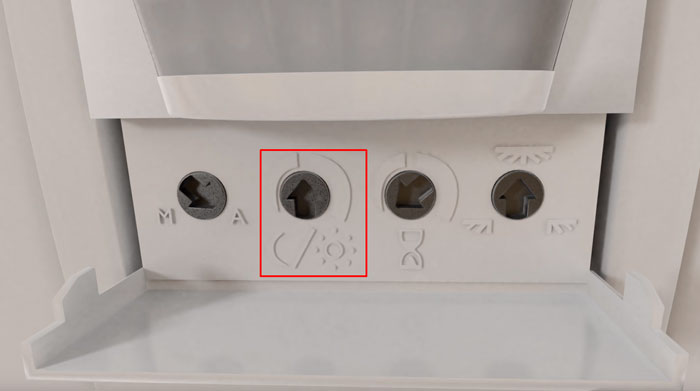

Дабы датчик не включался днем или в другое, не нужное вам время суток, в зависимости от уровня освещенности и силы светового потока.
3-задаете время, через которое освещение отключится, как только исчезнет движение в зоне действия прибора
На этом все. Подаете напряжение и проверяете работу всей схемы.
Преимущества подобной двухпроводной схемы и данных датчиков движения:
простота монтажа и подключения
возможность принудительного включения освещения без дополнительных выключателей света
универсальность
Вы легко можете заменить любой одноклавишный выключатель подобным устройством и автоматизировать свою систему освещения, без каких либо капитальных затрат.
Однако есть и недостатки. Данные приборы зачастую плохо работают с энергосберегающими и светодиодным лампочками. Они начинают мерцать, иногда очень даже сильно.
Как и где можно использовать подобную технологию
Владельцы квартир или своих домов, естественно, стараются улучшить удобство проживания и комфорта
Устанавливая современное оборудования в оснащение своего жилища, многие уделяют особое внимание электрическому снабжению. Прокладывая новую проводку или ставя энергосберегающие системы. Но, к сожалению, те же многие не знают или считают ее непомерно дорогой, систему автоматического включения света и иных электроприборов
Данная технология, хоть и широко доступна, но еще не настолько известна, чтобы применялась повсеместно. А областей применения и мест эксплуатации такого устройства — довольно много:
Но, к сожалению, те же многие не знают или считают ее непомерно дорогой, систему автоматического включения света и иных электроприборов. Данная технология, хоть и широко доступна, но еще не настолько известна, чтобы применялась повсеместно. А областей применения и мест эксплуатации такого устройства — довольно много:
- Квартира — установка в затемненных местах, например, прихожая или коридоры. Или места хранения вещей, а также балконы. Все те помещения, где находится можно не долго, а включать свет, чаще всего, бывает не удобно.
- Частные дома — установка датчиков включения света на крыльце, чердаке или подвале. А также на территории дома, например, у калитки или хозяйственных строений.
- Дачные дома — в аналогии с частными домами, установка подобных датчиков может отличаться лишь количеством хозяйственных помещений и строений.
- Гаражи и погреба — в таких помещениях подобный датчик просто не заменимое приобретение. Так как, в обычных условиях, данного типа помещения затемнены, а автоматическое включение света, станет отличной помощью при их использовании.
- Подъезды и парадные — монтаж такой системы в подъезде, скажем, на каждом этаже, станет незаменимым помощником для жильцов. А также поможет сэкономить общедомовую электроэнергию.
Конечно этот перечень мест, где может потребоваться датчик автоматического включения света, можно продолжать, довольно, долго. В него можно включить и офисные помещения, и цеха предприятий или студий звукозаписи, или фотоателье. Ограничений нет.
Если с тем где использовать систему автоматического включения света все понятно, то вот как ее использовать, необходимо разъяснить. Так как, у некоторых, датчиков имеются настройки, то их использование можно конфигурировать в зависимости от нужд. А также подстраивать их под помещение и время суток.
Например, при установке датчика в абсолютно темное помещение, необходимо выставить специальные настройки, перед началом его использования. Более того, при покупке такого датчика, обязательно, нужно учитывать данный факт и приобретать именно то, который будет реагировать на движения в полной темноте.
Также при использовании датчиков, необходимо учитывать их тип, в плане электропитания самого устройства. Так как, датчики делятся на те что питаются от батареи и те, что получают питание от сети. Уличные датчики, могут быть полностью автономными и получать энергию за счет солнечных батарей.
При покупке любого из датчиков, совершенно точно, нужно знать все параметры его установки и выбирать тот тип и вид, который подойдет именно под задуманные нужды. Помимо всего, для домашнего использования, датчики движения можно выбирать по дизайнерскому решению. Для того, чтобы данное устройство гармонично вписалось в окружающий его интерьер.

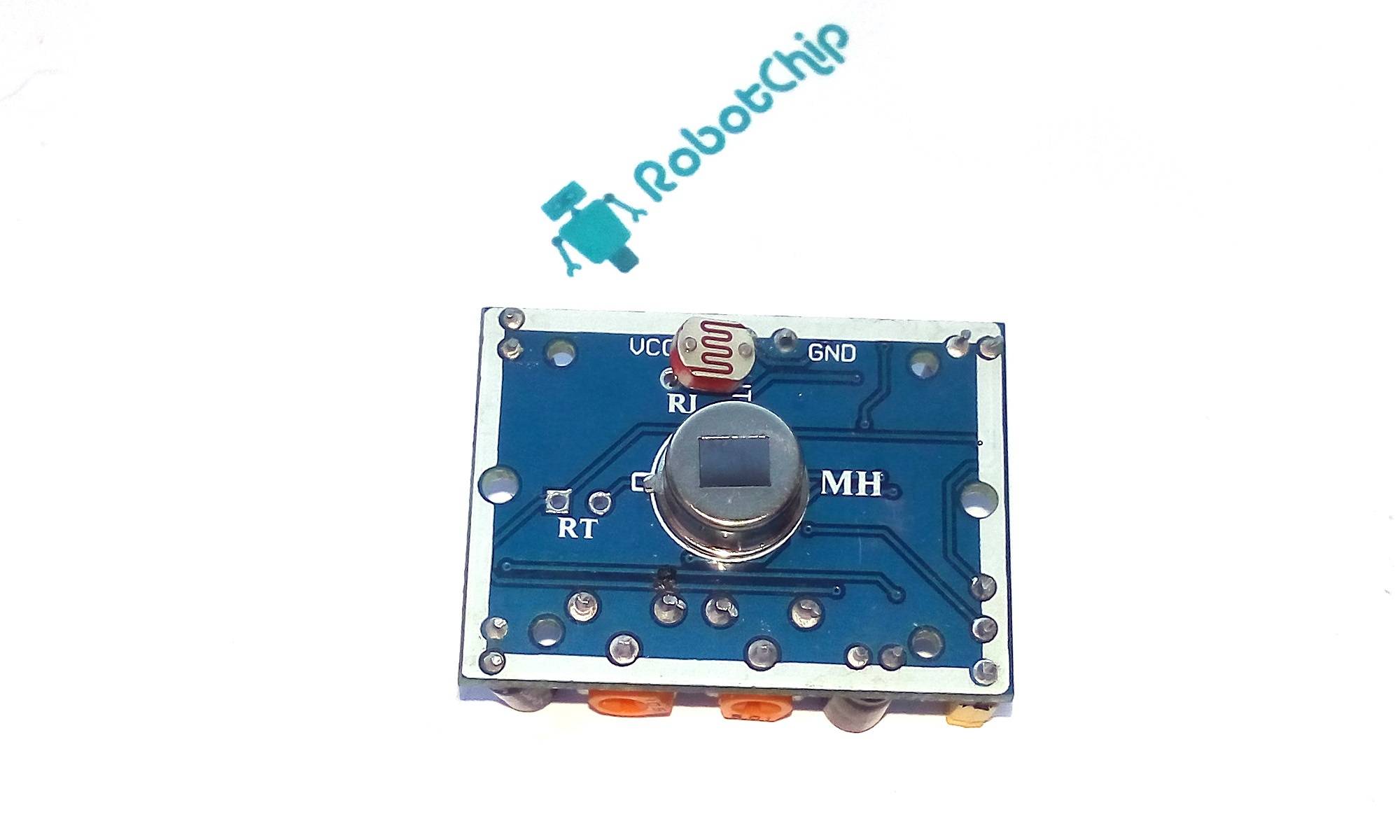

Пример №2: HC-SR501 добавление фоторезистора
Необходимые детали:► Датчика движения HC-SR501 x 1 шт.► Модуль реле (1-но канальный) x 1 шт.► Транзистор 2SC1213 x 1 шт.► Лампа на 220V (75W) с патроном x 1 шт.► Источник питания на 5V x 1 шт.► Фоторезистор x 1 шт.► Провод DuPont, 2,54 мм, 20 см, F-M (Female — Male) x 1 шт.
Подключение:В следующим примере используем туже схему, что и примере №1, только добавили фоторезистор. Место для установки фоторезистора расположено рядом с выходным разъемом, обозначение на плате как «RL». Можно припаять напрямую на плату или воспользоватся штыревым разъемом, для удобного подключения Dupont провода. Главное, чтобы фоторезистор не был закрыт от естественного освещения комнаты, а так же был защищен от света лампы, которую используем как нагрузку. На рисунке ниже показано, куда устанавливать фоторезистор.
Как только установили фоторезистор, включите схему и немного подождите, пока датчик HC-SR501 от калибруется. Если все правильно подключено (и в помещении включен свет), ничего не произойдет, фоторезистор предотвращает запуск HC-SR501 при освещенной комнаты. Теперь выключим свет и HC-SR501 будет запускаться всякий раз, когда он замечает активность.
Настройка параметров
Угол установки
Первое что нужно сделать – правильно отрегулировать зону обнаружения ДД. В современных моделях светильников детекторы представлены отдельными элементами, закрепленными на шарнире. Вот его вы как раз и должны настроить таким образом, чтобы инфракрасные лучи были направлены на максимально возможную площадь обнаружения. Тут важную роль играет не только угол установки, но и высота, на которой вы решите подключить датчик движения. Оптимальные и самые неудачные способы установки рассмотрены на схемах ниже:
Чувствительность
Второй параметр, который вы должны настроить – чувствительность, который обозначается на корпусе «SENS». Как правило, для регулировки используется колесико с диапазоном от min (low или -) до max (high или +). Настройка чувствительности датчика движения наиболее сложная. Вы должны отрегулировать параметр таким образом, чтобы детектор не срабатывал на мелких животных, но в то же время включал свет при обнаружении человека. В этом случае рекомендуется сразу же настроить SENS на максимум, подождать пока фонарь выключиться и проверить, как будет срабатывать сенсор.
Постепенно вам нужно будет уменьшать чувствительность до тех пор, пока не найдете «золотую середину»
Обращаем Ваше внимание на то, что если у вас во дворе есть большая собака, выполнить настройку датчика, чтобы он на нее не реагировал, вряд ли получится
Освещенность
Следующая настройка – порог освещенности, обозначенный на корпусе «LUX». Данный параметр необходим для того, чтобы настроить датчик на включение света только при наступлении темноты. К примеру, зачем освещению включаться при обнаружении движения в светлое время суток, все равно это ничего не даст. При первой настройке рекомендуется выставить максимальное значение LUX и при наступлении вечера отрегулировать подходящее время, при котором будет срабатывать сенсор.
Если на Вашем детекторе нет регулятора LUX, то можно дополнительно подключить датчик освещенности. В этом случае получится все равно настроить прожектор, чтобы он включался только ночью.
Время задержки
Ну и последний параметр – задержка включения, обозначенный «TIME». Время настраивать легче всего, диапазон может колебаться от 5 секунд до 10 минут. Тут Вы уже сами должны решить, на какое время лучше выставить задержку. Существуют датчики, у которых при каждом новом включении время задержки увеличивается. При первоначальной настройке рекомендуется выставить данный регулятор на минимальную отметку, чтобы можно было быстро выполнять проверку параметров.
Также немного полезной информации вы можете узнать, просмотрев данное видео:
Вот и все, что хотелось рассказать вам о том, как настроить датчик движения для освещения. Такие детекторы можно устанавливать не только на улице, но даже и в квартире, к примеру, на лестничной площадке в подъезде. Надеемся, что предоставленная инструкция по настройке детектора с двумя и тремя регуляторами была для Вам полезной!
Будет интересно прочитать:
Разновидности датчиков присутствия и движения
Несмотря на простоту принципа действия, датчики движения различаются по самым различным параметрам. Чтобы полнее понимать картину представленного на рынке ассортимента изделий, нужно знать о них хотя бы в общих чертах. Это позволит оптимально подобрать электронное устройство для своих целей.
Различия по месту расположения прибора:
- внутреннее расположение — как понятно по названию, используется для контроля присутствия человека в помещении;
- периферийное расположение — используется для удаленных от дома объектов (как пример — включение светильников на прогулочной дорожке по мере движения по ней человека или подсветка воды в бассейне при купании ночью);
- расположение по периметру — наиболее часто расположены на столбах оград и срабатывают при приближении людей или машин (удобно для освещения пригаражной площадки).
Различия по принципу срабатывания:
- активного типа — в конструкции есть передатчик и приемник сигнала, при появлении в зоне сигнала человека сигнал поступает в приемник, и он срабатывает;
- пассивного типа — приемник и передатчик в одном корпусе, когда сигнал передатчика попадает на появившийся объект, он отражается и возвращается в приемник, который от этого срабатывает.
Различия по типу сигнала:
- ультразвук — используется звук высоких, неслышимых ухом частот;
- микроволны — используются радиоволны сверхвысоких частот;
- инфракрасное излучение — использование тепловых волн (света инфракрасного спектра), именно такие датчики наиболее просты и поэтому распространены.
Различия по источнику срабатывания:
- теплового типа — срабатывание происходит при изменении температуры на сенсоре датчика (попадает отраженный инфракрасный луч передатчика или тепловое излучение живого объекта);
- звукового типа — срабатывание происходит при обнаружении сенсором колебаний воздуха на звуковых частотах;
- частотно-колебательного типа — сенсор датчика реагирует на частотные колебания и изменение магнитного поля, вызываемого движением в зоне действия прибора.
Различия по конструкции элементов:
- моноблочные — электронное устройство исполнено в виде одного монолитного корпуса;
- двухкорпусные — при такой конструкции приемник и передатчик разнесены в разные корпуса и устанавливаются на удалении друг от друга;
- многоблочные — в состав устройства входит целый комплекс приемников и передатчиков (иногда даже разного типа), который работает в единой связке.
Различия по типу монтирования:
- накладного типа — монтируются на вертикальной поверхности стен;
- потолочного типа — монтируются на горизонтальных поверхностях потолка снизу;
- врезного типа — монтирование внутри поверхностей стен или потолка.
Установка датчика своими руками
Схемы подключения
Если домашний мастер владеет минимальным опытом монтажа домашней электропроводки, то установить датчик движения своими руками не вызовет особых затруднений. При возникновении сомнений лучше изучить сопроводительную документацию. Как правило, производитель указывает схему подключения датчика движения к прибору освещения. В некоторых случаях в схему подключения встраивают дополнительный выключатель. Им пользуются, если нужно временно отключить прибор. Ниже представлены две схемы подключения ИДД к лампе.
Важно правильно выбрать место установки прибора. Это во многом зависит от вида его исполнения
Он может быть потолочным, угловым или проходным вариантом модели
После этого надо определить, какое количество провода понадобится для монтажа датчика
Он может быть потолочным, угловым или проходным вариантом модели. После этого надо определить, какое количество провода понадобится для монтажа датчика.
Если нужно крепить прибор к потолку или стене из монолитного или сборного бетона, то нужно запастись перфоратором и дюбелями. Для крепления ИДД к дереву понадобятся шуруповёрт и шурупы.
Перед установкой прибора надо продумать вид прокладки проводов: это будет скрытая или открытая проводка. Соответственно, нужно будет подготовить соответствующий инструмент и материалы.
Дополнительная информация. В некоторых моделях встречается четвёртая клемма, обозначенная литерами «РЕ». Она предназначена для подключения защитного заземления. Клемму ни в коем случае нельзя путать с рабочим нулевым проводом «N».

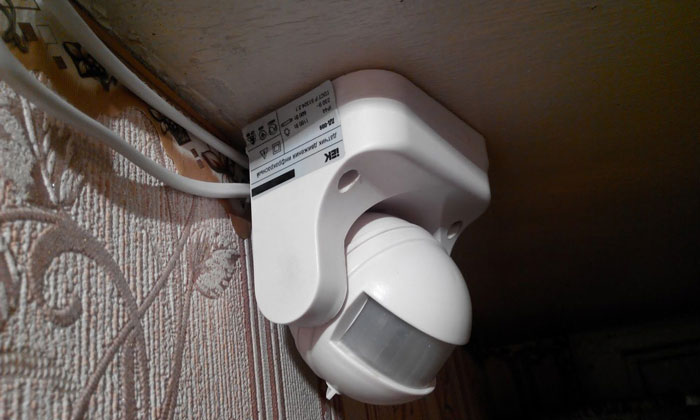

Проверка и настройка датчика после установки
После подсоединения датчика достаточно провести ладонью перед экраном. Он мгновенно отреагирует включением света. В противном случае нужно внимательно пересмотреть правильность соединения проводов.

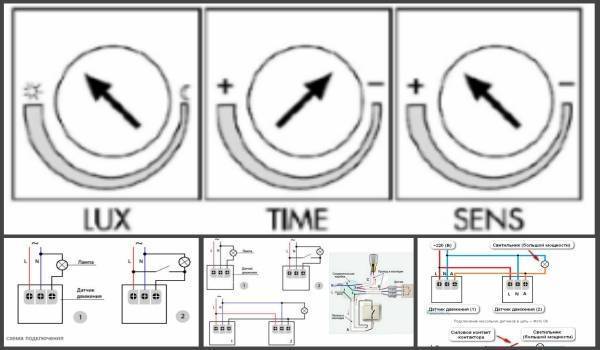

Настройка датчика состоит из нескольких несложных операций. На корпусе расположены три регулятора в виде поворотных кнопок со шлицами под отвёртку. То, как с их помощью настраивают и производят регулировку датчика движения для включения света, указано ниже в отдельной главе данной статьи.
Регулировка ИК-сенсора
Современные датчики движения имеют два или три регулятора.
Первый — «SENS» предназначен для управления чувствительностью прибора. Меняя положение можно установить размер объекта, на который будет реагировать сенсор, расстояние до объекта.
Второй — «TIME» определяет длительность свечения лампы после срабатывания автомата. Можно выставить несколько секунд. Специалисты советуют ставить 1-2 минуты, чтобы исключить постоянное срабатывание прибора.
Третий — «DAY LIGHT» регулирует время работы сенсора в зависимости от светового дня. Возможно включение прибора только в темное время, или в любое время суток.
Пользователь определяет положение регуляторов опытным путем. Сами датчики могут двигаться вверх-вниз, вправо-влево в зависимости от модели. Это позволяет определить оптимальный угол наклона и территорию охвата прибором.

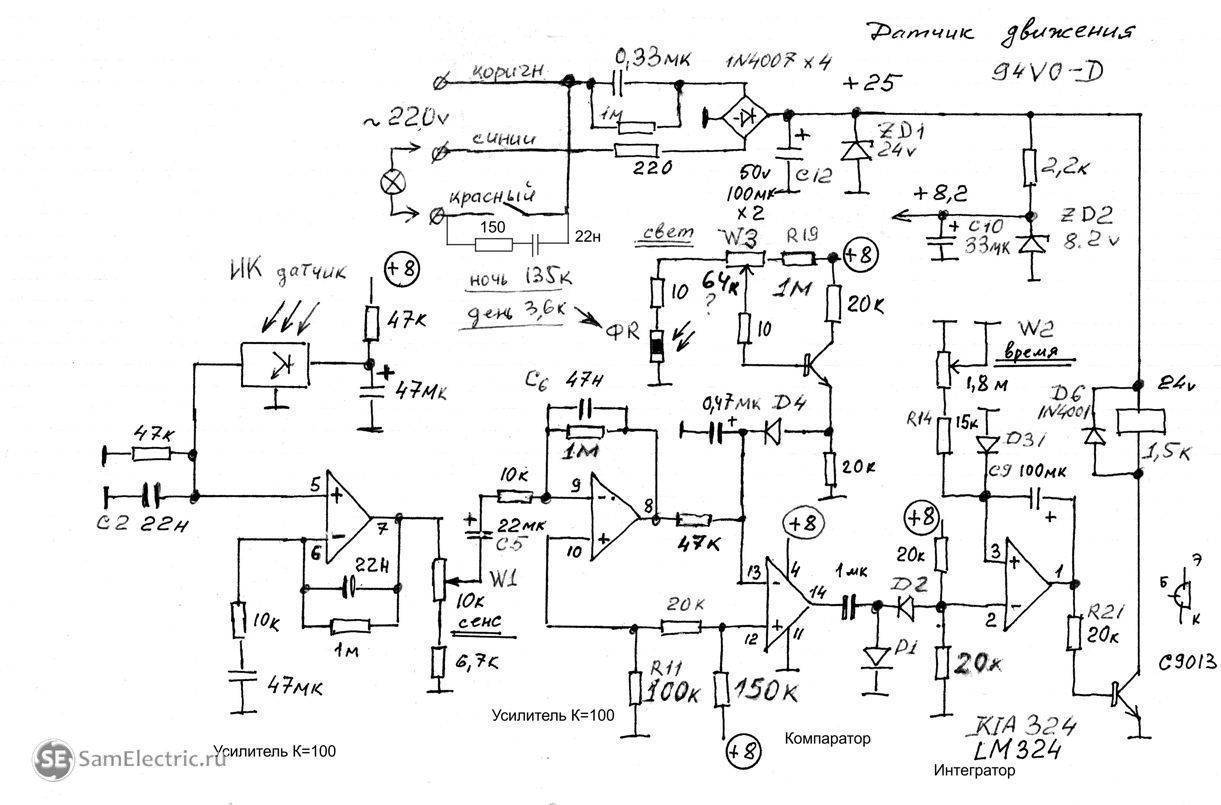

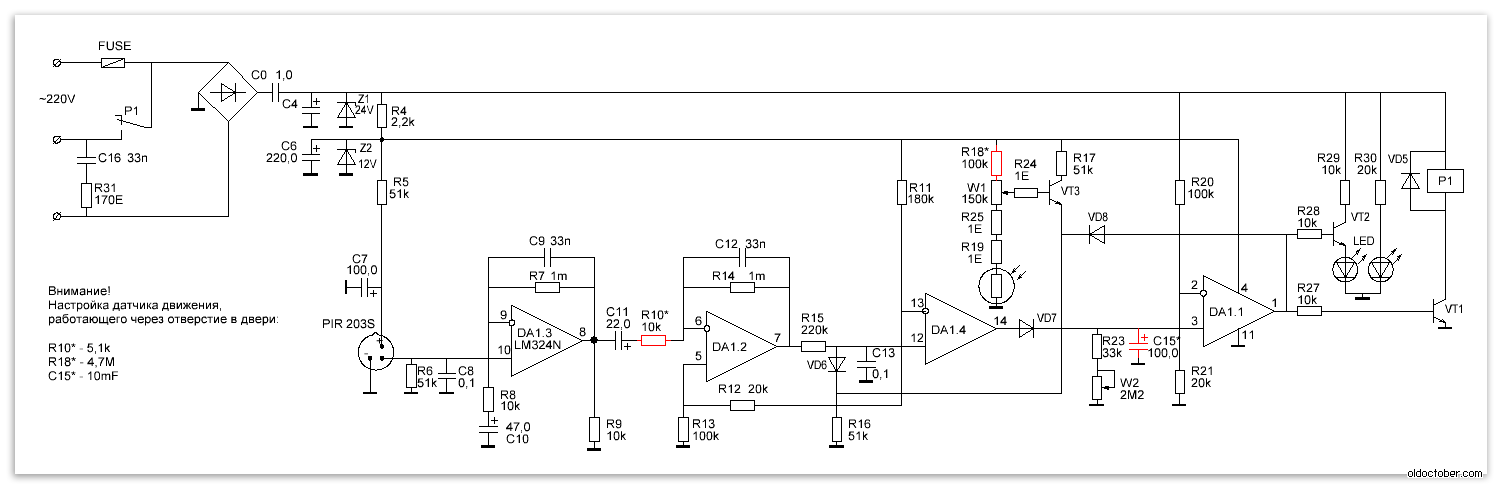

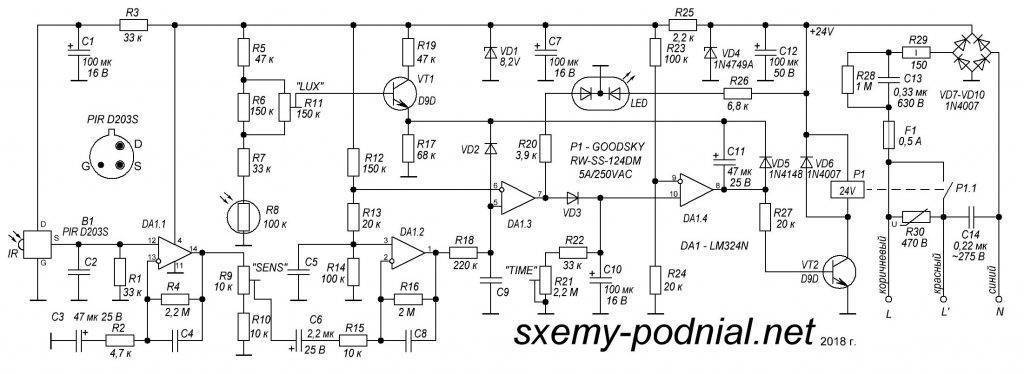

Схемы сборки

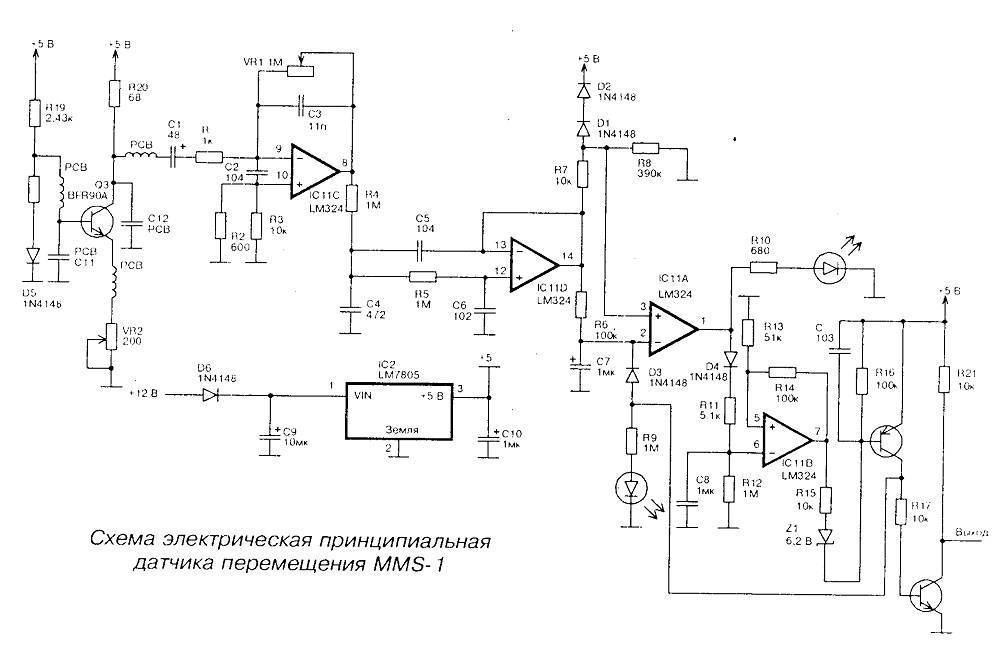

Это можно использовать и в системах сигнализации. Один из вариантов — это использование специального термовыключателя, который будет отключать кофеварку. Это объясняется дешевыми комплектующими, простой схемой сборки, отсутствием дополнительных сложных настроек, широким температурным диапазоном работы. Схемы сборки Микроволновый Для контроля открытых пространств и контроля наличия объектов в нужной зоне, существует емкостное реле.
Схема 3. Все работы ведутся только после снятия общего напряжения В.
Видео 2. Провод МГТФ используется для подключения датчика фторопластовая изоляция.
Подключение проводов делаем следующим образом: провод фазы питающего кабеля подключаем вместе с фазным проводом от датчика коричневый и белый.
Статья по теме: как открыть электролабораторию до 1000v
2 Монтаж и подключение “умного” прожектора
К каждому прожектору должна прилагаться инструкция с описанием как его подключить. Но даже если ее не оказалось, подготовить осветительный прибор к работе будет достаточно просто. Все электромонтажные работы в уже имеющейся сети следует проводить при отключенной электроэнергии (выключенном щитке).
Фиксируем прожектор на выбранном месте установки посредством крепежных элементов на его корпусе либо специального кронштейна, поставляемого в комплекте. Для подключения к электрической сети используем провод ПВС либо ШВВП. Он должен быть 3-жильный, если прожектор будет подсоединяться к заземлению. Если нет – достаточно 2-жильного. Сечение провода должно быть не менее 0,5 мм 2 для светодиодного осветительного прибора. Для галогенового может потребоваться кабель большего сечения – это зависит от мощности его лампы.
Если вблизи прожектора есть розетка с подводящими проводами подходящего сечения, способными выдержать нагрузку, то можно воспользоваться ей. Достаточно отмерить у кабеля нужную длину и подсоединить к нему вилку либо напрямую подключить его к контактам розетки. Но обычно провод приходится тянуть до ближайшей распредкоробки электросети. Идеальное решение в любом случае – проложить кабель до щитка дома и подсоединить в нем через автоматический выключатель, рассчитанный на 6–10 А и установленный отдельно специально для прожектора.
Подключение светильника
При протягивании провода по постройкам прокладываем его в гофротрубе с внутренним диаметром 16–20 мм, которую крепим к стене. Если надо кабель завести на большое расстояние или на столбе, способ следует использовать воздушный или подземный.
Самое простое подключение прожектора с датчиком движения, который встроен или жестко закреплен на корпусе осветительного прибора. В этом устройстве датчик и лампа уже подсоединены друг к другу. Надо всего лишь открыть крышку контактной коробки прожектора, завести внутрь провод через предназначенное для этого отверстие и подключить его в соответствии с цветовой и буквенной маркировкой:
- черный либо синий к такому же проводу и клемме со значком 0 или N – это ноль;
- красный либо коричневый к Ф или L – это фаза;
- желто-зеленый к клемме с 3-я черточками и палочкой сверху – это заземление.
Установка осветительного прибора
У некоторых осветительных приборов отрезок кабеля уже подсоединен и выведен из корпуса прожектора. Коммутируем его со своим проводом согласно цветовой маркировке, лучше через отдельную клеммную коробку, закрепленную рядом.
Если датчик установлен отдельно, то придется еще тянуть кабель между ним и прожектором, а также правильно подключить их. В этом случае тоже надо следовать цветовой маркировке. Главное, не ошибиться с подсоединением датчика, иначе его можно сжечь. Его коричневый провод (обозначение клеммы – L) подключаем к фазе, а красный (контакт A) – к одному из выводов прожектора. Второй проводник светильника и синий датчика (клемма N) подсоединяем на ноль.
