Как определить обрыв электропроводки в стене под штукатуркой

Самостоятельное обнаружение обрыва в скрытой проводке

В помещениях, где скрытая электропроводка проектировалась и устанавливалась с соблюдением общепринятых правил устройства электроустановок, проблемы возникают крайне редко. Однако обрывы все же случаются. Большинство бытовых и промышленных приборов работает от электрической сети, и когда внезапно пропадает электричество, рушатся все запланированные дела. Поэтому, чтобы быстро устранить возникшую проблему, каждому полезно знать, как найти обрыв проводки, скрытой в стене.

Основные причины обрыва

Чаще всего обнаружение проблемы происходит в месте соединения скрытой проводки, приходящей на выключатель, розетку или распределительную коробку. Это самый распространенный случай, при котором поиск обрыва проводки не займет много времени. Возникает ситуация, когда нужно просверлить или продолбить стену, чтобы повесить карниз, картину или что-то еще и случайно повреждается скрытая проводка. Иногда нарушается только изоляционный материал, и обнаружение обрыва происходит не сразу. В основном, подобное случается из-за невнимательности.

Наиболее редкая ситуация, это скрытый обрыв проводки в стене без воздействия внешних факторов. Эта ситуация характерна для старых помещений, в которых скрытая проводка не заменялась с момента постройки.

Обнаружение места обрыва в этом случае является самым сложным. Кабели с годами изнашиваются, случаются перегрузки в сети, обрыв может произойти из-за неисправности устройства защитного отключения. Чтобы самостоятельно произвести ремонт в таких случаях понадобится специальный прибор для обнаружения места обрыва скрытой проводки.

Кроме того, участки, где скрытая проводка соединяется методом обычной скрутки, со временем начинают перегреваться и контакт обрывается. При прокладывании скрытой электропроводки использование такого соединительного метода недопустимо.

Поиск и устранение обрыва скрытой проводки должен осуществляться при помощи инструментов с заизолированными рукоятками.

Способы обнаружения

Изначально, при обрыве скрытой проводки в доме или квартире, нужно проверить, поступает ли напряжение на счетчик. Для этого нужно отключить автоматы в электрощите, и при помощи тестера измерить напряжение на контактах счетчика. Если напряжение отсутствует, то проблему необходимо искать перед счетчиком. Обнаружение напряжения означает, что обрыв скрытой проводки произошел где-то в доме.

Первым делом нужно точно определить, какой проводник поврежден – фаза или ноль. Сделать это достаточно просто при помощи индикаторной отвертки. Электричество должно быть включено. При осмотре выключателей в положении «вкл» под напряжением находятся оба контакта; в положении «выкл» — 1 контакт. В рабочей розетке под напряжением находится только 1 контакт. Если при проверке фаза присутствует, то произошел скрытый обрыв нулевого кабеля.

Практически во всех помещениях электрическая проводка скрыта в стенах. В этих случаях, после обнаружения неисправного кабеля необходимо установить точное расположение проводника в толще штукатурки или бетона. Далеко не у всех есть схема разводки скрытой электросети дома, поэтому необходимо применять специальный искатель, который значительно ускорит и облегчит процесс. Наиболее простым вариантом, который даст результат с высокой точностью, будет покупка современного прибора. Для домашнего пользования подойдут самые простые средства обнаружения.

1. наиболее популярный способ, который длительное время находился в арсенале каждого электрика, это применение обычного радиоприемника. Прибор настраивается на частоту 100 кГц и проводится вдоль стены, если приемник начинает издавать шум, значит, в этом месте скрыт провод;
2. можно собрать простейший искатель при помощи транзисторов (один полевой, два биполярных), светодиода и резисторов. При обнаружении скрытой проводки в стене на приборе загорается лампочка;
3. для этих целей подойдет слуховой аппарат старых образцов. На устройстве выставляется режим «телефон», в котором прибор станет чувствительным к электромагнитным колебаниям. Далее процедура аналогична, при обнаружении кабеля появятся шумы;
4. микрофон, подключенный к оборудованию, позволяющему снимать сигнал и воспроизводить, также можно использовать для обнаружения скрытой проводки.

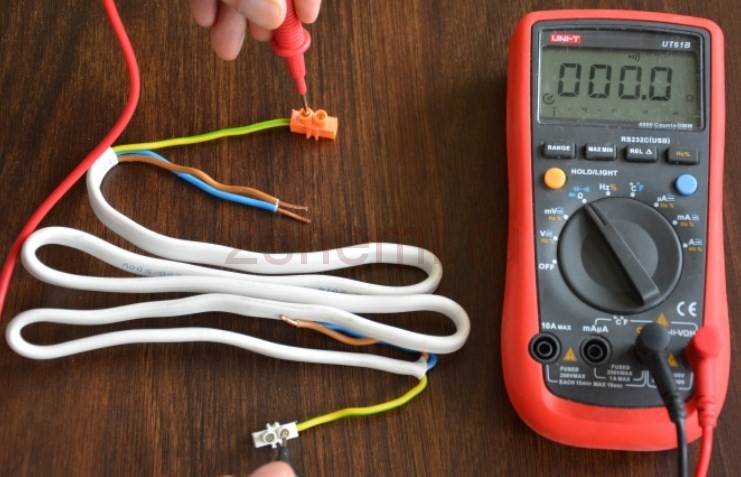

Двойные клеммы WAGO с рычажным фиксатором, остановленные на концах удлинителя, снимут все проблемы быстрого соединения с тестируемым проводом. При подключении к скруткам удобнее будет иметь на конце зажим-«крокодил».

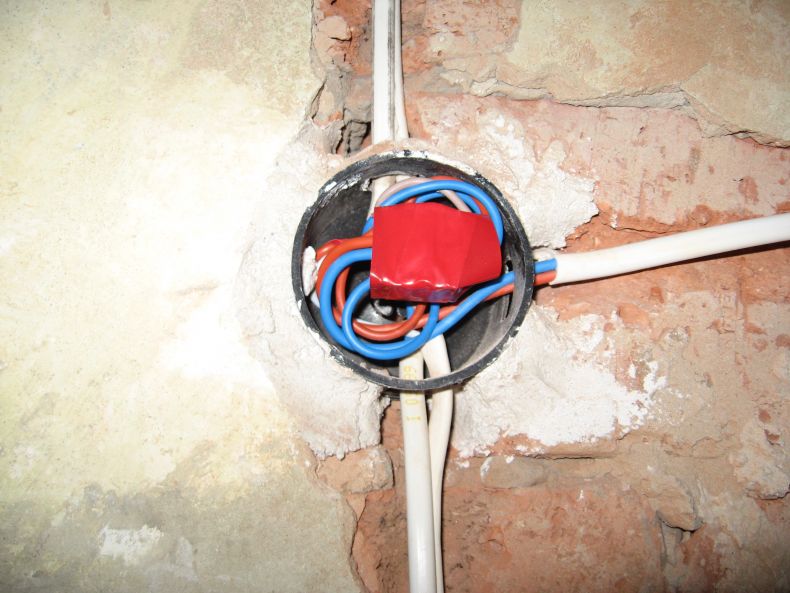

Первым начинают прозванивать участок от щита до распределительной коробки. Для этого в коробке иногда приходится разбрирать выполненные там контактные соединения

Важно – перед разборкой необходимо запомнить (зарисовать, снять на камеру мобильника) то, как провода были подключены. Все это будет не столь сложно, если изоляция проводов имеет цветовую маркировку (синий – всегда нулевой, зелено-желтый – заземление, фаза может иметь различный цвет, но обязательно отличающийся от указанных). Если цветовой маркировки нет, то придется подписать провода, например, наклеив на них полоски малярного скотча

Если цветовой маркировки нет, то придется подписать провода, например, наклеив на них полоски малярного скотча.

Качественно, по всем правилам выполненные скрутки, конечно, лучше не разбирать – достаточно просто найти место, которого можно коснуться щупом при прозвонке.

Прозвонку каждого из проводов кабеля производят отдельно – получается, чтобы проверить участок предстоит выполнить два или три (при наличии заземляющего проводника РЕ) промера. Если все провода в норме, участок принимается за исправный. Желательно сразу, параллельно с прозвонкой, составлять схему, если ее ранее дома не было – она может еще пригодиться впоследствии. На схеме отмечается, что участок исправен, и переходят к следующему.

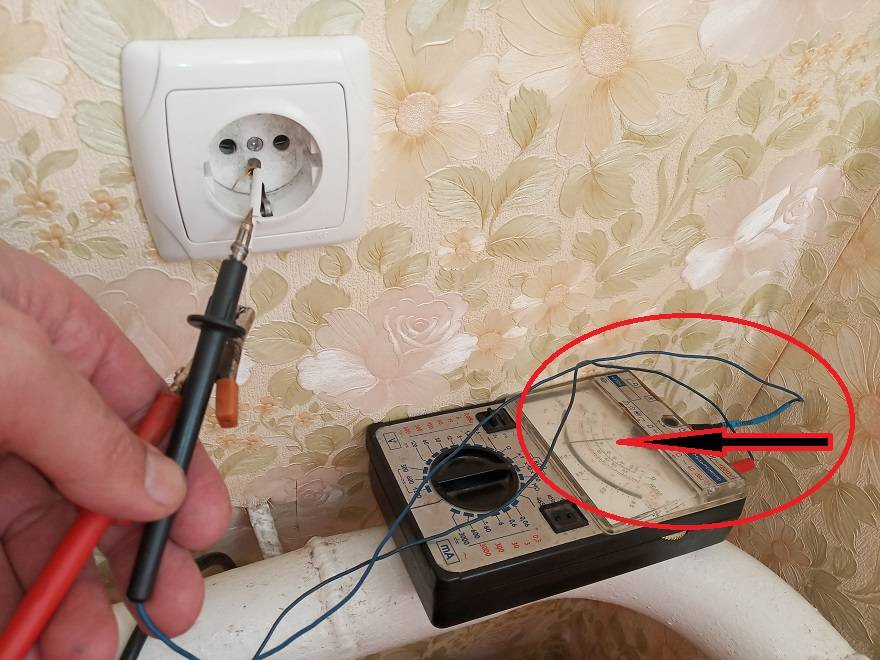

Обычно следующим идет кабель от распределительной коробки к розетке. Понятно, что розетку лучше заранее разобрать, чтобы получить доступ к контактам. Заодно – проверить и подтянуть контакты на клеммах.

Если же подключение розеток выполнено, минуя распределительные коробки, то получается и вовсе один прозвон, чтобы убедиться в целостности линии. Правда, если к розетке подходят два кабеля, то один из них, как уже говорилось выше, уходит на другую розеточную группу. Его следует отсоединить, чтобы проверить этот участок отдельно.

При проверке линии освещения приходится прозванивать чуть больше. Отдельно – линию питания от щита до коробки. Далее – нулевой провод от коробки до светильника (и провод РЕ, если он имеется). Затем – фазный провод от коробки до выключателя, затем – участок от выключателя до светильника.

Но в любом случае, как правило, вся проверка на ранее локализованной аварийной линии ограничивается прозвонкой двух-трех участков кабеля. И рано или поздно будет выявлен тот провод, на котором произошел обрыв. Следует проверить его несколько раз, чтобы убедиться в правоте своих умозаключений. Например, отсутствие проводимости может быть вызвано просто плохим прижимом щупа мультиметра к оголенному концу провода. Но после нескольких попыток «упрямое молчание» прибора все же докажет, что оборванный проводник найден.

Поиск точного места обрыва

Это, пожалуй, наиболее сложный этап проведения диагностики. И без специальных приборов зачастую желаемого результата не добиться.

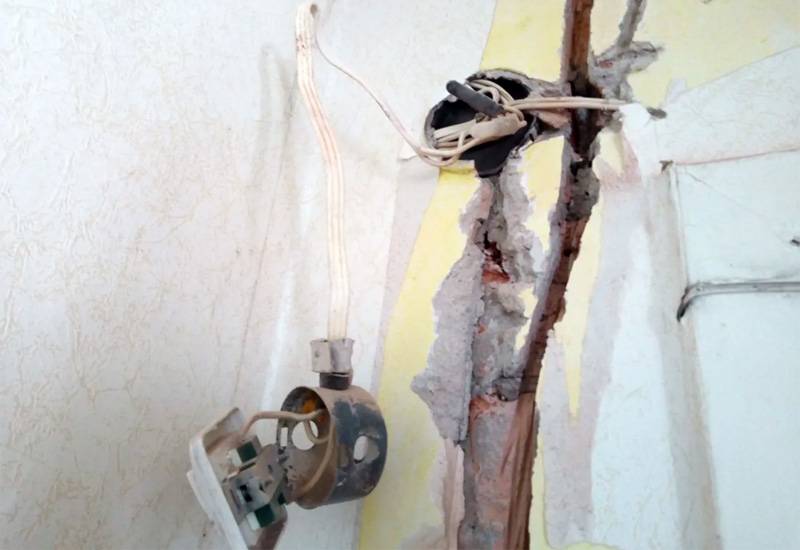

Участок стены, в котором находится поврежденный кабель, необходимо тщательно обследовать визуально. Не исключено, что причиной стало механическое повреждение проводки – об этом уже говорилось.

Следует и сразу принять решение – будет ли заменяться весь участок проводки, либо в планах – отыскать место обрыва и постараться срастить проводник.

В том случае, если дефект, с большой долей вероятности, образовался по причине ветхости давно проложенных проводов, то лучше даже не морочить голову, а менять весь поврежденный участок (в идеале – и вовсе всю проводку в доме или квартире, но это уже требует капитального подхода). Нет никакой гарантии, что после проведения восстановительных работ аналогичный дефект не появится вновь, рядом с местом выполненного сращивания.

Поиск точного места обрыва

Лучше всего вести этот поиск с помощью специальной аппаратуры. Если нет собственной, можно взять в аренду.

Очистка стен

Для ускорения поиска места обрыва и повышения точности по возможности следует очистить часть стены от штукатурки вдоль предполагаемой трассы прохождения провода.

Мультиметр

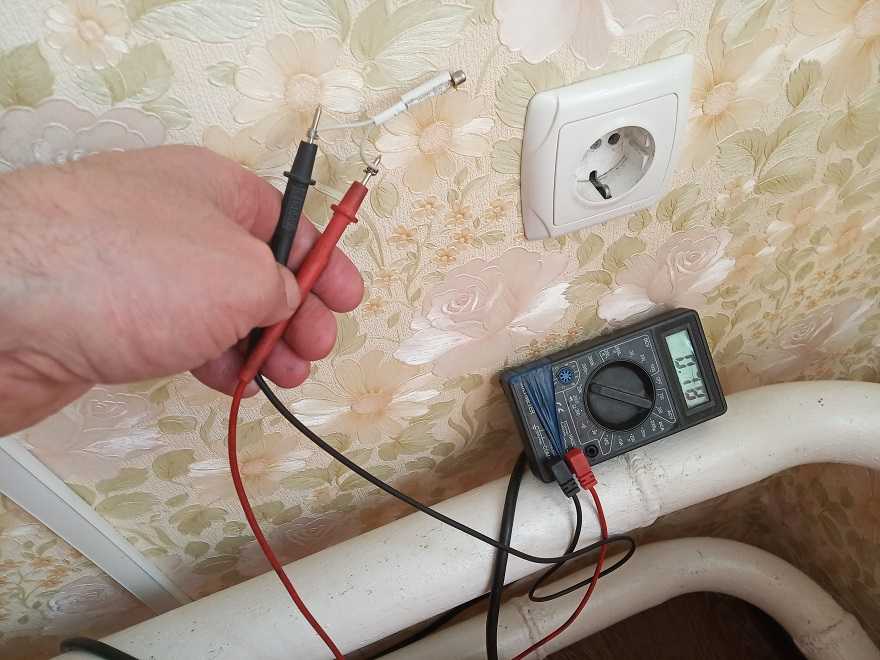

С помощью мультиметра можно найти лишь тот участок проводки, в котором произошёл обрыв. Точная локализация возможна только с помощью специальных приборов. Но иногда и этой общей информации достаточно для того, чтобы принять решение о замене участка провода от одной доступной клеммы до другой.

Металлоискатель

Металлоискатель довольно точно указывает на расположение провода в стене. Дорогие металлоискатели отличают чёрные металлы от цветных, т. е. медь и алюминий – от гвоздей и арматуры.

ФОТО: avatars.mds.yandex.netИспользование металлоискателя при поиске кабеля в земле

Детектор скрытой проводки

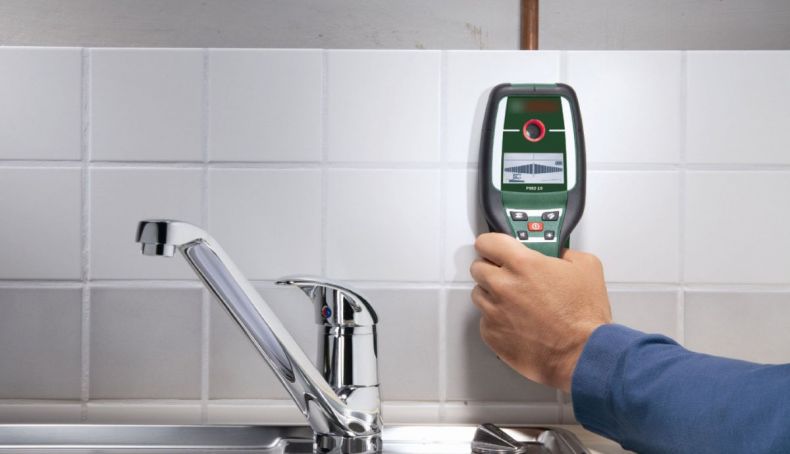

С этим прибором удобнее и быстрее всего искать место обрыва провода в стене. Нужно генератор прибора подключить к кабелю так, чтобы его минусовая клемма была на целом кабеле, а плюсовая – на повреждённом. К распредщиту подключается заземление. Теперь над кабелем нужно пронести приёмник прибора. Он уловит сигнал, который прервётся над местом разрыва провода. Место следует отметить и провести подобную операцию с другого конца кабеля. По двум проверкам уточняется реальная локация обрыва.

ФОТО: sovet-ingenera.comПоиск места обрыва с помощью детектора

Индикаторная отвёртка

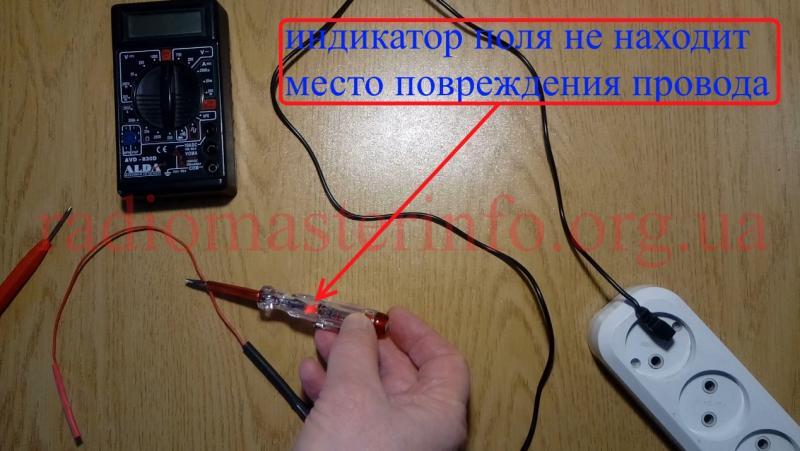

Индикаторная отвёртка является самым простым и самым дешёвым инструментом. Но не самым точным. Она может выдать нулевой провод за фазный, если в нём окажется наведённый потенциал.

Радиоприёмник

Тоже доступный и тоже не очень точный метод поиска. Но с его помощью можно определить зону прохождения проводки. Нужно радиоприёмник настроить на частоту 100 кГц и тихонько проносить его вдоль стены. При приближении к проводам приёмник начнёт шуметь и трещать. Точность индикации – до 10 см.

Микрофон

Акустический метод поиска предполагает наличие микрофона. Даже медицинский стетоскоп можно использовать. Если в монтаже имеется дефектный искрящий контакт, то его треск будет зафиксирован микрофоном. Над дефектным участком разряды звуковых частот будут максимально громкими.

Что делать с оборванным кабелем

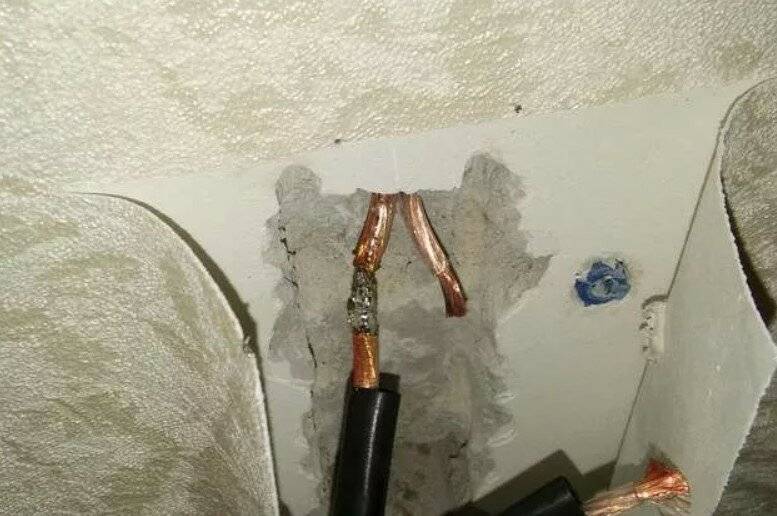

Как найти кабель, мы уже разобрались. Искомый повреждённый провод найден, и появляется вопрос, что с ним делать? Если после обжима клеммных соединений ничего не исправилось, значит проблема где-то в толще стены. Поэтому придётся решать, с какой целью и как вы будете действовать далее: будете ли вскрывать штукатурку для поиска места обрыва и его ремонта или просто замените этот отрезок проводника с минимальными потерями для вашего интерьера. Второй вариант, как правило, более предпочтителен, потому что вскрытие займёт гораздо большую площадь, чем прокладка нового кабеля.

Для поиска провода вам потребуется зубило и молоток. Нужно действовать предельно аккуратно и, разумеется, при отключённом питании. Выбивать штукатурку нужно, немного отступив от предполагаемой трассы, чтобы не наделать ещё больше повреждений. Длину штробы нужно определить такую, чтобы хватило размаха для ремонта, то есть для устранения повреждённого участка, зачистки и установления перемычки с помощью паяльника. Делать скрутки в толще стены не рекомендуется, так как это ненадёжное соединение. Пайка в этом случае – правильный выбор, и к ней следует добавить двойную изоляцию, лучше термоусадкой.

Ремонт проводки нужно проводить, соблюдая технику безопасности.

Пошаговая инструкция ремонта фазного кабеля:

1. Отключаем проводник с фазой.
2. Освобождаем от штукатурки на стене участок 150—200 мм от центра обрыва кабеля.
3. Перфоратором сверлим в стене отверстие по размеру ответвительной коробки, в которой будем соединять поврежденный участок.
4. Разводим концы оборванного проводника.
5. Закрепляем на алебастр коробку, вставляем в нее провода, правильно соединяем, фиксируем изоляционной лентой. Подробные ответы на вопрос смотрите в этом видео:

Если нужно заменить нулевой кабель, сначала отсоединяем нуль от шины, присоединяем к нему фазу. Затем устанавливаем разветвительную коробку и соединяем проводку.

Если кабели находятся в корпусе из трубок, их нужно вынуть и протянуть в корпус новые с помощью специального приспособления.

Профилактические меры по предотвращению КЗ

Большинство коротких замыканий и вызванных ими пожаров возможно избежать. Для этого следует руководствоваться простыми правилами:

1. Не перегружайте по мощности (току) электропроводку. Подбирайте сечение кабелей и проводите прокладку в соответствии с требованиями ПУЭ.
2. Периодически осматривайте электрощит, розетки и выключатели. Запах гари, дым, искрение и треск — предвестники замыкания и пожара.
3. Замените старые автоматические выключатели новыми. Особенно если ревизия щитка не проводилась с советских времен.
4. Если используете на вводе в квартиру плавкие пробки, то ни в коем случае не ставьте на них так называемые жучки. Даже если знакомый электрик «100 раз так делал и все нормально было». Лучше всего замените пробки автоматами.

Короткое замыкание относится к тем неполадкам, которые проще предупреждать, чем исправлять последствия. Любая проводка, различные устройства и щитки нуждаются в периодическом осмотре специалиста. Соблюдение этого правила обеспечит долгую и безопасную работу электрооборудования.

Если избежать КЗ не удалось, то необходимо задуматься о его причинах. Старая, слишком тонкая и поврежденная животными проводка подлежит замене. Сырая — просушиванию и дальнейшему испытанию профессиональным электриком при помощи мегомметра или более совершенных приборов.

Как найти обрыв провода в кабеле: причины и разновидности повреждений электропроводки

Если провода заложены в стене, это еще не значит, что они защищены от повреждений и нарушения целостности изоляционного слоя. При возникновении проблем можно не только остаться без электроэнергии, но и стать участниками пожара. Для восстановления подачи тока и устранения неполадки требуется знать, как найти обрыв нуля в скрытой проводке и фазы, как исправить проблему с минимальными финансовыми и физическими затратами.

Способы поиска обрыва

Кабелеискатель Fluke 2042 (приёмник + передатчик)

Существует индукционный и акустический способ определения обрыва в скрытых коммуникациях. Для их реализации потребуются следующие инструменты:

• наушники (головные телефоны);
• акустический сигнализатор;
• генератор, который соединяют с проводом.

С помощью вышеописанных приспособлений во время поиска внимательно прослушивается проводка, скрытая в стене. Как только поврежденное место будет обнаружено, в наушниках раздается резкий и выраженный щелчок

Для работы важно правильно настроить оборудование на ту частоту, которая необходима

Суть индукционного способа заключается в подключении к силовому кабелю генератора. Как только на нем будет установлен уровень нагрузки, тестирование будет проводиться аналогично предыдущему способу, при помощи сигнализатора и наушников. Отличие заключается в том, что в наушниках будет слышен звук в течение всего времени поиска, а при нахождении места обрыва он усилится.

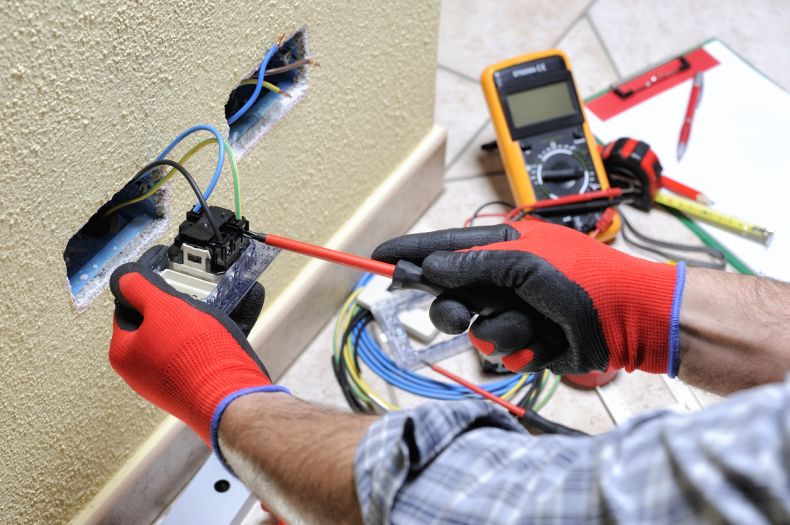

Инструменты, применяемые при ремонте электропроводки

Для того, чтобы выполнить ремонт электрической проводки своими руками необходимо наличие следующих основных инструментов:

1. Указателя напряжения или мультиметра, любым из этих приборов можно проверять напряжение.
2. Плоскогубцев, рукоятки которых имеют изоляцию. Плоскогубцами скручиваются провода в распределительных коробках.
3. Отвертки, с помощью которой при необходимости можно откручивать или поджимать клеммные зажимы защитных аппаратов (автоматов, УЗО и других).
4. Изолирующей ПВХ-ленты, которой изолируются оголенные части проводов после ремонта.

Инструмент необходимый для поиска и устранения неисправностей электропроводки.

Еще одним незаменимым прибором, необходимым каждому, даже начинающему электрику, является так называемая «прозвонка». В приборе есть обычная батарейка, лампочка, соединительные провода и зажимы, которые подключены последовательно. Изготовление своими руками этого устройства несложно.

«Прозвонка» позволяет с легкостью проверять целостность проводов, особенно это касается скрытых электропроводок.

Народные и дедовские методы поиска

Хорошие приборы для обнаружения скрытой проводки стоят больших денег. Поэтому нет смысла их приобретать, если необходимо проделать пару отверстий в стене. Отыскать проводку в домашних условиях возможно с помощью дедовских или народных способов.

Эти методы не отличаются большой точностью и надежностью результатов. Зато позволяют определить кабель, используя подручные средства. Для народных способов обнаружения потребуются такие устройства, как:

• слуховой аппарат;
• радиоприемник;
• компас;
• смартфон.

Дополнительная информация. Если необходимо отыскать распределительную коробку, от которой расходятся провода, можно обойтись без приборов. Понадобится отвертка с монолитной рукоятью. Коробка представляет собой пустую полость. Если простукивать отверткой стену, то там, где сплошной бетон — звук будет глухим, а где коробка — звонким.

Обнаружение кабеля слуховым аппаратом

Старые модели слуховых аппаратов способны достаточно эффективно обнаруживать замурованные в стены кабели. К примерам таких устройств относится АК-1. Прибор дополнен функцией «телефон». Она предназначена для того, чтобы люди со слабым слухом могли без лишних помех разговаривать по телефону.

Слуховой аппарат “АК-1”

Поиск радиоприемником

Способ по принципу детектирования провода похож на предыдущий. Антенны радиоприемников улавливают переменные электромагнитные поля с частотой 50 Гц. Поэтому радио способно почувствовать провод с током, находящийся на расстоянии 30-50 мм. Особенно чувствительны дешевые приемники с плохой помехозащищенностью.

Перед поиском в стене следует проверить работу радио на открытом проводе. Например, на том, который питает настольную лампу. Поднесите приемник к проводнику и настройте, чтобы получить максимальную чувствительность. Затем, не меняя параметров приема и громкости, необходимо приступить к поиску кабеля в стене. Искать следует как самим приемником, так и антенной, в зависимости от того, что окажется восприимчивей к помехам.

Дополнительная информация. Радиоприемник способен отыскать короткое замыкание в стене. Провод с предполагаемым КЗ следует отключить от сети. Затем подать на него сигнал с мощного низкочастотного генератора и прослушивать трассу приемником. Короткое замыкание будет в том месте, где пропадет звуковой сигнал от генератора. Подобным образом также возможно найти пробой между фазным проводом и заземлением. Однако способ не сработает, если в линии имеется порыв. Цепь должна быть замкнутой.

Компас

Метод обнаружения скрытой проводки с помощью компаса имеет вполне логичное физическое обоснование. Спрятанный в стене кабель создает переменное электромагнитное поле. Оно взаимодействует с постоянным полем стрелки компаса и приводит ее в движение. Для этого провод не должен быть пробитым, чтобы мог протекать ток, создающий поля.

На деле способ сомнительный. Его можно попробовать, но всерьез полагаться не стоит. В квартирной проводке не протекают достаточно большие токи, чтобы создать мощные электромагнитные поля. Силы, которая действует на стрелку приложенного к стене компаса, недостаточно для ее смещения.

Приложение для смартфона

Существуют приложения для смартфонов, позволяющие превратить девайс в металлоискатель. Для подобного трюка телефон должен быть оснащен магнитным датчиком. Это радиодеталь, которая физически подключена к материнской плате. Без этого элемента никакое приложение не заставит смартфон показать, где проходит кабель.

Если начинка телефона оснащена датчиком полей, то способ имеет право на жизнь. Его эффективность зависит от глубины прокладки кабеля и таланта программистов, разработавших приложение.

Поиск проводки профессиональным прибором с достаточно большой точностью гарантирует, что вы не повредите кабель в стене. Детектор должен быть хорошего качества, а вам необходимо уметь им правильно пользоваться. Подобных устройств достаточно на рынке, их поиск не составит труда.

Поиск проводки с помощью смартфона

Однако нет смысла покупать профессиональное оборудование, если требуется сделать несколько отверстий. В такой ситуации проще воспользоваться дедовскими или народными способами поиска. Но стоит понимать, что они не могут на 100% гарантировать, что вы не попадете сверлом в провод и не повредите его.

Как определить скрытую проводку при помощи подручных средств?

1. С использованием радиоприемника старого образца, который поддерживает частоту 100 кГц. (СВ, ДВ). Для начала следует обеспечить нагрузку электросети в комнате, которую необходимо проверить, а также в соседних комнатах. После чего включить радиоприемник и перемещать его вдоль стен. Устройство будет сигнализировать на электропроводку шумами и потрескиваниями.
2. При помощи современных проигрывателей оснащенных микрофоном. Принцип работы такой же как у радиоприемника, только водить вдоль стены нужно микрофоном.
3. Выявить наличие электропроводки можно и простым компасом. Он отреагирует на электрическое поле в проводке. Перепроверить полученный результат можно обесточив провода. Повторное сканирование позволит отличить электропроводку от арматуры.
4. Радиолюбителям подойдет и данный способ — при помощи униполярного транзистора КП103 (и ему подобных) либо зарубежного аналога — 2SJ144. Контакты истока со стоком прикрепить к пульсовым щупам тестера не соблюдая полярность. Рукоятки щупов смотать липкой лентой. Перед проведением проверки следует нагрузить проводку. Устройство будет сигнализировать на появившееся электрическое поле возрастанием сопротивления. При этом не стоит прикасаться прибором к стене. Для осуществления такой проверки потребуется определенная сноровка.

Причины неправильной укладки проводов в стене

Тяжёлые последствия, которые получаются от незнания места расположения электропроводки являются следствием халатности при её монтаже.

• Всевозможные СНиПы описывают ряд требований, по которым должен производиться монтаж электропроводки в помещениях различных типов и назначений.
• Одно из основных требований обязывает прокладывать идущие от распределительной коробки провода строго под углом 90°.
• Однако на практике далеко не каждый электромонтажник выполняет данные требования, стараясь сделать прокладку электропроводных магистралей как можно быстрее и легче для себя.

Вторая причина — это привлечение к выполнению электромонтажных работ непрофильных специалистов, которые прорезают штробы в стенах, не соблюдая строго вертикального или горизонтального направления.

В дальнейшем это может стать сюрпризом для тех, кто в дальнейшем будет сверлить эту стену и наткнется на кабель, таким образом столкнувшись с проблемой вскрытия стены и дальнейшего восстановления пробитого кабеля. Что является крайне трудозатратным никому не приятным процессом.

Причины возникновения неисправностей

При соблюдении правил эксплуатации электрокоммуникаций, они могут исправно служить в течение десятков лет. Но на практике довольно часто встречаются повреждения электросетей, которые могут быть вызваны разными причинами.

К таким факторам относятся:

• Долговременная эксплуатация кабеля. Проводка может безукоризненно функционировать в течение многих лет, однако после определенного временного лимита она начинает разрушаться. В этом случае в сети рассыпаются скрутки и проявляются утечки, которые регулярно выбивают УЗО (его отсутствие сказывается на усилении утечек). Рано или поздно такие нарушения приводят к перебоям, а затем и к полному прекращению подачи электротока.
• Механическое повреждение. Не зная схемы прокладки электросетей, при высверливании отверстий и забивании гвоздей в стене легко можно задеть провод, вызвав его обрыв, а иногда и короткое замыкание. Порой незначительное механическое повреждение дает отложенный эффект: в этом случае целостность жилы может нарушиться не мгновенно, а спустя несколько месяцев или даже год.
• Бракованный провод или некачественно выполненный электромонтаж. Поврежденные кабели имеют тенденцию к постоянному нагреву, что может привести к фатальным последствиям. После внезапного скачка напряжения такие жилы могут оборваться.
• Некорректное использование переходников. Сбои в работе электропроводки могут быть вызваны неправильной эксплуатацией удлинителей или тройников. Это может случиться, если к устройству подключается несколько высоко-мощных бытовых агрегатов, например, стиральная и посудомоечная машины.

При некорректном применении переходника кабели, которые идут от него, подвергаются перегреванию и повышенной нагрузке, что может привести к расплавлению изоляции.

Во всех случаях необходимо выявить место повреждения кабеля, чтобы незамедлительно устранить повреждения.

Как найти проводку в стене без прибора

Конечно же, раньше для обнаружения проводки в стене обходились без приборов, при этом безопасно находили всю линию электросети под обоями, плиткой и штукатуркой. Как это делали наши деды и прадеды?

Предоставляем к Вашему вниманию три наиболее простых варианта, который позволят самому найти проводку.

Если намечается капитальный ремонт.

Срываете обои и осматриваете стену в хрущевке (либо в доме). Обычно штробы для скрытой электропроводки немного выделяются цветом от остальных участков поверхности, да и на ощупь шпаклевка будет более шершавой.

Радиоприемник.

Берете обыкновенный радиоприемник, настраиваете на 100 кГц и подводите к необходимой зоне. В месте, где проходит ток, приемник начнет сильнее шуметь.

Использование микрофона на магнитоле.

Альтернативный вариант по отношению к радиоприемнику – использование микрофона на магнитоле. Включаем микрофон и аккуратно ведем его вдоль поверхности. Появился шум либо треск – Вам удалось найти приблизительное место нахождения трассы.

Как найти обрыв провода в стене своими руками

Обрыв кабеля в скрытой электропроводке – неприятность, которая случается не слишком часто, но заставляет потратить массу времени, нервов и сил на ее поиск и устранение. Ощутимо она ударит и по карману, ведь надо найти в стене поврежденный участок, добраться до него, отремонтировать и заделать снова.

За эту работу придется отдать специалисту ощутимую сумму. Сэкономить можно в том случае, если с поиском и устранением неисправности вы сможете справиться самостоятельно.
Поиск обрыва скрытого провода, независимо от причины повреждения и используемых для поиска приборов, производится в следующем порядке:

• Перед тем, как искать место повреждения кабеля, обесточьте проводку.
• Иногда для снижения уровня сопротивления изоляцию провода прожигают.
• Для поиска можно прибегнуть к акустическому или индукционному способу, а также воспользоваться транзисторным приемником или обычным бытовым мультиметром.
• Профессиональные электрики в своей работе применяют трассоискатели. Эти приборы позволяют не только быстро отыскать электрическую линию, но и найти все токоведущие проводники, а также узнать, под напряжением они находятся или нет. Для большей эффективности отдельные типы таких аппаратов используются вместе с генераторами.

Стоит упомянуть о новейшей технологии электросетей, которая не так давно начала применяться в странах Европы, но в России, к сожалению, пока не практикуется. Особенностью этого монтажа является встраивание в кабельные жилы при прокладке линий маячков (маркеров).

Если в такой сети случится обрыв, то трассоискатель по сигналу с маячка поможет быстро найти место неисправности. Это позволяет сэкономить значительное время и быстро восстановить работоспособность электропроводки.


Акустический метод определения обрыва в скрытой проводке предполагает наличие:

• Генератора, который подсоединяется к проводу.
• Акустический сигнализатор.
• Головные телефоны (наушники).

Во время поиска проводка прослушивается с использованием перечисленных элементов. По достижении места, где находится обрыв электропроводки, в наушниках раздастся резкий щелчок. Для получения результата нужно, чтобы генератор был настроен правильно, на ту частоту, которая необходима.

Индукционный метод поиска обрыва скрытой в стене проводки предусматривает подключение генератора к силовому проводнику. После выставления на генераторе уровня нагрузки тестирование проводится аналогично акустическому методу, с помощью наушников и специального сигнализатора.

Разница в том, что по всей длине линии вплоть до места повреждения в наушниках будет слышен сигнал, который значительно усилится при достижении места обрыва и пропадет за ним.

Итак, мы разобрались, как найти обрыв в проводке. Если вы не располагаете нужными приборами или не уверены, что правильно определите место разрыва кабеля и сможете самостоятельно его заделать, оптимальным выходом из ситуации будет приглашение специалиста по электромонтажу.

Профессиональные электрики имеют опыт подобной работы и располагают необходимым электрооборудованием, а значит, в течение достаточно короткого времени смогут найти неисправность и устранить ее.

Преимущества скрытого монтажа проводки

Скрытая проводка подразумевает прокладку электрических кабелей в штробах – специальных нишах в стене, которые сверху замуровываются штукатуркой. Такой тип монтажа получил популярность благодаря следующим преимуществам:

1. Приятному внешнему виду. Все кабеля скрыты, на стену можно клеить обои, различную плитку и другие декоративные элементы.
2. Надежности в эксплуатации. Скрытая проводка защищена от внешнего воздействия. Домашние животные и дети повредить ее не могут. Отсутствует риск порвать кабель при перестановке мебели, подключении к сети бытовых устройств и прочих операциях.
3. Высокой пожаробезопасности. При коротком замыкании можно избежать возгорания изоляции кабеля. Без доступа кислорода пластиковая оболочка не воспламенится, а лишь оплавится под слоем штукатурки.

Отсутствие электрического сигнала

Одним из наиболее очевидных признаков обрыва электрического кабеля является полное отсутствие электрического сигнала. Когда кабель обрывается или плохо контактирует, электрический сигнал не может проходить через него, что может привести к полной потере соединения.

При отсутствии электрического сигнала следует сначала проверить, правильно ли подключен кабель и соответствуют ли проводники его конструкции. Если все соединения правильные, то скорее всего причина в обрыве кабеля или его повреждении.

Чтобы определить точное место обрыва, можно использовать различные методы и инструменты:

• Визуальный осмотр: Проинспектируйте кабель на наличие видимых повреждений, таких как сгибы, разрывы изоляции или трещины. Внимательно проверьте и коннекторы на предмет коррозии или иных повреждений.
• Тестер континуитета: Тестер континуитета позволяет проверить, есть ли непрерывное соединение между проводами кабеля. Подсоедините тестер к концам кабеля и проверьте, показывает ли он сигнал.
• Измерение сопротивления: При помощи омметра можно измерить сопротивление проводов кабеля. Если значение сопротивления значительно отличается от нормального, это может указывать на обрыв.

Учитывайте, что для определения обрыва электрического кабеля могут потребоваться специальные инструменты и навыки. В случае сомнений или сложностей лучше обратиться к профессиональному электрику для диагностики и устранения проблемы.

Проверка проводки мультиметром

Если у вас возникла необходимость ремонтировать обрыв кабеля под штукатуркой без повреждения отделки, то перед началом работы рекомендуется провести проверку проводки мультиметром. Это позволит выявить точное местоположение обрыва и определить, какая часть провода нуждается в ремонте.

Мультиметр — это электронный измерительный прибор, который позволяет измерять различные параметры электрических цепей, включая напряжение, сопротивление, силу тока и другие. Для проверки проводки вам потребуется мультиметр с возможностью измерения сопротивления.

Для проведения проверки проводки мультиметром выполните следующие шаги:

1. Включите мультиметр и установите режим измерения сопротивления.
2. Разрежьте проводку на известном участке, до которого вы уверены, что она работает. В этом месте у вас будет два обнаженных провода.
3. При помощи мультиметра измерьте сопротивление между этими двумя обнаженными проводами. Результат измерения будет указывать на положительное или отрицательное наличие обрыва в проводке.
4. Если мультиметр показывает бесконечное сопротивление (без обрыва), переходите к следующему шагу. Если мультиметр показывает нулевое сопротивление (с обрывом), значит обрыв находится ближе к месту проверки.
5. Делайте разрезы в проводке и повторяйте измерения, пока не найдете точное местоположение обрыва.

После того, как вы определили местоположение обрыва, следует приступить к ремонту проводки. Однако перед тем, как приступить к ремонту, рекомендуется отключить электрическое питание и проконсультироваться с электриком, особенно если у вас нет достаточного опыта в проведении подобных работ.

Проверка проводки мультиметром позволяет точно определить местоположение обрыва кабеля под штукатуркой без повреждения отделки

Соблюдайте меры предосторожности и используйте правильные инструменты для проведения работ, чтобы избежать неприятных последствий

Выводы и рекомендации

• Всегда проводим измерения сопротивления в свободном состоянии тестируемых проводников. Измерение провода под напряжением является летальным. По крайней мере для мультиметра.
• Измерение цепи на самом деле является проверкой её электрического сопротивления.
• Когда проводник не поврежден, результат измерения должен быть не более нескольких Ом.
• Прежде чем выполнять само измерение на обрыв, стоит выполнить пробное измерение на щупах, чтобы проверить рабочий ли прибор.

Проверка обрыва проводки в авто производится аналогично, с той лишь разницей, что можно не опасаться удара тока 220 В в виду отсутствия такового (это не относится к электромобилям — там бывает и 600!).
