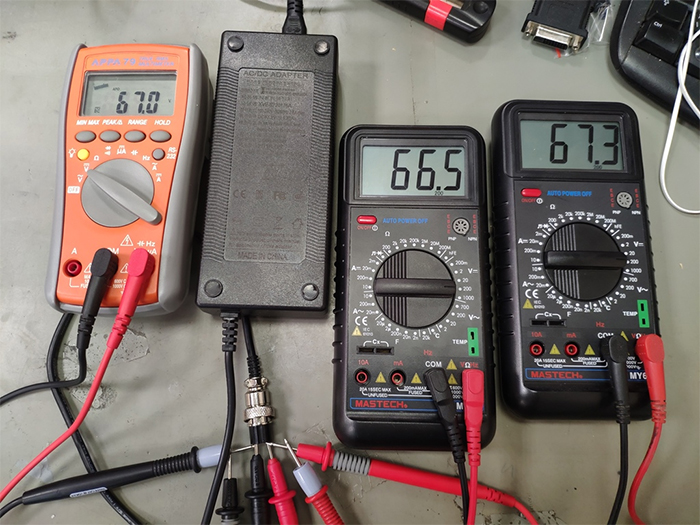

Здесь речь пойдет о том случае, когда стоимость действительно соответствует качеству. Простейшие приборы сейчас из Китая привозят за 300-500 рублей. Работают они недолго. Корпус капризный. О подсветке дисплея производитель даже не думал. Конденсаторы, резисторы мерить не получится, сеть 220 Вольт тоже. Ценовая категория до 2500 рублей – минимум, что необходимо для любителя. Профессионалу придется потратить от 5 до 25 тыс. рублей. И здесь все решает потребность. Когда требуется широкий спектр функциональных возможностей, за это придется платить. Однако в быто точность 5% вполне приемлема. Поэтому тратить больше 2,5 тысяч смысла не имеет.

Как пользоваться цешкой

Для чего нужен мультиметр? Цифровой измеритель электрических параметров (или мультиметр) представляет собой электронное устройство, обеспечивающее цифровую индикацию регистрируемых величин с выводом показаний на ЖК-дисплей. Такие устройства по стоимости несколько дороже стрелочных моделей.

Однако они обеспечивают более точное измерение электрических параметров и намного удобнее в повседневной эксплуатации.

Цифровой мультиметр можно использовать для многих стандартных операций: проверки сопротивления, определения силы тока, определения напряжения постоянного или переменного тока, исправности транзистора.

Инструкция по применению для новичков выглядит следующим образом:

Общее правило такое: начинайте измерение с большей величины на указателе, чтобы не испортить чувствительный прибор. Например, если вы хотите измерить сопротивление элемента, приблизительно зная, что оно около 1 кОм, то выставляйте ручку настройки на 2 кОм.

К тому же цифровые мультиметра располагают большим набором дополнительных функций, часть которых отсутствует у аналоговых моделей. С их помощью легко проверить розетку в квартире, убедиться в подаче требуемого напряжения.

К числу дополнительного функционала относятся такие возможности цифровых мультиметров как проверка на годность полупроводниковых элементов, «прозвонка» электрических цепей с одновременным дублированием звуковым сигналом. Еще они могут определять номинальные значения конденсаторов (последняя функция встречается лишь у некоторых моделей).

Обратите внимание, именно по причине указанной многофункциональности этот прибор получил свое пользовательское название. «Мульти» переводится как «много», а «метр» означает «мерить».. В комплект покупного цифрового изделия входит сам измерительный прибор и два провода со специальными щупами или «концами», нижняя часть которых защищена неэлектропроводными пластмассовыми оголовками (держателями)

В комплект покупного цифрового изделия входит сам измерительный прибор и два провода со специальными щупами или «концами», нижняя часть которых защищена неэлектропроводными пластмассовыми оголовками (держателями).

Перед тем как проверить напряжение в розетке с помощью мультиметра,необходимо правильно собрать измерительную цепь. Для этого следует воспользоваться имеющимися на корпусе и помеченными соответствующими буквенными обозначениями входными гнездами.

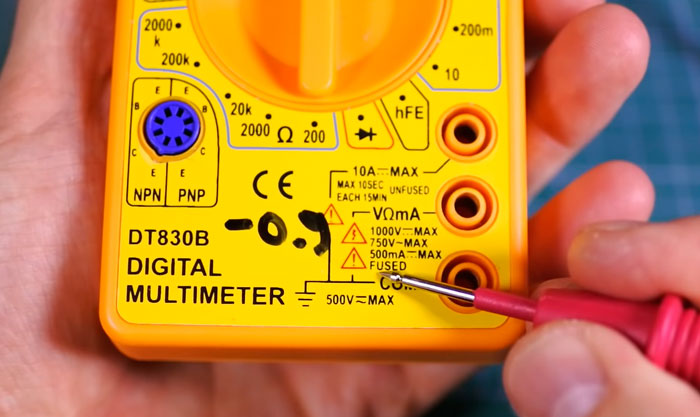

В отверстие с маркировкой «COM», означающей на русском языке «Общий», полагается вставлять конец провода черной расцветки. Коннекторный наконечник шнура красного цвета подсоединяется ко второму (сигнальному) гнезду.

Дополнительная информация. При наличии на корпусе прибора еще одного входного разъема, помеченного надписью «10 ампер», вы сможете замерить токи с амплитудой в пределах указанного значения.

В некоторых моделях этот предел увеличен до 20 ампер. При измерении токов в границах обозначенных величин соединительный разъем шнура с красной цветовой маркировкой вставляется именно в это гнездо.

Пошаговая инструкция

После подсоединения проводов можно приступать к самим измерениям, последовательность которых выглядит следующим образом.

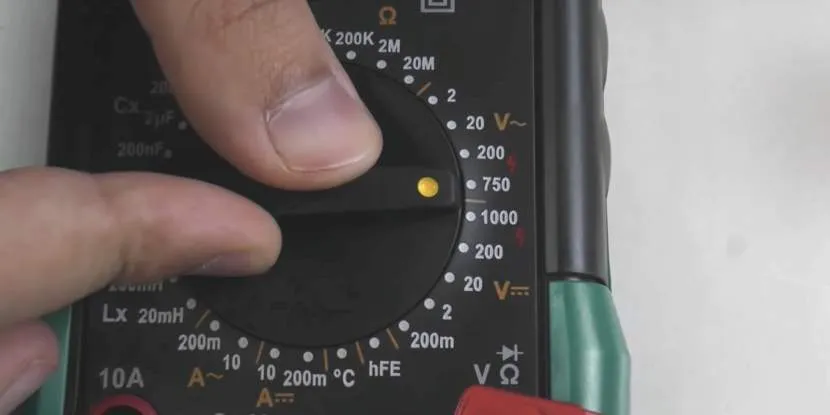

Сначала посредством центрального кругового переключателя выставляется требуемый режим работы мультиметра. Режим, соответствующий измерению переменного напряжения, находится в секторе под обозначением «ACV» или «V~».

Затем в пределах этого сектора следует выбрать положение «750», соответствующее максимальной величине контролируемого параметра в розетке, то есть напряжению до 750 Вольт включительно. На пределе с маркировкой «200» осуществляются измерения напряжений, не превышающих значения 200 Вольт.

После выбора режима и предела измерений мультиметра оба щупа берутся за изолированные ручки, а затем их острия вставляются в гнезда розетки.

В случае образования хорошего контакта с клеммами розетки, на индикаторе сразу же будет результат проводимых измерений. Он высвечивается в виде ряда цифр с точностью до десятых долей.

Порядок (полярность) положения концов при проведении измерения переменного напряжения в сети значения не имеет.

Надо заметить, что в розетке редко когда будет напряжение ровно 220 В. Обычно оно несколько выше или ниже. По нормам отклонение не должно превышать 22 В, если речь идет о бытовой сети.

Как пользоваться мультиметром: инструкция для начинающих

Как пользоваться цифровым мультиметром — пошагово (видео):

1. Сначала уточнить: переменный или постоянный ток течет в проводах. Характер тока определяется специальной отверткой с индикатором:

• индикатор загорается на фазе, если ток переменный. Свечения на нуле нет;
• индикатор не светится, если ток постоянный.

2. Подключить тестер.
3. Выбрать круговым переключателем нужный вариант измерения.
4. Установить диапазон величин. Если сила тока не известна, переключатель следует зафиксировать на максимуме.
5. Подключить щупы.
6. Штекеры щупов прижать к компоненту.
7. Снять с экрана показания.
8. Выключить устройство, щупы вынуть.

Измерения сопротивления

Порядок измерения:

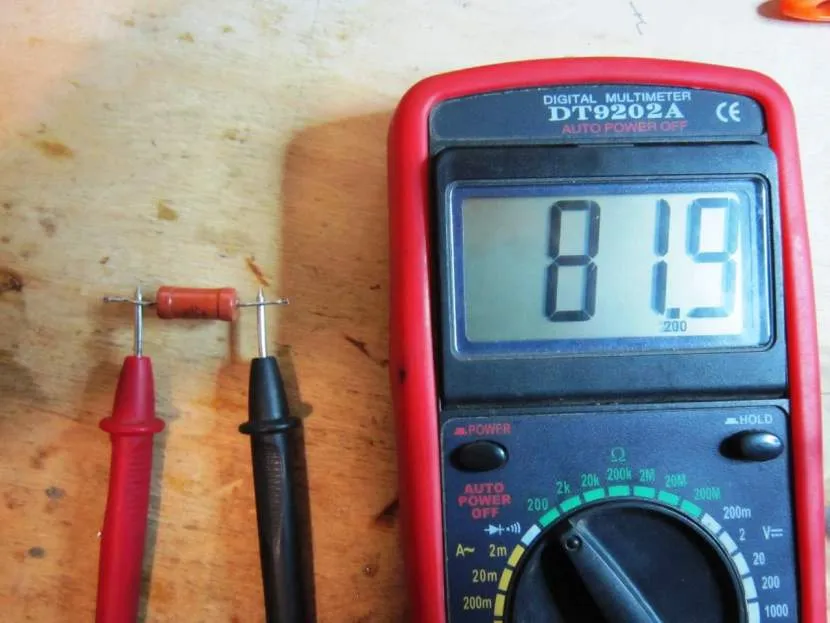

1. Переключатель установить на знак сопротивления, выбрав максимальный диапазон.
2. Подсоединить щупы. В гнездо «СОМ» — щуп черный, в среднее «VmA» — щуп красного цвета.
3. Проверить состояние тестера: щупы сомкнуть. Экран должен высветить цифру 0 или другую малую величину, обозначающую сопротивление проводов щупов. На данную величину следует корректировать показатель сопротивления цепи.
4. Концами щупов прикоснуться к контактам исследуемого элемента, электрической цепи.
5. На дисплее появится показатель измеряемого сопротивления.

Для получения более точного значения необходимо сделать 3 попытки.

Измерение напряжения

Процедура похожа на исследование сопротивления

Важное внимание, однако, следует уделить соблюдению особой осторожности, так как сеть будет находиться под напряжением

Переключатель при этом следует установить на указатель напряжения, выбрав максимальный диапазон.

Прозвонка напряжения и заземления источника тока

Процедура прозвона:

1. Регулятор установить на режим переменного напряжения. Вставить в розетку фазную и нулевую клеммы.
2. Экран высветит 220 В.
3. Один штекер оставить в розетке, другим прикоснуться к ее заземлению. Если есть потенциал между землей и фазой, значит, заземление функционирует.

Измерения силы тока амперметром

Размер тока определяется путем последовательного подключения мультметра к не обесточенной цепи.

Порядок исследования:

1. Производится разрыв цепи.
2. Подключаются щупы:

• в разъем «СОМ» щуп черного цвета;
• в разъем 10А или 200 мА подключается красный.

При этом начальный диапазон выбирается по максимуму.

Штекерами следует осторожно коснуться контактов.
Снять с экрана показания.

Домашние умельцы часто интересуются, как пользоваться мультиметром клещами, что позволит исследовать силу тока бесконтактным способом, не разрывая цепь.

Данная модель тестера имеет своей верхней части клещи-магнитопровод. Чтобы определить величину тока, надо:

1. Переключателем установить нужный диапазон.
2. Раскрыть магнитопровод, нажав на соответствующую кнопку.
3. Клещи-магнитопровод перпендикулярно замкнуть вокруг провода (кабеля).
4. Снять с экрана показания.

Интересно! Топ лучших культиваторов для дачи

Прозвонка диодов

Процедура проводится таким же образом, каким исследуется сопротивление. Щупы разного цвета подключаются к диоду по очереди.

Тем самым определяется, есть ли пробой «р-n» – перехода.

Подключенное к диоду электроизмерительное устройство, показывающее характеристику исследуемого элемента в омах — килоомах, говорит о соединении с анодом данного устройства красного щупа.

Проверка емкости конденсатора

Проводя процедуру, пользоваться мультиметром надо правильно. Чтобы электроизмерительный прибор не повредить, вначале конденсатор следует разрядить.

Алгоритм измерения:

1. Переключатель перевести на режим Fcx.
2. К выводам конденсатора подсоединить наконечники щупов.
3. На экране высветится характеристика емкости.

Проверка транзисторов

Данная процедура необходима радиомастерам, занимающимся восстановлением сломанной радиоэлектронной аппаратуры.

Чтобы определить состояние биполярного триода, необходимо провести процедуру, подобную прозвону диодов.

Следует щупы подключить поочередно к «базе эмиттеру» и «базе-коллектору».

Исправным транзистор считается, когда показания тестера идентичны получаемым показаниям  прозвона диодов.

Измерение температуры мультиметром: на что обращать внимание

Эту функцию выполняет термопара (два железных стержня, соединенных проводами). При одинаковых показателях нагретых стержней по проводам начинает течь ток. При увеличении нагрева увеличивается напряжение.
Многие мультиметры обладают возможностью определять температуру в пределах «минус» 40 — «плюс» 1000 градусов Цельсия.

Порядок измерения:

1. Концы термопары вставить в коннекторы. При этом следует соблюдать полярность.
2. Условный спай приблизить к месту, где необходимо определить температуру.
3. Дисплей высветит искомый показатель.

Для чего нужен мультиметр, виды и особенности

Устройство (в быту — тестер) имеет достаточно широкие функции. Основные из них — измерение напряжения, проверка силы тока, сопротивления. Самое простое использование — прозвонка электрической цепи для того, чтобы определить местонахождение дефекта с целью дальнейшего его устранения.

Прибор поможет измерить аккумулятор мобильного телефона, ток в розетке и напряжение, параметры транзисторов, емкость конденсаторов.

Некоторые модели имеют функции измерения электромагнитной индуктивности, температуры воздуха.

Мультиметры незаменимы при ремонте цифровой или электронной техники, применяются при диагностике автомобилей, монтаже электросистем зданий, наладке оборудования.

Виды

Электроизмерительные устройства делятся на следующие виды:

• аналоговые (стрелочные);
• электронные (цифровые).

Аналоговые устройства (авометры) применяются с далеких советских времен. Это — стрелочные электроизмерители, имеющие градуированную шкалу. Показатели измерения на шкалу передаются подвижной стрелкой.

Достоинства стрелочного прибора:

• стабильность показаний;
• устойчивость к радио- и электромагнитным помехам.

Минусы:

• неточность измерений;
• восприимчивость к механическим воздействиям;
• следует обязательно соблюдать полярность;
• начинающим пользователям сложно считывать показатели.

Авометры, в основном, используются при сильных радио- и электромагнитных помехах.

Достоинства электронных устройств:

• небольшая погрешность (до 1%);
• функциональность;
• удобно считывать с дисплея информацию;
• любое положение прибора не влияет на его работоспособность;
• полярность соблюдать необязательно: ее изменение показатель напряжения не искажает. Он в этом случае появляется с отрицательным знаком.

Недостаток: крайняя чувствительность к радио- и электромагнитным помехам.

Цифровые устройства, ввиду простоты, удобства использования, широко применяются в быту домашними мастерами.

Интересно! Как выбрать гайковерт: рейтинг лучших

Особенности конструкции

Для начинающих электриков важно знать, как пользоваться электроизмерительным прибором — мультиметром. Прежде всего нужно иметь представление об особенностях его конструкции

Электроизмерительное устройство представляет собой небольшой легкий прибор на батарейках (фото). Корпус пластмассовый. Внутри находятся блок питания, электронная начинка.

В комплект входят щупы — заостренные железные стержни со штекерами для соединения с разъемами. Есть модели, имеющие дополнительные термопары.

На корпусе имеются гнезда для измерения различных параметров любых электрических цепей.

В центре — переключатель режимов в виде диска. По кругу нанесены измеряемые величины.

Ошибка №6 – Измерение больших токов

На всех мультиметрах для измерения тока есть два положения щупов:

замер до 200мА

замер от 200мА до 10А

Так вот, нельзя измерять токи более 200мА в первом положении. В этом случае вы либо испортите прибор, либо у вас перегорит встроенный предохранитель.

Как узнать, защищен ваш прибор предохранителем или нет, не вскрывая его? Об этом говорит надпись “FUSED” на корпусе возле разъема.

Обратите внимание, замер тока от 0,2А до 10А на китайских мультиметрах, как правило ничем не защищается. О чем говорит уже другая надпись – UNFUSED

Поэтому работать на этих величинах с мультиметром нужно с особой осторожностью. Как уже говорилось выше, 10-Амперная клемма подключена напрямую к токовому шунту (резистору низкого сопротивления)

Вы его увидите, если разберете мультиметр с обратной стороны.

Замер тока фактически и происходит путем измерения падения напряжения на этом шунтирующем резисторе. И в какое бы положение вы не ставили крутилку режимов, схема шунта от этого не меняется.

То есть, клемма 10А постоянно сидит на нем и цепь не разрывается. Именно поэтому после измерения тока всегда нужно вытаскивать щуп из этой клеммы и не оставлять его там во избежание ошибок.

В более дорогих мультиметрах (тот же UNIT) разъем 10А уже защищен отдельным предохранителем.

Все измерения тока всегда нужно начинать с “максимального положения щупов” (до 10А).

И только получив предварительный результат, и поняв, что ток меньше 200мА, можно со спокойной совестью переставлять щуп в другой разъем, а переключатель в другое положение.

Поиск неисправности

Розетка является частью электрической цепи. Эта цепь состоит из:

1. Вводного провода от внешнего распределительного шкафа.
2. УЗО или автомата для защиты цепи от коротких замыканий и перепадов напряжения.
3. Счетчика контроля потребления электричества.
4. Электрической проводки.
5. Электрических распределительных коробок.

На любом из этих устройств может возникнуть неполадка с подачей электрического тока до оконечного устройства. Порядок проверки следующий:

1. Если в помещении находится еще несколько розеток, то стоит проверить напряжение всех этих устройств. Если напряжение на них есть, то значит проблема заключается в проводе, питающем неисправный элемент или внутри распределительной коробки, использующейся для ответвления. Если все оконечные устройства неисправны, то это указывает на неисправность самой распределительной коробки.
2. Далее необходимо определить, какой именно провод не доходит до устройства: нулевой или фазный.

Определить фазу в розетке можно с помощью мультиметра. Для этого нужно:

1. Тестер установить в режим вольтметра для замера переменного напряжения до 600–1000 вольт (величина зависит от типа прибора).
2. Красный контрольный щуп соединить с любым разъемом розетки.
3. Если данных нет, то щуп соединяется с другим разъемом.

Фазный провод покажет напряжение 2.4 v. Если тестер показал фазу обоих разъемов, то это указывает на отсутствие или плохой контакт нулевого провода.

Далее необходимо проверить контактные соединения самого устройства. Проводится проверка следующим образом:

1. Отключить питание цепи вводного провода. Для этого необходимо отключить защитный автомат.
2. Открутить один или два крепежных винта крышки розетки.
3. Снять защитную крышку.
4. Ослабить винты крепления.
5. Вынуть элемент из короба.

Далее стоит осмотреть крепление проводов к контактам. Часто, по причине нагрузки, концы проводов обгорают и обламываются. Нужно отсоединить оба провода, обрезать концы, заново зачистить изоляцию и соединить провода на место. После этого оконечное устройство крепится и собирается с соблюдением обратной последовательности.

После того как розетка была собрана, требуется включить подачу напряжения и повторить замер. Если напряжения нет, то значит стоит проверить состояние распределительной коробки.

Маркировка шкалы мультиметра

У различных моделей устройств есть свои особенности, но основные возможности у них примерно одинаковые, особенно у бюджетных моделей.

Самые простые приборы могут измерять:

• ACV – переменное напряжение. Установка переключателя на это деление превращает мультиметр в тестер напряжения, обычно до 750 и 200 Вольт;
• DCA – силу постоянного тока. Здесь надо быть внимательным – на шкале многих бюджетных приборов есть предельные значения измерений 2000µ (микроампер) и 200m (миллиампер) и штекер надо оставлять в той же клемме, что и при измерении напряжения, а если измеряется сила тока до 10 Ампер, то штекер переставляется в другую клемму с соответствующим обозначением.
• 10A – сила постоянного тока от 200 миллиампер до 10 Ампер. Обычно на приборе нарисовано, что при включении этого режима надо переставить штекер.
• hFe – проверка транзисторов.
• >l – проверка целостности диодов, но чаще всего этой функцией пользуются как прозвонкой проводов.
• Ω – измерение сопротивления проводов и резисторов. Чувствительность от 200 Ом до 2000 килоом.
• DCV – постоянное напряжение. Чувствительность выставляется от 200 милливольт до 1000 Вольт.

К разъемам мультиметра обычно подключается два провода – черный и красный. Штекера на них одинаковые, а расцветка разная исключительно для удобства пользователя.

Мультиметр внешний вид и разъемы

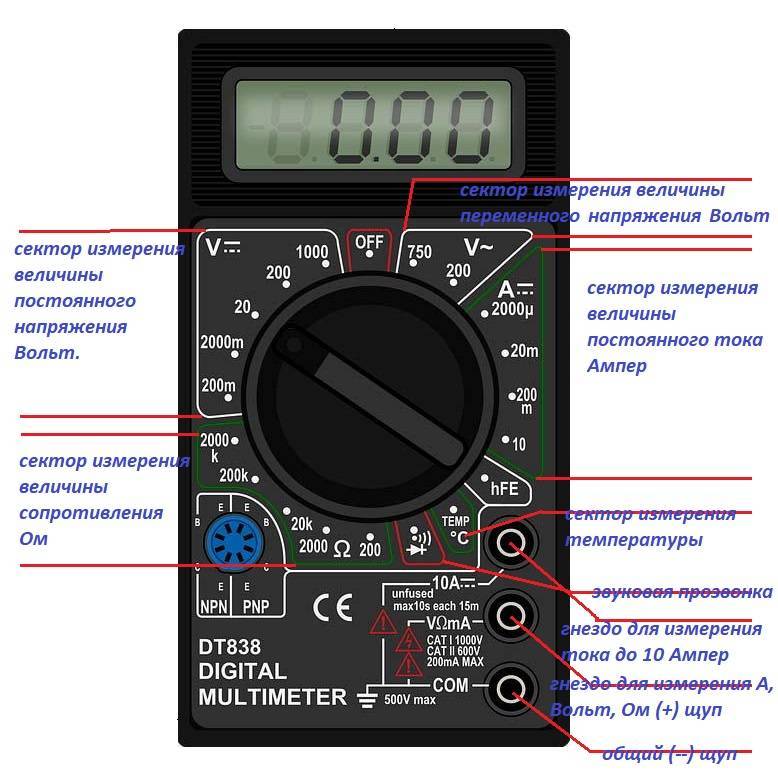

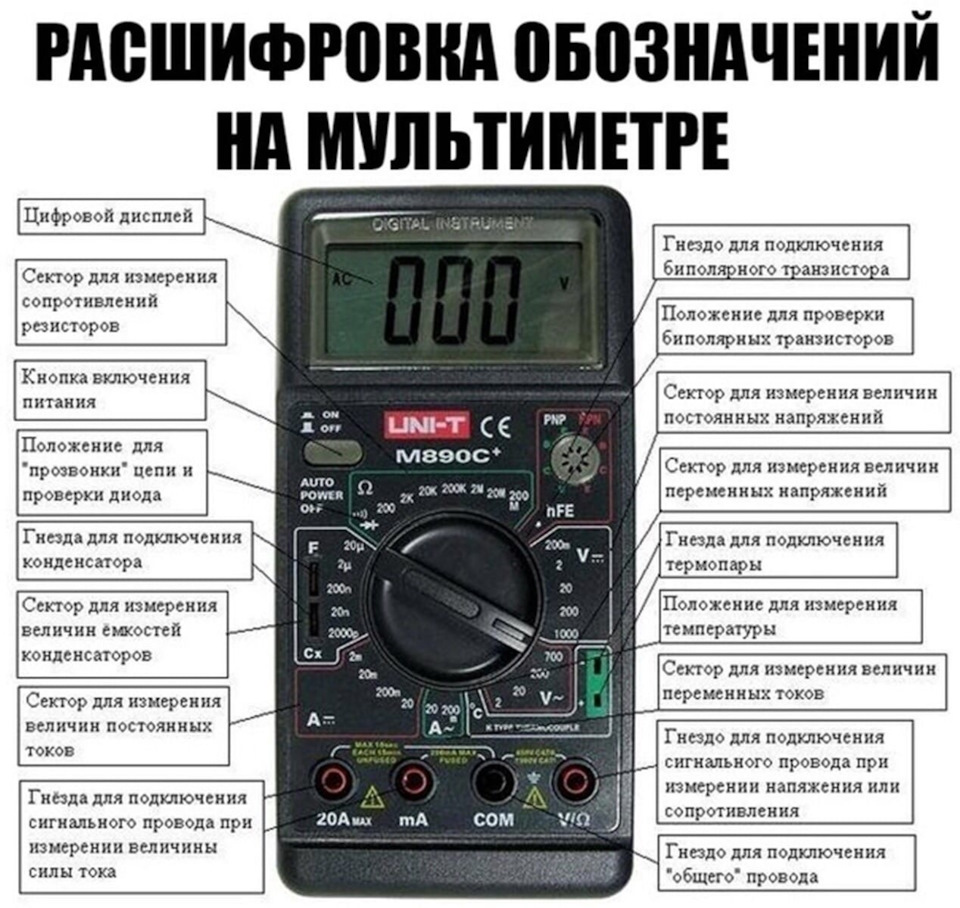

На фронтальной части тестера все надписи выполнены на английском языке, да еще с использованием аббревиатуры.

Что означают данные надписи:

• OFF — прибор отключен (чтобы батарейки прибора не разрядились, устанавливайте переключатель в это положение после измерений)
• ACV — измерение переменного U
• DCV — измерение постоянного U
• DCA — измерение постоянного тока
• Ω — замер сопротивления
• hFE — замер характеристик транзисторов
• значок диода — прозвонка или проверка диодов

Переключение режимов происходит при помощи центрального поворотного переключателя. В самом начале использования цифрового мультиметра рекомендуется сразу же отметить метку указателя на переключателе контрастной краской. Например вот так:

Питание осуществляется от батарейки типа крона. Кстати по разъему для подключения кроны можно косвенно судить о том, собран тестер в заводских условиях или где то в китайских «кооперативах». При качественной сборке, присоединение происходит через специальные разъемы предназначенные для кроны. В менее качественных вариантах используются обычные пружинки.

Мультиметр имеет несколько разъемов для подключения щупов и всего два щупа

Поэтому важно правильно подключать щупы для измерения определенных величин, иначе можно легко спалить прибор

Щупы как правило разного цвета — красного и черного. Щуп черного цвета подключают к разъему с надписью COM (в переводе — «общий»). Красный щуп в два других разъема. Разъем 10ADC применяется, когда необходимо замерить силу тока от 200мА до 10А. Разъем VΩmA используется для всех остальных измерений — напряжения, тока до 200мА, сопротивления, прозвонки.

Основное нарекание вызывают именно заводские щупы идущие в комплекте с прибором. Почти каждый второй обладатель мультиметра рекомендует их заменить на более качественные. Правда при этом стоимость их может быть сопоставима со стоимостью самого тестера. В крайнем случае их можно усовершенствовать путем усиления в местах изгиба проводов и изоляции наконечников щупов.

Если же вы хотите себе качественные силиконовые щупы с кучей наконечников, то заказать их с бесплатной доставкой можно на Али вот здесь.

Ранее широко применялись и стрелочные тестеры. Некоторые электрики даже отдают предпочтения им, считая их более надежными. Однако рядовым потребителям пользоваться ими из-за большой погрешности шкалы измерения менее удобно. Кроме того, при работе стрелочным мультиметром, обязательно нужно угадывать полярность контактов. У цифровых при не правильном подключении к полюсам, показания будут просто отображаться со знаком минус. Это штатный режим работы, который не испортит мультиметр.

Измерение электрических параметров

При измерении значений интересующих параметров необходимо знать:

• напряжение измеряется при параллельном подключении щупов тестера к источнику (электророзетке, клеммам аккумулятора);
• ток измеряется в разрыве электрической цепи;
• сопротивление, емкость, индуктивность — при подключении щупов к выводам объекта, параметры которого необходимо замерить.

При этом точность проведения замеров для бытовых тестеров обычно составляет 1,0%…3,0%, что вызвано схемотехническими решениями и используемыми электронными деталями. Рассмотрим процедуру различных измерений.

Постоянное и переменное напряжение

Постоянное и переменное напряжение измеряется следующим образом.

Подключаем штекера к гнездам на лицевой панели:

• черный провод к минусовому (массовому) гнезду, обозначенному значком, «COM» или « ┴
  »;
• красный к гнезду «DCV» при измерении постоянного напряжения или к «АCV» — для переменного напряжения;
• вращением рукоятки переключателя выбираем нужный диапазон;
• подключаем щупы к контактам (клеммам, гнездам) измеряемого источника;
• считываем величину напряжения с дисплея.

На точность измерения переменного напряжения влияет сопротивление диодов, которые преобразуют его в постоянное. Однако обычно точность замера вполне достаточна для бытовых нужд.

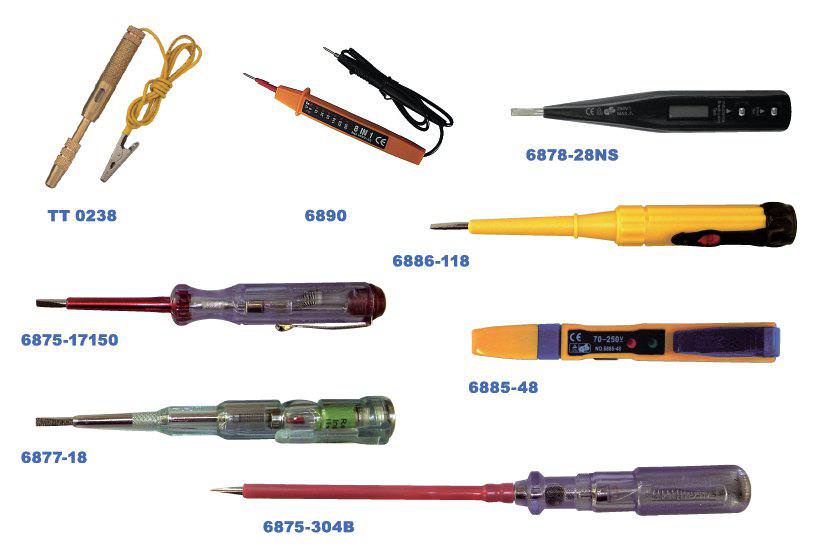

Типы тестер-отверток

При определении величины тока

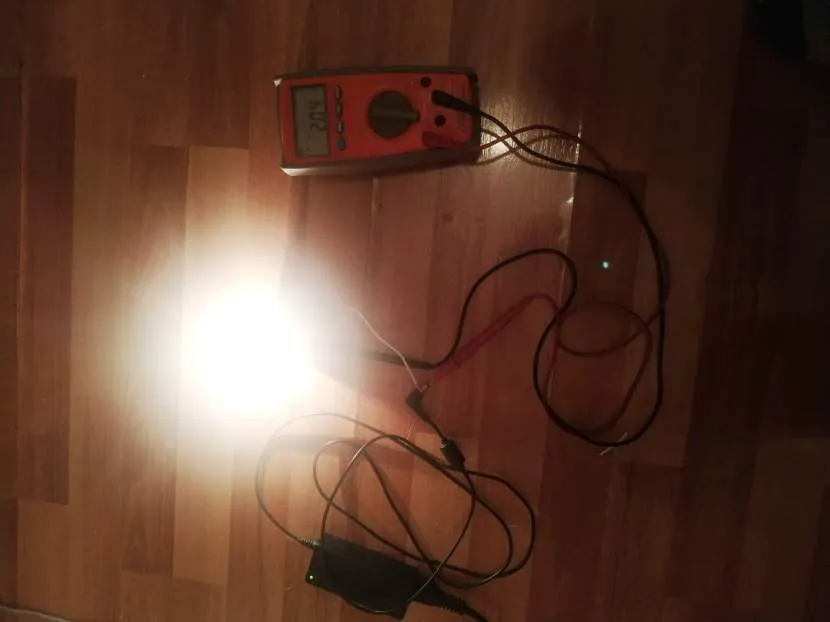

При определении величины тока штекера к прибору присоединяются аналогично, а щупы подключаются в разрыв цепи, например, между лампочкой и аккумулятором, или и сетевой розеткой

При этом достаточно важно определить диапазон измерений, ибо повышенный уровень тока, протекающего через прибор, может привести к его поломке

Поэтому в некоторых моделях для замера больших значений переменного и постоянного тока имеются отдельные гнезда или значения на шкале переключателя, обозначаемые как «DC10А» или «АC20А».

Измерение сопротивления

Измерение сопротивления резистора, нити накаливания лампы или электроплиты должно проводиться на обесточенном объекте. Для измерения значения выполняем следующие действия:

• переключатель прибора переводим в диапазон, обозначенный «Ω»;
• подключаем щупы к концам резистора или контактам электролампочки;
• считываем с дисплея величину замера.

Для повышения достоверности результата измерение конкретного образца следует провести при различных положениях переключателя диапазона. Аналогично можно определить обрыв провода. Если прибор показывает нулевое значение, значит провод исправен. Если показания скачут или не определены возможен обрыв провода.

Прозвонка диодов

Прозвонку диодов также проводят в режиме измерения сопротивления. К выводам диода поочередно подключают красный и черный щупы. В одном случае сопротивление будет достаточно большим, во втором находится на уровне сотен ом — нескольких килоом.

Уже эта процедура позволяет определить отсутствие или наличие пробоя «р-n» — перехода. Если тестер при подключении к диоду показывает значение в омах — килоомах, значит красный щуп соединен с анодом электронного прибора.

Что такое мультиметр

Мультиметром называют аппаратуру, которой измеряют параметры электрического тока. Причём тестер — другое имя устройства — сочетает функции измерительных приборов, которыми определяют силу тока, напряжение сети и сопротивление проводника. С помощью мультиметра выискивают наличие разрывов в электрических сетях, проверяют работоспособность электронных компонентов: диодов, конденсаторов, триодов и других элементов.

Мультиметры подразделяются на аналоговые (стрелочные) и цифровые; в аналоговых тестерах результат измерения показывается в виде отклонения стрелки на градуированной шкале, а цифровые мультиметры информацию отображают цифрами на дисплее

Лёгкий, компактный, простой в использовании тестер — незаменимый помощник домашнего умельца, которому поможет быстро и точно определить причину неполадок в электрических схемах бытовой техники, автомобилей, домашней электропроводки, электроинструмента.

Схема работы аналогового тестера и цифрового мультиметра

Вначале мультиметры были аналоговыми (стрелочными) и назывались тестерами. В их комплектацию обязательно входят два провода со щупами, которыми замыкаются участки электропроводки, электронных компонентов, контактов. Итог измерений определялся по положению стрелки на одной из шкал: отдельно для напряжения, своя для силы тока, индивидуально для сопротивления.

Принцип действия механизма магнитоэлектрической системы — взаимодействие электрического тока, проходящего по обмотке рамки, с магнитным полем постоянного магнита

Зачастую шкалы делают разного цвета, чтобы улучшить зрительное восприятие. Основные узлы аналогового мультиметра: постоянный магнит, подвижная индукционная катушка, соединённая с ней стрелка и пружина противодействия.

Главный механизм в аналоговом тестере — стрелочная головка, которая представляет собой довольно чувствительное электромеханическое устройство, выполненное в виде миниатюрной катушки, подвешенной на пружинках. Ток, проходя через витки катушки, помещённой в магнитном поле, поворачивает её на определённый угол, тем самым отклоняя стрелку — закреплённую на ней — и, преодолевая сопротивление пружины, устанавливает в конкретном положении. Эта позиция стрелки на размеченной шкале в форме дуги и является измеренным значением нужного параметра.

Понятно, что точность такого тестера зависит от нескольких факторов: положения в пространстве, механического воздействия (например, дрожания руки), температуры окружающей среды. В аналоговом мультиметре предусмотрено наличие специального регулирующего устройства, которое помогает выводить стрелку на ноль перед началом измерений.

На схеме представлена принципиальная схема простого аналового мультиметра, ведущего измерения с помощью шунтирующих резисторов

Стрелочный прибор в устройстве прост.

В качестве источника питания во всех видах мультиметров используется батарея типа КРОНА

Его конструкция состоит из набора тщательно подобранных высокоточных резисторных шунтов разного номинала, нескольких диодов, микроамперметра и собственного источника питания, используемого для измерения сопротивлений.

В настоящее время цифровые мультиметры базируются на достижениях микроэлектроники, для которой характерно органическое единство физических, конструкторско-технических и схемотехнических аспектов

По стоимости цифровой измеритель ненамного дороже стрелочного аналога, потому что уже давно налажено массовое производство чипов микроэлектроники, поэтому стоимость их невелика. Удобство использования цифрового мультиметра заключается в его достоинствах:

• точности;
• наглядности (цифры воспринимаются зрительно привычнее, чем положение стрелки на мелко градуированной шкале);
• автоматического выбора диапазона измерения (вольты, амперы или омы).

Установка режима измерения

После установки щупов переведите переключатель мультиметра на подходящий диапазон. Если измеряется напряжение в розетке, выбирайте пороговое значение в 750 ACV, если, к примеру, автомобильного аккумулятора — 20 или 200 DCV.

Всегда необходимо устанавливать предел измерения выше предполагаемого напряжения на источнике питания. Иначе вы рискуете сжечь прибор.

Есть правило: вольтаж измеряется путем параллельного подключения мультиметра, (тогда как сила тока — последовательно с нагрузкой). На практике это значит, что для того, чтобы померить напряжение в розетке, необходимо просто вставить в нее оба щупа мультиметра, каждый в свое гнездо. Где ноль, где фаза — не имеет значения.

Прибор показывает напряжение в тех пределах, на которые он отрегулирован. Таким образом, если выставить верхний порог в 750 В — увидите на экране значение в диапазоне 210-230 В. Или меньше, или больше, если скачок напряжения очень велик, но выше 750 В он подняться не может. Но если выставить порог в 200 В, то при фактической величине напряжения выше этой границы на экране появится цифра 1.

Учтите, что ровно 220 В в бытовой розетке бывает не всегда. Допустимы отклонения плюс-минус 10-15 В. Проверка трехфазной линии осуществляется контактом двух щупов мультиметра с двумя шинами. Между ними должно быть 380 В, между одной шиной и землей будет 220 В (плюс-минус 15).

Зачем знать напряжение в розетке

В розетке протекает переменный ток. Это значит, что происходят отклонения от номинального значения в большую или меньшую сторону. Номинальным напряжением в России считается 220 Вольт, но фактически значение равняется 230 Вольт. Современные бытовые приборы создаются с учетом допустимых отклонений, превышение характеристики способно вызвать поломку устройств. Особенно подвержены влиянию устройства с электромоторами (кондиционер, холодильники). Для снижения риска поломки нужно уметь определять напряжение при помощи специальных тестеров.

Многие считают, что данный навык обычному пользователю не обязателен и нужен только специалистам. Это не так, ведь с определения силы напряжения начинается починка розетки, проверка наличия сети в квартире и другие работы, связанные с проводкой.

Инструкция измерения параметров бытовой сети

Практическое значение в быту имеет измерение следующих главных характеристик электросети:

1. Напряжение.
2. Сила тока.
3. Сопротивление.

Разберем подробно порядок действий при определении каждого параметра.

Напряжение

Измерения величины напряжения в бытовой сети выполняется следующим образом:

Для начала мультиметр отключается.

Для замера напряжения в сети мультиметр требуется правильно настроитьИсточник lifehacker.ru

• Переключатель тестера устанавливается в положение «~V» с пределом до 750 В – что соответствует переменному току домашней сети 220 вольт.
• Щупы устанавливаются в соответствующие гнезда прибора.
• Далее включается тестер. На дисплее должны появиться нули.
• Края щупов включенного мультиметра аккуратно заводятся в розетку.
• На экране появляется значение напряжения сети.

Если потребуется замерить напряжение в розетке 220 В мультиметром с автоматическим переключателем режимов, нужно с помощью кнопки «FUNC» выбрать режим АС. Аббревиатура латинскими буквами означает «переменный ток».

Сила тока

Для того чтобы определить силу тока в сети переменного тока, к тестеру следует подсоединить нагрузку по последовательной схеме. Иначе прибор выйдет из строя или сгорит. Замер проводится по следующей инструкции:

Переключатель прибора устанавливается в позицию «A~» с максимальным пределом измерения, стандартно это 20 ампер.

Сила тока в сети переменного тока измеряется обязательно с нагрузкой – лампочкойИсточник zapitka.ru

• Щуп красного цвета устанавливается в разъем с обозначением «20А».
• Любой щуп напрямую вставляется в розетку.
• Другой соединяется с 1-ым проводом цоколя лампочки, 2-ой провод вводится в розетку.
• С экрана снимаются показания измеряемой величины. При этом прибор должен находиться под током не более 15 сек.

Вообще в бытовой электросети 220 вольт сама по себе проверка силы тока в отличие от замера напряжения в розетке не имеет смысла. Так как ее величина задается нагрузкой. Пользователь должен контролировать, чтобы суммарная мощность потребления не превышала установленный предел.

Сопротивление

Для определения величины сопротивления отрезка проводника требуется приложить щупы к его краям. При этом провод должен быть отключен – так как тестер проводит измерения за счет собственного источника питания. Пропуская через проводник ток заданного напряжения и силы тока, прибор вычисляет сопротивление в соответствии с законом Ома.

В ходе измерений должны учитываться следующие нюансы:

На экран выдается суммарная величина сопротивления – проводника и щупов.

При замере сопротивления провод должен быть отключенным, а кондиционер разряженнымИсточник stroy-okey.ru

• Если требуется максимально точное значение, сначала следует провести отдельное измерение для щупов, а затем вычесть результат из общего показателя.
• Чтобы правильно установить чувствительность, нужно знать хотя бы примерное сопротивление тестируемого провода. Далее нужный диапазон подбирается экспериментальным путем – начиная с максимального, и постепенно понижая.

Сведения об устройстве

Модель DT830B является многофункциональным измерительным прибором – мультиметром, получившим широкое применение среди электриков. С помощью этого универсального инструмента можно в самые короткие сроки определить нужные параметры и электротехнические характеристики.

Основным отличием цифрового устройства DT830B от аналоговых приборов считается возможность измерений многих параметров, а все полученные данные представляются в цифровом формате. Все элементы схемы помещаются в небольшом корпусе, на лицевой части которого по центру установлен основной переключатель. Он является главным элементом управления и охватывает примерно 20 позиций.

По кругу расположены значки, обозначающие соответствующие режимы работы. Все полученные данные измерений выводятся на цифровой жидкокристаллический дисплей.
