Инструкция по укладке теплого пола греющим кабелем под плитку своими руками
Перед началом проведения работы нужно позаботиться о том, чтобы поверхность пола была ровной, необходимо его очистить от мусора и выровнять. Для этого обычно используют цементный раствор.
Важно! Надо определить самую высокую точку пола в помещении и, ориентируясь на нее, создать ровную поверхность. При этом качество работы рекомендуется проверять уровнем
Чтобы обеспечить качественную адгезию, поверхность грунтуют
Если имеются трещины, их заделывают с помощью цементной смеси
Чтобы обеспечить качественную адгезию, поверхность грунтуют. Если имеются трещины, их заделывают с помощью цементной смеси.
Теплый пол устанавливать несложно
Выбор проекта для пола
Перед тем, как делать своими руками электрические теплые полы под плитку, необходимо выбрать наиболее удобный вариант. При этом нужно учесть особенности различных конструкций
Особое внимание обращают на то, какая мощность обогрева должна быть у конструкции. Надо учитывать, что тепла не должно быть ни слишком много, ни слишком мало
Теплоизоляция
На выровненный пол необходимо положить теплоизоляционный слой. Теплый пол будут устанавливать на него.
Важно! Этот этап работы необходим для того, чтобы тепло от нагрева не уходило через пол вниз, а все попадало в квартиру
Установка терморегуляторов и датчиков
Первым делом необходимо правильно установить электронный терморегулятор. Для этого на стенке делают подрозетник. Его стандартный диаметр равен 73 мм. К нему должна быть подведена электрическая проводка.
Несколько разновидностей терморегуляторов
Вниз от подрозетника в стене делают канавку сечением 20 на 20 мм. По нему будет проходить провод питания для теплого электропола. Этот штроб сначала делают болгаркой, а внутреннюю часть обрабатывают перфоратором. В полу также необходимо сделать штроб такого сечения, он будет использоваться для размещения датчика.
Гофрированная трубка с датчиком температуры
Нужно установить датчик температуры. Его располагают в узкой гофрированной трубке и укладывают горизонтально, на равном расстоянии между соседними кабелями параллельно им. Провода от датчика выводят на стенку помещения.
Высота установки терморегулятора не должна быть меньше 30 см от пола. Если работы выполняются в помещении, где много влаги (например, в ванной), то регулятор требуется вынести наружу. В комнате мебель не должна мешать доступу к регулятору тепла.
Укладка кабелей
При укладке кабелей нужно учитывать, какую разновидность конструкции необходимо использовать. Они могут быть в виде проводов, одножильных или двужильных кабелей или термоматов. Для каждого из них существуют правила укладки кабеля.

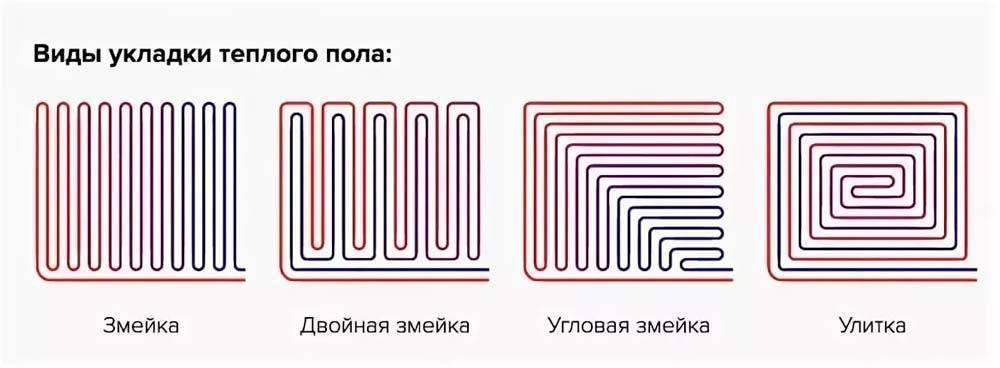

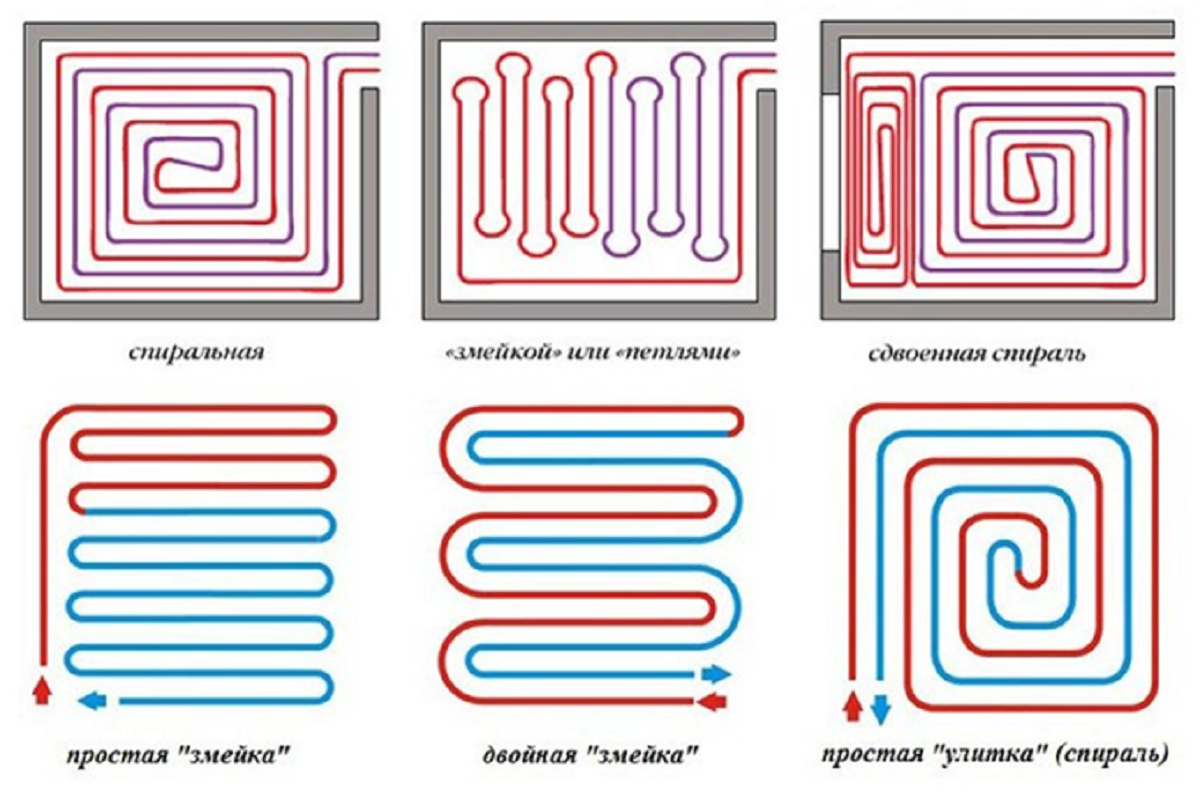

Чаще всего для этого используют одножильный кабель, его укладывают змейкой так, чтобы он охватывал площадь всего помещения. Оба конца кабеля должны выходить к терморегулятору. Перед укладкой рекомендуется начертить схему, в соответствии с которой будет производиться работа.
Проверка качества соединений с помощью мультиметра
До установки стяжки необходимо провести пробное включение и убедиться, что все правильно работает.
Если используется термомат, его просто раскатывают по поверхности. Если требуется, разрезают на куски и соединяют провода на них.

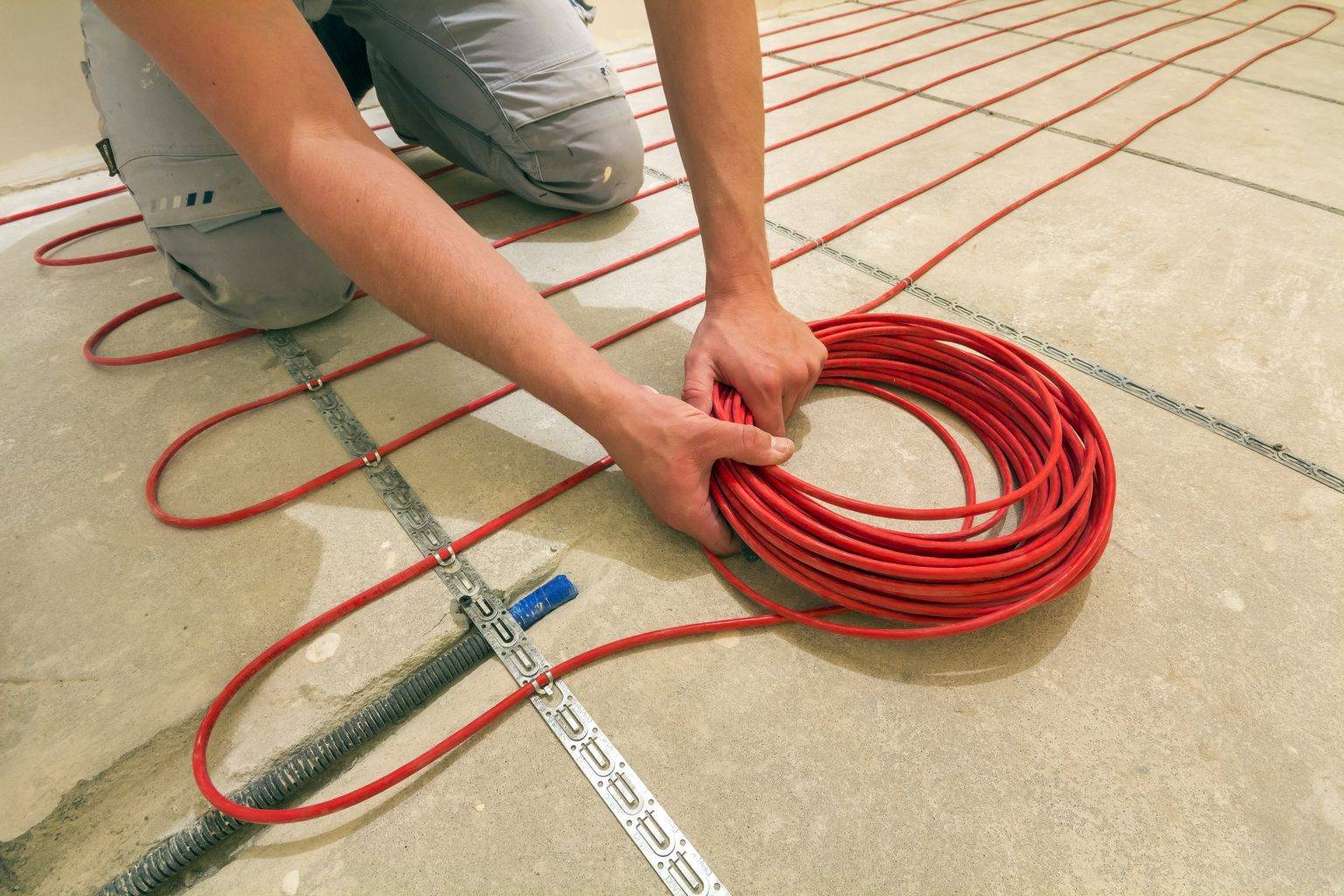

Кабель удобно монтировать на металлические полосы, имеющие специальные держатели.
В некоторых местах квартиры установка теплого пола нецелесообразна. Обычно при этом имеются в виду участки, где будет стоять тяжелая мебель. При укладке пола эти места рекомендуется обходить.
Прокладка кабеля
Заливка стяжки
Цементная стяжка зафиксирует кабель. Для ее укладки делают раствор, заливают готовую конструкцию теплого пола и обеспечивают, чтобы поверхность стяжки была ровной. Обычно ее используют для тех вариантов, когда используется одножильный или двужильный кабели. При укладке термоматов или проводов ее не применяют.
Важно! При установке стяжки нужно помнить, что полное высыхание цементной смеси наступает через 28 суток
Укладка плитки
Сначала проводят предварительную раскладку плитки так, как она будет стоять впоследствии. Затем кладут раствор и разравнивают шпателем
Важно, чтобы плитка укладывалась ровными рядами. Для этого нужно аккуратно класть раствор и разравнивать его шпателем
При установке плиток надо контролировать правильность укладки и исправлять ее положение при необходимости
Важно, чтобы напольное покрытие было ровным
При установке плиток надо контролировать правильность укладки и исправлять ее положение при необходимости
Важно, чтобы напольное покрытие было ровным
Установка теплого пола

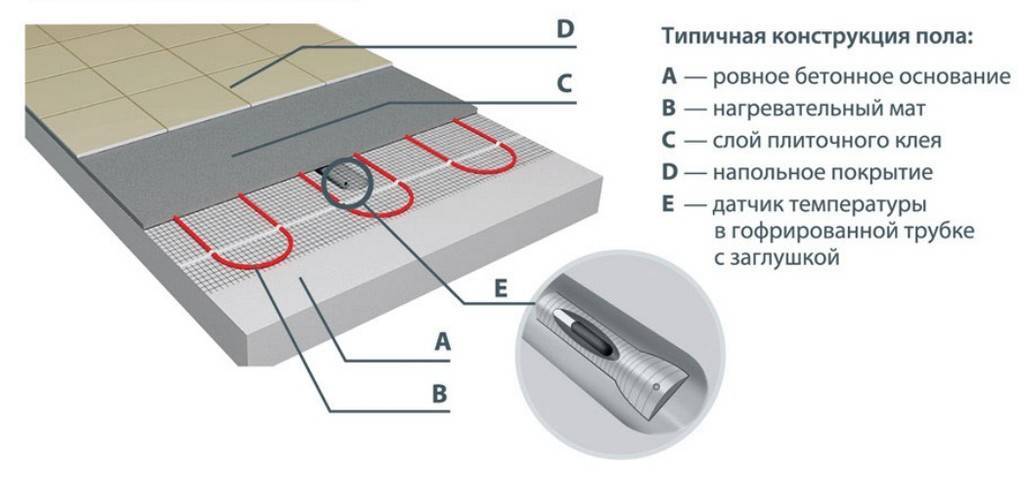

Монтаж датчика температуры
Прокладываете и закрепляете в штробе от коробки до секции нагревательного мата гофротрубу. Диаметр подбираете по размеру датчика.
Радиус изгиба трубки у стены должен быть не менее 5см.
Через нее пропускаете сам датчик температуры с проводами. При этом нужно соблюсти определенные расстояния:
между датчиком и стеной должно быть не менее 0,5-1 метра
сам датчик должен располагаться ровно посередине между витками нагревательных элементов
Шаг между витками в матах выдерживают в строго заданных параметрах (чаще всего 7,5-8см). За счет этой разбежки, компенсируется так называемая “тепловая зебра” под плиткой.
То есть, тепло полностью и равномерно распределяется по поверхности плитки, и вы босыми ногами никогда не почувствуете провалы температуры между линий кабеля и пустым местом, где его нет.
Чтобы строительный раствор не пошел во внутрь гофротрубки, на ее конец устанавливается заглушка. Если в комплекте ее нет, можно обойтись изолентой.
Иногда в комплекте идет специальный латунный наконечник. Многие не подозревают для чего он. А он именно и предназначен для установки во внутрь него головки датчика.
После выполнения всех вышеуказанных работ, обязательно еще раз произведите измерение сопротивления. Вдруг вы что-то нарушили или замкнули в процессе монтажа.
Какой электрический теплый пол выбрать.

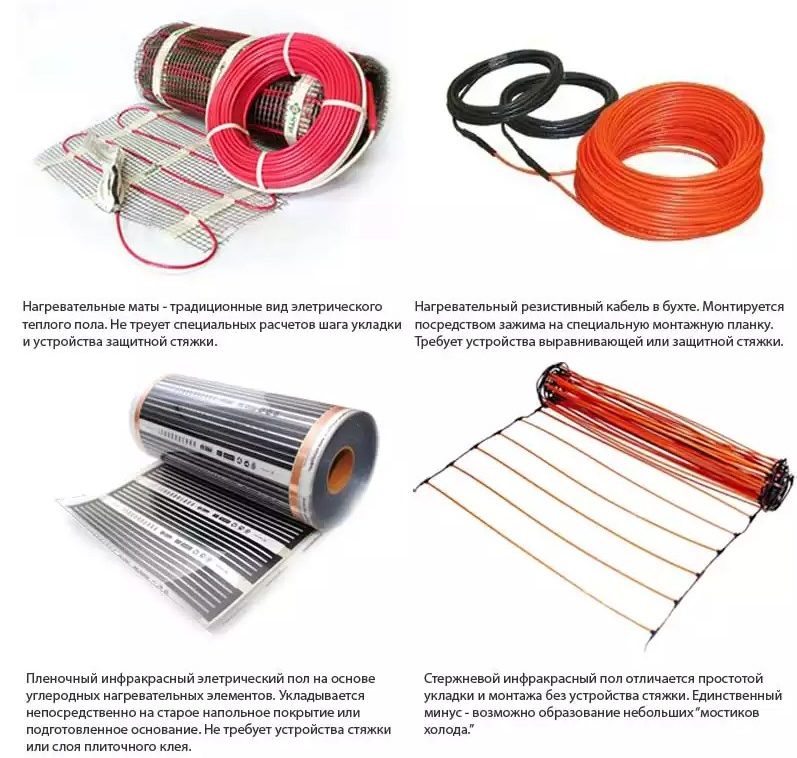

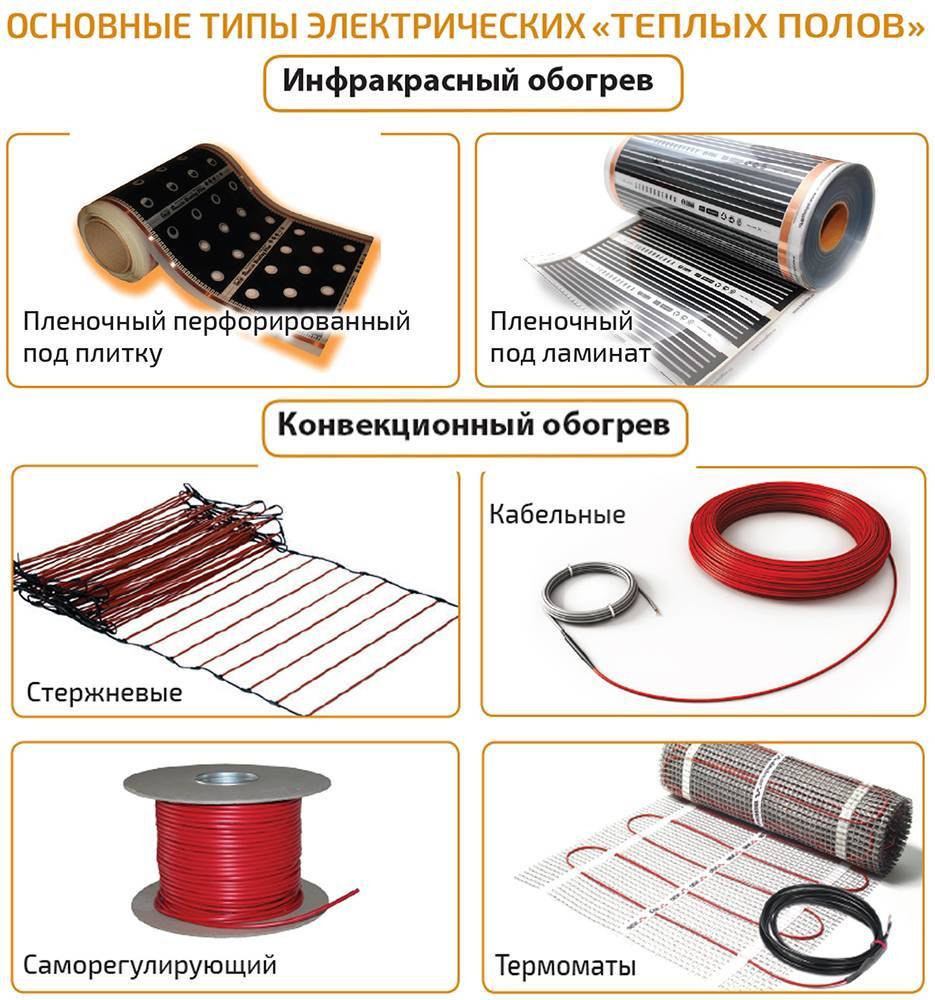

На данный момент существует три вида электрических полов, каждый из которых имеет свои особенности. Задаваясь вопросом, какой электрический тёплый пол лучше, рассмотрим характеристики каждого из трёх видов:
- Электрический тёплым пол обогревательным элементом в котором является кабель, с повышенным сопротивлением. В зависимости от того, какое сопротивление имеет материал, зависит количество выделяемого тепла. Монтаж электрического тёплого пола из кабеля осуществляется в бетонно-цементную стяжку (слой бетона от 3 до 5 см). При нагревании кабеля через электрическую сеть, происходит теплоотдача цементно-бетонной стяжке. Этот вид обогрева считается очень хорошим и служит для обогрева помещений зимой.
- Электрический тёплый пол с нагревательным матом. Этот вид пола представляет собой пластиковую сетку с тонким кабелем. Укладка тёплого электрического пола с нагревательным матом осуществляется прямо под кафельную плитку в клеящий раствор. Этот тип более экономичен (в плане мощности) и соответственно менее силён (по сравнению с пред идущим типом). Его использование актуально в квартирах, в качестве дополнительного источника тепла.
- Электрический тёплый пол с инфракрасной плёнкой. Монтаж электрического тёплого пола данного типа происходит без дополнительных растворов (клея или цемента). Выкладка этого электрического пола происходит прямо под ламинат или ковролин и считается наиболее простой. Прогревание происходит за счёт медного провода, проложенного среди углеродных полос. Инфракрасное излучение, попадая на окружающие предметы, вызывает их нагревание, что в последствие вызывает теплоотдачу. Основной особенностью этого типа пола — отсутствие постороннего шума при нагревании (в отличие от кабельного). Инфракрасная плёнка используется как в качестве дополнительного источника подогрева, так и в качестве основного.
Что собой представляет кабельный теплый пол

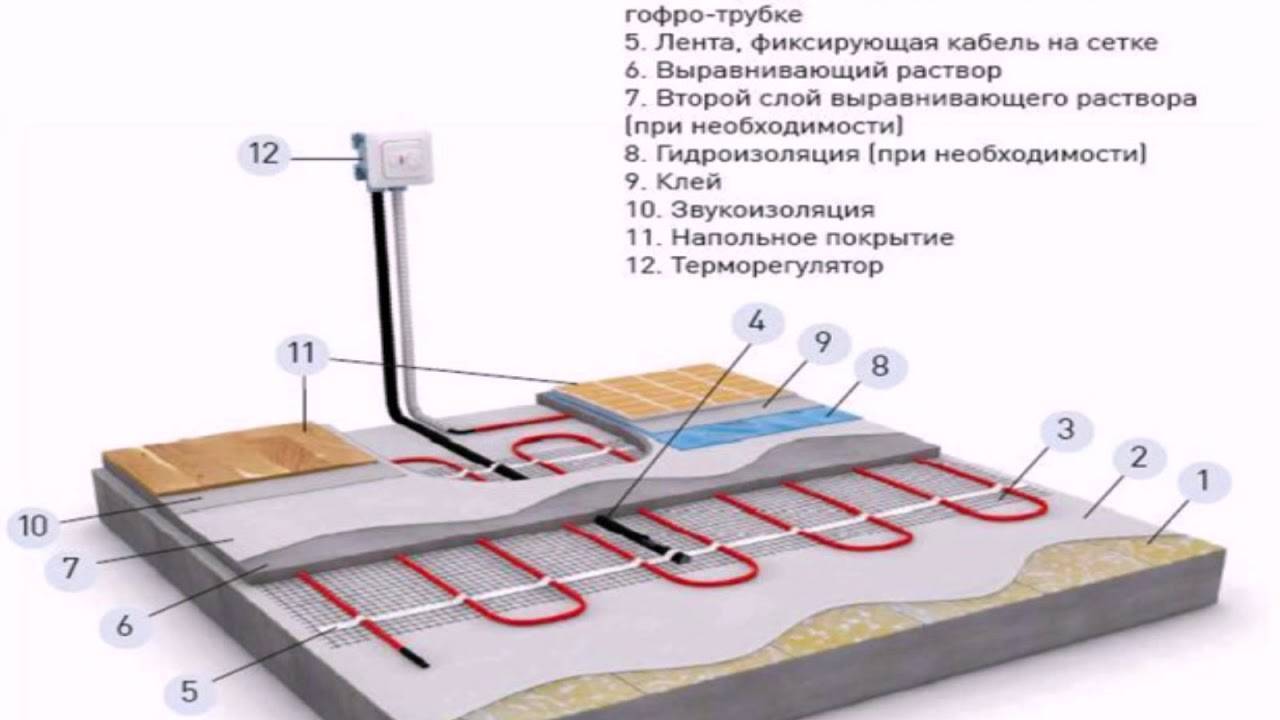

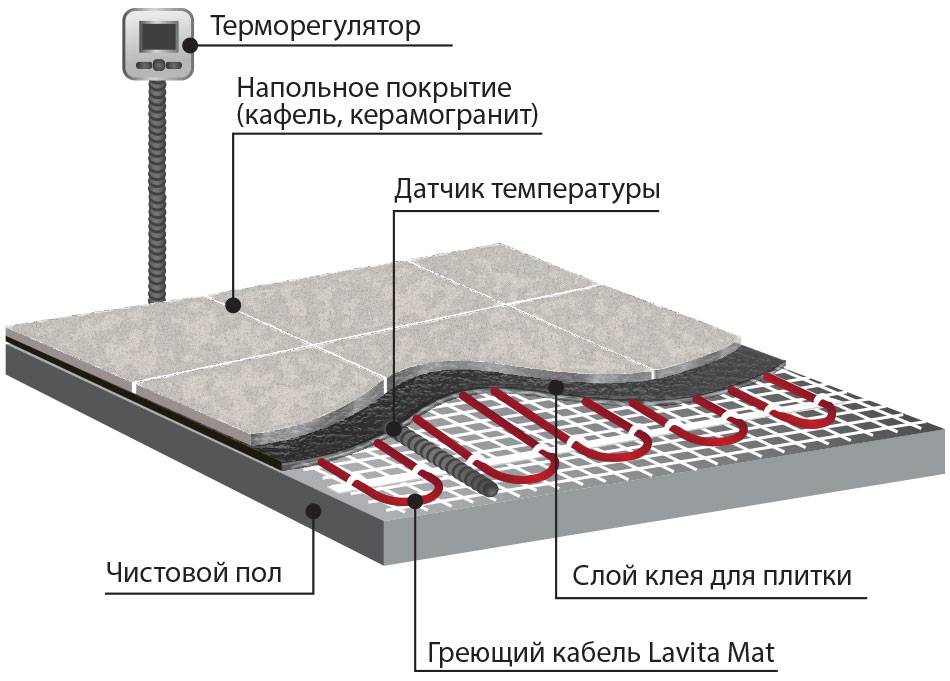

Что же такое теплый пол? Это слоеный пирог, состоящий из черновой и финишной стяжки, утеплителя и собственно самих нагревательных элементов. Согласно технологическим требованиям, условиям теплый пол можно применять в жилых помещениях.
Одним из самых распространенных видов теплого пола является применение водяного обогрева или инфракрасного излучения. Но его не менее эффективный аналог – электрические нагревательные элементы. Их роль выполняет кабель, который продается в катушках или вмонтирован в специальные маты. Какой вариант лучше — все зависит от места установки. Кабельные полы идеально подходят для укладки «под плитку».
Дополнительно вместе с нагревательным кабелем необходимо установить:
- Термодатчик;
- Терморегулятор.
Преимущества теплого пола
Ванная комната – это особое помещение. Каждое утро в этой части дома мы заряжаемся положительной энергетикой на целый день, а вечером в ней снимаем груз тяжелого трудового дня. В этой комнате можно понежиться в ванной или расслабиться под струями теплого душа. Не очень приятно после теплых процедур становиться на холодный пол, покрытый керамической плиткой. Средством отопления в ванной служат или обыкновенная батарея или полотенцесушитель, но тепла от них недостаточно.
В современной жизни система обогрева «теплый пол» в ванной комнате пользуется большой популярностью. Сейчас уже тяжело удивить кого-либо этим. Ванная комната считается самой сырой и холодной в квартире, известно, что сырость имеет свойство скапливаться снизу, из-за чего по всей квартире сразу чувствуется характерное ощущение влаги. Установку теплого пола делают не только для того чтобы сохранить тепло в помещении, утеплив пол можно избежать распространения сырости по всей квартире.
Влага будет высыхать быстрее после принятия ванны, а также после стирки. Отопление пола имеет и другие преимущества, при наших невысоких помещениях будет минимальная потеря высоты — толщина такого пола (включая плитку) 12-15 см. Установка теплого пола в ванной комнате своими руками — не сложный процесс и его можно сделать довольно быстро.
Разновидности теплых полов
Электро полы — системы отопления, которые работают от электроэнергии. В комплект этих устройств входит терморегулятор и датчик температуры.
Такое отопление равномерно прогревает поверхность, не занимает полезную площадь в доме и не портит интерьер.
Недостаток всех моделей подогрева электрического типа — риск поражения током, но только при проведении неправильного монтажа.
Кабельные полы

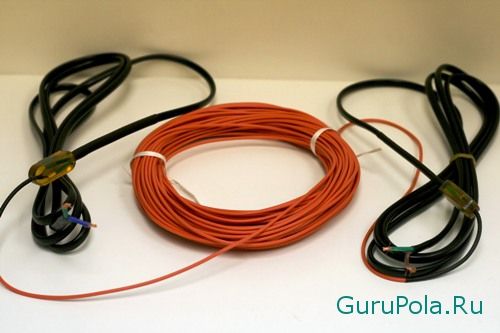

К устройствам кабельного типа относятся греющий кабель и нагревательные маты. Провод в таких полах используется резистивный или саморегулирующийся.

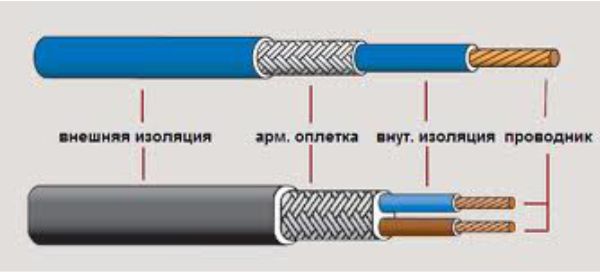

Первый бывает одно и двужильный:
- одножильный — имеет одну токоведущую жилу, стоит дёшево, но обладает большим ЭЛМ излучением, поэтому для жилых помещений не подходит;
- двужильный — две жили объединённые одной изолирующей оболочкой, излучение электромагнитных волн ниже, поэтому именно он используется в жилых комнатах.
Устройство саморегулирующего кабеля — две токоведущие замкнутые параллельно жилы с полупроводниковой матрицей. Он способен сам регулировать уровень нагрева, в зависимости от температуры воздуха.
Виды кабельного отопления:
Греющий кабель — данный тип тёплого электрического пола появился одним из первых. Он имеет 100% теплоотдачу, то есть, вся электроэнергия преобразуется в тепловую. Устройство — это провод с двойной изоляцией, за счёт него осуществляется обогрев поверхности. Он раскладывается на основании с определённым шагом.Монтаж самый трудоёмкий, ведь чаще прокладка данного электрического пола осуществляется под бетонную стяжку, хотя возможен настильный способ. «Пирог» состоит из: основания, теплоизоляции, подложки, нагревательного элемента, стяжки и финишного покрытия.
Нагревательные маты — отличаются от кабельных тем, что провод уже закреплён на стекловолоконной плёнке. Это делает укладку своими руками намного проще, достаточно лишь раскатать мат, не нужно высчитывать укладочный шаг и фиксировать нагревательный элемент.Слои у данного электрического тёплого пола такие же, как при использовании греющих мат, только вместо бетонной стяжки устройство можно заливать плиточным клеем.
Инфракрасные системы
В данной конструкции обогрев осуществляется инфракрасными волнами, электромагнитное излучение отсутствует. Греются предметы в комнате, а не воздух в ней.
К инфракрасным системам относятся плёночные полы и стержневые маты:
Плёночный пол — термоплёнка, имеющая углеродную основу. Нагревательные элементы состоят из сплава меди и алюминия, они расположены параллельно и запаяны внутрь плёнки, по краям которой имеются токопроводящие шины.Плюс такого обогрева — лёгкость конструкции, отсутствие потребности в заливки стяжки, а напольное покрытие может быть любым, и стелится прямо на плёнку. Сама она имеет толщину всего 0,3 см, поэтому не забирает высоту потолка.В разрезе такой пол выглядит так: черновая основа, фольгированная теплоизоляция, греющая плёнка, полиэтилен и напольное покрытие.
Стержневой — маты, из размещённых параллельно карбоновых стержней. Карбон — наноструктура, из углеродистой основы со связующими компонентами. Стандартная ширина таких мат 0,8 м, а длина 25 метров. Такое устройство имеет функцию саморегуляции.К минусам можно отнести возможность установки только в стяжку.
«Пирог» такого пола:
- основание;
- теплоотражающий материал;
- карбоновые маты;
- бетонная стяжка или плиточный клей,
- покрытие.
Расчет материала
Если Вы решили сделать теплый пол под плитку своими руками в качестве основного отопления, необходимо осуществлять расчет с учетом, что на 1 м2потребуется нагреватель, мощностью не менее 140-180 Вт. Для вспомогательной системы отопления можно использовать мощность, не более 140 Вт/м2(можно и 80 Вт, все зависит от того, насколько качественного произведено утепление помещения).
Все что Вам нужно – посчитать площадь комнаты (длина*ширину) и отнять от данного значения площадь, занятую мебелью без ножек и бытовой техникой (т. к. под ними укладывать материал запрещено).
В результате Вы получите полезную площадь обогрева. После этого на основании полученного результата определяется необходимая суммарная мощность нагревательного элемента и его длина. Погонная мощность одного метра нагревательного кабеля может варьироваться от 16 до 21 Вт/м.
К примеру, если площадь комнаты составляет 10 м2и вы выбрали нагреватель мощностью 100 Вт/м2, тогда в результате получится общая требуемая мощность 1кВт. Выбираем кабель 20 Вт/м, длина которого должна быть 50 м (1000/20).

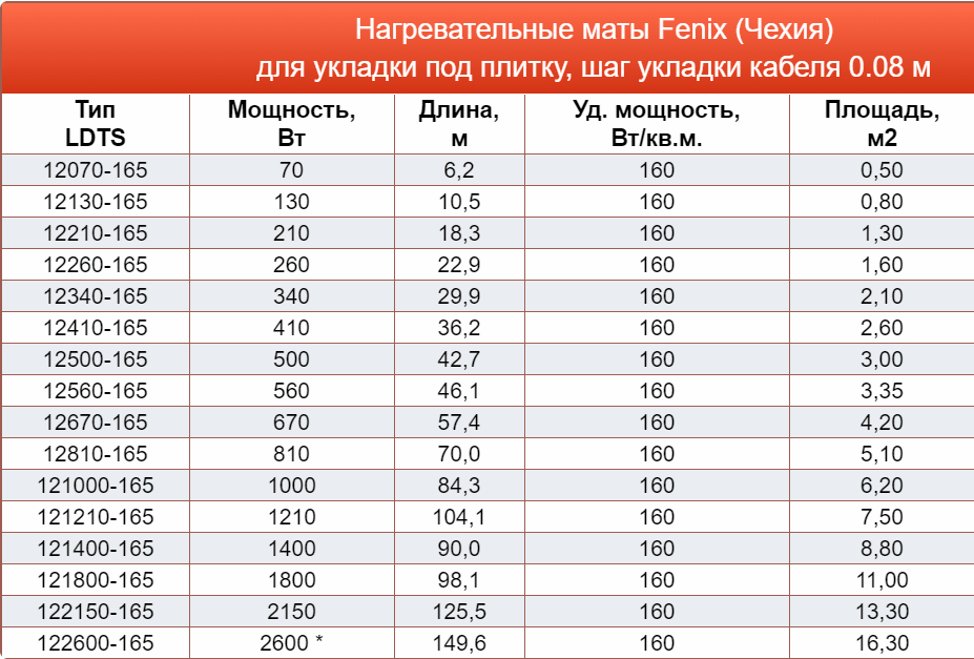

Термомат выбирается по такому же принципу, исходя из полезной площади и необходимой мощности. Дополнительно необходимо приобрести монтажную ленту, с помощью которой будет осуществляться крепление обогревателя к бетонной стяжке.
Расчет материалов
Для расчета необходимой длины кабеля от общей площади помещения вычитается площадь, занятая мебелью, бытовыми приборами, сантехникой и т.д. Под ними кабель не укладывается во избежание его перегрева и неэффективного использования. Необходимая мощность комплекта теплого пола определяется, как произведение свободной площади на потребную удельную величину в соответствии с назначением помещения.
Комплект подходящей мощности проверяется по допустимому шагу укладки. Размер шага вычисляется делением площади на длину кабеля. Допустимый шаг укладки для конкретной модели теплого пола можно найти в его инструкции. В общем случае электрический кабель мощностью 10 Вт/м.п. укладывают с шагом 65-75 мм, мощностью 16-17 Вт/м.п. – с шагом 100 мм.
Важные моменты
Конечный результат во многом зависит от того, насколько правильно были проведены расчеты в части характеристик теплого пола, и соблюдены правила его монтажа. К укладке приступают только после выравнивания, проведения грунтовых работ и тщательной очистки пола от мусора. Рекомендуется места соединения нагревательного кабеля и электропроводки отметить в документе плана, что может в будущем потребоваться при проведении ремонтных работ.
https://youtube.com/watch?v=8l9tpD2ZM_c
При выборе резистивного кабеля ориентироваться следует на удельную мощность, рассчитанную производителем на 1 м2. Схема укладки конструкции может предполагать монтаж в виде змейки или ракушки, при использовании электрических теплых полов чаще прибегают к первому варианту.
Важными являются следующие моменты:
- нельзя допустить повреждения нагревательного кабеля, поэтому все работы должны проводиться максимально аккуратно;
- не применяются при монтаже режущие и колющие предметы;
- работа проводится в обуви, имеющей мягкую подошву;
- наступают на кабель только в крайних ситуациях;
- расчистку швов делают с «ювелирной» точностью.
При укладке плиточного клея важно следить за тем, чтобы не происходило образования пузырьков. Ошибка способна привести к чрезмерному нагреву кабеля, который из-за этого может выйти из строя
Со времени проведения отделочных работ и покрытия пола должно пройти не менее 30 суток для того, чтобы завершились химические процессы в полном объеме. После этого конструкцию можно вводить в эксплуатацию.
Установка электрического пола в помещении имеет ряд преимуществ, основными из которых является комфорт проживания. Начать укладывать теплый пол нужно с определения типа нагревательной модели, затем выполнить расчеты для достаточности обогрева помещения и провести монтаж, соблюдая основные правила и рекомендации.
Кабельный тёплый пол
Устройство теплого пола с помощью кабеля выступает одним из наиболее распространенных и широко используемых. Для этих целей применяется резистивный или саморегулирующийся кабель. Последний вариант на основании идущего в комплекте датчика температуры анализирует показатели прогрева помещения и в случае понижения отметки или ее превышения, корректирует самостоятельно генерируемые объемы тепла. При охлаждении помещения, активирует нагрев пола, при перегреве – временно отключается. Выделяя соразмерное количество тепла, такая система выступает более экономичной в расходе. Ее можно укладывать непосредственно под отделку, так как локальный перегрев исключен. Минусом комплектов выступает их повышенная стоимость. И поэтому чаще потребители отдают предпочтение системам с резистивными кабелями.
Как работает система теплого пола? Конструктивное решение предусматривает укладку под любые виды напольных покрытий. Система собирается из одно- или двужильных проводов. В кабеле с одной жилой, чаще всего латунной или стальной с цинковым покрытием, в контуре есть пара выводов, по концам. Имеется изоляция внутри и экран, предупреждающий повреждения и ослабляющий электромагнитное излучение. В отличие от двужильного кабеля, одножильный греет по умолчанию. Двужильная система допускает либо нагрев двух жил, либо наличие одной возвратной. Вывод один, а на конце – муфта. Кроме экрана обязательным является наличие металлической оплетки.
Принцип работы кабельного теплого пола
Принцип работы кабельного пола основан на постоянном электрическом сопротивлении резистивного кабеля. После включении в сеть со стабильным напряжением, он генерирует высокую постоянную мощность. Производимое тепло за счет укладки при равных промежутках гарантирует равномерный прогрев помещения до оптимальной температуры и комфортный микроклимат в помещении.
Исходя из толщины проводов, система теплого пола монтируется в плиточный клей либо в бетонную стяжку из обычного цементного раствора. Если высота напольного покрытия не предусматривает запаса, то кабельную систему монтируют в штробы.
Как выбрать?
Перед тем, как задуматься какой электрический теплый пол лучше выбрать, следует решить два вопроса:
- Во-первых, будет ли теплый пол использован для основного обогрева комнаты или только в качестве дополнительного.
- Во-вторых, как он будет монтироваться: в слой стяжки или поверх нее.
Если теплый пол станет основным источником тепла, то рекомендуемая мощность его квадратного метра должна составлять от 130 до 150 Вт. Если в качестве дополнительного – 110-130 Вт.
Также стоит учитывать возможность изменения удельной мощности пола расстоянием между петлями нагревательного кабеля. Чем ближе будут витки, тем большее количество кабеля понадобится, но можно будет использовать менее мощные модели. При этом площадь теплого пола не должна быть менее 70% от общей площади комнаты.
Принимать во внимание следует не общую площадь помещения, а лишь свободную от массивной мебели. Другой аспект при выборе длины кабеля для достижения необходимой мощности – тип напольного покрытия поверх теплого пола
Другой аспект при выборе длины кабеля для достижения необходимой мощности – тип напольного покрытия поверх теплого пола.
Минимальные теплопотери будут при закладке кабелей под плитку. Соответственно, можно обойтись меньшей мощностью на квадратный метр.

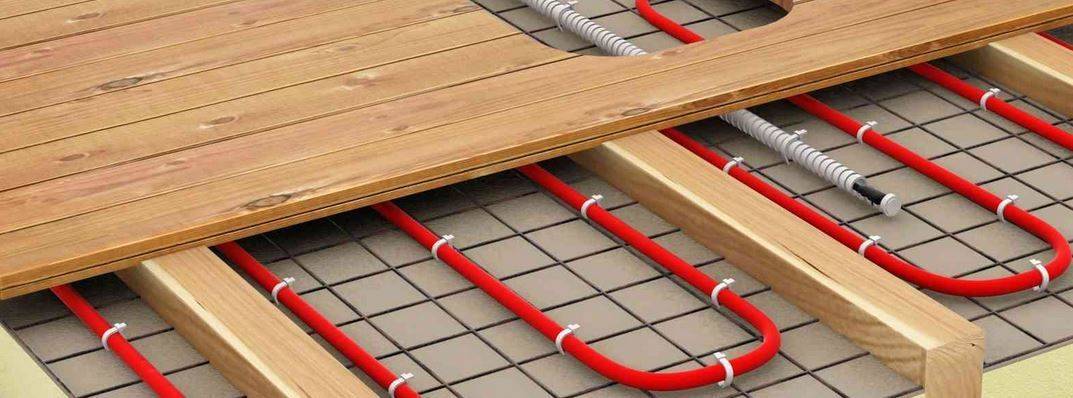

Закладка кабеля под паркет или ковролин потребует большей мощности из-за низкой теплопроводности данных покрытий.
Тип кабеля зависит также и от способа укладки. Когда он располагается внутри цементной стяжки, то для этих целей можно использовать кабели любого диаметра.
Если же он будет уложен поверх стяжки, то в данном случае обойтись без сверхтонкого кабеля не получится
Однако сверхтонкий кабель имеет одно важное ограничение: он пригоден лишь для дополнительного подогрева
Подбирая компоненты для теплого пола, необходимо также принимать во внимание состояние электропроводки. Если она не сможет выдержать высокую мощность теплого пола, то начинать все расчеты и работы следует только после замены проводки.

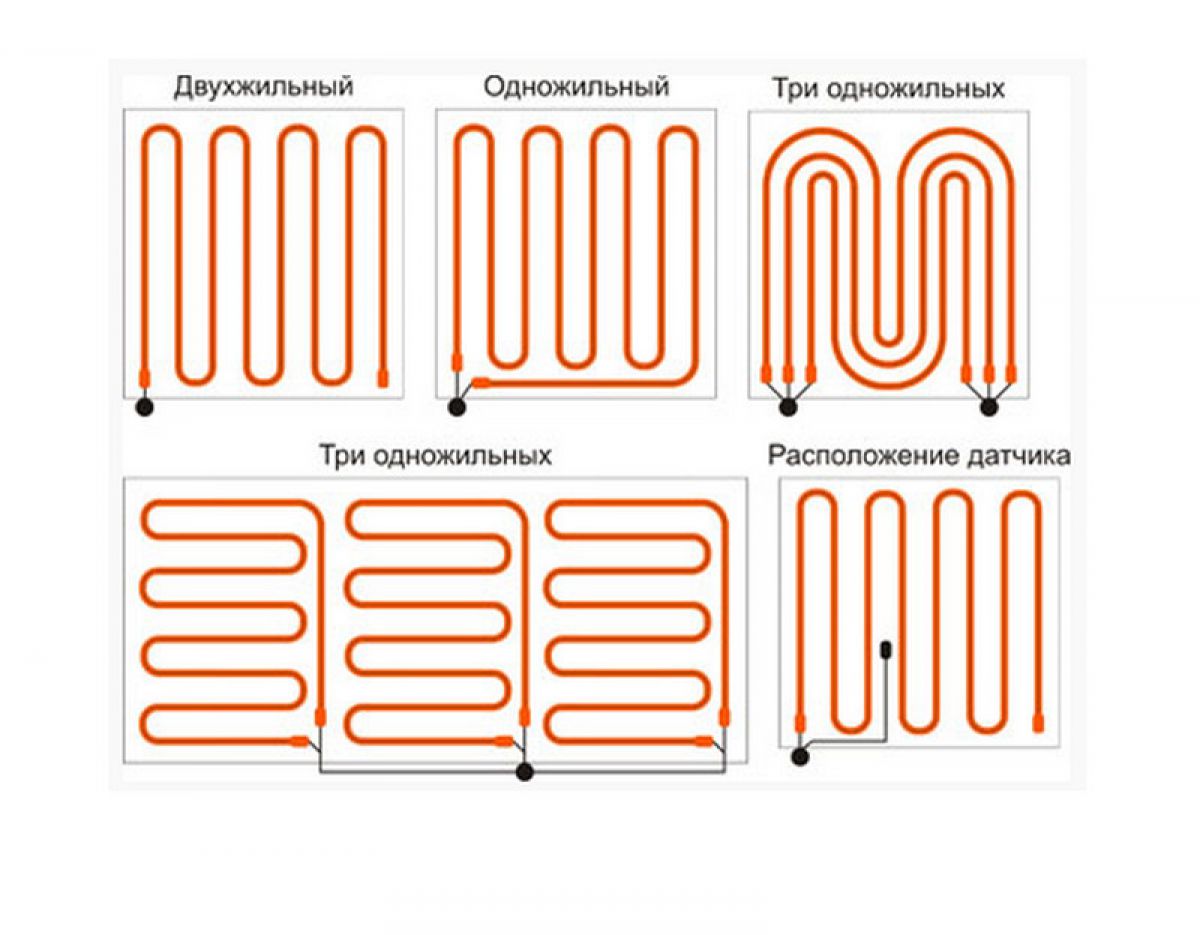

Следующим пунктом при выборе комплектующих является вопрос, какие кабели использовать: одножильные или двужильные
Это будет зависеть от способа подключения теплого пола к терморегулятору и возможностей прокладки самого кабеля
Следующим пунктом при выборе комплектующих является вопрос, какие кабели использовать: одножильные или двужильные. Это будет зависеть от способа подключения теплого пола к терморегулятору и возможностей прокладки самого кабеля.
Если есть возможность равномерно разложить кабель по площади комнаты и подвести оба его конца к терморегулятору, то вполне возможно обойтись простым одножильным кабелем.
Однако если конфигурация помещения не позволяет уложить кабель по всем правилам и подвести их концы в одну точку, то в этом случае выбор должен делаться в пользу двужильных моделей. Кабели с двумя жилами подключаются к терморегулятору лишь одним концом, второй же конец при этом может оставаться в любом удобном месте.
Заказывая теплый пол, нельзя забывать и о выборе подходящего терморегулятора.
Без этого устройства достичь желаемой температуры пола попросту не получится. Кроме того, терморегулятор поможет намного сократить затраты на электроэнергию.
Всего же существует три разновидности терморегуляторов.
Модели с ручным управлением. Их особенностями являются простота, дешевизна и минимум функционала. Весь их интерфейс состоит из клавиши включения и ручного регулятора мощности.
Терморегуляторы с дисплеем. Такие модели интересны возможностью задавать температуру с точностью до градуса. При этом текущая и требуемая температура может отражаться на имеющемся экране. Однако для использования этих возможностей потребуется еще и установка термодатчика.
Термодатчики следует устанавливать на равном расстоянии от близлежащих витков нагревательного кабеля. Если это требование не будет соблюдено, то выставить нужную температуру пола станет невозможным.
Программируемые терморегуляторы. Их возможности позволяют задавать определенную температуру пола на заданный период времени. К примеру, с их помощью можно автоматизировать отключение теплого пола в дневное время на рабочей неделе. Кроме того, некоторые модели подобных терморегуляторов могут управлять сразу несколькими зонами теплых полов.

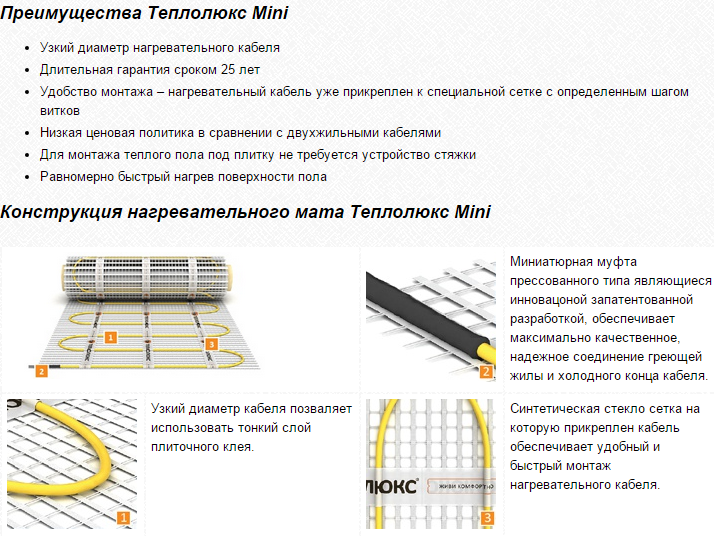

Укладка сетки нагревательного мата
Начинать монтаж сетки необходимо с места вывода кабеля к коробке термостата. Рулон раскручиваете и раскладываете по поверхности. При этом необходимо обойти зоны ранее размеченные маркерной лентой.
При монтаже можно ходить по теплому полу (по проводам), если у вас обувь с мягкой подошвой. Некоторые, таким образом даже придавливают сетку к основанию стяжки, но перебарщивать с этим не стоит.
При раскручивании рулона, желательно спрятать концевой отрезок кабеля во внутрь, чтобы при укладке он не перекручивался и не задевал посторонние предметы.
В том месте, где необходимо произвести поворот нагревательного элемента, разрезают секцию.
Достаточно освободить его из сетки. Хвост, который получится при повороте приклеиваете к полу алюминиевым скотчем. Он помимо крепежа, помогает еще и распределить тепло на этом участке поверхности.
Если у вас секционно-резистивный мат, где есть независимые секции, подключенные от кабеля питания проходящего по краям, то при поворотах разрешается разрезать один из крайних проводов.
Но только не греющий элемент! Не вздумайте резать его.
После укладки необходимо соединить эти разрезанные жилы. Для этого вам понадобится медный монтажный провод ПуГВ сечением 1,5мм2.
Отмеряете необходимую длину и зачищаете концы. После чего, продеваете сквозь них термоусадку. Жилу ПуГВ и крайнюю жилу питания мата соединяете между собой прессуемой гильзой ГСИ.
Гильзу подбираете согласно сечению проводов.
Далее, сдвигаете термоусадку на место опрессовки и нагреваете ее, надежно изолируя данное место.
После чего, то же самое проделываете со вторым концом.
Таким образом соединяются одножильные провода питания на матах с независимыми секциями.

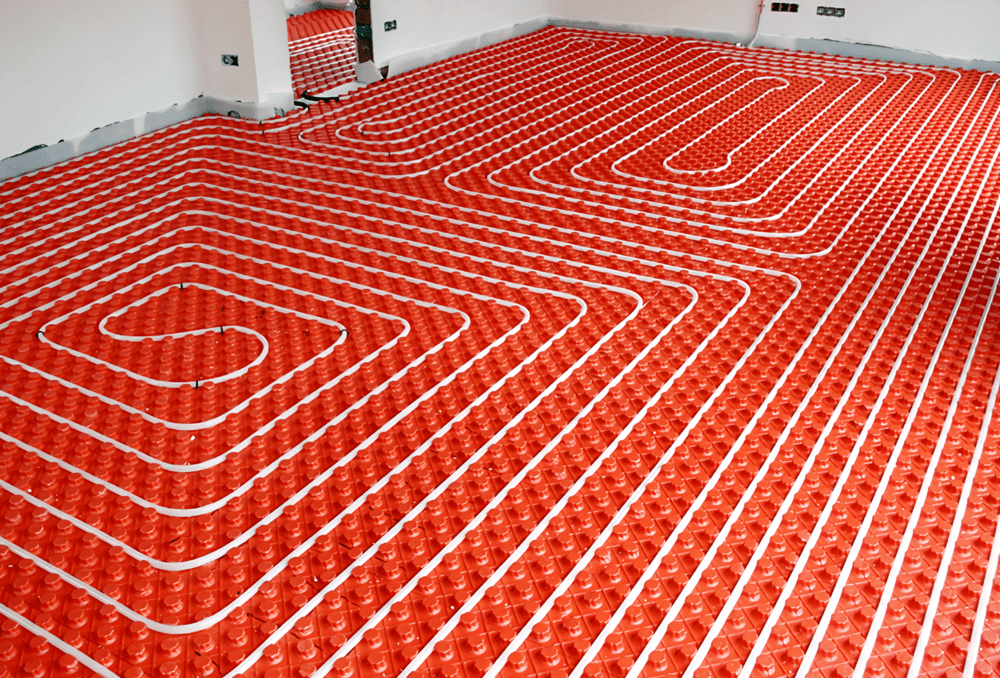

Особенности водных полов
Циркуляция жидкости под поверхностью дома для многих является причиной установки электрических систем обогрева. Боязнь выхода из стоя сложной системы, которая может повредить фундаменту после поломки, вполне обоснована — при неправильной прокладке труб, использовании материалов сомнительного качества или просчете на этапе строительства. Для хорошей балансировки дома укладываться система может только на:
- Ровную поверхность;
- Отдельный контур для каждой комнаты;
- Обогрев всего здания или заливка стяжкой других комнат вровень.
Правильное распределение веса обезопасит от провисания отдельных частей, поломки каркаса из-за чрезмерного давления. Теплый пол в каркасном доме установить своими руками возможно, однако для водных систем потребуется помощник с опытом — работа с ПВХ трубами требует особых навыков и понимания данного материала.
Особенности электрического «теплого пола» с кабелем
Чтобы не казаться голословными, в этом разделе публикации мы постараемся убедить читателя, что электрический кабельный «теплый пол» имеет массу преимуществ перед водяным.
Не станем в этой статье расписывать принципиальные преимущества всех систем подогрева поверхности пола. Такой подход действительно показывает и максимальную эффективность, и комфортность для жильцов при перемещении по полу, и оптимальное распределение температур воздуха по высоте помещения. Все это свойственно и водяным, и электрическим системам примерно в равной степени. Но, казалось бы, с точки зрения эксплуатационных затрат водяная система выглядит более экономичной, ей бы и отдать предпочтение…
Однако, если рассмотреть проблему «под разными углами» — картина будет отнюдь не столь однозначной.
- Начнем со степени сложности реализации проекта. Здесь даже сопоставлять затруднительно, так как монтаж трубных контуров с их завязкой на коллекторы, на регулировочные смесительные узлы – несравнимо тяжелее, нежели прокладка нагревательного кабеля.
- Для оборудования водяного «теплого пола» потребуется немало места. Управление же электрической системой – это компактный блок, по размерам сопоставимый с обычным выключателем.
Разница разительная – громоздкий смесительно-коллекторный шкаф или компактный терморегулятор, устанавливаемый в обычное розеточное гнездо.
Водяной «тёплый пол» часто бывает в принципе невозможен в домах многоэтажной застройки. Во всяком случае – это придется уточнять, и в случае согласия — составлять проект со строго оговоренными условиями подключения к тепловой сети, затем его утверждать, согласовывать и т.п. Для электрической системы нужно лишь то, чтобы общая потребляемая мощность в квартире не выходила за рамки дозволенного. А так – все в руках хозяев, безо всяких согласований и прочих бюрократических процедур. С этой точки зрения, электрические «теплые полы» — полностью универсальны.
- Как ни крути, трубы с теплоносителем, замурованные в полу, остаются потенциальной угрозой протечки. Пусть с очень невысокой вероятностью, но все же…
Авария на водяном «теплом полу» — проблема нечастая, но зато, если уж такое случилось, то устранение последствий превращается в очень масштабное мероприятие.
- Электрические системы всего намного проще и чувствительнее в управлении.
- Электрический теплый пол несложно запустить в любой момент, например, когда летом вдруг пошла череда прохладных дней, и в комнатах стало некомфортно. Запустить громоздкую систему водяного отопления с подключенным «теплым полом» решится в таких обстоятельствах не каждый. Да и выйдет она на рабочий режим – далеко не сразу.
Единственным «минусом», сразу приходящим на ум, является немалая стоимость электроэнергии. Но это – вовсе не «приговор». При правильном монтаже, разумной эксплуатации, при эффективной термоизоляции дома или квартиры – ничего пугающего хозяев не ожидает. И в особенности, если электрический «теплый пол», как это часто практикуется, создается не взамен общей системы отопления, а лишь для повышения уровня комфортности в отдельных помещениях квартиры или даже на отдельных участках комнат.

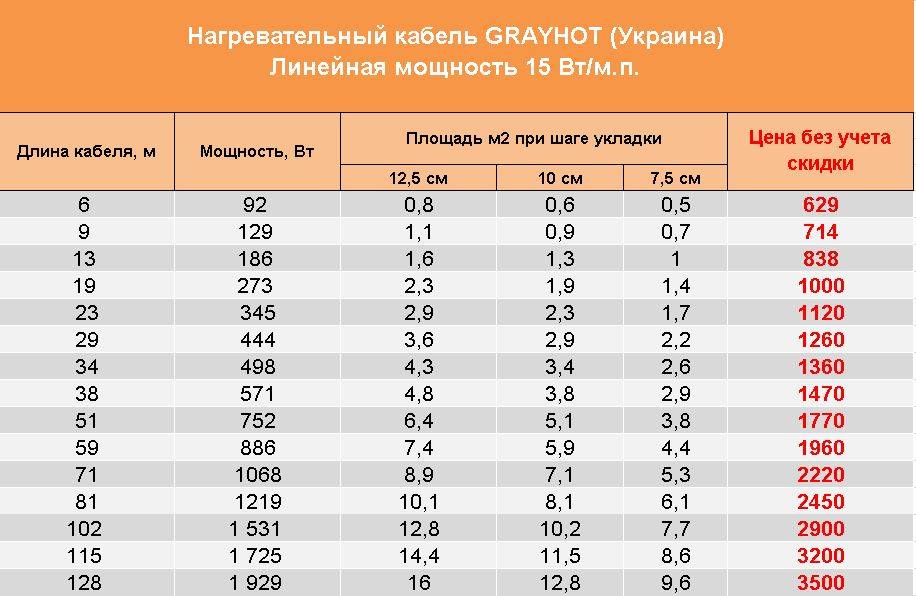

Расчет нужной длинны кабеля
Для теплого пола кабель берется из расчета 150-200 Вт на квадратный метр пола. Например, при мощности 20 Вт/м.п.
и заданной мощности 200Вт/м2 на 1м2 потребуется 10 м кабеля. Чем больше мощность, тем быстрее будет прогреваться
холодный пол. При этом следует учитывать минимальный шаг укладки провода, он должен быть не менее 5-6 см (см.
тех паспорт изделия).
При выборе греющего кабеля для самостоятельного монтажа, обязательно ознакомьтесь с техническим паспортом
изделия! В нем вы найдете конкретную информацию о мощности, шаге укладки, минимальном радиусе изгиба и т.д.
Обязательно требуйте его у продавца.
Вот несколько, для ознакомления:Deviflex DTIP-10 – Двухжильный резистивный греющий кабель 10Вт/м.Теплолюкс ТЛОЭ – Одножильный резистивный кабель 14-21Вт/м.Теплолюкс ТЛБЭ – Двухжильный резистивный кабель 15-20Вт/м.
Существуют нагревательные маты, где кабель уже смонтирован с нужным шагом и мощностью. Нагревательные маты
отличаются лишь простотой монтажа, других отличий нет.
Совмещение кабельного теплого пола с покрытиями
Эффективнее и экономичнее теплый кабельный пол проявляет себя под плиткой
Эффективность отопления кабельными нагревателями будет достигнута, если поверх них будет уложен материал с высокой теплопроводностью. В противном случае он будет действовать как изолятор, поглощая вырабатываемую энергию.
Лучшим решением для накрывания кабельного пола являются такие покрытия:
- Кафельная плитка или керамогранит. В совокупности с клеем этот материал отлично проводит тепло при минимальных потерях. Может быть использован в помещениях с повышенной влажностью и в жилых комнатах при условии выбора изделий с соответствующим интерьеру цветом, рельефом и фактурой.
- Ламинат. Спрессованные из нескольких слоев панели проводят тепло несколько хуже, но достаточно хорошо, чтобы матовая система качественно выполняла свои функции при среднем объеме потребляемой энергии.
- Линолеум. Полимер хорошо прогревается от матов, практически не поглощая тепло. Приобретать нужно рулоны без подложки, изготовленные из натуральных материалов.
При выборе финишного покрытия нужно делать выбор в пользу долговечных материалов, так как их замена после установки мебели будет очень проблематичным мероприятием.
