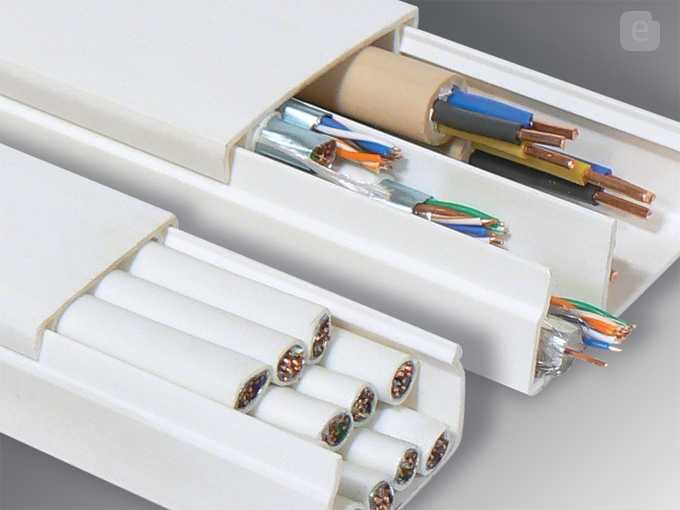

Конструкция
Выпускается несколько типов кабель-каналов:
- открытые или с открывающейся крышкой. Их еще называют «коробами» или «лотками». Наиболее популярны, поскольку обеспечивают доступ к проводу в любом месте;
- глухие жесткие. Выполнены в виде трубы. Крепятся хомутами и чаще всего вмуровываются в стену: это дает возможность заменить перегоревший кабель, не вскрывая штробы;
- глухие гибкие:
- гофрированные. Пластиковые гофры герметичны, потому защищают кабель от влаги и могут применяться даже под водой. Стальные — прочнее, но не герметичны, поскольку изготавливаются путем спирального скручивания оцинкованной ленты. Применяются гофрированные кабель-каналы на неровных поверхностях и на участках с большим числом поворотов;
- цепные (траки). Состоят из нескольких коротких жестких элементов, соединенных друг с другом шарнирно. В основном применяются для подключения станков и другого оборудования на производстве.
Кабель-каналы с открывающейся крышкой делятся на разновидности по ряду признаков. Один из них — форма сечения.
Вариантов достаточно много:

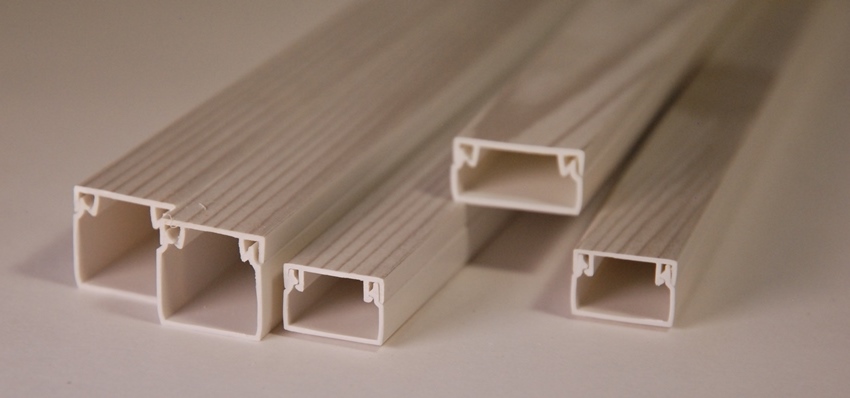

- П- и Ш-образные. Самый востребованный тип. Крупноразмерные короба называют «парапетными», небольшие — мини-коробами. У Ш-образных внутреннее пространство разделено перегородкой на две секции, что позволяет отделять слаботочные линии (интернет, видеонаблюдение, домофон) от силовых. Есть модели со съемной перегородкой. Для нее в корпусе предусмотрены пазы;
- овальные. Предназначены для монтажа на полу. Так провода прокладывают в крайнем случае, когда нет возможности подобраться к электроточке по стене. Например, для подключения розеток на островном кухонном столе. Овальная форма придана изделию для того, чтобы при ходьбе за него не цеплялись. Еще отличительная черта — повышенная прочность (увеличена толщина стенок);
- треугольные (электротехнический плинтус). Как ясно из названия, укладываются в углу между полом и стеной. Внешне похожи на обычный плинтус, но внутри содержат полость для кабелей. Такой короб наиболее предпочтителен, поскольку он не портит интерьер;
- угловые. Подобный кабель-канал можно было бы назвать «электротехническим багетом», но такое наименование за этими изделиями почему-то не устоялось. Крепят их в углу между стеной и потолком. Конструктивно угловой короб похож на электротехнический плинтус, но имеет два существенных отличия: небольшой размер и менее прочная стенка;
- лестничные. Напоминают приставную лестницу с перекладинами и применяются на производстве для прокладки тяжелых магистралей из многих кабелей. Такие лотки крышками не оснащаются.
Это основные формы. Также выпускаются дизайнерские короба — полукруглые, многоугольные и т.д.
Следующий отличительный признак – тип стенки:
- сплошная. Это обычный вариант, наиболее распространенный;

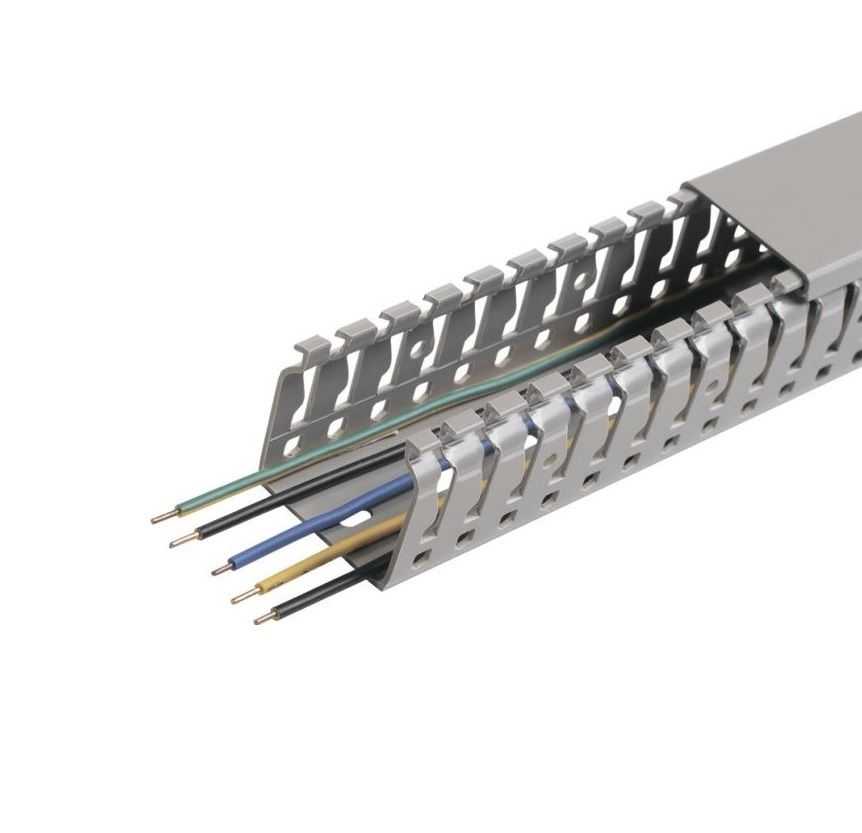

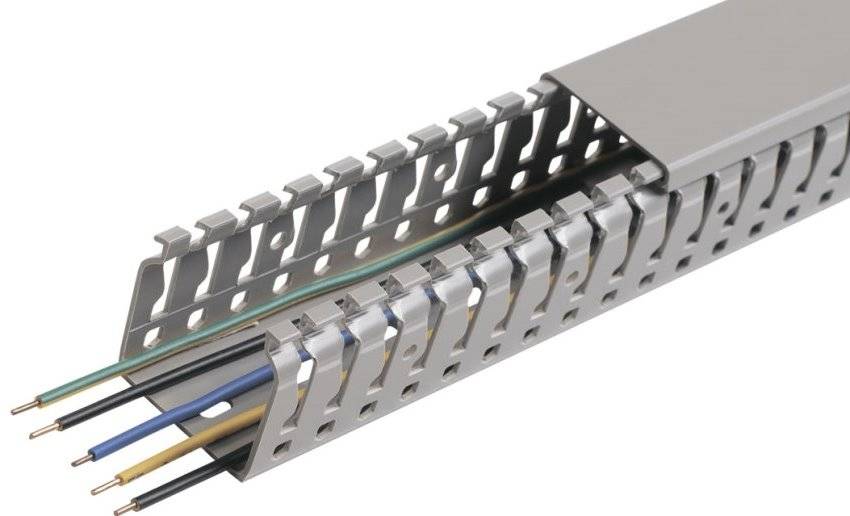

- перфорированная. Смотрится менее привлекательно, чем предыдущий, потому применяется в производственных помещениях, монтажных шкафах и пр. Но имеет ряд достоинств: низкая стоимость (за счет небольшой материалоемкости), меньший вес, интенсивное отведение тепла от проводов. Короб с перфорацией проще крепить (отверстия уже имеются);
- проволочная. Лотки из проволоки — самые дешевые. Но главное их достоинство состоит в том, что они не собирают на себе пыль. Их применяют на складах и подобных объектах, где довольно грязно.
Кабельные каналы различаются и по назначению.
Наряду с электротехническими, выпускают короба для светодиодных лент, у них две особенности:
- прозрачная крышка;
- площадка в корпусе, установленная под углом 45 градусов.
СД-ленту наклеивают на площадку и закрывают крышку, после чего короб превращается в светодиодный светильник. Лента надежно защищена, потому такую подсветку применяют даже на днище автомобиля.
Защелка крышки тоже имеет несколько вариантов. Наиболее долговечен двойной замок.
Как открыть кабель-канал
Одно из главных преимущества пластиковых коробов – возможность открывать их для обслуживания и замены проводки. Поэтому приклеивать крышку или прятать короб под гипсокартон нецелесообразно. Бывает, что еще в процессе монтажа возникает необходимость открыть короб. Как это сделать?
У качественного кабель-канала проблем с открыванием крышки нет. Ее можно много раз открывать и закрывать руками, без дополнительных приспособлений. Единственное, если крышку сложно поддеть ногтями, можно взять пластиковый или деревянный подручный инструмент. Металлическим лезвием, гвоздем, отверткой пользоваться не стоит – есть риск безвозвратно повредить пластиковый короб, порезать, поцарапать его поверхность и даже сломать замок. Если крышка держится в коробе слишком плотно, придется повозиться дольше.
Сложнее, когда крышка приклеена к коробу герметиком. В этом случае надо найти места проклейки и очень аккуратно, тонким лезвием прорезать клеевой состав по стыку крышки и короба. Полностью вы клей не разрежете, так как он «прячется» в изгибах замка. Но он будет держаться уже немного слабее.
В крайнем случае, можно прижать край короба под крышкой чем-то твердым и металлическим, чтобы между коробом и крышкой возник зазор. Короб после этого так и останется примятым, поэтому выбирайте для начала демонтажа место, которое не будет слишком бросаться в глаза.
Но, конечно, лучше, чтобы короб был качественным и правильно смонтированным – тогда и открываться он будет легко. Вы уже знаете, как его рассчитывать и устанавливать. А если осталось лишь выбрать хороший кабель-канал, смотрите наш каталог. В нем всегда есть качественные пластиковые профили разных цветов и сечений.
Технология прокладки проводки в кабельных каналах
Первым делом выполняют проектную часть работы – рисуют общую схему. На ней размечают места установки всех выключателей, розеток, коммутационных коробок и все линии, связывающие эти устройства. По схеме можно посчитать длину и размеры сечения кабель-каналов. Затем схему можно перенести на стены помещения.
ФОТО: avatars.mds.yandex.netСхема расположения кабельных трасс
Порядок установки кабель-канала такой: один край (для правши удобней левый) прикладывают к стене, временно не жёстко крепят, выравнивают по уровню, крепят на постоянно. И так вся трасса.
Способ крепления кабель-каналов зависит от той поверхности, к которой он крепится. К деревянной стене его крепят саморезами, к твёрдой, из бетона или кирпича, крепят на дюбелях, для крепления к кафельной плитке или к металлу используют клей «Жидкие гвозди». После сборки горизонтальной части трассы снизу под короба устанавливают необходимые части комплекта – распределительные коробки, отводы, угольники и др.
Когда элементы канала надёжно закреплены на стене, можно в короба укладывать провода. Электрическая сеть обязательно должна быть обесточена. По окончании монтажных работ следует закрыть крышки и можно подать электричество для проверки работоспособности системы.
Подвижная электропроводка и гибкие кабель-каналы
Название подвижной электропроводки довольно точно определяет её суть. Кабель данного типа электропитания постоянно двигается в процессе работы установки. Сама установка перемещается в пространстве для выполнения своих задач.
Например, многим знаком тельфер. Это подъёмный механизм перемещающийся вдоль цеха. Вдобавок подъёмный механизм тельфера перемещается вдоль него. Обеспечить электропитание подобной электроустановки может только подвижная электропроводка. Она используется:
- В подъёмно транспортном оборудовании (краны, тельферы);
- Станках ЧПУ;
- Других станках с подвижной рабочей частью (например, форматно–раскроечные станки с подвижной кареткой).
Монтируют подвижную электропроводку кабелями с медными многопроволочными жилами. Чаще это:
- Гибкие шланги;
- Ленточные кабели.
При движении механизмов большой проблемой становится защита двигающегося кабеля. Для защиты подвижных кабелей используют:
- Металлорукав;
- Шланги;
- Гибкие кабель–каналы.

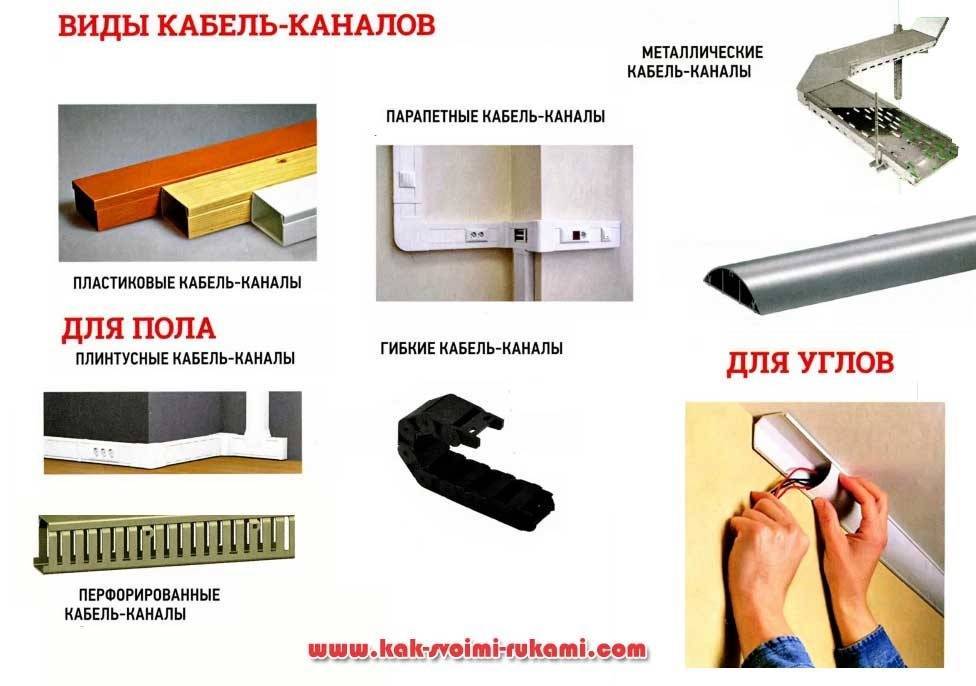

Виды и их характеристики
На рынке строительных товаров представлены кабель-каналы различной конструкции.
Ведущие производители производят такую продукцию:
- напольные;
- перфорированные;
- гибкие;
- магистральные;
- прозрачные;
- лестничные;
- мини-кабели;
- парапетные;
- плинтусные;
- угловые;
- проволочные;
Продукцию изготавливают из алюминия, стали, а также пластика:
- Сегодня наибольшей популярностью пользуются пластиковые кабель-каналы, так как они обладают превосходными характеристиками. Данные модели часто устанавливают на улице.
- Алюминиевые модели характеризуются отличными противопожарными показателями. Поэтому их применяют на предприятиях и заводах:
- гибкость;
- влагоустойчивость;
- прочность;
- мягкость;
- Стальные изделия могут похвастаться различными цветовыми решениями. Качественная оцинкованная сталь имеет специальное покрытие, которое предотвращает образование коррозии. Стальная продукция имеет большой срок службы. Перфорированное основание упрощает установку.
Наибольшей популярностью пользуются такие пластиковые каналы:
- Напольные. Специальная конструкция позволяет устанавливать каналы в труднодоступных местах. Овальная форма надёжно защищает кабели от механических повреждений. Также модели имеют прекрасный внешний вид.
- Плинтусные. Данные модели применяют в квартирах и частных домах. Весомым преимуществом является специальная форма каналов, которая отлично вписывается в любой интерьер.

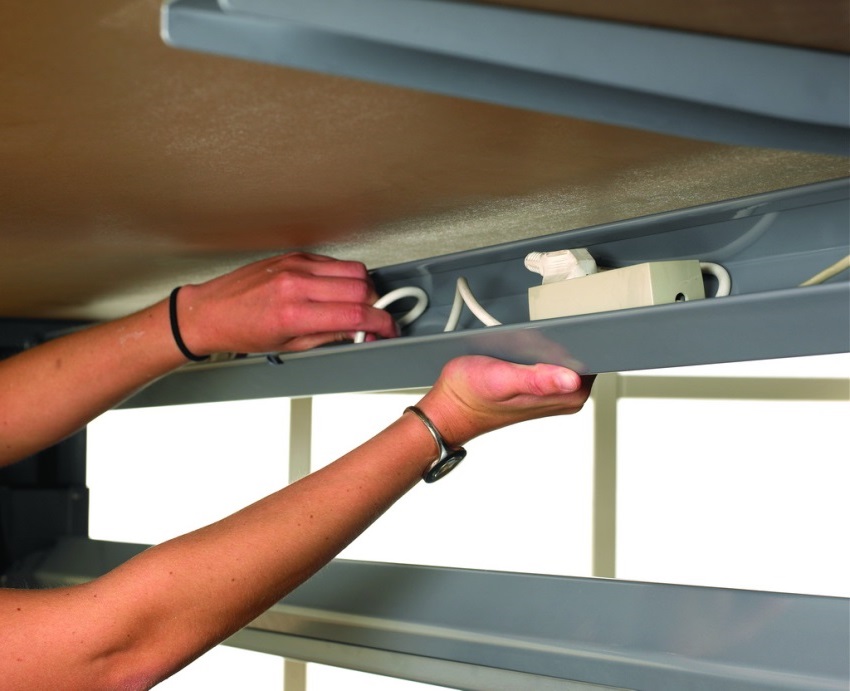

- Парапетные. Как правило, такие каналы устанавливают в офисах и предприятиях. Чаще всего их применяют для защиты проводов от кондиционеров и других устройств. Конструкция каналов имеет строгие формы и правильную геометрию.
По цвету исполнения пластиковые каналы бывают:
- светлые;
- белые;
- цветные;
- под тёмное и светлое дерево;
Сегодня наибольшей популярностью пользуются лотки под дерево. В офисах, как правило, применяют ПВХ каналы.
Современные сферы применения специализированных каналов весьма разнообразны. Это обуславливается широким ассортиментом аксессуаров для его монтажа:
- заглушки;
- соединительные углы;
- т-образные углы;
- л-образные углы;
- внешние и внутренние;
Сегодня изготовлением и продажей специализированных коробов занимается большое количество компаний. Самыми известными из них являются:
- DKC;
- ОМиС;
- АСКО;
- Теко;
- ИЭК;
- Moll;
- Legrand;
- Replast;
- ЭЛЕКОР;
двойной замок
Основные преимущества современных кабель-каналов заключаются в двойном замке, который сочетает гибкость и эластичность, а также прочность соединения. Сам материал представляет собой пластик, который является самозатухающим. Он позволяет проводить монтаж кабелей до 1 тыс. вольт.
Также, на рынке присутствуют мини-кабели, которые отличаются своей формой. Данные приспособления имеют закруглённые углы и особый механизм крепления крышки, которая создаёт иллюзию монолитной конструкции и закрывает все швы, что особо ценно для офисных эстетов. Кроме того, приспособление гибкое и прочное.
Современные модели не требуют послемонтажной очистки. Так как после установки крышка кабеля полностью закрывает само основание.
Качественные кабели обладают такими преимуществами:
- Сертификат Ростеста.
- Повышенный уровень пылевлагозащиты.
- Может устанавливаться как внутри, так и снаружи помещения.
Основным параметром при выборе специализированных коробов является сечение проводника. При интернет-кабеле наиболее удачным подойдёт мини-модель размером 10 на 15 миллиметров, которая отлично вписывается в эргономику квартиры.
Такая модель имеет такие преимущества:
- Закруглённая форма.
- Эстетичный вид.
- Изготовлен из экологически чистых материалов.
Устройство и виды кабель-каналов для электропроводки: типы, цены изделий
Кабель-канал представляет собой короб для электропроводки, сделанный в виде закрытого профиля. В большинстве случаев изделия имеют треугольную или прямоугольную форму, хотя встречаются и другие варианты. Конструкция состоит из металлического или пластикового короба, а также крышки. Изделие фиксируется на поверхности различными способами.
Кабель-канал представляет собой конструкция из металлического или пластикового короба и крышки
Для монтажа используются:
- заклепки;
- саморезы;
- специальный клей;
- винты и т.п.
После того как изделие установлено и закреплено, осуществляется прокладка кабелей в каналы, а затем закрывается крышка. Благодаря особой конструкции все детали приспособления надежно держатся, поэтому нет необходимости в покупке дополнительных фиксаторов. В комплектацию может быть включена различная фурнитура. Она используется для установки дополнительных элементов.
В стандартном наборе обычно присутствуют:
- переходники;
- соединители L- или Т-образной формы;
- заглушки кабель-канала;
- углы и т.п.

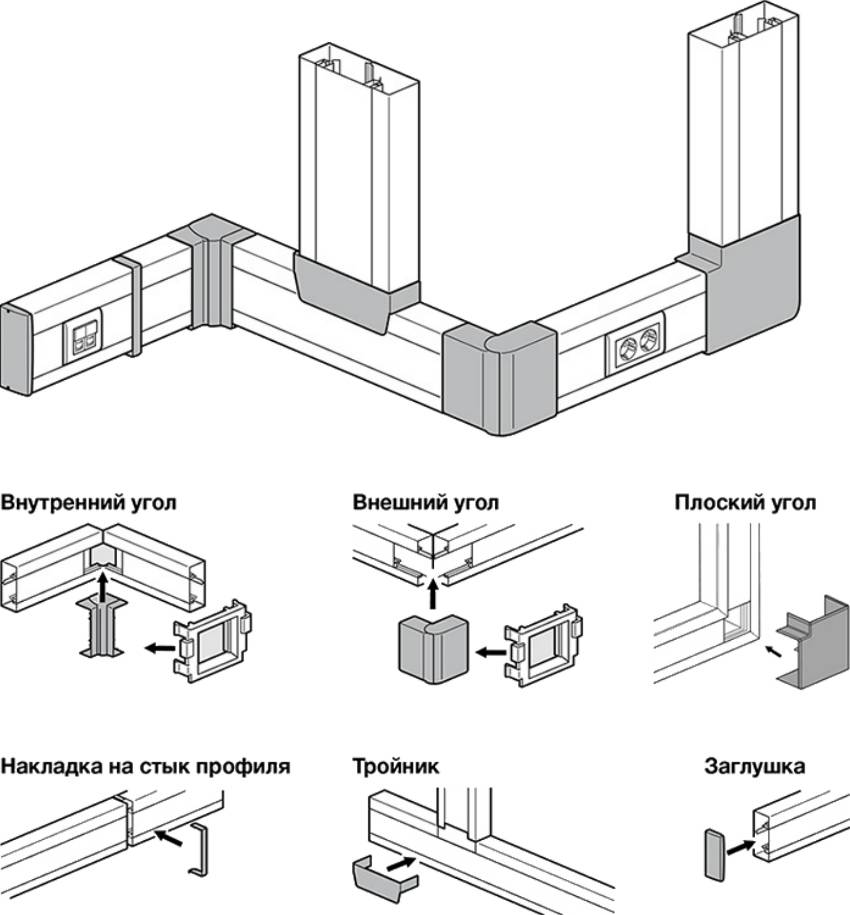

Схема соединения кабель-канала при помощи дополнительной фурнитуры
Если какая-то из деталей была повреждена в процессе монтажа, ее можно приобрести отдельно в любом строительном магазине.
В кабель-каналы для электропроводки можно укладывать следующие виды проводов:
- компьютерные;
- силовые;
- телевизионные;
- телефонные;
- слаботочные (видеонаблюдение и пожарная сигнализация).
Сфера применения конструкций, преимущественно пластиковых распространяется на офисные и жилые здания, производственные и административные объекты, медицинские и учебные учреждения, бани и развлекательные комплексы.
Преимущества монтажа электропроводки в кабель-канале:
- Долговечный результат.
- Безопасность и практичность.
- Защита проводки от механических и химических повреждений, а также от влияния влаги и температур.
- Эстетически привлекательный внешний вид.
- Экономичность.
- Быстрый доступ к проводке.
Кабель-каналы из пластика чаще всего используют в жилых или офисных помещениях

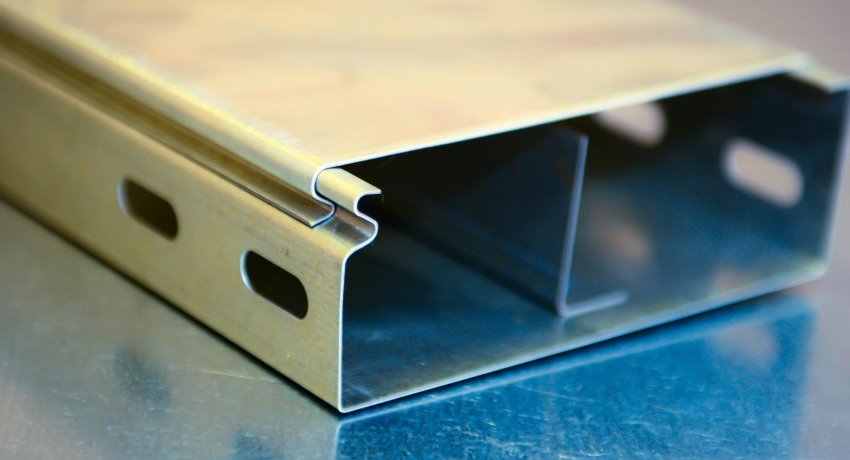

Характеристика металлических кабель-каналов
Металлические конструкции считаются более качественными, нежели пластиковые короба для электропроводки. Для их изготовления производители используют два вида материала: оцинкованную сталь и анодированный алюминий. Такие изделия способны выдерживать большие нагрузки.
Изделия из оцинкованной стали обладают огнеупорными свойствами. Они используются для установки систем оповещения и видеонаблюдения. Стальные короба защищают провода от механических повреждений и влияния электромагнитного излучения. Цена этих изделий значительно выше, чем пластиковых. Стоимость оцинкованного кабель-канала 60х40 мм длиной 2 м (производитель OBO Bettermann) составляет 1175 руб./шт.
Короба, изготовленные из анодированного алюминия, не пропускают к проводке электромагнитное излучение. Этот тип материала обладает стойкостью к огню и механическому воздействию, он практичен и долговечен. Покупка алюминиевого мини-канала 65х40 мм на одну секцию (производитель SIMON) обойдется в 3500 руб./шт.
Металлические кабель-каналы более качественны и долговечны нежели их аналоги из ПВХ
Преимущества металлических изделий:
- простая система монтажа;
- высокий уровень пожарной безопасности;
- большой выбор цветовых решений;
- наличие крышки, укомплектованной надежной защелкой.
Вдобавок к этому стальной короб обладает высокой ударопрочностью, стойкостью к влиянию температурных перепадов и воздействию прямых солнечных лучей.
Характеристика пластиковых коробов для проводов
Пластиковые короба для электропроводки пользуются высоким спросом. Данные конструкции могут иметь квадратное, треугольное или прямоугольное сечение. В ассортименте современных магазинов можно найти пластиковые изделия любых видов и размеров, кабель-каналы этого типа могут выполнять защитную функцию и одновременно выступать в качестве декоративной маскировки для проводов.
Достоинства пластиковых коробов:
- облегченный вес конструкции;
- устойчивость к коррозийному воздействию;
- простая система фиксации;
- для монтажа крышки не требуется использование инструмента;
- доступная стоимость;
- высокие декоративные свойства ПВХ кабель-каналов позволяют использовать их в любых интерьерах;
- не требуется особый уход;
- материал хорошо поддается раскрою и позволяет получать отрезки любой длины;
- не подвергается деформационным изменениям под влиянием температурных скачков.
Кабель-каналы отличаются друг от друга материалом изготовления, конфигурацией и размерами
Особенности монтажа кабель-каналов для прокладки открытой электропроводки
На начальном этапе электропроводки следует определиться со способом и местом крепления кабель-каналов. Выбор может быть сделан в пользу напольных кабель-каналов или настенных моделей, для каждой из которых место крепления выбирается индивидуально. Способ фиксации во многом зависит от материала и конструктивных особенностей приобретаемого изделия. Предпочтение может быть отдано саморезам, двустороннему скотчу или жидким гвоздям. Первый вариант предпочтителен, так как при необходимости короб можно будет легко демонтировать. Учитывая, что большинство моделей изначально поставляется со специальными отверстиями для крепежа, фиксация короба не вызовет трудностей.
Монтаж кабель канала можно доверить специалистам
Выбор инструмента будет зависеть от способа крепления. Для закручивания шурупов следует подготовить шуруповерт. Сами шурупы выбираются в зависимости от основания, к которому предстоит прикрутить кабель-каналы. Так, если стена выполнена из гипсокартона, следует отдать предпочтение пятнадцатимиллиметровым метизам с плоской головкой. Также потребуется нож или ножницы, с помощью которых отдельные элементы будут отрезаться в размер.
Для закручивания шурупов потребуется шуруповерт
Монтаж настенного короба для проводов для проводов выполняется в следующей последовательности:
Если будет монтироваться гибкий кабель-канал для проводов, подготавливать основание не обязательно. Такое изделие можно надежно зафиксировать на любой поверхности. До начала монтажа жесткого типа основание следует тщательно выровнять.
В местах соединения элементов под углом 90 градусов следует использовать угловой кабель-канал. Это позволит сформировать надежную и красивую систему. Для каждого угла не составит труда подобрать изделие нужной конфигурации. Стыковку производят с небольшим зазором, чтобы избежать коробления в случае теплового расширения.
Для угловых стыков найдется подходящее изделие
При монтаже кабель-каналов на пол следует выбирать подходящие изделия, которые не только смогут гармонично вписаться в интерьер, но и позволят разместить необходимое количество проводов. Модели с перегородками в данном случае являются предпочтительным вариантом.
Напольные короба лучше выбирать с перегородками
К монтажу уличного кабель-канала часто прибегают, чтобы защитить электропроводку от транспорта или пешеходов. Выбор модели зависит от количества проводов, которые планируется протянуть по земле. Если одни изделия предназначены только для одного провода, то внутри других может быть спрятано сразу три. Специальная перегородка позволит избежать контакта соседних кабелей.
Форма уличного кабель-канала может отличаться

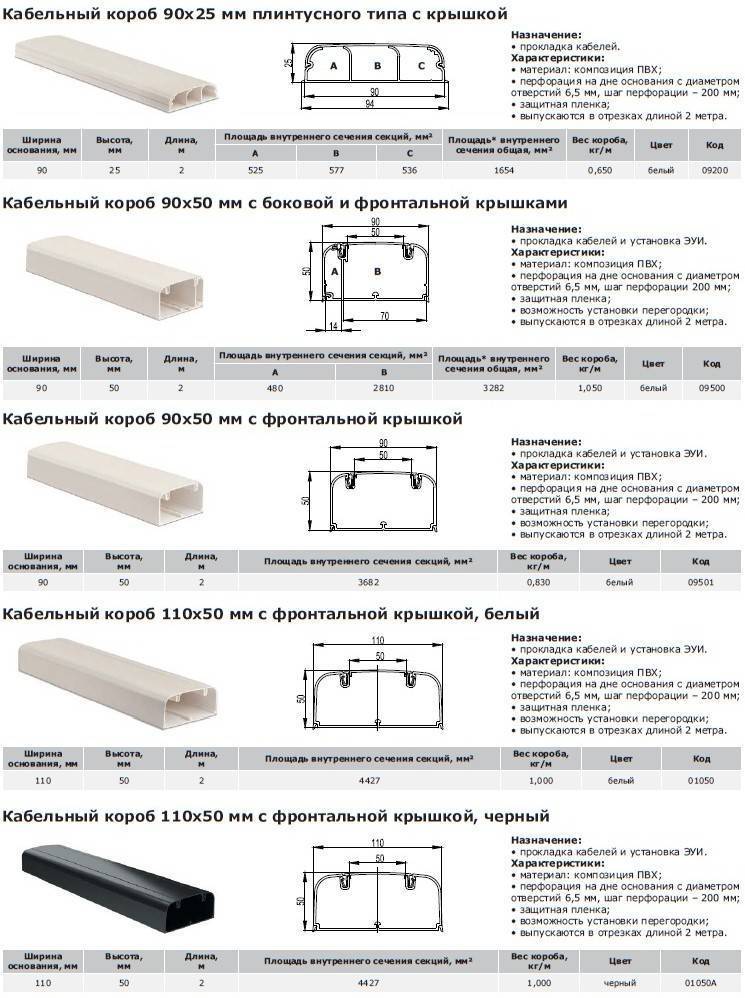

Размеры кабель-каналов для электропроводки
Если говорить о длине пластиковых кабель-каналов, то за стандарт принято два показателя – это 2 и 3 м. Ширина и высота так же имеет свои стандарты, но их достаточно много. Предлагаем обобщить все размеры пластиковых кабель-каналов, которые встречаются на прилавках российских магазинов электротехники в одной таблице.
| Размер | 12*12 | 15*10 | 16*16 | 20*10 | 25*16 | 25*25 | 30*10 | 40*16 |
| Кол-во в упаковке | 100 | 100 | 70 | 80 | 42 | 30 | 50 | 24 |
| Кол-во в упаковке | 200 | 200 | 140 | 160 | 84 | 60 | 100 | 48 |
| Размер | 40*25 | 40*40 | 60*40 | 60*60 | 80*40 | 80*60 | 100*40 | 100*60 |
| Кол-во в упаковке | 16 | 12 | 20 | 12 | 15 | 12 | 12 | 9 |
| Кол-во в упаковке | 32 | 24 | 40 | 24 | 30 | 24 | 24 | 18 |
Конечно это не все размеры, какие бывают у кабель-каналов ПВХ, но эти наиболее распространены при монтаже бытовых электрических сетей.
Размеры коробов электропроводки стоит выбирать после всех расчетов и составления схемы домашней электросети. Вычислив количество и диаметры кабелей, которые будут проходить в том или ином месте, можно понять, какие кабель-каналы потребуются для них. Идеальным будет размер, при котором после укладки проводов остается место на 1-2 подобных. Это делается для возможности модернизации домашней сети. Больший запас свободного пространства внутри короба уже несет ущерб безопасности, которую может обеспечить кабель-канал в случае перегрузки или короткого замыкания.
Монтаж кабель каналов
Жесткие кабель каналы крепятся к выровненным и отделанным стенам. Если стены покрыты гипсоволокнистыми листами, для крепления используются мелкие винты – саморезы (1,5 см) с плоской головкой.
Короб начинают крепить от места крепления розетки или светильника (торец кабель канала стыкуется с коробкой с минимальным зазором). Расстояние между точками крепления – 0,3-0,5 метра. Торцы коробов стыкуются с небольшим зазором (1,5-2 мм), чтобы при повышении температуры в комнате при расширении пластика не покоробило конструкцию.
Пластик достаточно мягкий и хорошо пилится мелкозубчатой пилой. Мини-каналы можно резать острым ножом.
К оштукатуренным стенам кабель каналы крепятся малыми дюбель-гвоздями (2,5-3,5 см). Отверстия под дюбель-гвозди бурятся перфоратором через 0,4-0,5 метра.
У стен могут быть дефекты поверхности (волны), поэтому при монтаже нужно крепить короб «без натяжения», с небольшой свободой.
Правила монтажа
Порядок монтажа зависит от того, будут ли использоваться фасонные изделия — углы, разветвления и заглушки или нет. Если они есть, производитель дает четкие рекомендации насчет того, какое расстояние необходимо оставить для правильного монтажа. Их стоит придерживаться с точностью до миллиметра. Тогда все выглядит аккуратно. Об основных правилах монтажа кабель каналов обычного типа поговорим ниже более подробно.
Как выбрать размер
Если вы решили разводить провода в кабель каналах, для начала надо определиться с тем, какого размера они нужны. Подбирают габариты исходя из количества и размеров проводников, которые надо будет проложить и добавить некоторый запас на будущее — чтобы при необходимости можно было уложить еще один-два провода.
Советы по монтажу
Итак, чтобы Вы могли правильно и в то же время быстро монтировать кабель-канал, рекомендуем ознакомиться со следующими нюансами установки:
- Первым делом тщательно выровняйте стену с потолком и подготовьте ее к креплению пластикового короба. Чем ровнее будет поверхность, тем больше может быть шаг между крепежными элементами. Помимо этого отсутствие зазоров положительно отобразиться на интерьере комнаты.
- Чтобы соединить кабельный канал на углах (внешних, внутренних, стык вертикальной трассы с горизонтальной), сделайте специальные углы под 45 о . Для этого можете использовать стусло, как показано на фото.
- К дополнению к пункту 2 – чтобы не хлопотать с вырезкой одинаковых углов, используйте готовые комплектующие от производителя: внутренние и внешние пластиковые уголки, Т-образные соединители, заглушки и т.д.
- Крепить кабель-канал нужно ровно, как в вертикальной, так и в горизонтальной плоскости. Чтобы прикрепить короб горизонтально ровно, используйте строительный уровень. Для выравнивания трассы по вертикали лучше всего использовать отвес.
- Перед тем, как устанавливать кабельный канал на стене своими руками, нужно выполнить разметку этих стенок. Существуют определенные нормы на этот вопрос, который мы подробно рассмотрели в статье – как выполнить монтаж открытой электропроводки.
- Если Вам нужно крепить пластиковый электротехнический короб на гипсокартонной либо деревянной стене, заранее не просверливайте отверстия в поверхности. Саморезы и без этого хорошо зайдут в стенку. Как Вы понимаете, с бетоном и кирпичом уже такой вариант крепления короба для кабеля не пройдет.
- Если это возможно, начинайте укладывать кабель-канал с угла, чтобы потом было легче стыковать участки и подрезать их при необходимости.
- Нет особой разницы в том, когда Вы решите установить кабельный короб — до декоративной отделки стен или после. Мы же рекомендуем прокладывать изделие в самую последнюю очередь, т.к. монтаж кабель-канала на обои выполнить гораздо проще, нежели поклеить обои, подрезая их из-за уже проведенной трассы.
- Если Вы решите и на потолке класть пластиковую защиту для провода, не забудьте подготовить и потолочную поверхность по аналогии со стенами. Крепится кабель-канал на потолке также, как и на стенках.
Вот и все, что Вы должны знать по поводу того, как крепить кабель-канал к стене своими руками. Надеемся, что предоставленное подробное описание с фото и видео примерами было для Вас полезным!
