Кабель-канал представляет собой короб для электропроводки, сделанный в виде закрытого профиля. В большинстве случаев изделия имеют треугольную или прямоугольную форму, хотя встречаются и другие варианты. Конструкция состоит из металлического или пластикового короба, а также крышки. Изделие фиксируется на поверхности различными способами.
Кабель-канал представляет собой конструкция из металлического или пластикового короба и крышки
Для монтажа используются:
- заклепки;
- саморезы;
- специальный клей;
- винты и т.п.
После того как изделие установлено и закреплено, осуществляется прокладка кабелей в каналы, а затем закрывается крышка. Благодаря особой конструкции все детали приспособления надежно держатся, поэтому нет необходимости в покупке дополнительных фиксаторов. В комплектацию может быть включена различная фурнитура. Она используется для установки дополнительных элементов.
В стандартном наборе обычно присутствуют:
- переходники;
- соединители L- или Т-образной формы;
- заглушки кабель-канала;
- углы и т.п.
Схема соединения кабель-канала при помощи дополнительной фурнитуры
Если какая-то из деталей была повреждена в процессе монтажа, ее можно приобрести отдельно в любом строительном магазине.
В кабель-каналы для электропроводки можно укладывать следующие виды проводов:
- компьютерные;
- силовые;
- телевизионные;
- телефонные;
- слаботочные (видеонаблюдение и пожарная сигнализация).
Сфера применения конструкций, преимущественно пластиковых распространяется на офисные и жилые здания, производственные и административные объекты, медицинские и учебные учреждения, бани и развлекательные комплексы.
Преимущества монтажа электропроводки в кабель-канале:
- Долговечный результат.
- Безопасность и практичность.
- Защита проводки от механических и химических повреждений, а также от влияния влаги и температур.
- Эстетически привлекательный внешний вид.
- Экономичность.
- Быстрый доступ к проводке.
Кабель-каналы из пластика чаще всего используют в жилых или офисных помещениях
Характеристика металлических кабель-каналов
Металлические конструкции считаются более качественными, нежели пластиковые короба для электропроводки. Для их изготовления производители используют два вида материала: оцинкованную сталь и анодированный алюминий. Такие изделия способны выдерживать большие нагрузки.
Изделия из оцинкованной стали обладают огнеупорными свойствами. Они используются для установки систем оповещения и видеонаблюдения. Стальные короба защищают провода от механических повреждений и влияния электромагнитного излучения. Цена этих изделий значительно выше, чем пластиковых. Стоимость оцинкованного кабель-канала 60х40 мм длиной 2 м (производитель OBO Bettermann) составляет 1175 руб./шт.
Короба, изготовленные из анодированного алюминия, не пропускают к проводке электромагнитное излучение. Этот тип материала обладает стойкостью к огню и механическому воздействию, он практичен и долговечен. Покупка алюминиевого мини-канала 65х40 мм на одну секцию (производитель SIMON) обойдется в 3500 руб./шт.
Металлические кабель-каналы более качественны и долговечны нежели их аналоги из ПВХ
Преимущества металлических изделий:
- простая система монтажа;
- высокий уровень пожарной безопасности;
- большой выбор цветовых решений;
- наличие крышки, укомплектованной надежной защелкой.
Вдобавок к этому стальной короб обладает высокой ударопрочностью, стойкостью к влиянию температурных перепадов и воздействию прямых солнечных лучей.
Характеристика пластиковых коробов для проводов
Пластиковые короба для электропроводки пользуются высоким спросом. Данные конструкции могут иметь квадратное, треугольное или прямоугольное сечение. В ассортименте современных магазинов можно найти пластиковые изделия любых видов и размеров, кабель-каналы этого типа могут выполнять защитную функцию и одновременно выступать в качестве декоративной маскировки для проводов.
Достоинства пластиковых коробов:
- облегченный вес конструкции;
- устойчивость к коррозийному воздействию;
- простая система фиксации;
- для монтажа крышки не требуется использование инструмента;
- доступная стоимость;
- высокие декоративные свойства ПВХ кабель-каналов позволяют использовать их в любых интерьерах;
- не требуется особый уход;
- материал хорошо поддается раскрою и позволяет получать отрезки любой длины;
- не подвергается деформационным изменениям под влиянием температурных скачков.
Кабель-каналы отличаются друг от друга материалом изготовления, конфигурацией и размерами
Типы кабельных каналов
Для начала нужно определиться с выбором типа кабельного канала. О том, какие бывают виды кабель-каналов, мы рассказывали подробно в отдельной статье, сейчас вкратце еще раз повторим. Их различают по 4-м критериям:
- По способу монтажа и расположения в пространстве.
- По материалу, из которого он изготовлен.
- По конструкции.
- По внешнему виду.
Чтобы выбрать кабельный канал для электропроводки, нужно учесть все различия, давайте рассмотрим, какими они бывают.
По способу монтажа различают:
- Настенные. В разрезе имеют прямоугольную или квадратную форму в зависимости от габаритов и числа прокладываемых проводов. Здесь выделяют отдельный вариант — мини кабель-каналы, они нужны для прокладки одиночных или просто тонких проводов и кабелей, как, например, телевизионный и интернет-кабель.
- Напольные. Имеют полукруглую форму. Такая форма кабельного короба нужна, потому что он располагается на полу, чтобы об него не споткнуться.
- Угловые-потолочные. В разрезе напоминают прямоугольный треугольник, в зависимости от модели и производителя могут быть и другой формы. Это ваш выбор, если вы делаете разводку проводки под потолком. Их устанавливают на стыке потолка и стены.
- Плинтуса с кабельным каналом. Бывают совершенно разных форм и дизайнов. Устанавливаются вместо обычного плинтуса, на стыке стены и пола. Отлично подходят для скрытой прокладки кабелей телевидения и интернета, а также электричества. Для выбора плинтуса для прокладки кабельной продукции нужно определиться с числом и размерами пазов под провода, иначе они могут просто не влезть и придется выходить из ситуации иначе, а это может ухудшить внешний вид комнаты.
По материалу, из которого он изготовлен, разделяют на множество типов:
- ПВХ.
- Металлические (оцинкованная сталь или алюминий). Подходят для использования на улице, в помещениях с повышенной пожароопасностью и сложными условиями окружающей среды.
- Безгалогенные (не содержат брома, фтора, йода, хлора, астата), рекомендуются к применению в закрытых непроветриваемых помещениях.
По конструкции различают следующие кабельные каналы:
- Гладкие. Сплошной гладкий корпус.
- Перфорированные. Легче и дешевле обычных.
- Гибкие. Могут быть гофрированными или состоять из звеньев, подобно цепи. Их выбирают для установки и прокладки кабельной линии на геометрически сложных участках, например, вдоль полукруглого выступа на стене или колонне.
- Прозрачные. Скорее не конструктивное, а дизайнерское решение. Подходят для осуществления подсветки потолка светодиодной лентой. Могут быть и настенными, и потолочными и в виде плинтуса.
По внешнему виду кабельные каналы различаются по цвету, могут быть выполнены с текстурой дерева и т.д. Фактически, среди всего этого разнообразия для дома и офиса чаще всего выбирают простые гладкие кабель-каналы из ПВХ белого цвета для наружного монтажа проводки.
На рынке есть много производителей, их продукция отличается как качеством, так и внешним видом и конструкцией, но суть остается одинаковой. Популярными являются производители Легранд и ИЕК.
Это интересно: Воздуховоды для вентиляции пластиковые (видео)
Декоративные возможности функциональных изделий: фото-примеры интересных решений
Такие конструкции устанавливают на видных местах, поэтому эстетические характеристики следует изучить отдельно. Однако и в этом случае их надо оценивать в комплексе с другими потребительскими параметрами.
Сомнительное решение
Тут автор проекта применил слишком высокий напольный короб, который создает значительные препятствия свободному передвижению персонала и посетителей в офисе. Гофрированные кабель-каналы круглые для электропроводки выглядят в таком исполнении чужеродными элементами. Они не обеспечивают надежную фиксацию кабельных изделий, что подразумевает возможность случайных повреждений.
Качественно установленный декоративный кабель-канал смотрится безупречно
Пример правильного применения гибкой конструкции
Гармоничное и функциональное оформление интерьера
Этот треугольный кабель-канал создан, как специальная модификация стандартного плинтуса. Центральная полоса фиксируется защелками после монтажа линий
Здесь в типовом деревянном изделии сделан вырез. Для закрепления кабельных изделий используются пластиковые лотки
Кабель-каналы прозрачные выпускают в разных вариантах исполнения
При установке таких светильников внизу – создается эффект «парящей» мебели
Так обеспечивают хорошую освещенность рабочей зоны
Еще один вариант, повышающий уровень комфорта на кухне
Крепление КК на поверхности гипсокартонных плит
Крепить стандартными метизами короба КК к гипсокартонным плитам (далее по тексту – ГКП) весьма проблематично, поскольку ГКП представляют собой слой гипса, расположенный между слоями бумаги. Прочность на сжатие такого гипсокартона критична. Если слегка «переусердствовать» при затяжке самореза в ходе прикручивания основания короба к ГКП, то резьбовая часть крепежа в гипсе начнет проворачиваться вхолостую, сводя к нулю прочность крепления.
Для фиксации коробов на хрупкой поверхности ГКП надежное закрепление реально обеспечить только при использовании специальных дюбелей, называемых в обиходе «бабочками» либо, применив монтажный клей, называемый «жидкими гвоздями».

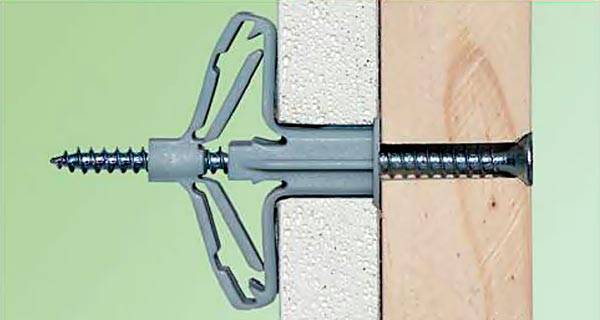

Крепление дюбелем-«бабочкой» к гипсокартону
Основные разновидности
В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:
| Наименование | Особенности | Сферы применения |
| Мини | Короба с небольшим сечением. В них помещается до 3-х небольших кабелей. Монтаж мини кабель-каналов осуществляется при помощи саморезов. При повороте проводов стыки заливают под углом 45° или ставят заглушки. Типовые размеры варьируются от 10×10 мм до 60×80 мм | Чаще всего применяются при проведении интернета, телевидения и телефонии. |
| Уплощенные напольные | Овальный профиль, которые применяют, если нет возможности проводить кабеля по периметру офиса или квартиры. При установке один край короба крепят на саморезы к полу, затем, закрывают крышкой и на стыки ставят заглушки. Изготавливаются из алюминия, оцинковки или жесткого пластика. Вариации размеров: от 16×6.5 см до 7.5×1.5 см. Среди расцветки выделяют белый, черный серый, коричневый цвета и вариант под натуральную древесину. | Прокладывают в офисах, где необходимо спустить провод к оргтехнике или рабочему месту по центру стены. Подходят для одного или нескольких кабелей средних размеров. |
| Парапетные направляющие | Магистральные (парапетные) короба производят из пластика. Бывают нескольких вариаций в зависимости от типа профиля: похожие на бурку «П» без перегородки, на «W» — с тремя секциями, на «Г» для углов, фигурные и универсальные. Главное преимущество — возможность регулировки угла поворота в пределах от 7 до 45° с помощью переходников. Габариты от 10×6 см до 1×2 см. | Применяются в любых бытовых помещениях. |
| Перфорированные с открытым доступом | Сделан из пластика или металла на 30–40% легче, чем обычные варианты с более простым монтажом. В них обеспечена хорошая циркуляция воздуха, есть постоянный доступ к проводу на разных участках сети и можно устанавливать на гнутые поверхности. | Применяют для связи проводов между собой при вводе в электрические щиты или в производственных цехах, где не важен внешний облик проводки. |
| Плинтусные напольные | Крепление кабель-канала такого типа осуществляется при помощи саморезов к стенам или полу. По конструкции они напоминают полые секции с крышкой сверху. Главный параметр выбора — ширина диагональной стенки (5 и 7 см). К достоинствам относят универсальность для жилых и офисных помещений, вариативность цветового исполнения и невосприимчивость к ультрафиолетовым лучам. После демонтажа плинтусного кабель-канала, его можно повторно использовать. | Офисы, административные здания, квартиры и частные дома. |
| Гибкие | Сборные конструкции из металла или пластика. Выполняются в разных цветах, есть гофрированные модели. Такие кабель-каналы защищают от механических повреждений, вибрации или химических реакций с внешней средой. Такой короб обладает гибкостью, способен снижать уровень шума и давать свободный доступ к проводке. При этом легко заменить отдельный элемент, а на установку не потребуется много времени. По диаметру можно встретить следующие подтипы:
| При подключении проводов к станкам и другому оборудованию на производстве. |
| Угловые под потолком | Установка углового кабель-канала осуществляется в стык между стеной и потолком. Треугольная форма конструкции прекрасно вписывается в ровный угол. Максимальные габариты внутренней полости — 4 на 4 см. Простой монтаж и легкий вес конструкции относят к положительным сторонам короба. Закрепляют такие кабель-каналы только под потолком из-за их хрупкости. | Любые офисные и жилые помещения. |
| Прозрачные с подсветкой | Внешне схожи с угловыми потолочными моделями. Имеют полностью прозрачную крышку, наклоненную под углом в 45°. Имеют встроенную подсветку. | Применяют для оформления системы подсветки под потолком, обрамляют кухонные шкафчики и другие элементы декора. |
| Промышленные проволочные | Сделаны из металлической проволоки. Обеспечивают свободную циркуляцию воздуха, быстрый доступ к проводам и не накапливают пыль внутри конструкции. | Монтируют на складах и в цехах, а также за натяжными потолками. |
Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.
Пластиковые кабель-каналы, их разновидности и размеры
Чаще всего пластиковые типы кабель-каналов используются для прокладки информационных кабелей в офисах и при необходимости сделать открытую или временную проводку – в этом случае в них также укладывают силовые кабели и провода для линий освещения.
Форма, материалы и размеры
Изначально это были белые или серые профили, прямоугольного сечения в виде буквы «П» (односекционные) или «Ш» (на две и более секции). Затем стали выпускать кабель-каналы разнообразных форм и расцветок, предназначенные для прокладки кабелей различного назначения. Появились треугольные кабель-каналы или в форме полусферы – стало удобнее использовать их для проводов различного назначения в зависимости от назначения помещения, используемых в его отделке материалов и необходимости свободного доступа к спрятанным внутри кабелям.
П- образный кабель-канал.
Треугольный кабель-канал.
Ш- образный кабель канал.
Кабель-канал виде полусферы.
Для производства кабель-каналов применяется негорючий ПВХ или полиэтилен. Длина одной секции обычно составляет 2 метра, но производители могут использовать и другие стандарты, поэтому при необходимости можно найти кабель-каналы длиннее. Ширина и высота в сечении составляет от 10 до 60 мм, но и здесь могут быть исключения.
Наиболее популярными являются кабель-каналы П-образного сечения. П-образные кабель-каналы могут быть изготовлены со сплошными или перфорированными стенками. В качестве их достоинств можно отметить меньший вес и более низкую цену.

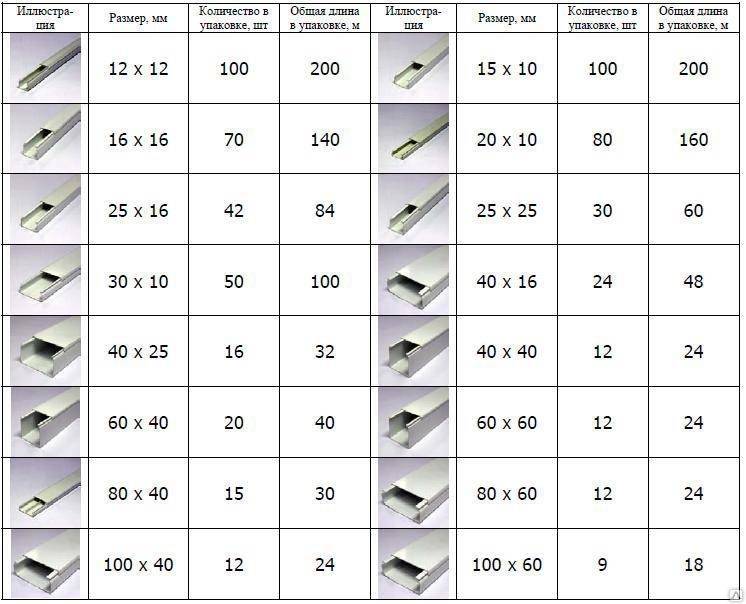

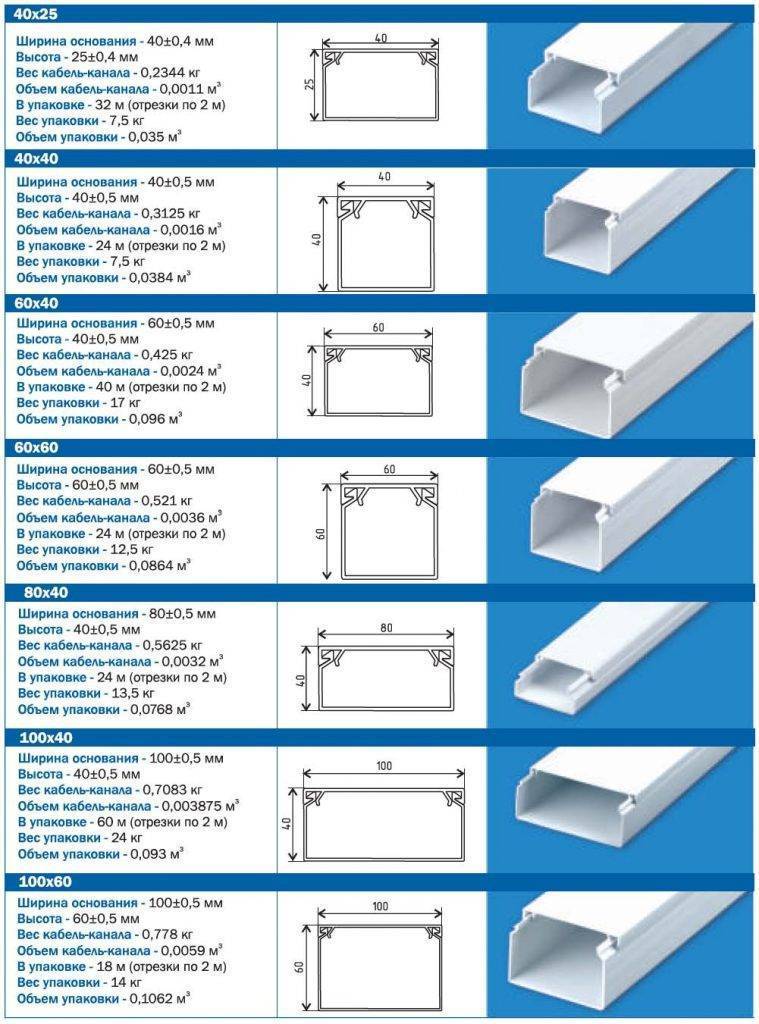

Размеры кабель-каналов П-образного типа и их полезное сечение:
| Профиль | Размер (ширина × высота), мм | Полезное сечение, мм2 | Толщина стенок, мм |
|---|---|---|---|
| 12х12 | 130 | 1 | |
| 15х10 | 135 | 1 | |
| 16х16 | 230 | 1 | |
| 20х10 | 180 | 1 | |
| 25х16 | 360 | 1,1 | |
| 25х25 | 563 | 1,1 | |
| 40х16 | 576 | 1,3 | |
| 40х25 | 900 | 1,3 | |
| 40х40 | 1440 | 1,3 | |
| 60х40 | 2160 | 1,7 | |
| 60х60 | 3240 | 1,7 | |
| 80х40 | 2880 | 1,7 | |
| 80х60 | 4320 | 1,7 | |
| 100х40 | 3600 | 2 | |
| 100х60 | 5400 | 2 |
*Полезное сечение кабель-каналов некоторых производителей, может отчичаться от приведенного в таблице.
Способ крепления к поверхности
В зависимости от материала поверхности, на которой надо закрепить кабель-канал, применяются разборные и неразборные крепления. К первым относятся дюбель-гвозди (6Ч40), металлические скобы или саморезы – для них в некоторых кабель-каналах с завода прорезаны отверстия. Неразборные крепления применяются на штукатурках и подобных материалах – к ним кабель-каналы просто приклеиваются (хотя тут надо учитывать вес короба с проводами).
Дополнительные элементы
Чтобы не приходилось вручную подрезать короба для поворотов или разветвлений магистрали, производители выпускают дополнительные элементы – поворотные углы, тройники, заглушки и т.п. для каждого из видов кабель-каналов. Они позволяют создать разводку любой сложности без ущерба для интерьера и потерь времени на монтаж.
Также предусмотрены отдельные крепления для розеток и выключателей – эти элементы электрической цепи монтируются в специальные элементы, что закрепляются непосредственно в кабель-канале.
Напольные и плинтусные кабель-каналы
Отдельной категорией идут напольные и плинтусные кабель-каналы.
Напольные кабель-каналы.
Все напольные и плинтусные кабель-каналы, также имеют свои дополнительные элементы упрощающие прокладку магистралей.
Плинтусные кабель-каналы внутри пустотелые и могут вмещать в себе много проводов. Это отличный вариант для прокладки антенного или компьютерного кабелей.
+ Плюсы кабель каналов
- Нет нужды штробить стены для укладки проводов.
- Уложенный кабель всегда открыт для осмотра – рядом всегда можно проложить дополнительную линию.
- Несмотря на кажущуюся мягкость, кабель-канал дополнительно защищает уложенные в нем провода от механических повреждений.
- Монтаж магистрали выполняется максимально быстро.
- Различные формы кабель-каналов позволяют вписать наружную линию электропроводки в большинство интерьерных решений.
— Минусы кабель каналов
- Иногда кабель-каналы совсем не смотрятся в интерьере помещения.
- Короб «забирает» у стены несколько сантиметров пространства.
- Кабель-канал легко случайно зацепить – сбить с крепления или поломать.
- Качественная прокладка возможна только при использовании большого количества дополнительных аксессуаров – поворотов, разветвлений и т.п.
Виды кабель-каналов, размеры и их характеристики
В зависимости от назначения и условий использования типоразмеры и материалы существенно отличаются друг от друга.
Прежде всего, кабель-канал представляет собой коробчатую конструкцию с фиксируемой на основании полости и накладной крышкой. Для надежного крепления элементов используется двойной плавающий замок. В зависимости от места установки и действующих механических и прочих нагрузок кабель-каналы могут изготавливаться из следующих материалов:
- Огнеупорный пластик в силу недостаточно высокой механической прочности используется для настенного и потолочного крепления кабелей. Этот вид кабель каналов нередко имитирует дерево и другие материалы и используется как функционально-декоративный элемент;
- Анодированный алюминий стоит довольно дорого и имеет привлекательный внешний вид. Помимо механической безопасности, такой кабель-канал в состоянии обеспечить защиту от электромагнитных воздействий;
- Оцинкованная сталь чаще применяется для наружного крепления электропроводки, в частности монтажа систем видеонаблюдения.
Что касается вида, размера и назначения, то здесь выбор каналов для укладки кабеля практически безграничен. Все же попытаемся выделить основные типы существующих коробов:
Мини кабель-каналы. Для этого типа характерно небольшое поперечное сечение, в диапазоне от 10х10 до 60х80 мм. Используются такие каналы, как правило, для прокладки телекоммуникаций, антенных кабелей и незначительного количества токоведущих проводов небольшого диаметра. Учитывая область использования, изготавливаются из пластика и крепятся при помощи саморезов. В некоторых случаях возможно использование специальных монтажных клеев.
Напольные кабель каналы. Используются в том случае, когда необходимо подвести электропитание к столу или светильнику, расположенному на некотором удалении от стен. Для квартиры такой вариант укладки проводки вряд ли приемлем, а вот для обеспечения работоспособности рабочих мест в офисе вполне подойдет.
Парапетные, они же магистральные короба отличаются значительными размерами (до 60х100 мм), что позволяет разместить не только проводку и кабеля, но и смонтировать в них розетки и выключатели. Такой кабель-канал может иметь W-образное, Г-образное или Т-образное поперечное сечение и изготавливается из пластика. Изделие может использоваться как в квартире, так и в различных общественных зданиях.
Перфорированные магистрали целесообразно использовать, если в процессе прокладывания проводки предстоит большое количество ответвлений. Степень механической прочности таких кабель каналов крайне мала, однако для распределительных шкафов и прочих развязок, которые надежно защищены внешним корпусом, для трассировки проводов они подходят как нельзя лучше. Сечение может быть как прямоугольным, так и круглым, изготавливаются, как правило, из огнестойкого пластика.
Плинтусные. Название изделия однозначно определяет способ применения такого кабель-канала. Стоит только отметить, из всех видов, именно этот является наиболее декоративным. В принципе, во избежание утомительной прокладки штроб в бетонной или кирпичной стене, еще на этапе проектирования можно предусмотреть укладку электропроводки в плинтусный кабельный канал. Такой плинтус изготавливают из ПВХ, и зачастую он имитирует либо ценную породу дерева, либо другой материал, используемый для изготовления настоящих плинтусов. Учитывая многообразие возможных вариантов дизайна, размеры плинтусных элементов могут значительно отличаться.
Угловые короба могут применяться в качестве имитации потолочного плинтуса (фриза) для маскировки проводки. Для них характерен привлекательный внешний вид и широкая гамма цветовых решений. Сечение внутреннего пространства такого элемента составляют, как правило, 40х40 мм.
Прозрачные кабель-каналы несут повышенную декоративную нагрузку, поскольку помимо основных функций обеспечивают светодиодную подсветку. Ширина прозрачной части может варьироваться от 5 до 20 мм.
Проволочные лотки также используются для прокладки большого числа проводов и позволяют избежать индивидуального крепления каждого провода.
Среди этого многообразия, безусловно, найдется соответствующий конкретным требованиям кабель-канал, размеры которого оптимально впишутся в любой интерьер
Однако для наиболее гармоничного решения крайне важно подобрать цветовое решение
Классификация кабель каналов
Кабель-каналы классифицируют по следующим основным признакам:
- По материалу изготовления выделяют:
- металлические;
- пластиковые.
- По месту размещения кабельные короба подразделяются на следующие типы:
- напольные изделия;
- настенные, парапетные или магистральные (те же настенные, только с габаритом свыше 80 мм по ширине и 40 мм по высоте);
- потолочные;
- плинтусные.
Типы кабель-каналов
- По степени жесткости разделяют на:
- жесткие корпусные изделия, представленные жесткими прямолинейными пластмассовыми или металлическими коробами;
- гибкие кабель-каналы, способные изгибаться в разные стороны.
Гофрированные металлические трубы
Металлические гофрированные трубы можно использовать в качестве дополнительного источника заземления
Металлические аналоги пластиковых гофрированных труб отличаются способом изготовления. Изделия из пластика представляют собой полностью герметичное цельное устройство. Металлические сворачиваются из стальной оцинкованной ленты. Именно в этом свойстве и определяются положительные и отрицательные черты металлической гофротрубы.
Преимущества гофрированных металлических труб:
Высокая надежность и защита кабелей от механических повреждений. Возможность заземления металлорукава. Это позволяет использовать трубу в качестве дополнительного электромагнитного экрана
Такое свойство особенно важно в случае прокладки информационных проводников. Легкость монтажа
Недостатки:
- Труба не цельная, из-за чего является не герметичной. По этой причине накладываются ограничения в использовании.
- Высокая стоимость по сравнению с пластиковыми изделиями.
- Большой вес.
- Невосприимчивость к отрицательным температурам.
Виды кабель-каналов
Кабель-канал – это электротехническое устройство, выполненное в виде короба, используемое для прокладки электрических проводов и кабелей. В зависимости от материала, который использовался при изготовлении, кабель-каналы бывают:
Из алюминия – способны выдерживать значительные внешние нагрузки. Используются в различных классах помещений и способах установки (напольная, подвесная, по элементам строительных конструкций);
Алюминиевый кабель-канал сечением 90х50 мм белого цвета с крышкой
Из оцинкованной стали – имеют способность выдерживать внешние нагрузки. Используются, как правило, при устройстве электрических сетей предприятий и технических помещений;
Металлические кабель-каналы выполняются из листового и перфорированного листа
Из пластика – используются в жилых и административных зданиях. Монтируются по строительным конструкциям (стены, потолок).
Кабель-каналы из пластика выпускаются различных размеров и цветов
По прочим параметрам, данные изделия подразделяются:
По геометрическим размерам:
Типовые сечения, при изготовлении из пластика:
- 10х10, 10х12, 10х20 и 10х30 мм;
- 12х12 и 12х16 мм;
- 16х16 и 16х20 мм;
- 20х20 и 20х25 мм;
- 25х25 и 25х40 мм;
- 40х16, 40х40 и 40х60 мм;
- 60х80 и 60х100 мм.
Сечение может быть и больших размеров, это касается конструкций из алюминия и оцинкованной стали, а также пластиковых изделий специального использования (для напольной прокладки).
- По назначению:
- Используемые для прокладки групповых линий;
- Используемые для прокладки магистральных линий.
- По форме:
- Линейные, прямые элементы;
- Фасонные части, для устройства угловых соединений в различных плоскостях пространства, заглушки, соединительные элементы.
- Для установки электрических устройств (розетки, выключатели, переходники).
- По конструкции:
- Изготавливаемые из листового металла и цельного пластика;
- Изготавливаемые из перфорированного металла и пластика.
Перфорированный пластик бывает разного сечения и расцветки
- По типу использования:
- Для промышленных предприятий;
- Для административно-бытовых и жилых помещений;
- Специального применения – кабель-канал плинтус и гибкие кабельные конструкции.
Технология монтажа
Основное преимущество – это легкость монтажа. При этом закрепить конструкцию можно на любой поверхности: стене, полу или потолке. Большее значение имеет материал поверхности: именно от этого зависит способ, как лучше произвести крепление. Рассмотрим основные варианты монтажа, а также типы поверхностей, к которым производится крепление кабель канала.
Разметка поверхности
Прежде чем начинать крепить кабель канал, на поверхности необходимо произвести разметку: на стене отмечается расположение коробов для электропроводки. Это можно сделать при помощи карандаша или мела и строительного уровня
Важно выдерживать горизонталь и вертикаль, поскольку после окончания монтажа неровности прокладки будут бросаться в глаза
Монтаж на саморезы
Чтобы закрепить короб на деревянной стене, используют обычные саморезы. Рекомендуемая длина составляет 2–3 см. Этот метод подходит для деревянных домов, бань и других построек. Также крепление на саморезы подходит для стен, обшитых деревянной вагонкой.
При выполнении монтажа, в дне короба предварительно просверливаются отверстия, в которые затем вкручиваются саморезы. В пластиковых конструкциях отверстия можно делать непосредственно саморезом при креплении. Оптимальное расстояние между точками монтажа составляет 30–50 см, в зависимости от предполагаемой нагрузки на кабель канал (количества проводов электропроводки, размещенной в коробе).
Крепление при помощи дюбелей
Монтаж кабель каналов на бетонной поверхности требует более серьезного подхода и дополнительного инструмента. Для этого потребуются пластиковые дюбели и перфоратор или ударная дрель, чтобы сделать отверстия в бетонной стене. Такой способ подходит для установки любого профиля: как металлического, так и пластикового, во внутренних помещениях или снаружи здания. Порядок выполнения работ следующий:
- В нижней части короба просверливаются отверстия для крепления. Расстояние между ними, как и в предыдущем варианте, 30–50 см;
- Затем кабель канал прикладывается к стене по размеченной ранее линии;
- При помощи шила или гвоздя на поверхности стены отмечается месторасположение креплений;
- Затем по отметкам в стене перфоратором просверливаются отверстия необходимого диаметра, в которые забиваются пластиковые дюбели;
- После этого остается закрепить профиль при помощи саморезов.
Клеевой способ
Еще один вариант, как можно закрепить кабель канал – это использовать для фиксации монтажный клей. Чаще всего для этих целей используется клеящий состав «жидкие гвозди», выпускаемый под торговой маркой Момент. Такой клей выпускается в тубах под монтажный пистолет или в обыкновенных тюбиках для ручного нанесения.
Клеевой способ монтажа применяется для крепления кабель каналов к гипсокартону, ПВХ облицовке стен (пластиковая вагонка или панели), а также в ванных комнатах на керамическую плитку. Стоит отметить, что для этого метода подходят только пластиковые короба для электропроводки, поскольку их вес минимален. Также желательно, чтобы количество проводов, закладываемых в кабель канал, было минимальным и не создавало значительных нагрузок на конструкцию.
Технология клеевого метода фиксации заключается в следующем:
- На заднюю часть профиля наносится клеящий состав. Для обеспечения максимальной площади сцепления клей распределяется волнообразно;
- Затем кабель канал аккуратно прикладывается к стене по линии разметки и сразу убирается;
- Через 2–3 минуты, когда клей начал подсыхать, полоса прикладывается заново и сильно прижимается на несколько минут.
После полного схватывания клеящего состава, в проблемных местах производится дополнительная фиксация. Для крепления используют небольшие саморезы или забивают гвозди.
В заключение приведем несколько рекомендаций, которые пригоятся при .
Для облегчения соединения профиля, используйте предлагаемые производителем дополнительные элементы: Т-образные и угловые конструкции, соединители для полос, различные отводы и другие аксессуары.
Для монтажа розеток и выключателей лучше всего использовать накладные варианты этих изделий или использовать модели коробов со встраиваемыми конструкциями.
Отдельно отметим, что монтаж наружной электропроводки производится в последнюю очередь, после выполнения всех отделочных работ.
Выбор электротехнического короба
Пластиковые лотки с крышкой для монтажа сети электроснабжения внутри помещений подходят идеально. В продаже доминируют различные оттенки белой расцветки, гармонично выглядящей на фоне многих цветов, в которые оформлены стены и перекрытия домов. Главным критерием выбора будет ширина короба, которая должна вместить все монтируемые кабели. Её рассчитывают с запасом под будущие нужды.
Приобретая основную деталь проводки, нужно не забыть и о фурнитуре: переходах, заглушках, стыках. Эти элементы упростят процесс монтажа и сделают внешний вид трассы гораздо эстетичнее.
Ну и, конечно, все части конструкции не должны иметь трещин, сколов, прочих дефектов. Особенно это касается торцов, которые при неровной нарезке сложно подогнать идеально. Несколько советов по покупке:
- Кабельные каналы в виде гофротрубы предназначены исключительно для гибкого провода.
- Короба маленького профиля нарезаются остро отточенным ножом, широкие — пилой с мелким зубом. При использовании болгарки профиль может расплавиться.
- Монтаж кабель каналов начинают от электротехнической арматуры (светильники, розетки, выключатели, разветвительные коробки).
- Количество крепежа приобретается из расчёта одна штука на каждые полметра лотка.
- Короба из жёсткого профиля устанавливаются на ровные поверхности.
Монтаж кабель-каналов
Разметка и нарезка кабель-каналов
Согласно общепринятым нормам, прокладка кабелей осуществляется либо горизонтально, либо вертикально. Монтаж ее под наклоном допустим только на лестничных проемах. Данные рекомендации применимы как к проводке открытого типа, так и к прокладке кабельных каналов.
Чтобы получить аккуратный ровный срез на торцевой части кабель-канала, в зависимости от толщины стенок и материала, из которого он изготовлен, можно использовать:
- канцелярский нож;
- ножницы по металлу;
- ножовку по металлу;
- болгарку малой мощности.
Чтобы получить отрезок короба конкретной длины, нужно произвести следующие манипуляции:
- соединить корпус с крышкой до щелчка;
- совместить торцевые части корпуса и крышки;
- нанести разметку на корпус и крышку;
- снять крышку с корпуса;
- разрезать каждую деталь отдельно.
Смонтированные контрукции
Данный алгоритм с достаточно большой точностью поможет вам получить детали с аккуратными краями равной длины.
Если подготавливаемый кабель-канал будет проходить через угол, то крышку в соответствующем месте не разрезают, а делают надрезы на ее боковых стенках. Во время закрепления этого фрагмента крышки на проложенном коробе ее попросту сгибают по линии надрезов. При монтаже кабель-канала на наружном углу крышка должна быть немного длиннее корпуса. По этой причине отмечать места надрезов на крышке в таком случае целесообразно после того, как корпус кабель-канала будет закреплен в нужном месте.
Крепление кабель-каналов на разных видах поверхностей
В зависимости от материала изготовления поверхности, на которую нужно закрепить кабель-канал, различаются используемые в монтаже крепежные изделия.
Для того, чтобы зафиксировать кабель-канал на деревянной поверхности, используют гвозди или саморезы, а для крепления на штукатурку и гипсокартон – только саморезы. Если же необходимо крепить кабель-канал к такой твердой основе, как бетонная стена, придется осуществить его монтаж при помощи дюбелей. Шаг между крепежами должен составлять около 60-70 см, а расстояние от крайних креплений до торцов профиля и мест стыка кабель-каналов – около 3-5 см.
При стыковке двух профилей кабель-канала, которую не планируется маскировать заглушками, целесообразно сместить друг относительно друга стыки корпуса и крышки. Эта маленькая хитрость сделает место стыка менее заметным.
Укладка проводов в кабель-каналах
В закрепленные на несущей поверхности корпуса укладываются провода. Чтобы избежать провисания проводов, внутри кабель-каналов устанавливаются специальные перемычки. Теперь остается только установить на свои места крышки кабель-каналов и работу по монтажу электропроводки можно считать завершенной.
