Как установить и подключить кабель к ip камере
Установка и подключение кабеля к IP-камере является одним из важных этапов при создании системы видеонаблюдения. Для корректной работы камеры необходимо правильно подключить питание и передачу данных.
Вот основные шаги, которые следует выполнить при установке и подключении кабеля к IP-камере:
- Выберите место установки камеры. Оно должно быть выбрано таким образом, чтобы камера покрывала нужную область и имела хороший обзор.
- Закрепите кронштейн для камеры в выбранном месте. Убедитесь, что он надежно закреплен и камера не будет падать или дрожать.
- Прокиньте кабель от камеры до места, где будет размещаться видеорегистратор или коммутационный шкаф. Помните, что длина кабеля не должна превышать максимально допустимую длину, указанную в технических характеристиках камеры.
- Подключите конец кабеля, идущего от камеры, к видеорегистратору или коммутационному шкафу. Обычно это делается с помощью соединительных разъемов.
- Подключите источник питания камеры. Для этого воспользуйтесь кабелем питания, который поставляется вместе с камерой и подключите его к соответствующим разъемам на камере и источнике питания.
- Убедитесь, что все подключения надежно зафиксированы и не проводятся вблизи источников сильной электромагнитной помехи.
- Проверьте работоспособность камеры, включив видеорегистратор и открыв приложение для просмотра видеонаблюдения на вашем устройстве.
Таким образом, установка и подключение кабеля к IP-камере является важным шагом при создании системы видеонаблюдения. Правильное подключение позволит обеспечить стабильную передачу данных и питания для камеры, а также гарантировать их надежную работу.
Критерии выбора
Поскольку самый дешевый это коаксиальный кабель, то он чаще всего используется в системах видеонаблюдения. Его выпускают различные компании, поэтому имеются отличия в характеристиках.
Специалисты рекомендуют выбирать коаксиальный кабель для видеонаблюдения марки RG59/U. Однако, в этот модельный ряд входят изделия с различными электрическими параметрами.
Несмотря на общность групп эти изделия имеют отличные свойства, что должно учитываться при выборе. Числа в маркировке указывают на различие в видах кабельной продукции. Принцип работы и конструктивные данные у этих изделий практически одинаковы.
Если сомневаетесь в типе кабеля, то его можно определить по сечению. У стальной жила будет серебристого цвета. Важен и диаметр изделия. От него зависит сопротивление кабеля для видеонаблюдения, поэтому рекомендуется выбирать жилы с большим диаметром. Они способны передавать сигнал с минимальными искажениями на достаточно большое расстояние. Однако такой кабель более дорогой.
В случае если проводка будет иметь множество изгибов, рекомендуют выбирать модели с многожильным проводником. Обычно он выполняется из проводов небольшого диаметра. Такой кабель для видеонаблюдения будет более гибким, чем одножильный и устойчив к усталости металла на изгибе.
Специалисты рекомендуют отдавать предпочтение вспененному полиуретану в качестве оболочки. Он меньше ослабляет сигнал, и придает гибкость кабелю для видеонаблюдения. Из недостатков стоит отметить возможность поглощения влаги, способной ухудшить характеристики изделия, поэтому для наружных работ его лучше не использовать.
Кабель для видеонаблюдения из твердого полиэтилена более прочный, но сложен в монтаже. К тому же у него большие потери сигнала, чем у покрытого диэлектриком.
Смотрим видео, критерии выбора продукции:
Наружная оплетка, являющаяся вторым и заземленным проводником сигнала между камерой и монитором должна обладать экранирующим эффектом в пределах 80%. Обычно их прокладывают в металлическом кабеле воде или трубе
Последним компонентом, на который обращают внимание при выборе кабеля для видеонаблюдения с питанием является внешняя оболочка. Чаще всего она изготавливается из ПВХ и может иметь различную окраску
Главные критерии выбора кабеля – это расположение в помещении или на улице и необходимая длина.
Согласно мнению специалистов одними из самых лучших считаются UTP кабели для видеонаблюдения. Особенно удобно их использование в случае уже имеющейся прокладки по всему зданию для системы оповещения. В этом случае они же могут применяться и для передачи видеосигналов, что позволяет сократить расходы на кабельную продукцию и ее монтаж.
Соответствие видов кабельной продукции и типа камеры
Выбирая проводниковую продукцию для монтажа системы видеонаблюдения необходимо учитывать следующие рекомендации:
- Нельзя превышать уровень затухания сигнала в 5дБ
- Не применять телевизионные коаксиальные образцы
Кроме этого, нужно учитывать, что радиочастотные кабели используются для любых видов камер для видеонаблюдения:
- Черно-белых
- Цветных
- Цифровых
А так как сигнал ослабляется в любом изделии, причем тем больше, чем он длиннее, то следует согласовывать нагрузки и сопротивление.
При использовании камер с микрофоном специалисты рекомендуют применять комбинированный кабель для систем видеонаблюдения, с жилой для аудио сигнала. Это может быть изделие марки ККСЭВ. Оно представляет собой плоский провод с разделительным основанием. Подключение IP камер выполняют обычным UTP кабелем для систем видеонаблюдения, используя при этом разъемы RJ-45.
Установка аналоговых камер предполагает применение коаксиального радиочастотного провода. Причем его центральная жила должна быть если не медной, то хотя бы омедненной. Оплетка также выполняется из этого материала. Среди наиболее часто используемых образцов кабель марки PK или RG, причем его волновое сопротивление должно быть не менее 75 Ом.
Для наружного использования подходят изделия с несущим стальным тросом – это кабель КВК-Пт для видеонаблюдения.
Подведем итоги
Рекомендации по выбору типа проводниковой продукции помогут правильно определить необходимое изделие для конкретной системы. Но все же лучше, если эта задача будет решаться профессионалами. Такой подход поможет избежать различных нюансов, связанных с неправильным выбором кабеля или его подключения.
Коаксиальный кабель для видеонаблюдения
Провод данного вида подходит для подключения AHD, CVI, TVI и стандартных аналоговых видеокамер. Он представляет собой медную жилу, заключенную в слой диэлектрика и покрытую снаружи защитной оболочкой. За сохранение сигнала и защиту от помех отвечает экран. Защитная оболочка может предназначаться для расположения проводки на улице и в помещении. Уличный провод для системы видеонаблюдения устойчив к внешним воздействиям, обычно продается в черном цвете. Внутренний кабель для видеонаблюдения бывает серого либо белого цвета.
К преимуществам коаксиального кабеля можно отнести:
- приемлемую стоимость;
- стойкость к помехам;
- возможность передачи видео или аудиосигнала.
7. Ethernet и питание по коаксиалу
Не только компании, специализирующиеся на устройствах передачи данных, но и гиганты мирового рынка видеонаблюдения занимаются производством таких устройств. Пример — комплект BY-HPE11KT от компании Panasonic. Основной акцент — работа с камерами этого же производителя.

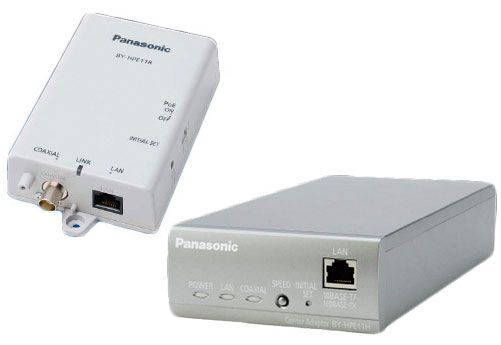

В комплект входят два адаптера: один — центральный, второй — оконечный, который ставится со стороны камеры. Они соединяются между собой коаксиальным кабелем. Далее, от оконечного устройства к камере идёт обычный сетевой кабель. Соответственно, и центральное устройство подключается к системе сетевого видеонаблюдения через такой же кабель. Для питания оконечного адаптера на него подаётся напряжение оригинального номинала — 55 В.
При использовании кабеля RG-6/U расстояние между адаптерами может достигать 2 км. Если используется соединение TCP, то, как обещает производитель, скорость трансляции данных будет не ниже 35 Мбит/с. При соединении UDP она будет гарантированно достигать 45 Мбит/с.
Помимо трансляции видеосигнала Ethernet, у пары устройств есть и вторая функция — подавать на камеру питание по технологии PoE. Однако в этом случае длина отрезка коаксиального кабеля составит лишь 500 м для IP-камер Panasonic и 300 м для других IP-камер. Что, разумеется, тоже очень много.
Комбинированный кабель с питанием
В случаях, когда питание камеры и передача сигнала осуществляется из одной точки удобнее всего использовать комбинированный кабель для систем видеонаблюдения. Он подходит как для аналоговых, так и для цифровых устройств. Это все тот же коаксиальный провод с сопротивлением 75 Ом, но уже в одной связке с проводами питания. Благодаря такому сплетению питание камер и передача сигнала может обеспечиваться без прокладки дополнительных проводов.
Также в дополнение ко всему в таком кабеле могут иметься провода для подключения дополнительных функциональных элементов (например, микрофона), и для осуществления управления камерой (например, для управления поворачивающим устройством камеры). В качестве примера можно привести кабель ККСЭВ, который имеет помимо коаксиальной жилы разделенные провода для питания и аудио сигнала.
Среди наиболее часто используемых комбинированных кабелей для видеонаблюдения можно назвать следующие марки: КВК-2П, КВК-В-2.
РАЗЪЕМЫ ДЛЯ ПОДКЛЮЧЕНИЯ КАМЕР
Для аналоговых камер используются разъемы типа BNC. Различные конструктивные исполнения могут предусматривать наличие гнезда BNC для видеосигнала, плюс- отдельного коннектора для подачи напряжения питания (непосредственно на корпусе или на гибком выводе)- вариант 1.
При отсутствии специальных соединителей (выводятся 3 гибких провода), используется схема подключения варианта 2. Цветовая гамма проводов приводится в паспорте, чаще всего используются
- черный- общий
- красный- «+» питания
- желтый (зеленый, синий)- видеосигнал.
Обратите внимание, если общий провод один- он является общим для сигнала и напряжения питания. Напряжение питания может быть 12 Вольт постоянного тока- чаще, 220 Вольт переменного тока- реже или 24 В постоянного напряжения. BNC разъемы для камер конструктивно по способу соединения бывают: резьбовые, под пайку, обжим, винт
Самые сложные в монтаже разъемы- под пайку, гораздо проще под винт(оправдано если центральная жила гибкая), обжим- требует специального инструмента. Оптимальным считаю резьбовое соединение разъема, правда, соединение под пайку более надежно
BNC разъемы для камер конструктивно по способу соединения бывают: резьбовые, под пайку, обжим, винт. Самые сложные в монтаже разъемы- под пайку, гораздо проще под винт(оправдано если центральная жила гибкая), обжим- требует специального инструмента. Оптимальным считаю резьбовое соединение разъема, правда, соединение под пайку более надежно.
Несколько фотографий процесса подключения камер видеонаблюдения можно посмотреть здесь.
Последний рисунок условно показывает основные элементы кабеля и разъема, их взаимное сопряжение.
Советы по монтажу
Для сохранности кабель помещают в пластиковый короб
Специфика установки кабеля зависит от способа укладки, который бывает внутренним или внешним. Если провода прокладывают в помещениях, их нужно делать менее заметными и размещать так, чтобы они не подвергались физическим повреждениям. Для защиты используют специальные кабельные каналы или гофру, препятствующую попаданию жидкости и воздействию высоких температур.
Уличный кабель для установки видеокамер нужно фиксировать на стенах, заборах, столбах и прочих несущих конструкциях. Также его можно проложить по воздуху с подвешиванием на тросах, в трубках или траншеях под слоем почвы. Защищать провода, лежащие на поверхности, необходимо при помощи конструкций из пластика или металла. Во время установки стоит соблюдать основные правила:
- диаметр кабеля должен быть в два раза меньше диаметре трубки, сквозь которую его протягивают;
- оптический провод для видеонаблюдения используют, выбирая элементы максимальной длины;
- кабельную трассу делают максимально прямой без резких поворотов;
- для установки выбирают провода с минимальным сопротивлением, дополненные качественными разъемами;
- видеонаблюдение, идущее по витой паре, не проводят параллельно силовым линиям.
Как подобрать БП для камер?
Для четкой работы видеонаблюдения необходим правильный выбор блока питания и кабеля. Разберемся в теме конкретней:
1. Выходная мощность
Первое, что необходимо учесть при покупке БП для видеокамер – это выходная мощность. Выходной мощности должно хватать на все подключаемые устройства. Не менее важная деталь – наличие у БП функции регулировки выходной мощности, чтобы не «спалить» устройства.
2. Кабель БП
Второе по списку, но не по важности – кабель. Важно рассчитать сечение кабеля под конкретно необходимые задачи. Подробнее про кабели для видеонаблюдения читайте здесь
Подробнее про кабели для видеонаблюдения читайте здесь.
3. Конкретная модификация БП
Перед покупкой, необходимо учесть будущее расположение, наличие подсветки, ток, потребляемый камерами и расстояние камер от БП. В зависимости от последнего параметра, рассчитывается длина, толщина и сечение кабеля.
Комплектный блок системы видеонаблюдения
Для небольшого объекта вполне подойдет покупка готового комплекта видеонаблюдения. В котором обычно находятся:
- Видеорегистратор
- Камеры
- Запоминающее устройство (жесткий диск)
- Блок питания
- Провода, переходники, разъемы и остальная мелочь
Выгодность подобных решений заключается в простоте установки и отсутствии нужды в самостоятельном выборе комплектующих. Помимо сказанного ранее, цена у комплектов зачастую ниже, чем сумма, потраченная на самостоятельную сборку комплекта.
Классификация кабеля для видеонаблюдения и функции
Разновидности кабелей для камеры видеонаблюдения
Чтобы выбрать правильный кабель для видеонаблюдения, стоит заранее узнать, чем отличаются его самые популярные разновидности. От этой детали зависит скорость доставки информации от камеры к дополнительному элементу, например, микрофону. Для каждого устройства необходимо подбирать отдельный провод, соответствующий ему по характеристикам.
Коаксиальный
Коаксиальный кабель, предназначенный для видеонаблюдения, идеально подключается к устройствам аналогового вида. Внешне он напоминает провод, соединяющий антенну с телевизором или остальной техникой. Его главный плюс – максимальная прочность и защищенность от любых механических воздействий благодаря наличию экранирующей оболочки, которая также ликвидирует лишние помехи и шумы во время работы внутренней или наружной камеры. Такие провода делятся на несколько типов и отличаются техническими характеристиками.
Самыми недорогими являются варианты с маленьким диаметром сечения проводника, например, РК-75-1,5 и РК-75-2. Модели с нумерацией RG-6 и RG-11 используют для прокладывания на больших расстояниях, поскольку они имеют более толстое сечение. Дополнительно их различают по степени гибкости, толщине изоляции, числе экранирующих оболочек и уровне затухания сигнала.
Комбинированный
Комбинированный кабель для видеонаблюдения
Комбинированный вариант необходим для подключения нескольких устройств наблюдения к источнику питания, расположенному в одном месте. Он подходит для цифровых и аналоговых приборов, считается подвидом коаксиального кабеля и не уступает ему по прочности. Элемент состоит из нескольких проводов, скрученных вместе, за счет чего он способен обеспечивать удобный и быстрый доступ данных ко всем частям системы.
Модели различают по маркировке, состоящей из комбинаций цифр в сочетании с буквами. Цифра перед обозначением буквенного типа определяет число проводов под покрытием, стандартно это 2 или 4 штуки. Десятичные дроби после креста означают диаметр поперечного сечения жилы. Его стандартное значение равно 75 Ом и должно быть таким же у камеры, приемника и кабеля, чтобы сигнал передавался чисто и без помех.
Витая пара
Оптический кабель для камеры наблюдения
Витая пара применяется для видеонаблюдения отдаленного вида, эти провода способны обеспечивать передачу информации на дистанции до 3 км. Плюс кабеля в его универсальности, поскольку все нужные проводники содержатся в нем под одной оплеткой. Он позволяет подключать сразу несколько устройств и является наиболее удобным вариантом.
Оптоволоконные
Оптоволоконный кабель подходит для систем видеонаблюдения различного типа, поскольку считается самым прочным, если сравнивать его с аналогами. Эти провода не подвергаются электромагнитным колебаниям, способны передавать данные на большие дистанции без затухания сигнала.
ПРОВОДА ДЛЯ ПОДКЛЮЧЕНИЯ ПИТАНИЯ К ВИДЕОКАМЕРЕ
Для подачи питания на камеру видеонаблюдения требуются, как минимум:
- провода и кабели;
- коммутационные изделия: штекеры, разъемы и пр.
Поскольку видеокамеры с напряжением 12 Вольт встречаются чаще всего, при рассмотрении вопроса подключения электроэнергии будем рассматривать этот случай. По большому счету, все что будет сказано применимо для любых вариантов, кроме камер на 220 Вольт.
С учетом того, что рассматриваемые подключения являются слаботочными, теоретически можно использовать любой провод (от силового до сигнального). Кабели с многопроволочными жилами предпочтительней однопроволочных по причине гибкости. Причем это свойство бывает полезно не столько при прокладке кабеля, сколько при его соединении с разъемом.
Но, тем не менее, главным критерием выбора провода является его сечение (см. пример расчета в конце статьи).
Лично для меня оптимальным вариантом является ШВВП 2х0,5 или ШВВП 2х0,75 с сечением жилы 0,5 и 0,75 мм2 соответственно.
Для облегчения жизни монтажника существует комбинированный провод для систем видеонаблюдения КВК. Он представляет собой объединенные общим слоем изоляции коаксиальный кабель и уже упоминавшийся шнур ШВВП. Выгода при этом заключается в прокладке одной линии вместо двух.
В каких-то случаях это критично, в каких-то нет, но один недостаток следует отметить. Это необходимость установки блока питания в непосредственно близости от видеорегистратора.
В противном случае придется разделывать кабель посередине, провод питания пойдет на блок, а коаксиал – к регистратору. Зачастую это неудобно и явных выгод не сулит.
Кроме того, такое решение приемлемо для аналоговых камер, поскольку IP видеокамеры подключаются по витой паре, а не коаксиальному кабелю (речь идет о передаче видеосигнала). Стоит заметить, что организация их питания имеет дополнительные возможности.
Иногда требуется камера с автономным питанием. Это может быть беспроводная WiFi камера, или видеокамера с записью на карту памяти или флешку. Интересующиеся могут заглянуть сюда, но должен заметить этот вариант скорее исключение чем правило.
Разъемы для подключения питания камер можно разделить на две группы по способу соединения с проводом:
- под пайку;
- под винт (зажим).
Первый тип обеспечивает надежное долговременное соединение. Способ этот достаточно трудоемкий и в «полевых» условиях неудобен. Для этих случаев лучше подходит второй вариант.
Какой кабель выбрать для наружной установки
При установке видеонаблюдения на улице важно выбрать правильный кабель с питанием для подключения ip камер. Наружная установка представляет свои особенности, влияющие на выбор кабеля
Вот несколько важных моментов, которые стоит учесть при выборе кабеля для наружной установки:
Влагозащита: При установке камер на улице важно выбрать кабель, который обладает высокой степенью влагозащиты. Он должен быть устойчив к дождю, снегу, пыли и другим погодным условиям
Такой кабель обычно имеет специальную оболочку, которая защищает его от влаги. Важно убедиться, что кабель имеет соответствующие сертификаты и соответствует требованиям безопасности.
Прочность: Кабель для наружной установки должен быть прочным и устойчивым к механическим повреждениям. Он должен выдерживать нагрузку, не прерывать сигнал и быть надежным на протяжении длительного времени. Рекомендуется выбирать кабель с качественной изоляцией и армирующим слоем для защиты от физических повреждений.
Длина кабеля: При выборе кабеля необходимо учитывать его длину. Наружная установка часто требует прокладки кабеля на большую расстояние. Поэтому, важно выбрать кабель, который обеспечит стабильную передачу сигнала на требуемом расстоянии без потерь качества изображения.
Питание: Кабель для наружной установки также должен обеспечивать передачу питания для ip камер. При выборе кабеля необходимо учитывать мощность и требования по питанию установленных ip камер. Важно выбрать кабель, который сможет обеспечить стабильное питание на протяжении всей длины кабеля.
Кроме того, необходимо учитывать тип кабеля и качество его соединений. Рекомендуется выбирать прочные и надежные разъемы для соединения кабеля с камерами и регистратором.
Вывод: При выборе кабеля с питанием для наружной установки ip камер видеонаблюдения необходимо учитывать влагозащиту, прочность, длину кабеля и требования по питанию. Рекомендуется обращаться к профессионалам, чтобы выбрать кабель, который соответствует всем требованиям и гарантирует надежную работу видеонаблюдения на улице.
Подключение аналоговой видеокамеры по витой паре
Аналоговое видеонаблюдение по витой паре создается путем подключения в линию приемопередатчиков.
Огромным преимуществом витой пары перед коаксиальным кабелем, является — количество подключаемых видеокамер. По одному 4-х парному Lan кабелю можно полноценно подключить 2 видеокамеры, т.е одновременно подать сигнал и напряжение.
Подключить аналоговую видеокамеру по витой паре очень просто. Для этого нужно 0пределиться с выбором цвета необходимых пар для подключения приемопередатчика и штекера питания со стороны видеокамеры и продублировать последовательность на конце линии со стороны видеорегистратора и источника питания.
Как организовать подключение видеосигнала
Для подключения оптово-волоконного кабеля к коммутатору необходимы соответствующие модули. Есть модели устройств, в которых изначально предусмотрены порты для данного соединения. Но чаще коммутаторы имеют слоты SFP для установки такого входа. Такое решение вполне оправдано, поскольку позволяет формировать, как 1-портные, так и многопортные структуры. На некоторых моделях устанавливаются слоты SFP, рассчитанные на медные пары. Эти элементы классифицируются на три типа по режиму передачи по оптике:
- Duplex Rx Tx на 2 волокна;
- Simplex на 1 волокно;
- Duplex BiDi на одно волокно.
Подключение через сеть Интернет
Подключение видеонаблюдения через сеть Интернет является одним из наиболее удобных и популярных способов передачи видео-сигнала. Оно позволяет получать доступ к камерам наблюдения в реальном времени из любой точки мира с помощью устройства, имеющего доступ в Интернет.
Для организации подключения через сеть Интернет требуется следующее:
- Камеры видеонаблюдения — устройства, которые фиксируют видео-изображение и передают его через сеть.
- Сетевой видеорегистратор (NVR) — устройство, которое принимает сигналы от камер и записывает их на жесткий диск.
- Сеть Интернет — распределенная глобальная сеть, обеспечивающая связь между различными устройствами.
- Маршрутизатор — устройство, которое обеспечивает соединение между устройствами локальной сети и сетью Интернет.
- Портал удаленного доступа — веб-сервис, который позволяет получить доступ к видео-сигналу с камер наблюдения через Интернет.
Процесс настройки и подключения через сеть Интернет может варьироваться в зависимости от используемых устройств и программного обеспечения. Обычно требуется настройка маршрутизатора, открытие портов, а также создание учетной записи на портале удаленного доступа.
После настройки и подключения через сеть Интернет, пользователь сможет получить доступ к видео с камер наблюдения через веб-интерфейс портала удаленного доступа. Веб-интерфейс позволяет просматривать видео в реальном времени, записывать его на устройство пользователя, а также управлять другими функциями системы видеонаблюдения.
Важно отметить, что подключение через сеть Интернет требует наличия стабильного и высокоскоростного интернет-соединения. Из-за большого объема передаваемых данных видео-сигнал может занимать значительную полосу пропускания, поэтому необходимо обеспечить соответствующую скорость интернет-соединения для достижения оптимального качества и плавности просмотра
Также стоит обратить внимание на безопасность при подключении через сеть Интернет. Необходимо внимательно следить за настройками безопасности веб-интерфейса портала удаленного доступа, использовать надежные пароли и обеспечить защищенное соединение с помощью протокола HTTPS
Оборудование для видеонаблюдения и роль кабеля в них
Что представляет собой простейший охранный комплекс? Обычно он состоит из: нескольких камер, датчиков, видеорегистратора и пульта управления. Принцип работы системы заключается в контроле ситуации на охраняемом объекте. Камеры устанавливаются таким образом, чтобы не было мертвых зон и можно было видеть все, что происходит в помещении.
Датчики фиксируют малейшие движения в комнате. При срабатывании одного из них сигнал поступает на камеру, и она начинает фиксировать перемещение. С нее информация поступает на видеорегистратор, который записывает видео на жесткий носитель.
Но для того чтобы все устройства работали как единое целое, они должны быть подключены в сеть. Для этого используются специальные кабели систем охраны и видеонаблюдения. Именно по ним и происходит передача информации, а также поступает питание на каждое из устройств.
Как организовать подключение видеосигнала
Для подключения оптово-волоконного кабеля к коммутатору необходимы соответствующие модули. Есть модели устройств, в которых изначально предусмотрены порты для данного соединения. Но чаще коммутаторы имеют слоты SFP для установки такого входа. Такое решение вполне оправдано, поскольку позволяет формировать, как 1-портные, так и многопортные структуры. На некоторых моделях устанавливаются слоты SFP, рассчитанные на медные пары. Эти элементы классифицируются на три типа по режиму передачи по оптике:
- Duplex Rx Tx на 2 волокна;
- Simplex на 1 волокно;
- Duplex BiDi на одно волокно.
Виды кабелей для ip камер
Для подключения ip камер видеонаблюдения к сети необходимо использовать специальные кабели. В зависимости от требований и условий эксплуатации, можно выбрать разные типы кабелей.
- Кабель UTP (Unshielded Twisted Pair) — это наиболее популярный и доступный тип кабеля для подключения ip камер. Он состоит из витых пар проводников и предлагает нераскручивающиеся соединения. Кабель UTP является дешевым и легким в установке, но он имеет небольшую дальность передачи и требует использования дополнительного оборудования, такого как коммутаторы.
- Кабель FTP (Foiled Twisted Pair) — это кабель, который дополнительно защищен от внешних электромагнитных помех сплошной экранировкой. Это делает его более надежным и стабильным в условиях сильных помех. Кабель FTP имеет более высокую стоимость и требует более сложной установки, но он обладает большей дальностью передачи и может быть использован в более сложных сетевых средах.
- Кабель STP (Shielded Twisted Pair) — это еще один тип экранированного кабеля, который обеспечивает высокую защиту от помех и обладает большой дальностью передачи данных. Кабель STP является наиболее надежным и имеет высокую стоимость и сложность установки.
При выборе кабеля для ip камер видеонаблюдения следует учитывать требования качества передачи видео, дальность передачи, стоимость и условия эксплуатации
Важно также учесть особенности сетевой инфраструктуры и доступность необходимого оборудования
Сравнение типов кабелей для ip камер
Тип кабеля
Дальность передачи
Стоимость
Уровень защиты от помех
UTP
Ограниченная
Доступная
Низкий
FTP
Средняя
Высокая
Высокий
STP
Большая
Очень высокая
Очень высокий
6. Ethernet и композитный видеосигнал по коаксиалу
Семейство устройств eBridge от компании Altronix обеспечивает передачу видеосигнала из сети Ethernet по коаксиальному кабелю.
Одноканальная пара eBridge1CRT, состоящая из передатчика eBridge1CT и приёмника eBridge1CR, поддерживает 10/100Base-T Ethernet. Она позволяет передавать по одному коаксиальному кабелю видеосигнал от нескольких IP-камер, в том числе мегапиксельных. Пропускная способность комплекта eBridge1CRT составляет 25 Мбит/с.
Кроме того, возможна одновременная передача одного композитного видеосигнала и Ethernet-трафика от одной IP-камеры по одному коаксиальному кабелю. В частности, это полезно в случае, когда надо подать композитный сигнал напрямую на монитор, а данные Ethernet — в сетевую систему видеонаблюдения. При этом видеосигнал поступает на монитор без той задержки, которую может вносить сетевой видеорегистратор.
В обоих случаях обеспечивается трансляция видеосигнала по коаксиалу на 500 метров без промежуточного усиления. Кроме того, расстояние от IP-камеры до передатчика eBridge1CT может достигать 100 м. Также на 100 метров друг от друга могут быть удалены приёмник eBridge1CR и коммутатор Ethernet, на который далее поступает сигнал.
Питание по технологии PoE в продуктах семейства eBridge не поддерживается — они питаются от источника постоянного напряжения 12 В или переменного 24 В. Размер одного одноканального приёмника или передатчика: 65х100х25 мм, вес — 110 г.
Имеется также 16-канальный приёмник, который пригодится при построении больших систем.
Технические требования
Качественный материал, из которого изготовлено изделие, не заниженное сопротивление и сечение
Здесь важно помнить, что хорошая цена вовсе не означает хорошее качество. Кабель ТУ стоит дешевле ГОСТ, что связано с более низким качеством.
Фактическое сечение хорошего кабеля не должно отклонятся от заявленного более, чем на 10-15 процентов.
Маркировка ЕАС, что означает, что данный кабель соответствует нескольким десяткам нормативов, в том числе и всем необходимым ГОСТам.
Помимо этикетки, соответствующая маркировка должна на самом кабеле – маркировка завода, маркировка ТУ завода.
В настоящее время требования регламентирует ГОСТ Р 53880-2010 «Кабели коаксиальные для сетей кабельного телевидения».
Волоконно-оптическая технология
Первоначально роль таких волокон была ограничена только передачей аналоговых сигналов в системах с амплитудной модуляцией (AM) и частотной модуляцией (FM). Однако благодаря развитию цифровых технологий их роль в передаче видеосигналов полностью изменилась. В настоящее время оптические волокна позволяют передавать огромные объемы данных на большие расстояния. И что еще важнее, эта передача абсолютно безопасна и ограничена от любых электромагнитных помех.
Основным преимуществом волоконно-оптической передачи является ее широкий спектр применения. Волоконная оптика обеспечивает гораздо большую дальность передачи, чем кабели Cat-5. Это видно по стандарту IEEE 802.3ab, который в случае передачи по кабелю Cat-5 ограничивает каждый гигабит до 100 метров. В то же время при передаче по оптоволоконному кабелю этот показатель может быть расширен до десятков километров (даже до 70 километров). По этой причине оптические волокна незаменимы при проведении современных систем IP-видеонаблюдения в удаленные места.
Системы передачи видео, основанные на оптоволоконных кабелях, характеризуются невероятным сроком службы (многие оптоволоконные установки, созданные 20 лет назад, до сих пор прекрасно работают). Их основа, в отличие от кабеля Cat-5, была сделана из стекла, а не из металла. Это означает, что они абсолютно нечувствительны к ударам молнии, коротким замыканиям, перекрестным помехам и другим электрическим сбоям. Они легки, долговечны и чрезвычайно устойчивы к перепадам температуры.
Больше разнообразия
В отличие от самих камер или видеорегистраторов, в устройствах передачи данных унификация параметров и функций ещё не победила традиционную для конструкторской мысли тягу к оригинальным решениям. И пока что технических решений по трансляции видеосигнала так много.
Можно ожидать, что их число будет и дальше расти. Сейчас этот рост стимулируется переходом на IP. Впереди — появление множества устройств для передачи сигнала HD-SDI. В будущем возможен возврат от IP к аналоговому видеонаблюдению, хотя бы временный и частичный. А это породит появление новых видов средств передачи сигнала — например, от новых аналоговых камер по старой сети Ethernet. Чтобы не ломать её.

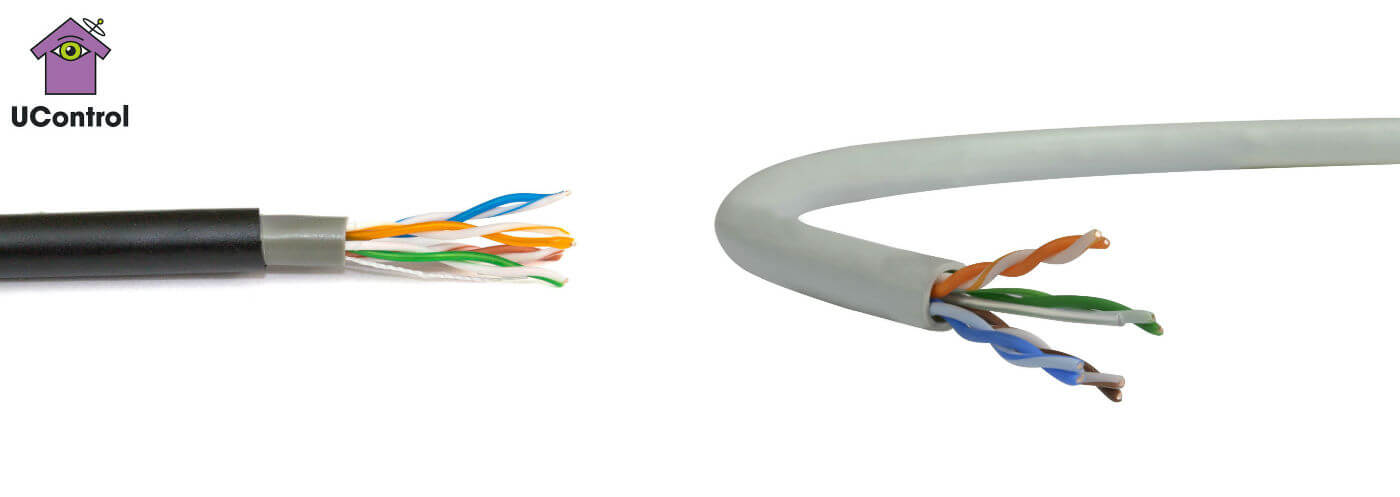

Кабель витая пара и его особенности
Проводка данного вида преимущественно используется в системах видеонаблюдения с IP-камерами при нахождении камеры на расстоянии не более 100 метров от устройства приема сигнала. Такие соединительные шнуры для видеонаблюдения передают видео- и аудиосигнал, а также могут использоваться для передачи питания на камеры (необходима поддержка камерой технологии POE, а также дополнительное оборудование). Под одной оплеткой находится большое количество проводников, что позволяет решать самые разные задачи и даже подключать дополнительный функционал (управлять микрофоном, камерами, датчиками движения). Провода из меди скручены между собой, изолированы и объединены в оболочку из пластика.
Заключение

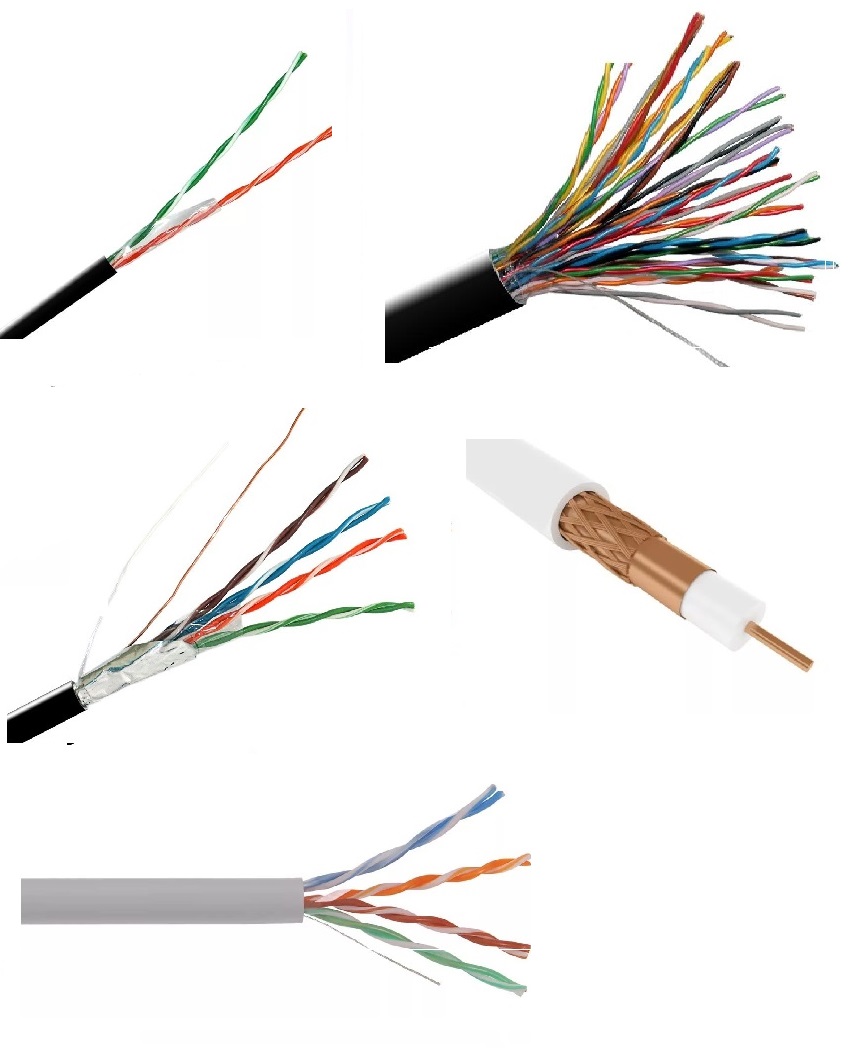

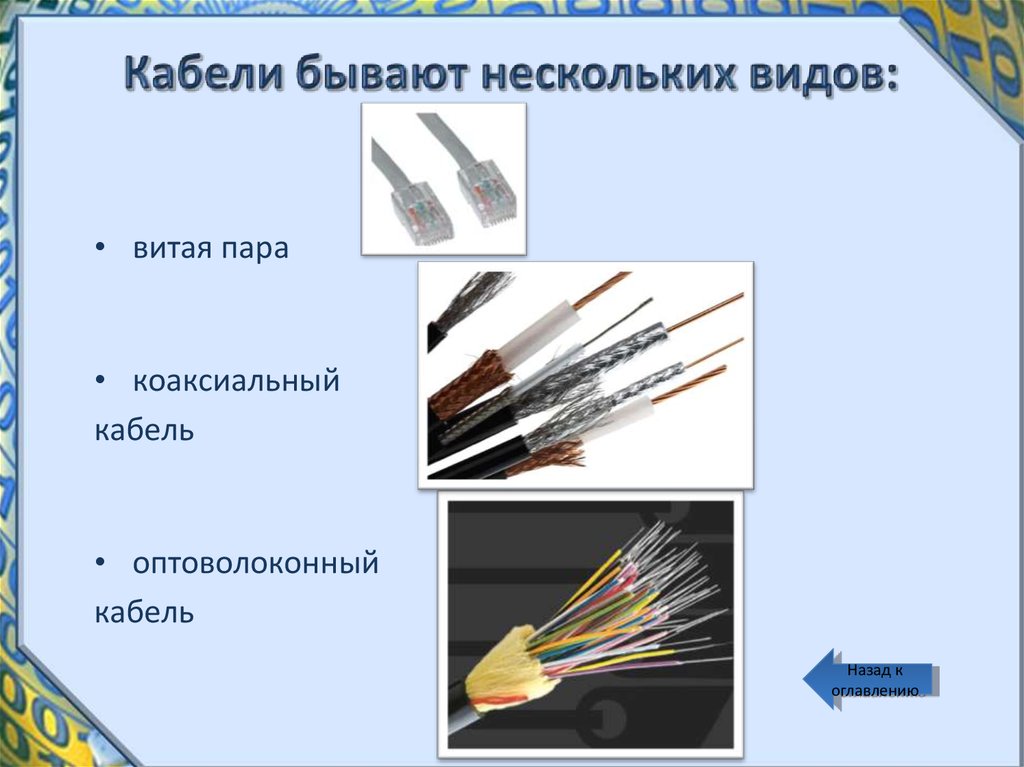

Основные виды кабеля, которые применяют в прокладке сетей уличного видеонаблюдения – витая пара, коаксиальный кабель, оптоволокно. Максимально доступную и экономически выгодную помехозащищенность имеют кабели в медной оплетке. Медь лучше всего защищает низкочастотный сигнал на расстоянии до 2 км. Для расстояния свыше 2 км целесообразно использование оптоволоконного кабеля, который имеет очень большой срок эксплуатации.
Качество системы видеонаблюдения напрямую зависит от качества выбранного кабеля. Чтобы не потерять деньги и время, необходимо тщательно подходить к этому вопросу. Правильно выбранные специалисты и магазины помогут не ошибиться.
