Для чего нужен БУЗ?
После всех проделанных операций осталось подключить электромеханический замок.
Ошибка №6
Никогда не подключайте 12V, генерируемые домофоном, непосредственно на клеммы замка без БУЗ. Чем это чревато?
При наличии 12В только с монитора, без дополнительного блока питания, в момент открывания замка происходит сильная просадка напряжения. Соответственно теряется звук, появляются помехи на видео. И это в лучшем случае.
В худшем – замок попросту не откроется, а такой режим работы постепенно убьет вызывную панель и монитор.
Можно, конечно, применить схему с отдельным питанием, например такую:
Однако не всякому захочется прятать лишнюю коробочку у себя в заборе, да еще и подводить к ней отдельный кабель 220В.
Поэтому и применяют БУЗ. Он грубо говоря, накапливает напряжение с домофона и в момент нажатия кнопки открытия замка, кратковременно выдает гораздо больше 12 вольт на катушку эл.магнитного устройства.
Замок при этом без проблем открывается. Причем благодаря триггерной развязке внутри, не оказывается влияние на остальные электронные компоненты системы.
Ошибка №7
При этом не забывайте, многие БУЗ накапливают напряжение именно в момент вызова. Без предварительного вызова на таких домофонах замок попросту не откроется.
То есть, захотели сами выйти на улицу и открыть дверь из дома, нажали на кнопку домофона, подошли к калитке, а она закрыта. Это случилось из-за того, что с обратной стороны никто не нажимал на панель вызова.
Разновидности
Домофонную систему подключают четырёхжильным и трёхжильным кабелем. Всё зависит от расстояния между домофоном и ауидитрубкой или видеодомофоном. На больших промежутках создаются помехи, для этого учитываются технические свойства использованных проводов. Для устройства домофонной аппаратуры используются следующие разновидности: витая пара, коаксиальный и комбинированный провод.
1. Кабель UTP

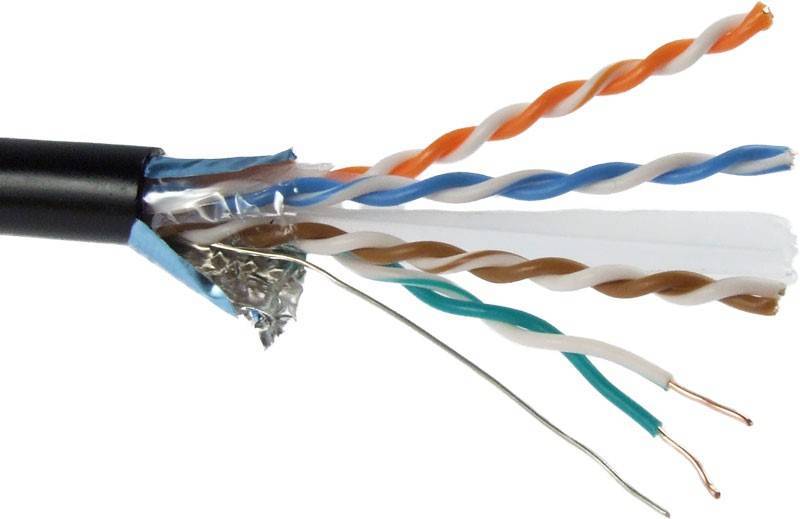

В его структуре может быть от одной до нескольких пар. Все проводники изолированы друг от друга. Кабель разделён на 7 категорий и носит название «витая пара». Отличается каждый класс частотным диапазоном. В домофонной системе используют «витую пару» категории САТ 5. Она имеет 4 медные жилы различного цвета, скрученные определённым шагом. Экрана в этом типе нет, так как используются свойства витой пары для борьбы с помехами во время передачи дифференциальных сигналов.
Категория 5 нашла своё активное применение в телефонии и для трансляции видеосигналов. Рекламно-информационные системы широко используют передачу сигналов по витой паре в транспортных средствах, торговых центрах, развлекательных площадках. Прочная полиэтиленовая изоляция позволяет марку САТ 5 использовать на улице.
Плюсы:
- Доступная цена.
- Универсальность использования.
- Возможность передачи двух сигналов по одному проводу.
- Простота монтажа.
Минусы:
- Зависимость от электромагнитных наводок (затухание и искажение сигнала).
- Низкий уровень безопасности во время передачи информации (радиоперехват и через контакты витой пары).
- Подверженность проводников высокой частоте тока (ослабление сигнала).
Технические характеристики:
- Рабочая температура в диапазоне (+60 минус 55) градусов.
- Волновое сопротивление 100 Ом.
- Максимальное рабочее напряжение 125 В.
- Диапазон частот 0,772 – 100 МГц.
- Диаметр жилы 0,51054 мм.
2. Коаксиальный кабель
Основу его составляет медный проводник, сверху слой изоляции, далее металлическая оплётка и всё это покрывается изоляцией в виде пластиковой оболочки. Коаксиальный провод предназначен для передачи высокочастотных сигналов.
В свою очередь, он подразделяется на «толстый» (диаметр 1,2 см) и «тонкий» (диаметр 0,5 см) тип. Последний вариант («тонкий») отличается своей гибкостью и простотой укладки в стену.
Плюсы:
- Малое затухание.
- Стабильность свойств.
- Доступная цена.
- Высокая пропускная способность.
- Помехозащищённость выше, чем у витой пары.
Минусы:
- Ограниченная полоса пропускания.
- Сложность монтажа (толстого типа).
- Трудность в установке коннекторов.
- Высокая цена коннекторов.
- Лёгкость повреждения.
Технические характеристики:
- Минимальны потери и прочность сигнала.
- Используется на расстоянии свыше 50 метров.
- Волновое сопротивление 50 Ом.
3. Кабель КВК-В (П)–2
Это комбинированный тип используется для проводного соединения домофона на большие расстояния. В структуру этого типа входят 3 тонкие жилы, все они разного цвета с медной оплёткой и экраном. Использовать его оптимально для аппаратуры на улице, когда расстояние превышает 50 метров. Такой вариант позволяет одновременно передавать сигналы управления и питать его.
Плюсы:
- Долгий срок службы (15 лет).
- Устойчивый тип к внешним повреждениям.
- Простота монтажа.
- Стойкость к солнечным излучениям.
Минусы: уровень затухания 4 дБ.
Технические характеристики:
- Максимальное напряжение 220 В.
- Допустимое расстояние 450 м.
- Частотный диапазон 10–40 МГц.
- Коэффициент затухания 4 дБ/ 100 м.
Части системы домофонии
В зависимости от принципа подачи питания, от типа и количества компонентов системы принято выделять порядок, а также требуемый способ установки видеодомофона. Существует определенный порядок по расположению мест блоков, которые дают возможность применять оборудование максимально комфортно.
Панель вызова
Первым делом, при монтаже домофона своими руками, устанавливается панель вызова. Без этого блока система доступа совершенно бессмысленна. Бывают разные типы панелей вызова:
- панель только с клавишей вызова; управлять замком с панель невозможно;
- панель вызова и встроенным считывателем ключей;
- панель с видеокамерой.
Как правило, монтаж панели вызова осуществляется на высоте 1,5 метра от земли. Такое расположение устройства дает возможность беспрепятственно пользоваться панелью лицам – вне зависимости от роста. Кроме прочего, если на панели имеется камера, с нее проще идентифицировать гостя.
Блок питания
К сожалению, не существует максимально полного ответа на вопрос: как подключить видеодомофон. Дело в том, что в современных системах существует 3 типа распределения электропитания:
- подключение посредством 1 кабеля, со встроенным преобразователем в переговорном устройстве или на внутреннем мониторе;
- питание с внешним блоком, который устанавливается в доме;
- установка отдельного блока питания, к которому подключается панель вызова, а также электромагнитный или электромеханический замок.
Тем не менее, некоторые типы линий питания предусматривают определенные ограничения. Допустим, если видеодомофон подключается через витую пару, то не стоит превышать длину трассы в 100 метров.
Замок
Что касается замка системы, то он подбирается на основе требуемого функционала. Как правило, электромеханические замки чаще всего применяются в квартирах. Даже если электричество будет отключено, замок все равно останется закрытым. Самый лучший вариант замка тот, который без питания можно открыть вручную – ключом.
Если взять электромагнитный замок, то при отключении питания он откроется автоматически. Для общественных учреждений такой замок – идеальное решение, чего не сказать о квартирах.
Даже если хозяин отдает предпочтение электромагнитному замку в квартире, нужно позаботиться о том, чтобы дополнительно установить бесперебойный источник питания на случай отключения электричества в основной сети.
Экран (главная панель видеодомофона)
Все современные домофоны оснащены плоскими, удобными мониторами. Более старые модели оснащаются экранами с ламповыми подсветками, а современные – имеют LED мониторы. Кроме прочего, существуют модели, которые можно подключать к видеорегистратору. Для этого предусматриваются интерфейсы аналоговой или цифровой передачи сигнала.
Монитор, как и прочие части видеодомофона, устанавливается согласно рекомендациям, предоставленным производителем. Ранее было сказано о том, что монитор может выполнять функцию головного распределителя питания
Поэтому монтажу данной части системы стоит уделить особое внимание
В продаже можно найти видеодомофоны не только с встроенной камерой. Есть модели, в которых веб камеру выбирает сам хозяин. Такая схема подключения видеодомофона позволяет расширить функционал устройства.
Кабельная продукция

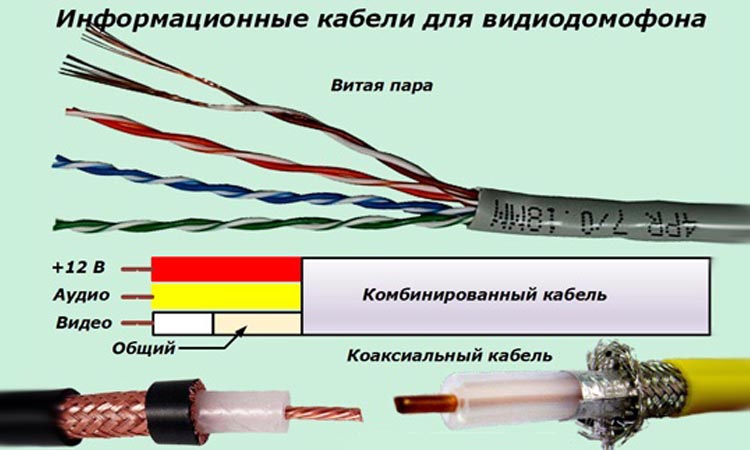

Дорогие модели видеодомофонов имеют в комплекте комплекс проводов. Это избавляет от проблемы, связанной с подбором проводников. В целом, видеодомофоны оснащаются тремя видами линий:
- многожильный кабель – дает возможность распределять питание между разными узлами устройства. Некоторые типы кабелей можно прокладывать прямо в грунте, по воздуху – без дополнительной защиты;
- коаксиальный кабель – позволяет передавать аудио и видео. С таким проводником длина линии может быть значительной;
- витая пара – применяется при передаче сигнала с цифровых устройств. Для данных целей подойдет обычный кабель, который разрешено прокладывать по открытому воздуху.
Отметим, что соединения кабеля, вне зависимости от его типа – необходимо осуществлять в строгом соответствии с рекомендациями производителя устройства. Данная работа не требует особых навыков.
Чтобы разобраться в том, какой понадобится проводник для подключения видеодомофона, предусмотрена специальная маркировка кабелей с помощью цветов: жилы помечены разными цветами, а на выводах узлов системы стоят гребенки клемм, которые помогают выполнить точное подключение.
Советы специалиста по выбору кабеля
Прежде чем решать, какой кабель нужен для видеодомофона, необходимо сначала выбрать конкретную модель такого устройства. И самое главное – кабель для видеодомофона должен быть хорошим. Комбинированный кабель КВК, отечественного производства, отвечает всем требованиям и может использоваться без ограничений
При выборе коаксиального кабеля можно обратить внимание на продукцию таких , «Belden» и «CommScope». Следует выбирать кабель RG-6 или RG-59, который отличается высоким качеством и продолжительным сроком службы
Кабель «витая пара» производится многими компаниями и при выборе следует обращать внимание на материал проводников и не приобретать кабель с жилами из обмеднённой стали. Поскольку для подключения видеодомофона не требуется приобретать километры кабеля, экономить на том, чтобы купить 20-30 метров не стоит
Следует избегать продукции китайских производителей. Они продают кабель по очень низкой цене, используя стальные жилы и низкосортный пластик для внешней изоляции.
Какой кабель нужен для видеодомофона, определяют после оценки следующих параметров:
- расстояние между монитором и панелью вызова;
- условия монтажа – внутри дома, на улице, под землей, по воздуху;
- количество электропомех – если провод проходит в помещении с большим количеством аппаратуры, нужен экранированный вариант;
- температура – при большом перепаде температуры нужна модель с полиэтиленовой изоляцией.
Из отечественной продукции наиболее известны кабели КВК. Конструкция разработана специально для обслуживания домофонов и подходит для любого способа монтажа. Вариант универсальный и надежный.
Качеством отличаются коаксиальные кабели от Cavel, Belden, CommScope. Выбирают модели с маркировкой RG-6 или RG-59. Цифра указывает на толщину изоляционного слоя – 6 и 5,9 мм. Провод обеспечивает передачу изображения в температурном диапазоне от -60 до +120 С.
Кабель для подключения вызывной панели видеодомофона: как правильно выбрать
Правильный выбор кабеля для подключения вызывной панели видеодомофона является важным шагом при установке системы видеонаблюдения. Кабель должен быть не только качественным и надежным, но и соответствовать требованиям и характеристикам видеодомофона.
Тип кабеля:
Для подключения вызывной панели видеодомофона могут использоваться различные типы кабелей, включая витую пару, коаксиальный кабель или оптический кабель. Однако, наиболее распространенным и рекомендуемым типом кабеля является витая пара.
Количество проводников:
Для подключения вызывной панели видеодомофона обычно требуется минимум 4 проводника. Это необходимо для подключения видеокамеры, микрофона, динамика и кнопки вызова. Однако в зависимости от модели видеодомофона, может понадобиться больше проводников.
Экранирование:
Экранирование кабеля для подключения вызывной панели видеодомофона имеет большое значение, так как оно защищает от внешних помех и снижает вероятность электромагнитных помех
При выборе кабеля следует обратить внимание на его экранирование и выбрать кабель с достаточной защитой
Длина кабеля:
При выборе кабеля для подключения вызывной панели видеодомофона необходимо учитывать дальность расстояния между вызывной панелью и основным блоком видеодомофона. Рекомендуется выбирать кабель с запасом, чтобы избежать потери качества сигнала на больших расстояниях.
Влагозащита:
Так как вызывная панель видеодомофона устанавливается на улице, кабель должен быть влагозащищенным и способным выдерживать неблагоприятные погодные условия
При выборе кабеля следует обратить внимание на его влагозащитные свойства
Важно помнить, что правильный выбор кабеля для подключения вызывной панели видеодомофона обеспечит надежность и качество работы системы видеонаблюдения. Рекомендуется обратиться к специалистам, чтобы удостовериться в выборе правильного кабеля и его установке
Как выбрать кабели для видеодомофона: полное руководство
При подключении видеодомофона, правильный выбор кабелей играет важную роль в обеспечении стабильной передачи видео и аудио сигнала. В этом руководстве мы рассмотрим основные типы кабелей, которые можно использовать для подключения видеодомофона.
1. Коаксиальный кабель
Коаксиальный кабель является одним из самых популярных вариантов для видеодомофонов. Он обеспечивает надежную передачу видео и аудио сигнала на дальние расстояния. Коаксиальные кабели имеют разные типы разъемов, такие как BNC или RCA, поэтому вам нужно выбрать кабель, совместимый с вашим видеодомофоном.
2. UTP кабель
UTP кабель, или кабель витой пары, также может быть использован для подключения видеодомофона. Он является стандартным кабелем для передачи данных в компьютерных сетях. Для использования UTP кабеля вам понадобится пара грозозащитных устройств на входе и выходе видеодомофона для защиты от электромагнитных помех.
3. Волоконно-оптический кабель
Если вам нужно передавать видео и аудио сигнал на очень большие расстояния, то волоконно-оптический кабель может быть хорошим выбором. Он обеспечивает высокую скорость передачи данных и имеет хорошую защиту от помех. Однако установка и настройка волоконно-оптического кабеля требует специальных навыков и оборудования, поэтому рекомендуется обратиться к профессионалам для установки.
4. Монтажный кабель
Монтажный кабель (или провод) используется для подключения видеодомофона к источнику питания и другим устройствам. Он должен быть достаточно прочным и безопасным для установки. Вам нужно выбрать кабель с подходящими характеристиками, такими как сечение и длина, в зависимости от ваших потребностей.
5. Покупка кабелей
При покупке кабелей для видеодомофона рекомендуется обращаться к специализированным магазинам и производителям, чтобы быть уверенными в качестве и соответствии кабелей требованиям вашей системы видеодомофона
Также обратите внимание на гарантию и сертификаты качества предлагаемых кабелей
6. Расчет длины кабеля
Перед покупкой кабеля важно рассчитать его необходимую длину для соединения всех устройств в системе видеодомофона. Можно использовать специальные онлайн калькуляторы, учитывая линейные метры и погонные метры необходимого кабеля
7. Прокладка кабеля
При прокладке кабеля для видеодомофона рекомендуется использовать специальные кабельные каналы или трубы для защиты кабеля от повреждений. Также следует придерживаться профессиональных правил прокладки кабеля, чтобы избежать электромагнитных помех и других проблем при передаче сигнала.
8. Проверка соединений
После установки кабелей необходимо проверить их соединения с устройствами видеодомофона: панелью вызова, монитором и другими компонентами. Проверьте, что все разъемы надежно подсоединены и нет сигнальных помех или потери качества.
| Тип кабеля | Преимущества | Недостатки |
|---|---|---|
| Коаксиальный кабель | Надежная передача сигнала на дальние расстояния | Требует совместимых разъемов |
| UTP кабель | Стандартный кабель для передачи данных | Требуется грозозащита для защиты от помех |
| Волоконно-оптический кабель | Высокая скорость передачи на большие расстояния | Требуется специальное оборудование для установки и настройки |
| Монтажный кабель | Прочность и безопасность для установки | Необходимы подходящие характеристики для конкретных потребностей |
В итоге, правильный выбор кабелей для видеодомофона зависит от ваших потребностей, возможностей установки и бюджета. Обратитесь к специалистам или производителю видеодомофона для получения рекомендаций и конкретных рекомендаций по подбору кабелей.
Коаксиальный кабель для видеонаблюдения

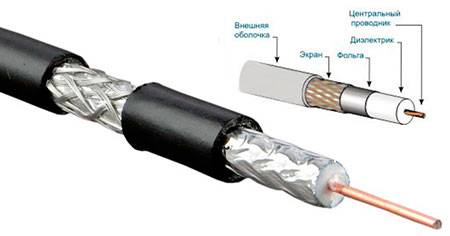

Составные элементы коаксиального кабеля
Для подключения аналоговых камер наиболее часто используется коаксиальный кабель для видеонаблюдения, вроде того, по которому внешняя антенна подключается к телевизору или приемнику. Этот тип кабеля представляет собой медную жилу, заключенную в толстый слой пенистого диэлектрика, который покрыт снаружи экранирующей защитной оболочкой, благодаря которой обеспечивается хорошая защита от помех и возможных потерь сигнала. Наиболее часто для видеонаблюдения используются отечественные марки РК-75-2-13,РК-75-4-12 (РК – радиочастотный кабель), или импортные аналоги – RG-59, RG-6, RG-11.
При выборе коаксиального кабеля необходимо учитывать такие немаловажные параметры, как длина и место прокладки (внутри помещения или на улице), и в зависимости от этого приобретать подходящую марку провода.
К примеру, РК-75-2-13 мы прокладываем при длине линии, не превышающей 100 метров, а при более значительных расстояниях (от 100 до 300 метров) используем марки РК-75-3-…, при расстояниях свыше 300 метров обычно применяем UTP (об этом ниже).
Кабель RG-6 отличается от своих российских аналогов РК-75 в первую очередь тем, что имеет больший диаметр центрального проводника и оболочки. Также он способен пропускать несколько больший диапазон частот, нежели РК-75, к примеру, камеры типа HD-SDI отказываются работать с РК, и прекрасно передают сигнал по RG-6 при длине линии более 10 м.
Для наглядности и больших подробностей приведем таблицу, отражающую зависимость типа провода от расстояния.
Выбор кабеля в зависимости от расстояния регистратора до камеры
Выбирая коаксиальный кабель для видеонаблюдения, обязательно убедитесь в том, чтобы центральный проводник был полностью медным, в противном случае сигнал будет очень слабым.
Помимо всего прочего, коаксиальный кабель различается по другим техническим критериям, таким как:
- Гибкость – в случаях, когда прокладка видеокабеля предполагает его изгиб в нескольких местах, необходимо приобретать провод с многожильным центральным проводником, который будет иметь повышенную гибкость, по сравнению с монолитным.
- Волновое сопротивление – для видеонаблюдениия наиболее часто применяются кабели с сопротивлением 75 Ом;
- Степень защиты от помех – наличие экранирующих оболочек;
- Диаметр изоляции;
- Степень затухания сигнала;
Плюсы. Основным преимуществом данного типа кабеля является его высокая устойчивость к помехам, доступная цена, способность передачи как видео, так и аудио сигнала.
Минусы. К недостаткам коаксиального кабеля можно отнести высокую стоимость коннекторов, легкую повреждаемость, ограничения по расстоянию прокладывания. При использовании марок РК возникает необходимость в отдельной прокладке провода питания, хотя этот момент не всегда можно отнести к недостаткам, т. к. для бюджетных систем вариант питания по отдельному кабелю будет гораздо дешевле – экономия заключается в подаче питания на несколько камер одновременно, а также в высокой стоимости КВК.
Также при осуществлении питания отдельно от основного кабеля передачи сигналов появляется возможность подключения камер к сети вдали от видеорегистратора, что практически невозможно сделать при помощи комбинированного кабеля.
Критерии выбора домофона с видеокамерой
Если планируется установка персонального видеодомофона в квартиру, а в подъезде уже имеется аналогичное устройство, следует выяснить можно ли их совместить, используя модуль сопряжения. Если это возможно, человек, позвонивший во входную дверь подъезда, может пообщаться с хозяевами квартиры и дверь в подъезд будет открыта дистанционно. Затем уже около квартиры, посетитель окажется в зоне действия видеокамеры персонального домофона. Домофон с видеокамерой для квартиры выпускается многими компаниями, поэтому необходимо разбираться в основных характеристиках таких устройств.
Персональный видеодомофон можно выбирать по следующим характеристикам:
- Наличие понятного интерфейса;
- Количество панелей вызова и видеокамер;
- Размер экрана и качество изображения;
- Трубка или «Свободные руки»;
- Тип кнопок управления;
- Дополнительные возможности.
Интерфейс. Интерфейс и его значки должны быть понятны всем проживающим в квартире, включая детей и лиц пожилого возраста, поскольку от этого зависит безошибочное управление всеми функциями устройства. Обычно видеодомофоны комплектуются одной вызывной панелью с видеокамерой. Но большое количество моделей выпускается с дополнительной панелью или с одной панелью и входом для подключения дополнительной камеры.
Дополнительные камеры. Блок сопряжения с общим домофоном позволяет установить у двери подъезда собственную видеокамеру, которая будет транслировать картинку на дисплей, установленный в квартире. Есть видеодомофоны, позволяющие подключать две внешних панели и ещё две дополнительные видеокамеры. Такие видеодомофоны прекрасно подходят для установки в загородных частных домах.
Дисплей. Цветные TFT LCD дисплеи современных видеодомофонов дают картинку высокого качества. Многие модели позволяют регулировать яркость, контраст и цветопередачу, поэтому основным критерием выбора по изображению может быть только размер экрана, который варьируется в достаточно больших пределах. Если видеодомофон оснащён дополнительной внешней панелью или видеокамерой, переключение между ними выполняется кнопкой. Некоторые модели имеют функцию «картинка в картинке» с трансляцией изображения с двух камер одновременно.
Прочие характеристики. Квартирные домофоны с видеокамерой, для связи с посетителем, оборудованы телефонной трубкой, но некоторые, более дорогие модели, работают по системе «Hands Free» — «Свободные руки», при которой общение с визитёром осуществляется через микрофон и динамик, установленные в блоке дисплея. Кнопки управления могут быть механическими или сенсорными и здесь каждый выбирает, то, что больше нравится. Многие видеодомофоны обладают рядом опций, которые заметно расширяют функционал устройства. Встроенная память и устройство записи, позволяет записывать короткие видеоролики всех посетителей, приходивших в отсутствие хозяев. В некоторых моделях предусмотрен режим фотосъёмки посетителей.
Основные требования к кабелю для видеодомофона
Прокладка провода для видеомагнитофона – одна из строительных работ, поэтому требования жестко регламентированы:
- так как электромагнитное поле, создаваемое проводом, влияет на работу приборов, для системы берут только экранированные кабели;
- чем больше расстояние между общей вызывающей панелью и абонентской, тем больше должно быть сечение;
- изоляция должна быть целой. Участки с поврежденной оболочкой нужно немедленно заменить;
- чем хуже погодные условия в районе, тем выше должен быть уровень защиты.
Кабель для видеодомофона с электромеханическим замком
Составляющие системы домофона с электромеханическим замком
К видеодомофону можно подключить электромеханический или электромагнитный замок. Первый надежнее: при отсутствии электричества дверь остается закрытой. Электромагнитный замок требует постоянного питания и при отключении тока перестает работать.
Если электронный замок подключают к домофону, необходимо обеспечить его током, так как обычной батареи из абонентского блока будет недостаточно. В качестве кабеля для бытового видеодомофона с электромеханическим замком используют один и тот же провод – типа UTP. Лучше выбрать вариант, в котором провода, по которым подается ток, были из двух скрученных жил.
Для питания электрозамка нужно напряжение не более 24 В.
Кабель для видеодомофона 4-жильный
Экранированный 4-жильный кабель для домофона
Для такого устройства требуется только 4-жильный вариант: 2 проводника обеспечивают передачу звука, 2 – изображения. Если провод укладывают в доме, можно использовать кабель с фольгированным экраном. Если линию прокладывают на улице, нужен коаксиальный.

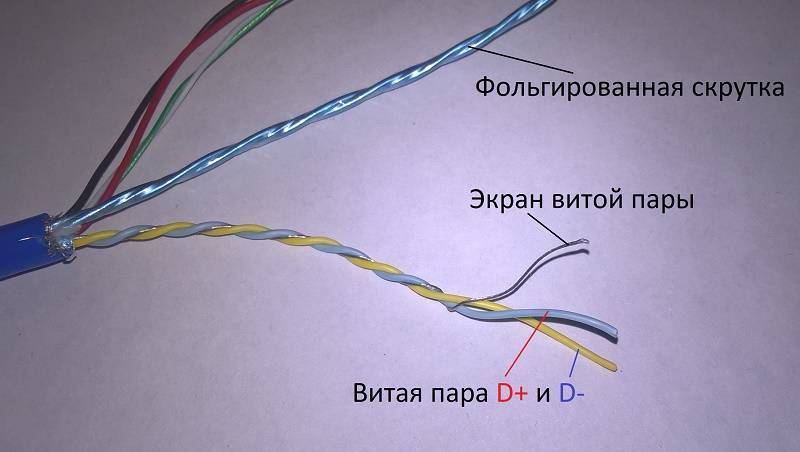

Кабель включает 4 токопроводящие жилы и экранирующую оболочку. Она расположена соосно проводнику и разделена изолирующим полимером – полиэтиленом или полипропиленом. Строение сложное: медная или стальная жила изолирована слоем полиэтилена, покрыта фольгой и оплеткой из меди или алюминия. Последний слой – резиновая или пластиковая изоляция.
Кабель для подключения видеодомофона и вызывной панели
Каким кабелем подключить панель и видеодомофон, зависит от расстояния. Чем больше дистанция, тем выше должна быть проводящая способность. Общие рекомендации:
- Для небольших расстояний – до 20 м, берут витую пару. Она представляет собой 2 проводника, скрученных вместе и изолированных полиэтиленовой оболочкой.
- При дистанции до 40 м удобно использовать комбинированный проводник.
- При расстоянии до 50 м подойдут коаксиальные.
- Если дистанция больше, коаксиальный комбинируют с отдельным питающим проводом.
Кабели от известных производителей предпочтительнее.
Выбор кабеля
Какой кабель нужен для видеодомофона, определяют после оценки следующих параметров:
- расстояние между монитором и панелью вызова;
- условия монтажа – внутри дома, на улице, под землей, по воздуху;
- количество электропомех – если провод проходит в помещении с большим количеством аппаратуры, нужен экранированный вариант;
- температура – при большом перепаде температуры нужна модель с полиэтиленовой изоляцией.
Из отечественной продукции наиболее известны кабели КВК. Конструкция разработана специально для обслуживания домофонов и подходит для любого способа монтажа. Вариант универсальный и надежный.
Качеством отличаются коаксиальные кабели от Cavel, Belden, CommScope. Выбирают модели с маркировкой RG-6 или RG-59. Цифра указывает на толщину изоляционного слоя – 6 и 5,9 мм. Провод обеспечивает передачу изображения в температурном диапазоне от -60 до +120 С.
Преимущества определенных типов кабеля для подключения вызывной панели видеодомофона
При выборе кабеля для подключения вызывной панели видеодомофона важно учитывать его характеристики и преимущества определенных типов. Качество кабеля играет важную роль в обеспечении стабильной передачи сигнала и минимизации электромагнитных помех
В данном разделе мы рассмотрим преимущества двух самых популярных типов кабеля: витая пара (UTP) и коаксиальный кабель.
Витая пара (UTP)
Одним из основных преимуществ витой пары является ее универсальность и широкое применение в сетевых технологиях. Она является стандартом для подключения вызывной панели видеодомофона к управляющему устройству, такому как монитор или IP-видеорегистратор.
Преимущества витой пары включают:
- Гибкость и удобство укладки: Витая пара легко укладывается в кабель-каналы, трубы или провода, без необходимости специальных инструментов или навыков.
- Низкая стоимость: Витая пара является одним из самых доступных типов кабеля, что делает его популярным выбором для домашних видеодомофонных систем.
- Снижение электромагнитных помех: Витая пара обладает способностью снижать электромагнитные помехи, что особенно полезно для видеосигнала с высоким разрешением.
Коаксиальный кабель
Коаксиальный кабель также широко используется для подключения вызывной панели видеодомофона, особенно в профессиональных системах безопасности и коммерческих зданиях. Он отличается от витой пары своими характеристиками и преимуществами:
- Высокая скорость передачи данных: Коаксиальный кабель может достичь более высокой скорости передачи данных по сравнению с витой парой.
- Дальнейшая передача сигнала: Коаксиальный кабель имеет большую дальность передачи сигнала без потери качества.
- Устойчивость к воздействию внешних помех: Коаксиальный кабель имеет защитный экран, что делает его более устойчивым к электромагнитным помехам и другим внешним воздействиям.
При выборе кабеля для подключения вызывной панели видеодомофона необходимо учитывать требования к скорости передачи данных, дальности подключения и целевые условия эксплуатации. Витая пара обеспечивает универсальное и доступное решение для большинства домашних систем, в то время как коаксиальный кабель предлагает более высокую производительность и устойчивость для профессиональных систем и коммерческих объектов.
Начало установки видеодомофона
Установка видеодомофона в квартиру начинается с выбора места расположения вызывной панели. Важный момент – высота установки. Человеку, совершающему вызов должно быть комфортно это делать, чтобы избежать сильных наклонов вниз или тяги вверх, средняя высота установки вызывной панели составляет 1,5 метра. Значение это может быть абсолютно любым, но данный показатель самый распространенный в современной практике.
По внешнему виду панели кардинально отличаются друг от друга, могут быть установлены следующие элементы в корпусе:
- Встроенная видеокамера;
- Подсветка (ИК), позволяющая вести передачу изображения при слабом источнике света;
- Элемент, управляющий замком;
- Переговорные элементы: Динамик;
- Микрофон.
Дополнительные устройства
В целях повышения уровня безопасности для квартиры можно установить дополнительную видеокамеру к той, что встроена в вызывной панели видеодомофона. Это позволит видеть не только человека, стоящего напротив панели вызова, а также, если дополнительно установить камеру под потолком, всю площадь помещения непосредственно перед дверью.
Примечание: если установка видеодомофона производится в частном доме, следовательно, установка вызывной панели будет осуществлена на улице, необходимо задуматься о ее защите против влаги, снега и других возможных погодных условий. Если не удается встроить оборудование в стену забора, то лучшим вариантом будет – создать навесной козырек. Схема вызывной панели имеет довольно простую структуру, что не потребует дополнительных специальных работ по ее защите от разного рода воздействий.
Следующим шагом идет выбор проводов, которыми можно подключить вызывную панель к монитору. При расстоянии между составляющими системы менее 35 метров подходит провод ШСМ, объединяющий в себе жилы для трансляции видео, звука и питания 12 V. В тех случаях, когда необходимо проложить более длинную магистраль, лучше применить коаксиальный кабель, он также соединит и дополнительные камеры при их наличии. Провода, идущие от вызывной панели видеодомофона к замку должны быть типа ШВВП.
ШСМ, коаксильный и ШВВП кабеля
Беспроводный видеодомофон
Беспроводной видеодомофон со схемой подключения показан на рисунке ниже. Отличительная особенность данной модели – отсутствие проводов между монитором и вызывной панелью.
Следующий не маловажный элемент всей системы – это монитор, Насколько грамотно он будет расположен внутри помещения, будет зависеть удобство им пользоваться и скорость ответа на поступивший звонок.
Видеодомофон dom ds-10s предлагает следующий вариант монитора:
Современный дизайн, большой функционал, настройка устройства осуществляется на удобном и понятном интерфейсе.
Телевизор в качестве монитора
Бывают ситуации, когда идти к монитору отвечать на сигнал вызова не очень хочется (если он расположен у входной двери), но есть решение. Ниже будет описано, как подключить видеодомофон к телевизору, который с легкостью заменит монитор. Современные производители ТВ-техники включают данную функцию в свою продукцию. Реализация данной схемы при подключении видеодомофона своими руками или при помощи специалистов возможна благодаря использованию специального модуля.
С его помощью при входящем звонке можно переключить ТВ на определенный канал, присвоенный для видеосигнала с камеры домофона, и увидеть, кто совершил вызов. Также возможно подключение нескольких камер, при расширенном функционале используемого модуля.
Установка видеодомофона своими руками при понимании всех схем и навыке работы с инструментом не должна занять много времени. Чтобы установить домофон своими руками в частный дом потребуется немного больше времени, которое уйдет на прокладку кабеля от ограждения дома, где будет установлена панель вызова, до внутреннего помещения. При этом необходимо будет учесть, по какой магистрали пойдет провод: по воздуху или в земле, что скажется на его целостности и общедоступности, а также поможет избежать непредвиденного повреждения.
Как установить домофон своими руками в квартире станет понятно, прочитав материал выше. Метраж провода при этом будет минимальный, в связи с чем, основные работы будут производиться с монтажом вызывной панели и монитора.
Установка домофона это довольно серьезная процедура, как может не показаться на первый взгляд. От успешного выполнения монтажа в прямом смысле будет зависеть безопасность помещения и людей. Находящихся внутри. Поэтому возможен вариант — установить видеодомофон в квартире профессионалами.
