Как правильно выбрать кабель для подключения электрической плиты

Какой провод для духового шкафа выбрать

Все чаще и чаще на смену традиционным газовым и электрическим плитам приходят раздельные современные бытовые устройства – варочные поверхности, а также духовые шкафы. Их популярность очень высока благодаря доступности и максимальному удобству в использовании.

При помощи высококачественных духовых шкафов от ведущих мировых производителей можно добиться идеального комфорта в процессе приготовления многих вкусных блюд.

Помимо этого, подкупают они и тем, что отличаются не слишком высоким уровнем потребления электрической энергии.

Однако для безопасной и комфортной эксплуатации духовых шкафов необходимо правильно выбрать наиболее подходящий провод для их подключения.

Заземление электроплиты

Электрическую плиту обязательно надо заземлить. Чтобы правильно это сделать, надо сначала выяснить, заземлен ли щит квартиры. Об этом можно узнать в ЖЭКе или другой обслуживающей организации. Если корпус щита заземлен, тогда надо всего лишь подсоединить желто-зеленый провод кабеля питания к корпусу щита через болт. При отсутствии заземленного щита выполнить заземление плиты таким простым способом не получится.

В том случае, когда щиток не заземлен и нет возможности сделать индивидуальный заземляющий контур, желто-зеленый провод просто заглушается и оставляется в щите до лучших времен

Электроплите в такой ситуации следует уделить повышенное внимание

Во-первых, плиту надо установить так, чтобы исключить вероятность одновременного контакта пользователя с нею и с различными токопроводящими элементами типа труб, кранов и прочих металлических изделий. Во-вторых, возле плиты следует положить специальное диэлектрическое покрытие или хотя бы сухой плотный коврик. В-третьих, на щитке устанавливаем не обычный автомат, а дифференциальный с 30-миллиамперным номиналом срабатывания.

Заземлять плиту на трубы  канализации,  или водоснабжения категорически запрещается. Такое заземление может привести к поломке электроплиты, поражению пользователя током и повреждению имущества, причем не только своего, но и соседского.

ПРОЦЕСС ПОДКЛЮЧЕНИЯ ВАРОЧНОЙ ПЛИТЫ

Варочная поверхность подключается в несколько этапов с обязательным соблюдением техники безопасности. Процесс проходит по следующему алгоритму:

• снимается крышка с отсека питания варочной поверхности;
• шнур питания подсоединяется к штепсельной вилке;
• защитная пластина, прикрывающая контакты, удаляется;
• шнур от штепсельной вилки присоединяется к колодке питания панели с соблюдением цвета изоляции (синий и коричневый — это фаза и ноль, желтый с зеленым — заземление);
• между фазными клеммами ставится перемычка и крепко зажимается болтами;
• клеммы кабеля затягиваются на колодке питания;
• качество монтажа проверяется с включением варочной панели.

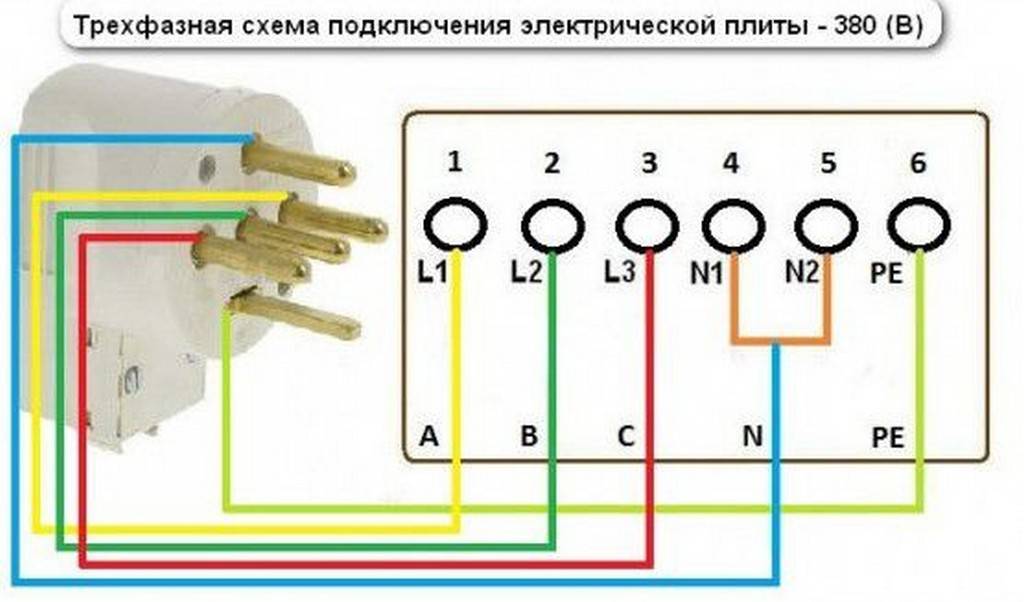

ТРЕХФАЗНАЯ СХЕМА 380В

Процесс подключения варочной панели проходит в несколько этапов:

• к клеммам L1-3 варочной панели подсоединяют фазы A, B, C;
• убираются перемычки между клеммами L1-3, которые были поставлены на заводе;
• ноль N подключают на клеммы N1-2;
• на клемму PE надевают защитный проводник PE.

Духовой шкаф просто подключается к евророзетке с помощью электрокабеля и вилки. Клеммы скрепляются с отдельным проводником.

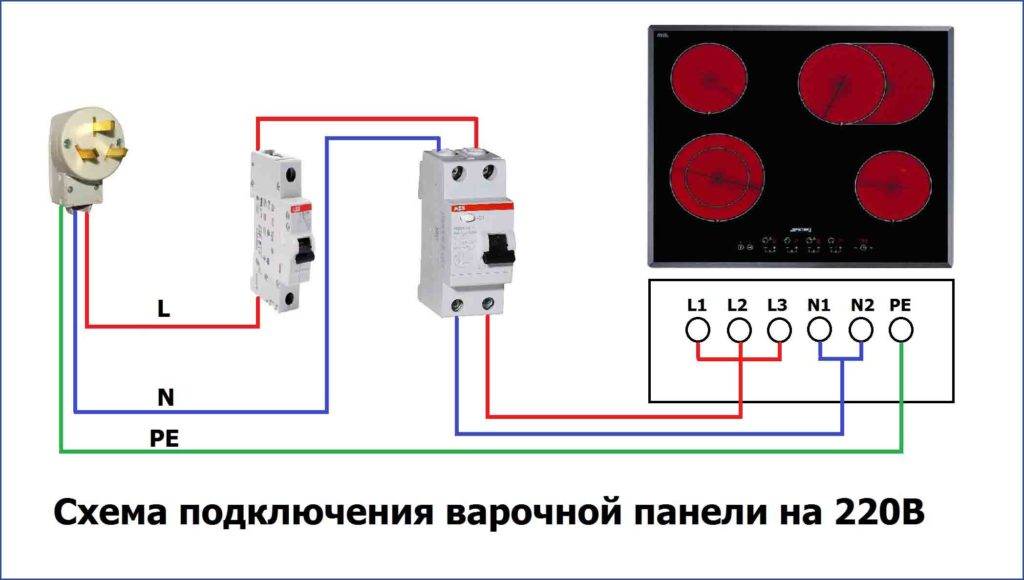

ОДНОФАЗНАЯ СХЕМА 220В

Однофазная схема часто используется в многоквартирных домах. Фаза L одновременно подсоединяется на клеммы L1-3 с установкой двух медных перемычек. N ноль подключают на клеммы N1-2, защиту PE — на PE-клемму. Для доступа к клеммам откручивают и снимают заднюю крышку плиты.

ДВУХФАЗНАЯ СХЕМА 380В

Двухфазная схема применяется при отсутствие фазы В. Процесс проходит поэтапно:

• устанавливается перемычка на L1-2,подсоединяется фаза А;
• на L3 крепят фазу C;
• N ноль подключают на клеммы N1-2, защиту PE – на PE-клемму.

Подключение варочной панели к электросети

Панели, которые интегрируются в столешницы, постепенно вытесняются отдельностоящими аналогами. Это связано с тем, что они обладают широким набором функций и являются более экономичными.

Выполнить самостоятельно подключение варочной панели к электросети можно с помощью соответствующей инструкции.

Перед тем как приступить к монтажу прибора, рекомендуется ознакомиться с правилами по технике безопасности и основными нюансами работы.

Подключение варочной панели к электросети

Особенности подключения варочной панели к электросети

Сразу стоит сказать о том, что мощность интегрируемых панелей сопоставима с аналогичным показателем традиционных электрических плит. Из этого следует, что для установки варочной поверхности необходима силовая линия в 380 В. Для этих целей необходимо протянуть отдельный кабель от распределительного щитка. При этом существуют определенные правила, которые следует соблюдать.

Индукционная варочная панель в столешнице. Подключение варочной панели к сети

Например, если сеть однофазная, то тогда используется кабель для варочной панели, изготовленный из медного материала, сечение которого составляет 6 мм² В свою очередь, для трехфазной сети можно применять провода, имеющие минимальное сечение 2,5 мм².

Стоит отметить, что при использовании отдельной линии для подключения варочной поверхности требуется установка защитного автомата (УЗО). Для этих целей лучше всего подходят устройства на 32 или 40 А.

Особенности процесса подключения газовой варочной панели целиком и полностью зависят от разновидности устройства. В настоящее время в продаже можно встретить зависимые и независимые встраиваемые плиты.

Первые из них устанавливаются вместе с духовым шкафом, а вторые – как самостоятельный прибор. Независимые устройства подключаются к электросети через специальную коробку, которая монтируется на входе.

Через нее производится разводка к нагревательным зонам.

Следует знать, что существуют интегрируемые плиты, содержащие нагреватели рапидного типа. В этом случае потребуется выполнить электрическую разводку для каждого элемента отдельно.

Еще один распространенный вид интегрируемых плит – индукционные. Такие модели являются самыми сложными с точки зрения самостоятельной установки. Подключение индукционной плиты лучше всего поручить квалифицированным специалистам, так как вероятность допущения ошибок в этом случае наивысшая. В городских квартирах чаще всего устанавливаются газовые или комбинированные приборы.

Как правильно подобрать кабель для электроплиты: рекомендации

Правильный подбор кабеля является необходимым пунктом, который не следует игнорировать

Существует два основных параметра, на которые стоит обращать внимание при выборе провода для варочной поверхности:. Электрический кабель для подключения встраиваемой варочной поверхности к сети

Электрический кабель для подключения встраиваемой варочной поверхности к сети

Электрический кабель для подключения встраиваемой варочной поверхности к сети

Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора.

Поверхности для варки, как правило, имеют всего два варианта присоединения – к 3 или 4 жилам.

Кабель для плиты, содержащий 3 жилы, принято использовать в том случае, когда необходимо выполнить подключение поверхности для приготовления пищи к однофазной сети. В такой системе напряжение составляет 200 В.

Если распределительная коробка содержит 2 или 3 фазы, которым соответствует напряжение 380 В, то тогда рекомендуется выполнять установку устройства по другим правилам. Оптимальным вариантом в этой ситуации будет присоединение прибора по схеме, которая учитывает 4 провода. Дополнительный провод позволяет снизить показатель напряжения в линии, что увеличит ее эффективность.

После определения количества жил, расположенных внутри провода для варочной плиты, нужно подобрать оптимальную его толщину. Выбор этого показателя производится с учетом мощности панели для приготовления пищи. Наиболее распространенные варианты сечения на сегодняшний день – 2 и 4 мм².

Стоит отметить, что для маломощных приборов не подходят кабели, толщина которых составляет 6 мм²

При выборе провода также рекомендуется обратить внимание на его тип и конструктивные особенности. На рынке можно приобрести как жесткие, так и мягкие провода

Оба эти варианта подходят для подключения варочного устройства

Оба эти варианта подходят для подключения варочного устройства.

Выбор розетки

Согласно техническим нормам электроплита должна включаться непосредственно в розетку. Подключение через удлинитель из соображений электрической безопасности запрещено. Для подключения электрической плиты нельзя использовать обычную розетку, поскольку она не способна выдерживать высокую нагрузку. Для электрических бытовых приборов большой мощности необходимы специальные розетки, рассчитанные на мощность 7 кВт и больше. Подбирая такую розетку, надо ориентироваться на максимальное значение номинального тока.

Силовые розетки могут быть изготовлены из карболита и высококачественного пластика. Розетки первого типа представлены только в черном цвете и имеют меньшую стоимость. Пластиковые розетки изготавливаются, в основном, в белом цвете. Они отличаются высоким качеством и высоким уровнем износоустойчивости, поэтому и стоят дороже, чем карболитовые.

Выпускаются силовые розетки для открытой и скрытой установки. Если розетка устанавливается непосредственно за плитой, которая стоит возле самой стенки, то лучше использовать модель для скрытой установки, у которой рабочий механизм полностью прячется в стене.

Необходимо также учитывать количество фаз в домашней сети и наличие заземляющего контакта в розетке.

Приступая к установке розетки, надо сначала отключить электропитание в квартире. Затем с помощью перфоратора в выбранном месте проделывается отверстие для стакана подрозетника. В подрозетник продевают питающий провод, с которого снимают защитную оплетку. Концы освобожденных проводов в разноцветной изоляции тщательно зачищают на длину до одного сантиметра. Потом их присоединяют к контактам розетки.

При этом очень важно правильно подсоединить все провода. Желто-зеленый провод надо подключить к заземляющему контакту розетки, который расположен по центру, а фазный и нулевой провода подсоединяют к крайним контактам

Очень важно, чтобы при подключении розетки ноль обязательно попадал на ноль, а фаза на фазу. В противном случае произойдет короткое замыкание. Поэтому очень внимательно надо проверить правильность и качество подсоединения проводов. После проверки подрозетник плотно фиксируют в стене, используя гипсовый или алебастровый раствор. В заключение необходимо проверить работу розетки и подключить саму плиту.

Иногда возможность монтажа силовой розетки для электроплиты отсутствует. В таком случае плиту можно подключить к питающему кабелю напрямую. Кабель помещают в распределительную коробку и все его провода присоединяют к соответствующим клеммам колодки. В некоторых случаях коробку не используют и питающий кабель выходит просто из стены.

При подключении плиты к кабелю без электророзетки надо раскрутить вилку на шнуре питания плиты. Затем в корпус вилки заводится разделанный конец кабеля и все его провода подсоединяются к проводам шнура. При этом надо тщательно следить за тем, чтобы провода были одного цвета, то есть голубой провод шнура питания плиты соединен с голубым проводом кабеля электросети, желто-зеленый с желто-зеленым и красный с красным. Конечно, все работы, связанные с подключением электрооборудования, следует проводить при отключенной домашней электросети.

Подключение плиты напрямую к электрокабелю считается более надежным, так как в этом случае присутствует минимальное количество контактных точек, что повышает надежность соединения. Но данный метод не совсем удобный, поскольку отключить электропитание плиты можно только с помощью автомата.

В том случае, когда в квартире уже есть розетка для электроплиты, необходимо проверить, где располагается фаза, ноль и заземление и соответственно подключать провода в вилке. Чтобы определить фазу в розетке, можно воспользоваться индикатором напряжения в виде отвертки. Делается это довольно просто: индикатор устанавливается в место предполагаемой фазы. Если на нем загорается светодиод, значит, есть напряжение и это – фаза. Если светодиод не загорается, то напряжения нет и это – ноль. Земля определяется еще проще. Обычно это контакт внизу или вверху розетки.

Расчет сечения кабеля по мощности своими руками

Правильный выбор сечения кабеля позволяет смонтировать проводку так, чтобы все имущество и жители квартиры были в безопасности. В целях экономии многие выбирают для разводки провода меньшей толщины и вместо медной сердцевины останавливаются на алюминиевой.

Это может привести к следующим последствиям:

1. Прохождение тока большой мощности по неправильно выбранному кабелю приведет к его нагреванию, что разрушит изоляцию. Кабель перегорит, оставив при этом цепь без питания.
2. Нередко резкие скачки электричества могут настолько разогреть металл, что это приведет к возгоранию по причине термического воздействия на окружающие объекты, например, на обои.
3. При повышении температуры кабеля в цепи возрастает сопротивление, которое провоцирует изменение вольтамперных характеристик участков питания. Зачастую это приводит к поломке приборов.
4. Разрушенная изоляция приводит к оголению провода, который при контакте крайне опасен. Если место дефекта неизвестно, уберечься довольно сложно.
5. Проблемный участок проводки, который вмонтирован в стену, найти нелегко. В некоторых случаях требуется полная замена проводки от источника к проблемному месту. В конечном итоге все это может обернуться большими затратами – придется заплатить электрику, купить новый кабель и провести работы по ходу залегания кабеля.

Чтобы подобрать кабель, требуется выполнить предварительные расчеты:

• посчитать, сколько электроприборов установлено в каждом помещении;
• рассчитать суммарную нагрузку для каждой точки подключения к электросети.

После выбора проводника выполняют расчет сечения в соответствии с величиной нагрузки на отдельное помещение. Все будет зависеть от того, как будет организовываться сеть, как планируется соединять точки (последовательно или параллельно).

Для понимания процесса расчета кабеля по сечению в зависимости от мощности тока, нужно представлять суть процесса передачи электричества. Для наглядности представьте несколько тонких водопроводных труб, которые нужно расположить по окружности параллельно друг другу.

Чем шире окружность, тем больше труб поместится при плотном расположении. Напор крупной системы будет больше, чем у маленькой. Так же и с электричеством. Так как ток течет по поверхности проводника, более толстые кабели могут выдерживать большие нагрузки.

Ошибки в вычислении сечения происходят в следующих случаях:

1. Жила слишком широкая. Возрастают затраты на проводку, ресурс кабеля используется нерационально.
2. Ширина канала меньше нужной. Плотность тока растет, нагревая изоляцию и проводник, это приводит к образованию “слабых” мест на кабеле и утечке электричества.

Мощность вычисляется умножением напряжения в проводнике на силу тока. Бытовая сеть рассчитана на 220 В, поэтому, чтобы определить сечение кабеля, нужно знать мощность и силу тока в цепи. После расчета нагрузки и силы тока по таблицам ПЭУ находится размер провода.

Определить площадь сечения проще по диаметру сердцевины. Площадь измеряется в кв. мм, а диаметр — в мм. По этим показателям можно найти в таблице допустимую мощность по размеру и типу провода. Если нет данных о диаметре проводки, площадь рассчитывается по следующей формуле:

Если форма сердцевины проводника прямоугольная или квадратная, то сечение вычисляется умножением длины на ширину.

Точный расчет сечения проводится с учетом следующих показателей:

• вид и тип изоляции;
• конфигурация и длина участков;
• способ прокладки (наружная или скрытая);
• максимально допустимый перегрев;
• температурный режим в помещении;
• разница показателей мощности приборов, подключаемых к одной розетке;
• уровень и процент влажности в помещении.

После подсчета мощности проводят вычисление силы тока в бытовой сети с напряжением 220 В по следующей формуле:

Формула расчета для трехфазной сети с напряжением 380 В:

Самостоятельный расчет сечения кабеля легко выполнить самостоятельно, не прибегая к посторонней помощи. Если в помещении есть распределительный щиток и нет никаких сложных систем в монтаже, то ремонт можно сделать без привлечения специалистов. Но если в помещении повышена влажность и температурный режим, понадобится помощь профессионалов.

Руководство по заземлению электроплиты

При работе в сетях старого образца даже квалифицированные специалисты нередко осознанно совершают грубую ошибку, выполняя заземление различных электроприборов на шины рабочего нуля. Такое подсоединение чревато крайне неблагоприятным последствием: если провод ноля оборвется, фаза пройдет через нагрузку прямиком на электроприбор и пользователя ударит током.

Нередко электрики допускают и другую грубую ошибку, путая местами провода фазы и ноля. При выполнении такого «заземления» результат будет аналогичным предыдущему случаю – владельца плиты может ударить током в любой момент. Но и отказываться от зануления тоже нельзя. Существует несколько вариантов решения проблемы. Ознакомьтесь с доступными методами и выберите подходящий для вашей ситуации.

Первый вариант – узнаем, заземлен ли щит квартиры

Узнаем, заземлен ли щит квартиры

Для этого идем в ЖЭК или другую обслуживающую организацию. Если представитель компании скажет, что корпус щита надежно заземлен, нам останется лишь подключить желто-зеленый провод к этому корпусу через болт.

Если же представитель обслуживающей организации дает отрицательный ответ либо же путается в своих показаниях, выполнять заземление описанным выше способом нельзя – оно будет либо неэффективным, либо приведет к удару пользователя электроплиты током.

Второй вариант – для жильцов квартир на первом этаже и владельцев домов

Схема контура заземления

Собственники такой недвижимости могут попробовать создать отдельный заземляющий контур. Делается он так:

• за наружной стеной строения в грунт вкапываются стальные пруты диаметром от 16 мм и длиной от 250 см в количестве трех штук;
• вкопанные пруты соединяются полосой стали шириной 4 см и толщиной 0,5 см;
• из электрического щита выводится заземляющий (желто-зеленый) провод, предварительно оконцованный наконечником;
• от заземляющего контура вверх к проводу заземления протягивается проволока-катанка. Рекомендованный диаметр такой проволоки — 0,8 см. На конце катанки предварительно приваривается стальная пластинка с отверстием для болта. Кабель заземления при помощи болта скрепляется с пластиной катанки на высоте минимум 250 см от уровня земли;

• кабель заземления подсоединяется к отдельной нулевой шине в щите. К этой же шине подключается заземляющий провод от установленной плиты.

Таблица. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

Материал	Профиль сечения	Диаметр, мм	Площадь поперечного сечения, мм	Толщина стенки, мм
Сталь черная	Круглый для вертикальных заземлителей	16	–	–
Сталь черная	Круглый для горизонтальных заземлителей	10	–	–
Сталь черная	Прямоугольный	–	100	4
Сталь черная	Угловой	–	100	4
Сталь черная	Трубный	32	–	3,5
Сталь оцинкованная	Круглый для вертикальных заземлителей	12	–	–
Сталь оцинкованная	Круглый для горизонтальных заземлителей	10	–	–
Сталь оцинкованная	Прямоугольный	–	75	3
Сталь оцинкованная	Трубный	25	–	2
Медь	Круглый	12	–	–
Медь	Прямоугольный	–	50	2
Медь	Трубный	20	–	2
Медь	Канат многопроволочный	1,8	50	–

Третий вариант – если заземлить не получается

Щиток не заземлен, а сделать индивидуальный заземляющий контур нет возможности? Тогда просто заглушаем желто-зеленый провод и оставляем его в щите до лучших времен.

Плите в такой ситуации уделяем повышенное внимание. Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п

металлических изделий

Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п. металлических изделий.

Во-вторых, возле электроплиты укладываем если не специальное диэлектрическое покрытие, то хотя бы плотный сухой коврик.

В-третьих, обычный автомат в щитке заменяем дифференциальной моделью с 30-миллиамперным номиналом срабатывания.

В-четвертых, проявляем особую осторожность и бдительность в процессе эксплуатации незаземленной электроплиты

Важно! Заземлять электроплиту на трубы водоснабжения, канализации и отопления нельзя. Хотя перечисленные элементы по правилам и должны быть надежно заземлены, сопротивление такого заземления никто обычно не контролирует

Итогом может стать поломка электроприбора, поражение пользователя током и нанесение вреда имуществу, притом не только своему, но и соседскому. Также нельзя заземлять электроприборы на другие инженерные коммуникации вроде лифтовых шахт, вентиляционных каналов и т.д.

Проверка работы электроплиты

Удачной работы!

Установка розетки

Установка розетки представляет собой одну из важных частей проводки под электрическую плиту. Розетка обеспечивает подачу электроэнергии на плиту и позволяет подключать другие электроприборы. При установке розетки необходимо следовать определенным правилам, чтобы гарантировать безопасность и эффективность работы.

Вот некоторые основные правила установки розетки:

1. Выберите правильное место для установки розетки. Оно должно располагаться вблизи плиты, но не в зоне прямого контакта с водой или другими источниками влаги.
2. Проверьте наличие необходимых материалов и инструментов. Вам понадобятся розетка, пластиковый короб, провода, отвертки и ножницы для обрезки проводов.
3. Отключите электропитание. Прежде чем начать работы, убедитесь, что электрический щиток выключен.
4. Рассчитайте длину провода и подготовьте его. Обычно требуется провод длиной от панели к розетке и от розетки к плите. Убедитесь, что провод имеет необходимый диаметр и сечение.
5. Соедините провода с розеткой. Вставьте провода в контакты розетки и зажмите их, используя отвертку.
6. Закрепите розетку в пластиковом коробе и закрепите короб на стене. Убедитесь, что розетка надежно закреплена и не подвижна.
7. Проверьте правильность подключения. Включите электрическое питание и проверьте работоспособность розетки. Убедитесь, что все электроприборы, подключенные к розетке, работают нормально.

Важно помнить, что установку розетки лучше доверить профессионалам, особенно если вы не имеете достаточного опыта и знаний в электротехнике. При неправильной установке розетки возможны различные негативные последствия, включая пожар и поражение электрическим током

Если вы решите установить розетку самостоятельно, всегда соблюдайте правила безопасности и следуйте инструкциям производителя.

Подключение духового шкафа к электричеству: варианты

Есть несколько способов подключить духовой шкаф к электросети:

• Через сетевой шнур, подключенный к выходу духовки. Его можно завести:
  • на розетку требуемой мощности (шнур должен быть с подходящей вилкой);
  • на автомат, установленный недалеко в отдельном пластиковом боксе (шнур без вилки);
  • на клеммную колодку, закрепленную на стене недалеко от оборудования (автомат на щитке).

• Подключение без шнура, напрямую к линии, которая идет от электрощитка (автомат установлен на щите).

Некоторые производители на заводе устанавливают сетевые шнуры. Они подключены к расположенной на задней панели клеммной колодке. Этот шнур можно снять. На гарантию это не влияет. Вместо него на соответствующие клеммы заводят шнур, который идет напрямую от щитка или от автомата, установленного недалеко от оборудования. Второй вариант используется, если к одной мощной линии подключается несколько устройств. В этом случае до кухни тянут один мощный провод, скажем, сечением 6 мм2. Заводят его в маленький бокс, в нем устанавливают два или больше автоматов (по числу подключаемой техники) и от них уже тянут линии к оборудованию.

Выполнение монтажных работ

Главное при выполнении электромонтажных работ – это соблюдение правил безопасности. Всегда работайте только при отключенном электропитании.

Подключение вилки и розетки

Для подключения вилки провод от духового шкафа или плиты зачищаете, если провод многожильный, то опрессовываете его наконечниками НШВ и пропускаете через корпус вилки. Фазу и ноль монтируете на крайние контакты вилки. Желто-зеленую заземляющую жилу – на средний контакт. Чтобы провод не болтался внутри вилки, зажимаете его хомутиком и закручиваете корпус вилки.

Подключение розетки производится следующим способом: розетка монтируется в необходимом месте, корпус розетки снимаем и подключаем к нем силовую линию. Фазу и ноль монтируете на крайние контакты розетки. Жёлто-зелёную заземляющую жилу – на средний контакт. Далее прикручиваем корпус розетки.

Схемы подключения кабеля к духовому шкафу и варочной панели

Существует две основных схемы подключения электроплиты или варочной панели: однофазная и трехфазная. Подключение осуществляется к клеммам, варочной поверхности, доступ к которым можно получить через ее заднюю крышку – она откручивается и снимается. Внимательно отнеситесь к цветовой маркировке на клеммах – это позволит вам не ошибиться, ознакомьтесь с инструкцией по подключению и требованиями безопасности.

Однофазная схема 220В (наиболее распространена в квартирах)

Фаза L одновременно подсоединяется на клеммы L1-3 варочной панели. Для этого между ними на заводе-изготовителе установлены две съемные медные перемычки. Если перемычек у вас по какой-либо причине нет, их можно сделать самостоятельно из электрического кабеля, сечение которого не меньше, чем у питающего. Ноль N подключается на клеммы N1-2. Защитный проводник PE – на клемму PE.

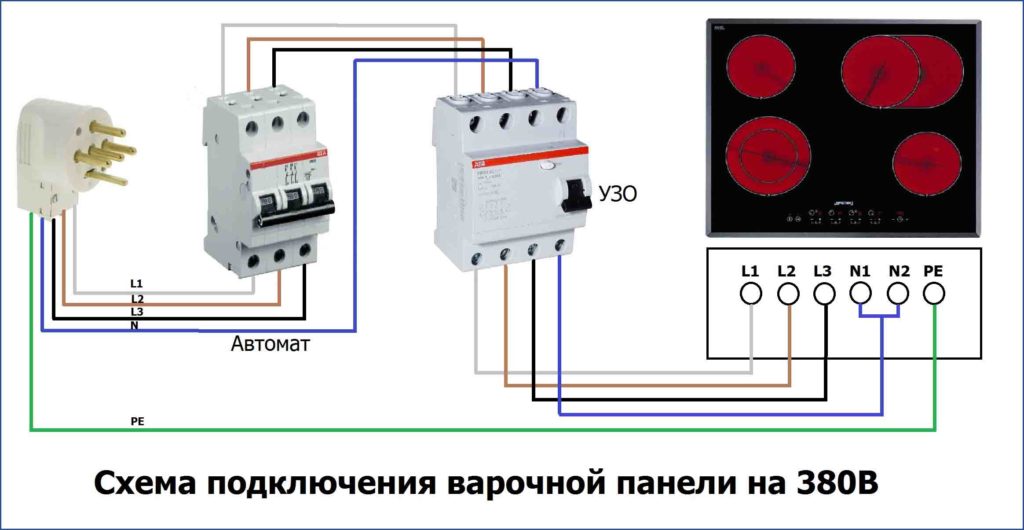

Трехфазная схема 380В (распространена в частных домах и на предприятиях)

Фазы A, B, C – подсоединяются к клеммам L1-3 варочной панели. В данном случае необходимо снять перемычки, установленные на заводе между клеммами L1-3. Ноль N подключается на клеммы N1-2. Защитный проводник PE – на клемму PE.

Подключение духового шкафа осуществляется гораздо легче. Чаще всего к таким приборам уже в комплекте идет электрический шнур с вилкой для подключения, поэтому евровилка просто вставляется в евророзетку. Чтобы подсоединить к автоматам или клеммам лучше всего использовать отдельный кабель, так как если вы отрежете вилку у кабеля из комплекта – это может существенно повлиять на гарантию к данному прибору.

Схема подключения духового шкафа всегда в однофазном исполнении:

• Фаза L подсоединяется на клемму L духового шкафа;
•  Ноль N подключается на клемму N;
• Защитный проводник PE – на клемму PE.

Тестирование и проверка готовой системы

После установки правильно выбранной длины кабеля для электроплиты, необходимо провести тестирование и проверку готовой системы, чтобы убедиться в ее правильной работе и безопасности.

Перед началом тестирования рекомендуется проверить следующие аспекты:

1. Подключение кабеля: убедитесь, что все соединения проводов выполнены правильно и надежно закреплены.
2. Изоляция кабеля: проверьте наличие целостности изоляции кабеля во всех местах исключительно визуально.
3. Заземление: удостоверьтесь в наличии надежного заземления для электроплиты, что является одним из основных элементов безопасности.
4. Работоспособность плиты: перед подключением кабеля к источнику питания, убедитесь, что сама плита в исправном состоянии и готова к работе.

После проведения предварительных проверок, можно переходить к тестированию работоспособности системы. Для этого рекомендуется выполнить следующие шаги:

1. Подача питания: подключите кабель к источнику питания и включите электроплиту. Убедитесь, что питание поступает корректно и плита запускается без проблем.
2. Регулировка температуры: проверьте работу регуляторов температуры на плите, удостоверившись, что они правильно реагируют на изменения и позволяют настроить нужную температуру.
3. Проверка функций: протестируйте различные функции плиты, такие как работа отдельных конфорок и духовки, наличие осветительного прибора, таймеров и т.д.
4. Безопасность: убедитесь, что электроплита работает в безопасном режиме, не нагреваяся в ненормальной степени и не имея видимых признаков неисправностей.

В случае обнаружения каких-либо неисправностей или нарушений безопасности, рекомендуется обратиться к специалисту для дальнейшего решения проблемы. Также, регулярно проводите проверку работоспособности кабеля и плиты, чтобы быть уверенным в их безопасности и надежности.
