Инфракрасный теплый пол под плитку: особенности монтажа своими руками

Какой теплый пол лучше

На строительном рынке существует несколько вариантов организации теплого пола в помещениях – это системы водяного и электрического типа, притом последние бывают двух видов – кабельные и пленочные. Каждый из них имеет свои достоинства и недостатки, которые могут существенно повлиять на итоговый выбор владельца дома. И все нюансы стоит обязательно учесть еще на этапе проектировки дизайна и ремонта помещений.

Основные виды теплых полов

Водяные полы представляют собой систему труб, по которым протекает горячая вода, подаваемая из системы централизованного отопления или от автономных котлов. Такие полы обустраиваются обычно при помощи стяжки, однако есть варианты, которые можно оборудовать и без заливки цементных смесей.

Водяной теплый пол

Схема монтажа водяного теплого пола

Электрический кабельный пол представляет собой систему, созданную из нагревательного кабеля, уложенного на черновое основание и также залитого стяжкой. Иногда кабель может укладываться и без заливки цементной смеси. Работает такой пол, как нетрудно догадаться, от электросети.

Электрический кабельный пол

Инфракрасные полы – это тоже электрические системы, только нагрев основания производится за счет инфракрасного излучения. Система представляет собой тонкие пленочные маты, уложенные на пол и вырабатывающие тепло. Обычно такие полы укладываются поверх на залитую стяжку. Одно из главных преимуществ использования ИК полов – это отсутствие значительного повышения уровня пола ввиду отсутствия необходимости заливать стяжку.

ИК пленка для теплого пола

Можно ли укладывать пленочный пол под плитку в ванной?

Основное назначение инфракрасных теплых полов – так называемый «сухой» монтаж под обустройство напольного покрытия на основе ламината, линолеума, ПВХ-плитки и ковролина, поэтому применение такой системе в стяжке или с плиточным клеем может стать причиной следующих проблем:

низкие адгезивные характеристики пленок не позволяют получить монолитную стяжку, и любое достаточно сильное механическое воздействие на поверхность провоцирует растрескивание;
вырезы и засечки, позволяющие улучшить адгезию, тяжело поддаются изоляции, поэтому в процессе эксплуатации может возникнуть утечка тока и наблюдается частое срабатывание УЗО;
даже самая качественная ИК-пленка сильно разрушается под воздействием щелочной среды, которой обладают клеевые составы для плитки и растворы для обустройства стяжки.

Для монтажа под плиточное напольное покрытие оптимальным, в настоящее время, является применение стержневых и кабельных электрических полов, но при необходимости, можно уложить ИК-плёнку, строго придерживаясь всех монтажных правил.

Как показывает многолетняя практика, монтаж пленочной системы «теплый пол» под керамическую плитку – не самый лучший вариант, поэтому технология выполнения такого типа обогрева должна соблюдаться с предельной точностью.

Этапы монтажа

Расчет стоимости отопления проводят вместе с составлением плана монтажа. Нагреватели размещают только на свободной от мебели площади, поэтому на плане требуется отметить ее расположение, а от свободных стен сделать отступ 5-7 см. Остальное пространство делят на полосы, равные ширине нагревателей и вычисляют нужное количество в метрах.

Укладывать инфракрасные теплые полы под плитку приходится в несколько приемов:

подготовить основание для ИК-нагревателей;
смонтировать систему обогрева;
подключить и проверить её;
уложить основание для плитки и наклеить материал.

Подготовка

Основание необходимо очистить от мусора и заделать выбоины. Технология монтажа инфракрасного теплого пола предусматривает укладку изоляции из теплосберегающих материалов. Для этого применяют покрытия с малой усадкой и без фольгированного слоя (пробку, ЭППС и др.). Прикрепить их к черновому основанию можно жидкими гвоздями, а к бетонному дюбелями с саморезами. Термоизоляцию желательно укладывать по всей площади комнаты. На полу сделать разметку по плану с указанием границ установки элементов и полос материала.

Монтаж термопленки

Прежде чем укладывать пленку инфракрасного теплого пола, рулонный материал нужно разрезать на полосы согласно разметке. Резать материал нужно только в специально обозначенных местах, где изображены ножницы. Ленты ИК-нагревателей не должны перекрывать друг друга, между полосами пленочного пола оставить зазор в 5-7 мм. Фиксировать ленту к полу можно жидкими гвоздями.

Подключение

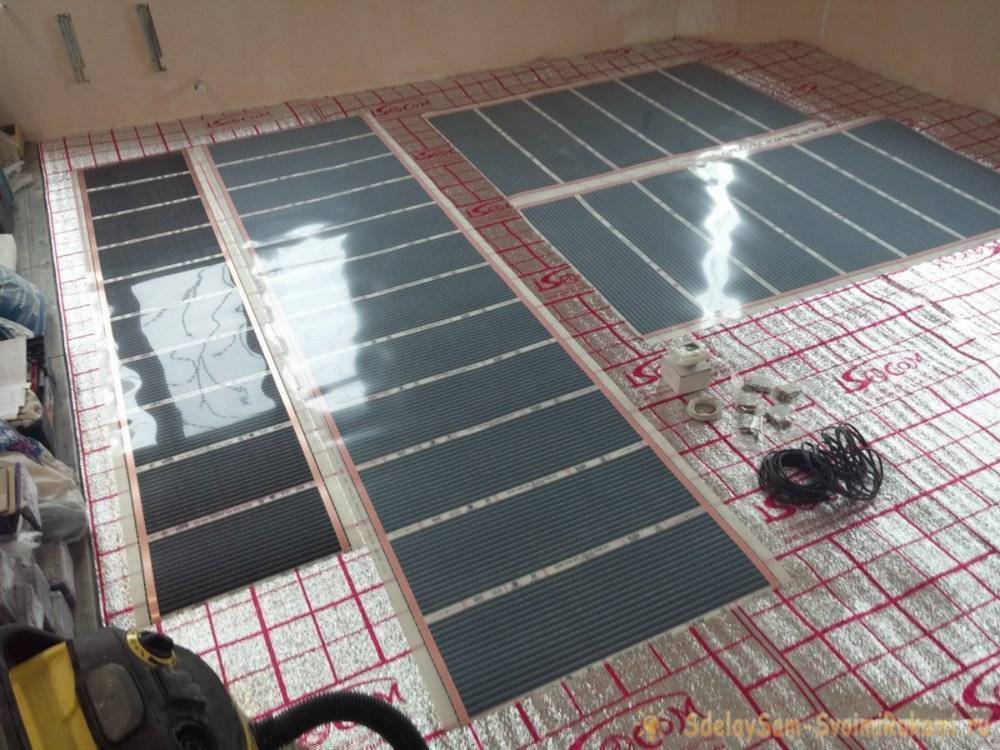

Собрать систему инфракрасного теплого пола в следующей последовательности:

Установить клеммные зажимы в местах выхода медных шин, придавить их пассатижами.
Определить место установки терморегулятора на стене.

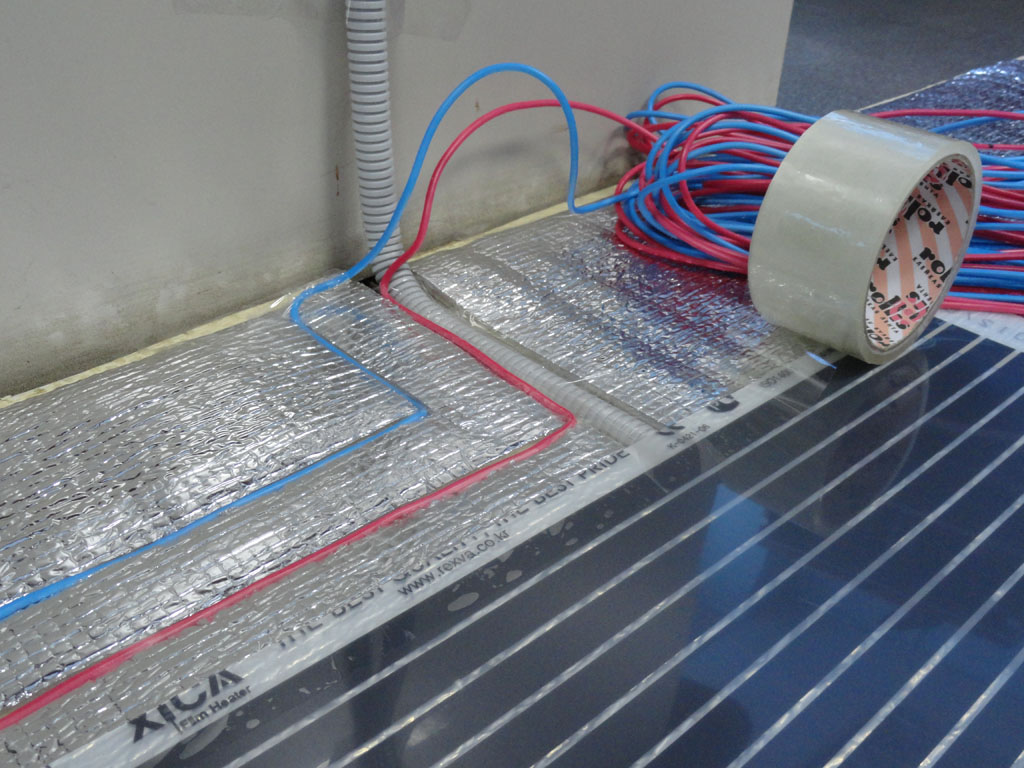

Нарезать монтажные провода достаточной длины для подсоединения теплого пола к сети.
Для подключения провода к зажимам вставить их в клеммы и обжать плоскогубцами или специальным инструментом. Подсоединение соседних лент выполнять параллельно.
Стыки и края по периметру проклеить скотчем, клеммы и края шин изолировать битумной лентой.
Уложить термодатчик под пленку. Провода от полос пленки подвести к месту включения в сеть и выполнить их монтаж. Проверить работоспособность системы тестером, определяя отсутствие обрыва цепи на каждой ленте, а затем и на всей системе.

Установка чернового пола

В зависимости от выбора сухого или влажного способа подготовить материалы: смешать с водой самовыравнивающийся состав или нарезать ГВЛ. Для влагоизоляции установленную систему ТП накрыть полиэтиленом, оставляя по краям припуски не менее 5 см. По периметру тщательно проклеить скотчем. В зависимости от особенности укладки пленочного пола под плитку на бетонном основании поступают так:

Сухой способ. Нарезанными пластинами ГВЛ или СМЛ закрыть всю площадь помещения. Крепить элементы на жидкие гвозди или саморезы с дюбелями. Резьбовой крепеж вкручивать аккуратно, в промежутки между лентами ТП или в места, предназначенные для отрезания частей. Нельзя загонять шуруп в шину или карбоновые полоски. При необходимости черновое покрытие выполняют в 2 слоя, перекрывая швы нижнего уровня.
Влажный способ. Поверх влагоизоляции разложить армирующую пластиковую сетку (металлическую не применять). Её края должны выйти за периметр ТП и полиэтилена на 20 см, сетка закрепляется саморезами. Залить основание и пленочную ИК-систему самонивелирующимся составом. Толщина слоя — 8-10 мм. Покрытие должно схватиться в течение 24 часов.

Укладка плитки

Перед тем как укладывать керамическое покрытие, поверхность основы нужно обработать бетоноконтактом в 2 слоя. Установить по периметру стены изоляцию для создания термошва. Приготовить плиточный состав. Клей наносим зубчатым шпателем, отдельными участками, которые можно заполнить кафелем за 30 минут.

Керамические элементы выравнивать по высоте, придавливая их к клеящему составу. Дать клею застыть, заполнить швы затиркой, вдавливая ее в зазоры резиновым шпателем. Остатки состава удалить с керамики мокрой тряпкой, не позволяя им высохнуть. После укладки уход за керамикой производить по общим правилам.

Как выполнить укладку электрического теплого пола под плитку?

Что такое инфракрасный плёночный теплый пол?

Основные виды коронок для сверления бетона

Как подключить теплый пол к электричеству — схема подключения

Виды терморегуляторов для теплого пола

Как выбрать греющий кабель для обогрева крыши и водостоков?

Как выбрать самый экономичный электрообогреватель для дома?

5 этап – чистовая отделка

Перед тем, как установить напольное покрытие, пленочный пол
нужно накрыть полиэтиленовой пленкой (100-200 мкм). Далее работы выполняются в
соответствии с инструкцией укладки напольного покрытия.

Специфика укладки пленочного пола под разные виды покрытий
показана на картинке:

Инфракрасный теплый пол под ламинат (пирог)– инфракрасный теплый пол под ламинат, паркетную доску

Инфракрасный теплый пол на деревянном полу укладывается
аналогичным образом.

Инфракрасный теплый пол под линолеум (пирог)

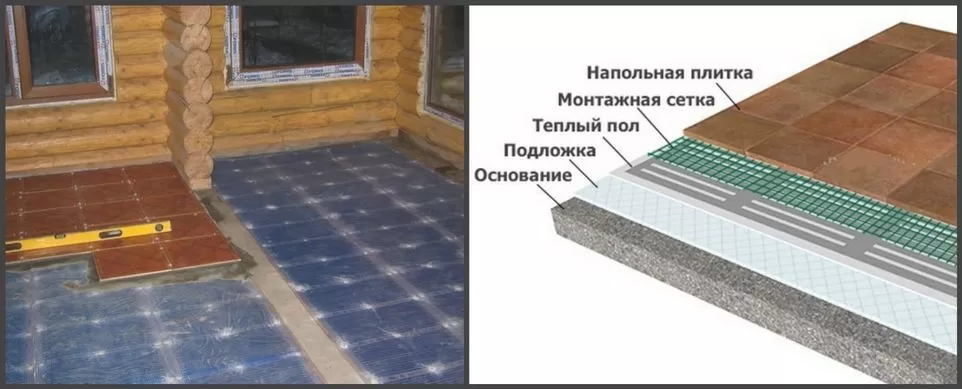

Инфракрасный теплый пол под плитку (пирог)

Мастера не советуют использовать пленочный пол под плитку,
ввиду необходимости выполнения «мокрых» работ, которые понижают теплоотдачу
пола.

Какой тип нагревателя лучше использовать

Мы уже с Вами рассматривали виды электрического теплого пола, который может быть представлен термоматом, инфракрасной пленкой либо греющим кабелем. Все три варианта подходят для укладки системы подогрева, но лучше всего использовать инфракрасное пленочное покрытие.

Связано это со следующими достоинствами материала:

Во время укладки можно обойтись без стяжки, что позволит сэкономить время, деньги и самое главное – высоту потолка.Ввод инфракрасной системы в эксплуатацию можно осуществлять уже через 1-2 дня после монтажа.

В то же время стяжка застывает около 4 недель.

Пленочный теплый пол под линолеум запросто монтируется своими руками, причем делать это можно даже после капитального ремонта, т. к. данный вид работ «чистый».

Как Вы видите, преимущество такого варианта системы говорит само за себя, поэтому настоятельного его рекомендуем использовать у себя дома. Единственный минус – инфракрасное покрытие боится воды, поэтому осуществлять укладку во влажных помещениях запрещается. К тому же сам линолеум начинает гнить во влажной среде, что сразу же отсекает его использование в ванной, бане, сырых помещениях.

Что нужно для теплого пола

Набор материалов зависит в первую очередь от типа установки: сухая это укладка или «мокрая» — в стяжку. Но что понадобится в любом случае — это:

Теплоизоляция. Причем материалы раскладывают как на полу (рекомендованный материал — пенополистирол), так и по периметру вдоль стен. Вдоль стен раскатывают демпферную ленту. Этот материал обязателен. Он компенсирует температурное расширение стяжки, а также снидает потери тепла через стены. Раскатывается по периметру стен, продается в рулонах.
Демпферная лента компенсирует расширение стяжки теплого пола при нагревании
В большинстве систем рекомендуется укладывать теплоотражающий слой. Он не является обязательным, но, как утверждают продавцы, снижает непроизводительные затраты: тепло, направленное вниз, отражается и направляется в помещение.
Система крепежа. Она разная для разных элементов: для пленочных и рулонных электрических полов это может быть скотч или скобы, для кабелей и труб — специальные крепления разных видов.
Что понадобится для теплого пола — зависит от системы и от выбранного способа монтажа

На этом общие материалы для любого теплого пола закончились. Далее пошли отличия в зависимости от типа укладки.

Сухой способ монтажа

Если укладка сухая — на нагревательный элемент укладывается гидрозащита или паробарьер. Что конкретно — выбирается под финишное покрытие. Что потом — тоже зависит от покрытия:

твердое покрытие укладываться может сразу (доска) или на подложку (ламинат и паркет);
под мягкое финишное покрытие (линолеум и ковролин) требуется жесткое основание (ГВЛ, ДВП и т.д.).

Укладка в стяжку

Для укладки в стяжку желательно на нагревательный элемент настелить армирующую сетку. Сетка может быть металлической или полимерной. Для электрических кабелей или матов достаточно тонкой сетки, которую используют для отделочных работ. Для труб водяного теплого пола требуется что-то более серьезное, например металлическая сетка из проволоки толщиной 2-3 мм. Тут и слой стяжки толще (минимум 5 см против 2 см для электрических нагревателей), и сами трубы могут «гулять».

«Пирог» водяного теплого пола и электрического иногда отличаются, иногда нет — зависит от нагревательного элемента

В одном отзыве владелец написал, что ногами чувствует, как прогибается пол. А все потому, что пытался сэкономить на клее и армирующей сетке. Сетку вообще не укладывал (под плитку незачем), а клея положил не 2 см, а чуть больше 1 см. Не самое, наверное, приятное ощущение — «волнующийся» пол. Кроме того, вполне реально повредить греющий элемент и «попасть» на замену пола целиком. В общем, , нужно подходить с позиции разумной достаточности и не экономить в ущерб эксплуатационным характеристикам.

В общих чертах, что может понадобиться рассмотрели, теперь подробнее поговорим о материалах, их толщине и вариантах укладки.

Преимущества и недостатки инфракрасных теплых полов

Плюсы:

электромагнитное излучение отсутствует;

одновременное повреждение всей системы сводится к нулю,
благодаря параллельному подключению блоков;

монтаж на любую поверхность (горизонтальную, вертикальную,
наклонную) не вызывает затруднений;

равномерный прогрев поверхности пола

Что очень важно, когда
устанавливается инфракрасный теплый пол под ламинат;. монтаж своими руками не составит сложностей;

монтаж своими руками не составит сложностей;

возможен демонтаж пленки, например, при переезде;

установка пола возможна в помещении любого назначения
(включая влажные) и под любой вид покрытия;

допустим монтаж пленки в открытом помещении (веранда,
терраса) и закрытом (комнаты в квартире или доме, офис, склад и т.п.);

высокая теплоотдача (97%) и эффективность (выше на 30% по
сравнению с другими системами электрических теплых полов).

Минусы:

необходимость соблюдать правила подключения и эксплуатации
системы;

не рекомендована в качестве основного источника обогрева
из-за высокой инертности системы (быстро нагревается, быстро остывает);

в отличие от водяного теплого пола, плёночный неустойчив к
механическому воздействию и повреждениям.

Какой теплый пол лучше

Основные виды теплых полов

Схема монтажа водяного теплого пола

Электрический кабельный пол

ИК пленка для теплого пола

Особенности укладки ИК пола под плитку

Нагревательные элементы не ложатся в места, где будет устанавливаться низкая мебель. Требуется минимум 3 см свободного пространства. Чтобы направить тепло вверх, необходима установка под системой теплоотражающей изоляции. Нельзя устанавливать элементы на основе фольги, которая со временем разъедается.

Важные моменты:

заранее продумать место для терморегулятора. Туда подводится проводка;
определить зоны, где будет укладываться система теплого пола;
поверхность для укладки должна быть чистой, ровной;
лучше укладывать материал для отражения тепла по всей комнате, не только в местах, где ложится система. Закрепляется скотчем к полу, стыки должны быть ровными.

Монтаж ИК теплых полов

Монтаж производится в следующей последовательности:

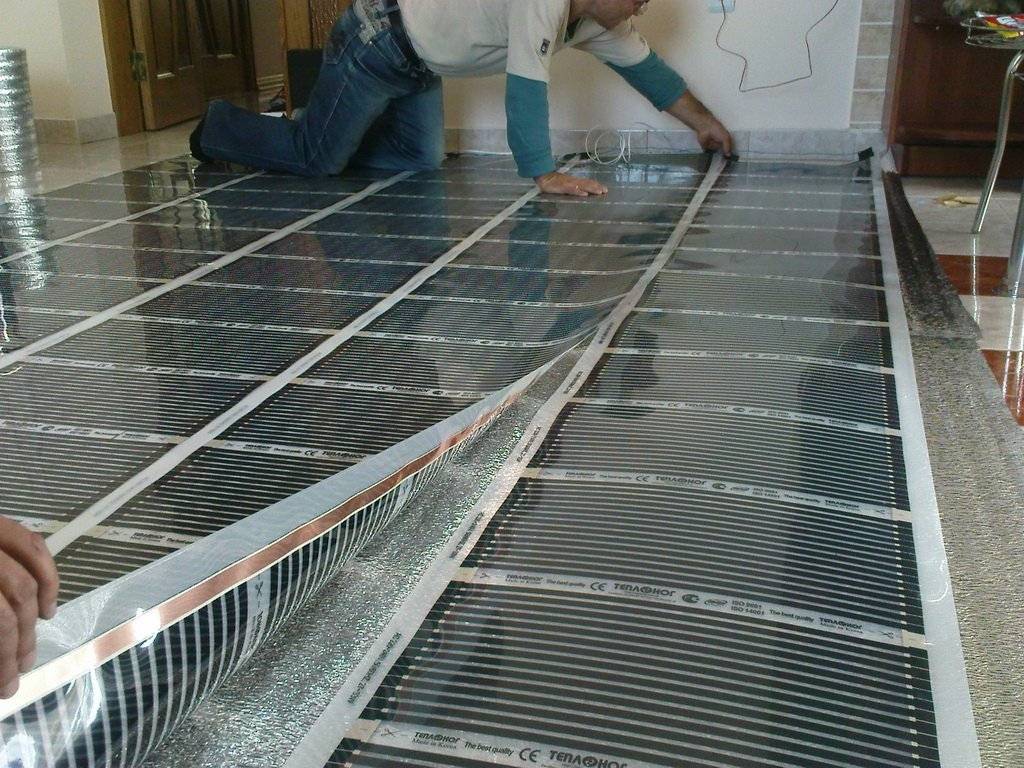

Рулон с пленкой раскатывается по полу. По отмеченным полосам можно разрезать пленку, определяя необходимый размер. Контакты из меди укладываются вниз. Разрезать желательно как можно меньше.

Зажим закрепляется на медной полоске. Одна сторона находится в термопленке, вторая – наверху медной полоски. Фиксируется пассатижами.
Линии разреза заклеиваются изоляцией из битума. Если разрезы делались не по намеченным полоскам, изолироваться должна вся поверхность разреза.
Термопленка фиксируется скотчем, чтобы не происходило смещения.

Терморегулятор устанавливается на стенку. Желательно ставить его возле розетки.

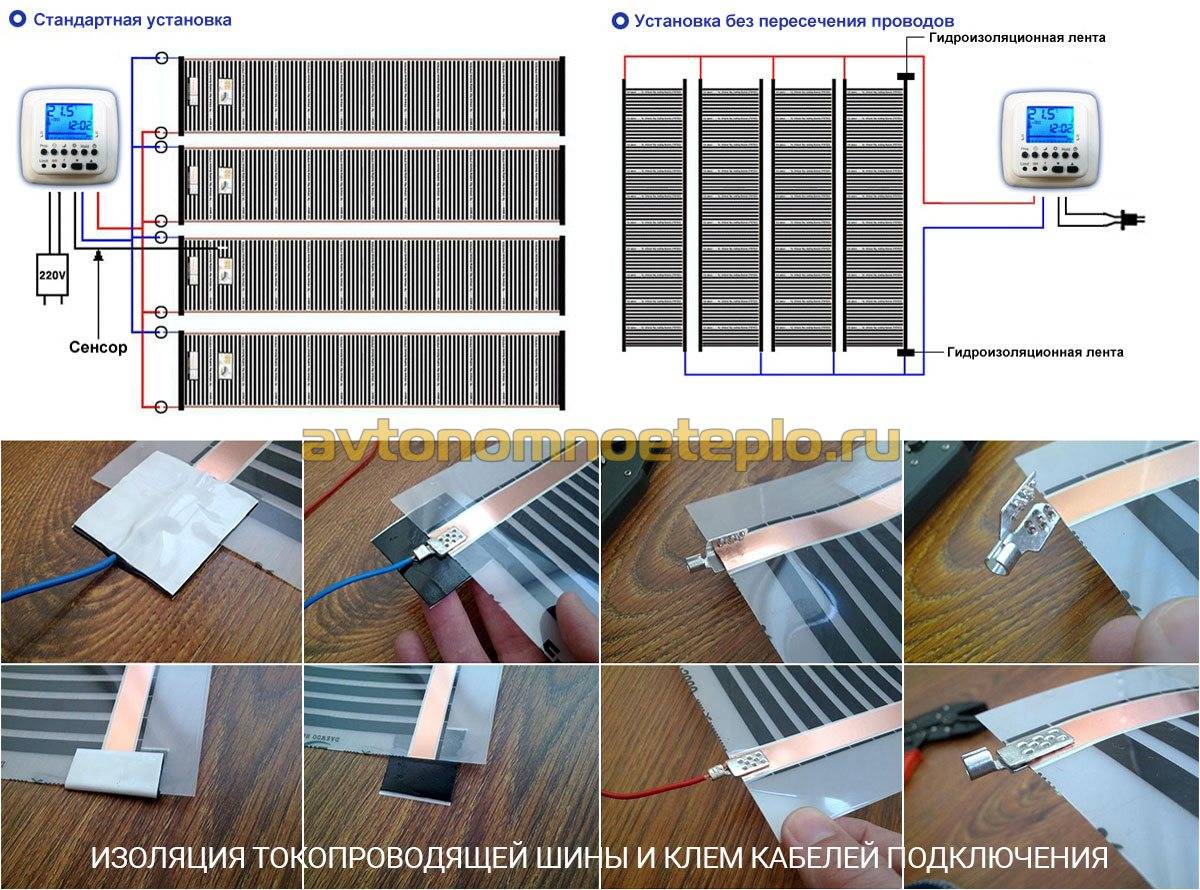

В соответствии со схемой, провода прокладываются от нагревательных секций до терморегулятора. Не стоит располагать их вдоль одной стенки. Протягивать можно под плинтусами.
Чтобы не было неровностей, можно под провода вырезать канавки в теплоотражающем слое.
Чтобы подключить провода к нагревательным элементам, срезается изоляция на их концах. Он устанавливается в зажиме и закрепляется пассатижами. Провод не должен шататься в установленном пространстве.
На пространство, где закреплялся конец провода, наклеивается битумная изоляция. По размерам должна быть такой, чтобы полностью изолировала поверхность.

Другие концы проводов прикрепляются к терморегулятору в соответствие со схемой подключения на инструкции.
К терморегулятору подключается датчик температуры. Один его конец закрепляется с помощью битумной изоляции на черную полосу нагревательного элемента. Чтобы не было неровностей, в теплоотражающем слое проделывается углубление.

Проверяется работоспособность каждой нагревательной полосы.
Укладывается гидроизоляция из полиэтилена.

До укладки плитки необходимы предварительные работы. Ее можно укладывать поверху полиэтилена. На гидроизоляцию укладывается малярная сетка, чтобы повысить сцепление с поверхностью.

Второй вариант укладки – обшить поверхность гидроизоляционного слоя гипсоволокнистыми листами. Их устанавливать на саморезы к основанию, привинчивая между нагревательными элементами. Дальше укладывается плитка.

Что такое электрический тёплый пол плёночный

Плёночным пол называется потому, что нагревает поверхность не кабель, а специальная плёнка. Её толщина всего около полмиллиметра. Состоит она из медных проводов и полупроводников из карбона.

Плёнка не излучает электромагнитного поля, так как греет за счёт инфракрасных волн, которые оказывают благотворное влияние на Ваше здоровье. Она греет только те материалы, которые стоят на их пути, и почти не нагревают воздух. За это специфическое свойство обогрева он называется инфракрасный плёночный тёплый пол.

Датчик температуры можно укладывать как по плёнке, так и под ней (по желобку). Какой способ предпочтительнее для конкретных плёнок, уточняйте у продавца или производителя.

Характеристики инфракрасных обогревателей

ИК полы легко регулировать по температуре – например, установив терморегулятор на 21 градус, можно добиться максимально комфортной температуры пола. Хотя в целом нагревать систему можно до 50 градусов, но необходимости в этом нет. Так как сейчас на рынке появилось достаточно много производителей ИК систем, можно легко подобрать оборудование по подходящей цене. Монтаж можно произвести самостоятельно и довольно быстро, а это тоже положительно скажется на кошельке владельца обустраиваемого помещения. А в отдельных случаях ИК полы могут даже заменить централизованную систему отопления.

ИК теплый пол под плитку — какой лучше

Достоинства инфракрасного пола

ИК пол обладает немалым числом достоинств.

ИК система отлично справляется с нагревом окружающих ее предметов интерьера. Длина волны равна 5-20 мкм, что позволяет ей проходить сквозь плитку.
Регулировать температуру при установленной системе ИК полов довольно просто, что позволит создать оптимальный микроклимат в любой комнате.
Такие полы экономны, они тратят мало электроэнергии.
Здоровье человека не будет страдать от значительного электромагнитного излучения, как при укладке кабельного пола.
ИК полы могут стать своеобразным ионизатором воздуха.

ИК теплый пол под плитку — какой лучше

Недостатки инфракрасных систем при укладке их под кафель

Но у ИК полов есть и свои минусы использования. Особенно это касается варианта, при котором система укладывается под кафельную плитку.

Обогревать не только полы, но и комнату при помощи этой системы выгодно только в помещениях небольших размеров. В противном случае система подогрева заставит нещадно тратить деньги на коммунальные платежи.
ИК полы нельзя укладывать там, где они будут закрыты мебелью или сантехническими приборами. Поэтому перестановку в комнате сделать уже не получится.
Плиточный клей, как и цементная стяжка, пусть и не так интенсивно, но будет постепенно повреждать пленку ИК пола, из-за чего сроки ее службы значительно снизятся.
Если ИК полы вышли из строя, они могут стать причиной возникновения пожара в результате короткого замыкания.
Небольшая адгезия пленки становится причиной затрудненных работ по монтажу. К слову, адгезию можно повысить, если уложить между системой подогрева и плиткой гипсокартон и стеклотканную сетку. Но в этом случае нагревательная способность системы будет несколько снижена.

Инфракрасная нагревающая пленка Heat Plus, Hi Heat (теплый пол)
Укладка полов такого типа должна производиться на идеально ровную поверхность, что требует ряда подготовительных работ.

Устройство ИК пола под плитку на полу в ванной

незначительная толщина обогревательной пленки не оказывает существенного влияния на высоту помещения;
самостоятельный монтаж отличается простотой и достаточно высокой скоростью, что объясняется выполнением соединений посредством обычных клеммных зажимов и полным отсутствием необходимости применять специальные крепежные элементы;
аварийная ситуация вызывает отключение УЗО, но не сопровождается протечками, как в случае применения системы «тёплый водяной пол»;
безопасное функционирование в автономном режиме с применением таймера и системы управления;
высокий уровень отказоустойчивости, что обусловлено параллельным подсоединением всех тепловых элементов.

Однако нужно помнить, что ИК-полы обладают значительной чувствительностью к показателям теплопроводности финишного напольного покрытия, поэтому в условиях чрезмерного давления и нагрузки не исключены механические повреждения.

Использование инфракрасных полов позволяет добиться повышенной энергетической эффективности и максимально высокого теплового КПД по сравнению с другими электрическими видами системы «теплый пол».

Основные ошибки при монтаже электрического пола под плитку

Выполняя монтаж электрического теплого пола под плитку, особенно первый раз, многие домашние мастера совершают ряд ошибок, которые в дальнейшем приведут к малой продуктивности системы или снижению её эксплуатационного срока. Чтобы избежать их, ниже приведён краткий перечень наиболее частых недоработок:

Отмерять кабель при монтаже следует внимательно и точно, так как «доточить» линию потом будет невозможно. Греющий кабель покрыт специальным экранированным слоем, который нельзя резать. Даже незначительная подрезка приведёт к выходу нагревательного элемента из строя.
Проверить электрический пол на работоспособность можно только с помощью мультиметра, измерив его сопротивление

Включать кабель в сеть до его укладки в стяжку категорически запрещено.
Ходить по уложенному кабелю следует с величайшей осторожностью и только в обуви с мягкой подошвой.
Установка температурного датчика на электрический пол подразумевает обязательное использование гофры. Во-первых, его невозможно будет извлечь для замены. Во-вторых, прямой контакт с бетонным раствором может привести к поломке изделия.
Даже если в паспорте на кабель не указано сопротивление, его всё равно следует замерить до и после укладки, и сравнить

Если показания существенно отличаются, то кабель однозначно неисправен.
Составление схемы обязательно! Это упростит работу в будущем при возникновении возможных неисправностей.
После того как монтаж кабеля окончен, а стяжка залита, включать систему сразу же запрещается. Слишком большое количество воздушных карманов и влажный раствор станут причинами выхода из строя нагревательного элемента.

Во-вторых, прямой контакт с бетонным раствором может привести к поломке изделия.
Даже если в паспорте на кабель не указано сопротивление, его всё равно следует замерить до и после укладки, и сравнить. Если показания существенно отличаются, то кабель однозначно неисправен.
Составление схемы обязательно! Это упростит работу в будущем при возникновении возможных неисправностей.
После того как монтаж кабеля окончен, а стяжка залита, включать систему сразу же запрещается. Слишком большое количество воздушных карманов и влажный раствор станут причинами выхода из строя нагревательного элемента.

Вышеприведённый перечень недоработок позволит существенно увеличить срок эксплуатации электрического тёплого пола под плитку, а домашнему мастеру — сохранить личное время и средства.

Свойства пленки, ее достоинства и недостатки

Легко устанавливается. Монтаж пленки не требует проведения дополнительных коммуникаций (например, водопровода). Отопительную систему можно начинать эксплуатировать сразу после установки. Владельцы инфракрасного теплого пола не сталкиваются с проблемами размораживания или прорывами трубопроводов. Монтаж производится поэтапно, то есть, инфракрасный пол можно укладывать в каждой комнате отдельно;
Высокий уровень пожарной безопасности и абсолютная безвредность для здоровья человека. Работающий инфракрасный пол не сжигает кислород, сохраняя при этом в помещении естественный уровень влажности. Кроме этого, подобная технология не производит электромагнитных волн и не оставляет вредных продуктов сгорания в котле;
Долговечность. Средний срок службы таких полов составляет около 30 лет. Многослойная карбоновая пленка отлично переносит сильное давление (обыкновенная термопленка не рассчитана на силовое механическое воздействие), механические повреждения и удары. Кроме этого, дорогостоящее инфракрасное полотно не боится воды и щелочных моющих средств.

Достоинства и недостатки:

Пленочный теплый пол под плитку легко устанавливается и не требует применения специальных инструментов;
Доступная цена (такой пол стоит 240–260 рублей/м²).

Пленочный теплый пол под плитку

Слабые стороны:

Меньшая надежность (если сравнивать с кабельными системами);
Дешевая пленка плохо переносит сильное давление и механические повреждения. Укрепить отопительную систему все же можно, однако, за качественные пленки со сплошным карбоновым покрытием придется отдать круглую сумму;
Обычная пленка не предназначена для использования в бане или парилках.

Установка инфракрасного пленочного пола под плитку: стоит ли так делать?

Какой теплый пол лучше

Можно ли укладывать пленочный пол под плитку в ванной?
