Инфракрасный теплый пол под плитку

Порядок и схема укладки термопленки под плитку

Слои перечисляются в направлении снизу вверх:

1. Подложка.
2. ИК-пленка.
3. Пароизоляция. Применяется для более надежной изоляции ИК-пленки от плиточного клей. Можно использовать полиэтилен, но не обычный, а конечно же термостойкий.
4. Гипсоволоконный или стекломагнезитовый лист. Вот это и есть то самое основание под плитку, о котором шла речь выше.
5. Плиточный клей. Необходимо применять специальный вариант, способный работать в условиях нагрева и циклических температурных перепадов (обладает повышенной эластичностью). На упаковке так и пишут: «для теплых полов».
6. Плитка. Лучше всего использовать керамическую, так как мраморная и керамогранитная хуже проводят тепло.

Схема теплого пола частного дома — ИК пленка

Подложка, в свою очередь, включает в себя следующие элементы:

• гидроизоляция (нужна, если пол находится в деревянном доме или на 1-м этаже);
• утеплитель (должен обладать достаточной прочностью);
• покрытие, отражающее ИК-излучение.

Заметим, что применение ИК-пленки в сочетании с плиткой является не самым удачным решением, поскольку укладываемый между этими элементами промежуточный материал в некоторой степени препятствует передаче тепла.

Расход электроэнергии и его снижение

Для подогрева полов в ванной, хватает 1,5 м2 плёнки, мощностью 100 вт/м2. В обычной ванной комнате, при установке на регуляторе температуры нагрева 25˚C, питание будет включаться 4 раза в час, по 6 мин. За месяц это будет (4 х 6 х 24 х30)/60 = 288 ч. Расход электроэнергии составит 288 х 150 = 43,2 кВт.

Есть такая общемировая тенденция к повышению КПД нагревательной плёнки. Но как бы то ни было, если для поддержания температуры требуется затратить 100 Вт/м2, то уменьшить эту цифру не получится при любом КПД.

Но вот правильно спланированные работы по теплоизоляции, способны существенно уменьшить время работы нагревательных элементов.

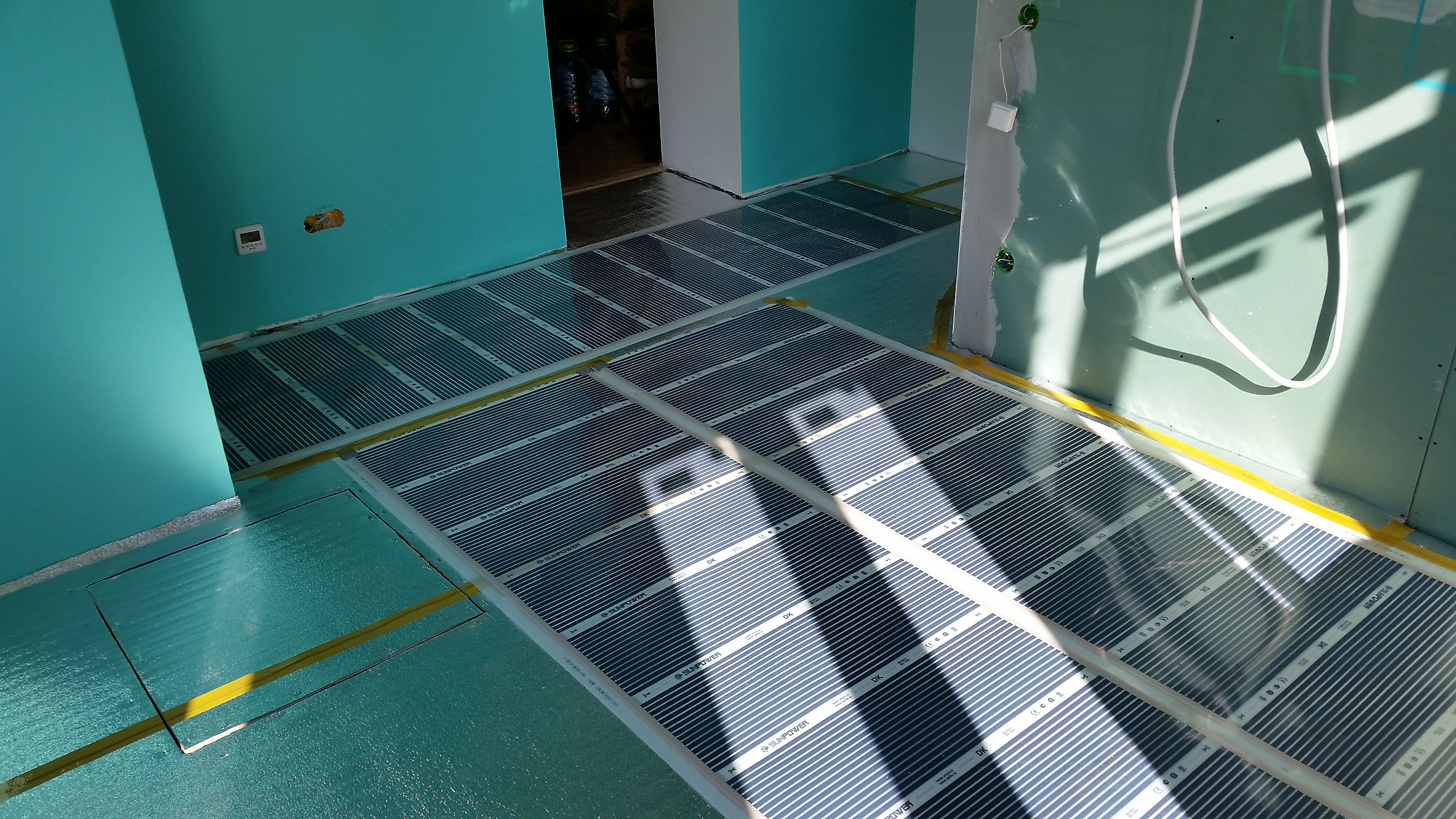

Устройство ИК пола под плитку на полу в ванной

• незначительная толщина обогревательной пленки не оказывает существенного влияния на высоту помещения;
• самостоятельный монтаж отличается простотой и достаточно высокой скоростью, что объясняется выполнением соединений посредством обычных клеммных зажимов и полным отсутствием необходимости применять специальные крепежные элементы;
• аварийная ситуация вызывает отключение УЗО, но не сопровождается протечками, как в случае применения системы «тёплый водяной пол»;
• безопасное функционирование в автономном режиме с применением таймера и системы управления;
• высокий уровень отказоустойчивости, что обусловлено параллельным подсоединением всех тепловых элементов.

Однако нужно помнить, что ИК-полы обладают значительной чувствительностью к показателям теплопроводности финишного напольного покрытия, поэтому в условиях чрезмерного давления и нагрузки не исключены механические повреждения.

Использование инфракрасных полов позволяет добиться повышенной энергетической эффективности и максимально высокого теплового КПД по сравнению с другими электрическими видами системы «теплый пол».

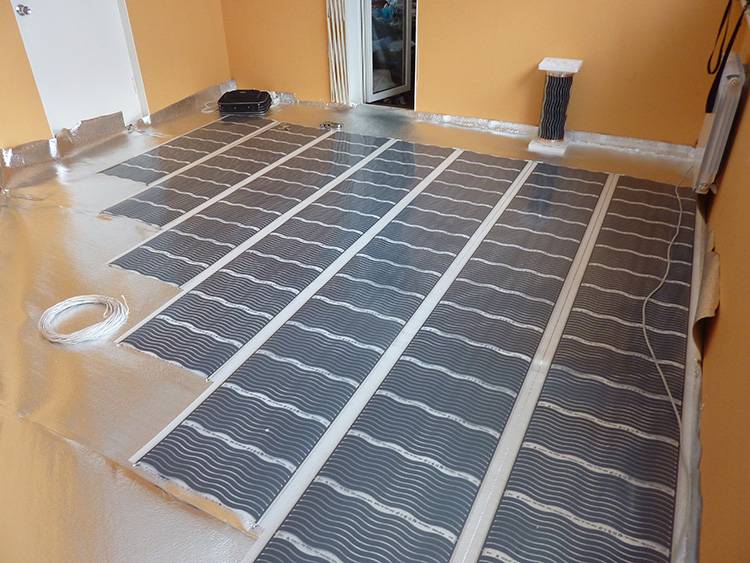

Особенности укладки плёночного пола под плитку

Особенности укладки плёночного пола под плитку

Последняя причина обусловливает особые требования при монтаже плёночных тёплых полов, особенно под тонкие финишные покрытия: ламинат и линолеум. Но и при установке системы тёплых полов под керамическую плитку существуют специфические требования к их монтажу, которые необходимо соблюдать.

1.  Чтобы действие их было наиболее эффективным, укладку следует производить либо в очень тонкую цементную стяжку толщиной 8~10 мм, либо в слой плиточного клея под армирующую пластиковую сетку.
2. Применять металлическую армирующую сетку нельзя ни в коем случае.
3. Укладка должна производиться только на открытой и свободной от мебели или домашнего оборудования поверхности пола.

Особенности укладки плёночного пола под плитку

Технические характеристики

1. Пиковое энергопотребление в режиме нагрева — 100~250 Вт/м².
2. Рабочее энергопотребление в режиме терморегулирования — 35~85 Вт/м².
3. Максимальная доля инфракрасного излучения в спектре — 90%.
4. Длина волны излучения — 5~20 мк.
5. Рабочее напряжение — 220 В, 50 Гц.
6. Максимальная рабочая температура — 130 °C.

Благодаря таким высоким эксплуатационным параметрам инфракрасные тёплые полы вполне способны к тому, чтобы применяться не только в качестве вспомогательных, но и основных элементов отопительных систем.

Этапы монтажа

Подготовка

Нельзя укладывать нагревательные элементы под низкую мебель. Над полом должна осуществляться хорошая вентиляция и оставаться зазор минимум 3 см.

Чтобы направить тепловую энергию вверх и снизить расход электричества, под нагревательным элементом должна быть уложена теплоотражающая изоляция. Можно использовать материалы, покрытые металлизированной лавсановой или полипропиленовой пленкой, но запрещено использовать изоляцию на основе алюминиевой фольги, так как она разъедается со временем.

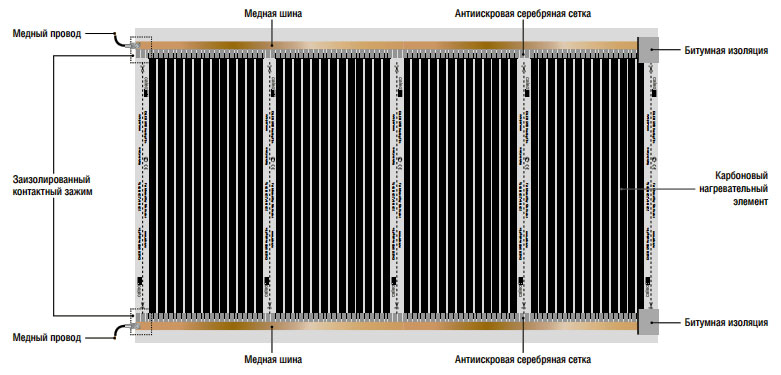

Общая схема подключения к сети

• Заранее выберите место установки терморегулятора на стене и подведите туда проводку.
• Определите зоны, на которых будет лежать пленочный теплый пол.
• Подготовьте чистое и ровное основание.
• Уложите теплоотражающий материал на пол. Лучше всего уложить его на всю площадь комнаты, а не только под пленку, чтобы не создавать лишних неровностей. Закрепите его с помощью скотча к основанию и проклейте стыки.

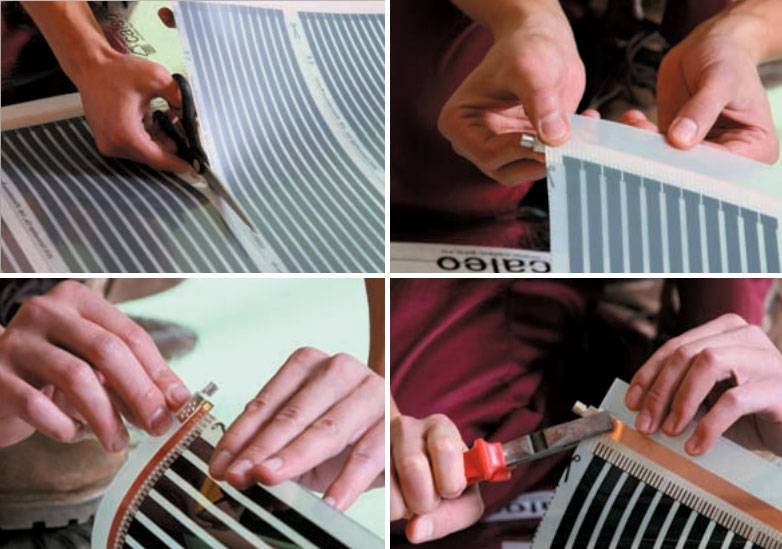

Монтаж термопленки

• Раскатайте рулон термопленки на полу. По специально отмеченным линиям или между черных кремниевых полосок можно отрезать рулон под нужные размеры. Медные контакты должны лежать стороной вниз.
• Закрепите на медную полосу зажим. Одна его сторона должна находиться внутри термопленки, а вторая – снаружи поверх медной полосы. Для фиксации зажмите его пассатижами.
• Заклейте линии разреза битумной изоляцией. Если отрез делался не по специальным линиям, нужно изолировать всю сторону полностью.
• Зафиксируйте термопленку с помощью скотча, чтобы она случайно не сдвинулась.

Установка контактного зажима

Подключение

• Установите терморегулятор на стену. Лучше всего монтировать его в доступном месте рядом с розеткой или выключателем.
• Уложите провода от нагревательных элементов к терморегулятору согласно схеме подключения. Провода должны идти вдоль одной стены, желательно под плинтусом, в штробе или пластиковом коробе.
• Чтобы провода не создавали неровностей, вырежете под них канавку в теплоотражающей изоляции.
• Для подключения провода к зажимам на нагревательных матах, нужно срезать изоляцию на его кончике. Вставьте его в контактный зажим и зажмите его с помощью пассатижей. Убедитесь, что провод хорошо зафиксирован и не выдергивается.
• В месте подключения проводов к зажимам приклеивается квадратик битумной изоляции с запасом сверху и снизу.

Подключение проводов к плёнке

Вторые концы проводов подключите к терморегулятору. Схема подключения зависит от конкретной модели, и указана в инструкции.
Установите выносной датчик температуры и подключите его к терморегулятору. Его головка устанавливается снизу к черной кремниевой полосе нагревательных элементов с помощью битумной изоляции. В месте его установки в отражающей изоляции делается вырез, чтобы избежать появления бугра.

Крепление термодатчика

Если у вас отсутствует опыт электромонтажных работ, то подключение терморегулятора к сети нужно доверить профессиональному мастеру. Если пленочный теплый пол потребляет в сумме более 2 кВт, рекомендуется подключать его через отдельный автомат.
После подключения нужно проверить каждую нагревательную полосу на работоспособность при температуре не более 30 градусов.
Если все работает отлично – сверху укладывается гидроизоляция из полиэтиленовой пленки для дополнительной защиты.

Укладка плитки

Далее есть два способа уложить плитку на плёнку.

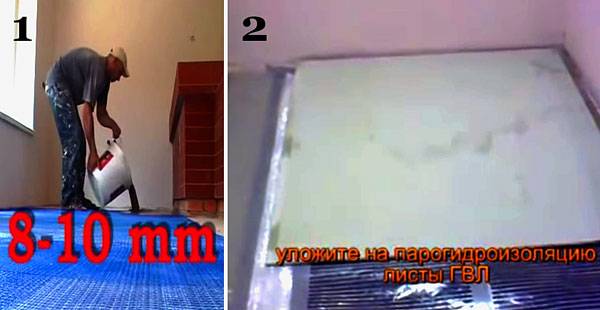

Способы укладки плитки на пленку

Первый – поверх полиэтиленовой гидроизоляции закрепляется штукатурная (малярная) сетка для увеличения сцепления. На неё заливается стяжка или наливная самонивелирующаяся смесь толщиной 8-10 мм.
Второй – поверх гидроизоляции пол обшивается ГВЛ (гипсоволокнистые листы). Они крепятся к основанию на саморезы между полос нагревательных элементов

Делать это нужно очень осторожно, чтобы не повредить их отступайте минимум 6-10 мм. Если площадь небольшая, то можно вначале закрепить пленку к изнаночной стороне ГВЛ, а потом уложить его на пол.

https://youtube.com/watch?v=videoseries

Разновидности систем

Основное преимущество тёплого пола – равномерно отапливать помещение большой площади, что необходимо с наступлением холодов. Тёплый пол может стать как основным источником подогрева ванной комнаты, так и дополнительным. Это решение гораздо выгоднее, чем использование традиционного обогревателя или батареи.

Выделяют два основных вида тёплого пола для ванной под плитку – водяной и электрический. Подключать его нужно к центральному электрощитку, потребуется создание дополнительного выключателя.

Водяные

Отопительная система такого типа подходит для прогрева больших помещений. Основной элемент, создающий тепло — вмонтированная сеть труб, наполненных горячей водой и расположенных по периметру всего помещения. Большое значение отводится материалу, проводящему тепло от трубы плитке, обычно используют бетонное или деревянное основание.

Основное преимущество водяного пола – равномерный прогрев помещения, а не только его верхнего слоя. Также достоинствами данного типа называют:

• Безопасность.
• Обеспечивает равномерный прогрев помещения, создаёт комфортные условия для человека. Поддерживает оптимальную температуру – 22-24 градуса. По такому полу можно ходить босиком, он не доставляет болевые ощущения.
• Низкий уровень электропотребления и качественный прогрев ванной.
• Препятствует размножению грибков и плесени, которые могут причинить вред здоровью человека. Высушивает воздух, избавляет ванную от повышенной влажности.
• Водопроводные трубы спрятаны под плиткой, поэтому не портят интерьер и не утяжеляют его. Нет помех в виде радиаторов.

Электрические

Электрический пол проигрывает водяному в долговечности и безопасности: присутствует хоть и минимальный, но риск воздействия электрического тока. В то же время, электропол имеет явные преимущества:

• Сочетается с любым видом напольного покрытия. В зависимости от толщины материала меняется мощность электрического пола.
• Простота монтажа и лёгкость установки кабеля.
• Не портит интерьер за счёт отсутствия видимых деталей.
• Есть возможность регулировать температуру пола при помощи терморегулятора.
• Установка не требует специальных инструментов.
• Равномерный прогрев по всей площади помещения.

Электрический пол стоит дороже водяного и может создавать электромагнитное поле. Однако, данный вид отопительной системы является конкурентоспособным и пользуется большой популярностью.

Подготовка места для терморегулятора

Данный этап предполагает штробление стен для скрытой прокладки проводов. Поэтому его рекомендуется выполнять в самом начале, когда грязь и пыль не так страшны. Если предполагается использовать встроенный терморегулятор (бывают еще накладные), то придется дополнительно выбивать в стене «гнездо» под него.

Установка терморегулятора — подготовка места

Размещать данное устройство необходимо на высоте 15 см от пола. Если пол устраивается в ванной или ином помещении с повышенной влажностью, терморегулятор лучше разместить снаружи.

Настоятельно рекомендуется не применять ИК-пленки во влажных помещениях: в силу особенностей их конструкции УЗО при поражении электротоком срабатывает далеко не всегда.

Способы, правила и нюансы монтажа

Хотя этот обогревающий материал не подходит для укладки именно под плитку, есть способы, как это сделать качественно, безопасно и надолго. ИК теплый пол можно монтировать следующими способами:

• под плитку, положив ее на слой акрилового клея;
• под слой стяжки;
• монтаж под ЦСП (цементно-стружечные плиты), на которые затем клеится плитка.

Важно: последний вариант укладки ИК пленки подходит, когда нужно положить керамическую плитку на деревянное основание. Самый простой способ – укладка на акриловый клей

Чтобы положить на него теплый пол, нужно:

Самый простой способ – укладка на акриловый клей. Чтобы положить на него теплый пол, нужно:

Подготовить материалы:

• ИК пленку. Для укладки теплого пола таким способом лучше применить сплошные маты;
• терморегулятор;
• металлопластиковая или гофрированная трубка диаметром 20 мм (0,5-1 м);
• акриловый клей с термической защитой (1 кг/м2);
• бетон-контакт (0,5 л/м2);
• провод ПВ-3 1,5 мм2;
• термодатчик.

Особенность монтажа:

Подготовка основания. При этом способе укладки теплого пола пленку можно стелить либо на стяжку, либо на ДСП, ОСБ или ДВП. Если укладка производится на стяжку, то ее нужно предварительно пропылесосить.
Разрезать пленку согласно схеме укладки. Недопустимо класть листы ИК пленки внахлест. Это может вызвать замыкание в системе. Также ее нельзя сгибать под углом или разрезать в неположенном месте.
Подготовить место и установить терморегулятор. От него к полу проложить пластиковую или гофрированную трубку диаметром 20 мм. В нее будут уложены провода.
Подготовить штробу в полу для укладки термодатчика так, чтобы он соприкасался с нагревательным элементом пленки. Так как температурный датчик невозможно будет поменять после укладки плитки, то специалисты советуют устанавливать сразу 2 штуки – основной и запасной.
Провести изоляцию в местах, где пленка резалась на куски.
Подключить провода к пленке при помощи пайки или зажимов.
Проверить правильность подключения проводов

В этом случае важно дождаться, чтобы пленка нагрелась, чтобы проверить, все ли ее сегменты стали горячими. Если есть холодные участки, то нужно проверить правильность подключения проводов.

После проверки работы пленки можно приступать к ее укладке на клей

Для этого нужно наносить термостойкий акриловый состав на размеченные участки при помощи шпателя. Клеить нужно поэтапно: нанести слой длиной 40-50 см, положить на него такой же длины часть пленки, после чего при помощи пластикового шпателя (крыло) убрать из-под нее остатки воздуха.
Чем ровнее черновой пол, тем меньше клея потребуется. На высыхание последнего требуется до двух суток. Ни в коем случае нельзя сушить его феном. Под воздействием теплого воздуха из него начнет испаряться влага, из-за чего под пленкой могут образоваться воздушные пузыри, которые будет невозможно убрать после застывания клея.

Нанести на пленку бетон-контакт для улучшения адгезии плитки с пленкой. После его полного высыхания, на что потребуется не менее 6 часов, можно приступать к укладке плитки.

при укладке сухим методом может состоять из следующих слоев

• черновой пол с идеально ровной поверхностью;
• слой теплоизоляции;
• термопленка;
• слой полиэтиленовой пленки;
• гипсоволокнистые или стекломагниевые листы (можно заменить цементно-стружечной плитой);
• плиточный клей;
• керамическая плитка.

Более подробно узнать, как положить сплошную ИК пленку под плитку, можно из видео ниже:

Варианты укладки

KNAUF «Суперпол» – это разновидность теплого пола, который представляет собой влагостойкие гипсоволокнистые листы, размерами 1500х500х10 мм. Укладка листов типа KNAUF осуществляется только на бетонную стяжку. Установка напольного покрытия (керамическая плитка, керамогранит, линолеум, паркет и др.) возможна сразу после высыхания клея на листах KNAUF «Суперпол».

Укладка полов Кнауф своими руками
Совет: старайтесь не использовать другие клеи для монтажа листов «Суперпола». Покупайте только оригинальный клей KNAUF.

Монтаж листов инфракрасного пола лучше производить на фольгу или другие светоотражающие материалы. Так вы повысите КПД отопительной системы на 30–40%. На втором этапе установки «Суперпол» KNAUF может перекрываться листами ЦСП (цементно-стружечные плиты), СМЛ (стекломагнезитовый лист) и ГВЛ (гипсоволокнистые листы). Названные материалы закупаются у производителей теплых полов или на рынке строительных материалов.

Монтаж сухой стяжки основания пола Кнауф-суперпол

Внимание! Пленка крепится к вышеперечисленным листам только на клей. Не пытайтесь ее прикрепить к СМЛ, ЦСП или ГВЛ листам шурупами, поскольку вы можете нарушить не только целостность отопительной системы, но и гидроизоляцию комнаты в целом.

Можно ли укладывать пленочный пол под плитку

Под плитку систему теплого пола класть можно. В инструкции указано, что, ИК-пленку допускается класть под дерево и кафель, в том числе, и на улице, под керамогранит.

Задумывая укладку теплого пленочного пола под керамическую плитку, нужно помнить об особенностях такого покрытия:

1. Низкая адгезия пленки. Из-за этого ее нельзя заливать цементом, а сверху укладывать кафель – стяжка получается плавающей. Повысить сцепление пленки можно посредством стеклотканной армирующей сетки, но это приведет к снижению теплопроводности обогревателя.
2. Чувствительность к воздействию щелочей. Использовать растворы на щелочной основе не допускается, так как это приведет к существенному сокращению срока службы. Также может случиться короткое замыкание, и система вовсе выйдет из строя.

Инфракрасный теплый пол

Принцип работы устройства

У большинства при выборе основных ИК материалов возникает множество вопросом. Однако преимущества и удобство эксплуатации каждого из материалов можно ощутить только после какого-то времени их использования. Специалисты также не пришли к общему мнению. Монтаж инфракрасного теплого пола производится исключительно на заранее подготовленное основание. Выбор возможной для использования напольной продукции так же поражает. Устройство может использовать для прогрева покрытий любого типа.

Благодаря основательному слою стяжки, высота помещения уменьшиться, что скажется на его восприятии и комфорте. Пленочное устройство не такое уж экономичное, если сравнивать его с пленочными аналогами пола под плитку. Существует ряд специфических особенностей, которые делают этот вид устройств не такими универсальными, если речь идет о монтаже своими руками под плитку. Для более детального анализа следует сравнить все разновидности подобных устройств, которые используются, в том числе и плиточный материал. Пленочные покрытия могут быть изготовлены как из биметаллической, так и карбоновой пленки.

Металл категорически не рекомендуется использовать под кафельное покрытие и керамику. Принцип работы устройства основано на инфракрасном излучении. Сама же пленка разделена на отдельные сектора и каждый из них снабжен собственными элементами нагрева. Клеммы присоединяются к медным полосам, а после подключения к сети происходит тепловое излучение. Подобное излучение не наносит вреда живым организмам. Происходит обогрев не воздушных масс, которые имеются в помещении, а отдельных предметов. Воздух не пересушивается благодаря вырабатываемым отрицательным ионам, которые улучшают микроклимат комнат.

Безопасное использование

Выбор должен основываться на таких важных моментах как:

• полная автономность;
• повышенный уровень безопасности.

Положить пленочный материал означает заведомо проиграть по нескольким показателям стержневых устройств. Установка заземления является обязательной процедурой не только при укладке инфракрасного теплого пола под плитку, но и ряда других уложенных материалов. Для этого можно использовать электропроводный скотч.

Требуется соблюдение таких мер безопасности:

1. Подключение устройства должно происходить непосредственно к сети, но с использованием автомата, который напрямую подключается к счетчику.
2. Весь процесс монтажа осуществляется исключительно на сухую и подготовленную поверхность.

Какой теплый пол лучше

На строительном рынке существует несколько вариантов организации теплого пола в помещениях – это системы водяного и электрического типа, притом последние бывают двух видов – кабельные и пленочные. Каждый из них имеет свои достоинства и недостатки, которые могут существенно повлиять на итоговый выбор владельца дома. И все нюансы стоит обязательно учесть еще на этапе проектировки дизайна и ремонта помещений.

Основные виды теплых полов

Водяные полы представляют собой систему труб, по которым протекает горячая вода, подаваемая из системы централизованного отопления или от автономных котлов. Такие полы обустраиваются обычно при помощи стяжки, однако есть варианты, которые можно оборудовать и без заливки цементных смесей.

Водяной теплый пол

Схема монтажа водяного теплого пола

Электрический кабельный пол представляет собой систему, созданную из нагревательного кабеля, уложенного на черновое основание и также залитого стяжкой. Иногда кабель может укладываться и без заливки цементной смеси. Работает такой пол, как нетрудно догадаться, от электросети.

Электрический кабельный пол

Инфракрасные полы – это тоже электрические системы, только нагрев основания производится за счет инфракрасного излучения. Система представляет собой тонкие пленочные маты, уложенные на пол и вырабатывающие тепло. Обычно такие полы укладываются поверх на залитую стяжку. Одно из главных преимуществ использования ИК полов – это отсутствие значительного повышения уровня пола ввиду отсутствия необходимости заливать стяжку.

ИК пленка для теплого пола

Установка инфракрасного теплого пола под плитку

Рассмотрим, как происходит процесс монтажа ИК пола фирмы LamaHeat мокрым методом. Это особый вид ИК полов, выглядящий, как мелкоячеистая сетка, и он отлично подходит для мокрого метода укладки.

Шаг 1. Поверхность чернового пола тщательно очищается от мусора. Затем на нее укладывается лавсановая теплоотражающая подложка. Отдельные ее полосы соединяются между собой при помощи скотча.

Укладка лавсановой теплоотражающей подложки

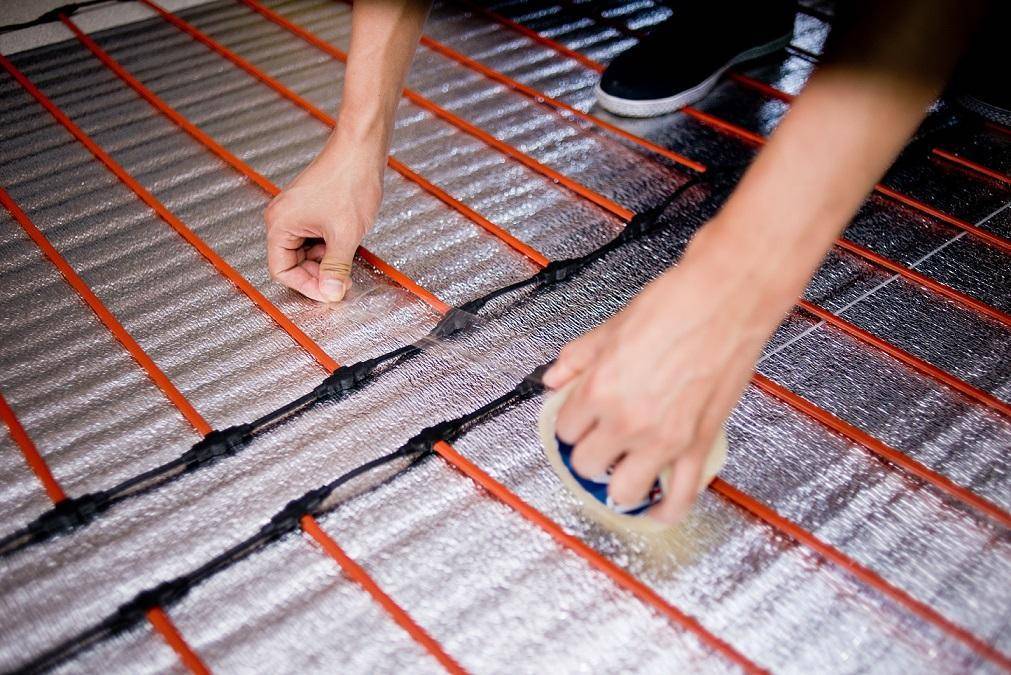

Шаг 2. Далее стелется специальное монтажное ИК сетчатое полотно, которое отлично подходит для мокрого монтажа.

Укладка сетчатого полотна

Шаг 3. Это полотно соединяется с электросетью при помощи специальных клемм и проводов. Клеммы со вставленными в них проводами зажимаются плоскогубцами.

Клемма зажимается плоскогубцами

Шаг 4. Места подсоединения проводов изолируются при помощи кусочков битумной изоляции с двух сторон.

Используются кусочки битумной изоляции

Шаг 5. При помощи канцелярского ножа на поверхности термоизоляции вырезаются выемки для укладки в них проводов.

Выемка для укладки провода

Шаг 6. Концы ИК полотна там, где не подсоединены провода, обязательно изолируются.

Изолируется конец провода

Шаг 7. Поверх ИК сетки заливается слой наливных полов. Слой тщательно разравнивается и просушивается.

Заливается наливной пол

Шаг 8. Производится укладка кафеля на слой наливного пола. Кафель крепится к поверхности при помощи плиточного клея, нанесенного зубчатым шпателем.

Укладка кафельной плитки

Видео – Монтаж классического типа ИК пленки под плитку

ИК пол под плитку укладывать можно, но важно проводить все работы аккуратно и внимательно, обязательно соблюдая все правила работы. В противном случае теплые полы такого типа просто не будут радовать владельца квартиры своей работой – они быстро выйдут из строя

В целом же, такая система довольно надежна и отличается отменным качеством работы.

Особенности эксплуатации плёночных тёплых полов

Пленочные полы требуют минимальных трат на энергоноситель

Тёплые полы являются относительно новым видом обогрева помещений, с успехом пользующимся как в жилых, так и в общественных зданиях. Главное их отличие от классического способа обогрева – размещение нагревательных элементов не на стенах помещения, а непосредственно под напольным покрытием. Это даёт возможность создать наиболее комфортную температуру в нижней части комнаты при минимуме затрат на энергоноситель.

Среди всех разновидностей напольных обогревательных систем инфракрасные полы являются наиболее технологичными в эксплуатации.

1. По сравнению с кабельными системами ИК пол обладает большим коэффициентом полезного действия (КПД).
2. В отличие от водяных полов в ИК системах не применяется жидкий теплоноситель, поэтому исключена возможность протечек.
3. ИК системы при работе почти не излучают электромагнитных волн и не сушат воздух.

В таблице показаны сравнительные характеристики ИК-полов и водяных напольных систем обогрева.

Воздействие ик-волны сходно с действием солнечных лучей

Передача тепла здесь происходит посредством инфракрасного излучения, в результате чего происходит нагрев напольного покрытия, а также находящихся в комнате предметов.

Длина ИК волны составляет порядка 10 – 20 мкм, что приближает её действие к солнечным лучам: свободно проходя сквозь воздух, она при попадании на стены, потолки, мебель и т.д., передаёт им свою тепловую энергию.

Однако, как и всякая система обогрева, ИК полы имеют и свои минусы.

Необходимые материалы

Стандартная комплектация системы пленочного теплого пола

• Термопленку в рулоне;
• Контактные зажимы;
• Комплект проводов;
• Битумная изоляция на самоклеящейся основе.

Общий вид и основные элементы термопленки

• Теплоотражающую изоляцию;
• Термостойкую полиэтиленовую пленку;
• Терморегулятор и монтажную коробку для него. Он подбирается исходя из выбранной мощности теплого пола и типа установки (встраиваемый или накладной);
• Дополнительный термодатчик при необходимости (один будет идти в комплекте с терморегулятором);
• Двусторонний скотч;
• Дополнительный провод для монтажа терморегулятора. Также он может понадобиться, если вы устанавливаете в одну комнату несколько комплектов теплого пола (нужно будет сложить их мощность для расчета сечения). Сечение провода подбирается в зависимости от мощности системы и материала приобретаемого провода (см. таблицу).

Сечение провода, мм2	Максимально допустимое потребление мощности с медным проводом, кВт	Максимально допустимое потребление мощности с алюминиевым проводом, кВт
1,5	3,5	2
2,5	5,5	3,5
4	7	5,5
6	9	7

Процесс укладки теплого покрытия под плитку

В зависимости от толщины вашего напольного покрытия лучше выбирать тот или иной вид теплого электрического пола. Если толщина не слишком большая, то советуем для укладки выбирать нагревательные маты или инфракрасную пленку. Ниже мы расскажем об особенностях укладки покрытий обоих видов.

Как уложить теплый пол, состоящий из нагревательных матов

Что же представляют собой нагревательные маты. Это стекловолоконные армированные сетки, к котором прикрепляют экранированную секцию, обладающие такими характеристиками:

• максимальная толщина матов составляет 3 мм;
• наличие технологии соединения горячей и холодной части пола без муфт, что обеспечивает конструкции максимальную надежность;
• сетки обеспечивают проникновение материала для стяжки или клея для плитки.
• Укладка при помощи матов имеет такие особенности:
• перед процессом установки составьте специальную схему, где указывается размещение всей мебели и других предметов в комнате;
• после того как вы выбрали место для размещения терморегулятора, нужно оборудовать там распаечную коробку, сделать в стене канавки и основании пола для проводов соединения и температурного датчика.

Черновое покрытие нужно очень хорошо очистить от грязи, пыли и ненужных вещей. Чтобы связка специального клея с плиткой была надежной, сделайте его грунтовку.

Датчик следует устанавливать внутри заранее приготовленного канала, который устанавливается так:

• просчитайте его глубину так, чтобы это не мешало укладывать плитку;
• располагайте канал на одинаковом расстоянии от кабельных витков;
• канал не должен пересекаться с кабелем нагревания или находиться в непосредственной близости от него.

При необходимости, благодаря каналу можно будет сменить быстро датчик теплого пола.

Когда вы провели все предварительные работы, можно приступать и к самой укладке конструкции. Теплоизоляционные мероприятия при этом не нужны, поскольку монтаж теплоизоляции может привести к тому, что кабель перегреется и выйдет из строя.

Укладка состоит из нескольких этапов. Для начала мат нужно раскатать по специально приготовленной схеме вдоль всей площади пола методом «змейки». Для этого при раскатывании может возникнуть необходимость разрезания стекловолоконной сетки

Это делать следует очень осторожно и внимательно, стараясь не повредить кабель:

• сделайте поворот и разрежьте сетку поперек;
• разверните мат при каждом цикле укладки от одной стены к следующей. Во время разворота нужно сохранять минимальное расстояние между витками 6 см;
• возникающие препятствия нужно обходить, чтобы расстояние до кабеля ровнялось порядка 5 см;
• удалите сетку частично, если не удается обойти препятствие. Вдоль него кладут свободный кабель;
• если помещение имеет необычную форму, то сетку можно и удалить, а кабеля укладывать в произвольной форме. Сильно гнуть при этом его не рекомендуется, при этом не забывать о соблюдении расстояния 6 см как минимум между витками.

А чтобы подключить его к терморегулятору нужно порядка 4 силовых проводов, а когда не хватает холодных концов, то нужно вырезать из мата нагревательный кабель, не вынимая при этом соединительную муфту из стяжки.

Окончательный этап укладки выглядит следующим образом:

• после того как вы мат разрезали и протянули, нужно его в разрезанном виде вновь скрутить в виде рулона, открыть на нижней стороне защитную полосу клейкой ленты, а затем опять раскатать его по всей поверхности пола;
• покройте все покрытие специальным плиточным клеем слоем до 7 см. Когда он высохнет, можете укладывать плитку;
• когда нагревательный мат уложен, подключите провода к электричеству, включается при этом терморегулятор, датчик и устройство защитного выключения.

Особенности укладки электрического пола с инфракрасной пленкой

Инфракрасная пленка, которой оснащены полы такого вида, представляет собой изоляционную крайне тонкую пленку до 1 мм, в которой внутри размещен электропроводный материал.

Подготовительные мероприятия практически не отличаются от варианта укладки пола на нагревательных матах. Однако нужно не забыть уложить теплоизоляционные материалы, а только сверху уже укладывать саму инфракрасную пленку листами параллельно, нельзя при этом класть их внахлест. Далее следует установить терморегулятор и проверить систему на работоспособность.

Теперь крепим монтажную сетку, чтобы при этом саморезы не смогли повредить контакты, а потом заливаем сетку стяжкой из цемента и песка. Вновь протестируйте систему на работоспособность.

Дождитесь, пока стяжка высохнет, и уложите плитку на специальный клей, обладающий термостойкими свойствами.

Включать инфракрасный теплый пол можно практически через месяц после укладки, когда плиточный клей высохнет наверняка.

Подготовка

Пленочные системы «тёплый пол» очень требовательны к основанию, поэтому его подготовке нужно уделить особое внимание:

• выравнивание поверхности, очищенной от старого покрытия и мусора, посредством «сухой стяжки» с применением керамзитового песка;
• выравнивание поверхности цементно-песчаными растворами и использование наливных полов.

В первом варианте определенным достоинством является отсутствие «мокрого» процесса, но высока вероятность повреждения греющего контура о поверхность керамзита.

Полы теплые — укладка

Традиционная цементная стяжка позволяет устранить даже выраженные неровности на основании, а наливные полы делают поверхность абсолютно гладкой.

Следует отметить, что наличие прочного и максимально ровного старого основания позволяет на этапе подготовки поверхности ограничиться только самовыравнивающим раствором толщиной в 0,3-2,0 см.
