Инфракрасный потолочный обогреватель с терморегулятором для дачи и дома

Есть ли смысл связываться с инфракрасными нагревателями

Примерно столько же поклонников и ярых критиков обогрева жилых помещений установками инфракрасного излучения. Стоит признать, что, несмотря на яростную критику энтузиастов водяного отопления, идея использования инфракрасных электронагревателей становится все более популярной.

У электрических лучистых обогревателей есть свои довольно интересные преимущества:

Универсальность. Вы можете установить инфракрасный обогреватель на любую поверхность, под любым углом, без ограничений по высоте и способу крепления;
Место отопления. Инфракрасный излучатель позволяет организовать обогрев части помещения, даже если нет возможности ограничить потерю горячего воздуха;
Легко установить. Достаточно грамотно проложить электропроводку в местах установки обогревателей, подключить подъезд в дом и счетчик, рассчитанный на увеличение потребления электроэнергии;
Малая инерционность инфракрасных обогревателей. Обогрев помещения прекращается через 10 минут после отключения электрического сопротивления;
Возможность регулировки и точной дозировки обогрева помещения.

Довожу до вашего сведения! Благодаря очень низкой тепловой инерции инфракрасных обогревателей температуру воздуха в помещении можно регулировать с точностью до полградуса, достаточно установить цифровые или даже механические термостаты.

Конечно, такие варианты поддержания температуры воздуха в доме или квартире на определенном уровне можно реализовать с помощью теплого пола или электрических конвекторов, но в обоих случаях добиться хороших результатов можно только в закрытых помещениях, когда нет сквозняков и проходов.

Практика еще раз показывает, что использование лучистых устройств позволяет обогревать окружающую среду не менее эффективно, чем использование конвекторов или водяных и масляных радиаторов

В этом случае важно правильно выбрать схему и способ установки инфракрасного обогревателя

Обычные водомасляные электронагреватели и радиаторы, независимо от схемы установки, нагревают воздух конвекцией:

Большая часть поверхности рассеивания тепла закрывается кожухом или экраном для улучшения, по мнению разработчиков, потока воздуха к спиралям или трубчатым секциям;
В некоторых конструкциях электрические конвекционные обогреватели просто неудачно копируют форму чугунных батарей центрального отопления;
Такие модели обогревателей предназначены для установки в оконных нишах, где горячий воздух смешивается с притоком холодного воздуха из вентиляционного клапана и хорошо разносится по помещению. Во всех остальных случаях эффективность и экономичность обогревателей значительно ниже, чем у инфракрасных обогревателей.

Важно! Существует множество сравнительных тестов, которые измеряют эффективность обогрева, но самые надежные данные показывают разницу между инфракрасными обогревателями и конвекторами почти на 18%. К тому же инфракрасные обогреватели практически нечувствительны к положению корпуса, тогда как для конвекторов производители требуют установки только в вертикальном положении, с углом наклона не менее 4-7

К тому же инфракрасные обогреватели практически нечувствительны к положению корпуса, тогда как для конвекторов производители требуют установки только в вертикальном положении, с углом наклона не менее 4-7.

Низкотемпературные инфракрасные нагреватели

Наиболее часто критикуемый недостаток инфракрасного обогревателя связан с высокой температурой излучающей поверхности. Чаще всего спиральная или керамическая панель нагревается до 300-500 ° С, что может вызвать чрезмерное пересыхание воздуха в помещении.

В последнее время для обогрева стали использовать так называемые холодные или низкотемпературные обогреватели. Новые инфракрасные обогреватели выглядят как обычные квадратные накладки 60 см или 50 см. Гладкая поверхность нагрева сделана из полимерной керамики, на тыльной стороне может быть защитная решетка или пластиковая панель, закрывающая нагревательный элемент.

Такие утеплители нагреваются до температуры 90-95 ° С, поэтому даже при длительном контакте с текстилем, шторами или мебелью повреждений не происходит. Монтаж такого инфракрасного обогревателя можно производить практически в любом месте, но желательно не ближе 40-50 см до открытых частей тела, можно воспользоваться рекомендациями на видео:

Самое главное, что эффективность обогрева помещения у такого обогревателя примерно на 20-25% выше, чем у хваленых масляных конвекторов и радиаторов отопления.

Выгодно ли отапливать ИК обогревателями

Может показаться, что стоимость отопления с помощью электрических излучателей непомерно высока. Но это справедливо только в случае эксплуатации обогревателей без терморегулятора, работающих в постоянном режиме.

Если провести расчет отопления в квартире, можно получить точную стоимость расходов.

При условии использования терморегулятора, обогреватель будет работать только 60% времени.
Для прибора отопления на 2 кВт, потребуется всего 1,2 кВт для работы в течение часа.
В течение суток обогреватель потратит 29 кВт, в месяц 870 кВт.
Высчитать расход электроэнергии при отоплении жилья за месяц можно по средней стоимости электричества, установленной для региона проживания.

Установка на пол, потолок, стены

После того как мы получили обзор общих характеристик PHEV, мы можем перейти к описанию установки. Перед началом процесса необходимо спланировать размещение пленки на поверхности пола. Как мы помним, фольгу следует размещать только в свободных местах. Рекомендуется нарисовать план помещения, отметить расположение мебели и разместить на нем инфракрасную пленку.

Примерный план установки инфракрасной пленки с учетом интерьера помещения.

Исходя из полученного результата, легко рассчитать площадь поверхности пленки, а зная ее ширину, длину пленки. Затем можно произвести расчет мощности, что позволит не только выбрать выключатель, но и оценить рентабельность такого отопления.

Расчет мощности

Зная общую площадь поверхности нагревателя PLEN, рассчитайте максимальную мощность. Например, если для отопления дома требуется 100 м2 площади, максимальная нагрузка составит 20 кВт, а ток — чуть более 90 А (I=P/U), что довольно много для бытовой сети. Среднесуточное потребление энергии составит около 2,5-6,5 кВт. Это означает, что при 10-часовой работе такая система будет потреблять от 250 до 650 кВт/ч в день, что является очень дорогим удовольствием. Как видите, простые расчеты еще раз показывают, что использование инфракрасного пола в качестве основного отопления нерентабельно.

В Интернете можно найти ресурсы, включающие онлайн-калькулятор, который позволяет значительно упростить процесс расчета.

Алгоритм укладки напольного отопления

После того как расчеты выполнены и вы удовлетворены результатами, переходите непосредственно к установке. Типичная схема установки показана ниже.

Схема установки напольного отопления

Предположим, что поверхность пола выровнена и очищена от пыли, а все необходимые материалы уже приобретены. В этом случае алгоритм действий будет следующим:

Установите терморегулятор в выбранное ранее место (на самом деле этот пункт можно сделать позже, до подключения уложенной фольги).
Уложите теплоизолятор, желательно с отражающим слоем, на базовый пол. Если укладка производится на бетонный пол, рекомендуется сначала уложить гидроизоляцию, в качестве которой может выступать полиэтиленовая пленка. Для фиксации теплоизоляции и гидроизоляции используйте монтажную ленту.
Вырежьте и установите FEL в соответствии с ранее нарисованным планом. Не устанавливайте пленку вплотную к стене, а оставьте 10,0-15,0 см для установки плинтуса. Помните, что максимальная длина элемента не должна превышать 8 метров. Разрезы следует делать только в специально отведенных местах, которые могут быть обозначены пунктирной линией или символом ножниц.Разрезайте фольгу только в специально отведенных для этого местах.
Затем уложите разрезанные участки так, чтобы медные проводящие дорожки находились под ними. Убедитесь, что они не перекрывают друг друга. Допускается как укладка встык, так и укладка с зазором между элементами.Пример правильной укладки

Как и в случае с теплоизоляцией, панели можно закрепить с помощью малярного скотча.

Создание сустава. Этот процесс требует более подробного описания. Последовательность следующая:

Сначала измерьте длину монтажных проводов и обрежьте концы на длину 10-12 мм.
Возьмите контактный зажим, поставляемый вместе с фольгой, и вставьте зачищенный конец провода в оправку.Контактные зажимы для подключения инфракрасной пленки
Установите зажим на медную ленту, обожмите его и изолируйте.Установка и изоляция зажима
Подключите компоненты таким образом, чтобы они были соединены параллельно.Схематическое изображение соединительных компонентов
Установите датчик температуры (входит в комплект поставки). Его следует поместить на углеродную оболочку. Желательно разместить его в месте, которое будет испытывать меньшую нагрузку.
Подключите датчик и галогенный датчик к термостату. Схема подключения должна быть приведена в руководстве к прибору.
Протестируйте собранную систему. Включите нагреватель и установите желаемую температуру. Если искры нет, контакты не нагреваются и система отключается при достижении заданной температуры, можно сделать вывод, что подключение инновационного напольного обогревателя выполнено правильно.

После подключения устанавливается финишный слой. После этого установку системы можно считать завершенной.

Описанный метод установки можно использовать как для ленточных панелей THERMOS, так и для инфракрасных панелей.

Подключение терморегулятора к инфракрасному обогревателю

Термостат предназначен для контроля и регулировки температурных режимов обогревателя.

Некоторые модели ИК-обогревателей сразу оборудованы встроенным терморегулятором. Если же он отсутствует, необходимо подключить его самостоятельно.

Выделяется две разновидности:

Механические термостаты. С ними температура задается вручную, посредством нажатия кнопки или поворачивания рычага.

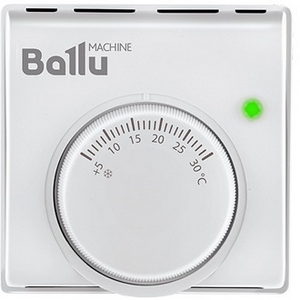

Механический терморегулятор Ballu BMT 2

Электронные терморегуляторы. Такие модели отличается большей точностью и в них предусмотрена функция программирования. Рабочие режимы меняются на сенсорном дисплее или кнопками. Электронные терморегуляторы стоят дороже механических.

Электронный терморегулятор

По способу установки выделяются термостаты открытого и закрытого типа.

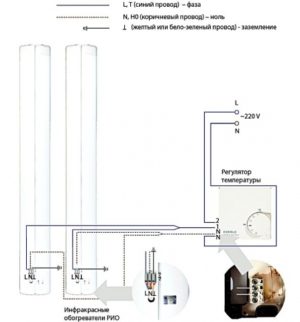

Cхема подключения терморегулятора к инфракрасному обогревателю

Схема подключения терморегулятора к инфракрасному обогревателю, предусматривает соблюдение нескольких правил:

термостат должен располагаться на высоте от пола — не более 1,5 м;
чтобы показания были более точными, под терморегулятор нужно поместить теплоизолятор;
к терморегулятору разрешается подключать только один обогреватель;
мощность термостата должна соответствовать показателям отопительного прибора;
следите за тем, чтобы терморегулятор не соприкасался ни с какими предметами.

Таким образом, инфракрасный обогреватель с терморегулятором способен обеспечить вас теплом и сэкономить средства.

Принцип работы и конструктивные особенности ИК-обогревателей

Как уже было сказано выше, эти бытовые прибор радикально отличаются от устройств конвекционного обогрева. Они нагревают не воздух, а окружающие предметы, находящиеся в помещении: мебель, технику, пол и стены. Инфракрасные устройства можно назвать небольшим домашним солнышком, лучи которого пронизывают воздух, совершенно не нагревая его. Только предметы, не пропускающие свет, нагреваются под воздействием этого излучения и передают тепло окружающему воздуху, нагревая его до необходимой температуры.

Инфракрасное излучение воспринимается кожей человека как тепло, исходящее от нашего солнца. Мы не видим этих лучей, но чувствуем их всем телом. Согревает нас это излучение независимо от внешних факторов. Ему не страшны сквозняки и другие природные факторы. Главное, чтобы излучение не имело перед собой непреодолимых преград и свободно проходило до требуемого места. Точно так же, как наше светило действуют и обогреватели инфракрасного вида, ведь длина волн излучения этих приборов аналогична солнечному ИК-спектру.

Нагреватели конверторного типа неспособны мгновенно создать комфортный температурный режим в помещении, ведь принцип их действия основан на постоянном перемещении теплого воздуха вверх. В этом случае в первую очередь прогревается под потолочное пространство, и только через продолжительное время происходит перемешивание теплых и холодных воздушных масс, что приводит к созданию комфортного теплового режима во всем помещении. В течение этого периода человеку приходится мерзнуть.

Совершенно иначе работают нагреватели инфракрасного излучения. Тепло от этого вида бытовой техники человек ощущает сразу же после включения устройства, но его можно ощущать не во всем помещении. Инфракрасный обогреватель действует локально, то есть тепловая энергия направляется в определенное место. С одной стороны, это позволяет создать мгновенный эффект повышения температуры в необходимой точке пространства, с другой — сэкономить энергоресурсы. Этим и хороши бытовые нагреватели, использующие для работы ИК-излучение.

Внутри обыкновенных электрических инфракрасных обогревателей нет никаких сложных деталей. В корпусе устройства, чаще всего изготовленного из металла монтируется алюминиевый отражатель. На нем устанавливается главная часть конструкции — нагревательный элемент, являющийся «сердцем» устройства. В настоящее время существует несколько разновидностей этой детали: трубчатая (ТЭН), галогеновая, керамическая или карбоновая. Также в нагревателях данного вида устанавливаются термостаты для регулировки температуры и специальные датчики, отключающие устройство при аварийных ситуациях.

Кроме электрических ИК-обогревателей, существуют устройства использующие другие источники энергии: твердое и жидкое топливо, а также природный газ. Но такие приборы используются в бытовых условиях крайне редко и рассматривать их мы не будем. Принцип действия и особенности конструкции ИК-источников тепла мы рассмотрели, теперь перейдем к плюсам и минусам этой бытовой техники.

Рабочая инструкция

Крепить пленку нужно по следующей схеме:

Составляется первоначальный план, на котором отмечается, где именно будет находиться пленка. Если планируется эксплуатация в качестве основного отопления, то площадь покрытия должна составлять около 70 процентов от общей. Рассчитывается мощность, на основе чего определяется, способна ли существующая проводка выдержать силу тока, которая будет достигнута при запуске ИК-техники. На потолке фиксируется слой теплоизоляционного материала в 5 миллиметров с дополнительным отражающим слоем. Фиксация утеплителя происходит при помощи шурупов или дюбелей, стыки дополнительно усиливаются скотчем. Подготавливаются необходимые количества пленки. Необходимо помнить, что нарезать материал можно исключительно по специальным линиям, соблюдая минимально допустимую длину отрезка, зависящую от производителя. Провода соединяются с медными шинами материала. Когда достигнута необходимая плотность контакта, он изолируется и фиксируется. На основе расчетов силы тока готовятся провода, площадь сечения которых превышает полтора миллиметра

Подключение полос ведется параллельно, важно помнить, что общая мощность всех ИК-элементов, соединяемых с регулятором температуры, не должна превышать его собственную мощность. Если предполагается большая нагрузка, формируется отдельная проводка с защитным выключателем

Нагревательные элементы фиксируются на теплоизоляционном слое, при этом, необходимо избегать контакта между смежными полосами, образования воздушных полостей и потери герметичности, способной спровоцировать коррозию токопроводящих элементов. Проверяется надежность креплений, проводится тестовый запуск, в том числе и на полную мощность, чтобы своевременно отыскать и устранить вероятные слабые места. Выполняется финишная декоративная отделка выбранным ранее материалом.

Достоинства и недостатки

Инфракрасные обогреватели с терморегулятором — современные отопительные приборы. Несмотря на своё, относительно недавнее появление на рынке отопительного оборудования, они смогли завоевать широкую популярность у пользователей.

Большой спрос на подобные изделия обусловлен рядом плюсов, выделяемых в их эксплуатации:

Установив подобный прибор в помещении, вы будете обеспечены быстрым и равномерным прогревом, даже в помещениях, больших по размеру, тепло поступает в очень короткие сроки.
Высокая экономичность, поскольку установленный терморегулятор обеспечивает заданный температурный режим, то в среднем, в сутки ИК-обогреватель функционирует 11-12 часов. Это значит, что затрат на электричество будет производиться меньше как минимум в два раза.
Высокий коэффициент полезного действия, достигает 95-100 %.
Прибор достаточно прост в управлении, ведь очень удобно выбрать нужный температурный режим и заниматься своими делами. Когда температура достигнет предельного уровня, инфракрасный обогреватель сам отключится, а после того, как воздух в комнате охладится, он вновь начнет работать.

Панельный потолочно-настенный инфракрасный обогреватель Royal Clima RIH-R800G с терморегулятором

Высокий уровень безопасности. Установив такое оборудование, вы будете застрахованы от возможного перегрева, т.к. автоматический датчик сам поддерживает нужный уровень температуры.
Инфракрасный обогреватель в процессе функционирования не издает никаких отвлекающих звуков.
Когда прибор работает — кислород не сжигается и сохраняется естественный уровень влажности.
Мобильность. Такие устройства вы можете переместить в любое место.
Широкий выбор дизайна и цветовой гаммы позволяет подобрать подходящий вариант ИК-обогревателя, который впишется в любой интерьер.

Несмотря на обилие достоинств, подобных обогревателям присущи и некоторые недостатки:

Прогревается помещение зонально. С одной стороны, такой фактор является плюсом, но, с другой стороны, зона комфорта значительно ограничивается.
Многие говорят о вреде инфракрасного обогревателя для здоровья человека. Согласно всем заключениям специалистов, негативного влияния подобные приборы не оказывают, но риск возникновения индивидуальной аллергической реакции нельзя исключать.

Нельзя на протяжении долгого времени находиться вблизи обогревателя. Поскольку длительное прямое воздействие ИК-лучей на глаза чревато ожогом роговицы.

Учитывая возможные негативные последствия, которые могут оказывать инфракрасные обогреватели, следует строго соблюдать все рекомендации и требования, касаемые монтажа и эксплуатации. В качестве месторасположения прибора ни в коем случае нельзя выбирать места прямого воздействия на человека, например, над кроватью.

Классификация потолочных обогревателей на основе назначения

По назначению обогреватели могут быть бытовыми и промышленными. Бытовые инфракрасные обогревательные системы чаще всего относят к категории электрических обогревателей. Такой выбор обусловлен небольшой мощностью приборов, безопасностью эксплуатации, эстетичным внешним видом, а в ряде случаев даже возможностью внедрения дизайнерского решения.

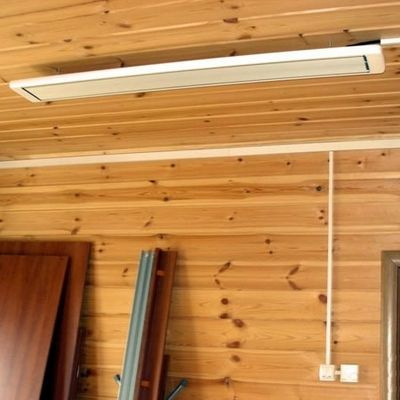

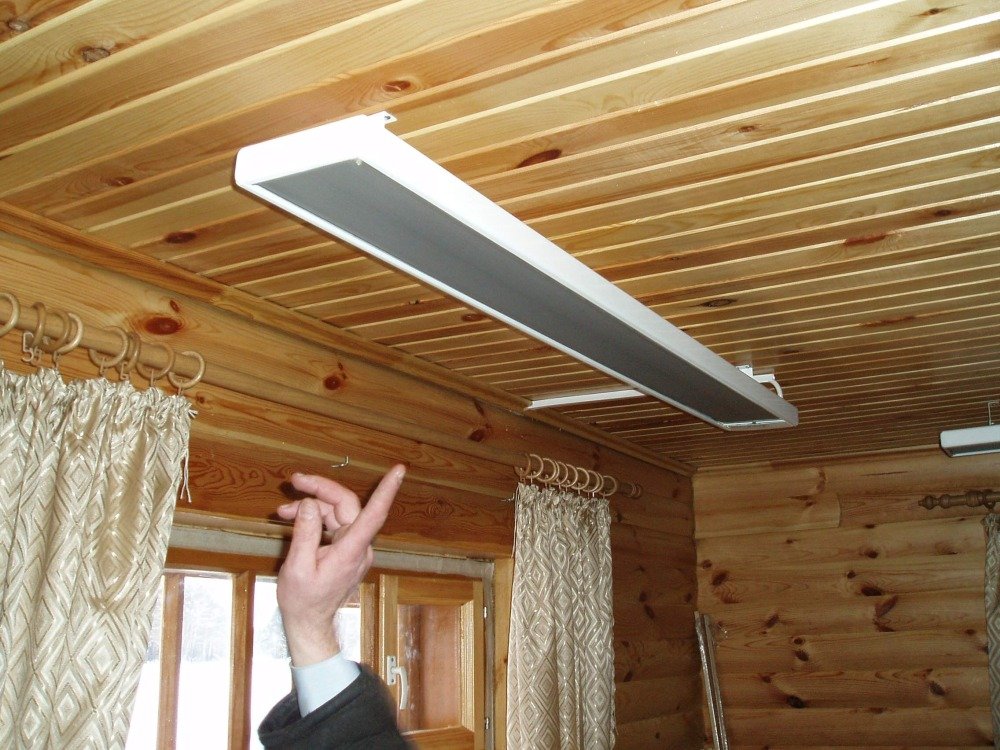

Потолочные обогреватели можно использовать для любых типов помещений, при этом они не занимают полезное пространство.

Такие потолочные конструкции для обогрева непременно будут оценены владельцами квартир и домов с большим количеством растений, которые требуют стабильных комфортных условий для роста. Обогреватели могут монтироваться там, где есть застекленная лоджия или балкон, так как он будет верным помощником в борьбе с наледью.

Благодаря своей безопасности они могут устанавливаться в детских комнатах. В отличие от обогревателей конвективного типа, инфракрасные конструкции не будут усугублять положение и не способствуют циркуляции пыли.

В промышленных масштабах используют обогреватели со значительными показателями мощности и большими габаритами. Устанавливаются они, как правило, на специальные столбы или под потолок. Мощность таких конструкций позволяет обогревать складские помещения, гаражи, ангары, общественные заведения, производственные помещения, офисы, спортивные помещения, зимние сады, оздоровительные комплексы, санатории, больницы, теплицы.

Обогрев общественных заведений с помощью обычных отопительных приборов практически невозможен ввиду большой проходимости, в то время как инфракрасные обогреватели великолепно выполняют данную функцию. Кроме того, данным приборам под силу значительно экономить пространство благодаря монтажу, осуществляемому под потолок.

Также в производственных помещениях из-за обширной площади помещений и вентиляции обогрев конвективного типа невозможен, только инфракрасный. Причина этому кроется в способности инфракрасных обогревателей нагревать непосредственно рабочую зону, предметы и находящихся людей.

Как установить инфракрасный обогреватель самостоятельно

Инфракрасные панели с каждым годом набирают всё больше популярности. Они просты в эксплуатации и обеспечивают быстрый нагрев помещения, а встроенный терморегулятор позволяет в несколько нажатий установить нужную температуру нагрева. Мало того, установка инфракрасных обогревателей своими руками проходит быстро и легко, если следовать инструкциям. К другим плюсам данного оборудования можно причислить:

длительный срок эксплуатации;
бесшумность;
безопасность;
точечный нагрев;
возможность применения на открытом пространстве.

Неудивительно, что многих людей интересует установка инфракрасных обогревателей своими руками. Этот процесс не требует особых навыков и занимает от 25 минут до полутора часов.

Подготовка

Чтобы установка инфракрасного обогревателя прошла как положено, необходимо иметь инструменты:

По мере необходимости, можно задействовать и более сложное оборудование. К примеру, если вас интересует установка инфракрасных обогревателей своими руками в количестве нескольких штук, для расчётов лучше всего использовать пирометр. Он позволит определить самые тёплые и холодные места помещения. Исходя из полученной информации, вы подберете оптимальное расположение каждого устройства.

Техника безопасности

Есть комплекс мер, который позволит предотвратить несчастные случаи как во время установки, так и в процессе эксплуатации:

Не устанавливайте ИК панели возле легковоспламеняющихся и взрывоопасных предметов;

Электрические кабели должны быть проложены по негорючему основанию;

Крепёж не должен касаться нагревательного элемента;

Высота, на которой должна висеть панель составляет 2,5—3,5 метра;

Для дома или квартиры покупаются аппараты мощностью не более 800 Ватт.

Устройство нельзя включать до завершения монтажа. Аппарат должен обладать соответствующей степенью защиты, если панель монтируется в бане или сауне. При соблюдении всех этих правил — установка инфракрасного обогревателя пройдёт быстро и без сложностей.

Определение необходимой мощности

Прежде чем выбрать бытовой обогреватель, необходимо уяснить ряд особенностей его будущей эксплуатации: будет ли он единственным или дополнительным источником обогрева, площади помещения, необходимая мощность, особенности конструкции потолка.

Определение необходимой мощности обогревателя выполняется на основе формулы: 100 Вт на 1 м² площади. Однако такие расчеты могут применяться только к помещениям, которые хорошо утеплены и не имеют масштабных источников теплопотерь, в случае использования инфракрасного обогревателя в качестве основного источника тепла. Если речь идет о «догреве» помещения, можно использовать и меньшую мощность на единицу площади.

Чтобы в помещении было уютно, нужно правильно выбрать мощность инфракрасного обогревателя.

К полученным числовым данным мощности производители рекомендуют добавлять еще 10% небольшого запаса. Стоит учитывать и иные факторы, в противном случае при недостаточной мощности может возникнуть ситуации неэффективного использования обогревателя или же перерасход электроэнергии при избыточной мощности.

Для того чтобы не стать заложником данной ситуации, рекомендуется следовать ряду советов:

При высоте потолка более 3,5 м и площади до 100 м² выбор потолочных бытовых обогревателей практически не ограничен, однако появляются нюансы при установке.
При высоте потолка до 3,5 м и площади около 100 м² рекомендуют монтировать несколько инфракрасных обогревателей.
При высоте потолков менее 3,5 м не рекомендуется применять потолочные инфракрасные обогреватели промышленного типа даже при обогреве склада или гаража.
При высоте потолков менее 2,5 м и площадью жилой комнаты до 50 м² отдайте предпочтение модели обогревателя с показателями мощности не более 700 Вт.

Необходимая мощность определяется высотой потолков: чем ниже потолок, тем меньшей мощностью должны обладать обогреватели. Данная рекомендация основывается на соображениях комфортного пребывания человека, стоящего под прибором. Чем меньше показатели мощности, тем меньше интенсивность излучения, тем мягче излучаемое тепло. Для помещения площадью в 20 м² и высотой потолка 2,2 м достаточно установить 4 обогревателя мощностью 600 Вт. В то время как для помещения аналогичной площади с высотой потолка в 4 м потребуется один обогреватель мощностью в диапазоне от 2,2 до 2,6 кВт.

Чтобы правильно выбрать обогревательную потолочную систему, стоит обращать внимание не только на значение мощности обогревателя, но и минимальную, и максимальную высоту подвеса. Эти характеристики помогут правильно скорректировать высоту монтажа обогревателя при установке
