Принцип работы инфракрасного датчика движения

Технические характеристики

После того, как определились с тем, какой датчик движения для включения света вы будете ставить, надо подобрать его технические характеристики.

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Угол обзора

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика. Если в помещение входить могут с двух-трех сторон, модель должна уметь видеть, как минимум, на 180°, а лучше — во все стороны. Чем шире»охват», тем лучше, но стоимость широкоугольных моделей значительно выше, так что стоит исходить из принципа разумной достаточности.

Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20°, но есть модели, которые могут охватывать до 180°. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная. В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.

Дальность действия

Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.

Дальность действия выбирайте с запасом

Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.

Мощность подключаемых светильников критична, если включаться будет группа фонарей или один мощный

Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или светодиодные.

Предлагаем ознакомиться Какой свет должен быть в курятнике

Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:

• Корпусные модели. Небольшая коробочка, которая может монтироваться на кронштейне. Кронштейн закрепляться может: на потолке;
• на стене.

  Вид датчика движения по внешнему виду не определишь, можно лишь понять на потолке он устанавливается или на стене

Встраиваемые модели для скрытой установки. Миниатюрные модели, которые могут устанавливаться в специальные углубления в незаметном месте.

Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных системах. Они миниатюрные, но более дорогие.

Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.

• Встроенный датчик освещенности. Если датчик движения для включения света установлен на улице или в помещении с окном, включать свет в светлое время суток нет необходимости — освещенность достаточная. В этом случае либо в цепь встраивают фотореле, либо используют детектор движения со встроенным фотореле (в одном корпусе).
• Защита от животных. Полезная функция, если есть коты, собаки. С такой функцией ложных срабатываний намного меньше. Если собака большого размера, даже эта опция не спасет. Зато с кошками и мелкими собаками она работает неплохо.

  Для многих полезной функцией будет защита от срабатывания при появлении животных

• Задержка отключения света. Есть устройства, которые выключают свет сразу после того как объект покидает из зону действия. В большинстве случаев это неудобно: свет еще нужен. Потому удобны модели с задержкой, а еще удобнее те, которые позволяют эту задержку регулировать.

Это все функции, которые могут быть полезны

Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции

Разновидности устройств и принцип работы

Существует несколько видов (ДД), отличных по принципу действия, а также месту монтажа и эксплуатации. Оборудование, предназначенное для установки снаружи домов, должно иметь степень защиты корпуса не менее IP 55, а для помещений – IP 22 и выше. Теперь рассмотрим различия этих устройств.

Существует несколько видов ДД управления светом

По типу питания

Для нормальной работы сенсорного оборудования требуется питание. По его типу различают следующие устройства:

• проводные. Запитка ДД осуществляется от бытовой сети 220 В;
• автономные. Для питания датчиков используются источники постоянного тока.

Самая большая группа, представленная на рынке – ДД проводного типа с подключением к сети с напряжением 220 В. Хотя автономных моделей меньше, но и они имеются в достаточном ассортименте. Такие устройства являются хорошим вариантом для включения освещения, которое работает от источников постоянного тока.

Датчик проводного типаАвтономная конструкция

По способу определения движения

Помимо типа питания, ДД различаются по принципу определения движущихся объектов. Итак, устройства для детекции используют:

• ультразвук;
• акустику;
• микроволны;
• инфракрасные лучи;
• комбинированные способы.

Датчики различают по способу определения движения

Ультразвук и акустика

Ультразвуковые (УЗ) датчики работают по принципу отражению волн от поверхности различных предметов. Устройство генерирует ультразвуковые волны, которые после отражения от преграды улавливаются специальным приёмником. Когда в зоне действия датчиков оказывается движущийся объект, волны, наталкиваясь на него, меняют свою частоту, что и фиксируется сенсором.

Акустические ДД могут реагировать на хлопки, звуки закрываемой или открываемой двери и т.п. Устройства, в основном, используются в подвальных помещениях, где срабатывание прибора происходит после того, как туда кто-нибудь входит. В других местах их использование нецелесообразно.

Акустические устройства могут срабатывать от хлопка или громкого разговора

Микроволновые и ИК-датчики

Микроволновые ДД относятся к активным устройствам и работают по принципу радиолокатора. Датчик посылает высокочастотный сигнал и принимает его отражение. Любые изменения в возвращенном сигнале приводят к срабатыванию датчика и включению света. Считается, что микроволновые устройства намного чувствительнее ультразвуковых приборов.

Принцип действия микроволновых  ДД

Инфракрасные ДД относятся к пассивной группе устройств. Датчик мониторит окружающую среду, и, если в поле действия сенсоров попадают объекты с температурой выше заданной, то происходит срабатывание устройства, и включается свет. Инфракрасные датчики, как правило, устанавливают внутри помещения, настраивая их таким образом, чтобы они не реагировали на домашних животных.

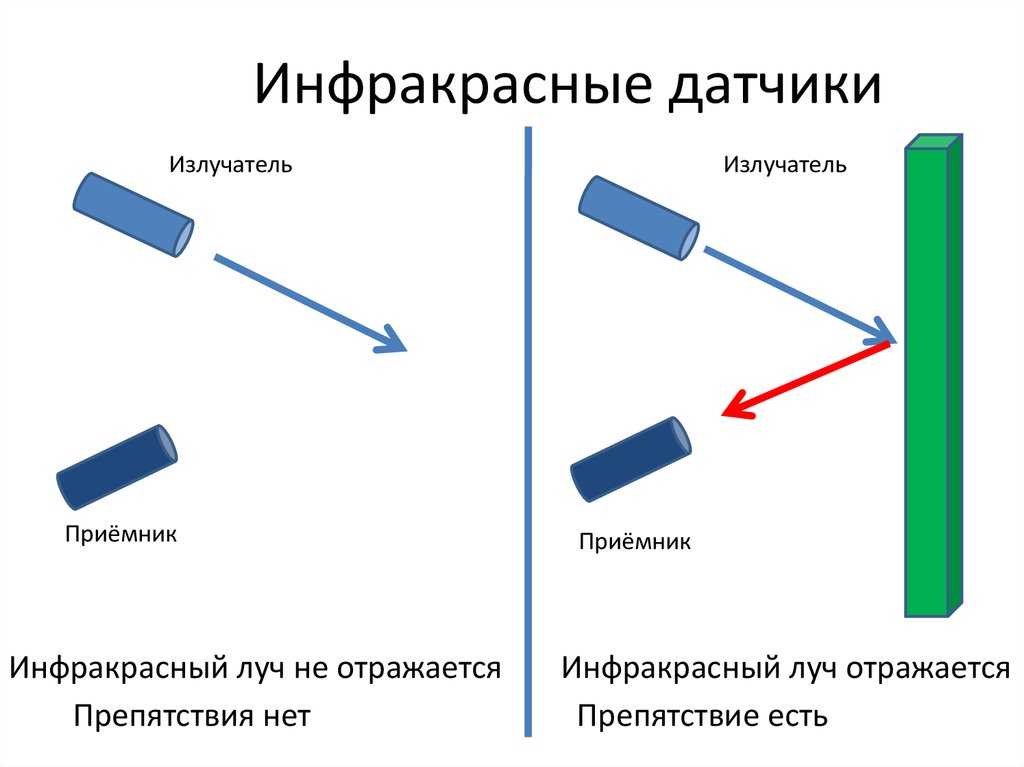

Устройство и принцип определения движения ИК сенсором

Комбинированные

Комбинированные или дуальные датчики включают в себя несколько типов сенсоров. Они отличаются большей надёжностью, точностью и меньшим количеством ложных срабатываний. Единственный недостаток таких устройств – высокая стоимость. На рынке в основном представлены модели с ультразвуковыми и ИК сенсорами.

Комбинированный датчик

Для включения света в доме или на улице чаще всего используются ИК датчики движения, которые отличаются низкой стоимостью, широким диапазоном настроек и большим радиусом обнаружения. В длинных коридорах и на лестницах лучше устанавливать микроволновые или УЗ устройства в качестве проходных выключателей.

Критерии выбора инфракрасного датчика движения

Все устройства, которые есть на рынке, весьма похожи друг на друга, однако и у них есть достаточно отличий, которые будут серьёзно влиять на практику их применения в системе «умный дом».

Питание

Все датчики делятся на проводные и беспроводные. Первые получают питание по кабелю, вторым для питания нужен аккумулятор или даже обычная батарейка, которой тоже хватает надолго в силу малого энергопотребления.

На заметку. В бытовых беспроводных датчиках для системы «умный дом» чаще всего применяется литиевая батарея CR2032. Её хватает в среднем на полтора-два года.

У каждого вида есть свои преимущества: проводные устройства действуют от постоянной электросети, зато беспроводные легче размещать – не нужно прокладывать слаботочный кабель.

Передача данных

Здесь всё снова упирается в провода. Датчики могут соединяться со шлюзом напрямую, через систему кабелей, скрытых за натяжными потолками, плинтусами или в штробах. Беспроводные устройства соединяются с хабом по Wi-Fi или Bluetooth. Например, в системе Aqara используется специальный протокол Zigbee.

Угол обзора

Обычно он зависит от местоположения датчика.

Устройства, которые крепятся на стену, охватывают обычно 150 – 180°. Если говорить о потолочном датчике, то он имеет круговой обзор и регистрирует любое движение в комнате в радиусе действия.

Радиус действия

То есть дальность действия устройства. У бытовых инфракрасных датчиков она редко превышает 7 – 9 метров. Впрочем, больше обычно и не нужно. Для установки на улице стоит выбрать более мощные и чувствительные модели с дальностью действия до 15 м.

Особенности размещения

Чаще всего датчики располагают либо на стенах (или любых других вертикальных поверхностях), либо на потолке. Первые модели имеют полусферу линзы в передней части, вторые – снизу. Иногда датчики размещают в углу, чтобы добиться оптимального охвата.

Некоторые модели поставляются с ножкой в комплекте. Данная конфигурация делает возможным оба варианта размещения.

Оснащение фотоэлементом

Благодаря дополнительному фото-датчику прибор распознаёт степень освещённости и не включает свет днём, когда это не требуется.

Микроволновый датчик движения vs инфракрасный

МДД использует микроволновые волны для обнаружения движения. Он излучает радиоволны определенной частоты и затем измеряет время, которое требуется для отражения волн от движущихся объектов. МДД может обнаружить движение через стены и преграды, и он не зависит от температуры или освещения в помещении. Однако он чувствителен к движению любых объектов, даже невидимых для глаз.

ИКДД, с другой стороны, использует инфракрасные излучения для обнаружения движения. Он измеряет изменения инфракрасной энергии, которую излучает человек или другой объект, и тревожит, когда есть изменение. ИКДД не может обнаружить движение через преграды, и его эффективность может быть ослаблена условиями освещения или температуры. Однако он более точен в обнаружении движения вблизи и может быть более экономичным в использовании энергии.

В общем, МДД обеспечивает более широкий диапазон обнаружения и более всестороннюю способность, но требует больше энергии для работы. ИКДД, с другой стороны, более точен и экономичен, но менее универсален.

МИКРОВОЛНОВЫЕ (СВЧ) ДАТЧИКИ ДВИЖЕНИЯ

ПРИНЦИП ДЕЙСТВИЯ МИКРОВОЛНОВОГО ДАТЧИКА ДВИЖЕНИЯ

Микроволновый датчик движения излучает высокочастотные электромагнитные волны (частота волн может быть различной в зависимости от производителя, обычно она составляет 5,8ГГц), которые отражаясь от окружающих объектов регистрируются сенсором и в случае обнаружения малейших изменений отраженных электромагнитных волн, микропроцессор устройства приводит в действие заложенную в него функцию.

КАК РАБОТАЕТ МИКРОВОЛНОВОЙ ДАТЧИК ДВИЖЕНИЯ?

Работа ультразвукового датчика движения во многом схожа с описанным выше ультразвуковым датчиком движения и основана на взаимодействии микроволновых волн с материалом и использовании эффекта Доплера — изменение частоты волны, отраженной от движущихся объектов. Само название «микроволновый» говорит о том, что он работает в диапазоне сверхвысоких частот, его длина волны в приблизительном диапазоне от одного миллиметра до одного метра.

Когда в зоне обнаружение микроволнового датчика движения появляется перемещающийся токопроводящий объект, это регистрируется им и сразу поступает сигнал на выполнение встроенной в него функции.

ОСНОВНЫЕ НЕДОСТАТКИ УЛЬТРАЗВУКОВЫХ ДАТЧИКОВ ДВИЖЕНИЯ:

— Имеет более высокую стоимость относительно датчиков других типов с аналогичными показателями

— Возможность ложных срабатываний, из-за движений вне необходимой зоны наблюдения, за окном и т.п.

— СВЧ излучение небезопасно для здоровья человека, необходимо выбирать микроволновые датчики движения с малой мощностью излучения. Согласно заключениям организаций, изучающих влияния СВЧ излучения на организм человека (Всемирная Организация Здравоохранения, Международная Комиссия по Защите от Неионизирующего Излучения и некоторых других), безопасным для человека является непрерывное излучение с плотностью мощности до 1 мВт/см2.

ПРЕИМУЩЕСТВА МИКРОВОЛНОВЫХ ДАТЧИКОВ ДВИЖЕНИЯ:

— Датчик способен обнаруживать объекты за разнообразными диэлектрическими или слабо проводящими ток препятствиями: тонкими стенами, дверьми, стеклами и т.п.

— Работоспособность датчика не зависит от температуры окружающей среды или объектов

— Микроволновый датчик движения способен реагировать на самые незначительные движения объекта

— Датчик обладает более компактными размерами

— Может иметь несколько независимых зон обнаружения

Недостатки микроволновой схемы

Хотя микроволновой датчик движения считается удобным и практичным способом для оснащения жилых и нежилых помещений, оборудования уличного пространства, у него есть свои недостатки. В число самых значимых, по мнению пользователей, входят:

• высокие цены в магазинах, относительно аналогичных приборов, которые выполняют схожие функции;
• возможность ложного срабатывания в результате получения информации из-за незначительных движений вне зоны действия датчика;
• потенциальный вред для человеческого организма. Для наиболее безопасного применения следует остановить свой выбор на приборах, имеющих низкие параметры излучения. В мире, в результате исследований выявили, что безопасным для человека считается поток волн в пределах до 1 мВт/см² без прерывания.

Хотя недостатки могут показаться существенными, выбирая между микроволновым датчиком движения и его аналогами, следует учитывать и преимущества прибора подобного типа, которые существенно их перекрывают.

Основные критерии выбора

При выборе датчика движения для освещения, обратите внимание на все показанные спецификации приборов движения, недостатки и преимущества типов датчиков. Выбирайте модель, учитывая:

Выбирайте модель, учитывая:

Выбирайте модель, учитывая:

1. Наружное или внутреннее применение?
2. Фактическое место установки? (возле или внутри дома, столб, стена, углы, потолок, размер зоны чувствительности). Данный критерий определяет угол охвата и количество датчиков.
3. Степень защищенности от внешней среды.
4. Способ монтажа.
5. Мощность подключаемого оборудования (Вт).
6. Соотношения активной и пассивной зоны, препятствия для обзора.
7. Зона срабатывания и радиус обнаружения.
8. Характер применения. Например, в школах устройства рекомендуется монтировать на высоте, недоступной для детей.
9. Дополнительный кнопочный выключатель для управления освещением вручную.

Выбрав модель, уже для нее стройте систему коммуникаций и подготовьте место установки. Фиксаторам движения за пределами дома необходима защита от внешних. Корпус должен быть герметично защищен от пыли и влаги, уровень защищенности измеряется от IP 20 до IP 55.

Выбирайте комбинированные датчики, если в зоне сканирования много мешающих предметов.
Некоторые линзы оставляют слепую зону в метре от пола, чтобы не учитывать передвижения домашних питомцев. Прибор имеет означенный производителем радиус обнаружения. Не пытайтесь его увеличить, закрепляя устройство выше указанного в спецификации, так как от этого только снизится эффективность, да еще и появятся «слепые» зоны.

Правильность работы самого популярного типа устройств, — с инфракрасным сенсором, наиболее зависит от внешних факторов: размеру и интенсивности теплоизлучения объекта; разнице температур между объектом и окружающей средой (чем больше разница, тем дальше дистанция обнаружения); погодным условиям: снег, дождь, туман; направление и скорость движения объекта через зону сканирования. Так что решать вам, стоит ли устанавливать ИК прибор за пределами дома, на улице.

Цена изделий на нынешнем рынке самая разнообразная – начиная всего от 3$ и до заоблачных, но не предельных 200$. Рекомендуем не выбирать самые дешёвые, так как их срок эксплуатации короткий, придется часто покупать новые. На этом фоне более дорогие значительно экономичнее.

Правильное размещение устройств

Существует огромное количество разнообразных датчиков движения и каждый из них разработан для определенной задачи: для запуска насоса от фонтана, подсветки бассейна. Учитывайте размеры пространства, размещение окон, дверей, потому как всё это влияет на корректность работы прибора.
При подключении устройства учитывайте такие нюансы:

1. Загрязнение.
2. Любое препятствие в контролируемой зоне видимости (деревья, кусты) могут привести к ложному срабатыванию.
3. На улице используйте влагозащищенные провода.
4. Не устанавливайте датчик напротив приборов, которые распространяют свет или электромагнитные излучения.
5. Работает только под данным углом и в данном направлении.
6. Светильники подбирайте по мощности, с запасом в 15%.

Если датчик не охватывает всю территорию, используйте схему подключения 2 и более фиксаторов передвижения и светильника уличного освещения. Иногда необходимо подключить несколько мощных лампочек (для освещения двора), тогда используйте магнитный пускатель.

Между фазой датчика и лампой установите магнитный пускатель, а с другой стороны лампы – его катушка. Модели фиксированным сектором обзора устанавливаются в удобном месте, но обязательно с дверьми в их поле зрения, тогда свет будет включаться при их открывании.

Очень полезный девайс

Датчики движения для регулировки освещения на сегодняшний день обрели чрезвычайно широкую популярность. Используются в самых невероятных заведениях и местах: гостиницах, офисах, административных зданиях, образовательных учреждениях, спортивных залах, паркингах, торговых предприятиях, ванной, бассейнах, фонтанах, на проезжей части и тротуарах.

Но точно можно сказать то, что датчики низкого качества, которые сразу после установки быстро приходят в негодность, время окупаемости будет очень и очень длительным. Так что один раз не пожалейте и переплатите, получив отличное устройство, чем купите низкокачественный продукт.

Типичное исполнение детекторов движения

Рассматриваемые датчики классифицируются в зависимости от способа обнаружения движения объекта. Существуют две классификации приборов:

1. Активные.
2. Пассивные.

Детекторы активного действия

Детекторы активного действия являются устройствами, функционирующими по принципу радарной схемы. Этот тип приборов излучает радиоволны (микроволны) в границах контролируемой зоны. Микроволны отражаются от существующих объектов и принимаются сенсором датчика движения.

Упрощённая схематика конструкции сенсора активного действия: 1 – источник (передатчик) микроволнового излучения; 2 – приёмник отражённого микроволнового сигнала; 3 – сканируемый объект

Если в зоне контроля обнаруживается движение в момент трансляции датчиком микро-излучения, создаётся эффект — доплеровский (частотный) сдвиг волны, который воспринимается вместе с отражённым сигналом.

Этот фактор сдвига указывает на то, что волна отразилась от движущегося объекта. Будучи электронным устройством, датчик сканирования движения способен вычислить такие изменения и отправить электрический сигнал:

• в систему сигнализации,
• на переключатель света,
• на другие устройства,

схематично подключенные к датчику обнаружения движения.

Активные микроволновые датчики сканирования движения, в основном используются, к примеру, на автоматически работающих дверях торговых центров. Но вместе с тем этот тип приборов удачно подходит для домашних охранных систем или коммутации внутреннего освещения.

Этот вид электроники не подходит для коммутации наружного освещения или аналогичных применений. Обусловлено это массовостью активных объектов в условиях улицы, которые постоянно двигаются.

Например, движение ветвей деревьев от ветра, перемещение мелких животных, птиц и даже крупных насекомых, фиксируются активным сенсором, что приводит к ошибке срабатывания.

Детекторы пассивного действия (PIR – passive infrared)

Пассивные датчики движения – полная противоположность активным сенсорам. Пассивные системы ничего не посылают. Попросту обнаруживают инфракрасную энергию.

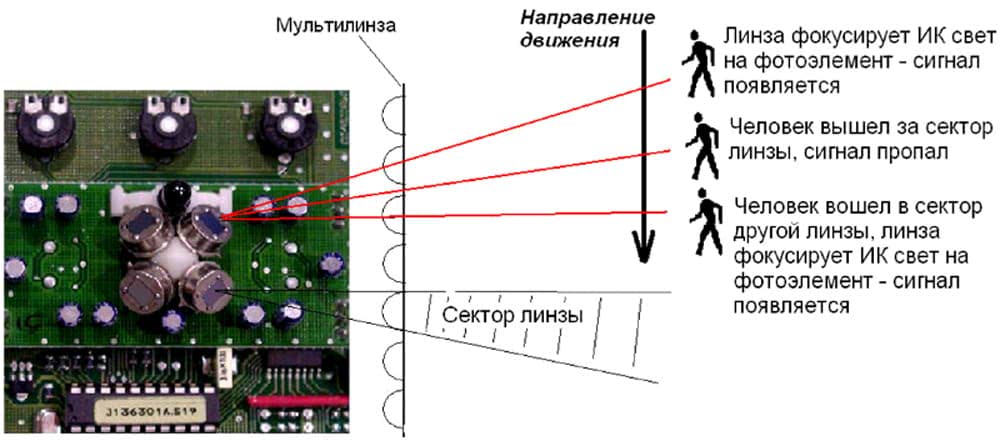

Конструктивное исполнение сенсора пассивного типа: 1 – Мульти объектив; 2 – Оптический фильтр; 3 – счетверённый инфракрасный элемент; 4 – металлический корпус; 5 – инфракрасное излучение; 6 – стабилизированный источник питания; 7 – усилитель; 8 — компаратор

Инфракрасные (тепловые) уровни энергии воспринимаются пассивными детекторами, непрерывно сканирующими область контроля или объект.

Учитывая, что инфракрасное тепло излучается не только от живых организмов, но также от любого объекта с температурой выше абсолютного нуля, можно сделать выводы о пригодности применения.

Эти датчики обнаружения движения не были бы эффективными, если бы их можно было активировать маленьким животным или насекомым, которое перемещается в диапазоне обнаружения.

Однако большинство существующих пассивных датчиков допустимо настроить на восприятие движение так, чтобы контролировать объекты с определенным уровнем испускаемого тепла. Например, прибор вполне можно настроить только на восприятие людей.

Сенсоры гибридной (комбинированной) конструкции

Комбинированный (гибридный) технологический датчик сканирования движения представляет собой систему комбинации активной и пассивной схемы. Такая электроника активирует действие только в случае обнаружения движения и той и другой схемой.

Комбинированные системы видятся полезными под применение в модулях сигнализации, так как уменьшают вероятность срабатывания на ложных тревогах.

Вместе с тем, эта технология обладает своими недостатками. Комбинированный прибор не в состоянии обеспечить такой же уровень безопасности, как отдельно взятые PIR и СВЧ-датчики.

Это очевидно, поскольку сигнал тревоги срабатывает только при обнаружении движения активным и пассивным датчиками одновременно.

Допустим, если злоумышленнику удастся каким-то способом предотвратить обнаружение одним из датчиков комбинированного прибора, движение останется незамеченным.

Соответственно, сигнал тревоги не будет отправлен на микропроцессор центральной системы сигнализации. На сегодня самым популярным типом комбинированных датчиков считается конструкция, где объединяются схемы PIR и микроволнового датчика.

Стоимость датчиков движения

Стоимость на СВЧ датчики зависит от производителя и дополнительных возможностей, дизайна прибора. Чем больше параметров может изменять пользователь,  меньше воздействия он оказывает на человека и животных, тем выше будет его цена. По сравнению с аналогами микроволновых изделий такие приборы считаются самыми дорогостоящими. В среднем их цена варьируется от 450 рублей до 2500 рублей.

Микроволновый датчик движения удобная, современная система защиты и дополнительного комфорта людей за счет экономии электричества и ресурсов работы других приборов. Подобные устройства применяются повсеместно для установки светового освещения, видеонаблюдения, проветривания, фотофиксации и прочих нужд. Такой датчик сложно установить самостоятельно, но в руках специалиста он будет настроен и смонтирован правильно, что избавит от лишних расходов и позволит сразу пользоваться его функциями в полном объеме.

СВЕТИЛЬНИК С МИКРОВОЛНОВЫМ ДАТЧИКОМ

Идея включения света при обнаружении движения достаточно популярна и, в ряде случаев, оправдана. Чаще всего для этих целей используются инфракрасные (ИК) устройства, но есть исполнения светильников со встроенным микроволновым датчиком.

Какие плюсы и минусы мы имеем в этом случае?

1. Зона действия (обнаружения) датчика может быть круговой. Это позволяет использовать потолочную установку для освещения достаточно большой площади.

2. Вместе с тем, как говорилось ранее, устройство может реагировать на движение в соседних помещениях. Поэтому место для установки следует выбирать аккуратно, а лучше учесть этот момент на стадии выбора осветительного прибора.

3

Встроенные датчики избавляют пользователя от необходимости выполнения дополнительных подключений, что важно для людей, не искушенных в электрике

4. Но, при выходе из строя датчика движения, светильник невозможно будет использовать по прямому назначению, если в нем не предусмотрено ручное включение в обход детектора.

На что еще обратить внимание. В любом случае полезной будет возможность регулировки чувствительности микроволнового датчика

Это позволит частично или полностью нивелировать недостаток, изложенный в п.2

В любом случае полезной будет возможность регулировки чувствительности микроволнового датчика. Это позволит частично или полностью нивелировать недостаток, изложенный в п.2.

Еще один момент касается задержки времени выключения светильника.

Дело в том, что если движение в зоне обзора прекращается, то это не значит что свет больше не нужен. Человек может на какое то время остановиться, даже если это проходной коридор, не говоря уже помещениях другого назначения.

Безусловно, любой здравомыслящий производитель такую задержку в своей продукции реализует. Вопрос в том насколько это будет соответствовать конкретным условиям эксплуатации.

Поэтому оптимальным является наличие возможности регулировки этой величины.

Что касается выбора типа светильника, то для такого управления лучше подходят светодиодные модели.

Они:

• не инерционны;
• имеют низкое энергопотребление.

Последний пункт важен не столько с точки зрения экономии электроэнергии, сколько упрощает и удешевляет конструкцию, поскольку не требует мощных коммутационных устройств.

В целом, применение микроволнового датчика движения в системах освещения может оказаться вполне удобным и целесообразным решением.

2014-2021 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Заключение

Из всего вышесказанного можно увидеть, что датчик микроволнового типа обладает массой достоинств, но и вместе с тем и заметными недостатками (шутить со здоровьем не следует). Поэтому такие модели чаще всего применяются для автоматизации системы уличного освещения. Только в такой ситуации вы исключите негативный эффект от микроволнового излучения, а также обеспечите себя качественной системой автоматического освещения.

Датчик движения
— это устройство для получения информации о состоянии контролируемой им системы, преобразующее данные об изменении характеристик исследуемой области в сигнал, удобный для дальнейшего использования.

Если говорить бытовым языком, датчик движения определяет наличие перемещений в видимой ему зоне и в случае обнаружения, выполняет заложенную в нем функцию, чаще всего подает напряжение на один из своих контактов или же наоборот — размыкает выходные контакты.

В повседневной жизни датчики движения чаще всего используются в:

1. Охранных системах, сигнализациях, системах контроле доступа (в том числе автомобильных)

2. Управлении освещением

3. Системах умного дома, для управления различными устройствами вентиляции, кондиционирования, автоматического открывания дверей и т.п.Под понятием «датчик движения» или «датчик присутствия», часто скрываются устройства совершенно разного принципа действия, выполняющие единую задачу, только различными способами.

В настоящее время наибольшее распространение получили следующие виды датчиков движения:

1.Инфракрасные датчики движения (ИК)

2. Ультразвуковые датчики движения (УЗ)

3. Микроволновые датчики движения (СВЧ)

4. Комбинированные датчики движения
Каждый из этих типов датчиков движения имеет свои сильные и слабые стороны и используется в различных ситуациях и условиях. Основные характеристики свойственные всем датчикам движения такие как: способы установки, подключения, форм-фатор и другие, мы описывали в статье:

RozetkaOnline.ru
	Датчики движения для дома | Советы по выбору Полезная информация о различных характеристиках датчиков движения, которые нужно учитывать при выборе и приобретении. Раздел:Статьи

А теперь давайте рассмотрим подробнее каждый из типов датчиков движения, принцип их действия, особенности эксплуатации, варианты использования и области применения.

Принцип Действия Инфракрасного датчика движения

Принцип работы инфракрасных датчиков движения заключается в обнаружении изменений инфракрасного (теплового) излучения окружающих объектов.

Каждый объект имеющий температуру испускает инфракрасное излучение, которое через систему линз или специальных вогнутых сегментированных зеркал, попадает на расположенный внутри датчика движения чувствительный сенсор, регистрирующий это.

Как работает инфракрасный датчик движения?

Когда объект движется, его ИК излучение поочередно фокусируется различными линзами системы на сенсоре (количество линз обычно варьируется от двадцати до шестидесяти штук), это и является сигналом к выполнению заложенной в датчике функции. Чем больше линз в системе датчика движения – тем выше его чувствительность. Так же, чем больше площадь поверхности системы линз – тем шире зона охвата у датчика движения.

Основные недостатки инфракрасных датчиков движения:

— Возможность ложных срабатываний. Из-за того, что датчик реагирует на любые ИК (тепловые) излучения, могут случаться ложные срабатывания даже на теплый воздух, поступающий из кондиционера, радиаторов отопления и т.п.

— Снижена точность работы на улице. Из-за воздействия окружающих факторов, таких как прямой солнечный свет, осадки и т.п.

— Относительно небольшой диапазон рабочих температур

— Не обнаруживает объекты облаченные/покрытые не пропускающими ИК — излучение материалами

Плюсы инфракрасных датчиков движения:

— Возможность довольно точной регулировки дальности и угла обнаружения движущихся объектов

— Удобен в использовании вне помещений т.к. реагирует лишь на объекты имеющие собственную температуру.

— При работе абсолютно безопасны для здоровья человека или домашних питомцев, т.к. работает как «приемник», ничего не излучая


Подробное описание установки и подключения инфракрасного датчика движения описано в нашей статье :

RozetkaOnline.ru

	Подключение датчика движения | Фото-инструкция Подробная пошаговая фото-инструкция — Подключение датчика движения Раздел:Инструкции
