Приборы, осуществляющие нагрев за счет электричества, а не газа, безопасны и удобны. Такие нагреватели не производят копоти и неприятного запаха, но потребляют большое количество электроэнергии. Отличный выход — собрать индукционный нагреватель своими руками. Это и экономия средств, и вклад в бюджет семьи. Существует много простых схем, по которым индуктор можно собрать самостоятельно. Для того чтобы было легче разобраться в схемах и правильно собрать конструкцию, нелишним будет заглянуть в историю электричества. Способы нагрева металлических конструкций электромагнитным током катушки широко используются в промышленном изготовлении бытовых приборов — котлов, нагревателей и плит. Оказывается, можно сделать рабочий и долговечный индукционный нагреватель своими руками.

Принцип работы устройств

Принцип работы устройств

Знаменитый британский ученый XIX века Фарадей в течение 9 лет проводил исследования, чтобы преобразовать магнитные волны в электричество. В 1931 году наконец было совершено открытие, получившее название электромагнитная индукция. Проволочная обмотка катушки, в центре которой находится сердечник из магнитящегося металла, создает магнитное поле под силой переменного тока. Под действием вихревых потоков сердечник нагревается.

Открытие Фарадея стали применять как в промышленности, так и при изготовлении самодельных моторов и электронагревателей. Первую плавильню на основе вихревого индуктора открыли в 1928 году в Шеффилде. Позже по тому же принципу обогревали цеха заводов, а для нагрева воды, металлических поверхностей знатоки собирали индуктор своими руками.

Схема устройства того времени действительна и сегодня. Классический пример — индукционный котел, в составе которого имеются:

• металлический сердечник;
• корпус;
• тепловая изоляция.

Особенности схемы для ускорения частоты тока следующие:

• промышленная частота в 50 Гц не подходит для самодельных приборов;
• прямое подключение индуктора к сети приведет к гулу и слабому нагреву;
• эффективное нагревание осуществляется при частоте 10 кГц.

Сборка по схемам

Собрать индуктивный нагреватель своими руками может любой человек, знакомый с законами физики. Сложность устройства будет варьироваться от степени подготовленности и опытности мастера.

Существует множество видеоуроков, следуя которым можно создать эффективное устройство. Практически всегда необходимо использовать такие основные составляющие:

• стальная проволока диаметром 6−7 мм;
• медная проволока для катушки индуктивности;
• сетка из металла (для удержания проволоки внутри корпуса);
• переходники;
• трубы для корпуса (из пластика или стали);
• высокочастотный инвертор.

Этого будет достаточно для сборки индукционной катушки своими руками, а ведь именно она находится в основе проточного водонагревателя. После подготовки необходимых элементов можно подходить непосредственно к процессу изготовления аппарата:

• нарезать проволоку на отрезки в 6−7 см;
• металлической сеткой покрыть внутреннюю часть трубы и засыпать проволоку доверху;
• аналогично закрыть отверстие трубы снаружи;
• намотать на пластиковый корпус медную проволоку не менее 90 раз для катушки;
• вставить конструкцию в систему отопления;
• с помощью инвертора подключить катушку к электричеству.

По похожему алгоритму можно легко собрать индукционный котел, для чего следует:

• нарезать заготовки из стальной трубы 25 на 45 мм со стенкой не толще 2 мм;
• сварить их друг с другом, соединяя меньшими диаметрами между собой;
• приварить железные крышки к торцам и просверлить отверстия для патрубков с резьбой;
• сделать крепление для индукционной печки, приварив с одной стороны два уголка;
• вставить варочную панель в крепление из уголков и подключить к электросети;
• внести в систему теплоноситель и включить нагрев.

Многие индукторы работают на мощности не выше 2 — 2,5 кВт. Такие обогреватели рассчитаны на помещение 20 — 25 м²

Если генератор используют в автосервисе, можно подключить его к сварочному аппарату, но важно учитывать определенные нюансы:

• Необходим переменный ток, а не постоянный как у инвертора. Сварочный аппарат придется исследовать на наличие точек, где напряжение не имеет прямой направленности.
• Количество витков к проводу большего сечения подбирается математическим вычислением.
• Потребуется охлаждение работающих элементов.

Обзор производителей и моделей индукционных котлов

Для вас мы подготовили обзор производителей индукционных отопительных котлов, а также некоторых его моделей.

ВИН

Имеет множество моделей и тем самым предоставляет огромный выбор для потребителя. Мощность котлов отопления «ВИН» составляет от 3 кВт, площадь обогрева — от 30 м², начальная цена — от 32 000 рублей.

Рассмотрим особенности моделей котлов данного производителя в таблице.

ВИН-3	30-40м2	220	32000
ВИН-5	50-60	220	33000
ВИН-7	70-90	220	37000
ВИН-7	70-90	380	46000
ВИН-10	100-120	380	50000
ВИН-15	150-170	380	46000
ВИН-20	200-230	380	60000

SAV

Характеристики котла отопления SAV – это лёгкость пользования и установки, экологичность, работа в автоматическом режиме, долговечность. Практически отсутствует возможность появления накипи, а деталей, которые движутся и подлежат износу, нет.

2,5	2100	220	32 950
3,5	2950	220	35 100
5	4235	220	37 000
5/2	4235	220	42 500
7/2	5970	220	45 000
7/3	5970	220/380	52 000
10	8750	220/380	55 000
15	12670	220/380	65 000

К недостаткам индукционного котла «САВ» можно отнести высокую стоимость. Цена моделей такого котла в пределах от 32 950 до 65 000 рублей. Еще два минуса – зависимость от электричества и затруднённый процесс регулировки мощности.

Гейзер

Существует множество моделей у данного производителя. Отличаются они высокой производительностью. Диапазон мощности от 4,5 до 250 кВт, а КПД достигает 98%.

Модели «Гейзер — 5» необходимо напряжение в сети 220 В, остальным основным моделям (10, 15, 20, 25, 50, 100, 250) — 380 В.

Уникальность этой модели в ее надёжности, как свидетельствуют отзывы. Эти котлы устойчивы и имеют второй класс по электробезопасности. Не требуют особенного техобслуживания, а за отсутствием продуктов горения, отсутствует и возможность получения вреда для здоровья. Котлы «Гейзер» отличаются малыми габаритами, вследствие чего агрегат можно устанавливать в небольшом пространстве. Работает модель довольно тихо, поэтому владельцам не придётся использовать материалы для звукоизоляции.

Как минус можно отметить сложную установку и подключение котла «Гейзер». Всем моделям индукционного котла отопления нужно 380/3ф. От сети могут работать только котлы с малой мощностью в 220/50.

Эдисон

Эта марка используется для отопления жилых помещений, а также зданий промышленных, административных и пр. Её модели различны (4,7; 13; 22; 50; 100; 250; 500). Такой индукционный котёл применяется в системах теплоснабжения замкнутых. Как правило, в качестве теплоносителя у него выступает вода. Нагреватель функционирует «на автомате», но по желанию можно изменять работу нагревателя либо по температуре теплоносителя, либо по температуре воздуха в здании.

Котёл Эдисон

Положительных характеристик котёл «Эдисон» имеет больше, чем негативных. К его достоинствам относят длительный срок службы, высокую электро- и пожаробезопасность, а также неизменяемый в процессе работы коэффициент полезного действия. К тому же, при покупке данного котла, вам не потребуется постоянно его контролировать и постоянно обслуживать.

Еще некоторые характеристики котла отопления «Эдисон»:

• частота тока 50 Гц;
• максимальная температура теплоносителя в градусах – 115;
• масса оборудования колеблется от 40 кг («Эдисон — 4,7») до 1500 кг («Эдисон — 500»).
• использование (с согласия изготовителя) различных теплоносителей, таких как масло, вода, антифриз.

Миратрон

Модельный ряд данных котлов имеет мощность в пределах от 6 до 30 кВт и также подходит для обогрева промышленных и жилых помещений (до 350 м2).

Котёл Миратрон

Вот ещё некоторые характеристики:

• коэффициент полезного действия котла отопления «Миратрон» 90%;
• отличная защита от накипи;
• правильное расходование энергии и экономия бюджета пользователя;
• подключение к любому виду электрической сети;
• работает очень тихо и не требует постоянного надзора;
•  работа только с закрытыми отопительными системами;
•  применение в управлении инверторного пускателя и, как следствие, высокая стоимость оборудования;
•  большие вес и габариты котла.

Стоимость котла отопления «Миратрон» разная. К примеру, модель «Miratron А006» мощностью в 6 кВт, обогреваемой площадью 70 м² и весом 50 кг имеет цену 45000 рублей. «Miratron А006» с мощностью 15 кВт, площадью обогрева помещения в 170 м² и весом 80 кг – 65000 рублей.

Сравнение популярных моделей

Сравним некоторые модели разных производителей индукционных котлов отопления с похожими характеристиками.

ВИН-5	4250	27 000	Россия	60 — 150
Эдисон-5	5000	35 000	Россия	100 — 120
ИНЭРА SAV	4500	30 000	Россия	50 — 80

Также на рынке представлена ТЭНовые и электродные электрические котлы.

Устройство и принцип работы котла

При пропускании электрического тока через токопроводящий материал в последнем происходит выделение тепла, мощность которого прямо пропорциональна силе тока и его напряжению (закон Джоуля — Ленца). Вызвать протекание тока в проводнике можно двумя способами. Первый состоит в его непосредственном подключении к источнику электричества. Этот способ будем называть контактным.

Второй – бесконтактный – был открыт Майклом Фарадеем в начале19-го века. Ученый выяснил, что при изменении параметров магнитного поля, пересекающего проводник, в последнем появляется электродвижущая сила (ЭДС). Это явление получило название электромагнитной индукции. Где есть ЭДС – там будет и электроток, а значит и нагрев, причем в данном случае — бесконтактный. Такие токи называют наведенными или вихревыми или токами Фуко.

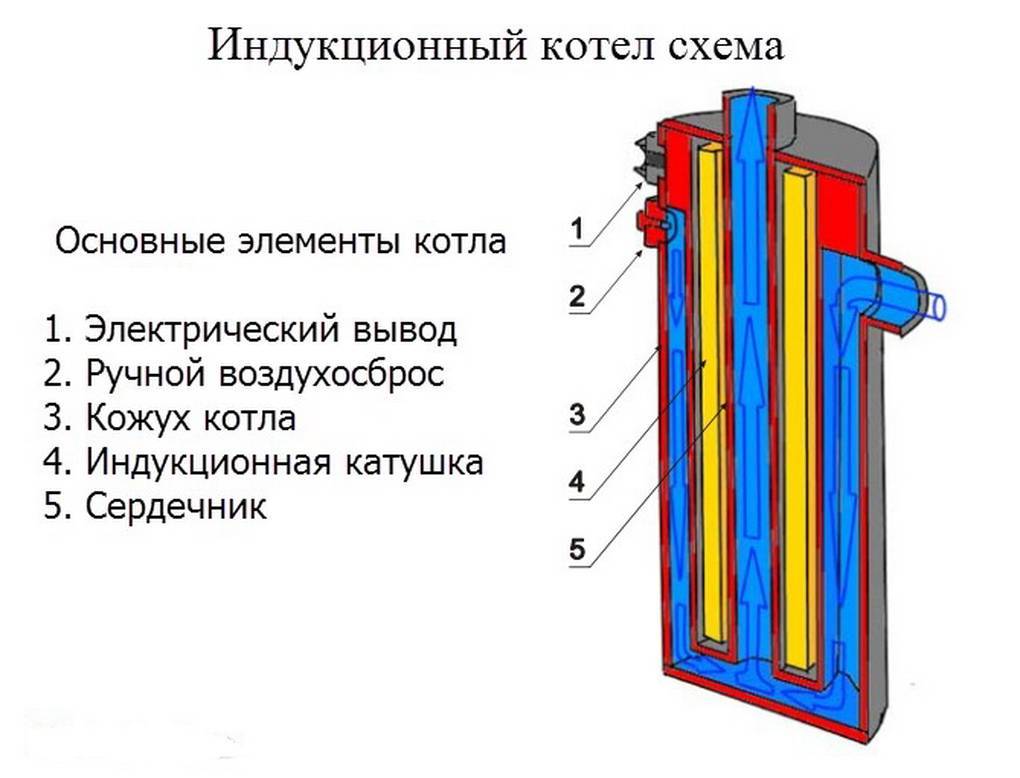

Индукционный котел отопления — принцип работы

Вызвать электромагнитную индукцию можно по-разному. Проводник можно перемещать или вращать в постоянном магнитном поле, как это делается в современных электрогенераторах. А можно менять параметры самого магнитного поля (интенсивность и направление силовых линий), оставляя при этом проводник неподвижным.

Подобные манипуляции с магнитным полем стали возможными благодаря еще одному открытию. Как выяснил Ханс-Кристиан Эрстед в 1820-м году, намотанный в виде катушки провод при подключении к источнику тока превращается в электромагнит. Меняя параметры тока (силу и направление), мы добьемся изменения параметров генерируемого данным устройством магнитного поля. При этом в проводнике, находящемся в этом поле, будет возникать электрический ток, сопровождающийся нагревом.

Ознакомившись с этим несложным теоретическим материалом, читатель наверняка уже представил себе в общих чертах устройство индукционного котла отопления. Действительно, он имеет довольно простую конструкцию: внутри экранированного и теплоизолированного корпуса имеется труба из особого сплава (можно использовать и сталь, но характеристики при этом будут чуть хуже), установленная в гильзе из диэлектрического материала; на гильзу в виде катушки намотана медная шина, подключаемая к электросети.

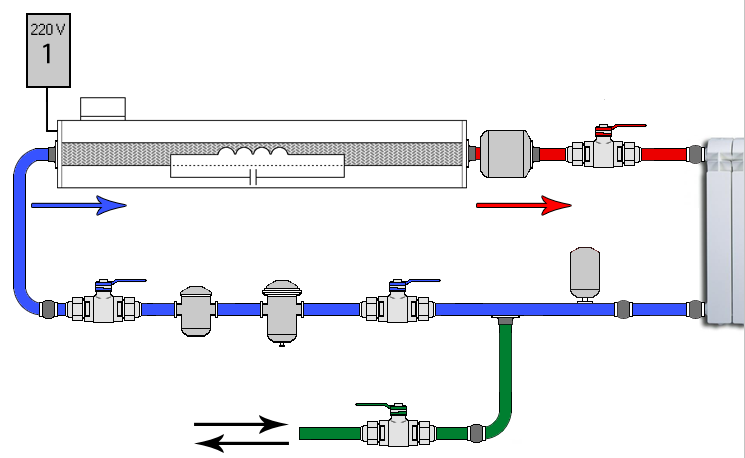

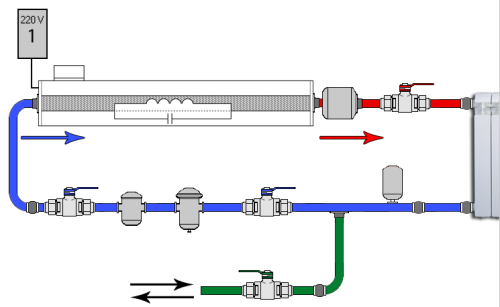

Котел индукционный после монтажа

Посредством двух патрубков труба врезается в систему отопления, в результате чего по ней будет протекать теплоноситель. Переменный ток, протекающий через катушку, создаст переменное магнитное поле, которое в свою очередь наведет вихревые токи в трубе. Вихревые токи обусловят нагрев стенок трубы и частично теплоносителя по всему объему, заключенному внутри катушки. Для более быстрого нагрева вместо одной трубы может быть установлено несколько параллельных трубок меньшего диаметра.

Читатели, осведомленные о стоимости индукционных котлов, конечно, заподозрили, что в их конструкции имеется еще что-нибудь. Ведь не может теплогенератор, состоящий только из трубы и куска провода, стоить в 2,5 – 4 раза дороже ТЭНового аналога. Чтобы нагрев был достаточно интенсивным, через катушку нужно пропускать не обычный ток из городской сети с частотой 50 Гц, а высокочастотный, поэтому индукционный котел оснащается выпрямителем и инвертором.

Выпрямитель превращает переменный ток в постоянный, затем он подается на инвертор – электронный модуль, состоящий из пары ключевых транзисторов и управляющей схемы. На выходе инвертора ток снова становится переменным, только с уже гораздо большей частотой. Такой преобразователь имеется не во всех моделях индукционных котлов, некоторые из них все-таки работают на частоте в 50 Гц. Однако, применение высокочастотного переменного тока позволяет значительно уменьшить размеры устройства.

Принцип электромагнитной индукции

В различных описаниях авторы указывают на сходство индукционного котла с трансформатором. Это вполне справедливо: катушка из провода играет роль первичной обмотки, а труба с теплоносителем – замкнутой накоротко вторичной обмотки и одновременно магнитопровода.

Почему же тогда трансформатор не греется? Дело в том, что магнитопровод трансформатора выполнен не из цельного элемента, а из множества изолированных друг от друга пластин. Но даже эта мера не способна полностью предотвратить нагрев. Так, например, в магнитопроводе трансформатора напряжением 110 кВ в режиме холостого хода выделяется ни много ни мало 11 кВт тепла.

Индукционный котел своими руками

В нынешнее время экономии каждый стремится найти более рациональный способ вложения средств, и не является исключением из этого правила. Сэкономить деньги можно, изготовив индукционный узел самостоятельно. Для этого не потребуется глобальная перепланировка дома и специальные знания – достаточно минимальных навыков и элементарного ознакомления со структурой обогревателя.

Более простые модели индукционных агрегатов устроены по принципу индукторной катушки, состоящей из двух обмоток – первичной и вторичной. В первичной обмотке электроэнергия преобразовывается в вихревой поток, вторичная представляет собой нагревательный элемент и оболочку котла, посредством которых вырабатывается тепло. Корпус представляет собой сердечник, внешний контур, электроизоляцию и теплоизоляцию.

Для самостоятельной сборки индукционного котла потребуются следующие материалы:

• Инструмент профессиональный;
• Куски медной и стальной проволоки диаметром до 7 мм;
• Труба из пластика толстостенная;
• Металлическая сетка;
• Сварочный аппарат инверторного типа.

Пластиковая трубка, имеющая внутренний диаметр 50мм, используется не только в качестве индукционной катушки, но и в роли теплопроводника. В электромагнитное поле помещаются кусочки стального провода, которые предварительно нарезаются на кусочки длиной 50-70мм. Специальные переходники служат для соединения механизма с системой патрубков, где с одной стороны носитель тепла входит холодным, а с другой стороны – выходит нагретым под воздействием индукции.

Важно! При самостоятельном изготовлении индукционного котла первый переходник обязательно присоединяется с помощью сварки, а второй можно садить на резьбу

Внутреннее пространство трубки заполняется нарезанными кусочками провода, после чего конструкция надежно закрывается с двух сторон. Для изготовления индукционной катушки на пластиковый корпус наматывается около 100 витков медной проволоки, причем расстояние между ними должно быть одинаковым. После сборки самодельного индуктора производится установка и подключение его к системе обогрева.

Внимание! Чтобы сделать использование котла абсолютно безопасным, все видимые участки медного провода следует изолировать подходящими материалами с высокой тепло- и электропроводностью

Конструкция и принцип работы

Электрокотлы имеют довольно простую конструкцию. Все устройства оборудованы нагревательным элементом и ёмкостью для проводника тепла. По типу нагревательного элемента электрокотлы разделяются на:

• устройства с тэнами (трубчатыми нагревателями);
• индукционные котлы;
• приборы с электродными нагревателями.

Электрокотлы классифицируются на 3 вида Читать подробнее: индукционный котел отопления своими руками.

Передвигаться теплоноситель по системе может в принудительном порядке с помощью установки дополнительного оборудования (насосов). Также для этой цели могут использоваться элементарные законы физики и сила земной гравитации. При автоматической циркуляции насос устанавливается на входе обратки.

Устройство с тепловым электронагревателем

Такие устройства считаются самыми популярными благодаря простой конструкции и небольшой стоимости. ТЭН (нагревательный элемент) устанавливается в ёмкость, где и прогревается проводник тепла до нужной температуры. При прохождении тока по спирали тэна она нагревается до высокой температуры, благодаря чему и происходит нагрев жидкости.

Нагревательный элемент защищён от перегревания, так как вода постоянно циркулирует и охлаждает его. Чтобы поддерживать постоянный уровень температуры проводника тепла, устанавливается термостат, который отключает тэн в случае превышения установленной температуры. Включается аппарат снова, когда показатели будут уменьшены до минимальных.

Электрический котёл для отопления своими руками сделать несложно, если сравнивать его изготовление с другими видами отопительного оборудования. Он не будет обладать достоинствами покупных аналогов, но всё же возложенную на него функцию выполнит.

Для самостоятельного изготовления устройства понадобятся только нагревательные трубчатые элементы и ёмкость. Но идеальным такой котёл считать не стоит, поскольку его КПД будет ниже 80%. Многое зависит и от качества тэнов, на которых образуется накипь из-за растворённых в воде солей. Зачастую она приводит к выходу оборудования из строя из-за перегрева. Как показывает практика, накипь слоем 1 мм снижает КПД на 10-15%. Но даже учитывая это, электрические конструкции для нагрева помещений пользуются большой популярностью.

КПД такого устройства будет далек от 100%

Индукционные аппараты

Такие устройства, в отличие от тэновых моделей, имеют КПД, приближённый к 100%. К тому же они долговечны. Срок их службы составляет около 25-35 лет, при этом дополнительно они могут выполнять функцию бойлера, нагревая воду. Благодаря преобразованию энергии практически без потерь котлы индукционного типа имеют самую высокую энергоэффективность.

Тем не менее такой тип оборудования не стал популярным у домашних мастеров, поскольку индукционный самодельный электрокотел для отопления дома сделать очень сложно. Связано это с необходимостью использования электронных преобразователей напряжения.

Конструкция такого устройства состоит из катушки (индуктора), которая установлена на металлический сердечник. Последний представляет собой змеевик из труб, по которым движется теплоноситель.

Индукционный котёл отличается от тэновых устройств тем, что площадь соприкосновения воды или антифриза с нагревательным элементом у него в несколько раз выше. Поэтому и КПД индукционных агрегатов равняется 99-100%. Накипи в них образуется в несколько раз меньше, поскольку создаются микровибрации, которые предотвращают такой процесс. Электрокотлы также имеют защиту от перегревания элекроэлемента, так как вода постоянно циркулирует.

Электродный агрегат

Конструкция на электродной основе чем-то напоминает «армейский» кипятильник. Она состоит из двух лезвий, между которыми есть зазор в 1-2 мм. В качестве теплоносителя используется вода с растворённой солью.

Электродный котёл включает в себя отрезок металлической трубы. Внутри расположен электрод, который закрыт с помощью втулок. Обязательно должно быть хорошее заземление с трубой, которое соединяют с корпусом котла.

Такой котёл имеет простую конструкцию

При подготовке теплопроводника необходимо правильно рассчитать количество соли, так как от этого показателя будет зависеть сила тока в цепи, то есть мощность устройства. Для корректировки температуры используют термостат. Также прибор оснащён автоматической системой отключения.

Особенности вихревого индукционного котла

С принципом работы индукционного отопительного прибора мы уже знакомы. Существует его разновидность: вихревой индукционный котел или ВИН, действующий несколько иначе.

Отличительные черты ВИН

Как и индукционный аналог, он работает от высокочастотного напряжения, поэтому обязательно оборудуется инвертором. Особенность ВИН устройства заключается в том, что вторичная обмотка у него отсутствует.

Ее роль выполняют все металлические детали прибора. Их обязательно изготавливают из материалов, которые проявляют ферромагнитные свойства. Таким образом, когда на первичную обмотку устройства поступает ток, резко возрастает напряженность электромагнитного поля.

Оно в свою очередь генерирует ток, сила которого стремительно увеличивается. Вихревые токи провоцируют перемагничивание, в результате которого все ферромагнитные поверхности очень быстро, почти мгновенно, разогреваются.

Вихревые устройства достаточно компактны, но за счет использования металла, их вес велик. Это дает дополнительное преимущество, поскольку все массивные элементы корпуса принимают участие в теплообмене. Таким образом КПД агрегата приближается к 100%.

Эту особенность устройства нужно учитывать, если принято решение самостоятельно изготовить котел ВИН. Он может быть выполнен только из металла, пластик использоваться не должен.

Основное отличие вихревого индукционного котла заключается в том, что его корпус выступает в роли вторичной обмотки. Поэтому его всегда изготавливают из металла

Как собрать вихревое индукционное устройство?

Как мы уже знаем, такой котел отличается от своего индукционного аналога, однако, изготовить его самостоятельно так же несложно. Правда, теперь понадобятся навыки сварочных работ, ведь устройство должно быть собрано только из металлических деталей.

Для работы понадобится:

• Два одинаковых по длине отрезка металлической толстостенной трубы. Их диаметры должны быть разными, так, чтобы одну деталь можно было поместить в другую.
• Обмоточная (эмалированная) проволока из меди.
• Трехфазный инвертор, можно от сварочного аппарата, но максимально мощный.
• Кожух для теплоизоляции котла.

Теперь можно приступать к работе. Начинаем с изготовления корпуса будущего котла. Берем трубу большего диаметра и вставляем внутрь вторую деталь. Их нужно вварить одну в другую так, чтобы между стенками элементов осталось некоторое расстояние.

Получившаяся деталь в разрезе будет напоминать баранку. В качестве основания и крышки корпуса используется стальной лист толщиной не менее 5 мм.

В результате получаем полый бак цилиндрической формы. Теперь нужно врезать в его стенки патрубки под трубы подачи холодной и отводе горячей жидкости. Конфигурация патрубка и его диаметр зависят от труб отопительной системы, возможно, дополнительно понадобятся переходники.

После этого можно приступать к намотке проволоки. Она аккуратно, под достаточным натяжением наматывается на корпус котла.

Принципиальная схема самодельного индукционного котла вихревого типа

Собственно, нагревательным элементом будет служить намотанная проволока, поэтому корпус прибора желательно закрыть теплоизоляционным кожухом. Так удастся сохранить максимум тепла и, соответственно, увеличить КПД устройства и сделать его безопасным.

Теперь нужно врезать котел в отопительную систему. Для этого теплоноситель сливается, отрезается нужный по длине участок трубы и на его место вваривается прибор.

Осталось только запитать отопительный прибор и не забыть подключить к нему инвертор. Устройство готово к эксплуатации. Но прежде, чем провести испытания, нужно заполнить магистраль теплоносителем.

Вы не знаете, какой теплоноситель выбрать для заполнения контура? Рекомендуем ознакомиться с характеристиками различных теплоносителей и рекомендациями по выбору оптимального типа жидкости для отопительного контура.

Только после закачки теплоносителя в систему проводить пробный пуск.

Сначала нужно запустить прибор на минимальной мощности и внимательно отследить качество сварных швов. Если все в порядке, мощность увеличиваем до максимума.

На нашем сайте есть еще одна инструкция по изготовлению индукционного прибора, который можно использовать для подогрева теплоносителя в системе отопления. Чтобы ознакомиться с процессом сборки индукционного нагревателя, переходите по этой ссылке.

https://youtube.com/watch?v=RLev9e9Ydjc

Немного о плите на индукции

Эта чудо-плита не похожа на обычные плиты тем, что:

1. Автоматически распознаёт подходящую посуду
   (только из ферромагнитных металлов и с плоским дном), а под неподходящей даже не включается.
2. Нагревает быстрее
   , чем газовая или электрическая, следовательно, блюда готовятся оперативнее.
3. Греет строго определённую зону
   , равную диаметру посуды. Остальная часть плиты остаётся холодной.

Схема такой плиты в разных брендах может существенно отличаться, но её принципиальное устройство одинаково для всех моделей:

• Поверхность из стеклокерамики.
• Под ней изоляционный слой.
• Под изоляцией — индукционная катушка.
• Под катушкой — Блок управления и Преобразователь частоты.

Первичный контур
в таком трансформаторе — катушка внутри плиты, а вторичным
контуром выступает сама посуда.

В интернете можно встретить даже забавные схемы самодельных отопительных систем с помощью индукционных плит. Но они не выдерживают никакой критики.

Индукционные плиты работают на сверхвысоких частотах от 20 кГц до 60 кГц.
Проводя замеры излучений, выявили, что частично они поглощаются самой плитой, а оставшиеся действуют строго в радиусе 30 см от центра плиты.
Всё же, несмотря на доказанную безопасность, людям с кардиостимуляторами очень не советуют пользоваться такими плитами, во избежание остановки сердца. А как с вредоносными излучениями у индукционного котла? Ведь он также работает на частотах от 25 кГц и выше.

Вам также будет интересно:

Принцип работы и типичное устройство индукционного обогревательного агрегата ↑

По аналогии с оборудованием, оснащенным ТЭНами, индукционные котлы выполняют преобразование электроэнергии в требующееся для обогрева помещений тепло. Только за счет конструктивных особенностей индукционной системы теплоноситель нагревается в разы быстрее при равнозначном расходе электричества.

По сути, простейшая конструкция индукционного генератора тепловой энергии является трансформатором (электрическим индуктором), состоящим из первичной и вторичной короткозамкнутой обмотки.

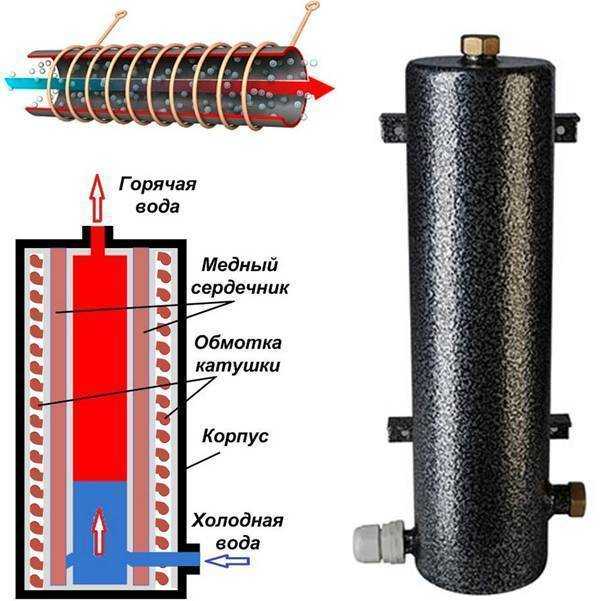

Схема индукционного котла заводского производства

Внутренняя составляющая преобразует электроэнергию в вихревые токи и направляет созданное в ней электромагнитное поле на вторичный короткозамкнутый виток, являющийся одновременно и корпусом и нагревательным элементом.

Вторичная обмотка передает полученную энергию теплоносителю, в качестве которого может быть использована не только неочищенная вода, но и масло, антифриз и подобные электропроводящие среды.

Работу прибора не сопровождает выделение негативных продуктов разложения топлива, так что по аспектам безопасности проживания и сохранения благоприятного состава атмосферы индукционные системы тоже впереди иных представителей семейства обогревательного оборудования.

Для ввода холодного теплоносителя и отвода его в нагретом состоянии индукционные котлы оснащают двумя патрубками. Тем, кто загорелся идеей соорудить продуктивный индукционный котел отопления своими руками, нужно сразу учесть, что нижний, поставляющий охлажденный теплоноситель патрубок нужно монтировать на вводный участок магистрали, а верхний патрубок соответственно на подающий участок трубопровода.

Вода, масло, антифриз и т.д. любой степени очистки проникает в котел через входной патрубок, вваренный в наружный корпус – в металлическую трубу.

При подаче напряжения на внутреннюю обмотку возникает электромагнитное поле, направляющее вихревые токи на наружную поверхность сердечника.

При возрастании плотности вихревых токов, направленных на сердечник, сначала нагревается его поверхность, затем нагревается весь элемент.

Генерируемое котлом тепло передается циркулирующему в котле теплоносителю.

За счет гидростатического напора нагретый теплоноситель через подающий патрубок поступает в отопительную сеть.

За счет циркуляции теплоносителя происходит постоянный отвод нагретой жидкости от трубы в отопительную сеть, благодаря чему полностью исключена вероятность перегрева оборудования. Постоянная вибрация индукционной системы исключает образование накипи и ее отложение на внутренних стенках.

В вихревых индукционных котлах нет стандартных нагревательных элементов, регулярно выходящих из строя от интенсивной эксплуатации, за счет чего сведена к нулю вероятность поломок. Нет также разъемных соединений, значит, не угрожают протечки. Значимый плюс работы данного оборудования – отсутствие шума, благодаря чему их устанавливать можно в любом помещении.

Необычная модель индукционного прибора

Эта модификация индукционного котла может показаться очень необычной, тем не менее, вполне имеет право на существование.

Более того, практика показывает, что такое устройство намного экономичнее стандартного ТЭНового котла. На обогрев стандартной «трешки» будет уходить порядка 1,8-2,5 кВт в час, тогда как электрокотел потратит как минимум 6 кВт.

При изготовлении самодельных индукционных котлов для намотки на сердечник используется только специальная обмоточная медная проволока

Собственно, котел представляет собой врезанный в отопительную систему теплообменник, который нагревается от индукционной электроплитки.

Важное звено конструкции – теплообменник, он должен быть компактным, надежным и по возможности дешевым. Расчеты показывают, что для обогрева квартиры площадью около 50 кв. м будет достаточно устройства, работающего с 40 л теплоносителя

м будет достаточно устройства, работающего с 40 л теплоносителя.

То есть понадобится плоский металлический бак, размеры которого варьируются в пределах 50х600х500 мм. Такую емкость вполне можно изготовить самостоятельно, сварив из профильных труб 50х50.

Работы выполняются в следующей последовательности:

• Труба 50х50 нарезается на отрезки длиной 600 мм. Всего должно получиться 9-10 штук.
• Полученные отрезки привариваются один к другому по принципу «стенка к стенке» так, чтобы получился сплошной ряд из труб.
• От трубы отрезается еще два отрезка так, чтобы их длина была равна ширине получившейся заготовки.
• Из обоих полученных фрагментов трубы отрезается одна стенка.
• Деталь устанавливается срезанной частью на сваренные вместе трубы так, чтобы получилась заготовка, напоминающая коллектор. Фрагмент приваривается к теплообменнику.
• Аналогично устанавливается второй отрезок трубы с противоположной стороны.
• В противоположные по диагонали участки теплообменника ввариваются патрубки для соединения с отопительной системой.
• Конструкция тщательно обваривается, поскольку должна быть полностью герметичной.

Теплообменник готов, его можно устанавливать на место и подводить под него источник тепла. Практика показывает, что лучше всего установить такую систему в санузле, выполнив вертикальный монтаж.

Обычная индукционная плитка может стать источником тепла для обогрева квартиры

Теплообменник вваривается в отопительную систему, а плитка располагается между ним и стеной.

Домашние мастера утверждают, что если подключить к такому устройству инвертор, его энергопотребление существенно уменьшится.

После прочтения инструкций вам изготовление самодельных котлов кажется сложным и опасным занятием? Вы сомневаетесь, что самоделка будет экономнее расходовать электроэнергию для подогрева теплоносителя в системе отопления? В таком случае покупка готового нагревательного агрегата станет лучшим решением.

Виды электрических индукционных котлов

Прежде, чем выбрать индукционный котел для обогрева, следует ознакомиться с его разновидностями и особенностями. На современном рынке предлагаются два варианта – для отопления и горячего водоснабжения SAV
и ВИН
(вихревые индукционные):

1. На собственно индуктор преобразователей SAV
   поступает ток, имеющий частоту 50Гц. В качестве вторичной обмотки и теплообменником таких котлов выступает замкнутая цепь патрубков, наполненных теплоносителем. Индукционный ток очень быстро нагревает теплоноситель в переплетении труб, что позволяет максимально увеличить производительность котла. Котлы запитываются от электросети мощностью 220V и 380V. Установка SAV выделяет тепловой энергии 2100 ккал/час и способна обогревать помещение площадью 25-30 кв.м. Цена в комплектации с автоматическим блоком – в районе 30 тысяч рублей.
2. Индукционные котлы ВИН
   отличаются от первой группы тем, что ток уже на первичной обмотке преобразовывается в высокочастотный, благодаря чему существенно вырастает общая напряженность магнитных полей. Корпус и внутренняя часть котла изготавливаются из специального сплава, провоцирующего существенное нагревание. В такой конструкции в качестве теплообменника выступает не только совокупность труб, но и все корпусные детали. ВИНы способны выделять до 2500 ккал/час для прогревания площади порядка 30-40 кв.м. Цена в комплекте с блоком автоматики, циркулярным насосом и арматурой – приблизительно 36-38 тысяч рублей.

Как сделать своими руками

Если вы знаете, как выглядит катанка, и знаете, как использовать кусачки, сможете без проблем собрать индукционный котёл своими руками. Схема достаточно проста. Для выполнения работ понадобится сварочный аппарат. Желательно купить такой, но выбирайте не обычные агрегаты с мощностью 15 ампер, а более дорогие и мощные агрегаты. Сварочный аппарат потом, наверное, ещё не раз пригодится в хозяйстве.

Схема установки индукционного котла

• Для изготовления котла потребуется проволока из нержавеющей стали. Она и будет нагреваться электромагнитным полем. Предварительно проволоку следует разрезать на короткие фрагменты длиною 4 см. Сама проволока в диаметре должна иметь 7 мм.
• Ещё нужно изготовить корпус. Чаще всего для этого используется отрезок пластиковой трубы. Лучше всего использовать трубу с твёрдыми стенками диаметром 5 см.
• К электрической сети прибор подсоединяет при помощи специальных переходников. За их счёт будет циркулировать теплоноситель по трубам.
• На дно трубы нужно положить металлическую сетку, чтобы предотвратить выпадение проволоки.
• На всю длину пластиковая труба должна быть заполнена отрезками проволоки, вверху также ложится кусок сетки с мелкими ячейками.
• Далее нужно сделать индукционную катушку. В этом нет ничего сложного, просто наматываем 90 витков провода вокруг корпуса. Лучше всего подходит для катушки эмалированный или медный провод.
• Потом катушка соединяется с другими принадлежностями, и система заполняется теплоносителем, после чего подсоединяется трубопровод.

Это простой способ, как сделать эффективный прибор для обеспечения тепла в своём доме.
