Источник бесперебойного питания для газового отопительного котла

Лучшие комплекты ИБП с АКБ для твердотопливных котлов

Комплект Энергия Гарант 500 (пн-500)

Энергия Гарант 500 (ПН-500) — устройство, объединяющее ИБП, стабилизатор напряжения и зарядное устройство АКБ. Стабильное напряжение и бесперебойное электроснабжение даже при полном отключении. В комплекте идет свинцово-кислотный аккумулятор изготовленный по AGM технологии.

Бесперебойное электроснабжение даже при полном отключении

Основные характеристики

• в комплекте — АКБ Восток PRO СК-1275;
• мощность — 500 Вт;
• форма сигнала — синусоида;
• напряжение мин/макс — 120/275 Вт;
• вес — 26 кг.

Плюсы

• встроена звуковая индикация режимов работы с кнопкой отключения;
• есть предохранитель от больших перепадов электричества;
• многофункциональный графический дисплей;
• защита от перегрева;
• работает даже при -20 градусов.

Минусы

«ревет» вентилятор при перегрузках.

ИБП Комплект Энергия Гарант 500 (пн-500)

Hiden Комплект HPS20-0312N-100

Hiden комплект HPS20-0312N-100. Настенный ИБП 1000 Вт, однофазный, линейно-интерактивный, с возможностью подключения внешних АКБ. Включает аккумулятор MNB MM100-12 (12 В, 100 Ач).

Удобный и самый производительный

Основные характеристики

• в комплекте — аккумулятор MNB MM100-12 (12, 100 Ач, 30 кг);
• мощность — 300 Вт;
• работа при полной загрузке — 210 мин (450 мин при 50% загрузке);
• форма сигнала — синусоида;
• разъемы — 2 шт.;
• напряжение мин/макс — 140/280 Вт;
• вес — 40 кг.

Плюсы

• длительный срок службы;
• качественный корпус;
• имеет информативный Жк-дисплей;
• есть защита от короткого замыкания и перегрузок.

Минусы

• евро розетка;
• тяжелый.

ИБП Hiden Комплект HPS20-0312N-100

Назначение ИБП для газового котла

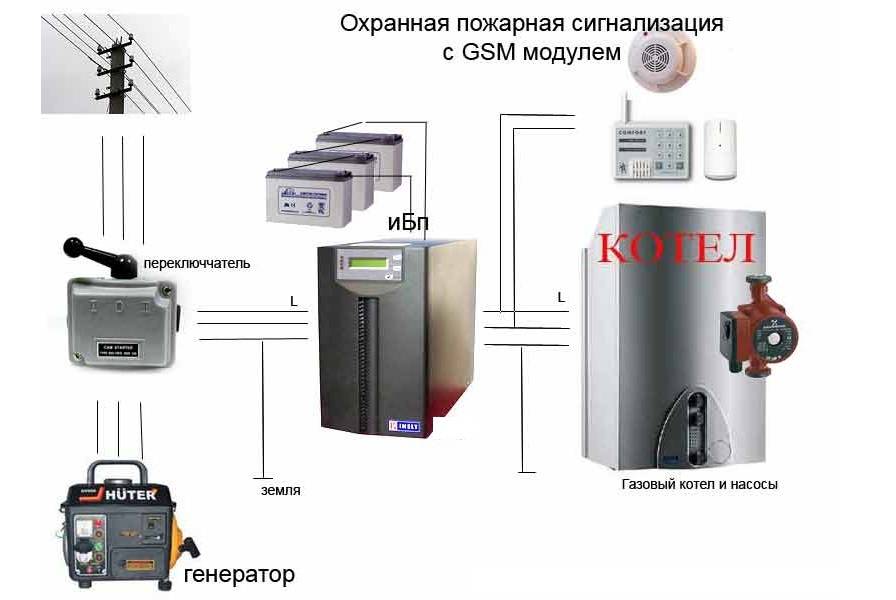

В случае временного отключения электроснабжения ИБП для котла отопления обеспечивает питание для его автоматики, электронных датчиков и клапанов. Если бесперебойника не будет, то агрегат просто перестанет работать.

В составе источника бесперебойного питания для газового котла есть следующие важные блоки:

1. Для корректной работы газового нагревателя установлен стабилизатор напряжения. Скачки напряжения в сети – не редкость для сельской местности. Перепады напряжения плохо сказываются на работе котла и его электроники. Стабилизатор можно докупить отдельно, если он не объединен с инвертором.
2. Для преобразования постоянного напряжения в 12 В, которое идет от аккумулятора, в его переменную разновидность в 220 В установлен инвертор.
3. В агрегат встраивается одна или несколько аккумуляторных батарей. Этот элемент во время подключения к сети накапливает заряд, а при перебоях с электроснабжением выступает в качестве источника питания для котла и другого оборудования в системе отопления.

Принцип работы бесперебойника очень прост. При подключении к сети он заряжает аккумуляторы. Когда появляются перебои с подачей тока, он дает питание на котел, чтобы тот не отключился. При возобновлении электроснабжения агрегат снова переходит в режим заряда аккумулятора.

Лучшие инверторы для котлов

МАП HYBRID 6 кВт

Если для вашей электрической сети характерны просадки входного напряжения, вызываемые ростом нагрузки, справиться с проблемой поможет инвертор гибридного типа. Лучшими в этой категории заслуженно считаются швейцарские Xtender, но в РФ ими торгует всего парочка дистрибьюторов, поэтому хороший инвертор для котла будем выбирать из числа предложений отечественных производителей. По нашему мнению, таковыми являются многофункциональные автономные преобразователи (МАП) HYBRID компании МикроАРТ, постольку они нормально работают даже с откровенно бюджетными генераторами. Имейте в виду, в отличие от инверторных ИБП, рассматриваемые устройства не стабилизируют входное напряжение. Зато, помимо его прямой трансляции на выход и преобразования энергии батарейного кабинета, они могут осуществлять подкачку сети, ограничивать потребляемую из нее мощность и легко интегрироваться с альтернативными источниками (солнечными панелями и/или ветрогенераторами).

Основные плюсы:

• гибкость и универсальность;
• четырехступенчатая система заряда аккумуляторов;
• сквозная нейтраль.

Минусы:

• нельзя использовать в сетях с «плавающим» напряжением без стабилизатора;
• может создавать локальные электромагнитные помехи;
• высокая цена.

ИБП с максимальным временем автономии и мощностью до 900Вт

Комплект ибп 1 кВт с АКБ для котла отопления. Настенный ИБП с хорошей перегрузочной способностью защитит от провалов напряжения нагрузку до 1000 Вт.

на котел и свет Stark 1000 INV с 100Ah АКБ комплект ибп для котла Eltena E1000lt+АКБ 100ahкомплект ибп для котла Eltena E1000lt+АКБ 150ah56 131 РВ корзину В корзине Оптимальный: Stark On-Line + 2х100Ah Leoch.Lanches L900 + 2х100Ah LeochКоролевский: Stark On-Line + 2х100Ah в боксе.Штиль SW1000L + 3х75АчСупер: Stark On-Line + 3х100Ah LeochСамый долгий: Stark On-Line + 2х150Ah Leoch. Lanches L900Pro + 3х100Ah LeochТяжеловес: Stark On-Line + 2х200Ah Leoch. Штиль SW1000L + 3х100Ач шкаф комплект ибп для котла Eltena E1000lt+3АКБ по 75ah шкаф комплект ибп для котла Eltena E1000lt+3АКБ по 100ah шкафИБП Stark 2kBa On-Line + 4х65Ah LeochЗадачу обеспечения электропитанием мощного котла или более чем на 8 часов решают ИБП с АКБ большим количеством высокоемких АКБ.Общее отличие представленных в этом разделе ИБП — мощность до 900 Вт, высокий зарядный ток для батарей (6-15 Ампер), принудительная вентиляция, есть эко режим, гибкие настройки, байпас. Это надежные и проверенные решения для средних и мощных котлов.

Пояснение к выбору модели:

• Лидер — модель Stark Country 1000 On-Line — работает от двух внешних батареи. Имеет гибкие настройки и мощное ЗУ. Все конфигурации с этим ИБП в каталоге комплекты Stark 1000.
• Модель Lanches L900Pro — работает от трех внешних АКБ. Благодаря шине 36v может работать на пределе своей мощности.
• Штиль SW1000L — монтируется на стену. Под него разработан Шкаф, в комплекте с ним вся система занимает минимум места!

Рейтинг 9 лучших ИБП для газовых котлов

Комплексный подход поможет принять правильное решение в процессе изучения актуальных предложений рынка. Как выбрать ИБП без ошибок станет ясно после ознакомления с официальной инструкцией производителя котла.

Некоторые модели (котлы Вайлант, Bosch Gaz 6000 и др.) рекомендуется подключать к нейтральному проводнику источника питания для стабильного функционирования датчика пламени.

В следующей таблице представлен рейтинг популярных моделей с ценами по состоянию на лето 2021 года.

1. Сибвольт ИБПС-12-300N.
2. Русэлт ИДП-1-1/1-1-220-Д.
3. Heloir/Sigma 1 KSL.
4. Бастион/Теплоком 50+.
5. Оптима 10-28.
6. РЕСАНТА УБП-10007.
7. Powercom INFINITY INF-5008.
8. SVEN RT-10009.
9. Штиль SW1000SL.

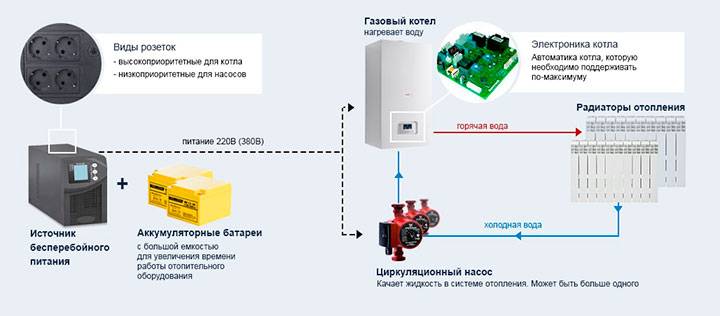

Устройство и принцип работы бесперебойников

Типовой бесперебойник для котла в хорошем варианте оснащения состоит из следующих функциональных блоков:

• стабилизатор на входе поддерживает номинальные электрические параметры, корректирует форму сигнала;
• выпрямителем выделяют постоянную составляющую для зарядки независимого источника питания;
• одну или несколько аккумуляторных батарей применяют для накопления электрической энергии;
• инвертор преобразует постоянное напряжение в переменное для подключения потребителей;
• реле в комплекте с электронной схемой управления используют для автоматизации рабочих режимов.

Принцип работы ИБП

Виды стабилизаторов напряжения и их характеристики

Прежде чем выбрать стабилизатор напряжения для газового котла, первостепенно надо ознакомиться с видами данных приборов, с особенностями их работы, оценить все достоинства и недостатки и определиться с наиболее подходящим для вас вариантом.

Виды стабилизаторов напряжения для котла

Дифференцируются стабилизаторы по различным критериям. Например, по принципу размещения: агрегаты бывают навесными (вешаются на стену) или напольными (размещаются на полу). Выпускаются стабилизаторы, которые работают от постоянного или переменного тока, однофазные или трехфазные. Но главный критерий, на основе которого происходит разделение данных агрегатов, — способ переключения обмоток.

Следовательно, исходя из данного принципа, выделяют следующие виды стабилизаторов напряжения, которое получили наибольшее распространение:

• релейные;
• электромеханические (сервоприводные);
• тиристорные (электронные);
• инверторные.

Релейные

В приборах такого типа, переключение обмоток вольтодобавочной катушки осуществляется при помощи реле. От того сколько обмоток используется будет зависеть точность стабилизации.

Релейный стабилизатор напряжения Suntek

Релейные стабилизаторы надежны и качественны, при этом недорогие и имеют следующие параметры:

• регулировка напряжения – ступенчатая;
• точность установки – 5-8%;
• номинальное входное напряжение – от 190 до 250 В.

Их явные достоинства в том, что:

• приборы не нуждаются в обслуживании;
• при изменении входного сигнала переключения совершаются с высокой скоростью;
• обладают быстрой реакцией;
• имеют низкую цену.

Главный недостаток: ступенчатое регулирование напряжения на выходе, что уменьшает срок применения релейных стабилизаторов.

Сервоприводные

Строение такого типа стабилизатора: катушка со встроенным электродвигателем, по обмоткам агрегата с помощью сервопривода осуществляется движение бегунка, функционируют они благодаря встроенным устройствам, обеспечивающим работу трансформатора.

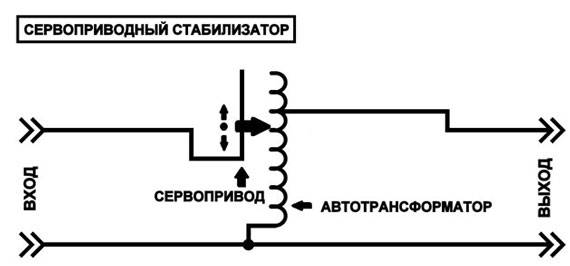

Как работает сервоприводный стабилизатор напряжения

Плюсы использования электромеханических стабилизаторов напряжения для газового котла:

• небольшой размер;
• приемлемая цена;
• высокое сохранение работоспособности при различных напряжениях, включая моменты возникновения скачков напряжения от 100 до 120 В.

Минусы:

• шумность;
• плохая надежность механики;
• непродолжительный срок эксплуатации.

Тиристорный стабилизатор Энергия Classic 9000

Тиристорные

Этот тип стабилизаторов характеризуется высоким быстродействием. Переключение обмоток осуществляется благодаря тиристорам — полупроводниковым ключам. В состав устройства входит контролер, который сравнивает эталонное напряжение 220 В со входным, и, в случае необходимости, корректирует его.

В работе электронных стабилизаторов можно выделить массу положительных моментов:

• бесшумность;
• долговечность;
• небольшой размер;
• экономичность потребления энергии.

Единственный недостаток — высокая стоимость.

Инверторные

Такой стабилизатор считается самым прогрессивным. Переменное напряжение проходит через фильтр, выпрямляется, определенная энергия запасается в конденсаторе. После чего происходит процесс преобразования постоянного тока в переменный.

Как работает инверторный стабилизатор

Сравним виды стабилизаторов в таблице.

Показатели	Релейные	Электронные	Электромеханические
Средний срок гарантии, лет	1	3-5	1
Время реакции, вольт в секунду	50	250	10
Диапазон напряжений, В	120-260	120-300	150-250
Регулировка U выхода	ступенька 20-25 вольт	ступенька 2-10 вольт	плавная регулировка
Точность стабилизации	5-8%	3-0,8%	2-3%
Защита от скачков, %	50	90	20
Срок службы, лет	3-5	10-15	1-5
Необходимость в обслуживании	не требует	не требует	1 раз в год

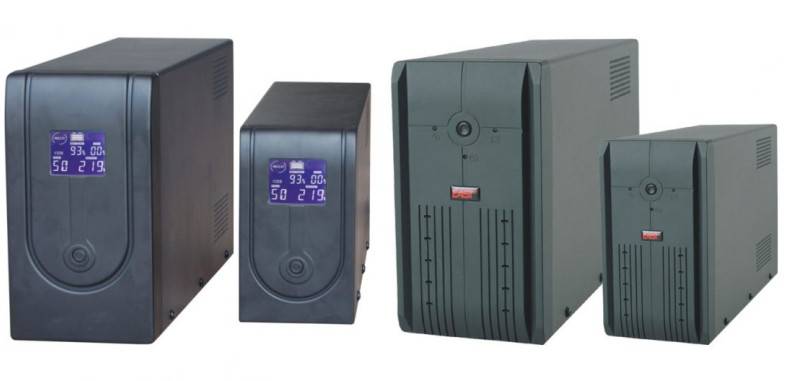

Как выбирать ИБП для газового котла

• аппараты типа off line;
• линейно-интерактивные ИБП;
• блоки непрерывного действия типа on line.

Принцип работы офлайн «бесперейбоника» простой – какое напряжение входит в блок, такое и выходит. Если сеть сильно падает, прибор использует энергию батареи. Онлайн-аппарат работает иначе: сначала входной ток выпрямляется, «загоняется» в строгие рамки – 220…230 В, 50 Гц, затем снова преобразуется в переменный и направляется потребителю. Линейно-интерактивный ИБП – это блок off line со встроенным стабилизатором.

ИБП, предназначенный для отопительного оборудования, должен выдавать правильный синусоидальный сигнал на выходе. Онлайн «бесперебойник» фирмы Luxeon соответствует этому требованиюКакой «бесперебойник» лучше выбрать для газового котла:

Для поддержания работы теплогенератора лучше всего подходят ИБП непрерывного действия (онлайн) с возможностью подключения внешних аккумуляторов. Приборы off line не годятся. Если мощность потребления не превышает 0.5 кВт, а продолжительность отключения – 1 час, подойдет линейно-интерактивный блок со встроенной батареей

Резервный источник должен давать на выходе чистую синусоиду, это важно для нормальной работы электродвигателей насосов. ИБП для бытовой техники или компьютеров не подойдут для котлов, поскольку выдают так называемую аппроксимированную синусоиду или квазисинусоиду

Чтобы не покупать отдельный стабилизатор, выбирайте аппарат, способный сгладить перепады напряжения в электросети. Существуют модели, выравнивающие напряжение в широком диапазоне – от 120 до 300 вольт, правда, такие ИБП стоят дороже обычных. При использовании генератора нужно стабилизировать не только напряжение, но и частоту тока. Здесь нужен «бесперебойник» типа онлайн с инвертором, другие использовать бессмысленно. Импортные настенные котлы нередко чувствительны к расположению фазы. Если вставить вилку в розетку неправильно, агрегат уходит в ошибку. Для такого отопителя присматривайте блок питания со сквозным «нулем».

Ступенчатая и аппроксимированная форма выходного сигнала не подходит для отопительной техникиРазъяснение по поводу компьютерных ИБП. Аппроксимированная синусоида на выходе таких аппаратов хорошо воспринимается электроникой, а вот асинхронные двигатели насосов сильно греются, гудят и быстро выходят из строя. Вот почему необходим «бесперебойник» с правильной синусоидой.

Новый блок резервного питания лучше сразу проверить. Подключите аппарат к газовому котлу согласно инструкции и попробуйте запустить агрегат в режим отопления. Если автоматический розжиг не сработает, блок нужно менять на другую модель.

Бытовой ИБП для твердотопливного котла выбирается аналогичным образом – определяется мощность электроустановок и контроллера, качество электроснабжения и длительность автономного режима. Дальше следуйте нашим советам или рекомендациям, озвученным на видео:

Расчет мощности и времени автономной работы

Какой мощности следует выбрать ИБП для котельной? Расчет здесь не замысловатый.

Просто сложите мощности всех электроприборов, которые будут подключаться через него, и умножьте на два. Если есть глубинный насос, то на три — с учетом его пусковых токов.

Данные можно взять из паспорта или инструкции по эксплуатации, либо посмотреть непосредственно на корпусах изделий.

Например, для котельной где установлено 3 насоса по 90Вт и сам котел в 135Вт подойдет инвертор от 0,8 до 1,0кВт. При меньшей мощности будут перегреваться полевые ключи (транзисторы).

Если сумма всех электроприборов превышает мощность выбранной вами модели, вдруг вы захотите запитать какие либо бытовые приборы, лампочки, то изначально учитывайте и их, а не только котельное оборудование.

Здесь уже мощность может варьироваться от 1 до 5кВт.

А как долго будет работать выбранный ИБП в автономном режиме? Здесь все зависит от аккумуляторов. Вот таблица с характеристиками емкости батарей и подключаемой нагрузки:

Из нее наглядно видно в часах и минутах, насколько времени хватит вашего бесперебойника, для независимой работы от сети.

Лучшие модели

Чтобы вам было проще выбрать подходящий агрегат, приводим рейтинг лучших ИБП:

• Самым лучшим по праву считается источник питания непрерывного действия с внешним аккумулятором на 50 Ач. Этот агрегат обеспечивает автономную деятельность нагревателя в течение от 3 до 5 часов. К таким бесперебойникам можно отнести следующие модели: LogicPower тип LPY-WPSW-1000VA, ИБП от производителя Legrand DAKER модификация DK1kVA, агрегат Delta Amplon серия N1K, также в эту категорию входит батарея CyberPower разновидность OLS1000E, ИБП Luxeon серия UPS-1000LE.
• Второе место занимают батареи линейно-интерактивного типа, которые обеспечивают плавную синусоиду на выходе, могут функционировать при любом напряжении. К этим агрегатам должен подключаться внешний аккумулятор. Они стоят примерно 100 долларов (650 руб.). Аккумуляторы этих ИБП обеспечивают автономную работу нагревателя на протяжении максимум 20 минут. Хорошо себя зарекомендовали в этой категории следующие бесперебойники: модель Luxeon тип UPS-1000ZY, агрегат APC SmartUPS модификация XL 1000VA, ИБП REALEL HOME серия UPS-1000, батарея PowerWalker модель VI 1000PSW и бесперебойник LogicPower серия LPY-BPSW-800.
• Последнее место занимают устройства резервного типа с непостоянной синусоидой, небольшим по емкости аккумулятором и небольшой мощностью. Емкости аккумулятора должно хватать максимум на полчаса автономной работы нагревателя. Данные модели не защищают нагревательное оборудование от скачков напряжения. В этой категории можно назвать следующие популярные устройства: ИБП SVEN модификация Pro+ 400, агрегат Mustek PowerMust модель 424EG, батарея Powercom серия WOW-500U, бесперебойник CyberPower Value разновидность 500EI и агрегат FSP DP серия 450VA.

Лучшие источники бесперебойного питания с двойным преобразованием

Источник бесперебойного питания (ИБП)

ИБП обеспечивает стабилизацию напряжения и питание от аккумулятора/-ов (АКБ), когда отключается электричество, например при обрыве проводов и других авариях. Наиболее распространены два вида ИБП: линейно-интерактивные и онлайн.

Линейно-интерактивные ИБП (Line-interactive) со встроенным стабилизатором, при наличии сетевого напряжения (даже значительно пониженного), в отличии от онлайн-ИБП, стабилизируют напряжение не задействуя АКБ, экономя их ресурс и значительно продлевая срок службы аккумуляторов. Прибор не требователен к частоте питающего напряжения (допускает отклонение ±10% без перехода на АКБ) и может, в отличии от онлайн-ИБП, питаться от обычного бюджетного генератора без электронного управления частотой (как вариант).

Онлайн ИБП

Стоит уточнить, что бережливое отношение к АКБ со стороны линейно-интерактивных и постоянная работа через батареи онлайн-ИБП не означает, что во втором случае придется менять аккумуляторы каждый год. Примерный срок службы АКБ в первом случае ~8-12 лет, в зависимости от интенсивности эксплуатации, во втором ~5-7 лет.

Энергия ИБП Pro 80019 000 руб.

Рис.3. Внешне Энергия ИБП Pro 800 похож на стабилизатор напряжения, но для функционирования нужен, как минимум один аккумулятор на 12 В.

Рис.4. Для работы ИБП Штиль SW1000L нужен модуль с батареями внутри (справа), на заводе в данный модуль уже установлено 6 небольших АКБ по 9 А·ч.

Рис.5. ИБП Штиль Штиль SW1000SL уже оснащен 3-мя АКБ по 9 А·ч, они установлены в корпусе прибора (совокупная емкость АКБ дает возможность автономной работы котла до 1,5 часов).

Почему не подходят компьютерные ИБП / UPS

Примечание 3. Обычные (компьютерные) ИБП не подходят для работы с газовыми котлами по двум причинам: ёмкость их встроенных аккумуляторов, чаще всего, рассчитана лишь на 10-15 мин. автономной работы (чего явно недостаточно). А выходное напряжение имеет форму «модифицированной синусоиды», что вызывает сбои в работе котлов и отрицательно сказывается на работе циркуляционных насосов системы отопления. Поэтому, для котлов используются комплекты ИБП, состоящие из инвертора и внешнего аккумулятора (-ов). Инверторы обладают чистой синусоидой, а внешние аккумуляторы можно выбирать любой емкости, исходя из необходимого времени автономной работы.

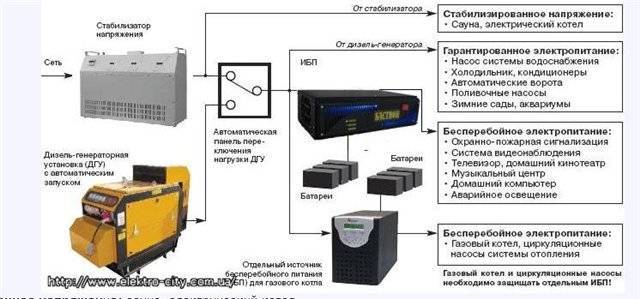

ИБП или генератор – что лучше?

Источник бесперебойного питания и генератор имеют различные характеристики и подходят для разных ситуаций. В таблице мы предлагаем рассмотреть особенности, которые помогут вам определить, что лучше выбрать в вашем конкретном случае:

Вид устройства	Преимущества	Недостатки
Источник Бесперебойного Питания	Подходит для устройств с небольшим потреблением энергии, как в вашем случае с отоплением. Мгновенное переключение на батареи обеспечивает непрерывность питания и защиту от сбоев в сети. Обеспечивает чистое синусоидальное напряжение, подходящее для всех видов нагрузок. Компактен и не требует большого пространства.	Ограниченная автономность работы (обычно несколько минут до часа, в зависимости от нагрузки). Цена может быть выше в сравнении с генератором, особенно для больших мощностей.
Генератор	Предоставляет долгосрочное бесперебойное питание, особенно для больших нагрузок. Подходит для длительных перерывов в электроснабжении. Самостоятельно генерирует электроэнергию. Может питать не только отопление, но и другие бытовые устройства.	Требует топливо (бензин, дизель, газ) и постоянное обслуживание. Больше по размеру и более шумный, чем ИБП. Начальные затраты на покупку и установку могут быть выше. Ваш выбор зависит от ваших потребностей. Если вам нужно обеспечить кратковременное бесперебойное питание для отопления и других устройств с небольшой мощностью, ИБП может быть лучшим вариантом. Если же требуется долгосрочная автономность и питание для более крупных нагрузок, генератор может быть более подходящим.

Обзор популярных моделей

Какой фирмы источник лучше покупать? Подбор проводится на основе характеристик и отзывов пользователей. Представляем рейтинг востребованных у потребителей моделей.

«Штиль АБП-200Т»

Модель относится к типу online, оснащается внешним аккумулятором. Частота напряжения — 50 Гц. Подходит для котлов, насосов, охранных сигнализаций. Емкость 17 Ач позволяет устройству поддерживать питание до 1 ч 15 мин. В комплекте идет кронштейн для навешивания на стену. Помимо этого есть инвертор на 24 В, зарядка, блок управления и коммутации. Подключается к сети евровилкой, имеет автоматический предохранитель для защиты от замыкания.

Стоимость — от 16 000 рублей.

Владислав

Долго подбирал ИБП для оборудования «Бакси». Остановился на приборе «Штиль» из-за подходящей емкости и стоимости. Дополнительно подсоединил несколько батарей. Уже год как все исправно работает. При отключении электричества «Штиль» быстро срабатывает и поддерживает котел включенным.

«Теплоком»

Изделие от компании «Бастион» включает две батареи. Время работы зависит от емкости, может быть продолжительностью до нескольких суток. В этом случае каждая АКБ по 12 В. Емкость составляет 40–200 Ач. Мощность в зависимости от модели 450–600 Вт. «Теплоком» обеспечивает стабильной синусоидой, его корпус располагается на стене в четырех положениях. На панели расположены индикаторы режимов.

Цена — от 5 000 рублей.

Павел

После раздумий, как быть: покупать газовую технику с бесперебойником или выбрать энергонезависимый прибор, остановился на первом варианте. К модели «Протерм» выбрал источник от фирмы «Бастион». К нему в комплекте шли зарядные батареи. Единственный недостаток устройства — это шумное вращение вентилятора.

Luxeon UPS 500

Автономный ИБП совмещает в себе несколько устройств: стабилизатор, аккумуляторы, сетевой фильтр и блок защиты. Мощность составляет 0,5–1,5 кВт. Батарея заряжается до 10 А. Работу Luxeon UPS 500 контролирует электронный микропроцессор. Диапазон вырабатываемой синусоиды от 100 до 280 В. Встроен вентилятор для защиты от перегрева. Большой ЖК-дисплей отображает все установки и текущие режимы.

Стоимость — от 6 000 рублей.

Олег

После частых перебоев со светом задумался о покупке бесперебойного источника. Искал вариант со стабилизатором, чтобы защищал детали от резких скачков в сети. Luxeon UPS 500 пользуюсь уже три месяца, никаких нареканий. Одно неудобно — ручной запуск после отключения. А так, покупкой доволен.

Устанавливать дополнительный источник питания или нет, решать вам. Учитывайте частотность отключений электроэнергии в вашем доме. Если это происходит регулярно, тогда ИБП необходим не только для поддержания постоянной температуры в помещении, но и для сохранности техники.
