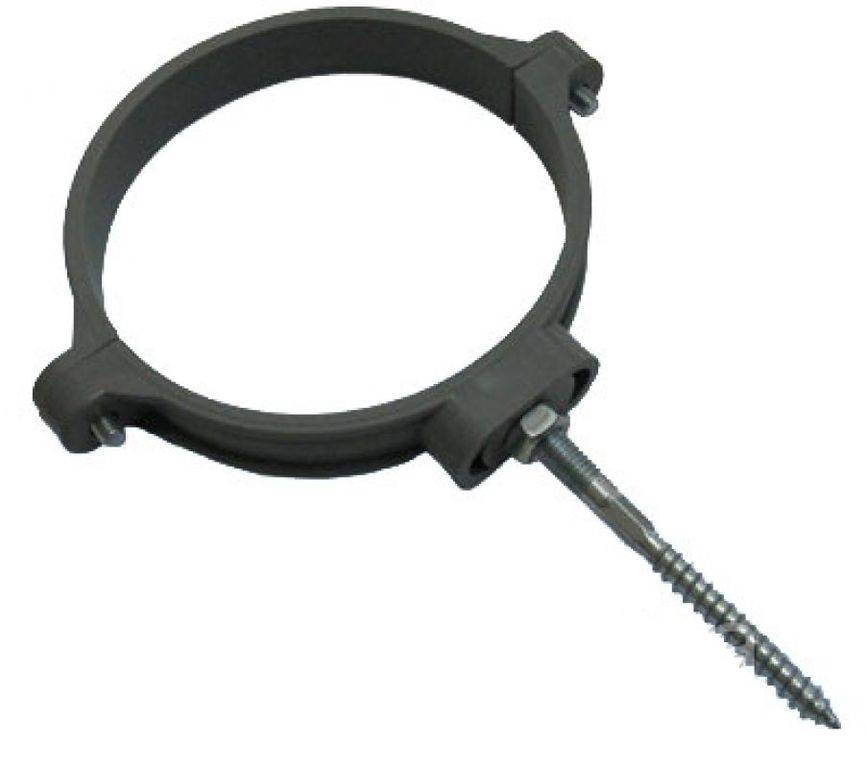

Крепление чугунных канализационных труб при помощи хомута

Удаление чугунной трубы

Демонтаж стояка начинается с удаления , располагающейся между тройником и потолком. Вначале сверху секции делается кольцеобразный зазор. Для этого на расстоянии 12-16 см от потолка с помощью болгарки в трубе делается пропил с остатком стенки порядка 3-5 см.

Неполный разрез нужен для исключения заклинивания инструмента при возможной вертикальной подвижке колонны. Затем, отступив 9-13 см вниз, делается аналогичный пропил, параллельный первому. Кольцо между пропилами аккуратно выбивается молотком или с помощью клиньев.

Следующий шаг — распиливание чугунной секции снизу. Для его осуществления неполный пропил болгаркой производится на высоте 50-70 см от верхнего раструба тройника. Снимаются хомуты, крепящие секцию к стене (их можно просто срезать болгаркой). Труба путем раскачивания или ударов молотком ломается в месте неполного пропила и извлекается из колонны.

Демонтаж тройника

Самой ответственной операцией всего демонтажа старой канализации является извлечение тройника из раструба нижней секции стояка

Как отмечалось, есть важное условие: нельзя повреждать этот раструб. Наиболее простые варианты демонтажа применяются при заливке места стыка цементным раствором

Вначале предпринимается попытка разъединения путем расшатывания.

В отверстие остатка трубы помещается лом, с его помощью создаются изгибающие усилия в разных направлениях. Чаще всего такое расшатывание разрушает цементную связку, и тройник удается извлечь из нижнего раструба. При разрушении стыка следует устранять попадание крупных цементных кусков внутрь трубы, то есть цемент отверткой или стамеской извлекается из раструба.

Если расшатывание не привело к положительному результату, то придется применить более трудоемкий способ: цементная масса разрушается при помощи стамески и молотка

С учетом хрупкости чугуна, такую процедуру следует проводить очень осторожно, а ударное усилие прикладывать подальше от стенок раструба. Цель — обеспечить зазор между трубой тройника и раструбными стенками

По мере откалывания цементных кусочков они сразу удаляются из зоны стыка.

Самый сложный способ демонтажа приходится использовать при серной заливке стыка. Такой состав очень прочный и не поддается вышеописанным методам разрушения. В этом случае чаще всего применяется разогрев участка соединения с помощью газовой горелки или паяльной лампы. Работы проводят два человека. Один рабочий разогревает стык, а другой — расшатывает тройник.

При расплавлении массы тройник легко извлекается из раструба

Такие работы проходят при выделении очень вредных газов, а значит необходимо соблюдать меры предосторожности (респиратор и защитные очки)

Наконец, могут возникнуть крайние обстоятельства, когда извлечь тройник из нижней секции не удается никаким способом (невозможно использовать разогрев, особо прочная заливка и другие нестандартные ситуации). В этом случае применяется самый нежелательный вариант — тройник срезается на высоте порядка 5-6 см от раструба. Торец остатка трубы тщательно выравнивается, а в последующем при монтаже пластиковых труб придется использовать соединительную муфту.

Если задумана установка новых пластиковых канализационных труб, то невозможно обойтись без достаточно трудоемкого демонтажа старой чугунной канализации. Этот процесс может вызвать ряд сложностей, поэтому следует заранее готовиться к решению возникающих проблем.

Для демонтажа старой канализации понадобятся следующие инструменты:

• Газовая горелка или паяльная лампа;
• Зубило;
• Болгарка;
• Противогаз.

Первым делом, перед тем, как демонтировать чугунную канализацию, необходимо убедиться, что трубы «посажены» на серу. Для этого следует отколупать кусочек герметика и поджечь его, если это сера, то она будет гореть ровным, синим пламенем. Также появится характерный запах, который ни с чем не спутать. Далее зубилом разбиваются трубы, при этом оставляется только узел, который подключается к стояку. Если есть такая возможность, то желательно срезать чугун по максимуму, чтобы освободить путь к соединению.

Трубы разогреваются, чтобы сера перешла в жидкое состояние. Делается это открытым огнем паяльной лампы или горелки. В зависимости от особенности канализации, весь процесс может занять более трех часов. Примечание! Для большего удобства лучше выполнять работу вдвоем: один человек разогревает трубы, а второй удаляет их.

Очистив все соединения от серы, расшатываем чугунный канализационный тройник. Если вся сера вытекла, то сделать это будет просто. Далее удаляются все остатки серы, и тройник оставляется для остывания. На это уйдет порядка часа, после чего можно будет начинать монтаж новых труб.

Технические характеристики пластиковых хомутов

Пластиковые варианты уступают в прочности стальным, но обладают повышенной эластичностью и способностью выдерживать высокую вибрацию. Пригодны для создания подвижных опор, могут использоваться для фиксации каналов к стене, потолку или полу.

Главная характеристика пластиковых хомутов — диаметр кольца крепежа. Наибольший диаметр пластиковой модели позволяет работать с отводами сечением 110 мм

Важно помнить, что внутреннее сечение пластикового крепежного элемента должен быть равным или быть чуть меньше наружного диаметра трубы

Основные параметры по конструкции и размерам полимерных хомутов изложены в ГОСТ 17679-80.

Соединение чугунных труб

1. Часть трубы без раструба вставляется в раструб устанавливаемой трубы.
2. Между частью, которая помещена в раструб, и краями раструба имеется зазор, который следует уплотнить посредством пакли. Это делается следующим образом: в раструб забивается намотанная на трубу пакля деревянной лопаткой, по которой ударяют молотком. При этом следует внимательно следить за тем, чтобы пакля не оказалась в трубе при зачеканивании, так как это может стать причиной засорения.
3. Зачеканивание прекращается, когда уплотнителем заполнено 2/3 всего раструба.
4. Конечная часть раструба заполняется уплотнителем, который не обработан никакими пропитками, так как пропитки могут стать причиной снижения качества сцепления с цементом.
5. Теперь следует заполнить раструб цементным раствором. Для этого лучше использовать цемент марки М300 или М400. Соотношение воды и цемента должно быть 1:9.
6. Теперь цемент тщательно утрамбовывается в раструбе, а поверх него укладывается тряпка, смоченная водой. Это предотвратит образование трещин во время высыхания раствора.

Когда осуществляется монтаж канализации из чугуна, надо обеспечить герметичность стыков. Герметизация соединения трубы может осуществляться не только цементным раствором, но и силиконовым герметиком или смесью асбестоцемента. Такая смесь состоит из двух частей цемента и одной части асбестоцементного волокна, который следует развести водой до такой кондиции, когда смесь будет напоминать густое тесто.

1 Установка канализационных труб своими руками – вертикальная часть системы

Канализационная сеть внутри жилого дома предназначена для отвода от бытовой техники (посудомоечные, стиральные, сушильные агрегаты) и санитарно-технических устройств сточных вод, которые доставляются к очистным локальным либо центральным сетям. Такая внутридомовая система сооружается в соответствии с Санитарными нормами и правилами 1985 года 2.04.01 по заранее разработанному проекту. В нем учитывается то, каким образом располагается бытовая и санитарная техника в жилых помещениях.

Специалисты условно подразделяют внутридомовую сеть канализации на два вида:

• горизонтальная часть;
• вертикальная часть.

Под вертикальным участком понимают основной стояк (в частном доме в большинстве случаев он один), к которому осуществляется подвод горизонтальных элементов трубопровода, отводящих стоки от сантехустановок. В многоэтажных жилых зданиях таких стояков может быть несколько (как правило, по одному на каждый подъезд высотки). Для частного домостроения сечение основного стояка выбирают не менее 110 мм.

В принципе, можно смонтировать и вертикальный участок меньшего диаметра, но при условии, что ни одна из горизонтальных труб не будет иметь большее, чем он сечение. Правила монтажа канализационных труб требуют, кроме того, установки вентиляции на стояк. Делается это посредством вывода на крышу либо на чердачное помещение верхнего конца вертикальной трубы и частичного его перекрытия с целью защиты трубопровода от природных осадков и мусора

Обратите внимание – вывод вертикальной части системы на чердаке должен быть удален от ближайшего окна в доме на 4 и более метров

Как правильно выполняется монтаж

Стыковка пластиковых изделий не вызывает никаких затруднений. Соединение деталей должно быть надежным и герметичным, чтобы система канализации прослужила не один десяток лет. Для этого применяются несколько видов уплотнительных прокладок, которые подразделяются на следующие группы:

• одноперьевые;
• двухперьевые;
• оборудованные пластиковым кольцом.

Новички считают, что подобные элементы не обязательны к установке. Когда трубы оснащены одноперьевыми резинками, их сборка проходит легко, даже специальной смазки не требуется. А вот детали, оборудованные двухперьевыми прокладками или имеющие пластиковое кольцо, собрать довольно сложно. Это и становится причиной игнорирования монтажа прокладок.

От того, насколько правильно установлена в раструб уплотняющая деталь, зависит работа всей системы. Не допускается даже малейшего перекоса. Во избежание протечек деформированную резину нужно сразу заменить другой, абсолютно ровной.

Для улучшения скольжения прокладок можно воспользоваться любым средством:

• мылом;
• моющим раствором;
• «Вазелином».

Но при этом нужно учитывать свойства материала и его реакцию на смазку, ведь неправильно подобранное вязкое вещество может стать причиной затвердевания резины спустя несколько месяцев.

Твердый уплотнитель не способен удержать потоки воды. Стыки начнут подтекать. Применяя моющее средство, необходимо проверить, нет ли в его составе агрессивных веществ, разрушающих уплотнитель. Мыло же не оказывает сильного воздействия на резину, однако оно создает пленку, которая с течением времени начинает разрушаться, что в свою очередь провоцирует появление засора. В связи с этим рекомендуется пользоваться только специальной смазкой, в составе которой имеется силикон.

Самая большая проблема, которую приходится решать, – это создание ровной поверхности торцов. Заводское изделие обязательно имеет на конце специальную фаску, которая облегчает стыковку деталей. Когда труба подгоняется, этот элемент срезается. Следовательно, его приходится делать заново своими руками.

Для этого конец трубы обтачивается болгаркой. Добиться идеальной гладкости не удается, поверхность фаски становится шершавой. Собирать такие изделия непросто, но качество соединения от этого не страдает.

От того, насколько хорошо было выполнено крепление трубопровода, зависит качество всей сборки. В противном случае герметичность стыка будет нарушена, в результате чего может появиться протечка или образоваться контруклон. Подобная ситуация способна спровоцировать появление засора.

Цилиндрические конструкции крепятся с шагом 1 метр возле каждого раструба.

Работа с полипропиленовыми трубами

По нормативам рекомендуется использовать крепеж скользящего типа. Здесь должна быть соблюдена возможность теплового расширения магистрали, при этом фиксирующий элемент продолжает выполнять свою роль. Соответствуют этому требованию пластиковые клипсы и хомуты.

Рекомендации по проведению монтажных работ выглядят так:

• рабочая температура свыше +5 градусов по Цельсию;
• диаметр каналов по наружной стенке от 16 до 32 мм;
• радиус сгибания трубы менее 8-ми кратного диаметра изделия (выполняется при более +15 градусах по Цельсию);
• в местах пересечения каналов устанавливается фиксатор для формирования перекрещивания;
• уклон магистрали соблюдается на 0,5 %.

В таблице представлена информация о расстоянии между креплениями полипропиленовых труб в горизонтальном направлении в зависимости от их диаметра и температурного режима эксплуатации. Если нужно выполнить вертикальную установку, то табличные данные умножаются на 1,3.

Диаметр (в мм)	Расстояние при градусах по Цельсию (в см)
20	30	40	50	90	70
PN 10
16	75	70	70	65	65	55
20	80	75	70	70	65	60
25	85	85	85	80	75	70
32	100	95	95	90	85	75
40	110	110	105	100	95	85
50	125	120	115	110	105	90
63	140	135	130	125	120	105
75	155	150	154	135	130	115
90	165	165	155	150	145	125
110	185	180	175	165	160	140
PN 16
16	80	75	75	70	70	60
20	90	80	80	80	70	65
25	95	95	95	90	80	75
32	110	105	105	100	95	80
40	120	120	115	100	105	95
50	135	130	125	120	115	100
63	155	150	145	135	130	115
75	170	165	160	150	145	125
90	180	180	170	165	160	135
110	200	195	190	180	175	165
PN 20
16	90	85	85	80	80	65
20	95	90	85	85	80	70
25	100	100	100	95	90	85
32	120	115	115	110	100	90
40	130	130	125	120	115	100
50	150	160	140	130	125	110
63	170	180	155	150	145	125
75	185	180	175	160	155	140
90	200	200	185	180	175	150
110	220	215	210	195	190	165

Крепеж для армированных полипропиленовых труб STABI PN 20 к стене устанавливается без учета температурного режима.

Диаметр (в мм)	Расстояние (в см)
16	110
20	120
25	140
32	145
40	150
50	155
63	165
75	170
90	190
110	205

Устанавливают фиксаторы также в следующих местах:

• поворот или разветвитель – на каждом патрубке;
• трубная арматура – с двух сторон;
• прямое соединение – между деталями или по бокам с оцентровкой посредством дополнительного кронштейна или иной планки.

Сдвоенное крепление на одном кронштейне Источник fischer24.ru Для устройства водопроводной и отопительной системы из полимерных труб применяются пластиковые клипсы. Для гибких каналов, коммуникаций с высоким давлением можно использовать изделия с дополнительным фиксатором для замыкания кольца. Если выполнить крепление полипропиленовых труб к стене с превышением рекомендуемого расстояния, то со временем произойдет провисание магистрали.

Технология крепления труб к стене

Работы по закреплению труб к стене предполагают наличие у вас материалов:

• трубы и подходящие к ним фасонные изделия (фитинги, переходы, муфты и т. д.);
• хомуты для крепления труб;
• опоры;
• кронштейны;
• крепежные изделия;
• необходимое оборудование и инструмент.

Монтаж труб к стене выполняется следующим образом:

1. Если трубопровод прокладывается в отапливаемом помещении, исключены перепады температур при его эксплуатации. Это значит, что можно использовать неподвижные опоры, когда трубы статичны и не перемещаются относительно своей оси. Крепления осуществляются в местах изгибов, ответвлений и закрепления арматуры.
2. Подвижные опоры применяются для того, чтобы компенсировать температурное расширение труб. С их помощью трубопровод может расширяться или сжиматься под воздействием различных температур, но отклониться от магистрали у него возможности не будет.
3. На стены наносится разметка – ось крепления труб. Опоры определенного диаметра фиксируются по обозначенной линии. При этом используются саморезы или дюбель-гвозди – смотря какие у Вас стены. Если нужно монтировать трубы с отступом от стен, воспользуйтесь кронштейнами. Когда все крепления готовы, можете прокладывать трубы.

Крепление канализационного стояка к стене

4. Труба вставляется в опору, а хомут крепежный для труб закрепляет ее в этом положении. Как правило, хомуты для крепления трубопроводов имеют резиновую прокладку, призванную снизить шумы, вибрацию, компенсировать линейное расширение труб. Хомут трубный крепится к конструкции посредством шпильки из металла.
5. Шаг крепления труб к стене определяется исходя из материала изготовления трубы: полипропиленовые закрепляют с интервалом в 2 м, а металлопластиковые или металлические – чаще.
6. Самым удачным решением является прокладывание трубопровода в специально подготовленные штробы или каналы. Такой вариант укладки обеспечивает надежную фиксацию и повышает изоляцию труб.
7. Канализационные трубы монтируются с уклоном 2 см на каждый погонный метр трубопровода.

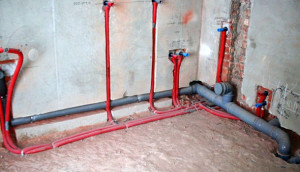

Готовый результат

Совет от профессионала:

При сооружении поворотов учтите, что угол в 90 повышает вероятность образования засоров в трубах. Целесообразно предварительно разработать проект трубопровода и наметить на стенах ось.

Варианты крепления на стены из разных материалов

От накопительного водонагревателя даже с баком емкостью 100 л нагрузка на бетон не страшна. Такая стена считается идеальной опорой. Как закрепить нагреватель воды большого объема к элементам конструкции здания из других материалов, сейчас постараемся выяснить.

Пенобетон

Сначала разберемся, как крепится накопительный нагреватель на пенобетон. Легкие модели с емкостью бака 50 л выдержат нейлоновые дюбели спиральной формы. Для тяжелых бойлеров, рассчитанных на 80 и 100 л, понадобится стальной крепеж:

• Как вариант, подойдет крепежная пластина, зафиксированная длинными стальными дюбелями. Лучше шпильки с резьбой пропустить сквозь стену и через подкладку широких шайб затянуть гайками.
• Для стен из пенобетона выпускают специальные анкера, но они не всегда выдерживают большую нагрузку.
• Аккуратно и прочно в стене сидят химические или, как их называют, клеевые анкера.

Из всех вариантов – третий более приемлем. Несмотря на такое название, клеевой состав экологически чистый и устойчив к перепадам температуры.

Для крепления химического анкера в стене высверливают отверстие. Сверло ставят под углом, проворачивая по оси. В итоге внутри пенобетона получается ниша как карман, шириной больше от входного отверстия. Углубление заполняют клеем, а затем вводят сам анкер. После застывания получается конусообразная твердая пробка, которую вырвать получится только с большим куском пенобетонной стены.

Способы фиксации и преимущества креплений

Крепежные элементы для полипропиленовых труб небольшого диаметра выполняются из того же материала и обладают соответствующими физическими характеристиками.Если требуется зафиксировать на стене трубопровод большего сечения, используются металлические изделия.

Существует всего два основных вида креплений – это хомуты и клипсы, обеспечивающие при соблюдении правил установки надежную фиксацию конструкции.

Монтаж с помощью клипс

Полипропиленовые клипсы – оптимальный вариант для монтажа отопительной или водопроводной системы из труб небольшого диаметра. Эти крепежные элементы отличаются термостойкостью и прочностью, а процесс фиксации трубопровода не занимает много времени.

К преимуществам такого типа крепления относятся:

• Не нужно приобретать специальные инструменты. Достаточно иметь перфоратор, шуруповерт или отвертку, молоток и измерительные инструменты (уровень, рулетку).
• Гарантирована прочность системы, без провисаний участков трубы и протечек. Однако этот пункт реализуется только при соблюдении размеров шага между отдельными креплениями.
• Готовая конструкция выглядит эстетично: после окончательной сборки нет надобности скрывать ее.
• Есть возможность установить параллельные, расположенные рядом, трубы при помощи специальной двойной клипсы.
• Трубопровод не только быстро собирается, но и демонтируется моментально. Для этого не нужны инструменты – достаточно просто вынуть трубу из крепления.

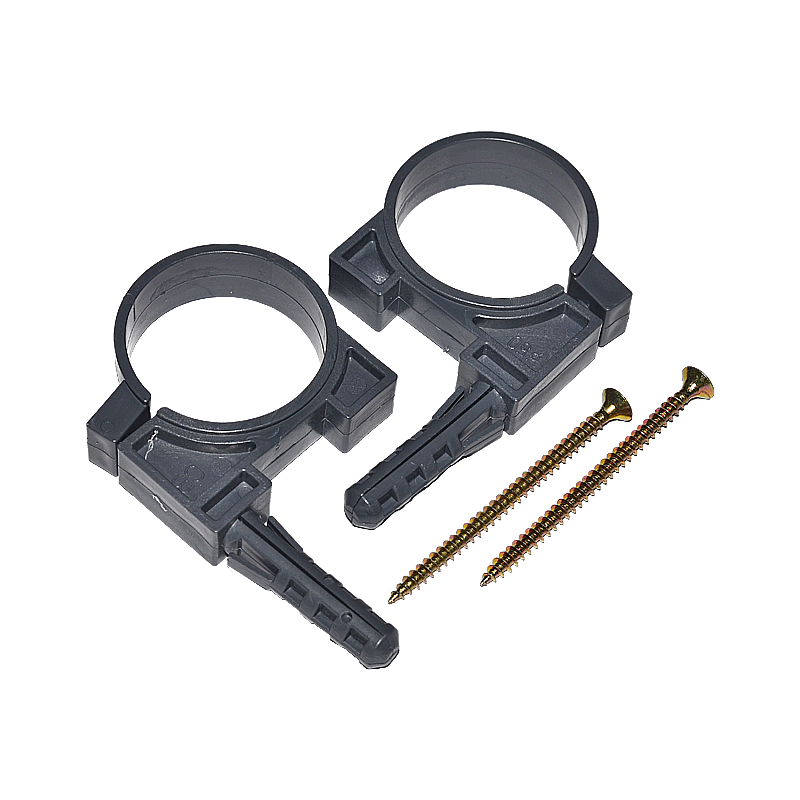

Хомуты для монтажа

Хомут – пластиковая или металлическая конструкция из полуколец с винтовой стяжкой, к поверхности крепится с помощью дюбелей. Эта разновидность крепежа предназначена для труб большого диаметра, так как может выдерживать значительный вес. При монтаже трубопровода возможны два варианта его фиксации хомутами:

• Плавающая, когда при стяжке полуколец между ними и трубой остается небольшой зазор. Неплотное крепление обеспечивает возможность движения, что актуально для отопительных конструкций и горячего водоснабжения. Деформации возникают при расширении или сжатии материала из-за температурных скачков. Диаметр хомута при этом подбирается несколько больший, чем внешнее сечение трубы.
• Жесткая – осуществляется максимально плотным стягиванием полуколец при закручивании болтов. Такое крепление необходимо для исключения подвижности в районе раструбов трубопровода (точки фиксации выполняются ниже).

Рекомендуем ознакомиться: Почему по-прежнему популярны чугунные канализационные трубы

Виды креплений для канализации

Страховочный хомут для заглушки канализации

При проведении сантехнических работ применяют следующие типы крепежных элементов для фиксации сетей канализации:

• Обжимные. Ими можно закрепить и сделать обжим в местах соединения трубных отрезков и фитинговых элементов для повышения герметичности состыкованных узлов.
• Направляющие. Применяют при позиционировании канализационного трубопровода относительно несущего основания. Это скорее маркеры, чем детали крепления.
• Опорные. Нужны для закрепления магистрали на стенке. Подобные фиксирующие детали оборудованы прокладками из резины, компенсирующими вибрацию и линейную деформацию.
• Предохранительные. Устанавливают на трудных участках, которые требуют дополнительной фиксации.

Производятся также противопожарные хомуты. Их применяют, если стояк и сам трубопровод выполнены из полимерных материалов. В случае пожара такая муфта предотвратит распространения огня и дыма по магистрали или через отверстие в плите.

Фиксирующие элементы изготавливают из стали и пластика. Оба вида довольно просты и удобны в ходе установки.

Выбирая, какие хомуты приобрести – из пластика либо металла, – обратите внимание на эстетику помещения, где будет располагаться канализационный трубопровод

Это важно, если он проводится открытым способом и не скрыт внутри интерьерных конструкций либо стен. Крепления из ПВХ внешне более привлекательны и малозаметны. Крепления из ПВХ внешне более привлекательны и малозаметны

Крепления из ПВХ внешне более привлекательны и малозаметны.

Изделия из стали с уплотнителем из резины обладают большей жесткостью, поэтому применяются для закрепления тяжелых магистралей. Установленная в них прокладка обеспечивает мягкую плотную стыковку и защищает трубопровод от преждевременного износа в местах крепления.

Полимерные изделия не подходят, если:

• ставятся тяжелые чугунные трубы;
• на магистрали устанавливается дополнительное оборудование;
• канализационный трубопровод эксплуатируется в условиях вибраций.

Хомут для крепления чугунных канализационных труб должен быть только металлическим. В зависимости от сечения магистрали выбираются разные типы крепежей. Ведь чем больше диаметр, тем тяжелее труба. Для отрезков сечением 50 мм подойдут изделия тяжелой нагрузки, а для 110 мм выбирают хомуты супертяжелой нагрузки. Крепления изготавливают из стальной полосы с нанесенным гальваническим методом цинковым покрытием.

Правила монтажа канализации

При замене системы канализации к квартире, важно выполнять все работы в соответствии с правилами, поскольку от этого зависит качество и долговечность использования обновленной системы. Эти подходы реализации должны соответствовать следующим требованиям:. Эти подходы реализации должны соответствовать следующим требованиям:

Эти подходы реализации должны соответствовать следующим требованиям:

• вертикальное падение – не менее 3% (3 см на 1 метр длины);
• правильное подобранный диаметр, который рекомендуется увеличивать его, когда на маршруте более трех поворотов.
• унитазы не присоединяют к одной линии с другими сантехническими приборами, а подключают непосредственно к стояку;
• кронштейны для крепления труб должны допускать их тепловые движения.

Конечно, трубы большего диаметра обеспечивают лучший сток и реже забиваются, но чем они толще, тем труднее их спрятать. Однако стоит увеличить диаметр подхода к раковине с 40 до 50 мм — это не помешает выполнению работ и улучшает сток сточных вод. Если к одному подходу подключено несколько приборов, необходимо учитывать больший поток сточных вод, однако в квартирах и домах обычно нет необходимости использовать подходы диаметром более 70 мм.

В любом случае, прежде чем приступать к работам, необходимо составить четкий и грамотный проект выполнения работ и пригласить опытных специалистов для его реализации. И только в этом случае вы гарантированно сможете выполнить все работы на качественном уровне, сможете не беспокоиться о правильности выбора способа соединения пластиковых и чугунных трубопроводов. А значит, ремонт и замена канализационной системы в доме обеспечат долговечность использования и длительный срок эксплуатации.

Как установить хомут на трубу?

Монтаж хомутов из пластика может выполнить любой человек, не обладающий практическими навыками. При выполнении монтажных работ нужно соблюдать ряд правил, которые помогут надежно закрепить трубопровод на любой поверхности на длительный срок.

Общие правила по расположению крепежей

Чтобы сделать прочное, долговечное соединение с помощью пластиковых хомутов, нужно учитывать ряд правил:

1. Располагать зажимы как можно дальше от источников открытого пламени, сильно нагревающихся поверхностей.
2. Заранее подготовить чертеж расположения трубопровода, чтобы рассчитать требуемое количество хомутов.
3. Если трубы тяжелые, большого диаметра, сократить шаг между отдельными крепежными элементами.

Нельзя сильно затягивать зажимы. Пластик может лопнуть от напряжения.

Необходимые инструменты

Чтобы выполнить монтажные работы, нужно подготовить:

• крестовую, минусовую отвертку;
• перфоратор для сверления бетонных поверхностей;
• шуруповерт с битой;
• требуемое количество крепежей.

Хомуты закрепляются дюбелями.

Технология фиксации труб с помощью хомутов

Людям, которые ни разу не устанавливали трубопроводы с помощью пластиковых зажимов, нужно разобраться с технологией проведения работ. Она состоит из нескольких этапов:

1. Заранее нарисовать чертеж расположение радиаторов, трубок. Нанести соответствующую разметку на основании.
2. Просверлить отверстия под дюбеля с определенным шагом. Он зависит от типа трубопровода.
3. Закрепить хомуты в подготовленных отверстиях.
4. Повороты трубопровода желательно усиливать дополнительными крепежными деталями.
5. Вставить трубы в зажимы, соединить их вместе.

Останется проверить герметичность соединения труб, зажать пластиковые элементы.

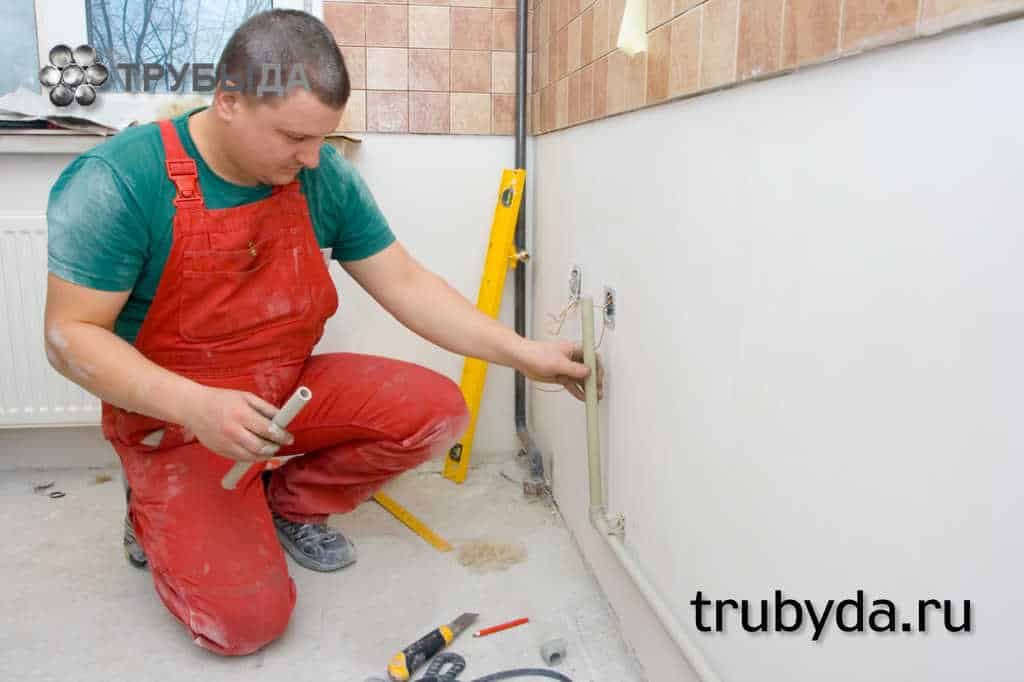

Монтаж труб с помощью зажима

Крепление водопроводных труб

Для закрепления отдельных элементов трубопровода, который будет использоваться для подачи горячей воды, клипсы должны быть больше по диаметру. Их нельзя полностью затягивать, поскольку пластик при нагревании расширяется и ему нужно свободное пространство для хода.

Важно правильно рассчитать шаг между отдельными клипсами. Это можно сделать, если учитывать следующие факторы:

1. Для горизонтального расположения трубок холодного водоснабжения, диаметром до 16 мм, оптимальный шаг — 80 см. Если трубопровод будет закрепляться на вертикальной поверхности, шаг увеличивается до 120 см.
2. Чтобы закрепить трубы диаметром до 16 мм с теплоносителем температурой до 50 градусов по Цельсию, оптимальный шаг — 50 см.

Чтобы не слышать звук текущей воды по трубам, на пластиковых клипсах нужно установить специальные резиновые прокладки.

Крепление канализационных труб

При монтаже канализационной системы нужно учитывать несколько особенностей:

1. Оптимальный шаг расположения хомутов для труб диаметром до 50 мм — 40 см. Для трубок диаметром до 100 мм — шаг увеличить вдвое.
2. Для надежности закрепления канализационного слива, на каждом из его поворотов устанавливается дополнительный зажим.
3. Расстояние между клипсой и стеной — 5 см.

Закреплять канализационные трубки диаметром свыше 100 мм с помощью пластиковых зажимов нельзя. Для этого нужно использовать металлические хомуты.

Требования к установке креплений

В процессе работы труб нередки перепады температуры, возникновение вибраций и нагрузки. Поэтому крепежи должны быть качественно прикреплены к стенам или другим опорным поверхностям. Узлы крепежей должны держаться на поверхности крепко, сам материал не должен рассыпаться или трескаться. Если нет возможности качественно установить хомут на опорной поверхности, лучше пересмотреть всю схему прокладки канализации. После завершения работ необходимо проверить качество крепления хомутов.

Крепления не нужно устанавливать на отводных трубах от сифонов и патрубках для подсоединения к сети трапа или унитаза.

Если заменяется участок трубы с хомутом на патрубки меньшей длины, то оба должны быть закреплены. Двухраструбные муфты закрепляются. Стоит закрепить участки, расположенные над компенсационным патрубком.

Соблюдая эти несколько правил, можно самостоятельно провести установку отводов канализации. Все элементы устанавливаются просто и достаточно быстро, без необходимости использовать профессиональные инструменты. Чтобы справиться с установкой элементов конструкции, не потребуется специальных знаний и большого опыта.

Способы и материалы крепежа

Наружно закрепить систему можно любыми вариантами, выбор которых зависит от материала

Наружно закрепить систему можно любыми вариантами, выбор которых зависит от материала. Самые популярные способы выполнения крепежа для канализационных труб:

В данном разделе мы ознакомимся подробнее с крепежами, чтоб в дальнейшем правильно выбрать материал.

Крепление труб хомутами

Для того чтоб снизить уровень вибрации трубопровода, в комплект труб входит прокладка из резины

Хомуты производятся из стали, покрытой цинком. Сборка детали осуществляется винтами с двумя полукольцами. К одному из них монтируется специальная шпилька. Полукольца нужно соединить в единую конструкцию винтом. Для того чтоб снизить уровень вибрации трубопровода, в комплект труб входит прокладка из резины. Величины диаметров хомута может варьироваться от 1,4 до 22,2 см. Крепление канализационных труб к стене выполняется в такой последовательности действий:

• По линии оси труб необходимо расставить точки в местах, где будут монтироваться крепежи;
• Перфоратором нужно сделать отверстия для пластиковых дюбелей в стенке из кирпича или бетона. Дистанция между ними должна составлять 50 см – это необходимо защитить трубопровод от деформации. В местах изгибов нужно вмонтировать дополнительные хомуты от угла на 15 см.
• Устанавливаем дюбели в поверхность стен и плотно закручиваем хомут, который должен размещаться перпендикулярно трубе.
• Освобождаем винт снизу, и одно полукольцо отводим к низу.
• Прокладываем трубы в систему хомутов и выполняем их фиксацию. При данном действии нужно винтами тянуть полукольца. Последний этап – плотная затяжка винтов.

Внимание! Чтоб крепление для горячего водопровода выполнить правильно, нужно покупать хомуты свободного соединения

Крепление труб клипсами

Пластиковыми клипсами делают крепление водопроводных труб из полипропилена

Пластиковыми клипсами делают крепление водопроводных труб из полипропилена. Такие крепежи бывают двойными и одинарными. Первые виды устанавливаются для холодного и горячего потока вод. Клипсами выполняют фиксацию легких коммуникаций, которые в диаметре не превышают 5 см. Весь процесс правильно выполнять в такой последовательности:

• Размечаем на стене точки для сверления мест под клипсы;
• Перфоратором создаем отверстия;
• Выполняем вставку дюбели из пластика в клипсы и прижимаем. Если конструктивные особенности требуют саморезы, то необходимо вмонтировать их в отверстия – это увеличит качество фиксации.
• Трубопроводы внедряем в расширенные клипсы, которые потом уменьшаются и обхватывают деталь.

Крепить трубы к стенке или другим поверхностям необходимо выполнять с учетом температурного фактора и специфики материала. Если действия должны выполняться для горячего стояка, то нужно устанавливать дополнительные хомуты. Необходимо уменьшить количество сгибов к минимальному количеству – это поможет в будущем снизить уровень засора.

Внимание! Трубы к потолку монтируются анкерными болтами

Крепление при помощи кронштейнов

Чтоб надежно зафиксировать металлопластиковый трубопровод необходимо применять специальные кронштейны

Чтоб надежно зафиксировать металлопластиковый трубопровод необходимо применять специальные кронштейны. Такие крепежи имеют специальные застежки, которые не дает возможности смещаться трубам

Особенно это важно и необходимо, если монтируется вертикальная система коммуникации

Чтоб закрепить трубы из пластика нужно использовать хомуты из металла. Для наружных работ может использоваться и кронштейны из пластика. Располагать крепежи нужно близко к соединениям, что повысит жесткость. При выполнении монтажных работ необходимо соблюдать такие требования и правила:

Прокладку трубопровода в стяжку или штробу необходимо вкладывать их в гофрированную сферу или манжет, что даст возможность свободного расширения для пластика.

Внимание! В целях экономии можно пользоваться гофрированным картоном

• Стояки крепить нужно соосным методом. Стоит учесть, что трубы должны иметь расстояние к стенке больше 5 мм.
• Расставляя отметки для монтажа крепежей лежака. Нормальный стояк должен обладать наименьшей величиной уклона – от 2 см до 1 метра.
• Дистанция между стенкой и трубопроводом максимально влияет на жесткость всей канализации.
• Если канализация составная из труб диаметром 10 см расстояние должно быть меньше 80 см.
• Установку больших труб системы канализации крепят исключительно с помощью хомутов из металла. Контакт деталей будет иметь самый высокий результат в случае монтажа крепежей одного производителя.

Внимание! Нельзя пользоваться деревянными дюбелями вместо других видов. Также норму нужно соблюдать и касательно диаметров
