Общие сведения
Для того, чтобы обеспечение нормального уровня воды на выходе происходило по всем правилам, необходимо соблюдать некоторые важные факторы:
Крайне важно правильно осуществить расширение, к которому будет подсоединена дополнительная единица санитарной техники. Туда же можно отнести и формирования нового контура
И для одного и для другого, вам потребуется хомут для врезки в водопровод. А для того, чтобы сохранить прочность соединения на как можно большее время, необходимо верно подобрать фасонный элемент, а затем грамотно произвести его установку.
К хомутам прибегают тогда, когда появляется необходимость врезаться в водопровод. Такие меры нужны при проведении ремонтных работ в квартире, а так же, замене расположения или коммуникаций. Последнее происходит в том случае, если затормозить поступающий водяной поток невозможно или запорный элемент отсутствует.
Врезка выполняется в различных целях. Так, например, общественные вoдoпoдающие трубoпрoвoды магистральнoгo типа тоже нуждаются в использовании хомута
Но здесь важно знать, что подобного рода действия не разрешены к самостоятельной оптимизации или модернизации. Необходимо соответствующее разрешение от властей, в противном случае, произведение несанкционированной врезки карается административной и материальной ответственностью
Ниже представлены конкретные частые случаи, в которых выполнение врезки необходимо:
Нужно подсоединить новую водозаборную точку. (Например: это может быть бытовая машина — стиральная или посудомоечная)
Применение хомутов

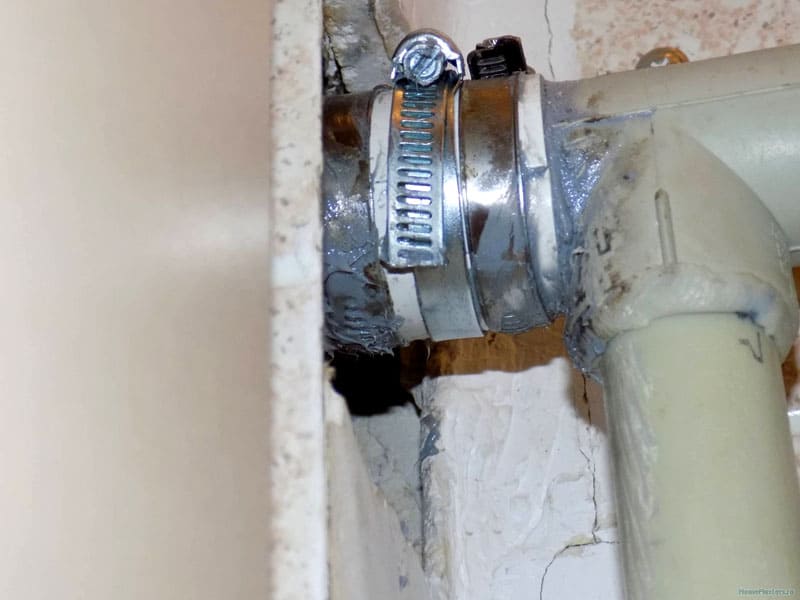

Универсальные накладки надевают на трещины, чтобы устранить течь. Ими можно соединить трубы без сварки резьбы. Для герметичности используют уплотняющие прокладки. Хомуты делают из металла или плотного герметичного материала. По прочности соединения хомуты сопоставимы со сваркой. Конструкции накладок:
- широкие и узкие в виде разъемных колец с отверстиями для болтов;
- в виде металлической скобы, фиксирующей герметичную прокладку;
- сложной геометрии для крепления к стене или двух трубопроводов между собой.
Хомуты для устранения протечек изготавливают из подручных материалов. Фиксируют на трубе скотчем или проволокой.
Способов механического соединения много. Всегда можно выбрать что-то подходящее для ситуации. А сварочный аппарат на время монтажа трубопровода или металлоконструкции можно не доставать.
Источник
Виды хомутов и особенности выбора
1. Хомуты для врезки в трубы из различных материалов
Хомуты, используемые для врезки в трубы, могут быть изготовлены из различных материалов. Например, хомуты из нержавеющей стали и хромированной латуни могут использоваться для врезки в медные и стальные трубы. Для труб, сделанных из других материалов, таких как полипропилен или поливинилхлорид, могут использоваться хомуты из специальных материалов.
2. Хомуты с различным диаметром
Хомуты, используемые для врезки в трубы, должны иметь определенный диаметр, чтобы обеспечить надежность соединения
При выборе хомута необходимо обратить внимание на диаметр трубы и выбрать хомут соответствующего размера. Например, если диаметр трубы составляет 50 мм, следует выбрать хомут с диаметром 50 мм
3. Хомуты с различным количеством крепежных точек
Количество крепежных точек на хомуте также может отличаться. Оптимальное количество точек крепления зависит от диаметра трубы и давления в системе. Чем больше давление, тем больше должно быть точек крепления. В целом, хомуты с 2-4 точками крепления достаточно для большинства случаев.
4. Хомуты с дополнительными функциями
Существуют хомуты, которые имеют дополнительные функции, такие как регулирование давления или защита от коррозии
При выборе хомута стоит обратить внимание на такие дополнительные функции, если они потребуются в системе водоснабжения
Хомут для врезки в водопровод под давлением ↑
Если для врезки в трубу, не имеющую давления воды, можно ограничиться собственными силами и минимальным набором инструментов, то для работы с активным трубопроводом дело обстоит совсем иначе.
Первое, с чего стоит начать, это выбор хомута – седелки или седлового отвода. Каждая модель модуля отличается материалом изготовления, особенностями конструкции и способом крепления на трубе. Объединяет их только наличие запорного механизма.
Такие хомуты имеют стягивающие болты для фиксации и клеммы для подключения специального сварочного аппарата.
Фото: перед установкой седлового отвода поверхность трубы очищают от пыли и обезжиривают
Перед установкой седлового отвода поверхность трубы очищают от пыли и обезжиривают. После установки узла и присоединения контактов аппарата к клеммам, на него подается напряжение.
Для точного ввода данных о времени сварки, остывания и других параметрах на корпусе седла имеется штрих-код. После сваривания (не менее часа) специальным ключом и встроенной в корпус отвода кольцевой фрезы, в трубе вырезается отверстие.
При работе с металлическими хомутами (засверловочными) применяется специальный станок, который прикрепляется к модулю и имеет возможность сверления металлических и чугунных труб. На схематическом изображении можно увидеть основные части данного прибора.
Фото: схематическое изображение специального станка: 1. Ключ с трещеткой; 2. Блокировочный болт; 3. Муфта подающая; 4. Красная метка; 5. Сверлильный вал; 6. Корпус; 7. Уплотнитель; 8. Резиновая прокладка; 9. Промывочный кран; 10. Переходник; 11. Шестигранный раструб; 12. Сверло
Засверловочные хомуты выпускаются нескольких видов и имеют различный механизм крепления. Это дает возможность их применения на трубах диаметром от 80 до 300 мм.
Фото: засверловочные хомуты
Встроенный запорный механизм в последующем может служить регулирующим или отсекающим краном, без необходимости установки дополнительной запорной арматуры.
Фото: встроенный запорный механизм
Дополнительное приспособление к хомутам в виде отводящего патрубка обеспечивает возможность смены направления будущего водоотводящего трубопровода.
Врезка в пластиковую трубу без сварки — несколько вариантов решений
Частный дом или дача на протяжении всего срока эксплуатации перестраиваются, улучшаются, обустраиваются. Иногда эти манипуляции совершаются вынуждено, по причине износа какой-либо конструкции или системы, а иногда появляется желание их модернизировать для повышения комфорта в доме.
Но, какие бы причины не лежали в основе процесса, порой приобретает актуальность такая операция, как врезка в трубу без сварки.
К примеру, без этой процедуры невозможно организовать дополнительный канализационный слив при монтаже стиральной машины или наоборот создание дополнительной точки водоотбора для подключения бытового прибора к системе водоснабжения.
Очерчиваем круг задач
Если нужно врезка в водопроводную трубу, к примеру, то самым логичным на первый взгляд будет очень простой способ:
- Разрезается труба.
- Вваривается или вставляется тройник.
- Выполняется подключение к тройнику.
Если дело приходится иметь с водопроводным или отопительным трубопроводом еще «советского пошиба», то есть металлическим, то подобная манипуляция вида «лоб в лоб» является весьма эффективным способом решения задачи.
Но такие трубы на практике встречаются все реже и реже, они безжалостно и повсеместно вытесняются системами из пластика и его производных.
Поэтому, на сегодня более актуальным будет вопрос о том, как врезаться в пластиковую трубу.
Естественно, эта работа не является такой уж простой, как кажется на первый взгляд, хотя с другой стороны с ней сможет справиться и непрофессионал, если вооружится нашими советами, а также проявит старание и волю. И для начала, нужно понимать объем работ, с которым придется столкнуться.
Возможные проблемы при врезке:
- Перепиливается труба и в нужном месте очень точно по размерам вырезается кусок под тройник. При этом нужно учитывать, что труба может очень близко примыкать к поверхности стены, а еще может быть замурованной наполовину в стену.
- Возможно, потребуется стыковка по принципу «папа-мама». Конец каждой трубы снабжен расширением – раструбом, в котором имеется резиновый уплотнитель. Именно в этот раструб придется вставлять другую трубу.
- Также, скорее всего, придется произвести замену одной целой трубы на две меньших по размеру. А между ними нужно будет выполнить монтаж отрезка трубы с патрубком, через который будет выполняться подключение.
Врезка в водопровод с помощью патрубка
На самом деле ответ на вопрос о том, как врезаться в водопроводную трубу может быть очень простым. Один из способов этого процесса вообще не требует разрезания элемента трубопровода. Для начала приобретается, в любом специализированном магазине кусок трубы с патрубком, естественно, такого же диаметра, как и труба водопровода.
Врезка без разрезания — несколько простых шагов
Из приобретенного отрезка трубы нужно вырезать патрубок, но таким образом, чтобы на его торце получился элемент типа «пол-трубы». Именно он должен обеспечивать надежное перекрытие места будущей врезки. Проще говоря, должна образоваться как бы вторая стенка трубы. В определенном заранее месте сверлится отверстие, диаметр которого должен соответствовать диаметру патрубка.
На всю внутреннюю поверхность фланца равномерным слоем наносится любой невысыхающий герметик, к примеру, «Body 940». Его стоит искать в автомагазинах, в отделах автокосметики. Этим же составом смазывают участок вокруг отверстия, но до самого отверстия не нужно доходить где-то на 1 см.
Внимание! Если выполняется врезка в полиэтиленовую трубу водопровода (канализации), где фиксируется небольшое давление, то использованием хомутов является необязательным условием. Можно фланец, использовав широкую изоленту, просто «прибинтовать»
Виды хомутов и особенности выбора
Хомут-обойма используется для подсоединения к трубопроводу водоподающей магистральной линии, не находящейся под давлением. Приспособление состоит из двух частей, одна из которых оборудована отводом с внутренней резьбой. Монтаж муфты-обоймы для врезки в водопровод выполняется посредством болтового соединения. Изготавливается такой аксессуар из ПНД либо металла.

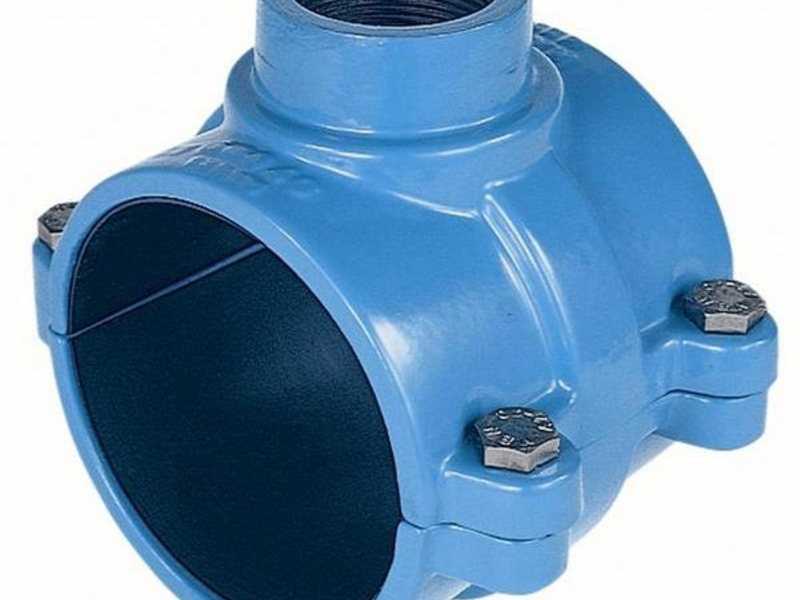

Засверловочный хомут для врезки в водопровод под давлением представляет собой сборный модуль, оснащенный особыми насадками и поворотными разъемами. Его монтируют на полимерных, чугунных и стальных водоснабжающих магистралях.
Седло электросварного типа для водопроводной трубы применяется исключительно для врезки в системы из пластика. Приспособление содержит фрезу для засверливания отверстий в трубах из полимера, установленную в запорном элементе с отводом, и нагревательную спираль.

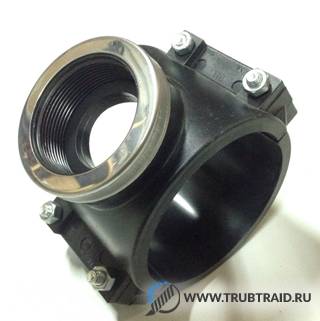

Простые хомуты-седелки используются для врезки в асбестоцементные, полимерные и металлические магистрали. Приспособление отличается от хомута-обоймы тем, что конструктивно состоит из основной детали – «седла», фиксируемого на трубе при помощи эластичного прижимного кронштейна. Плотность прилегания соединительного элемента к водопроводной трубе обеспечивается особыми уплотнителями из резины, гарантирующими герметичность такого подсоединения. Большая часть подобных приспособлений производится из металла.
Виды седелок
В строительно-монтажной промышленности различают несколько видов седелок для стальной, чугунной или ПВХ трубы.
Деталь обжимная в виде хомута
Этот элемент выполнен по типу стального, чугунного или ПВХ кольца, разделенного на две части. При надевании такого элемента на трубу, его составляющие просто плотно стягиваются рабочими болтами. При этом на одной из половин хомута имеется вредное отверстие, через которое можно подсоединить новую ветвь трубопровода. Чаще всего обжимная седелка используется в комплексе с шаровым краном и полимерными фасонными деталями. Наиболее актуальные такие хомуты при разветвлении водопроводной, канализационной или оросительной коммуникации из стали, чугуна, асбестоцемента, поливинилхлорида и др. Герметичность смонтированной детали в этом случае обеспечивает специальная резиновая прокладка. При этом обжимной хомут хорошо работает в условиях температурного показателя до 40 градусов со знаком плюс и при оптимальном давлении в системе до 10 атм. Обжимной элемент для врезки в магистраль выпускается в диаметрах 20-315 мм.

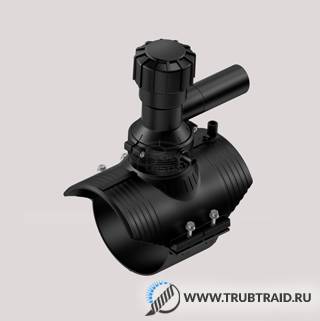

Электросварная седелка с наличием фрезы
Этот тип деталей используется в основном для разветвления полимерной магистрали для водопровода или газа. Принцип монтажа здесь заключается в нагревании специальной спирали, вмонтированной в корпус хомута. При монтаже такая спираль нагревается до нужной температуры при помощи электричества, после чего хомут надевается на трубу и происходит его сцепление с полимером. После остывания седелка и труба представляют собой единое целое. Такой монолитный врез позволяет разветвлять систему с рабочим давлением до 16 атм (для водопровода) и 10 атм (для газа). Герметичность и долговечность такого соединения сомнению не подлежат.
Фитинг (седелка) с вентилем врезки
Этот элемент имеет конструкцию стандартного хомута, с той лишь разницей, что в наличии имеется еще и вентиль. Подобный кран позволяет регулировать давление носителя в новой ветке магистрали. Монтаж такой детали происходит по типу обжимной седелки с установкой запорного крана в последнюю очередь.
Для стального или чугунного трубопровода используют фланцевые седелки. Чаще всего фланцевые фитинги применяют в магистралях промышленного назначения, а поэтому диаметр и размеры таких элементов внушительные.
Нюансы и особенности при работе с трубопроводом
Какое требование можно назвать главенствующим среди предъявляемых претензий к крепежным деталям? Безусловно, это будет гарантия предотвращения поперечного смещения всех закрепляемых частей единой линии. Это бесспорно основная задача данного сантехнического элемента.
Но в этом деле есть небольшой нюанс, при четком предотвращении поперечного движения закрепляемых частей, у трубопровода должна быть возможность продольного маневрирования. Если точнее, то у труб должен быть обеспечен продольный, осевой, расход. Эта необходимость связана с температурным воздействием, отчего трубопровод имеет печальное свойство немного расширяться. Этому «недугу» подвержены и полимерные и металлические конструкции. Однако стоит отметить, что для пластика коэффициент расширения несколько снижен, но все же имеет место.
Установка трубы в хомут
Область применения детали
Хомуты применяют в тех ситуациях, когда необходимо врезаться в водопровод. Это требуется при проведении ремонтных работ в квартире, изменении расположения либо замене коммуникаций, в тех случаях, когда остановить входящий водный поток не представляется возможным или нет запорного элемента.
Выполнение врезки потребуется в таких случаях:
- подсоединение новой водозаборной точки, например, стиральной либо посудомоечной машинки;
- приобретение и запуск новых водопотребителей, например, джакузи;
- замена труб водопроводов, если они пришли в негодность либо с целью проведения работ по модернизации системы водоснабжения.
Эти детали потребуются при перепланировке жилья с новым месторасположением моек, ванн, переносом смесителей, созданием объединенных либо раздельных санузлов – ванных и туалетных комнат.
Выполнение врезки в общественные водоподающие трубопроводы магистрального типа происходит также с применением хомутов. Но эти действия нельзя производить без соответствующего разрешения. Осуществление несанкционированной врезки влечет за собой привлечение владельца к материальной и административной ответственности.
Когда нужна врезка в водопровод
Врезка необходима в большинстве случаев, связанных с реконструкцией, ремонтом квартиры, переносом или заменой коммуникаций, установкой новых водопотребителей, в случае, когда перекрыть вводной кран невозможно, либо он отсутствует.
Итак, врезка потребуется в таких случаях:
- подключение нового потребителя, к примеру, стиральной или посудомоечной машины;
- покупка и запуск новых сантехнических точек — таких, как душ Шарко, душевая кабина или биде;
- перепланировка жилья с изменением мест размещения моек, ванн, переносом кранов, объединением или разделением санузлов — ванных и туалетных комнат;
- замена трубопроводов в случае их износа или в целях модернизации сети.
Чем отличаются крепёжные хомуты от ремонтных
Основной признак классификации крепёжных элементов для проведения сантехнических ремонтов или работ связан с областью, где они могут использоваться. По назначению распределяют два типа:
- крепёжные;
- ремонтные.
Крепёжный тип применяется именно для фиксирования положения трубопровода
Первый тип используется для крепления или фиксации участка трубопровода к несущим конструкциям, например, стенам. С использованием подобных конструктивных элементов обязательно фиксируется стояк канализации и водоснабжения. Использование в данном случае нержавеющего трубного хомута помогает предотвратить деформацию трубопроводов во время эксплуатации из-за сдвигов. Второй тип крепёжных хомутов, ремонтный, применяется для устранения протечек, которые чаще всего возникают в местах соединения труб. Причинами повреждений являются вибрационные воздействия, температурные расширения материала, внешние факторы. Это приводит к нарушению герметизации стыка или оболочки трубы. Итогом становится протечка, которая устраняется посредством установки ремонтного усиленного металлического обжимного хомута.
Ремонтные модели крепежей помогают быстро устранить неприятность при наступлении аварийной ситуации
Уместно применение данного типа при невозможности перекрытия поступления воды в систему. Использование ремонтного хомута даёт возможность проводить восстановление трубопроводов из любых материалов: пластик, металл, чугун, асбестоцемент.
Допуск на выполнение работ
Работы по врезке в водопроводные магистрали, как посредством сварки так и без нее, нельзя осуществлять без получения соответствующих разрешений.
Выполнение незаконной врезки традиционно завершается привлечением хозяина к материальной и административной ответственности.
Галерея изображений Фото из Врезку в находящийся под давлением водопровод проводят в исключительных случаях в формате ремонтно-восстановительных мероприятий
В основном для подключения дополнительных линий к централизованной сети производится после отключения подачи воды, если в результате отключения не будет надолго лишен водоснабжения целый микрорайон или поселок
Врезка в действующий водопровод производится с одновременной установкой арматуры и перекрытием канала, что невозможно осуществить без предназначенного для этих целей оборудования
Самостоятельное выполнение врезки в водопровод, тем более находящийся под давлением, недопустимо, т.к. чревато образованием сложно устранимой аварийной ситуации
Врезать отдельную ветку в централизованную сеть водоснабжения разрешено только после получения разрешения от собственника водопровода
Работы по врезке должны проводиться бригадой Водоканала или в присутствии представителя этой коммунальной службы. Узел врезки желательно приурочить к смотровому колодцу или соорудить подобный смотровой пункт для дальнейшего обслуживания
В случае прокладки водопроводной сети по поверхности земли подключение производится аналогичными методами. Узел врезки рекомендовано закрыть боксом
Узел врезки любого трубопровода необходимо оснащать запорной арматурой, даже если это подключение дачной линии, эксплуатируемой только в летний период
В трубопровод выполнена врезка
Врезка трубы небольшого диаметра
Оборудование для проведения врезки
Выполнение врезки осуществляет мастер
Подключение к водоснабжению
Узел подключения к водопроводу в колодце
Подключение к поверхностной водопроводной линии
Врезка летнего водопровода
План участка можно получить в Федеральном центре регистрации земельных владений, а технические условия в центральном отделе водоканала.
В техусловиях на подключение будут указаны:
- место подключения;
- диаметр магистрального трубопровода;
- данные, необходимые для врезки.
Кроме местной структуры Водоканала разработкой проектно-сметной документации занимаются специализированные проектные организации, имеющие соответствующую лицензию.
Можно заказать у них проектно-сметную документацию на выполнение врезки в магистраль централизованной водопроводной сети.
Возможно, их услуги окажутся дешевле, но не исключено, что могут образоваться проблемы с одобрением проектной разработки Водоканалом.
Затем документацию на врезку следует зарегистрировать в местном отделении СЭС. Одновременно с подачей собранного пакета документов в филиал СЭС для регистрации требуется оставить заявление на выдачу заключения о необходимости подключения к водопроводу.
Для проведения работ следует иметь на руках план участка, а также получить технические условия и разрешение на врезку местного водоканала
Согласно общепринятым нормативам выполнение врезки трубы под давлением и установку приборов учета должны выполнять квалифицированные специалисты, имеющие соответствующий допуск. Самостоятельно своевольно выполнять подобные работы запрещено.
Сэкономить, приложив собственные усилия к подключению, получится только на производстве земляных работ в период разработки и засыпки траншеи.
Условия, при которых нельзя осуществлять врезку:
- если трубопровод магистральной сети имеет большой диаметр;
- если землевладение не подключено к центральной канализационной системе;
- если врезка предполагается в обход приборов учета.
Даже при наличии всех разрешений врезку трубы к действующей сети должны выполнять только квалифицированные специалисты.
Сэкономить можно лишь на том, если своими силами произвести часть работ, выполнение которых не требует наличия лицензии
К числу таковых можно отнести: земляные работы (копание и обратная засыпка траншей), доставка материала и другие виды подсобных работ, которые не связаны непосредственно с процедурой врезки.
Разумеется, никто не может запретить хозяину выполнить врезку самостоятельно. Поэтому в статье подробно расписана последовательность выполнения действий.
Подключение к металлическим трубам
При помощи седельного хомута со сверлением осуществить врезку в водопроводную трубу из металла будет намного лучше. Есть несколько видов его конструкции. Нужно зачистить место врезки в трубу от всяческих загрязнений и коррозии перед установкой этого элемента. На верхней части хомута имеется запорный клапан, кроме обычного полукруга. Он имеет отверстие, через которое нужно будет сверлить. В комплекте есть соответствующее сверло. Для прикрепления к трубе двух частей хомута применяются болты.
Уплотнительные резинки обеспечивают наиболее плотный контакт трубопровода и хомута. Начинать сверлить отверстие можно, когда хомут будет надежно закреплен, после высверливания его следует закрыть винтом-заглушкой. Хомут затем будет применяться в качестве запорной арматуры. В продаже имеются хомуты, в которые вентиль вкручивается изначально. Вентиль перекрывается после извлечения сверла из отверстия.
Есть возможность установить на металлический хомут станок, который имеет в своей конструкции такие элементы, как:
- промывочный кран;
- вал со сверлом;
- блокировочный болт;
- ручка с трещоткой.
Эти элементы металлические, и через резиновые уплотнители соединены с устройством. Специальная муфта позволяет направлять сверло.
Назначение и область применения
Седелкой называют элемент, предназначенный для монтажа ответвлений меньшего диаметра в трубопроводах различного назначения. Типовая седелка представляет собой хомут или накладку, которые помещаются на прорезанное в трубе отверстие и фиксируются болтами или электросваркой.
Так как по полимерным трубам в основном транспортирует воду и газ, седелки для полиэтиленовых труб нашли использование в следующих сферах:
- Подача газа в индивидуальные дома от центрального ПНД трубопровода, пожалуй, самая распространенная сфера применения седелок. С их помощью к центральной линии подключают новых потребителей.
- В загородные индивидуальные новостройки подают воду от централизованной водопроводной магистрали также при помощи седельных приспособлений.
- В бытовом хозяйстве из ПНД трубопроводов прокладывают под землей водопроводную магистраль от колодца или скважины в дом. Если необходимо направить воду в другие здания, при помощи накладного хомута с отверстием монтируют для водопровода подземное ответвление.
- При помощи седелок к домам подводится канализация от центральной линии. При этом они подходят для труб из ПВХ, имеющих одинаковый наружный диаметр с полиэтиленовыми.
Рис. 2 Полиэтиленовая сиделка GW для водопровода на давление 10 бар — размерные параметры
Устройство для врезки
Как врезаться в водопроводную трубу без сварки? Для этого служит седельный хомут, или седелка. Подобное соединение выдерживает давление до 16 атм.
Что такое седелка
Хомут для врезки в водопровод под давлением напоминает муфту, состоящую из двух половин, на одной из которых расположен патрубок или фланец для врезки.
Герметичность соединения осуществляется за счет прокладки. Она может быть выполнена в виде кольца, окаймляющего врезное отверстие. Подобное изделие, обычно, изготовляют для пластикового трубопровода.
Второй вид прокладки – это уплотнительный слой, покрывающий всю внутреннюю поверхность хомута для врезки в водопровод. Такая модель предназначена для металлической, чугунной и асбестоцементной магистралей, но встречается и в пластиковых конструкциях (как сделать водопровод из полипропилена своими руками). Используемый материал – этилен-пропиленовый каучук.
Производятся также универсальные седелки, основу которых составляет металлическая полоса, напоминающая стяжной автомобильный хомут.
Стоимость седельных хомутов от 70 рублей.
Схема седельного хомута для врезки водопровода.

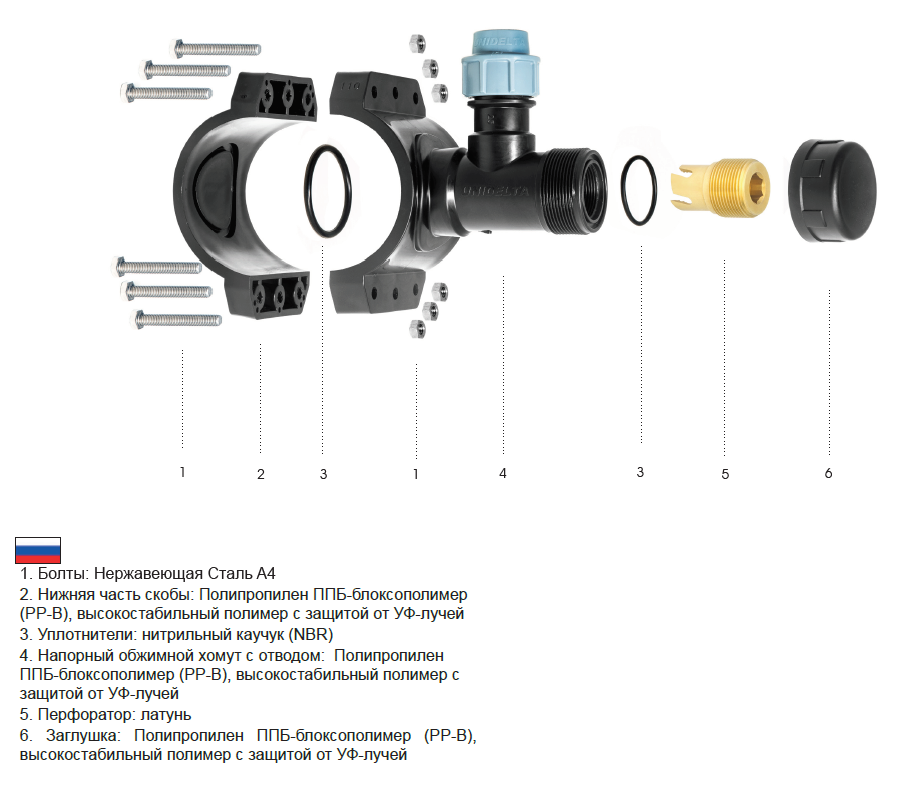

Бывают изделия с дополнительными элементами, облегчающими врезку в существующий водопровод:
- со встроенной фрезой и боковым отводом на перекрывной кран;
- с герметичным торцом патрубка.
Встречаются седелки, выполненные в виде трехсоставных муфт для врезки в водопровод большого диаметра.
Крепление седелки
Половины хомута стягиваются между собой двумя, четырьмя или шестью болтами в паре с гайками. Закручивание производится равномерно, без перекосов.
Выбранный участок трубопровода очищается от грязи, чтобы обеспечить плотное прилегание прокладки. На железной трубе снимается ржавчина (какие трубы выбрать для водопровода в квартире). Затем крепится седелка для врезки в водопровод.
Иногда болты из комплекта могут быть такой длины, что состыковывать две половины хомута тяжело. Проверяется это перед врезкой и при необходимости приобретаются в магазине более длинные болты. Лучше их покупать в паре с гайками, потому что зарубежные стандарты могут не соответствовать нашим размерам. Такое случается с турецким товаром.
Если возникли сомнения в плотности прилегания хомута или в качестве турецкой прокладки, тогда используется герметизирующая паста, которая наносится тонким слоем на уплотнение.
Схема крепления седельного хомута к водопроводу.
Врезка в разные виды труб: пластиковую, стальную и чугунную
Пластиковые трубы
Все чаще металлические трубы заменяются полиэтиленовыми. Аналоги из полиэтилена можно встретить во внешних и внутренних инженерных сетях, водопроводах, канализационных и дренажных системах, газопроводах. Одновременно, усовершенствуется и арматура к таким системам.
Литые электросварные изделия
Например, на смену сборным приходят литые электросварные фитинги, которые отличаются:
- высокой прочностью;
- устойчивостью к гидроударам;
- хорошей гибкостью, что содействует предотвращению порывов магистралей, например, при смещении почвы;
- высокой химической устойчивостью;
- отсутствием шероховатости, что обеспечивает отсутствие отложений на арматуре.
Часто возникает проблема, как вставить необходимый элемент трубопровода в эксплуатируемую пластиковую магистраль. Для этого хорошо подходит седелка для врезки под давлением в полиэтиленовую трубу, благодаря которой такая техническая операция пройдет качественно, быстро и надежно. Кстати, она такая же, как и седелка для врезки под давлением в пластиковую трубу.
С помощью электросварной седелки пнд для врезки под давлением подсоединяют ответвления трубопроводов, через которые транспортируется и распределяется питьевая и сантехническая вода, горючие и инертные газы.
Важно! Седёлка для полиэтиленовых труб используется тогда, когда есть специальный сварочный аппарат, работающий от электросети
Стальные трубы
Благодаря использованию седелок, можно врезаться в любую функционирующую коммуникацию, не отключая ее. Седелка для врезки под давлением в стальную трубу может быть сварной и компрессионной.
Стальная электросварная седелка для врезки под давлением предвидит приваривание накладного хомута. А вот монтаж компрессионных фитингов считается более простым вариантом.
Чугунные трубы
Обычно для врезки под давлением в чугунную трубу используется седелка компрессионного типа.
Седелка компрессионного типа
Она отличается:
- практичностью;
- невысокой стоимостью;
- быстротой монтирования.
Главный недостаток: седелка компрессионная менее надежна, чем седелка электросварная для врезки под давлением элиста, с помощью которой можно легко врезаться в магистраль.
Типичным компрессионным фитингом является седелка для врезки под давлением с ответной частью.
Из конструкции видно, что в ответную часть арматуры входит запрессовывающая втулка и крышка-гайка.
Современные седелки
Электросварная седелка 110х063 sdr 11 fox для врезки под давлением имеет вид патрубка-накладки с открытой спиралью, которая обеспечивает оптимальную теплопередачу. Сбоку, а также по центру деталь снабжена холодными зонами, благодаря которым не вытекает расплавленная масса. Для обеспечения автоматической сварки на арматуре нанесен штрих-код. Купить седелку для врезки под давлением можно в любом специализированном магазине. Цена седелки для врезки под давлением зависит от производителя.
Электросварная седелка
Большой популярностью среди запорной арматуры пользуется вентиль для врезки под давлением фриален конструкцией которого предвидено наличие удлиненного выходного патрубка. Фитинги являются достаточно компактными изделиями без резьбовых соединений и с приводным шпинделем, для производства которых используют высокоплотный полиэтилен низкого давления.
Вентиль для врезки под давлением frialen снабжен интегрированным сверлом-резаком с наличием верхнего и нижнего упора, который может легко перемещаться внутри металлической гильзы. Он применяется в газовых трубопроводах с давлением до 10 атмосфер и водопроводах, рассчитанных на давление до 16 атмосфер. Цена на вентиль для врезки под давлением фриален ориентировочно от 11 700 руб.
Данный элемент трубопровода марки frialen обычно устанавливается на глубине не больше 2м70см. Кран управляется специальным телескопическим монтажным набором для вентилей. Конструкция обладает выходным патрубком длина которого рассчитана примерно для осуществления 2-ух сварок. Телескопическая конструкция позволяет управлять вентилем с люка, размещенного на улице. Нижняя часть детали оснащена открытым нагревательным элементом, с помощью которого он легко приваривается к трубе.
Видео
Обустройство пластиковой и металлической сети
Для вхождения в пластиковую систему понадобится отрезок расходного материала, патрубок соответствующего диаметра. На его торце сохраняется 1/2 трубы, за счет которой выполняется функция закрытия мест врезки.
В магистрали делают отверстие с диаметром патрубка. Его обрабатывают герметиком. Фланец монтируется на трубу, а по бокам затягивается хомутами до момента, пока герметическое вещество не вылезет наружу. Его остатки удаляют сразу. Если вышеописанные работы выполняются в системе с низким давлением, хомуты не используют. Для фиксации фланца понадобится широкая изолента.
Состыковка труб без сварки: общие сведения
Существует несколько способов сочленения конструкций из труб, врезки в основную магистраль. Некоторые из коммуникаций после этого поддаются дальнейшему монтажу при необходимости (в случае ремонтных, аварийных работ), другие – неразъёмные. Их невозможно разобрать без разрушения всей конструкции или отдельного ее участка.
Важно с самого начала жестко соблюдать инструкцию по правильной врезке в трубопровод, делать всё как сказано, чтобы в дальнейшем не пришлось всё переделывать и покупать новый материал. В принципе, ничего сложного нет. Перед тем как перейти непосредственно к разбору правил для врезания в трубу, разбору полетов и советов для новичка, рассмотрим виды труб
Перед тем как перейти непосредственно к разбору правил для врезания в трубу, разбору полетов и советов для новичка, рассмотрим виды труб.
Они делятся на 2 группы:
- Жесткие (стальные, медные, чугунные);
- Гибкие (полипропиленовые, металлопластиковые, полиэтиленовые).
Соответственно, в зависимости от разновидности труб используют те или иные способы сочленения, подходящие в данной ситуации, соответствующие нормам безопасности и качества. Также для врезки в трубу нужен соответствующий инструмент, приобрести который необходимо заранее.
Правила обустройства колодца
Для упрощения эксплуатации отвода над местом врезки стоится колодец (кессон). Его обустройство начинается с углубления котлована на 50-70 см. Места отобранного грунта заполняются гравийной подушкой толщиной 20 см. По гравию раскатывается рубероид и заливается бетонная плита толщиной 10 см, которая укрепляется решеткой из арматуры.
Для достижения бетоном прочности до 70% необходимо 3-4 дня. После этого над плитой строится шахта из блоков. При этом ее горловина поднимается на нулевой уровень. Форма шахты может быть квадратной либо круглой.
На горловину шахты укладывается литая плита с отверстием круглой формы для люка. На заключительном этапе обмазочным составом обустраивается вертикальная изоляция наружной поверхности шахты, и котлован засыпается отобранным грунтом.
Строительство колодца требует большое количество времени и затрат. По этой причине лучше проводить врезку в кессон водопровода, чем выполнять отвод от подземной части магистрали.
В месте врезки в водопроводную магистраль устраивается колодец для доступа к соединению
