Лучшие устройства по соотношению цена-качество
Учитывая возросший спрос на модули для газовых котлов, не стоит ориентироваться только на их стоимость. Большой спрос всегда активизирует мошенников. Увеличивается вероятность того, что дешевый аналог производился в одном из подвалов Поднебесной.
Существует множество известных брендов, а также компаний с менее звучными именами, которые поставляют на рынок качественное, сертифицированное оборудование. Наличие сертификата и гарантии – залог надежности оборудования высокого качества.
Среди наиболее надежных компаний, предлагающих модульные системы по доступной цене, можно выделить лидеров:
- Vaillant;
- Micro Line;
- Viessmann;
- Buderus;
- Протерм;
- Телеметрика;
- Кситал;
- Эван.
Zont h 1v

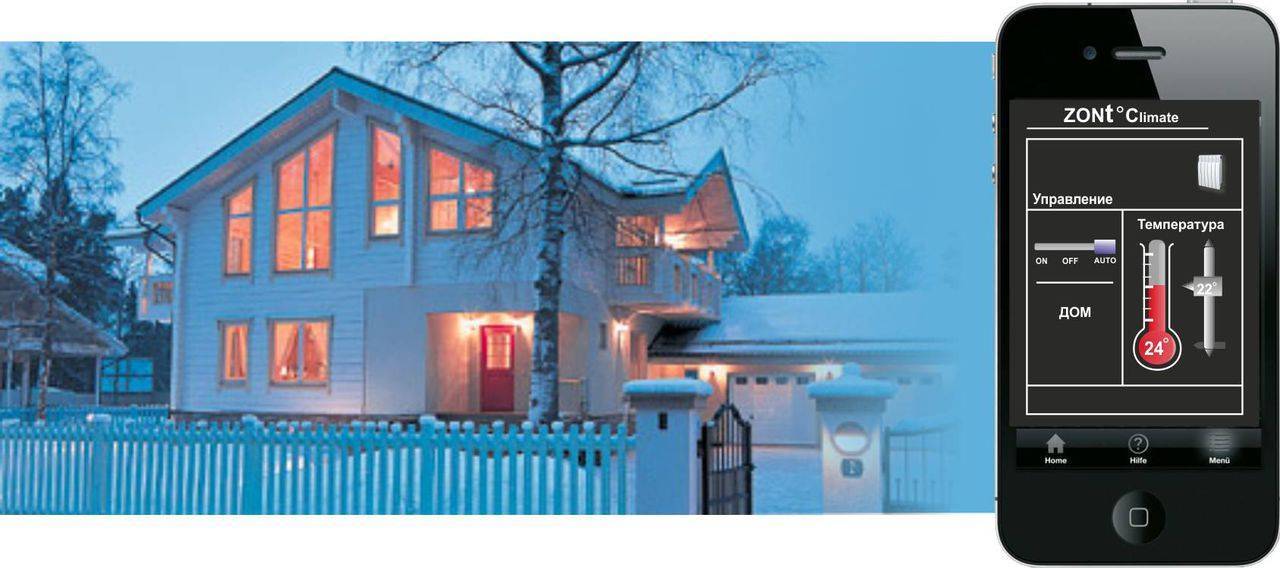

Среди популярных бюджетный моделей можно выделить модуль GSM zont h1, произведенный компанией Vaillant. Это термостат небольшого размера для подключения к котлу отопления.
Оборудован собственным слотом для сим-карты, пультом управления. Воспринимает команды с любого смартфона, планшета или стационарного компьютера. Имеется система антизаморозки на тот случай, если жильцы дома уезжают на длительное время. Весь период их отсутствия система находится под надежной защитой, ее размораживание исключено даже при высоких морозах.
Protherm

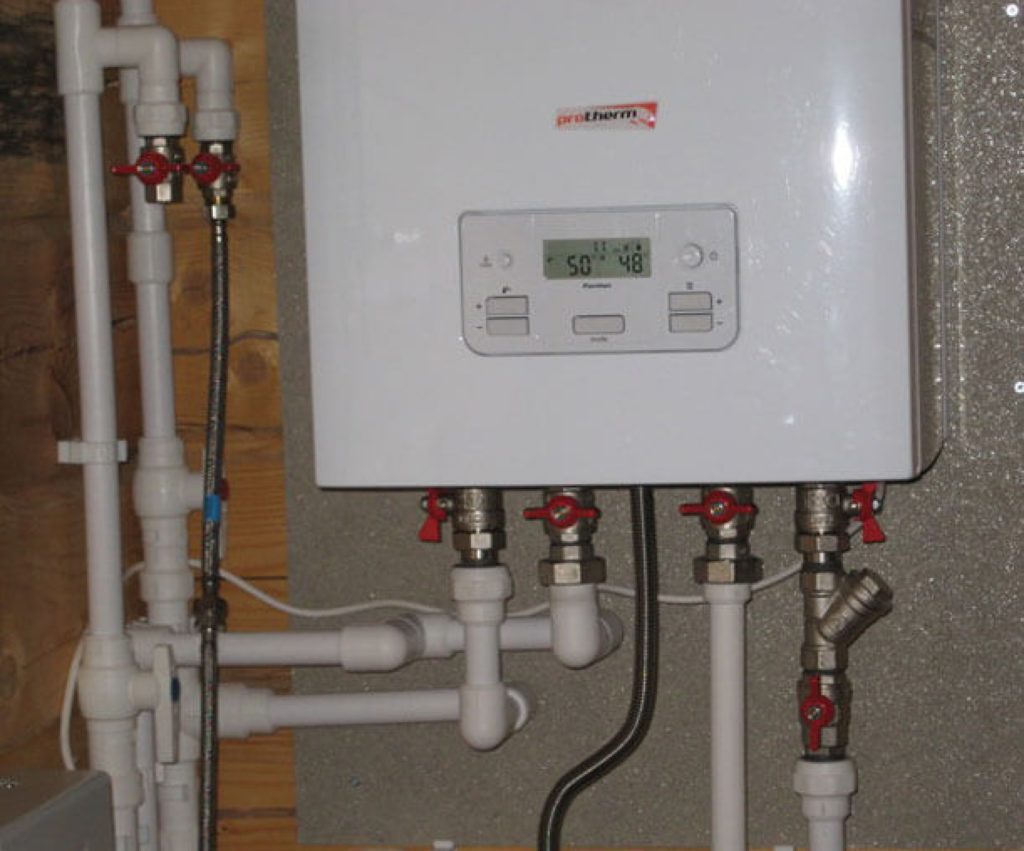

Еще одна востребованная модель для котла – Protherm. По стоимости модули данной марки даже ниже предыдущих. Совместим с одноименными котлами. Может работать с моделями других производителей. Имеет фиксированные режимы – эконом и комфорт. Самостоятельно следит за температурными показателями. Корректирует работу отопительной системы на основании заданных ранее параметров. Оповещает владельца в случае возникновения опасных или нестандартных ситуаций. Совместим с другими датчиками. Осуществляет контроль на движение, задымленность или утечку газа. О чем моментально оповещает владельца.
КотелОк
Бюджетная, но достаточно функциональная модель. Модуль дистанционного управления предоставляет возможность настроить систему всего за одну минуту. Для настройки достаточно совершить всего один звонок на сим-карту, которая имеется в модуле. В комплекте всего один термодатчик с возможностью подключения одного или нескольких аналогов. В автоматическом режиме сохраняет заданные параметры на протяжении недели и оповещает владельца в случае непредвиденных сбоев для своевременного удаленного решения задач любой сложности.
Эван gsm climate
Модуль предназначен для дистанционного управления котлами и отопительной системой. Есть возможность с его помощью создавать комфортную температуру для каждого помещения в отдельности, регулировать систему теплого пола. Удаленная недельная настройка для оптимального потребления газа и электричества. Также осуществляет контроль над техническим состоянием котла, всей системы, оповещая владельцев о возможных проблемах и методах их устранения.
Телеметрика т3
Модель позволяет осуществлять дистанционное управление котлом при помощи смартфона. Для его оптимальной работы достаточно одного датчика для помещения и одного наружного. В случае нарушений со стороны работы котла или сбоях/отключениях электросети, владелец мгновенно получает сообщение с предлагаемыми вариантами для устранения.
Умный часовой 4
Портативный, с приятным дизайном модуль предназначен для дистанционного управления котлом, теплым полом. Поддерживает оптимальный температурный режим по заранее заданным параметрам. Управление осуществляется дистанционно при помощи собственного смартфона. Оснащен системой экстренного оповещения в случае возникновения непредвиденных ситуаций. Встроенный микрофон позволяет контролировать ситуацию в собственном доме в момент отсутствия владельцев.
Кситал gsm 4т
Готовое решение для постоянного контроля над температурой, напряжением, давлением системе отопления. Настраивается быстро при помощи смс оповещений. Совместим с различными газовыми и электрическими котлами.
Дистанционное управление газовым котлом
Вся современная техника предусматривает возможность дистанционного управления, причем не только с пульта, а и со смартфона. Это очень удобно и дает возможность перед приездом хозяев включить в доме более комфортный режим.

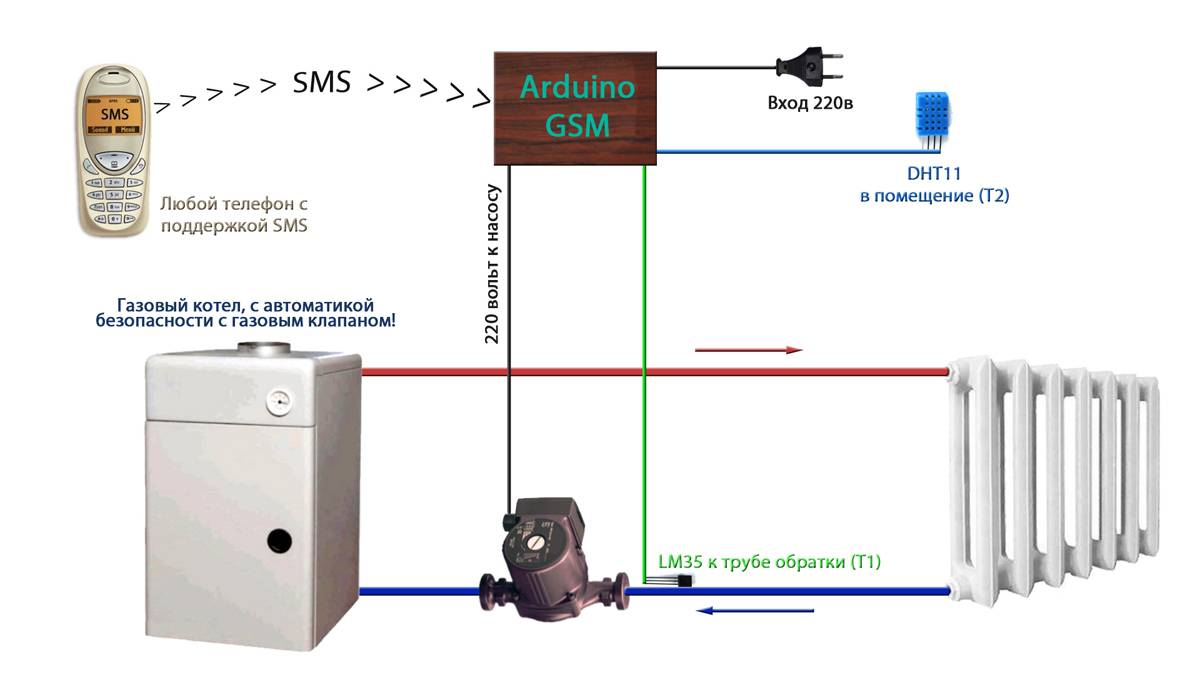

Схема электронного устройства дистанционного управления газовым котлом предполагает наличие следующих составляющих:
- GSM-модуль, установленный в агрегате;
- комнатные или уличные датчики;
- антенна для принятия сигналов;
- аккумулятор, который обеспечивает питание, если нет напряжения в сети.

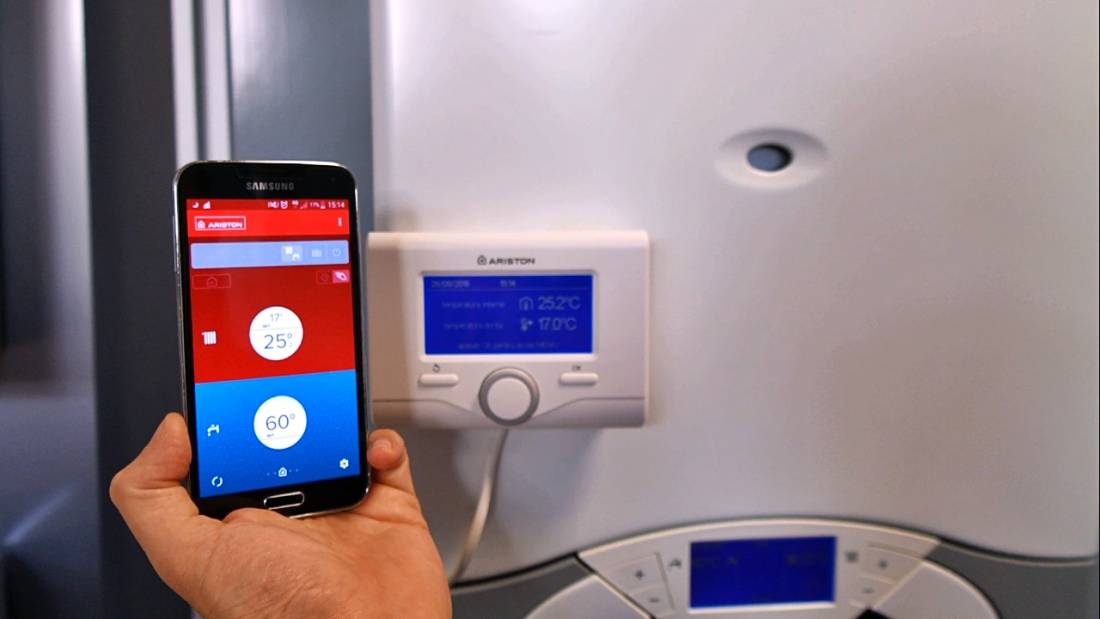

Чтобы управлять своим газовым котлом со смартфона, нужно установить на него специальное приложение. Оно подходит для версий ОС более iOS 4.3 и Android 2. После установки соответствующего приложения появляется возможность управлять агрегатом посредством отправки СМС со смартфона.
Посредником между смартфоном и газовым агрегатом является GSM-модуль. Он передает заданные режимы и в случае чего сообщает об аварийных ситуациях. Существуют модули разной степени сложности: с простейшими функциями бюджетных котлов, позволяющие работать с несколькими агрегатами.
Автоматическое управление позволяет контролировать множество характеристик. Их количество зависит от типа модуля и модели смартфона. Стандартные действия, которые можно произвести с телефона – это включить или выключить котел, установить желаемую температуру, получить код ошибки.
Самые современные устройства дают возможность передавать отопительному агрегату множество действий:
- переход на летний, зимний, экономный режимы;
- регулирование температуры ГВС;
- задание температуры для каждого помещения;
- отчет о расходе энергоносителя;
- программирование по времени суток.
Контроль за состоянием газового котла осуществляется с помощью множества датчиков:
- давления газа;
- температурные сенсоры воды на входе в котел и на выходе из него;
- температуры в помещении и на улице;
- сенсор пламени;
- фиксатор силы тяги.
Дистанционное управление позволяет оперативно вносить корректировки в отопление дома, что существенно экономит топливо.

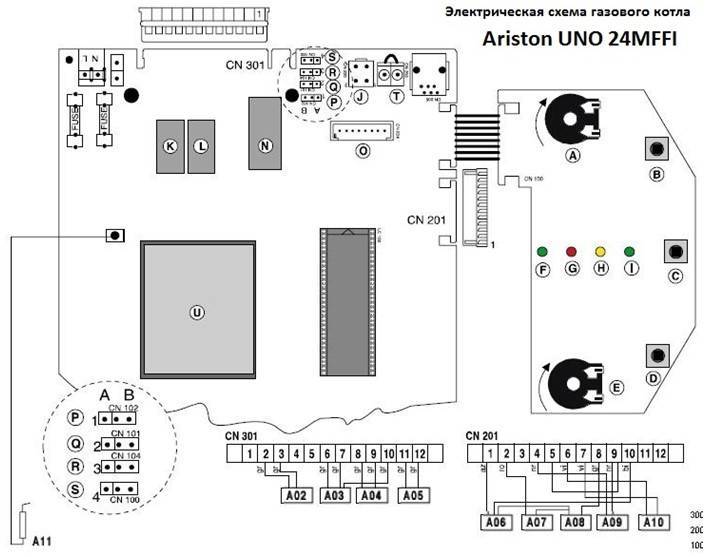

Электрическая схема газового котла включает блоки электронных плат и их радиоэлементов. Можно рассмотреть пример схемы типичного агрегата Ariston UNO 24MFFI, которая отображает расположение элементов котла.
А – регулятор температурных режимов.
А11 – датчик пламени.
В – кнопка, позволяющая сбросить ошибку и осуществить перезагрузку устройства (Reset).
С – включение/выключение (Power).
D – переход в режим «Комфорт».
Е – регулятор температуры горячего водоснабжения.
F, G, H, I – светодиоды, которые показывают неисправности или определенные рабочие режимы.
J – разъем для подключения термостата.
K – реле подачи питания насоса.
…
L – реле питания трехходового клапана.
M – реле управления вентилятором.
N – реле газового клапана.
O – разъем управления пульта ДУ.
P, Q, R, S – перемычки, отвечающие за искрообразование, воспламенение, выбор температуры и плавного воспламенения с максимальной мощностью.
T – двухпроводной разъем внешнего термостата и управление заданной температурой.
U – блок питания электронной схемы.
Особенности устройства газового котла
Регулятор температуры газового котла – назначение и виды
Соединение CN301 контактной колодки, к которой подключается газовый клапан, циркуляционный насос, трансформатор и привод трехходового клапана.
К разъему CN201 подводятся термодатчики воды на подаче и «обратке», датчик дымохода, сенсор протока воды.
Разъем CN102 в положении А отвечает за настройку мощности воспламенения горелочного устройства. В процессе настройки красный сенсор будет моргать.
Перемычка CN101 на А выключает задержку возгорания, в положении В – включает опоздание на 2 мин.
CN104 – устанавливает работу в различных температурных диапазонах: А – 35-45ºC, В – 43-82ºC.
CN100 отвечает за настройку максимальной мощности агрегата.
Преимущества дистанционного управления
Не все пользователи бытовой техники являются сторонниками новых технологий. Многих вполне устраивает обычное механическое управление – просто, доступно, без лишних «наворотов».
Но прежде чем делать окончательные выводы, предлагаем рассмотреть достоинства «умного» оборудования, которое не просто делает жизнь более легкой и комфортной, но и позволяет значительно сокращать расходы.
Управляя газовым котлом на расстоянии, вы можете экономить от 20 до 50 % от общего количества трат на отопление жилища, просто меняя режим работы или выбирая подходящую программу
Главное достоинство удаленного управления газовым котлом скрывается в самом способе: не нужно постоянного присутствовать в доме, «общение» с оборудованием происходит на любом расстоянии.
Причем оно двустороннее – вы посылаете агрегату команды, которые он выполняет и, в свою очередь, оповещает вас об актуальных параметрах и моментально сигнализирует о сбоях и нарушениях в работе.
Возможности программирования отопительной техники ограничены, но все же достаточно широки. Сегодня, обладая газовым котлом с дистанционным управлением, вы можете планировать режим обогрева, находясь на работе, в гостях и даже в длительной поездке
Пользователи, успешно «обкатавшие» систему удаленного управления, выделяют следующие ее преимущества:
- Увеличение ресурса эксплуатации котла за счет оптимального выбора режима, снижения количества выключений/включений, в целом – более бережного использования.
- Долговременное отсутствие больше не грозит возвращением в холодный коттедж – по пути домой можно установить нужную температуру.
- Если установлены наружные погодные датчики, даже не придется вмешиваться в работу котла во время оттепели или заморозков – регулировка температуры произойдет автоматически.
- На расстоянии можно выбирать более комфортный для сна «ночной» режим.
- Если наступит аварийная ситуация или выйдет из строя какая-либо деталь – вы в ту же минуту узнаете об этом.
Конечно, многое зависит от нюансов монтажа и сложности отопительной системы.
Плюс в том, что со смартфона можно управлять не только простейшей, но и разветвленной сетью – с радиаторным или конвекторным отоплением, системой «теплый пол».
В свободной продаже можно найти оборудование для климатического зонирования, которое позволит настраивать комфортную температуру по комнатам: в спальне или кухне – более низкую, в гостиной или детской – выше
Некоторые функции системы запускаются в автоматическом режиме, то есть вам даже не потребуется выбирать режим на телефоне – оборудование само переключится по сигналам датчиков.

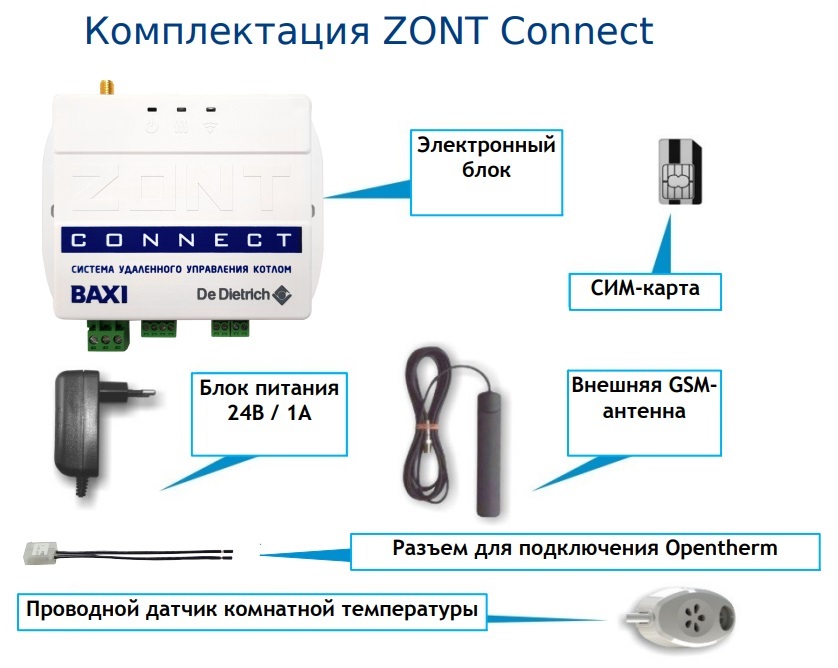

Что входит в комплект
Комплектация зависит от производителя и модели товара. В стандартную входят перечисленные ниже детали.
Контроллер (GSM-модуль) — прибор с различным количеством входов, возможностью расширения, если понадобится подключить дополнительные функции. Модели в низком ценовом сегменте содержат пару стандартных функций и рабочих режимов. В более дорогие приборы заранее встроен регулятор управления на неделю.
Переносные температурные датчики, от двух до десяти – это зависит от типа модуля. Предназначены для разных помещений, в том числе есть и наружные. Оптимальное количество – пять, при условии, что один из них будет на улице.
Стандартный вид датчика тепла (уличный и комнатный) для регулирования показателей температуры во всем доме или в определённых комнатах
GSM-антенна необходима для усиления сигнала. Она отвечает за установление беспрерывной связи с владельцем оборудования и с вышками сотового оператора.

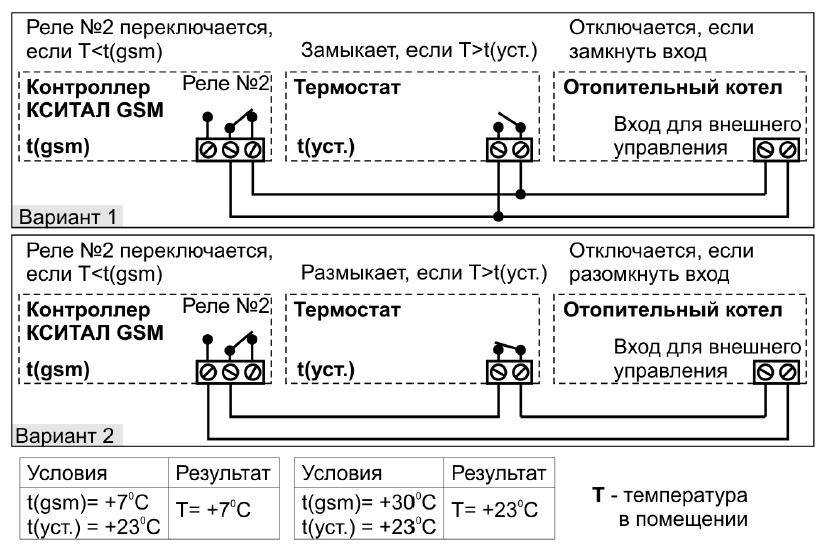

Через реле (в большинстве моделей до 3 шт.) реализуется обратная связь с владельцем. В руководстве пользователя во всех модулях есть список кодов, характеризующих все штатные и нештатные ситуации и коды для обратной связи.
Стандартная комплектация gsm модуля на примере модели 4Т от производителя «Кситал». Все комплектующие соединены и подготовлены к монтажу (+)
Дополнительные датчики (например, движения и возгорания) также необходимы. Чаще пользователи самостоятельно докупают их в зависимости от потребностей.
Аккумулятор может дополнительно присутствовать в некоторых моделях. Производители чаще всего ставят литий-ионный. Это важный компонент, так как от него зависит время автономной работы. Если напряжение отключится, то питание в автоматическом режиме перейдёт на аккумулятор.
Ёмкости батареи должно хватать для полноценной работы GSM модуля минимум до пяти часов, лучше – до двух суток. Если вы знаете, что в вашем районе перебои в электросети происходят часто, то имеет смысл приобрести аккумулятор большей ёмкости.
Считыватель электронного ключа Touch memory в модели GSM модуля Ксисал. Используется для защиты от несанкционированного вмешательства в управление котлом
Кроме того, в комплекте можно обнаружить считыватель электронных ключей, сенсорный экран, колодки для подключения к котлу, бухты соединяющих проводов. Комплектующие вы сможете при необходимости докупить или «собрать» набор под свои потребности.
Выбор
В продаже полно GSM-устройств для котлов разных марок. Ведущие производители – Protherm, Baxi, Vaillant и Buderus. Принцип работы везде одинаков, чего не скажешь о стоимости. Сегодня она стартует от 150 американских долларов и способна превысить стоимость нагревателя.
На видео показан монтаж системы «Кситал»:
Из российских марок положительные отзывы получает GSM-модуль «Кситал». В число функций входит контроль за отоплением и безопасностью помещений. Выпускается три модификации с отличиями по числу зон контроля. В комплект входит пять цифровых сенсоров, непрерывно контролирующих температуру в комнатах.
Один из самых продвинутых приборов – Buderus Logamatic Easycom PRO. Его GSM-модуль оборудован дополнительными портами, позволяющими расширить функциональность интеграцией дополнительного оборудования. Число подключенных номеров доходит до 16.
Наиболее частые поломки в блоке управления
Поскольку БУ это целая система, сбой может произойти от любого отклонения составляющей этой системы. Самые распространённые сбои в работе и их причины:
- погасла горелка – в газопровод попал воздух;
- проблемы с нагревом – плохое поступление газа, отсутствие кислорода;
- перегрев котла – замкнуло контакты, длительная работа на высоких температурах, заводской брак датчиков;
- поломка пневматического реле (датчик тяги) – некорректное подключение, поломка вентилятора, неправильная система дымоотвода;
- поломка температурного датчика – некорректное соединение контактов, короткое замыкание, перегрев платы;
- поломка реле давления – низкое давление воды в трубах, дефект контактов в плате.
Большинство этих проблем легко устраняются, даже описаны в инструкции, но некоторые требуют вмешательства специалиста.
Замену датчиков или иных деталей не стоит проводить самостоятельно – это может быть опасно.
Преимущества и недостатки GSM устройства
Вот что получит клиент, подключив GSM модуль:
Безопасность. Главная цель GSM модуля – контроль системы отопления и дополнительного оборудования, своевременное информирование об уже случившихся или возможных поломках. Подключив, например, дополнительный датчик бьющегося стекла, сможете оперативно среагировать, если в дом забрались воры.
Комфорт. Управление ключевыми показателями отопления и связанных с ним систем без физического присутствия потребителя рядом с ними. Например, возвращаясь домой, без проблем заранее прогреете воду в бойлере до необходимых показателей или увеличите температуру во всём доме, отправив одно сообщение.
Экономия. Когда никого нет дома, то температура может быть самой минимальной, и вы, таким образом, сократите платёж за тепло на существенную сумму. А отсутствие постоянной нагрузки на систему отопления поможет продлить жизнь котлу, бойлеру и др. оборудованию.
На схеме видны все преимущества модуля, которые получает его владелец. Они реализуются через грамотные настройки прибора и корректное подключение. (+)
Благодаря этим трём преимуществам и формируется товарная привлекательность модуля.
И у GSM оборудования есть и свои недостатки. Основополагающим, конечно, является высокая цена устройства.
Пользователи отмечают необходимость постоянного контроля денежного баланса сотовой связи, зависимость от работы оператора и покрытия. Это особенно неудобно для владельцев домов за городом или в отдалённых от мегаполисов посёлках.
К числу дополнительных недостатков относят: сложность самостоятельного подключения и дополнительные траты на монтаж.
О технологичном решении
Высокой популярностью пользуются модели, работающие от жидкого или твердого топлива, газа и электричества. Особняком держатся смешанные котлы. Они могут работать от 2 источников энергии в зависимости от производителя.
Независимо от того, каким образом реализовано питание, котёл оснащен системой управления. Она представлена датчиками и механизмами, регулирующими работу устройства и температуру. Управление охватывает в целом всю систему теплоснабжения. В основе лежит оптимизация работы всех компонентов, поддержка заданного температурного режима, разогрев необходимого объёма горячей воды и предотвращение внештатных ситуаций. Автоматика состоит:
- Блок управления, микропроцессор, предназначенный для регулировки температуры.
- Термостат (простые, восстанавливающие заданную температуру, электронные с поддержкой нескольких сценариев). Рекомендована дополнительная установка в комнатах. Так задают определенные показатели, при достижении которых отопление автоматически отключается/включается.
- Датчик изменения давления теплоносителя.
- Датчик контроля уровня воды либо давления газа в зависимости от типа котла.
- Цифровая панель управления (опциональная). Для простоты изменения параметров работы.
- Пульт ДУ.
В премиальных моделях предусмотрена возможность управления по радиоканалу.
Зачем нужно управлять системой отопления
Техника управления котлом по gsm производится при помощи специального устройства именуемого GSM-модулем. Устройство имеет вид компактного блока, который легко устанавливается на стену или монтируется на ДИН-рейку. Далее осуществляется управление котлом через телефон (настроив СМС необходимого формата) или используя интернет, тогда для этой цели устанавливают специальное приложение.
В результате появляется возможность получить следующие преимущества:
- возможность создать в доме требуемый температурный режим вне зависимости от текущего времени года и находясь при этом в любом удобном месте;
- дистанционно подготовить комфортные климатические условия внутри дома перед посещением, ведь приятней приезжать в загородный дом, если там заранее натоплено;
- в зимние морозы не придется переживать о разгерметизации отопительной системы, даже если нет возможности посетить загородный дом безотлагательно;
- получать извещения о текущих неполадках, находясь за пределами дома;
- мгновенно остановить работу отопления в аварийных ситуациях;
- использовать топливо в экономном режиме;
- предотвратить возникновение сложных последствий в аварийной ситуации, получив возможность отключить котел в любую минуту.
Благодаря GSM-контролю координация отоплением переходит на новый уровень, получив возможность влиять на текущие события, находясь (при этом) вдали от работающего агрегата. Эта опция открывает новые возможности для людей, проводящих много времени в дороге, не имея возможности осуществлять ежедневный контроль над работой отопительной системы.
Как решить вопрос с технической стороны
Вне зависимости от того, какая система подачи тепла отвечает за обогрев помещения (кроме, конечно, дровяных печей ручной загрузки и каминов), ее можно оборудовать электроникой удаленного управления котлом отопления.
Установка режима отопления при управлении котлом дистанционно
Связано это с тем, что большинство современных котельных установок имеют в своей структуре электронные платы согласования, через которые можно подсоединить дистанционные блоки. Если же оборудование для обогрева старых образцов не предусматривает такой модернизации (или оно самодельное), вопрос все же решаем.
На выбор потребителю есть три основных варианта как внедрить дистанционное управление котлом у себя в жилище:
- Используя специальные GSM модули управления отопительными устройствами;
- Подключая так называемый «умный термостат» через WI-FI;
- Оборудуя радиаторы многофункциональными терморегуляторами.
Преимущества дистанционного управления
Не все пользователи бытовой техники являются сторонниками новых технологий. Многих вполне устраивает обычное механическое управление – просто, доступно, без лишних «наворотов».
Но прежде чем делать окончательные выводы, предлагаем рассмотреть достоинства «умного» оборудования, которое не просто делает жизнь более легкой и комфортной, но и позволяет значительно сокращать расходы.
Управляя газовым котлом на расстоянии, вы можете экономить от 20 до 50 % от общего количества трат на отопление жилища, просто меняя режим работы или выбирая подходящую программу
Главное достоинство удаленного управления газовым котлом скрывается в самом способе: не нужно постоянного присутствовать в доме, «общение» с оборудованием происходит на любом расстоянии.
Причем оно двустороннее – вы посылаете агрегату команды, которые он выполняет и, в свою очередь, оповещает вас об актуальных параметрах и моментально сигнализирует о сбоях и нарушениях в работе.
Возможности программирования отопительной техники ограничены, но все же достаточно широки. Сегодня, обладая газовым котлом с дистанционным управлением, вы можете планировать режим обогрева, находясь на работе, в гостях и даже в длительной поездке
Пользователи, успешно «обкатавшие» систему удаленного управления, выделяют следующие ее преимущества:
- Увеличение ресурса эксплуатации котла за счет оптимального выбора режима, снижения количества выключений/включений, в целом – более бережного использования.
- Долговременное отсутствие больше не грозит возвращением в холодный коттедж – по пути домой можно установить нужную температуру.
- Если установлены наружные погодные датчики, даже не придется вмешиваться в работу котла во время оттепели или заморозков – регулировка температуры произойдет автоматически.
- На расстоянии можно выбирать более комфортный для сна «ночной» режим.
- Если наступит аварийная ситуация или выйдет из строя какая-либо деталь – вы в ту же минуту узнаете об этом.
Конечно, многое зависит от нюансов монтажа и сложности отопительной системы.
Плюс в том, что со смартфона можно управлять не только простейшей, но и разветвленной сетью – с радиаторным или конвекторным отоплением, системой «теплый пол».
В свободной продаже можно найти оборудование для климатического зонирования, которое позволит настраивать комфортную температуру по комнатам: в спальне или кухне – более низкую, в гостиной или детской – выше
Некоторые функции системы запускаются в автоматическом режиме, то есть вам даже не потребуется выбирать режим на телефоне – оборудование само переключится по сигналам датчиков.
Выводы и полезное видео по теме
Подробное видео о целесообразности подключения GSM модуля. Особенности работы на примере производителей Teplocom и «Кситал». Пример расположения модуля возле котла.
Инструкция по монтажу системы «Кситал». Рассказчик – профессиональный строитель
Он детально останавливается на сложностях в установке и деталях, на которые следует обратить внимание
Видеокомментарий о работе gsm модуля Teplocom. Показаны особенности установки на примере котельного оборудования Бастион.
Несмотря на минусы покупки, такой модуль существенно упростит вашу жизнь, сэкономит деньги в будущем (продлит работу оборудования, снизит счёта за коммунальные услуги), обезопасит от непредвиденных ситуаций с техникой, защитит пустой дом от чужаков. Благодаря такому многофункциональному оборудованию вы сможете всегда возвращаться в тёплый и уютный дом, не опасаясь, что котёл сломался.
Выводы и полезное видео по теме
О возможностях бюджетных GSM модулей:
Технические нюансы удаленного управления:
Практическое применение гаджета для регулировки работы газового котла:
https://youtube.com/watch?v=LHdxrqCHLZs%2520
Дистанционное управление удобно и повышает степень комфорта, но оно не защищено на 100 % от разрыва связи. Всегда нужно иметь страховку на случай отключения интернет-соединения или электроэнергии.
Продвинутые теплотехники предлагают внедрять только проверенные системы удаленного управления, пользоваться лицензионным оборудованием, продумывать способы резервного питания и дублировать каналы связи с газовым котлом.
В расположенном под текстом блоке вы можете поделиться собственным опытом в освоении и использовании прогрессивных схем управления домашними коммуникациями. Оставляйте комментарии, задавайте вопросы, размещайте фото по теме статьи. Не исключено, что ваши рекомендации пригодятся посетителям сайта.
